学习任务七单片机串行口应用——单片机的双机通信课后思考题答案 北邮 单片机应用技术

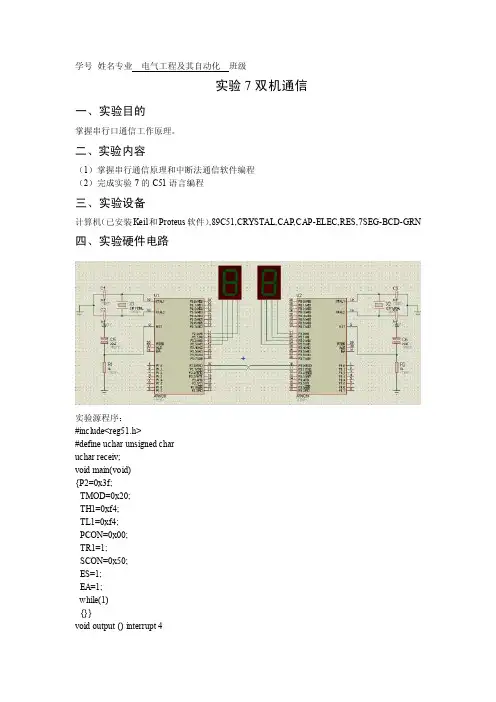

单片机实验报告实验7双机通信
学号姓名专业电气工程及其自动化班级
实验7双机通信
一、实验目的
掌握串行口通信工作原理。
二、实验内容
（1）掌握串行通信原理和中断法通信软件编程
（2）完成实验7的C51语言编程
三、实验设备
计算机（已安装Keil和Proteus软件）,89C51,CRYSTAL,CAP,CAP-ELEC,RES,7SEG-BCD-GRN 四、实验硬件电路
实验源程序：
#include<reg51.h>
#define uchar unsigned char
uchar receiv;
void main(void)
{P2=0x3f;
TMOD=0x20;
TH1=0xf4;
TL1=0xf4;
PCON=0x00;
TR1=1;
SCON=0x50;
ES=1;
EA=1;
while(1)
{}}
void output () interrupt 4
{if(RI==1)
{RI=0;
receiv=SBUF;
SBUF=receiv;}
if(TI==1)
{TI=0;
P2=receiv;}}
五、实验要求
（1）、根据实验内容设计相应的调试程序，并通过仿真，运行正确。
（2）、掌握A/D转换器0809的工作原理。
（3）、掌握A/D转换器0809的编程方法。
（4）、认真整理实验报告并按时提交。
单片机原理及应用课后习题答案
单片机原理及应用课后习题答案1. 为什么单片机被广泛应用于各种电子设备中？单片机被广泛应用于各种电子设备中的原因有很多。
首先，单片机具有体积小、功耗低、成本低的特点，能够满足现代电子设备对于小型化、便携和节能的需求。
其次，单片机集成了中央处理器、存储器、输入输出端口等功能模块，能够满足电子设备对于高性能、多功能的要求。
此外，单片机具有灵活的可编程性，能够根据不同的应用需求进行定制开发，满足各种电子设备的特定功能和性能要求。
因此，单片机被广泛应用于各种电子设备中。
2. 什么是单片机的工作原理？单片机是一种集成了中央处理器、存储器、输入输出端口等功能模块的微型计算机系统。
其工作原理是通过中央处理器执行程序指令，对输入输出端口进行数据交换，从而实现对外部设备的控制和数据处理。
单片机内部包含了运算器、控制器、存储器等核心部件，通过时钟信号的控制，按照程序指令序列完成各种运算和数据处理操作。
单片机的工作原理可以简单概括为接收输入信号、进行数据处理、输出控制信号的过程。
3. 单片机的应用领域有哪些？单片机在各种电子设备中都有广泛的应用，主要包括消费类电子产品、工业自动化设备、通信设备、汽车电子系统等领域。
在消费类电子产品中，单片机被应用于智能手机、数码相机、家用电器等产品中，实现各种功能和控制。
在工业自动化设备中，单片机被应用于PLC、工业控制器、传感器等设备中，实现自动化生产和控制。
在通信设备中，单片机被应用于调制解调器、路由器、交换机等设备中，实现数据传输和网络控制。
在汽车电子系统中，单片机被应用于发动机控制、车载娱乐、车身电子系统等领域，实现车辆的各种功能和控制。
可以看出，单片机在各种应用领域都有重要的地位和作用。
4. 单片机的发展趋势是什么？随着科技的不断发展，单片机也在不断演进和升级。
未来单片机的发展趋势主要包括以下几个方面，首先，单片机将继续向着高性能、低功耗、小型化的方向发展，以满足电子设备对于性能和外形的要求。
单片机的课后习题答案
单片机的课后习题答案《单片机的课后习题答案》在学习单片机的课程中，课后习题是巩固知识、提高能力的重要环节。
通过解答习题，我们可以更好地理解和掌握单片机的相关知识，提高自己的编程能力和解决问题的能力。
下面，我们就来看一下单片机的课后习题答案。
1. 请用C语言编写一个程序，实现将两个数相加并输出结果。
```c#include <stdio.h>int main() {int a, b, sum;printf("请输入两个数：\n");scanf("%d %d", &a, &b);sum = a + b;printf("它们的和是：%d\n", sum);return 0;}```2. 请用汇编语言编写一个程序，实现将一个数加1并输出结果。
```assemblysection .datanum dd 5section .textglobal _start_start:mov eax, [num]add eax, 1mov [num], eaxmov eax, 4mov ebx, 1mov ecx, nummov edx, 4int 0x80mov eax, 1int 0x80```3. 请用单片机编写一个程序，实现控制LED灯闪烁。
```c#include <reg52.h>sbit LED = P1^0;void main() {while(1) {LED = 0;delay(1000);LED = 1;delay(1000);}}```通过以上几道习题的解答，我们可以看到单片机的编程语言多样，包括C语言、汇编语言以及单片机自带的编程语言。
通过不同的编程语言，我们可以实现各种各样的功能，比如简单的加法运算、数值操作以及控制外部设备的操作。
这些习题的解答不仅是对知识的巩固，更是对我们编程能力的提高和实践能力的锻炼。
学习任务二单片机编译软件的使用及电路仿真课后思考题答案 北邮 单片机应用技术
学习任务二课后习题答案1.单片机应用系统设计与开发过程分为几个阶段？答：单片机系统的传统开发过程一般可分为3步：(1)单片机系统原理图设计、选择元器件插件、安装和电气检测等(简称硬件设计)。
(2)单片机系统程序设计、汇编编译、调试和编程等(简称软件设计)。
(3)单片机系统实际运行、检测、在线调试直至完成(简称单片机系统综合调试)。
2.单片机开发系统由哪些部分组成?各部分的具体任务是什么？答：主要有总体设计、硬件系统设计与调试、软件设计、仿真调试和系统脱机运行检查5个部分组成(1)总体设计总体设计包括以下几方面：1)机型选择。
2)器件选择3)软硬件功能划分。
(2)硬件设计硬件的设计是根据总体设计要求，进行系统电路设计和PCB绘制。
(3)软件设计软件设计包括拟定程序的总体方案、画出程序流程图、编制具体程序以及程序的检查修改等。
(4)系统脱机运行检查系统应用程序调试合格后，利用程序写入器将应用程序固化到单片机的程序存储器中，然后将应用系统脱离仿真器进行上电运行检查。
由于单片机实际运行环境和仿真调试环境的差异，即使仿真调试合格，脱机运行时也可能出错，所以这时应进行全面检查，针对可能出现的问题，修改硬件、软件或总体设计方案。
3,应用系统可靠性设计方法有哪些？答：提高系统可靠性的措施如下：(1)采用抗干扰措施1)抑制电源噪声干扰：安装低通滤波器、减少印制板上交流电引进线长度，电源的容量留有余地，完善滤波系统、逻辑电路和模拟电路的合理布局等。
2)抑制输入/输出通道的干扰：使用双绞线、光电隔离等方法和外部设备传送信息。
3)抑制电磁场干扰：电磁屏蔽。
(2)提高元器件可靠性1)选用质量好的元器件并进行严格老化测试、筛选。
2)设计时技术参数留有一定余量。
3)印制板和组装的工艺质量。
4)E2ROM型和F1ash型单片机不宜在环境恶劣的系统中使用。
(3)采用容错技术1)信息冗余：通信中采用奇偶校验、累加和校验、循环码校验等措施，使系统具有检错和纠错能力。
单片机应用技术课后习题答案单元一北邮
单元一直流电源一、填空题1 .电路由曳源负载和空间环苴三部分组成。
电路的主要作用有两个：实现电能的传输和分配；实现信号的传输、存储和处理。
2 .电路分析计算中，必须先假设电流与电压的参考方向，电压与电流的参考方向可以独立地送足。
如果二者的参考方向一致,则成为关联。
按照假设的参考方向，若电压或电流的计算值为负，则说明其实际方向与参考方向相反。
3 .线性电阻上电压〃与电流,•关系满足邂定律，当两者取关联参考方向时其表达式为〃=吊。
4 .一个电路中电源发出的电功率恒等于负载吸喙的电功率，电路的功率是平衡的。
5 .基尔霍夫定律与电路的结构有关，而与构成该电路的元器件具有什么样的性质无关。
6 ∙KC1实际上是体现了电荷守恒定律或曳流连续的性质。
7 .KV1实际上是体现了电路中能量守恒的性质。
8 .应用叠加定理分析电路时，不作用的电压源应该短路；不作用的电流源应该开路,电源如果有内电阻，应该保留。
9 .节点电压法是以芭豆曳压为独立变量，应用JE1，列出节点电流方程的方法。
10 .一个10V内阻2Q的实际电压源,用实际电流源来等效,等效电流源的电流是内阻是更。
11 .列节点电压方程时，先指定一个节点为参考节点,其余节点与该节点之间的电压称为芭点电压。
12 .一个支路电压等于两个节点电压之差，它与参考点的选择无关。
13 .不能用叠加定理来计算线性电路中的电功率。
14 .一个含独立电源的线性二端网络，可以用戴维宁定理来等效，则其等效电压源等于该二端网络的开路电压，其等效内阻等于该端口内所有独立电源作用为零时,该端口的输入电阻。
二、选择题1 .已知电路中A点对地电位是65V z B点对地电位是35V,则%八=(C)。
A.IOOVB.-IOOVC.-30VD.30V2 .一个输出电压几乎不变的设备有载运行，当负载增大时，是指(D IA.负载电阻增大B.负载电阻减小C.负载电流减小D.电源输出功率增大3.电路如检测题图1所示，已知Z1=-IA,%=2V,R=R3=IQ,R2=2Ω,则电压源电压w s=(B1A.7VB.9VC.-7VD.-9V4.电路如图2所示,已知f1=-2A,M5=-2V,R3=R4=IQ，%=2C,则电流源电流is=(BXA.3AB.6AC.-6AD.2∕CR1+R2)A5.电路如图3所示，电流源功率如何？(B1A∙发出B .吸收C.为零 D.不确定6.电路如图4所示,w =-ιov,i=-2A ,则网络N 的功率为（BXA .吸收20WB .发出20wC .发出IOWD .发出-IoW7.电路如图5所示，已知/$=3A,^=20Ω,欲使电流∕=2A,则 1 .有三个电阻串联后接到电源两端，已知%=2&,两端的 电压为IOV ,求电源两端的电压是多少？（设电源的内阻为零\ 35V2 .电路如图所示。
《单片机原理及应用教程》第7章：单片机的串行通信及接口
51单片机双机串行通信设计
51单片机双机串行通信设计51单片机是一款广泛应用于嵌入式系统中的微控制器，具有高性能和低功耗的特点。
在一些场景中，需要使用51单片机之间进行双机串行通信，以实现数据传输和协同工作。
本文将介绍51单片机双机串行通信的设计，包括硬件连接和软件编程。
一、硬件连接1.串行通信口选择：51单片机具有多个串行通信口，如UART、SPI 和I2C等。
在双机串行通信中，可以选择其中一个串行通信口作为数据传输的接口。
一般来说，UART是最常用的串行通信口之一，因为它的硬件接口简单且易于使用。
2.引脚连接：选定UART口作为串行通信口后，需要将两个单片机之间的TX（发送）和RX（接收）引脚相连。
具体的引脚连接方式取决于所使用的单片机和外设，但一般原则上是将两个单片机的TX和RX引脚交叉连接。
二、软件编程1.串行通信初始化：首先需要通过软件编程来初始化串行通信口。
在51单片机中，可以通过设置相应的寄存器来配置波特率和其他参数。
具体的初始化代码可以使用C语言编写，并根据所使用的开发工具进行相应的配置。
2.发送数据：发送数据时，可以通过写入相应的寄存器来传输数据。
在51单片机中，通过将数据写入UART的发送寄存器，即可将数据发送出去。
发送数据的代码通常包括以下几个步骤：(1)设置发送寄存器；(2)等待数据发送完成；(3)清除数据发送完成标志位。
3.接收数据：接收数据时，需要通过读取相应的寄存器来获取接收到的数据。
在51单片机中，可以通过读取UART的接收寄存器，即可获取到接收到的数据。
接收数据的代码通常包括以下几个步骤：(1)等待数据接收完成；(2)读取接收寄存器中的数据；(3)清除数据接收完成标志位。
4.数据处理：接收到数据后，可以进行相应的数据处理。
根据具体的应用场景，可以对接收到的数据进行解析、计算或其他操作。
数据处理的代码可以根据具体的需求进行编写。
5.中断服务程序：在双机串行通信中，使用中断可以提高通信的效率。
单片机课后答案
单片机课后答案单片机课后答案是学生课堂学习的重要组成部分，通过课后答案的解题和理解，学生可以进一步巩固和扩展对单片机相关知识的掌握。
本文将为大家提供一份单片机课后答案，以供参考和学习之用。
1.单片机是指一种将所有或大部分功能积集于一块芯片上的微型电子计算机系统。
它通常由中央处理器、存储器、输入/输出接口和定时/计数器等基本功能组件组成。
单片机具有成本低、功耗低、体积小、可编程控制、易于集成等优点，在嵌入式系统中得到广泛应用。
2.单片机的功能和性能在很大程度上取决于其芯片类型和硬件配置。
常见的单片机芯片有51系列、AVR系列、ARM系列等。
不同芯片具有不同的指令集和内部外部设备接口，因此在使用单片机时需要根据实际需求选择合适的芯片类型。
3.单片机的程序开发主要涉及到嵌入式C语言、汇编语言和仿真调试等方面。
嵌入式C语言是单片机常用的高级语言编程方式，可以通过编写程序来实现对单片机的控制和功能实现。
而汇编语言则更接近于单片机的底层硬件结构和指令集，可以对单片机进行更加精细和高效的程序控制。
4.在单片机课程学习中，学生需要掌握基本的IO口操作、定时器/计数器配置、中断处理和串口通信等相关知识。
以51系列单片机为例，以下是一道IO口操作的课后答案示例：题目：使用P2口控制LED灯，使其按照指定的频率闪烁。
答案：#include <reg52.h> //包含STC15F2K60S2的头文件sbit LED = P2^0; //将P2口的第0位定义为LED void delay(unsigned int t) //延时函数{unsigned int i, j;for(i=0;i<t;i++)for(j=0;j<120;j++);}void main(){while(1){LED = 0; //点亮LEDdelay(200); //延时200msLED = 1; //熄灭LEDdelay(200); //延时200ms}}在上述答案中，我们首先通过sbit关键字将P2口的第0位定义为LED，实现对LED灯的控制。
单片机原理及接口技术课后答案第七章
第七章1、什么是串行异步通信，它有哪些作用？答：在异步串行通信中，数据是一帧一帧（包括一个字符代码或一字节数据）传送的，每一帧的数据格式参考书。
通信采用帧格式，无需同步字符。
存在空闲位也是异步通信的特征之一。
2、89C51单片机的串行口由哪些功能部件组成？各有什么作用？答：89C51单片机的串行接口由发送缓冲期SBUF，接收缓冲期SBUF、输入移位寄存器、串行接口控制器SCON、定时器T1构成的波特率发生器等部件组成。
由发送缓冲期SBUF发送数据，接收缓冲期SBUF接收数据。
串行接口通信的工作方式选择、接收和发送控制及状态等均由串行接口控制寄存器SCON控制和指示。
定时器T1产生串行通信所需的波特率。
3、简述串行口接收和发送数据的过程。
答：串行接口的接收和发送是对同一地址（99H）两个物理空间的特殊功能寄存器SBUF进行读和写的。
当向SBUF发“写”命令时（执行“MOV SBUF,A”），即向缓冲期SBUF装载并开始TXD引脚向外发送一帧数据，发送完便使发送中断标志位TI=1。
在满足串行接口接收中断标志位RI（SCON.0）=0的条件下，置允许接收位REN （SCON.4）=1,就会接收一帧数据进入移位寄存器，并装载到接收SBUF中，同时使RI=1。
当发读SBUF命令时（执行“MOV A, SBUF”），便由接收缓冲期SBUF 取出信息通过89C51内部总线送CPU。
4、89C51串行口有几种工作方式？有几种帧格式？各工作方式的波特率如何确定？答：89C51串行口有4种工作方式：方式0（8位同步移位寄存器），方式1（10位异步收发），方式2（11位异步收发），方式3（11位异步收发）。
有2种帧格式：10位，11位方式0：方式0的波特率≌fosc/12(波特率固定为振荡频率1/12)方式2：方式2波特率≌2SMOD/64×fosc方式1和方式3：方式1和方式3波特率≌2SMOD/32×(T1溢出速率)如果T1采用模式2则：5、若异步通信接口按方式3传送，已知其每分钟传送3600个字符，其波特率是多少？答：已知每分钟传送3600个字符，方式3每个字符11位，则：波特率=（11b/字符）×（3600字符/60s）=660b/s6、89C51中SCON的SM2，TB8，RB8有何作用？答：89c51SCON的SM2是多机通信控制位，主要用于方式2和方式3.若置SM2=1，则允许多机通信。
《单片机原理及接口技术》第7章习题及答案
《单片机原理及接口技术》（第2版）人民邮电出版社第7章 AT89S51单片机的串行口思考题及习题71．帧格式为1个起始位，8个数据位和1个停止位的异步串行通信方式是方式。
答：方式1。
2．在串行通信中，收发双方对波特率的设定应该是的。
答：相等的。
3．下列选项中，是正确的。
A．串行口通信的第9数据位的功能可由用户定义。
对B．发送数据的第9数据位的内容是在SCON寄存器的TB8位中预先准备好的。
对C．串行通信帧发送时，指令把TB8位的状态送入发送SBUF中。
错D．串行通信接收到的第9位数据送SCON寄存器的RB8中保存。
对E．串行口方式1的波特率是可变的，通过定时器/计数器T1的溢出率设定。
对4．通过串行口发送或接收数据时，在程序中应使用。
A．MOVC指令B．MOVX指令 C．MOV指令 D．XCHD指令答：C5．串行口工作方式1的波特率是。
A．固定的，为f osc/32 B．固定的，为f osc/16C．可变的，通过定时器/计数器T1的溢出率设定D．固定的，为f osc/64答：C6．在异步串行通信中，接收方是如何知道发送方开始发送数据的？答：当接收方检测到RXD端从1到0的跳变时就启动检测器，接收的值是3次连续采样，取其中2次相同的值，以确认是否是真正的起始位的开始，这样能较好地消除干扰引起的影响，以保证可靠无误的开始接受数据。
7．AT89S51单片机的串行口有几种工作方式？有几种帧格式？各种工作方式的波特率如何确定？答：串行口有4种工作方式：方式0、方式1、方式2、方式3；有3种帧格式，方式2和3具有相同的帧格式；方式0的发送和接收都以fosc/12为固定波特率，方式1的波特率=2SMOD /32×定时器T1的溢出率方式2的波特率=2SMOD /64×fosc方式3的波特率=2SMOD /32×定时器T1的溢出率8．假定串行口串行发送的字符格式为1个起始位、8个数据位、1个奇校验位、1个停止位，请画出传送字符“B ”的帧格式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学习任务七课后习题答案
1.什么是异步串行通信？它有哪些特点？
答：所谓异步串行通信是指具有不规则数据段传送特性的串行数据传输，数据是以字符为单位传送的。
异步串行通信的数据格式
异步通信数据帧的第一位是开始位，在通信线上没有数据传送时处于逻辑“「状态。
当发送设备要
发送一个字符数据时，首先发出一个逻辑“0”信号，这个逻辑低电平就是起始位。
起始位通过通信
线传向接收设备，当接收设备检测到这个逻辑低电平后，就开始准备接收数据位信号。
因此，起始
位所起的作用就是表示字符传送开始。
当接收设备收到起始位后，紧接着就会收到数据位。
数据位的个数可以是5,6,7或8位的数据。
在字符数据传送过程中，数据位从最低位开始传输。
数据发送完之后，可以发送奇偶校验位。
奇偶校验位用于有限差错检测，通信双方在通信时需约定一致的奇偶校验方式。
就数据传送而言，奇偶校验位是冗余位，但它表示数据的一种性质，这种性质用于检错，虽有限但很容易实现。
在奇偶位或数据位之后发送的是停止位，可以是1位、15位或2位。
停止位是一个字符数据的结束标志。
2.51系统单片机串行口由哪些功能部件组成？各有何作用？
答:AT89S51单片机的串行口吊SCoN、SBUF及若干门电路构成。
SCON用于设置串行口的工作方式；SBUF用于存储串行通信时要发送的数据或已接收到的数据
3.AT89S51的串行缓冲器只有一个地址，如何判断是发送信号还是接收信号？
答:通过不同的传送指令进行区分，如果发送数据使用“MOVSBUF,A”
如果接收数据则使用“MOVA,SBUF,
4.AT89S51的串行口有几种工作方式？各工作方式下的数据格式及率有何区别？
——密------------------
AT89S51的串0□电3种工作方式。
方式0为同步移位寄存器方式，波特率为为sc∕12
方式1为10位异步通信方式，波特率可调
方式2为11位异步通信方式，波特率为fosc/32或fosc/64
方式3为11位异步通信方式，波特率可调
5.度用查询方式编写一数据块发送程序。
数据块首地址为内部RAM的33H单元,其长度为20个字节，设串行口工作于方式1,传送的波特率为9600b∕s(fosc=6MH力,不进行奇偶校验处理。
答：
设波特率为9600b∕s o由T1工作于方式1,fosc=6MHz,SMOD=I,求得TH1=T1I=OFDH ORGO1OOH
FIRST：MOVTMOD,#20H
MOVTH1=OFDH
MOVT11=OFDH
MOVSCON,#40H
MOVPCON,#80H
SETBTR1
MOVRO,#30H
MOVR1,#20H
F:MOVA,@R0
MOVSBUF,A
---------- JFiJBCTI,GG
SJMPJF
GG：INCRO
DJNZR1,F
SJMPS
END
6.试用中断方式编写一数据块接收程序。
接收缓冲区的首地越为内部RAM的30H单元，
接收的数据为ASCI1码，设串行口工作方式1,波特率设定为1200b∕s(fosc=U∙0592MH
力,接收时进行奇偶校验处理，或出错则删除接收的数据。
答：
设波特率为1200b∕s0由T1工作于方式1,%SC=〃.0592M”z,SMOD=O,
求得THI=T1I=OE8H
ORGOOOOH
1JMPMAINR
ORG0023H
1JMPINTSE2
MAINR：MOVSP,#60H
MOVTH1,#0E8H
MOVT11,#0E8H
MOVSCON,#50H；串行口初始化，允许接收
MOVPCON,#00H
SETBEA
SETBES
MOVR1,#30H ；置接收缓冲区首址
SJMPS
INTSE2：C1RRI；清中断标志
MOVA,SBUF；接收数据
JNBPSW.O,RX1
JNBRB8,RERR
SJMPRX2
RX1：JBRB8,RERR
RX2：MOV@R1,A
INCR1
RETI
RERR：C1RA
SJMPRX2
END。
