液压卡盘结构及工作原理
四爪卡盘校正方法及怎么精准找正更快
机床上用的四爪单动卡盘,它主要是由卡盘本体、四个螺杆和一副卡爪组成,并且每个卡爪都是可以独立运动的。
那么我们在使用这类夹具时,四爪卡盘校正的几种方法有哪些?1、四爪卡盘的结构四爪单动卡盘全称是机床用手动四爪单动卡盘，是由1个盘体、一付卡爪，4个丝杆组成的，每个卡爪都可单独运动。
工作时是用4个丝杠分别带动四爪，因此常见的四爪单动卡盘没有自动定心的作用。
2、四爪卡盘如何装夹及校正用划针盘（图2-11）校正外圆，先使划针稍离开工件外圆面，然后慢慢转动主轴，用观察针尖与工件表面之间的间隙大小来判断工件的位置。
根据间隙的差异量来调整每一对相对的卡爪位置，它的调整量大约是间隙差异量的一半。
按照这样的步骤经过几次调整，一直进行到划针尖和工件表面间的间隙均匀。
校正时还必须注意：2.1当需要校正整个工件时，校正外圆和校正端面必须同时兼顾。
特别要注意加工余量少的部分，不要因为校正不当出现加工余量不够以致造成废品。
2.2当工件的外圆或端面有不需要加工的部位时，必须对不需要加工的部位进行校正，使它的位置正确。
当工件上各加工表面的加工余量不一致时，应该着重校正余量少的部位。
否则会使这个部位因为余量不够而不能切去毛坯表面。
2.3校正前应该作好安全预防工作。
通常在床身导轨上放一块木板，用来防止工件掉下时损坏导轨。
对于较大的工件，要同时用尾座回转顶尖通过辅助工具顶住工件，以防止发生人身或设备事故。
3、四爪上校正的注意事项：3.1为了防止工件被夹毛，装夹时应垫铜皮。
找正工件时，在工件与导轨面之间垫防护板，以防工件掉下，损坏床面。
3.2校正工件时，不能同时松开两只卡爪，以防工件掉下。
3.3校正工件时，主轴应放在空档位置，否则给卡盘转动带来困难。
3.4校正工件时，灯光、针尖与视线角度要配合好，否则会增大目测误差。
3.5工件校正后，4个卡爪的紧固力基本一致，否则车削时工件容易移位。
3.6找正工件时要耐心、细致、不可急躁，并注意安全。
四爪单动卡盘全称是机床用手动四爪单动卡盘，是由一个盘体，四个丝杆，一付卡爪组成的。
六爪卡盘工作原理
六爪卡盘工作原理六爪卡盘是一种常见的夹持装置，广泛应用于机械加工、车床、铣床、机床等行业。
它通过六个夹爪来夹持工件，具有夹持力强、稳定性好的特点。
下面将详细介绍六爪卡盘的工作原理。
六爪卡盘的工作原理主要涉及夹紧、夹持和传力三个方面。
六爪卡盘利用液压、气动等方式驱动，从而使六个夹爪同时运动，实现夹紧工件。
当六个夹爪夹紧工件后，通过适当的设计和参数调节，使得六爪卡盘能够将工件牢固地固定在其内部，并保持稳定的位置，以确保加工精度。
在工件加工过程中，六爪卡盘需要承受来自切削力、转动力等作用力，因此需要具备传力性能，六个夹爪需要均匀受力，防止工件偏翘或移位。
六爪卡盘的关键部件主要包括机体、夹爪、传动装置、液压装置等。
机体通常由高强度合金铸造而成，具有良好的刚性和耐磨性，以保证在高负载、高速旋转的情况下能够保持稳定的夹紧性能。
夹爪是六爪卡盘的关键部件，通常由高强度合金钢制成，具有耐磨、耐腐蚀的特点，同时具有足够的夹持力和刚性，以确保夹紧工件时不会产生松动或滑动。
传动装置主要通过齿轮、链条、液压缸等实现六个夹爪的同时运动，保证夹紧力均匀分布、同步协调。
液压装置主要用于提供夹持力，通过液压系统的升降压力，控制夹爪的夹持和松开，以实现对工件的夹持和释放。
在实际工作中，六爪卡盘通常通过内外两种夹紧方式来满足不同加工需求。
内夹方式适用于对内孔或内圆进行加工，外夹方式适用于对外径进行加工。
在加工精度要求较高的情况下，六爪卡盘还可以配合自动居中装置、角度定位装置等辅助装置，以确保工件固定位置的正确性和加工精度。
六爪卡盘通过六个夹爪的配合，实现了对工件的牢固夹持和稳定固定。
其工作原理简单、可靠，适用于各类机械加工领域，是一种常见且重要的夹持装置。
三爪卡盘卡盘组成及原理
三爪卡盘卡盘组成及原理
1 概述：
利用均布在卡盘体上的三个活动卡爪的径向移动，把工件夹紧和定位的机床附件。
“卡盘”是机床上用来夹紧工件的机械装置。
从卡盘爪数上面可以分为：两爪卡盘，三爪卡盘，四爪卡盘，六爪卡盘和特殊卡盘.
2 结构：
三爪卡盘由卡盘体、活动卡爪和卡爪驱动机构组成。
三爪卡盘上三个卡爪导向部分的下面，有螺纹与碟形伞齿轮背面的平面螺纹相啮合，当用扳手通过四方孔转动小伞齿轮时，碟形齿轮转动，背面的平面螺纹同时带动三个卡爪向中心靠近或退出，用以夹紧不同直径的工件。
用在三个卡爪上换上三个反爪，用来安装直径较大的工件。
三爪卡盘的自行对中精确度为0.05-0.15mm。
用三爪卡盘加工工件的精度受到卡盘制造精度和使用后磨损情况的影响。
卡盘按驱动卡爪所用动力不同﹐分为手动卡盘和动力卡盘两种。
①手动卡：为通用附件，常用的有自动定心的三爪卡盘和每个卡爪可以单独移动的四爪卡盘。
三爪卡盘(图1 三爪卡盘)由小锥齿轮驱动大锥齿轮。
大锥齿轮的背面有阿基米德螺旋槽，与3个卡爪相啮合。
因此用扳手转动小锥齿轮﹐便能使3个卡爪同时沿径向移动，实现自动定心和夹紧﹐适于夹持圆形﹑正三角形或正六边形等的工件。
3工作原理：
三爪自定心卡盘利用三个螺钉，通过盘体止口端面上的螺孔，将卡盘紧固在机床法兰上。
将扳手插入任一齿轮方孔中，转动扳手时，小齿轮带动盘丝转动，通过盘丝端面螺纹的转动，带动三块卡爪同时趋进或离散。
4 缺点：
三爪卡盘使用久了，随着卡盘的磨损三爪会出现喇叭口状，三爪也会慢慢偏离车床主轴中心。
使所加工零件的形位公差增大。
要修复三爪和三爪卡盘。
三爪卡盘原理(图)
三抓卡盘组成及原理之马矢奏春创作
“卡盘”是机床上用来夹紧工件的机械装置。
从卡盘爪数上面可以分为：两爪卡盘，三爪卡盘，四爪卡盘，六爪卡盘和特殊卡盘。
从使用动力上可以分为：手动卡盘，气动卡盘，液压卡盘，电
卡盘
动卡盘和机械卡盘。
从结构上面还可以分为：中空型和中实型。
三爪卡盘
用伏打扳手旋转锥齿轮，锥齿轮带动平面矩形螺纹，然后带动三爪向心运动，因为平
卡盘
面矩形螺纹的螺距相等，所以三爪运动距离相等，有自动定心的作用。
三爪卡盘是由一个大锥齿轮，三个小锥齿轮，三个卡爪组成。
三个小锥齿轮和大锥齿轮啮合，大锥齿轮的反面有平面螺纹结构，三个卡爪等分装置在平面螺纹上。
当用扳手扳动小锥齿轮时，大锥齿轮便转动，它反面的平面螺纹就使三个卡爪同时向中心靠近或退出。
基本结构和工作原理：三爪自定心卡盘利用三个螺钉，通过盘体止口端面上的螺孔，将卡盘紧固在机床法兰上。
将扳手拔出任一齿轮方孔中，转动扳手时，小齿轮带动盘丝转动，通过盘丝端面螺纹的转动，带动三块卡爪同时趋进或离散。
液压卡盘控制原理图
2 D
E
四川精锐机电有限公司 1
项目描述：液压卡盘控制原理图
页描述：部件汇总表
2
3
=
+
4
E
图号 设计
5
王新
共3页 2019/1/3 第 3 页
6
王新
共3页 2019/1/3 第 2 页
6
1
元件汇总表
元件代号
A
-A1;-A2
-A4
-B1
-B2
-F1
B
-F3
-P1
-V1
-V2
C
-V3
-V5
-V6
-V7
-VTL1;-VTL2
D
2
规格型号 G60-LM-70-K-10 LS-3" PS-70-1-20 MPS-02P-0-40 MF-06 AB-1163 SMVP-30-3-2
北部精机
1
北部精机
1
B
叶片变量泵组，排量 16.7cm3/rev，调节范围 30-70bar，1.5kw，3.72A
北部精机
1
，1400r/min;
三位四通电磁换向阀，弹簧回中，DC24V，带指示灯;
北部精机
1
叠加式减压阀，带调整旋钮，控制油口P，25MPa，0.8-7MPa，35L/min;
北部精机
6
1
2
3
4
5
6
A
选配
A
B
B
-X1 1 2 3 4 C
5
6
7
8
9
10
11
12
13
14
15
C
1mm² U V W PE 0.75mm² N

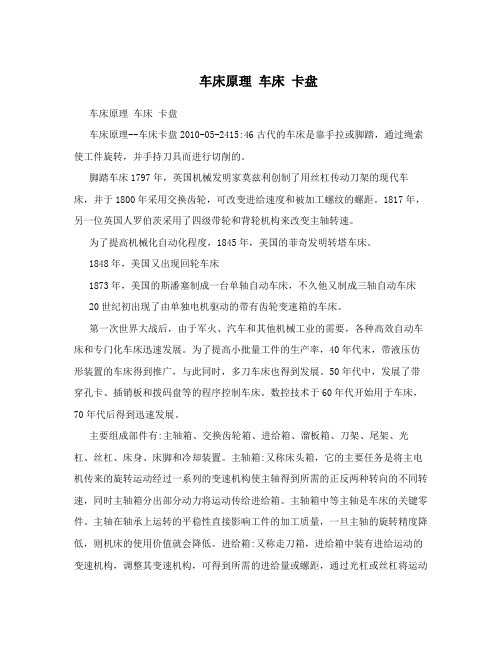

车床原理 车床 卡盘
车床原理车床卡盘车床原理车床卡盘车床原理--车床卡盘2010-05-2415:46古代的车床是靠手拉或脚踏，通过绳索使工件旋转，并手持刀具而进行切削的。
脚踏车床1797年，英国机械发明家莫兹利创制了用丝杠传动刀架的现代车床，并于1800年采用交换齿轮，可改变进给速度和被加工螺纹的螺距。
1817年，另一位英国人罗伯茨采用了四级带轮和背轮机构来改变主轴转速。
为了提高机械化自动化程度，1845年，美国的菲奇发明转塔车床。
1848年，美国又出现回轮车床1873年，美国的斯潘塞制成一台单轴自动车床，不久他又制成三轴自动车床20世纪初出现了由单独电机驱动的带有齿轮变速箱的车床。
第一次世界大战后，由于军火、汽车和其他机械工业的需要，各种高效自动车床和专门化车床迅速发展。
为了提高小批量工件的生产率，40年代末，带液压仿形装置的车床得到推广，与此同时，多刀车床也得到发展。
50年代中，发展了带穿孔卡、插销板和拨码盘等的程序控制车床。
数控技术于60年代开始用于车床，70年代后得到迅速发展。
主要组成部件有:主轴箱、交换齿轮箱、进给箱、溜板箱、刀架、尾架、光杠、丝杠、床身、床脚和冷却装置。
主轴箱:又称床头箱，它的主要任务是将主电机传来的旋转运动经过一系列的变速机构使主轴得到所需的正反两种转向的不同转速，同时主轴箱分出部分动力将运动传给进给箱。
主轴箱中等主轴是车床的关键零件。
主轴在轴承上运转的平稳性直接影响工件的加工质量，一旦主轴的旋转精度降低，则机床的使用价值就会降低。
进给箱:又称走刀箱，进给箱中装有进给运动的变速机构，调整其变速机构，可得到所需的进给量或螺距，通过光杠或丝杠将运动传至刀架以进行切削。
丝杠与光杠:用以联接进给箱与溜板箱，并把进给箱的运动和动力传给溜板箱，使溜板箱获得纵向直线运动。
丝杠是专门用来车削各种螺纹而设置的，在进行工件的其他表面车削时，只用光杠，不用丝杠。
同学们要结合溜板箱的内容区分光杠与丝杠的区别。
四爪卡盘_精品文档
四爪卡盘四爪卡盘是一种常见的夹具设备，广泛应用于机床加工、装配生产线和其他工业领域。
它是一种用于夹持工件的机械部件，其特点是可靠牢固地固定工件，提供稳定的夹持力，并保证工件的精确定位。
在本文中，将详细介绍四爪卡盘的工作原理、结构设计和应用领域。
一、四爪卡盘的工作原理四爪卡盘主要由盘体、四个卡爪、卡爪驱动机构和夹持工件的机械手臂等组成。
它的工作原理是通过卡爪的收紧和松开来实现夹持和释放工件。
四爪卡盘的卡爪通常为对称型设计，每个卡爪上均设有一个螺旋齿轮，通过卡爪驱动机构控制其收缩和伸展。
当卡爪展开时，工件可以被夹持；而当卡爪收缩时，工件则可以被释放。
二、四爪卡盘的结构设计1. 盘体：盘体是四爪卡盘的主体，一般由高强度的材料制成，以保证其刚度和稳定性。
盘体内部设有一个中空的圆筒形孔，用于固定机床主轴。
2. 卡爪：四爪卡盘的关键部件是卡爪，它们通常由优质的合金钢材料制成。
每个卡爪上均设有数个螺旋齿轮，用于控制其运动。
卡爪间的相对位置通常是对称的，以确保夹持力的均衡。
3. 卡爪驱动机构：卡爪驱动机构用于控制卡爪的收缩和伸展。
常见的卡爪驱动机构包括液压驱动、机械驱动和电动驱动等。
不同的驱动方式具有各自的特点和适用范围。
4. 机械手臂：四爪卡盘上的机械手臂负责夹持工件，并通过机床的运动控制来实现工件的加工。
三、四爪卡盘的应用领域由于四爪卡盘具有夹持力大、精度高、可靠稳定等优点，因此在工业领域有着广泛的应用。
以下是几个常见的应用领域：1. 机床加工：四爪卡盘是机床上常用的夹具设备，广泛应用于铣床、车床、磨床等机床的加工过程中。
它可以夹持各种形状的工件，并提供稳定的夹持力，确保工件的加工精度。
2. 装配生产线：四爪卡盘也被广泛应用于装配生产线，用于夹持和定位零部件。
它可以简化产品装配的流程，并提高装配效率。
3. 航空航天工业：在航空航天领域，四爪卡盘常用于飞机发动机的加工和装配过程中。
它可以夹持重量较大的零部件，并保证其位置精确，确保发动机的工作稳定性和可靠性。
液压三爪卡盘设计
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载液压三爪卡盘设计地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容液压三爪卡盘摘要本论文设计一种在三爪卡盘上加装摆动式液压缸和平面螺旋机构的螺旋摆动式液压缸增力机构的结构。
传统的机床如车床、铣床上三爪卡盘的工作一般依靠工人用手工进行夹紧,这不但增加了工人的劳动强度，而且所需夹紧力非常大,还常常有夹不紧的情况，阻碍了生产率的提高。
通过在三爪卡盘加装摆动式液压缸和平面螺旋机构构成螺旋摆动式液压缸增力机构，可实现与原有卡盘体的较好结合,并使外加压力能转换成圆周运动,且其结构简单,工作可靠,能达到较高的增力比，具有良好的经济性和可行性。
关键词：三爪卡盘，液压缸，夹具，增力AbstractThis paper design a 3 Java Card the installation of the swing hydraulic pressure tank peace side spiral the spiral swing hydraulic pressure tank increased power structure. Traditional machine tools such as lathes, Miller, Chuck 3 Claws of workers in general rely on a manual for gripping, this will not only increase the intensity of the work of the workers, and the required gripping power is very great, but also a folder is not immediately are often the case, hinder the increase in productivity. The 3 Claws chuck the installation of the swing hydraulic pressure tank peace side spiral institutions constitute a spiral swing hydraulic pressure tank increased authority to achieve the original chuck the better, and the additional pressure can be converted into a circular movement and the simple, reliable, can achieve a higher increase to more than a sound economic and practical.Key words: Three-jaw chuck, hydraulic cylinders clamps force 目录前言 (1)第1章夹具介绍 (2)1.1 夹具的特点 (2)1.2 研究夹具的目的和意义 (5)1.3 夹具的国内外现状和发展趋势 (5)1.4 夹具的基本结构和原理 (6)第2章三爪卡盘螺旋摆动式液压缸增力机构的结构和原理 (7)第3章主要参数确定与结构计算 (8)3.1 液压腔的结构设计 (8)3.2 转子叶片数的设计 (8)3.3 摆动角的设计 (8)3.4 定子圆柱活塞杠面积的设计 (8)第4章凹槽轮廓线的设计 (10)4.1 轮廓面段数的确定 (10)4.2 活塞杠升程的确定 (10)4.3 参数θ1的设计 (11)4.4 参数β的设计 (13)第5章夹具在安装和操作时应注意的事项 (14)5.1 夹具的安装 (14)5.2 夹具在操作时应注意的事项 (14)第6章夹具的经济效益分析 (16)第7章单工位夹具与成组夹具的分析 (18)7.1定位基准与定位元件的选择 (18)7.2夹紧元件与夹紧力的选择 (18)7.3夹具基体的设计夹具基体 (18)7.4机壳成组夹具结构 (19)第8章误差分析 (22)8.1定位误差分析 (22)8.2 装备误差分析 (22)参考文献 (24)致谢 (25)前言随着我国改革开放的不断深入，市场经济体系的不断完善，我国工业逐渐向成熟化发展。
三爪卡盘原理(图)
三抓卡盘组成及原理
午盘”是机床上用来夹紧工件的机械装置。
从卡盘爪数上面可以分为：两爪卡盘，三爪卡盘，四爪卡盘，六爪卡盘和特殊卡盘。
从使用动力上可以分为：手动卡盘，气动卡盘，液压卡盘，电
旨盘
动卡盘和机械卡盘。
从结构上面还可以分为：中空型和中实型三爪卡盘
用伏打扳手旋转锥齿轮，锥齿轮带动平面矩形螺纹，然后带动三爪向心运动，因为平
面矩形螺纹的螺距相等，所以三爪运动距离相等，有白动定心的作用。
三爪卡盘是由一个大锥齿轮，三个小锥齿轮，三个卡爪组成。
三个小锥齿轮和大锥齿轮啮合，大锥齿轮的背面有平面螺纹结构，三个卡爪等分安装在平面螺纹上。
当用扳手扳动小锥齿轮时，大锥齿轮便转动, 它背面的平面螺纹就使三个卡爪同时向中心靠近或退出。
基本结构和工作原理：三爪白定心卡盘利用三个螺钉，通过盘体止口端面上的螺孔，将卡盘紧固在机床法兰上。
将扳手插入任一齿轮方孔中，转动扳手时，小齿轮带动盘丝转动，通过盘丝端面螺纹的转动，带动三块卡爪同时趋进或离散。
三爪卡盘原理(图)
三抓卡盘组成及原理
“卡盘”是机床上用来夹紧工件的机械装置。
从卡盘爪数上面可以分为：
两爪卡盘，三爪卡盘，四爪卡盘，六爪卡盘和特殊卡盘。
从使用动力上可以分为：
手动卡盘，气动卡盘，液压卡盘，电
卡盘
动卡盘和机械卡盘。
从结构上面还可以分为：
中空型和中实型。
三爪卡盘
用伏打扳手旋转锥齿轮，锥齿轮带动平面矩形螺纹，然后带动三爪向心运动，因为平
卡盘
面矩形螺纹的螺距相等，所以三爪运动距离相等，有自动定心的作用。
三爪卡盘是由一个大锥齿轮，三个小锥齿轮，三个卡爪组成。
三个小锥齿轮和大锥齿轮啮合，大锥齿轮的背面有平面螺纹结构，三个卡爪等分安装在平面螺纹上。
当用扳手扳动小锥齿轮时，大锥齿轮便转动，它背面的平面螺纹就使三个卡爪同时向中心靠近或退出。
基本结构和工作原理：
三爪自定心卡盘利用三个螺钉，通过盘体止口端面上的螺孔，将卡盘紧固在机床法兰上。
将扳手插入任一齿轮方孔中，转动扳手时，小齿轮带动盘丝转动，通过盘丝端面螺纹的转动，带动三块卡爪同时趋进或离散。
1/ 1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压卡盘结构及工作原理
1》液压传动的工作原理：
是以油液作为工作介质，依靠密封容积的变化来传递运动，依靠油液
内部的压力来传递动力。实际上液压传动装置是一种能量转换装置，它先将机械
能转换为便于输送的液压能，然后又将液压能转换为机械能，以驱动工作机构完
成所要求的各种动作。
2》液压传动的结构：
液压卡盘主要由油缸、活塞、卡圈、支承套、卡瓦座、碟形弹簧、卡瓦、保护套、
防护罩、推力球轴承、密封圈等零件和标件组成，如下图。
3》液压传动的工作过程：
a) 液压卡盘工作原理是工作时液压油从油缸进油口进入油缸，油缸与活
塞构成一个封闭腔，随着压力的升高，在压力油的作用下，活塞下移，经推力球
轴承推动卡圈，支承套一起下移，使碟形簧受到压缩，卡圈在向下移动的同时带
动三个卡瓦作离开圆心的水平运动，从而达到松开钻杆的目的。
b)需夹紧钻杆时，操作换向阀将液控单向阀打开，卡盘封闭腔的油液经
油管，液控单向阀和换向阀与邮箱相通，此时封闭腔无压力，碟簧则在弹性力的
作用下，自动复位，并推动支承套、卡圈、经推力球轴承与活塞向上移动，带动
三卡瓦作向心水平运动，从而达到夹紧钻杆的作用。
