高压起动电抗器
电抗器讲解
电抗器目录一．电抗器1．什么是电抗器2．电抗器的种类3．电抗器形式二．并联电抗器三．串联电抗器（阻尼电抗器）四．滤波电抗器五．平波电抗器六．平衡电抗器（平衡电抗器、调谐电抗器）七．启动电抗器。
八．消弧线圈九．接地变压器十．国内生产电抗器企业简介一．电抗器1．什么是电抗器电抗器其实就是一个电感元件，由于它是电感而被电力系统应用的电器称为电抗器。
当在具有电感值L的电抗器线圈中通以交流电流I L时，他就呈现电抗X L(X L=ωL)，并在电抗两端产生电抗压降I L X L。
在一般情况下，电抗器的电感值L与其结构尺寸有如下关系：L=W2 ΛW---线圈匝数Λ---磁路的磁导在电力系统中一般电抗器作为一个无功元件，是吸收无功功率的。
它可以起到通直隔交的作用。
2．电抗器的种类电抗器根据其在电力系统上的作用，大致分为以下几种：并联电抗器、串联电抗器、阻尼电抗器、限流电抗器、滤波电抗器、平波电抗器、平衡电抗器（进线电抗器）。
饱和电抗器、启动电抗器、消弧线圈、接地变压器（中性点耦合器）3．电抗器的用途十分广泛，主要作用为以下几种：1）限制系统的短路电流；（限流电抗器）2）补偿系统的电容电流(无功功率补偿)；（并联电抗器、串联电抗器）3) 与电容器相结合组成LC滤波系统；（滤波电抗器）4）抑制谐波（平衡电抗器）。
5）变流系统平波作用（平波电抗器）。
4．电抗器广泛应用于电力、石化、电气化铁路、钢铁等行业的电网中。
二．并联电抗器(目前可生产10kV及以下，容量在6000kV ar及以下油浸式并抗，或3000kV ar及以下干式)1. 用途：并联电抗器并联于电网上，用于吸收无功功率，即补偿线路的电容性充电电流，限制系统工频电压的升高和操作过电压，保护系统的绝缘水平，保证线路的可靠运行。
随着我国城市规模的不断扩大及城市电网的改造，架空线路输电逐渐被地下电缆输电所替代，使得输电网络的对地电容性充电电流急剧增大，为了降低系统工频电压的升高和系统的绝缘水平，保证系统的安全可靠运行和城市的电网供电质量，原来在高压及超高压、远距离输电系统中广泛应用的并联电抗器在城市配电电网中得到较普遍的应用2. 类型：并联电抗器主要有以下几种类型：1）油浸式铁心并联电抗器、2）空心式并联电抗器（含环氧包封式、开放式、半铁芯式等）3）环氧浇注干式铁心式并联电抗器。

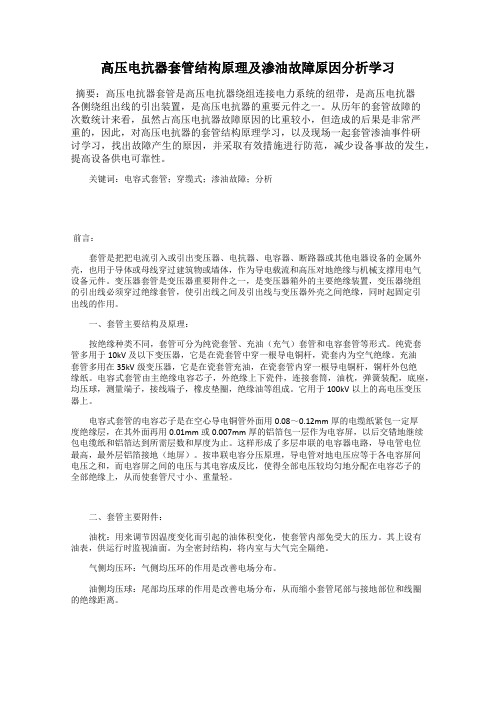

高压电抗器套管结构原理及渗油故障原因分析学习
按绝缘种类不同，套管可分为纯瓷套管、充油（充气）套管和电容套管等形式。纯瓷套管多用于10kV及以下变压器，它是在瓷套管中穿一根导电铜杆，瓷套内为空气绝缘。充油套管多用在35kV级变压器，它是在瓷套管充油，在瓷套管内穿一根导电铜杆，铜杆外包绝缘纸。电容式套管由主绝缘电容芯子，外绝缘上下瓷件，连接套筒，油枕，弹簧装配，底座，均压球，测量端子，接线端子，橡皮垫圈，绝缘油等组成。它用于100kV以上的高电压变压器上。
二、套管主要附件：
油枕：用来调节因温度变化而引起的油体积变化，使套管内部免受大的压力。其上设有油表，供运行时监视油面。为全密封结构，将内室与大气完全隔绝。
气侧均压环：气侧均压环的作用是改善电场分布。
油侧均压球：尾部均压球的作用是改善电场分布，从而缩小套管尾部与接地部位和线圈的绝缘距离。
末屏：末屏引出线一般在电容芯的倒数第二层电容屏。油纸电容式套管末屏上引出的小套管是供套管介损试验和变压器局部放电试验用的，正常运行中小套管应可靠接地，拆卸末屏小套管时须防止小套管导杆转动和拉出，以免发生引线断线或极板上的引出铜皮损坏。
电容式套管的电容芯子是在空心导电铜管外面用0.08～0.12mm厚的电缆纸紧包一定厚度绝缘层，在其外面再用0.01mm或0.007mm厚的铝箔包一层作为电容屏，以后交错地继续包电缆纸和铝箔达到所需层数和厚度为止。这样形成了多层串联的电容器电路，导电管电位最高，最外层铝箔接地（地屏）。按串联电容分压原理，导电管对地电压应等于各电容屏间电压之和，而电容屏之间的电压与其电容成反比，使得全部电压较均匀地分配在电容芯子的全部绝缘上，从而使套管尺寸小、重量轻。
三、高压电抗器110kV套管渗油案例
2020年03月22日，新疆某750千伏变电站运维人员巡视发现750千伏高压电抗器B相低压套管瓷套底部与底座法兰对接密封面处有渗油现象，约5秒一滴，当时套管为满油位。检修公司派专业人员前往变电站检查核实，确定最终渗油原因及部位，该套管型号为：BRLW-126/630-4，产品代号：TB110281，套管结构为穿50千伏高压电抗器B相低压套管瓷套与底座金属法兰对接处存在油迹，在对接缝最低处积聚成明显油珠后，继续往下滴至套管与升高座的对接法兰。由于低压套管为斜装套管，在对接缝处明显看到有一条渗油痕迹。检查套管末屏、放气塞、升高座法兰并未发现存在渗油痕迹，此时套管油位为满油位，如下图所示：
高压并联电抗器作用
高压并联电抗器作用《高压并联电抗器作用》我家住在一个靠近大型变电站的小区。
小区里有个爱较真儿的张大爷，他以前是电工，对电这方面的事儿特别感兴趣。
而我呢，是个对啥都好奇的年轻人，没事儿就爱找张大爷聊天，听他讲那些关于电的故事。
有一天，我和张大爷在小区花园里遛弯儿。
我看着不远处的变电站，突然就好奇地问张大爷：“大爷，您看那变电站里，那些高压设备都有啥用啊？我每次看到那些铁架子和大盒子，就觉得特别神秘。
”张大爷笑了笑，摸了摸他那为数不多的头发，说：“小伙子啊，这里面学问可大了。
就说那高压并联电抗器吧，它的作用就像一个超级英雄，默默守护着电网呢。
”我眼睛一亮，来了兴趣：“超级英雄？大爷您可真会比喻。
快给我讲讲呗。
”张大爷清了清嗓子，开始详细地说起来：“你看啊，咱们的电在高压输电线路里传输的时候，就像一群调皮的小蚂蚁在管道里赶路。
有时候呢，线路里会出现一种情况，就好比小蚂蚁们突然都挤到一边去了，这就是容性无功功率过剩。
这时候啊，高压并联电抗器就像一个严厉的交通指挥员，把这些‘小蚂蚁’赶到它们该去的地方，限制线路的过电压。
要是没有它，那电压就可能像气球一样，越吹越大，最后‘砰’的一声，就出大问题喽。
这就像路上没有交警指挥交通，那车辆肯定乱成一锅粥，到处撞车。
”我听着觉得特别形象，不住地点头。
张大爷看我明白了一点，又接着说：“还有呢，这高压并联电抗器啊，还能降低线路的损耗。
你想啊，电在传输过程中就像水在水管里流，要是水流得乱七八糟，那肯定会有很多水溅出来浪费掉。
电也是一样，通过电抗器把电流控制得规规矩矩的，就能减少不必要的损耗。
这就好比你开车，如果乱踩油门刹车，油耗肯定高；要是稳稳当当的，油耗就低了。
”我一边听一边在脑海里想象着电流像水流一样的画面，觉得特别神奇。
我又问道：“大爷，那它还有其他作用吗？”张大爷拍了拍我的肩膀说：“当然有啦。
它还能提高电力系统的稳定性呢。
这就好比一个大家庭，大家都要和睦相处才能稳定。
电抗器的作用
电抗器的作用电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。
它可以根据需要布置为垂直、水平和品字形三种装配形式。
在电力系统发生短路时，会产生数值很大的短路电流。
如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。
因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。
由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。
电抗器reactor 依靠线圈的感抗阻碍电流变化的电器。
按用途分为7 种：①限流电抗器。
串联于电力电路中，以限制短路电流的数值。
②并联电抗器。
一般接在超高压输电线的末端和地之间，起无功补偿作用。
③通信电抗器。
又称阻波器。
串联在兼作通信线路用的输电线路中，用以阻挡载波信号，使之进入接收设备。
④消弧电抗器。
又称消弧线圈。
接于三相变压器的中性点与地之间，用以在三相电网的一相接地时供给电感性电流，以补偿流过接地点的电容性电流，使电弧不易起燃，从而消除由于电弧多次重燃引起的过电压。
⑤滤波电抗器。
用于整流电路中减少竹流电流上纹波的幅值;也可与电容器构成对某种频率能发生共振的电路，以消除电力电路某次谐波的电压或电流。
⑥电炉电抗器。
与电炉变压器串联，限制其短路电流。
⑦起动电抗器。
与电动机串联，限制其起动电流。
电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。
然而通电长直导体的电。
饱和电抗器原理
饱和电抗器原理摘要：以去年首次在中国投运的高压电动机磁控软起动装置为背景，介绍作为软起动装置执行元件的磁饱和电抗器，指明它实质上是一个开关，阐述它的作用、特点和分析方法。
一、引言：饱和电抗器是一种饱和度可控的铁芯电抗器。
50~70年代是磁饱和电抗器在电气自动化领域较盛行的时期[1，2，3]。
它既可以作为放大器件，又可以作为执行元件。
相对于电真空器件，它耐受恶劣环境的优点令人瞩目，相对于交磁放大机系统，它的静止性受到垂青。
当时，国内外关于磁饱和电抗器和磁放大器的著述和相关新铁芯材料的研制报导屡见不鲜。
在我国，在70年代已形成磁放大器产品系列[2]。
70年代以后，以双极型电子器件和SCR为代表的电力电子器件逐渐在电气控制领域占统治地位。
饱和电抗器因惯性较大、功率放大倍数较小等缺点而被排挤，其发展受阻。
但是，饱和电抗器是一种既有长处又有短处的电力器件。
在电阻炉炉温等较慢过程的控制中，以饱和电抗器为功率器件的系列产品仍然在使用。
在如何将它应用在较快过程的控制中，人们的研究和探索仍在继续。
也取得了一些可喜的成果[3]。
我认为，高压电动机软起动是一个能够使饱和电抗器扬长避短发挥重要作用的领域。
二、三相饱和电抗器的基本形式三相饱和电抗器有多种形式，在图1中表示了裂芯式和传统式的两种。
图1（a）为裂芯式结构，三相分立，一相一个铁芯。
挨近小截面的是直流绕组（共6个）。
绕在直流绕组外面的是交流绕组（共3个）。
两个直流绕组产生的磁通在两个小截面铁芯上形成环路。
而交流绕组产生的磁通通过大截面铁芯形成环路。
图1（b）为传统式。
直流绕组套住6个铁芯和6个交流绕组。
交流绕组每相2个，串连连接。
一相交流电流在2个铁芯上产生2个环路的磁通。
2个环路的时钟方向相同。
图1列出的仅是有代表性的形式。
其它的可行形式还很多，例如图1（a），若将交流绕组挪位，令它套住大截面铁芯，就演绎为另一种可行形式。
所有可行形式的共性是：三、饱和电抗器的分析方法：饱和电抗器不是线性器件。
特高压并联电抗器
特高压变电站/换流站及其电气设备
二、特高压并联电抗器
(一)容量固定(非可控)并联电抗器
容量固定的特高压并联电抗器一般使用单相油浸式电抗器,由3 个单相组成三相星形连接,通过中性点小电抗器接地。
电抗器铁芯由铁芯柱和铁轭两部分组成，特高压并联电抗器的 铁芯结构有单柱带两旁轭、双芯柱带两旁轭和双器身三种技术方案 。
单
的绝缘尺寸,绕组 的绝缘尺寸,绕组
电抗高度增加,绝 电抗高度增加,绝
缘裕度和可靠性 缘裕度和可靠性
更大
更大
特高压变电站/换流站及其电气设备
缺点
表5-1铁芯结构技术方案比较
(1)单柱的工作轴 (1)损耗较高;
(1)损耗高;
向场强相对较高; (2)成本较高;
(2)成本高;
(2)单柱容量大, (3)质量增加;
特高压变电站/换流站及其电气设备
优点
表5-1铁芯结构技术方案比较
(1)损耗低;
(1)单柱容量低, (1)单柱容量低,
(2)成本低;
漏磁相对较小;漏 漏磁相对较小;漏
(3)总质量轻;
磁控制容易;
磁控制容易;
(4)器身绝缘结 (2)在同等运输高 (2)在同等运输高
构、引线结构简 度下,可选择更大 度下,可选择更大
控高抗
特并联电抗器
谢谢欣赏！
特高压变电站/换流站及其电气设备
图5-5 特高压并联电抗器铁芯结构 (a)单柱带两旁轭结构;(b)双芯柱带两旁轭结构;(c)双器身结构
特高压变电站/换流站及其电气设备
项目 铁芯结构形式
每柱容量
表5-1铁芯结构技术方案比较
方案一
方案二
方案三
单柱带两旁轭 双芯柱带两旁 轭
电抗器工作原理和作用
串联电抗器基本介绍电抗器在高压配电系统的作用：电力系统中所采取的电抗器，常见的有串联电抗器和并联电抗器。
串联电抗器主要用来限制短路电流，也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。
220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。
可以通过调整串联电抗器的数量来调整运行电压。
基本作用1、降低电容器组的涌流倍数和涌流频率，便于选择配套设备和保护电容器。
根据GB50227标准要求应将涌流限制在电容器额定电流的10倍以下，为了不发生谐波放大（谐波牵引），要求串联电抗器的伏安特性尽量为线性。
网络谐波较小时，采用限制涌流的电抗器；电抗率在0.1%－1%左右即：可将涌流限制在额定电流的10倍以下，以减少电抗器的有功损耗，而且电抗器的体积小、占地面积小、便于安装在电容器柜内。
采用这种电抗器是即经济，又节能。
2、串联滤波电抗器，电抗器阻抗与电容器容抗全调谐后，组成某次谐波的交流滤波器。
滤去某次高次谐波，而降低母线上该次谐波的电压值，使线路上不存在高次谐波电流，提高电网的电压质量。
滤波电抗器的调谐度：XL=ωL=1/n2XC=AXC式中A－调谐度（%）XL－电抗值（Ω）XC－容抗值（Ω）n-谐波次数L－电感值（μH）ω----314按上述调谐度配置电抗器，可满足滤除各次谐波。
3、抑制谐波的电抗器，先决条件是需要清楚电网的谐波情况，查清周围用电户有无大型整流设备、电弧、炼钢等能产生谐波的设备，有无性能不良好的高压变压器及高压电机，尽可能实测一下电网谐波的实际量值，再根据实际谐波量来配置适当的电抗器。
铁芯电抗器电抗线性度不好，有噪声，空芯电抗器运行无噪声，线性度好，损耗小。
标准规定空芯电抗器容量在100KVAR以下时，每伏安损耗不大于0.03W。
例如：单台12000VA电抗率6%的电抗器损耗为360W，三相有功损耗为1080W，这是一个不小的数字。
电网上谐波较小时，采用限流电抗器可节省电能。
电抗器的作用
电抗器，实质上是一个无导磁材料的空心线圈。
它可以根据需要，布置为垂直、水平和品字形三种装配形式。
在电力系统发生短路时，会产生数值很大的短路电流。
如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。
因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。
由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。
近年来，在电力系统中，为了消除由高次谐波电压、电流所引起的电容器故障，在电容器回路中采用串联电抗器的方法改变系统参数，已取得了显著的效果。
电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。
它可以根据需要布置为垂直、水平和品字形三种装配形式。
在电力系统发生短路时，会产生数值很大的短路电流。
如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。
因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。
由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。
电抗器reactor 依靠线圈的感抗阻碍电流变化的电器。
按用途分为7种：①限流电抗器。
串联于电力电路中，以限制短路电流的数值。
②并联电抗器。
一般接在超高压输电线的末端和地之间，起无功补偿作用。
③通信电抗器。
又称阻波器。
串联在兼作通信线路用的输电线路中，用以阻挡载波信号，使之进入接收设备。
④消弧电抗器。
又称消弧线圈。
接于三相变压器的中性点与地之间，用以在三相电网的一相接地时供给电感性电流，以补偿流过接地点的电容性电流，使电弧不易起燃，从而消除由于电弧多次重燃引起的过电压。
⑤滤波电抗器。
用于整流电路中减少竹流电流上纹波的幅值；也可与电容器构成对某种频率能发生共振的电路，以消除电力电路某次谐波的电压或电流。
电抗器工作原理及作用(用途)
电抗器之杨若古兰创作懂得放手的人找到轻松，懂得遗忘的人找到自在，懂得关怀的人找到幸福！女人的聪明在于能观赏男人的聪明.生活是灯，工作是油，若要灯亮，就要加油！相爱时，飞到天边都觉得踏实，因为有你的牵挂；分手后，坐在家里都觉得失重，因为没有了方向.内容简介一：电抗器在电力零碎中的感化二：电抗器的分类三：具体介绍及选用方法四：各种电抗器的计算公式五：经典问答一：电抗器在电力零碎中的感化因为电力零碎中大量使用电力电子器件,直流用电,变频用电等,发生了大量的谐波,使得看是简单的成绩变得复杂了,用以抵偿的电容器频繁损坏,有的甚至没法投入抵偿电容器,当谐波较小时,可以用谐波按捺器,但零碎中的谐波较高时,就要用串联电抗器了,放大谐波电流. 电抗率为4.5%～7%滤波电抗器,用于按捺电网中5次及以上谐波;电抗率为12%～13 %滤波电抗器,用于按捺电网中3次及以上谐波.电抗器装于柜内,应加装通风设备散热.电抗器能在额定电压的1.35倍下持久运转,经常使用电抗器的电抗率品种有 4.5%、5%、6%、7%、12%、13%等,电抗器的温升：铁芯85K，线圈95K,绝缘水平：3kV/1min,无击穿与闪络,电抗器在1.8倍额定电流下的电抗值，其降低值不大于5%,电抗器有三相、单相之分,三相电抗器任二相电抗值之差不大于±3%,电抗器可用于400V或600V零碎,电抗器噪声等级，不大于50dB,电抗器耐温等级H级以上.信息来自:输配电设备网电力零碎中所采纳的电抗器,罕见的有串联电抗器和并联电抗器.串联电抗器次要用来限制短路电流,也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波.并联电抗器用来接收电网中的容性无功,如500kV电网中的高压电抗器,500kV变电站中的低压电抗器,都是用来接收线路充电电容无功的;220kV、110kV、35kV、10kV电网中的电抗器是用来接收电缆线路的充电容性无功的.可以通过调整并联电抗器的数量来调整运转电压.超高压并联电抗器有改善电力零碎无功功率有关运转情况的多种功能,次要包含:1)轻空载或轻负荷线路上的电容效应,以降低工频暂态过电压.2)改善长输电线路上的电压分布.3)使轻负荷时线路中的无功功率尽可能就地平衡,防止无功功率分歧理流动,同时也减轻了线路上的功率损失.4)在大机组与零碎并列时,降低高压母线上工频稳态电压,便于发电机同期并列.5)防止发电机带长线路可能出现的自励磁谐振景象.6)当采取电抗器中性点经小电抗接地安装时,还可用小电抗器抵偿线路相间及相地电容,以加速潜供电流主动熄灭,便于采取单相快速重合闸.电力网中所采取的电抗器，实质上是一个无导磁材料的空心线圈.它可以根据须要，安插为垂直、水平和品字形三种拆卸方式.在电力零碎发生短路时，会发生数值很大的短路电流.如果不加以限制，要坚持电气设备的动态波动和热波动是非常困难的.是以，为了满足某些断路器遮断容量的请求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流.因为采取了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了保持母线电压水平的感化，使母线上的电压动摇较小，包管了非故障线路上的用户电气设备运转的波动性.近年来，在电力零碎中，为了清除由高次谐波电压、电流所惹起的电容器故障，在电容器回路中采取串联电抗器的方法改变零碎参数，已取得了明显的后果.220kV、110kV、35kV、10kV电网中的电抗器是用来接收电缆线路的充电容性无功的.可以通过调整并联电抗器的数量来调整运转电压.超高压并联电抗器有改善电力零碎无功功率有关运转情况的多种功能，次要包含：（1）轻空载或轻负荷线路上的电容效应，以降低工频暂态过电压.（2）改善长输电线路上的电压分布.（3）使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率分歧理流动同时也减轻了线路上的功率损失.（4）在大机组与零碎并列时降低高压母线上工频稳态电压，便于发电机同期并列.（5）防止发电机带长线路可能出现的自励磁谐振景象.（6）当采取电抗器中性点经小电抗接地安装时，还可用小电抗器抵偿线路相间及相地电容，以加速潜供电流主动熄灭，便于采取.二：电抗器的分类电抗器也叫电感器，一个导体通电时就会在其所占领的必定空间范围发生磁场，所以所有能载流的电导体都有普通意义上的感性.然而通电长直导体的电感较小，所发生的磁场不强，是以实际的电抗器是导线绕成螺线管方式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中拔出铁心，称铁心电抗器.依附线圈的感抗障碍电流变更的电器.按用处分为 7种：①限流电抗器.串联于电力电路中，以限制短路电流的数值.②并联电抗器.普通接在超高压输电线的末端和地之间，起无功抵偿感化.③通信电抗器.又称阻波器.串联在兼作通信线路用的输电线路中，用以反对载波旌旗灯号，使之进入接收设备.④消弧电抗器.又称消弧线圈.接于三相变压器的中性点与地之间，用以在三相电网的一相接地时供给电感性电流，以抵偿流过接地点的电容性电流，使电弧不容易起燃，从而清除因为电弧多次重燃惹起的过电压.⑤滤波电抗器.用于整流电路中减少竹流电流上纹波的幅值；也可与电容器构成对某种频率能发生共振的电路，以清除电力电路某次谐波的电压或电流.⑥电炉电抗器.与电炉变压器串联，限制其短路电流.⑦起动电抗器.与电动机串联，限制其起动电流.三：具体介绍及选用方法一、干式电抗器的品种与用处(1)电抗器是次要的的电力设备，在电力零碎中起抵偿杂散容性电流、限制合闸涌流、限制短路电流、滤波、平波、启动、防雷、阻波等感化.根据电抗器的结构型式可分为空心电抗器、铁心电抗器与半心电抗器.抵偿杂散容性电流的电抗器次要有并联电抗器与消弧线圈.并联电抗器的感化是限制电力传输零碎的工频电压升高景象，工频电压升高的缘由在于空载长线的电容效应、分歧错误称对地短路故障与突然甩负荷.消弧线圈通常利用在配电零碎，它的感化是使得单绝对地短路电流不克不及持续燃烧，导致电弧熄灭.消弧线圈通常具有调谐功能，可根据电力零碎的杂散电容与脱谐度改变其电感值.串联电抗器或称阻尼电抗器的感化是限制合闸涌流.串联电抗器与电力电容器串联使用，用于限制对电容器组合闸时的浪涌电流，通常拔取电容器组容量的6%.限流电抗器是串联于电力零碎当中，多用于发电机出线端或配电零碎的出线端，起限制短路电流的感化.为了与其他电力设备配合，其实际阻抗不克不及小于额定值.滤波电抗器与电容器配合使用，构成LC谐振歧路.针对特定次数的谐波达到谐振，滤除电力零碎中的无害次谐波.平波电抗器利用在直流零碎中，起限制直流电流的脉动幅值感化.在设计平波电抗器时须留意线圈中的电流是按电阻分布的，设计时最好采取微分方程组计算.若按交流阻抗设计可能形成线圈出现过热景象，且阻抗值未必精确.启动电抗器用于交流电动机启动时刻，限制电动机的启动电流，呵护电动机正常运转.防雷线圈通经常使用于变电站进出线上，减低侵入雷电波的陡度与幅值.阻波器与防雷线圈的利用处合相仿，线圈内装有避雷器与调1.图1.1 户外干式空芯电抗器协安装.用于障碍电力线路中特定的通讯载波，便于将通讯载波提取出来，实现电力载波的次要设备.户外空心干式电抗器是20世纪80年代出现的新一代电抗器产品，如图1.1所示.它是利用环氧绕包技术将绕组完整密封，导线彼此粘接大大的添加了绕组的机械强度.同时利用新的耐候材料喷吐于包封的概况，使得产品能够满足在户外的苛刻条件下运转.包封间由撑条构成气道，包封间与包封内绕组多采取并联连接以便满足容量与散热的请求.为了满足各个并联歧路电流合理分配的须要，采取分数匝来减少歧路间的环流成绩.为了能够构成分数匝，采取星形架作为绕组的出线连接端.绕组的上下星架通过拉纱方式固定，固化后全部产品成为一个全体.这类结构的电抗器与传统方式的电抗器比拟较具有可以直接用于户外、电感为线性、乐音小、防爆、使用保护方便等特点，因此对于某些此产品有可能正慢慢取代其他方式的电抗器.因为受到绕组结构的限制，户外空芯干式电抗器通常不适合电感量（>700mH）较大或电感较小(<0.08mH)但电流较大的场合，否则就会形成体积过于庞大或者歧路电流极不服衡.在这两种极端条件下，须要适当改变线圈的绕线方式.此外，空心电抗器通常占地面积最大、对外漏磁最严重，这是这类电抗器的次要缺点.干式铁心电抗器主如果由铁心和线圈构成的，如图1.2所示.干式铁心电抗器次要由铁心、线圈构成.铁心可分为铁心柱与铁轭两部分，铁心柱通常是由铁饼与气隙构成.线圈与铁心柱套装，并由端部垫块固定.铁心柱则由螺杆与上下铁轭夹件固定成全体.对于三相电抗器图1.2 干式铁心电抗器常采取三心柱结构，但对于三相不服衡运转条件下，需采取多心柱结构，否则容易形成铁心磁饱和成绩.干式铁心电抗器的线圈通常采取浇注、绕包与浸漆方式.因为铁磁介质的导磁率极高, 而且其磁化曲线是非线性的, 故用在铁心电抗器中的铁心必须带气隙.带气隙的铁心,其磁阻次要取决于气隙的尺寸.因为气隙的磁化特性基本上是线性的, 所以铁心电抗器的电感值取决于本身线圈匝数和线圈和铁心气隙的尺寸.因为干式铁心电抗器是将磁能次要存贮于铁心气隙当中，铁心相当于对磁路短路，相当于只要气隙总长度的空心线圈.是以铁心电抗器线圈的匝数较少，从而其体积较小.体积小，必定散热面积小，是以铁心电抗器的损耗较小.此外，因为铁心的存在，铁心电抗器的空间漏磁较小.铁心电抗器磁场通过铁心与气隙构成回路，其电感值是否呈线形取决于铁心的磁场工作形态.当铁心出现磁饱和，则气隙内磁场将出现非线性变更，形成电感非线性.这是铁心类电抗器存在明显的缺乏的地方.另外，铁心的磁滞伸缩惹起的乐音成绩，和分量重、组装复杂、不克不及直接户外使用均是这类电抗器的缺点.二、产品型号含义干式空心串联电抗器型号含义CK G K L □ / □□□特殊使用环境额定电抗率零碎额定电压 (kV)电抗器额定容量（kVar）铝质材料（铜质材料不暗示）空心干式串联电抗器干式空心并联电抗器型号含义BK G K L □ / □零碎电压 (kV)额定容量（kVar）铝线空心干式并联电抗器干式空心限流电抗器型号含义CK G K L □ □□电抗率额定电流 (A)零碎电压 (kV)铝线空心干式限流电抗干式空心滤波电抗器型号含义LK G K L □□ / □□清除高次谐波次数电抗器额定电感 (mH)电抗器额定电流 (A)零碎额定电压 (kV)铝线空心干式滤波电抗器三、电抗器的一些定义并联电抗器并联连接在零碎上的电抗器，次要用于抵偿电容电流.限流电抗器串联连接在零碎上的电抗器，在零碎发生故障时，用以限制电流.滤波电抗器与电容器组串联或并联连接，用以降低、阻断或过滤谐波或通讯频率.平波电抗器在直流零碎中，用以减少谐波电流或暂态过电流的电抗器.电抗器的接线分串联和并联两种方式.串联电抗器通常起限流感化，并联电抗器经经常使用于无功抵偿.1.半芯干式并联电抗器：在超高压远距离输电零碎中，连接于变压器的三次线圈上.用于抵偿线路的电容性充电电流，限制零碎电压升高和操纵过电压，包管线路可靠运转.2.半芯干式串联电抗器：安装在电容器回路中，在电容器回路投入时起电抗器在额定负载下持久正常运转的时间，就是电抗器的使用寿命.电抗器使用寿命由制作它的材料所决定.制作电抗器的材料有金属材料和绝缘材料两大类.金属材料耐高温，而绝缘材料持久在较高的温度、电场和磁场感化下，会逐步失去原本的力学功能和绝缘功能，例如变脆、机械强度减弱、电击穿.这个渐变的过程就是绝缘材料的老化.温度愈高，绝缘材料的力学功能和绝缘功能减弱得越快；绝缘材料含水分愈多，老化也愈快.电抗器中的绝缘材料要承受电抗器运转发生的负荷和四周环境的感化，这些负荷的总和、强度和感化时间决定绝缘材料的使用寿命.四、电抗器参数的定义及计算公式电抗器与并联电容器组相串联的回路所接入的电力零碎的额定电压.电抗器通过工频额定电流时，一相绕组两端的电压方均根值.电抗器在工频额定端电压和额定电流时的视在功率.单相电抗器的额定容量S=U*I三相电抗器的额定容量 S=3 U*I额定电抗电抗器通过工频额定电流时的电抗值.X=1000U/I L=U/(I*2пf)*1000二、干式电抗器的品种与用处(2)（一）、电抗器是一个大的电感线圈，根据电磁感应道理，感应电流的磁场老是障碍本来磁通的变更，如果本来磁通减少，感应电流的磁场与本来的磁场方向分歧，如果本来的磁通添加，感应电流的磁场与本来的磁场方向相反.根据这一道理，如果突然发生短路故障，电流突然增大，在这个大的电感线圈中，要发生一个障碍磁通变更的反向电势E反，在这个反向电势E反的感化下，必定要发生一个反向的电流，达到限制电流突然增大的变更，起到限制短路电流的感化，从而保持了母线电压水平.II负+4I故=5I负3I反=2I负（二）、装设电抗器带来的长处：1、选用遮断容量小的主开关（901）；2、选用遮断容量小的线路开关（951958）；3、小容量的开关体积小、占用空间小、占地面小；4、降低了工程造价；5、倒闸操纵方便；（三）、装设电抗器带来的缺点：电抗器正常工作时要耗费必定的电能，形成一些电压降，普通在5%摆布.（四）、电抗器接线1、变压器低压开关串联电抗器2、母线分段电抗器3、线路串联电抗器4、变压器低压开关并联电抗（五）、分裂电抗器的利用：两头带抽头的分裂电抗器也得到了广泛的利用，如：东郊变10kV侧分裂电抗器.因为分裂电抗器的两个歧路有电磁的联系，是以，正常情况下，它所呈现的电抗值比较小，压降也小，当任何一个歧路有短路时，电抗值变大，从而能无效地限制短路电流.电抗器计算公式电抗器计算公式.各种电抗器的计算公式0907 15:41（六）、普通串联电抗器电抗率的选择方法：在实际工程利用中，我们会碰到因为电抗器的电抗率选择不当，至使零碎中的谐波放大或与零碎发生谐振，对电网形成干扰的成绩，上面本人结合实际工程中的经验，浅介普通串联电抗器如何选择电抗率.仅用于限制涌流时，电抗率宜取0.1%到1%；不考虑布景谐波时，当并联电容器安装接入电网处含有5次及以上谐波时，电抗率宜取4.4%到6%；当并联电容器安装接入电网处含有3次及以上谐波时，电抗率宜取12%；而对于布景谐波，配置电抗率应遵守阔别准绳，如布景含有5次谐波，宜配置电抗率为1%的电抗器.上面由电抗器的电抗率的计算公式（N为谐振点，XK%为电抗率）对电抗率的选择方法进行分析.若不考虑布景谐波，当并联电容器安装接入电网处含有5次及以上谐波时，以串电抗率为6%的电抗器为例，根据以上公式可以计算出LC歧路的谐振点在4.08处，此时对5次及以上谐波来说是感性的，不会对5次及以上谐波放大；而对于布景谐波，当并联电容器安装接入电网处含有5次布景谐波时，以串电抗率为1%的电抗器为例，根据以上公式可以计算出LC歧路的谐振点在10处，因为此时的谐振点离5次比较远，所以此时LC歧路的5次谐波阻抗也比较大，5次谐波电压就会在LC歧路上构成一个比较小的5次谐波电流，此时LC歧路是平安的.四：各种电抗器的计算公式加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，是以：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷ 圈直径 (吋)圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684 文章录入：zhaizl空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H) D线圈直径N线圈匝数d线径H线圈高度W线圈宽度单位分别为毫米和mH..空心线圈电感量计算公式:L=(0.01*D*N*N)/(l/D+0.44)线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 l单位: cm频率电感电容计算公式:L=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位 F 本题建义c=5001000pf 可自行先决定,或由Q值决定谐振电感: L 单位: 微亨线圈电感的计算公式1.针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)HDC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数HDC=直流磁化力 I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Micrometal对照表.例如: 以T5052材，线圈5圈半，其L值为T5052(暗示OD为0.5英吋)，经查表其AL值约为33nHL=33．(5.5)2=998.25nH≒1μH当流过10A电流时，其L值变更可由l=3.74(查表)HDC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值降低程度(μi%)2.介绍一个经验公式L=(k*μ0*μs*N2*S)/l其中μ0 为真空磁导率=4π*10(7).（10的负七次方）μs 为线圈内部磁芯的绝对磁导率，空心线圈时μs=1N2 为线圈圈数的平方S 线圈的截面积，单位为平方米l 线圈的长度，单位为米k 系数，取决于线圈的半径（R)与长度(l)的比值.计算出的电感量的单位为亨利.k值表2R/l k三订交流进线电抗器的设计计算当选定了电抗器的额定电压降ΔUL，再计算出电抗器的额定工作电流I当前，就可以计算电抗器的感抗 XL. 电抗器的感抗 XL由式（ 3）求得：请登陆:输配电设备网浏览更多信息XL=Δ UL/In (Ω )(3)有了以上数据便可以对电抗器进行结构设计 .电抗器铁芯截面积 S与电抗器压降Δ UL的关系，如式（ 4）所示：式中：Δ UL——单位 V；f——电源频率（ Hz）；B ——磁通密度（ T）；N——电抗器的线圈圈数；Ks——铁芯迭片系数取 Ks=0.93.电抗器铁芯窗口面积 A与电流 In及线圈圈数 N 的关系如式 (5)所示：A=InN/(jKA)(5)式中： j——电流密度，根据容量大小可按 2～ 2.5 A/ mm2选取；KA——窗口填充系数，约为 0.4～ 0.5.铁芯截面积与窗口面积的乘积关系如式（ 6）所示：SA=UI/(4.44fBjKsKA× 10－4)（ 6）由式 (6)可知，根据电抗器的容量UI(=Δ ULIn)值，选用适当的铁芯使截面积 SA的积能符合式 (6)的关系 .假设选用 B=0.6 T， j=200 A/cm2 ， Ks=0.93，KA=0.45，设 A=1.5S,则电抗器铁芯截面与容量的关系为：为了使进线电抗器有较好的线性度，在铁芯中应有适当的气隙 . 调整气隙，可以改变电感量 . 气隙大小可先选定在 2～ 5 mm内 ,通过实测电感值进行调整 .来源:输配电设备网电抗器电感量的测定1 直流电抗器 LDC电感量的测定铁芯电抗器的电感量和它的工作状况有很大关系，而且是呈非线性的，所以应尽可能使电抗器处于实际工作条件下进行测量 . 图 4所示是测量直流电抗器的电路 .在电抗器上分别加上直流电流 Id与交流电流I～，用电容C=200 μ F隔开交直流电路，测出 LDC 两端的交流电压 U～与交流电流 I～，可由式（ 9）、式（ 10）式近似计算电感值 L.2 交流电抗器电感量的测定带铁芯的交流电抗器的电感量不宜用电桥测量，因为测电感电桥的电源频率一般是采用 1 000 Hz，因此测电感电桥只可用于测量空心电抗器 .对于用硅钢片叠制而成的交流电抗器，电感量的测量可用工频电源的交流电压表——电流表法测量，如图 5所示 . 通过电抗器的电流可以略小于额定值，为求精确可以用电桥测量电抗器线圈内阻 rL，每相电感值可按式（ 11）计算：式中： U——交流电压表的读数 (V)；I——交流电流表的读数 (A)；rL——电抗器每相线圈电阻(Ω ).由于电抗器线圈内阻 rL很小，在工程计算中常可忽略五：经典问答1：滤波电抗器的道理滤波电抗器也就是滤波电感，说白了就是线圈.交流电经半波或全波整流后，其波形起伏变更很大，对于一些请求较高的场合，如许的电源是没法使用的.交流电流经电感线圈时，线圈会发生自感电动势，此电动势会随着电流波形的变更而变更，并老是要禁止原电动势的增大或减小，输入电流增大时，自感电动势会禁止电流增大，输入电流减小时，自感电动势会禁止电流减小，从而达到减小波形的起伏的感化，就像一根曲折的绳子穿过一根不太大的管子一样，绳子会被捋直. 感抗等于电感和频率的积，当电流频率高到必定程度时，感抗就很大了，如许对于高频率交流电来说，电感就想当因而开路的，如许可以在电路中起到一个阻隔高频的感化，而让直流电流和低频的电流通过，也就是可以滤掉高频波.2：电抗器的感化是什么啊.只是起滤波感化吗？电容串联用电抗器次要有两个感化：1、按捺合闸是的冲击涌流，由电路道理我们晓得，电容器没充电前电压为0V，且电容器两端电压不克不及突变，所以电容器在投入瞬间理论上相当于短路，当电网电压不过零时投入电容器会有很大的合闸涌流，对电网和开关器件冲击很大；而电抗器（即电感）正好相反，他当中的电流不克不及突变，因合闸涌流的前锋很陡（即突变量很大），它要通过电抗器，电抗器中发生很高的反电动势禁止其通过，所以串联电抗器后能无效的降低合闸涌流；2、具有按捺必定频率谐波的功能，电容器与电抗器串联构成了一个LC串联电路，他具有特定的固有频率f=1/(2TT(LC)^1/2)；当外界频率等于他的固有频率时理论上LC回路表示出零阻抗，通常低压串联电抗器经常使用有4.5%、5%、5.5%、6%、12%等几种，分别用来按捺5、4、3次谐波.3：变频器进线侧加电抗器和滤波器的工作道理滤波器滤除传导干扰，电抗器降低5,7次谐波.都是从电磁兼容方面考虑的4：变频器进线侧安装进线电抗器，变频器出线侧安装出线电抗器，请问两种电抗器的区别？。
两类高压电动机软起动和仿真
电机系统节能两类高压电动机软起动和仿真高越农1李月英1孙守德2(1．天津市先导倍尔电气有限公司，天津300300；2．太原钢铁集团太钢矿业公司，太原030027)摘要本文系关于高压电动机起动两种类壁(传统藏和新型)和两种计算(传统计算和仿真)的综述。
属于传统型的起动有：直接起动、电抗器起动和自耦变压器起动；属于新型的软起动有：鼯闸管软起动、磁控软起动和液态软起动。
薪型软起动的技术侥势源子降压器传乎涝可调。
但是，传统起动至今仍然具有生命力。
起动计算是辫薤电动杌起动选壅掰必籁的。
蔫仿真取代传统计算已是大势所憝。
关键词：高压电动机；传统软起动；新型软起动；仿真计算2K i nds of Soft-s t ar t er f or H i gh—vol t age M ot or s and I t s Si m ul at i onG ao Y ue nong’L i Y uey i ng‘Sun Shou de2(1．T i anj i n X i an dao Bel l E l ect r i c C o．，Lt d，Ti anj i n300300；2。
Tai yuan I r on&S t e e l(G r oup)C om pany Lt d，Tai yuan030027)A bs t raet T he pape r i S a sum m ar y of2ki nds of sof t-s t ar t er a nd2m et hods of ca l cul at i on．I n t hest ar t i ng of A．C m ot or s w i t h hi gh vol t age．2ki nds of s t ar t er s ar e used．W i t h t he el ect r i caI e l e m ent s s m o ot h l y adj ust abl e。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主要作用：
交流异步电动机在额定电压下起动时，初始起动电流是很大的，往往超过额定电流的许多倍（一般是5～7倍），为了减少起动电流，不使对电网造成影响，通常用降低电压的方法来起动交流异步电动机，常用的降压方法是采用电抗器或自藕变压器，交流电动机的起动过程很短（一般数秒钟至二分钟），起动后就将降压起动用的电抗器或自藕变压器切除。
该产品是根据高压异步电动机的启动特性设计的，匹配电动机功率220～1400kW。
性能参数：
1.干式起动电抗器比传统油浸电抗器、空心电抗器体积要小，具有重量轻、占空间小，结构简单、安装方便等特点。
2.耐温等级达到H级（180℃）；正常运行时，干式铁芯起动电抗器的铁芯温升不大于85K,线圈温升不大于95K。
3.干式铁芯起动电抗器损耗低于油浸电抗器的损耗。
4.干式铁芯起动电抗器的噪声不大于国家标准（50dB）。
使用环境：
1.海拔高度不超过1000米。
