强电系统图符号表示含义（汇总）01，电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。
PL代表动力配电箱。
但为什么这么标志。
而有的还标志为XM等。
有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定。
动力配电箱一般不用PL表示。
02，电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FCL123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路104,ALE在电气图中指什么设备？图形符号是什么？指应急照明配电箱（有双电源）。
电气工程图例及符号 (大全)
第九章、电气工程图例及符号一、常用电气图形符号
续表
续表
续表
续表
续表
续表
二、照明和电信平面布置图例符号
四、常用电力设备的标注方法
(2)
a-b
续表
续表
五、常用电气设备符号
续表
续表
续表
续表
续表
六、电气基本文字符号
续表
七．电气工程常用的双字母符号
续表
续表
续表
八．电气工程常用辅助符号
十、电气工程常用符号
十一、电光源代号
十二、常用灯具类型符号
十三、常用导线敷设方式
十四、弱电常用符号
十五、电力常用单位及单位换算
十六、电气基本文字符号
续表十七、电气工程常用的双字母符号
续表
续表
续表
十八、电气工程常用辅助符号
二十、电气工程常用符号
二十一、电光源代号
二十二、常用灯具类型符号
二十三、常用导线敷设方式
二十四、弱电常用符号
二十五、电力常用单位及单位换算。
电气水暖等工程图形符号大全表
建筑安装电气、水暖、通风等工程符号大全一、电气工程图形符号、电气工程图形符号P2、机械控制图形符号P13、操作件和操作方法P14、非电量控制及其他导线的连接,交流器方框符号,电动机启动器的方框符号,接近和接触敏感器件,电力、照明和电信布置插座,电力、照明和电信布置开关P15 、图集使用的范例和说明P19、在工程平面图中标注的各种符号与代表名称P25、表达线路敷设方式标注的文字代号P26、表达线路敷设部位标注的文字代号P27、表达照明灯具安装方式标注的文字代号P27二、管道工程图形符号、管道及附件P28、管道的连接P29、阀门图形符号P30、卫生器具及水池图形符号P31、设备及仪表图形符号P32在消防图纸中,XL代表消防立管、WL代表污水立管、TL代表通气立管、JL代表给水立管、FL代表废水立管排粪立管、PL代表排水立管或GL、NL代表空调凝结水立管;例如：XL-1、XL-2、XL-3是指第几条的意思;例如：XL代表的意思是X代表消防,L代表立管,以此类推WL,W代表污水,L代表立管,假如图纸上标识着XL-45标识编号45的消防立管;电气工程图形符号序号图形符号说明1 开关机械式2 多级开关一般符号单线表示3 多级开关一般符号多线表示4 接触器在非动作位置触点断开5 接触器在非动作位置触点闭合6 负荷开关负荷隔离开关7 具有自动释放功能的负荷开关8 熔断器式断路器9 断路器10 隔离开关11 熔断器一般符号12 跌落式熔断器13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关序号图形符号说明16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21 按钮开关不闭锁22 旋钮开关、旋转开关闭锁23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点序号图形符号说明31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座内孔的或插座的一个极一电气工程图形符号--续表序号图形符号说明61 指示仪表星号必须按规定予以代表62 电压表63 电流表64 无功电流表65 最大需量指示器由一台积算仪表操作的66 无功功率表67 功率因素表68 频率表69 温度计、高温计θ可由t代替70 转速表71 积算仪表、电能表星号必须按规定予以代替72 安培小时计78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称79 列架一般符号80 人工交换台、中断台、测量台、业务台等一般符号一电气工程图形符号--续表序号图形符号说明81 总配线架82 中间配线架83 走线架、电缆走道84 地面上明装走线槽85 地面下暗装走线槽86 交流母线87 直流母线88 装在支柱上的封闭式母线89 母线伸缩接头90 中性线91 保护线92 保护和中性共用线93 具有保护和中性的三相配线94 滑触线95 地下线路96 架空线路97 管道线路98 多孔如6孔管道线路99 具有埋入地下连接点的线路100 水下线路101 沿建筑物明敷设通信线路102 沿建筑物暗敷设通信线路103 电气排流电缆104 挂在钢索上的线路105 用单线表示的多回线路或电缆管束106 导线、导线组、电路线路、母线一般符号107 三根导线108 四根导线109 事故照明线110 50V及其以下电力及照明线路一电气工程图形符号--续表序号图形符号说明111 控制及信号线路电力及照明用112 原电池或蓄电池113 原电池组或蓄电池组114 带抽头的原电池组或蓄电池组115 接地一般符号116 接机壳或接底板117 无噪声接地118 保护接地119 等电位120 电缆终端头123 控制和指示设备124 报警启动装置点式-手动或自动125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动序号图形符号说明131 电铃132 扬声器133 发声器134 电话机机械控制序号国家标准图形符号说明1 机械的连接气动的连接液压的连接2 具有力或者运动指示方向的机械连接3 延时动作注：三角为指向返回方向4 自动复位注：三角为指向返回方向5 定位非自动复位6 脱离定位7 进入定位8 两器件间的机械联锁9 脱扣的锁扣器件10 扣住的锁扣器件11 堵塞器件12 向左边移动被堵塞的已堵住的堵塞器件13 机械联轴器、离合器14 脱开的机械联轴器15 连接的机械联轴器操作件和操作方法17 一般情况下手动控制18 受限制的手动控制19 拉拔控制20 旋转控制序号国家标准图形符号说明21 推动操作22 接近效应操作23 接触效应操作24 紧急开关25 手轮操作26 脚踏操作27 杠杆操作28 可拆卸的手柄操作29 钥匙操作30 曲柄操作31 滚轮操作32 凸轮操作33 过电流保护的电磁操作34 电磁执行器操作35 热执行器操作36 电动机操作37 电钟操作导线的连接46 可拆卸的端子47 连接点交流器方框符号48 交换器一般符号转换器一般符号49 直流交流器50 整流器51 桥式全波整流器52 逆变器53 整流器/逆变器电动机启动器的方框符号54 电动机起动器的一般符号55 步进起动器56 调节-起动器电力、照明和电信布置插座68 单相插座69 暗装单相插座70 密闭防水单相插座71 防爆单相插座72 带保护触点插座带接地插孔的单相插座73 带接地插孔的暗装单相插座74 带接地插孔的密闭防水单相插座75 带接地插孔的防爆单相插座76 带接地插孔的三相插座77 带接地插孔的暗装三相插座78 带接地插孔的密闭防水三相插座79 带接地插孔的防爆三相插座80 插座箱板序号国家标准图形符号说明81 多个插座示出3个82 具有单极开关的插座83 具有隔离变压器的插座84 带熔断器的插座电力、照明和电信布置开关85 开关一般符号86 单极开关87 暗装单极开关88 密闭防水单极开关89 防爆单极开关90 双极开关91 暗装双极开关92 密闭防水双极开关93 防爆双极开关94 三极开关95 暗装三极开关96 密闭防水三极开关97 防爆三极开关98 单极拉线开关99 单极限时开关100 具有指示灯的开关101 双极开关单极三线102 调光器图集使用的范例和说明图形符号图集使用的范例和说明国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、柜的一般符号配电室及进线用开关柜多种电源配电箱盘画于墙外为明装,除注明外底边边距地米画于墙内为暗装,除注明外底边边距地米电力配电箱盘照明配电箱盘画于墙外为明装,除注明外底边边距地米,明装电能表板底距地米画于墙内为暗装,除注明外底边边距地米,明装电能表板底距地米电源切换箱盘画于墙外为明装,除注明外底边边距地米画于墙内为暗装,除注明外底边边距地米事故照明配电箱盘画于墙外为明装,除注明外底边边距地米画于墙内为暗装,除注明外底边边距地米组合开关箱画于墙外为明装,除注明外底边边距地米画于墙内为暗装,除注明外底边边距地米电铃操作盘除注明外,底边距地米吹风机操作盘距地米,容量见设计图纸配电盘编号圈内的数字为动力或照明的编号交流电动机除注明外,只做出线口,防水弯头距机座米,均附接地螺丝按钮盒圈或点数表示按钮数,除注明外,均为明装,距地米,按钮组合排列见设计图国标名称型号、规格、做法说明暗装单相三极防脱锁紧型插座带接地250伏-10安,距地米,居民住宅及儿童活动场所应采用安全插座,如采用普通插座时,应距地米暗装三相四极防脱锁紧型插座带接地380伏-20安,距地米安装T型插座50伏-10安,距地米见表注暗装调光开关调光开关,距地米见表注金属地面出线盒防水拉线开关单相二线250伏-3安,瓷制拉线开关单极二线250伏-3安拉线双控开关单极三线250伏-3安吊线灯附装拉线开关250伏-3安立轮式,开关绘制方向表示拉线开关的安装方向明装单极开关单极二线跷板式开关,250伏-6安见表注暗装单极开关单极二线跷板式开关,250伏-6安见表注明装双控开关单极三线跷板式开关,250伏-6安见表注暗装双控开关单极三线跷板式开关,250伏-6安见表注暗装按钮式定时开关250伏-6安见表注暗装拉线式定时开关250伏-6安暗装拉线式多控开关250伏-6安暗装按钮式多控开关 250伏-6安电铃开关 250伏-6安天棚灯座裸灯头容量和安装方式见设计图墙上灯座裸灯头各灯具一般符号灯具型号见本图集花灯符号下面的数字,为选用本图集中待选定型灯具的设计编号非定型特制灯具 具体要求详见工程图注,下面数字为区别种类的编号 荧光灯列带状排列荧光灯 规格、容量、型号、数量按工程设计图要求,施工中一般均应用高效节能型荧光灯灯具及与其配套的高可靠、高功率因素>的交流电子镇流器单管荧光灯 双管荧光灯 三管荧光灯 荧光灯花灯组合 防爆型光灯投光灯规格、容量详见设计图注图形符号 图 集 使 用 的 范 例 和 说 明 国 标名 称 型号、规格、做法说明电源引入线 除注明外,架空引入时,高度与一层顶板同一般电杆除有设计图或说明外,均按本图集带照明灯具的电杆带照明灯具的电杆及投照方向拉线的一般符号带撑杆的电杆带高桩拉线的电杆交流配电线路铝芯导线时为2根铜芯导线时为2根导线型号的选择详见工程设计说明;除工程设计图中注明外,暗敷时,按图集JD5-605~607选配相应的管径及线槽交流配电线路铝芯导线时为3根铜芯导线时为3根交流配电线路铝芯导线时为4根铜芯导线时为4根交流配电线路铝芯导线时为5根铜芯导线时为5根交流配电线路铝芯导线时为6根铜芯导线时为6根支路编号电缆穿管钢管、非金属管保护管径规格见具体工程图注中途穿线盒或分线盒做法见伸缩缝穿线盒做法见电缆人孔除注明外,见电缆手孔管线引向符号引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号线槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上避雷线除注明外,见避雷针双极带熔断器开关除注明外,均为HK1型单相胶壳闸三极带熔断器开关除注明外,均为HK1型三相胶壳闸双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关除注明外,均为HR3型熔断器式隔离开关图形符号图集使用的范例和说明国标名称型号、规格、做法说明熔断器除注明外,均为RC1A瓷插式熔断器指示式电流表、电压表除注明外,为1T1-A型交流电流表除注明外,为1T1-V型交流电压表有功电能表除注明外,均由供电部门备料安装虚线时为表位无功电能表除注明外,均由供电部门备料安装虚线时为表位安培表的换相开关伏特表的换相开关壁龛电话交接箱除注明外,暗装距地米室内电话分线盒除注明外,只做出线口,暗装距地米扬声器除注明外,距顶板米广播分线箱盘除注明外,暗装距地米电话线路末端线路,简化标注时,只注明电话对数RVB2×暗装时穿管1对12×SC15、PC15、TC20、FEC15、KRG202对22×3对32×4对42×5对52×广播线路除注明外,同电话线路注法,导线穿管见JD50-608电视线路除注明外,电缆采用SYY-75-5-1型,穿KRG15、FEC15、TC15,明、暗敷设有设计定设计照度表示100勒克司在工程平面图中标注的各种符号与代表名称在用电设备或电动机出线口处标写格式在电力或照明设备一般的标注方法在配电线路上的标写格式a-----设备编号;b-----额定功率千瓦;c-----路线首端熔断片或自动开关释放的电流安;d-----标高米; a-----设备编号;b-----设备型号;c-----设备功率千瓦;d-----导线型号;e-----导线根数;f-----导线截面毫米2;g-----导线敷设方式及部位末端支路只注编号时为:a-----回路编号;b-----导线型号;c-----导线根数;d-----导线截面;e-----敷设方式及穿管管径;f-----敷设部位;交流电对照明灯具的表达格式m-----交流系统电源第三相;f-----交流系统设备端第一相;U-----交流系统设备端第二相; 例:交流三相带中性线表示如下: 3N~50赫,380伏N-----中性线a-----灯具数;b-----型号或编号;c-----每盏灯的灯泡数或灯管数;d-----灯泡容量瓦;L-----光源种类;e-----安装高度米;f-----安装方式注:1.安装高度:壁灯时,指灯具中心与地距离;吊灯时,为灯具底部与地距离;2.灯具符号内已标注编号者,不再注明型号标注照明变压器规格的格式在电话交接箱上标写的格式标注相序的代号a-----一次电压伏; b-----二次电压伏; c-----额定容量伏.安a-----编号;b-----型号;c-----线序;d-----用户数L1-----交流系统电源第一相;L2-----交流系统电源第二相;L3-----交流系统电源第三相;U-----交流系统设备端第一相;V-----交流系统设备端第二相;W-----交流系统设备端第三相;N-----中性线标注线路的代号标写计算用的代号在电话线路上标写的格式PG-----配电干线;LG-----电力干线; MG-----照明干线; PFG-----配电分干线; LFG-----电力分干线; MFG-----照明分干线; KZ-----控制线Pe-----设备容量千瓦;Pis-----计算负荷安;Iis-----计算电流安;Iz-----整定电流安;Kx-----需要系数;ΔU%-----电压损失;cosφ-----功率因素a-----编号;b-----型号;c-----导线对数;d-----导线芯径毫米;e-----敷设方式和管径;f-----敷设部位表达线路敷设部位标注的文字代号表达内容标注代号对照英文代号汉语拼音代号本图集代号沿钢索敷设沿屋架或层架下弦敷设沿柱敷设沿墙敷设沿天棚敷设在能进人的吊顶内敷设暗敷在梁内暗敷在柱内暗敷在屋面内或顶板内暗敷在地面或者地板内暗敷在不能进入人的吊顶内暗敷在墙内SRBECLEWECEACEBCCLCCCFCACWCSLMZMQMPMPNMLAZAPADAPNAQASLMZMQMPMPNMLAZAPADAPNAQA管道工程图形符号| | | |管道及附件图形符号说明图形符号说明管道：用于一张图内只有一种管道四通连接管道：用汉语拼音字头表示管道类别流向导管：用图例表示管道类别坡向交叉管：指管道交叉不连接,在下方和后面的管道应断开套管伸缩器三通连接波形伸缩器弧形伸缩器管道滑动支架方形伸缩器保温管也适用于防结露管防水套管多孔管软管拆除管可挠曲橡胶接头地沟管管道固定支架防护套管管道立管检查口排水明沟清扫口排水暗沟通气帽弯折管表示管道向后弯90°雨水斗弯折管表示管道向前弯90°排水漏斗存水弯圆形地漏方型地漏阀门套筒自动冲洗箱挡墩洒水龙头室内消火栓单口化验龙头室内消火栓双口肘式开关水泵接合器消防喷头开式消防报警阀消防喷头闭式暖通工程图形符号线型图形符号说明图形符号说明粗实线细虚线中实线细点划线细实线细双点划线粗虚线折断线中虚线波浪线。
电气、水暖等工程图形符号大全表之欧阳史创编
建筑安装电气、水暖、通风等工程符号大全一、电气工程图形符号1、电气工程图形符号（P2）2、机械控制图形符号（P13）3、操作件和操作方法（P14）4、非电量控制及其他（导线的连接，交流器方框符号，电动机启动器的方框符号，接近和接触敏感器件，电力、照明和电信布置插座，电力、照明和电信布置开关）（P15）5、图集使用的范例和说明（P19）6、在工程平面图中标注的各种符号与代表名称（P25）7、表达线路敷设方式标注的文字代号（P26）8、表达线路敷设部位标注的文字代号（P27）9、表达照明灯具安装方式标注的文字代号（P27）二、管道工程图形符号1、管道及附件（P28）2、管道的连接（P29）3、阀门图形符号（P30）4、卫生器具及水池图形符号（P31）5、设备及仪表图形符号（P32）在消防图纸中，XL代表消防立管、WL代表污水立管、TL代表通气立管、JL代表给水立管、FL代表废水立管（排粪立管）、PL代表排水立管（或GL）、NL代表空调凝结水立管。
例如：XL-1、XL-2、XL-3是指第几条的意思。
例如：XL代表的意思是X代表消防，L代表立管，以此类推WL，W代表污水，L代表立管，假如图纸上标识着XL-45标识编号45的消防立管。

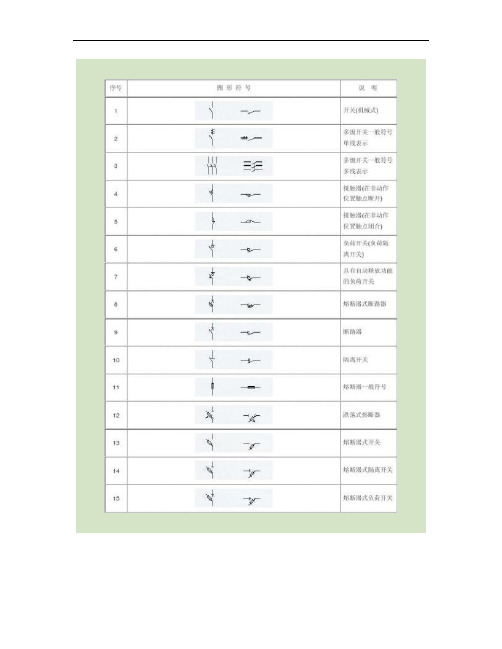

(一)、电气工程图形符号序号图形符号说明1 开关(机械式)2 多级开关一般符号单线表示3 多级开关一般符号多线表示4 接触器(在非动作位置触点断开)5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)7 具有自动释放功能的负荷开关8 熔断器式断路器9 断路器10 隔离开关11 熔断器一般符号12 跌落式熔断器13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关序号图形符号说明16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21 按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点序号图形符号说明31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极(一)电气工程图形符号--续表序号图形符号说明61 指示仪表(星号必须按规定予以代表)62 电压表63 电流表64 无功电流表65 最大需量指示器(由一台积算仪表操作的)66 无功功率表67 功率因素表68 频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称79 列架一般符号80 人工交换台、中断台、测量台、业务台等一般符号(一)电气工程图形符号--续表序号图形符号说明81 总配线架82 中间配线架83 走线架、电缆走道84 地面上明装走线槽85 地面下暗装走线槽86 交流母线87 直流母线88 装在支柱上的封闭式母线89 母线伸缩接头90 中性线91 保护线92 保护和中性共用线93 具有保护和中性的三相配线94 滑触线95 地下线路96 架空线路97 管道线路98 多孔(如6孔)管道线路99 具有埋入地下连接点的线路100 水下线路101 沿建筑物明敷设通信线路102 沿建筑物暗敷设通信线路103 电气排流电缆104 挂在钢索上的线路105 用单线表示的多回线路(或电缆管束) 106 导线、导线组、电路线路、母线一般符号107 三根导线108 四根导线109 事故照明线110 50V及其以下电力及照明线路(一)电气工程图形符号--续表序号图形符号说明111 控制及信号线路(电力及照明用)112 原电池或蓄电池113 原电池组或蓄电池组114 带抽头的原电池组或蓄电池组115 接地一般符号116 接机壳或接底板117 无噪声接地118 保护接地119 等电位120 电缆终端头123 控制和指示设备124 报警启动装置(点式-手动或自动) 125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动序号图形符号说明131 电铃132 扬声器133 发声器134 电话机2、机械控制序号国家标准图形符号说明1 机械的连接气动的连接液压的连接2 具有力或者运动指示方向的机械连接3 延时动作注：三角为指向返回方向4 自动复位注：三角为指向返回方向5 定位非自动复位6 脱离定位7 进入定位8 两器件间的机械联锁9 脱扣的锁扣器件10 扣住的锁扣器件11 堵塞器件12 向左边移动被堵塞的已堵住的堵塞器件13 机械联轴器、离合器14 脱开的机械联轴器15 连接的机械联轴器3、操作件和操作方法17 一般情况下手动控制18 受限制的手动控制19 拉拔控制20 旋转控制序号国家标准图形符号说明21 推动操作22 接近效应操作23 接触效应操作24 紧急开关25 手轮操作26 脚踏操作27 杠杆操作28 可拆卸的手柄操作29 钥匙操作30 曲柄操作31 滚轮操作32 凸轮操作33 过电流保护的电磁操作34 电磁执行器操作35 热执行器操作36 电动机操作37 电钟操作导线的连接46 可拆卸的端子47 连接点交流器方框符号48 交换器一般符号转换器一般符号49 直流交流器50 整流器51 桥式全波整流器52 逆变器53 整流器/逆变器电动机启动器的方框符号54 电动机起动器的一般符号55 步进起动器56 调节-起动器电力、照明和电信布置插座68 单相插座69 暗装单相插座70 密闭(防水)单相插座71 防爆单相插座72 带保护触点插座带接地插孔的单相插座73 带接地插孔的暗装单相插座74 带接地插孔的密闭(防水)单相插座75 带接地插孔的防爆单相插座76 带接地插孔的三相插座77 带接地插孔的暗装三相插座78 带接地插孔的密闭(防水)三相插座79 带接地插孔的防爆三相插座80 插座箱(板)序号国家标准图形符号说明81 多个插座(示出3个)82 具有单极开关的插座83 具有隔离变压器的插座84 带熔断器的插座电力、照明和电信布置开关85 开关一般符号86 单极开关87 暗装单极开关88 密闭(防水)单极开关89 防爆单极开关90 双极开关91 暗装双极开关92 密闭(防水)双极开关93 防爆双极开关94 三极开关95 暗装三极开关96 密闭(防水)三极开关97 防爆三极开关98 单极拉线开关99 单极限时开关100 具有指示灯的开关101 双极开关(单极三线)102 调光器5、图集使用的范例和说明图形符号图集使用的范例和说明国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、柜的一般符号配电室及进线用开关柜多种电源配电箱(盘)画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电力配电箱(盘)照明配电箱(盘) 画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地1.8米画于墙内为暗装,除注明外底边边距地1.4米,明装电能表板底距地1.8米电源切换箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米事故照明配电箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米组合开关箱画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电铃操作盘除注明外,底边距地1.2米吹风机操作盘距地1.2米,容量见设计图纸配电盘编号圈内的数字为动力或照明的编号交流电动机除注明外,只做出线口,防水弯头距机座0.2米,均附接地螺丝按钮盒圈或点数表示按钮数,除注明外,均为明装,距地 1.4米,按钮组合排列见设计图国标名称型号、规格、做法说明暗装单相三极防脱250伏-10安,距地0.3米,居民住宅及儿童活动场所应采锁紧型插座(带接地) 用安全插座,如采用普通插座时,应距地1.8米暗装三相四极防脱锁紧型插座(带接地)380伏-20安,距地0.3米安装T型插座50伏-10安,距地0.3米(见表注)暗装调光开关调光开关,距地1.4米(见表注)金属地面出线盒防水拉线开关(单相二线)250伏-3安,瓷制拉线开关(单极二线) 250伏-3安拉线双控开关(单极三线)250伏-3安吊线灯附装拉线开关250伏-3安(立轮式),开关绘制方向表示拉线开关的安装方向明装单极开关(单极二线)跷板式开关,250伏-6安(见表注)暗装单极开关(单极二线)跷板式开关,250伏-6安(见表注)明装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装按钮式定时开关250伏-6安(见表注)暗装拉线式定时开关250伏-6安暗装拉线式多控开关250伏-6安暗装按钮式多控开关250伏-6安电铃开关250伏-6安天棚灯座(裸灯头)容量和安装方式见设计图墙上灯座(裸灯头)各灯具一般符号灯具型号见本图集花灯符号下面的数字，为选用本图集中待选定型灯具的设计编号非定型特制灯具 具体要求详见工程图注，下面数字为区别种类的编号荧光灯列(带状排列荧光灯) 规格、容量、型号、数量按工程设计图要求，施工中一般均应用高效节能型荧光灯灯具及与其配套的高可靠、高功率因素(>0.95)的交流电子镇流器单管荧光灯 双管荧光灯 三管荧光灯 荧光灯花灯组合 防爆型光灯投光灯规格、容量详见设计图注图形符号 图 集 使 用 的 范 例 和 说 明 国 标名 称 型号、规格、做法说明电源引入线 除注明外,架空引入时,高度与一层顶板同一般电杆 除有设计图或说明外,均按本图集 带照明灯具的电杆带照明灯具的电杆及投照方向 拉线的一般符号 带撑杆的电杆 带高桩拉线的电杆 交流配电线路 铝芯导线时为2根 铜芯导线时为2根 导线型号的选择详见工程设计说明;除工程设计图中注明外,暗敷时,按图集JD5-605~607选配相应的管径及线槽交流配电线路 铝芯导线时为3根 铜芯导线时为3根 交流配电线路 铝芯导线时为4根 铜芯导线时为4根 交流配电线路 铝芯导线时为5根 铜芯导线时为5根 交流配电线路 铝芯导线时为6根 铜芯导线时为6根 支路编号电缆穿管(钢管、非金属管)保护 管径规格见具体工程图注中途穿线盒或分线盒做法见伸缩缝穿线盒做法见电缆人孔除注明外,见电缆手孔管线引向符号引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号线槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上避雷线除注明外,见避雷针双极带熔断器开关除注明外,均为HK1型单相胶壳闸三极带熔断器开关除注明外,均为HK1型三相胶壳闸双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关除注明外,均为HR3型熔断器式隔离开关图形符号图集使用的范例和说明国标名称型号、规格、做法说明熔断器除注明外,均为RC1A瓷插式熔断器指示式电流表、电压表除注明外,为1T1-A型交流电流表除注明外,为1T1-V型交流电压表有功电能表除注明外,均由供电部门备料安装(虚线时为表位) 无功电能表除注明外,均由供电部门备料安装(虚线时为表位) 安培表的换相开关伏特表的换相开关壁龛电话交接箱除注明外,暗装距地0.3米室内电话分线盒除注明外,只做出线口,暗装距地0.3米扬声器除注明外,距顶板0.5米广播分线箱(盘) 除注明外,暗装距地0.3米电话线路末端线路,简化标注时,只注明电话对数RVB(2×0.2) 暗装时穿管1对1(2×0.2)SC15、PC15、TC20、FEC15、(KRG)202对2(2×0.2)3对3(2×0.2)4对4(2×0.2)5对5(2×0.2)广播线路除注明外,同电话线路注法,导线穿管见JD50-608电视线路除注明外,电缆采用SYY-75-5-1型,穿(KRG)15、FEC15、TC15,明、暗敷设有设计定设计照度表示100勒克司a-----设备编号;b-----额定功率(千瓦);c-----路线首端熔断片或自动开关释放的电流(安);d-----标高(米); a-----设备编号;b-----设备型号;c-----设备功率(千瓦);d-----导线型号;末端支路只注编号时为:a-----回路编号;b-----导线型号;c-----导线根数;d-----导线截面;e-----导线根数;f-----导线截面(毫米2);g-----导线敷设方式及部位e-----敷设方式及穿管管径;f-----敷设部位;交流电对照明灯具的表达格式m-----交流系统电源第三相;f-----交流系统设备端第一相;U-----交流系统设备端第二相;例:交流三相带中性线表示如下:3N~50赫,380伏N-----中性线a-----灯具数;b-----型号或编号;c-----每盏灯的灯泡数或灯管数;d-----灯泡容量(瓦);L-----光源种类;e-----安装高度(米);f-----安装方式注:1.安装高度:壁灯时,指灯具中心与地距离;吊灯时,为灯具底部与地距离。
经典电气图形符号大全
×××电器符号大全×××KMQFQSFUFFPV PAPR PFPJ PJR128 烟 129 易爆气体 130手动启动CAD里配电系统图BVV-500(2x2.5)WC.CEC和ZR-BVV-500(2x4+1x2.5)WC.CEC 表示什么？BVV-500(2x2.5)WC.CECZR-BVV-500(2x4+1x2.5)WC.CEC分别代表什么第一个是说塑铜线两个2.5平方的第二个是说塑铜线两个4平方的+以一个2.5平方的问电气系统图中C65N-32A/2P ZR-BVV-3X4 分别代表什么意思C65N-开关型号(最大断路电流为65A)32A-额定断路电流(本开关断路电流为32A)2P-级数ZR-导线型号(ZR表示阻燃型)BVV-BVV铜芯圆型聚氯乙烯绝缘聚氯乙烯护套电线3X4-3根4mm2的导线电施图配电箱内的C65N—C63/3P和DPN—C32/2P的含义DPN：是DPN型断路器系列，C32/2P：是二相32A底座断路器,电大电流32A. BVV.BVVB电线的区别ZR—BV是什么电线用BVR能代替吗BVV,BVVB电线的区别就是BVV线是铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线,而BVVB是铜芯聚氯乙烯绝缘聚氯乙烯护套平型电线,二者的区别就是截面不一样,ZR-BV是阻燃铜芯聚氯乙烯绝缘电线,而BVR是铜芯聚氯乙烯绝缘软电线,你自己看你用在什么方面,要是要有阻燃作用,那就不能代替.BVV.BVVB是有护套的铜塑线，前者圆形，后者扁形。
ZR—BV是阻燃型的铜塑线（无护套，仅有绝缘）。
无阻燃要求时，BVR可以替代ZR—BV，但不划算，BVR价格要相对高些请问电线电缆中"BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV人家问平常用的电线市面上BV,BVR,RV,RVV，不是那些大截面工程用的电缆B系列归类属于布电线，所以开头用B，电压：300/500VV就是PVC聚氯乙烯，也就是（塑料）L就是铝芯的代码R就是(软)的意思，要做到软，就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套RVV和AVVR为软铜芯聚氯乙烯绝缘聚氯乙烯护套电缆看JB8734-1998SYV表示同轴电缆电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码－（用数字表示，太多了，懒得写了）七、特殊产品代码－TH湿热带，TA干热带；破折号八、额定电压－单位KV。
电气工程常用图形符号整理概要
时间继电器的电气控制系统中是一个非常重要的元器件。
一般分为通电延时和断电延时两种类型。
在绘制和识别电气原理图时，时间继电器的图形符号很容易让人混扰。
特别是时间继电器的延时触点，在使用时，一般让人无法确定。
时间继电器的文字符号是KT
一、时间继电器的线圈图形符号
时间继电器分为通电延时和断电延时，图1是通电延时线圈图形符号，图2是断电延时线圈图形符号。
二、时间继电器的触点图形符号
时间继电器得触点图形符号主要是触点的半圆符号的开口的指向，遵循的原则是：半圆开口方向是触点延时动作的指向。
如图3，是通电延时的各种触点的图形符号。
如图4，是断电延时的各种触点的图形符号。
电阻色环代表意义:。
电气原理图符号大全
(一)序号图形符号说明1 开关(机械式)2 多级开关一般符号单线表示3 多级开关一般符号多线表示4 接触器(在非动作位置触点断开)5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)7 具有自动释放功能的负荷开关8 熔断器式断路器9 断路器10 隔离开关11 熔断器一般符号12 跌落式熔断器13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关(二)图形符号说明16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21 按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注:θ可用动作温度代替26 热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28 动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点电气工程图形符号(三)号图形符号说明31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35接通的连接片36换接片37 双绕组变压器38 三绕组变压器39 自耦变压器40 电抗器扼流图41 电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接电气工程图形符号(四)序号图形符号说明46 三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接48 三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53自动重闭合器件54电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器电气工程图形符号(六)序号图形符号说明61 指示仪表(星号必须按规定予以代表)62 电压表63 电流表64 无功电流表65 最大需量指示器(由一台积算仪表操作的)66 无功功率表67 功率因素表68频率表69温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73 电能表(瓦特小时表)74 无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称79 列架一般符号80 人工交换台、中断台、测量台、业务台等一般符号电气工程图形符号(七)序号图形符号说明111 控制及信号线路(电力及照明用) 112 原电池或蓄电池113 原电池组或蓄电池组114 带抽头的原电池组或蓄电池组115 接地一般符号116 接机壳或接底板无噪声接地117保护接地118119 等电位120 电缆终端头121 电力电缆直通接线盒122 电力电缆连接盒电力电缆分线盒123 控制和指示设备124 报警启动装置(点式-手动或自动) 125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动电气工程图形符号(八)序号图形符号说明131 电铃132 扬声器133 发声器134 电话机135 照明信号136 手动报警器137 感烟火灾探测器感温火灾探测器138气体火灾探测器139140 火警电话机141 报警发声器142 有视听信号的控制和显示设备143 在专用电路上的事故照明灯144 自带电源的事故照明灯装置(应急灯) 145 警卫信号探测器146 警卫信号区域报警器147 警卫信号总报警器148 逃生路线,逃生方向149 逃生路线,最终出品150 二氧化碳消防设备辅助符合152 氧化剂消防设备辅助符号153 卤代烷消防设备辅助符号电气工程图形符号(九)序号国家标准图形符号说明机械控制1 机械的连接气动的连接液压的连接2 具有力或者运动指示方向的机械连接3 延时动作注：三角为指向返回方向4 自动复位注：三角为指向返回方向5 定位非自动复位6 脱离定位7 进入定位8两器件间的机械联锁9脱扣的锁扣器件10 扣住的锁扣器件11 堵塞器件12 向左边移动被堵塞的已堵住的堵塞器件13 机械联轴器、离合器14 脱开的机械联轴器15 连接的机械联轴器操作件和操作方法17 一般情况下手动控制18 受限制的手动控制19 拉拔控制20 旋转控制电气工程图形符号(十)序号国家标准图形符号说明21 推动操作22 接近效应操作23 接触效应操作24 紧急开关25 手轮操作26 脚踏操作27 杠杆操作28 可拆卸的手柄操作钥匙操作2930曲柄操作31 滚轮操作32 凸轮操作33 过电流保护的电磁操作34 电磁执行器操作35 热执行器操作36 电动机操作37 电钟操作非电量控制及其他38 液位控制39 计数控制40 流体控制电气工程图形符号(十一)序号国家标准图形符号说明41 气流控制42 温度控制(θ可用t代替)43 压力控制44 滑动控制45 端子导线的连接46 可拆卸的端子47 连接点交流器方框符号48 交换器一般符号转换器一般符号49直流交流器50 整流器51 桥式全波整流器52 逆变器53 整流器/逆变器电动机启动器的方框符号54 电动机起动器的一般符号55 步进起动器56 调节-起动器57 带自动释放的起动器58 可逆式电动机直接在线接触器式起动器可逆式电动机满压接触器式起动器59 星-三角起动器60 自耦变压器式起动器61 带可控整流器的调节-起动器电气工程图形符号(十二)序国家标准图形符号说明号接近和接触敏感器件62 接近传感器63 接触传感器64 接近开关动合触点65 接触敏感开关动合触点66 磁铁接近时动作的接近开关,动合触点67 铁接近时动作的接近开关,动断触点电力、照明和电信布置插座68 单相插座暗装单相插座69密闭(防水)单相插座7071 防爆单相插座72 带保护触点插座带接地插孔的单相插座73 带接地插孔的暗装单相插座74 带接地插孔的密闭(防水)单相插座75 带接地插孔的防爆单相插座76 带接地插孔的三相插座77 带接地插孔的暗装三相插座78 带接地插孔的密闭(防水)三相插座79 带接地插孔的防爆三相插座80 插座箱(板)电气工程图形符号(十三)序号国家标准图形符号说明81 多个插座(示出3个)82 具有单极开关的插座83 具有隔离变压器的插座84 带熔断器的插座电力、照明和电信布置开关85 开关一般符号86 单极开关87 暗装单极开关密闭(防水)单极开关88防爆单极开关8990 双极开关91 暗装双极开关92 密闭(防水)双极开关93 防爆双极开关94 三极开关95 暗装三极开关96 密闭(防水)三极开关97 防爆三极开关98 单极拉线开关99 单极限时开关100 具有指示灯的开关101 双极开关(单极三线) 102 调光器电气工程图形符号(十四)图形符号图集使用的范例和说明国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、柜的一般符号配电室及进线用开关柜多种电源配电箱(盘)画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电力配电箱(盘)照明配电箱(盘) 画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地1.8米画于墙内为暗装,除注明外底边边距地1.4米,明装电能表板底距地1.8米电源切换箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米事故照明配电箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米组合开关箱画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电铃操作盘除注明外,底边距地1.2米吹风机操作盘距地1.2米,容量见设计图纸配电盘编号圈内的数字为动力或照明的编号交流电动机除注明外,只做出线口,防水弯头距机座0.2米,均附接地螺丝按钮盒圈或点数表示按钮数,除注明外,均为明装,距地1.4米,按钮组合排列见设计图立柱式按钮箱风扇一般符号除注明外,只做出线盒及吊钩暖风机或冷风机轴流风扇风扇电阻开关除注明外,距地1.4米电铃除注明外,距地0.3米号志箱交流电钟除注明外,只做出线口(明线时,用明插座),距顶0.3米明装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米(见本表注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米暗装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米(见表下注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米,容量选用见设计图暗装单相二级防脱锁紧型插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米电气工程图形符号(十五)图形符号图集使用的范例和说明国标名称型号、规格、做法说明暗装单相三极防脱锁250伏-10安,距地0.3米,居民住宅及儿童活动场所应采用安全插紧型插座(带接地) 座,如采用普通插座时,应距地1.8米暗装三相四极防脱锁380伏-20安,距地0.3米紧型插座(带接地)安装T型插座50伏-10安,距地0.3米(见表注)暗装调光开关调光开关,距地1.4米(见表注)金属地面出线盒防水拉线开关(单相二250伏-3安,瓷制线)拉线开关(单极二线) 250伏-3安拉线双控开关(单极三250伏-3安线)吊线灯附装拉线开关250伏-3安(立轮式),开关绘制方向表示拉线开关的安装方向明装单极开关(单极二跷板式开关,250伏-6安(见表注)线)暗装单极开关(单极二跷板式开关,250伏-6安(见表注)线)明装双控开关(单极三跷板式开关,250伏-6安(见表注)线)暗装双控开关(单极三跷板式开关,250伏-6安(见表注)线)暗装按钮式定时开关250伏-6安(见表注)暗装拉线式定时开关250伏-6安暗装拉线式多控开关250伏-6安暗装按钮式多控开关250伏-6安电铃开关250伏-6安天棚灯座(裸灯头)容量和安装方式见设计图墙上灯座(裸灯头)各灯具一般符号 灯具型号见本图集花灯 符号下面的数字，为选用本图集中待选定型灯具的设计编号 非定型特制灯具 具体要求详见工程图注，下面数字为区别种类的编号荧光灯列(带状排列荧光灯) 规格、容量、型号、数量按工程设计图要求，施工中一般均应用高效节能型荧光灯灯具及与其配套的高可靠、高功率因素(>0.95)的交流电子镇流器单管荧光灯双管荧光灯 三管荧光灯荧光灯花灯组合 防爆型光灯投光灯 规格、容量详见设计图注电气工程图形符号(十六)图形符号图 集 使 用 的 范 例 和 说 明 国 标名 称 型号、规格、做法说明电源引入线 除注明外,架空引入时,高度与一层顶板同一般电杆 除有设计图或说明外,均按本图集带照明灯具的电杆 带照明灯具的电杆及投照方向拉线的一般符号 带撑杆的电杆带高桩拉线的电杆交流配电线路 铝芯导线时为2根铜芯导线时为2根 导线型号的选择详见工程设计说明;除工程设计交流配电线路铝芯导线时为3根铜芯导线时为3根图中注明外,暗敷时,按图集JD5-605~607选配相应的管径及线槽交流配电线路铝芯导线时为4根铜芯导线时为4根交流配电线路铝芯导线时为5根铜芯导线时为5根交流配电线路铝芯导线时为6根铜芯导线时为6根支路编号电缆穿管(钢管、非金属管)保护管径规格见具体工程图注中途穿线盒或分线盒做法见伸缩缝穿线盒做法见电缆人孔除注明外,见电缆手孔管线引向符号引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号线槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上避雷线除注明外,见避雷针双极带熔断器开关除注明外,均为HK1型单相胶壳闸三极带熔断器开关除注明外,均为HK1型三相胶壳闸双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关除注明外,均为HR3型熔断器式隔离开关电气工程图形符号(十七)图形符号图集使用的范例和说明国标名称型号、规格、做法说明熔断器除注明外,均为RC1A瓷插式熔断器指示式电流表、电压表除注明外,为1T1-A型交流电流表除注明外,为1T1-V型交流电压表有功电能表除注明外,均由供电部门备料安装(虚线时为表位) 无功电能表除注明外,均由供电部门备料安装(虚线时为表位) 安培表的换相开关伏特表的换相开关壁龛电话交接箱除注明外,暗装距地0.3米室内电话分线盒除注明外,只做出线口,暗装距地0.3米扬声器除注明外,距顶板0.5米广播分线箱(盘) 除注明外,暗装距地0.3米电话线路末端线路,简化标注时,只注明电话对数RVB(2×0.2)暗装时穿管1对1(2×0.2)SC15、PC15、TC20、FEC15、(KRG)202对2(2×0.2)3对3(2×0.2)4对4(2×0.2)5对5(2×0.2)广播线路除注明外,同电话线路注法,导线穿管见JD50-608电视线路除注明外,电缆采用SYY-75-5-1型,穿(KRG)15、FEC15、TC15,明、暗敷设有设计定设计照度表示100勒克司安装或敷设高度(米) 自室内该处地面算起安装或敷设高度(米) 自室外该处地面算起消防专用按钮SFAN-1型实验室用暗装塑料插销组板安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米实验室用暗装插销组板安装高度:除注明者外,距地1.2米;装于依墙实验台处,距台面上0.3米实验室插销组板、箱编号圈内数字:A为分盘号;B为设计选定插销组板或箱的排列方案实验室明装接地端子板右下角数字表示安装接地端子的节数,由设计选定.安装高度:除注明外,距地3米实验室暗装接地端子箱接地接线柱板采用633型100安接线柱组合。
电气、水暖等工程图形符号大全表
建筑安装电气、水暖、通风等工程符号大全一、电气工程图形符号1、电气工程图形符号（P2）2、机械控制图形符号（P13）3、操作件和操作方法（P14）4、非电量控制及其他（导线的连接，交流器方框符号，电动机启动器的方框符号，接近和接触敏感器件，电力、照明和电信布置插座，电力、照明和电信布置开关）（P15）5、图集使用的范例和说明（P19）6、在工程平面图中标注的各种符号与代表名称（P25）7、表达线路敷设方式标注的文字代号（P26）8、表达线路敷设部位标注的文字代号（P27）9、表达照明灯具安装方式标注的文字代号（P27）二、管道工程图形符号1、管道及附件（P28）2、管道的连接（P29）3、阀门图形符号（P30）4、卫生器具及水池图形符号（P31）5、设备及仪表图形符号（P32）(一)、电气工程图形符号(一)电气工程图形符号--续表(一)电气工程图形符号--续表(一)电气工程图形符号--续表5、图集使用的范例和说明管线引向符号 引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上 电缆桥架封闭式母线引向符号 线 槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上 避雷线 除注明外,见 避雷针双极带熔断器开关 除注明外,均为HK1型单相胶壳闸三极带熔断器开关 除注明外,均为HK1型三相胶壳闸双极带熔断器开关 除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关 除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关 除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关除注明外,均为HR3型熔断器式隔离开关6、在工程平面图中标注的各种符号与代表名称(二)、管道工程图形符号管道及附件| 管道的连接 | 阀门 | 卫生器具及水池 | 设备及仪表（三）、暖通工程图形符号。
电气、水暖等工程图形符号大全表
建筑装配电气.水暖.通风等工程符号大全一.电气工程图形符号1.电气工程图形符号（P2）2.机械掌握图形符号（P13）3.操纵件和操纵办法（P14）4.非电量掌握及其他（导线的衔接,交换器方框符号,电念头启动器的方框符号,接近和接触迟钝器件,电力.照明和电信安插插座,电力.照明和电信安插开关）（P15）5.图集运用的典范和解释（P19）6.在工程平面图中标注的各类符号与代表名称（P25）7.表达线路敷设方法标注的文字代号（P26）8.表达线路敷设部位标注的文字代号（P27）9.表达照明灯具装配方法标注的文字代号（P27）二.管道工程图形符号1.管道及附件（P28）2.管道的衔接（P29）3.阀门图形符号（P30）4.卫生器具及水池图形符号（P31）5.装备及内心图形符号（P32）在消防图纸中,XL代表消防立管.WL代表污水立管.TL代表通气立管.JL 代表给水立管.FL代表废水立管（排粪立管）.PL代表排水立管（或GL）.NL代表空调凝聚水立管.例如：XL-1.XL-2.XL-3是指第几条的意思.例如：XL代表的意思是X代表消防,L代表立管,以此类推WL,W代表污水,L代表立管,假如图纸上标识着XL-45标识编号45的消防立管.(一).电气工程图形符号序号图形符号说明1 开关(机械式)2 多级开关一般符号单线暗示3 多级开关一般符号多线暗示4 接触器(在非动作地位触点断开)5 接触器(在非动作地位触点闭合)6 负荷开关(负荷隔分开关)7 具有主动释放功效的负荷开关8 熔断器式断路器9 断路器10 隔分开关11 熔断器一般符号12 跌落式熔断器13 熔断器式开关14 熔断器式隔分开关15 熔断器式负荷开关序号图形符号说明16 当操纵器件被吸应时延时闭合的动合触点17 当操纵器件被释放时延时闭合的动合触点18 当操纵器件被释放时延时闭合的动断触点19 当操纵器件被吸应时延时闭合的动断触点20 当操纵器件被吸应时延时闭合和释放时延时断开的动合触点21 按钮开关(不闭锁)22 旋钮开关.扭转开关(闭锁)23 地位开关,动合触点限制开关,动合触点24 地位开关,动断触点限制开关,动断触点序号图形符号说明31 当操纵器件被吸合或释放时,临时闭合的过渡动合触点32 座(内孔的)或插座的一个极(一)电气工程图形符号--续表序号图形符号说明61 指导内心(星号必须按划定予以代表)62 电压表63 电流表64 无功电流表65 最大需量指导器(由一台积算内心操纵的)66 无功功率表67 功率身分表68 频率表69 温度计.高温计(θ可由t代替)70 转速表71 积算内心.电能表(星号必须按划定予以代替)72 安培小时计78 屏.盘.架一般符号注:可用文字符号或型号暗示装备名称79 列架一般符号80 人工交换台.中止台.测量台.营业台等一般符号(一)电气工程图形符号--续表序号图形符号说明81 总配线架82 中央配线架83 走线架.电缆走道84 地面上明装走线槽85 地面下暗装走线槽86 交换母线87 直流母线88 装在支柱上的关闭式母线89 母线伸缩接头90 中性线91 呵护线92 呵护和中性共用线93 具有呵护和中性的三相配线94 滑触线95 地下线路96 架空线路97 管道线路98 多孔(如6孔)管道线路99 具有埋入地下衔接点的线路100 水下线路101 沿建筑物明敷设通讯线路102 沿建筑物暗敷设通讯线路103 电气排流电缆104 挂在钢索上的线路105 用单线暗示的多回线路(或电缆牵制)106 导线.导线组.电路线路.母线一般符号107 三根导线108 四根导线109 变乱照明线110 50V及其以下电力及照明线路(一)电气工程图形符号--续表序号图形符号说明111 掌握及旌旗灯号线路(电力及照明用) 112 原电池或蓄电池113 原电池组或蓄电池组114 带抽头的原电池组或蓄电池组115 接地一般符号116 接机壳或接底板117 无噪声接地118 呵护接地119 等电位120 电缆终端头123 掌握和指导装备124 报警启动装配(点式-手动或主动) 125 线型探测器126 火警报警装配127 热128 烟129 易爆气体130 手动启动序号图形符号说明131 电铃132 扬声器133 发声器134 德律风机2.机械控制序号国家标准图形符号说明1 机械的衔接气动的衔接液压的衔接2 具有力或者活动指导偏向的机械衔接3 延时动作注：三角为指向返回偏向4 主动复位注：三角为指向返回偏向5 定位非主动复位6 离开定位7 进入定位8 两器件间的机械联锁9 脱扣的锁扣器件10 扣住的锁扣器件11 堵塞器件12 向左边移动被堵塞的已堵住的堵塞器件13 机械联轴器.聚散器14 脱开的机械联轴器15 衔接的机械联轴器3.操作件和操作方法17 一般情形下手动掌握18 受限制的手动掌握19 拉拔掌握20 扭转掌握序号国家标准图形符号说明21 推进操纵22 接近效应操纵23 接触效应操纵24 紧迫开关25 手轮操纵26 脚踏操纵27 杠杆操纵28 可装配的手柄操纵29 钥匙操纵30 曲柄操纵31 滚轮操纵32 凸轮操纵33 过电流呵护的电磁操纵34 电磁履行器操纵35 热履行器操纵36 电念头操纵37 电钟操纵导线的连接46 可装配的端子47 衔接点交流器方框符号48 交换器一般符号转换器一般符号49 直流交换器50 整流器51 桥式全波整流器52 逆变器53 整流器/逆变器电动机启动器的方框符号54 电念头起动器的一般符号55 步进起动器56 调节-起动器电力.照明和电信布置插座68 单相插座69 暗装单相插座70 密闭(防水)单相插座71 防爆单相插座72 带呵护触点插座带接地插孔的单相插座73 带接地插孔的暗装单相插座74 带接地插孔的密闭(防水)单相插座75 带接地插孔的防爆单相插座76 带接地插孔的三相插座77 带接地插孔的暗装三相插座78 带接地插孔的密闭(防水)三相插座79 带接地插孔的防爆三相插座80 插座箱(板)序号国家标准图形符号说明81 多个插座(示出3个)82 具有单极开关的插座83 具有隔离变压器的插座84 带熔断器的插座电力.照明和电信布置开关85 开关一般符号86 单极开关87 暗装单极开关88 密闭(防水)单极开关89 防爆单极开关90 双极开关91 暗装双极开关92 密闭(防水)双极开关93 防爆双极开关94 三极开关95 暗装三极开关96 密闭(防水)三极开关97 防爆三极开关98 单极拉线开关99 单极限时开关100 具有指导灯的开关101 双极开关(单极三线)102 调光器5.图集使用的范例和说明图形符号图集使用的范例和说明国标名称型号.规格.做法解释变电所室外箱式变电所杆上变电所屏.台.箱.柜的一般符号配电室及进线用开关柜多种电源配电箱(盘)画于墙外为明装,除注明外底边边距地1.2米电力配电箱(盘)照明配电箱(盘) 画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地1.8米电源切换箱(盘)画于墙外为明装,除注明外底边边距地1.2米变乱照明配电箱(盘)画于墙外为明装,除注明外底边边距地1.2米组合开关箱画于墙外为明装,除注明外底边边距地1.2米电铃操纵盘吹风机操纵盘距地1.2米,容量见设计图纸配电盘编号圈内的数字为动力或照明的编号交换电念头除注明外,只做出线口,防水弯头距机座0.2米,均附接地螺丝按钮盒圈或点数暗示按钮数,除注明外,均为明装,距地 1.4米,按钮组合分列见设计图国标名称型号.规格.做法解释暗装单相三极防脱锁紧型插座(带接地)暗装三相四极防脱锁紧型插座(带接地)装配T型插座50伏-10安,距地0.3米(见表注)暗装调光开关调光开关,距地1.4米(见表注)金属地面出线盒防水拉线开关(单相二线)250伏-3安,瓷制拉线开关(单极二线) 250伏-3安拉线双控开关(单极三线)250伏-3安吊线灯附装拉线开关250伏-3安(立轮式),开关绘制偏向暗示拉线开关的装配偏向明装单极开关(单极二线)跷板式开关,250伏-6安(见表注)暗装单极开关(单极二线)跷板式开关,250伏-6安(见表注)明装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装双控开关(单极三线)跷板式开关,250伏-6安(见表注)暗装按钮式准时开关250伏-6安(见表注)暗装拉线式准时开关250伏-6安暗装拉线式多控开关250伏-6安暗装按钮式多控开关250伏-6安电铃开关250伏-6安天棚灯座(裸灯头)容量和装配方法见设计图墙上灯座(裸灯头)花灯符号下面的数字,为选用本图分散待选定型灯具的设计编号非定型特制灯具 具体请求详见工程图注,下面数字为差别种类的编号荧光灯列(带状分列荧光灯) 规格.容量.型号.数目按工程设计图请求,施工中一般均运用高效节能型荧光灯灯具及与其配套的高靠得住.高功率身分(>0.95)的交换电子镇流器单管荧光灯 双管荧光灯 三管荧光灯 荧光灯花灯组合 防爆型光灯投光灯规格.容量详见设计图注图形符号 图 集 使 用 的 范 例 和 说 明 国 标名 称 型号.规格.做法解释电源引入线 除注明外,架空引入时,高度与一层顶板同一般电杆 除有设计图或解释外,均按本图集 带照明灯具的电杆带照明灯具的电杆及投照偏向 拉线的一般符号 带撑杆的电杆 带高桩拉线的电杆 交换配电线路 铝芯导线时为2根 铜芯导线时为2根 导线型号的选择详见工程设计解释;除工程设计图中注明外,暗敷时,按图集JD5-605~607选配响应的管径及线槽交换配电线路 铝芯导线时为3根 铜芯导线时为3根 交换配电线路 铝芯导线时为4根 铜芯导线时为4根 交换配电线路 铝芯导线时为5根 铜芯导线时为5根 交换配电线路 铝芯导线时为6根 铜芯导线时为6根 歧路编号电缆穿管(钢管.非金属管)呵护 管径规格见具体工程图注 半途穿线盒或分线盒做法见伸缩缝穿线盒做法见电缆人孔除注明外,见电缆手孔管线引向符号引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架关闭式母线引向符号线槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上避雷线除注明外,见避雷针双极带熔断器开关除注明外,均为HK1型单相胶壳闸三极带熔断器开关除注明外,均为HK1型三相胶壳闸双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相低压断路器规格.型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔分开关除注明外,均为HR3型熔断器式隔分开关图形符号图集使用的范例和说明国标名称型号.规格.做法解释熔断器除注明外,均为RC1A瓷插式熔断器指导式电流表.电压表除注明外,为1T1-A型交换电流表除注明外,为1T1-V型交换电压表有功电能表除注明外,均由供电部分备料装配(虚线时为表位) 无功电能表除注明外,均由供电部分备料装配(虚线时为表位)安培表的换相开关伏特表的换相开关壁龛德律风交代箱室内德律风分线盒扬声器广播分线箱(盘)德律风线路末尾线路,简化标注时,只注明德律风对数RVB(2×0.2) 暗装时穿管1对1(2×0.2)SC15.PC15.TC20.FEC15.(KRG)202对2(2×0.2)3对3(2×0.2)4对4(2×0.2)5对5(2×0.2)广播线路除注明外,同德律风线路注法,导线穿鄙见JD50-608电视线路除注明外,电缆采取SYY-75-5-1型,穿(KRG)15.FEC15.TC15,明.暗敷设有设计定设计照度暗示100勒克司6.在工程平面图中标注的各类符号与代表名称a-----装备编号;b-----额定功率(千瓦);c-----路线首端熔断片或主动开关释放的电流(安);d-----标高(米); a-----装备编号;b-----装备型号;c-----装备功率(千瓦);d-----导线型号;e-----导线根数;f-----导线截面(毫米2);g-----导线敷设方法及部位末尾歧路只注编号时为:a-----回路编号;b-----导线型号;c-----导线根数;d-----导线截面;e-----敷设方法及穿管管径;f-----敷设部位;交流电对比明灯具的表达格局m-----交换体系电源第三相;f-----交换体系装备端第一相;U-----交换体系装备端第二相; 例:交换三相带中性线暗示如下: 3N~50赫,380伏N-----中性线a-----灯具数;b-----型号或编号;c-----每盏灯的灯泡数或灯管数; d-----灯泡容量(瓦);L-----光源种类;f-----装配方法注:1.装配高度:壁灯时,指灯具中间与地距离;吊灯时,为灯具底部与地距离.2.灯具符号内已标注编号者,不再注明型号标注照明变压器规格的格局在德律风交代箱上标写的格局标注相序的代号a-----一次电压(伏); b-----二次电压(伏); c-----额定容量(伏.安) a-----编号;b-----型号;c-----线序;d-----用户数L1-----交换体系电源第一相;L2-----交换体系电源第二相;L3-----交换体系电源第三相;U-----交换体系装备端第一相;V-----交换体系装备端第二相;W-----交换体系装备端第三相;N-----中性线标注线路的代号标写盘算用的代号在德律风线路上标写的格局PG-----配电干线; LG-----电力干线; MG-----照明干线; PFG-----配电分干线; LFG-----电力分干线; MFG-----照明分干线; KZ-----掌握线Pe-----装备容量(千瓦);Pis-----盘算负荷(安);Iis-----盘算电流(安);Iz-----整定电流(安);Kx-----须要系数;ΔU%-----电压损掉;cosφ-----功率身分a-----编号;b-----型号;c-----导线对数;d-----导线芯径(毫米);e-----敷设方法和管径;f-----敷设部位8.表达线路敷设部位标注的文字代号表达内容标注代号对照英文代号汉语拼音代号本图集代号沿钢索敷设沿屋架或层架下弦敷设沿柱敷设沿墙敷设沿天棚敷设在能进人的吊顶内敷设暗敷在梁内暗敷在柱内暗敷在屋面内或顶板内暗敷在地面或者地板内暗敷在不克不及进入人的吊顶内暗敷在墙内SRBECLEWECEACEBCCLCCCFCACWCSLMZMQMPMPNMLAZAPADAPNAQASLMZMQMPMPNMLAZAPADAPNAQA(二).管道工程图形符号管道及附件| 管道的衔接 | 阀门 | 卫生器具及水池 | 装备及内心图形符号说明图形符号说明管道：用于一张图内只有一种管道四通衔接管道：用汉语拼音字头暗示管道类别流向导管：用图例暗示管道类别坡向交叉管：指管道交叉不衔接,鄙人方和后面的管道应断开套管伸缩器三通衔接波形伸缩器弧形伸缩器管道滑动支架方形伸缩器保温管也实用于防结露管防水套管多孔管软管裁撤管可挠曲橡胶接头地沟管管道固定支架防护套管管道立管检讨口排水明沟清扫口排水暗沟通气帽弯折管暗示管道向后弯90°雨水斗弯折管暗示管道向前弯90°排水漏斗存水弯圆形地漏方型地漏阀门套筒主动冲洗箱挡墩化验龙头室内消火栓(双口)肘式开关水泵接合器消防喷头(开式)消防报警阀消防喷头(闭式)（三）.暖通工程图形符号1.线型图形符号说明图形符号说明粗实线细虚线中实线细点划线细实线细双点划线粗虚线折断线中虚线波浪线。
电气CAD图形符号大全
电气CAD图形符号大全电气工程图形符号(一)序号图形符号说明1 开关(机械式)2 多级开关一般符号单线表示3 多级开关一般符号多线表示4 接触器(在非动作位置触点断开)5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)7 具有自动释放功能的负荷开关8 熔断器式断路器9 断路器10 隔离开关11 熔断器一般符号12 跌落式熔断器13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关电气工程图形符号(二)图形符号说明16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点 18 当操作器件被释放时延时闭合的动断触点19 当操作器件被吸合时延时闭合的动断触点当操作器件被吸合时延时闭合和释放时延时断开20 的动合触点21 按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)位置开关,动合触点 23 限制开关,动合触点位置开关,动断触点 24 限制开关,动断触点热敏开关,动合触点 25 注:θ可用动作温度代替热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点 26 27 具有热元件的气体放电管荧光灯起动器动合(常开)触点 28 注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点电气工程图形符号(三)号图形符号说明当操作器件被吸合或释放时,暂时闭合的过渡动合31 触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39 自耦变压器电抗器 40 扼流图电流互感器 41 脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器具有有载分接开关的三相三绕组变压器，有中性44 点引出线的星形-三角形连接三相三绕组变压器，两个绕组为有中性点引出线45 的星形，中性点接地，第三绕组为开口三角形连接电气工程图形符号(四)序号图形符号说明三相变压器 46 星形-三角形连接具有有载分接开关的三相变压器星形-三角形连 47 接三相变压器 48 星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号可变电阻器 55 可调电阻器 56 滑动触点电位器57 预调电位器58 电容器一般符号可变电容器 59 可调电容器60 双联同调可变电容器电气工程图形符号(六)序号图形符号说明61 指示仪表(星号必须按规定予以代表) 62 电压表 63 电流表64 无功电流表65 最大需量指示器(由一台积算仪表操作的)66 无功功率表67 功率因素表68 频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73 电能表(瓦特小时表)74 无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)由电能表操纵的带有打印器材的遥测仪表(转发77 器)屏、盘、架一般符号 78 注:可用文字符号或型号表示设备名称79 列架一般符号人工交换台、中断台、测量台、业务台等一般符80 号电气工程图形符号(七)序号图形符号说明111 控制及信号线路(电力及照明用) 112 原电池或蓄电池113 原电池组或蓄电池组114 带抽头的原电池组或蓄电池组115 接地一般符号116 接机壳或接底板117 无噪声接地118 保护接地119 等电位120 电缆终端头121 电力电缆直通接线盒电力电缆连接盒 122 电力电缆分线盒123 控制和指示设备124 报警启动装置(点式-手动或自动) 125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动。
