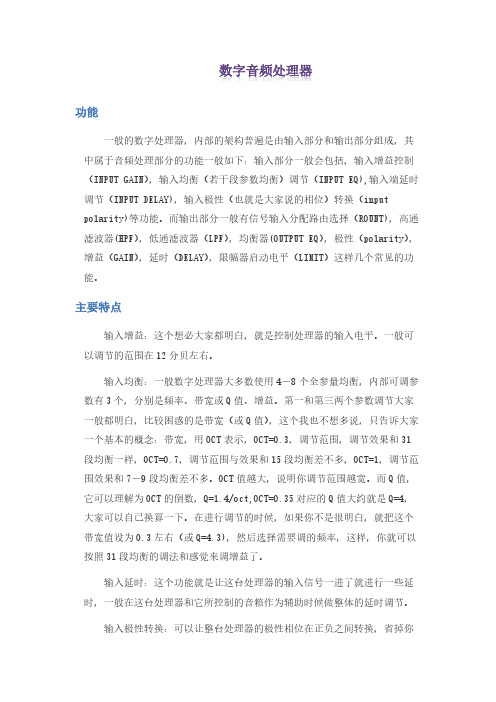

数字音频处理器一般的数字处理器，内部的架构普遍是由输入部分和输出部分组成，其中属于音频处理部分的功能一般如下：输入部分一般会包括，输入增益控制（INPUT GAIN），输入均衡（若干段参数均衡）调节（INPUT EQ),输入端延时调节（INPUT DELAY)，输入极性（也就是大家说的相位）转换（inputpolarity)等功能。
而输出部分一般有信号输入分配路由选择（ROUNT)，高通滤波器(HPF），低通滤波器（LPF），均衡器(OUTPUT EQ），极性（polarity），增益（GAIN），延时（DELAY），限幅器启动电平（LIMIT）这样几个常见的功能。
输入增益：这个想必大家都明白，就是控制处理器的输入电平。
一般可以调节的范围在12分贝左右。
输入均衡：一般数字处理器大多数使用4－8个全参量均衡，内部可调参数有3个，分别是频率、带宽或Q值、增益。
第一和第三两个参数调节大家一般都明白，比较困惑的是带宽（或Q值），这个我也不想多说，只告诉大家一个基本的概念：带宽，用OCT表示，OCT=0.3，调节范围，调节效果和31段均衡一样，OCT=0.7，调节范围与效果和15段均衡差不多，OCT=1，调节范围效果和7－9段均衡差不多。
OCT值越大，说明你调节范围越宽。
而Q值，它可以理解为OCT的倒数，Q=1.4/oct,OCT=0.35对应的Q值大约就是Q=4，大家可以自己换算一下。
在进行调节的时候，如果你不是很明白，就把这个带宽值设为0.3左右（或Q=4.3)，然后选择需要调的频率，这样，你就可以按照31段均衡的调法和感觉来调增益了。
输入延时：这个功能就是让这台处理器的输入信号一进了就进行一些延时，一般在这台处理器和它所控制的音箱作为辅助时候做整体的延时调节。
输入极性转换：可以让整台处理器的极性相位在正负之间转换，省掉你改线了。
以上是输入部分的介绍：信号输入分配路由选择（ROUNT)：作用是让这个输出通道选择接受哪一个输入通道过来的信号，一般可以选择A（1）路输入，B（2）路输入或混合输入（A+B或mix mono）,如果你选择A，那么这个通道的信号就来自输入A，不接受输入B的信号，如果选择A+B,那么，不管A或者B路哪个有信号，这个通道都会有信号进来。
VINAL 数字音频处理器 说明书
通 道A－B均衡 通 道1－9均衡 均 衡+/增益 9段输 入均 衡滤 波 7段输 出均 衡滤 波 参量 低 通频 率-2nd 高 通频 率-2nd 参量 带宽
IN-A: 1 Gain:0.0dB
PEQ: 1000 Hz Q: 1.2
均 衡滤波器： 二阶滤 波器是每 倍频程12dB的 斜率，所有 的滤波器 具有+12/-24B的提升/衰减 范围。 高/低通斜率滤 波器 的范围 从19.8Hz ~21.5KHz。 斜率滤 波器可以 通过 增加或 者衰减音频信号的 高端或者 低端， 最为有效地用作大 范围音色 控制。
24 Bit Digital Crossover
R
28 Bit System Processor
4.2 预设
VT204M具 有20个 可编 程 的预设 模式 ，每个 预设模 式都可以完 全定义 二个输 入和 四个输 出以 及 其各 自的 配置 。 请注 意： 在20个预设定 模式之 外， 还 有一个“快 速拍摄 ”功能 来保 存着工 作设定 ，它可 以 保存 当前 每一步 改动的 设定值 ，这 样在关 闭电源 之前 可以保 存所 有 的改动 。
输 入增 益 通 道A－B 增益 -50～+12
输入增益液晶显示屏显示 IN -A Gain:+0.0dB
输 出 增 益 液 晶 显 示屏 显 示
通 道A－B 通 道1－t1 IN A G ain :+0. 0dB
Pol：Nor
输 出极 性
4.6b 均 衡
VT204M的均衡部 分提供完 整 的参 量均 衡及二 阶斜率滤波器。每 个输入通道具有9 个可选 择的均衡滤波器， 同时每个输出通道 具有7 个可选 择的均 衡滤波器。在所有 情 况下 每个滤 波器可在参量( PEQ )、二 阶低通斜率 ( LSEQ) 和二阶高通斜率 ( HSEQ ) 之间 选择。
第四章 数字音频处理技术
4.3.2 MIDI音乐的制作原理
1. MIDI音乐的产生过程
2. MIDI通道
当MIDI设备交流信息时，需要遵循一定的事件序
列。例如，两个MIDI设备在建立连接之后首先要做的
事情就是在使用相同的MIDI通道方面达成一致。MIDI 可以在16个这样的通道上进行操作，这些通道用数字 分别标记为0～15。只要两个MIDI设备进行交流，就必 须使用相同的通道。对电脑合成音乐，每个逻辑通道 可指定一种乐器，音乐键盘可设置在这16个通道之中 的任何一个，而MIDI声源或者声音模块可被设置在指 定的MIDI通道上接收。
GoldWaved的界面与窗口
GoldWaved的界面
4.3 音乐合成与MIDI
音乐合成的方式根据一定的协议标准，使 用音乐符号来记录和解释乐谱，并组合成相应 的 音 乐 信 号 ， 这 就 是 MIDI （ musical instrument digital interface，乐器数字接 口）。
在音频数字化过程中，采样指的是以固定 的时间间隔T对模拟信号（音频信号）进行取 值。固定的时间间隔T称为采样周期，1/T称为
采样频率（fs）。采样后得到的是一个离散时
间信号。采样时间间隔T越短，也就是采样频 率越高，声音数据在后期播放时保真度越好。
2. 量化
采样后的音频信号需要经过量化，使信号幅度转 变为有限的离散数值。这种由有限个数值组成的信号 就称为离散幅度信号。 例如，假设输入电压的范围是0V～7V，并假设它 的取值只限定在0，1，2，„，7共8个值。如果采样得 到的幅度值是1.2V，则它的取值就应是1V，如果采样 得到的幅度值是2.6V，则它的取值就应是3V等。 这种数值就称为离散数值，即量化值。量化之后 得到的是时间离散、幅度离散的数字信号。
汽车dsp调音教程
汽车dsp调音教程汽车DSP（数字信号处理器）调音是一项复杂而重要的技术，它可以提升汽车音响系统的音质和音效效果。
在这篇教程中，我将为你介绍汽车DSP调音的基本原理和步骤。
1. DSP调音的基本原理汽车音响系统通过音频信号处理器（DSP）来调节音频输入信号，以达到更好的音质和音效效果。
DSP可以控制音量、均衡器、时延、混响等参数，通过调整这些参数来改变音频信号的频率响应、空间表现以及动态范围等特性。
2. 设定初始参数在开始DSP调音之前，首先需要设定初始参数。
这包括音量、高低音控制等基本设置。
确保音量适中，低音与高音平衡，以及其他控制参数处于默认状态。
3. 调整均衡器均衡器是调节音频信号频率响应的重要工具。
在汽车DSP调音中，均衡器可以分为三个频段：低音、中音和高音。
通过调整这些频段的增益，可以改变音频信号在不同频率上的强弱。
一般来说，可以根据个人喜好进行调整。
例如，如果你喜欢低音更强烈一些，你可以适当提高低音频段的增益。
同时，要确保不要过度增强某一个频段，以避免声音失真。
4. 调整时延时延是指声音在不同扬声器之间传播的延迟时间。
汽车音响系统中，一般会有多个扬声器分布在不同位置。
通过调整时延参数，可以使得声音从不同扬声器传递到驾驶员位置时，达到更好的定位效果。
一般来说，驾驶员座位到扬声器之间的距离会长一些，所以需要适当延迟声音。
通过调整每个扬声器的时延参数，并保持合适的时间差，可以实现更好的音场效果。
5. 调整混响效果混响是模拟不同环境下的声音反射效果。
正常情况下，车内是一个相对封闭的环境，声音反射比较少。
但通过调整汽车DSP系统的混响参数，可以增加一些混响效果，使得音频信号更具立体感和环绕感。
一般来说，车内混响的效果不宜过强，过强的混响会使得音频失真、影响听觉清晰度。
6. 音频调试和优化完成以上的基本参数调整后，需要进行音频调试和优化。
在调试过程中，要仔细聆听音频信号的改变，确保音质和效果都得到提升。
单片机音频处理器设计与应用 实现音频信号处理
单片机音频处理器设计与应用实现音频信号处理音频信号处理是指对音频信号进行增强、修复、特效等处理的技术和方法。
单片机音频处理器是一种基于单片机的专用音频处理系统，具有处理速度快、功耗低、集成度高等优势。
本文将介绍单片机音频处理器的设计原理和应用示例，以展示其在音频信号处理领域的优势和应用前景。
一、单片机音频处理器的设计原理单片机音频处理器的设计基于数字信号处理（DSP）的原理，通过将音频信号采样、数字化、滤波、变换等步骤，以实现对音频信号的处理和增强。
1. 音频信号采样与数字化音频信号采样是指将连续的模拟音频信号转换为离散的数字信号。
采样率决定了数字化音频信号的质量，常见的采样率有44.1kHz、48kHz等。
采样率越高，还原的音频信号质量越好，但相应需要更大的存储容量和处理能力。
在单片机音频处理器设计中，选取适当的采样率是保证音频信号质量和处理效果的重要因素。
2. 数字滤波器设计数字滤波器是单片机音频处理器中的重要组成部分，用于去除音频信号中的噪声和杂散成分，增强音频信号的质量。
常见的数字滤波器类型包括低通滤波器、高通滤波器、带通滤波器等。
根据音频处理需求和硬件资源，选择适当的数字滤波器类型和设计方法，以获得理想的音频处理效果。
3. 变换与特效处理变换是一种将时域音频信号转换为频域音频信号的方法，常见的变换包括快速傅立叶变换（FFT）和小波变换等。
通过对频域音频信号进行处理，可以实现音频信号的谱分析、均衡调节、混响效果等。
单片机音频处理器的设计中，可以根据实际需求选择适当的变换方法和特效处理算法，以实现丰富的音频处理效果。
二、单片机音频处理器的应用示例单片机音频处理器在音频信号处理领域有广泛的应用，以下将以实际应用示例进行介绍。
1. 音频均衡器音频均衡器是一种常见的音频处理器，用于调节音频信号的频谱分布，使音频效果更加丰富。
在单片机音频处理器设计中，可以利用数字滤波器和FFT等技术，实现对音频信号的低音、中音和高音的调节，以满足不同音频播放场景下的需求。
百灵达DCX2496音频处理器的功能及其使用
百灵达DCX2496音频处理器的功能及其使用摘要音频处理器可以对音响系统里面的音频信号进行分配、延时、分频、均衡、压限等处理,又因其安全可靠、方便快捷,是目前大中型场馆设备安装,大型现场演出常用的音频设备。
关键词百灵达;DCX2496音频处理器;功能;使用一套大型完整的音响系统由音源、调音台、周边处理设备、功率放大器、音箱等组成,其中周边设备就包括了分频器、延时器、均衡器、压限器等等。
如果系统规模更大的话就需要使用更多的周边设备,而周边设备越多系统就越复杂,线路和设备处故障的机会就高了。
随着科技的发展,技术不断进步,数字音频处理器诞生了。
数字音频处理器是一种利用数字电路技术,把音响系统中有关系统状态控制的设备功能如分频器、延时器、均衡器及压限器等都集合在一体的综合性信号处理设备。
百灵达DCX-2496是德国百灵达公司生产的一款数字音频处理器,带有RS-232和RS-485接口超高精度数字式24比特/96KHz扬声器控制系统。
具有自6至48dB/倍频程的可选择滚降频率、四种不同的单声道/立体声输出工作模式的分频滤波器。
精密动态均衡器和极悦耳的参数均衡器,可按所有输入和输出进行选择。
所有输出声道上的“零”升幅限幅器,供保护扬声器之用。
3个模拟输入(一个可作为数字式立体声AES/EBU输入)和6个模拟输出的可调节延时。
集成储样速率变换器(32至96KHz)便于连接外部数字信号。
1百灵达DCX-2496的功能DCX2496具有任意选择输入输出端口的功能,可以设定分频点,可以设定输入输出静音,储存预设参数,呼叫(召回)预设参数等功能。
DCX2496设有3路信号输入和6路信号输出,其每路输入信号都可以自由分配到任意一路输出通道,也就是矩阵结构,这就是它的信号分配功能。
其菜单显示页面其右上角若显示有1/6,它是表示这个页面拥有6个页面,要选储页面时,就利用页面键(PAGE)来转换这6页,在任一页面内调整,利用参数选择键(PARAMETERS),来选储需要的调整点,再利用参数飞梭来更改数据。
音频解码原理
音频解码原理音频解码是指将数字化的音频信号转换为模拟音频信号的过程。
在数字音频设备中，音频信号经过模数转换器（A/D转换器）转换为数字信号，然后经过数字信号处理器进行处理，最终通过解码器转换为模拟音频信号输出。
音频解码原理是数字音频设备中至关重要的一环，下面将介绍音频解码的基本原理和常见的解码方式。
首先，我们来了解一下数字音频信号的特点。
数字音频信号是以二进制形式存储的，它由一系列数字样本组成，每个样本表示在特定时间点上的声音振幅。
数字音频信号的采样率和位深度决定了它的质量，采样率越高、位深度越大，音频信号的质量也就越高。
常见的音频解码方式包括脉冲编码调制（PCM）、脉冲密度调制（PDM）、Delta-Sigma调制等。
其中，PCM是最常见的一种解码方式，它将连续的模拟音频信号通过A/D转换器转换为离散的数字信号，然后通过解码器将数字信号转换为模拟音频信号。
PDM是一种基于脉冲信号的解码方式，它将模拟音频信号转换为脉冲序列，再通过解码器进行处理。
Delta-Sigma调制是一种高精度的解码方式，它通过过采样和噪声整形技术实现对音频信号的高精度解码。
在音频解码过程中，数字信号处理器（DSP）起着至关重要的作用。
它能够对数字音频信号进行滤波、均衡、混响等处理，从而提高音频信号的质量。
此外，解码器的选择也对音频解码的质量有着重要影响，好的解码器能够保证音频信号的高保真度和低失真度。
除了以上提到的解码方式，还有许多其他的音频解码技术，如DSD、Dolby TrueHD、DTS-HD等。
它们都是为了提高音频信号的还原度和保真度而不断发展和完善的。
总的来说，音频解码原理是将数字音频信号转换为模拟音频信号的过程，它是数字音频设备中不可或缺的一环。
通过合理选择解码方式和解码器，以及对数字信号的精细处理，可以实现高保真度的音频解码，从而为用户带来更好的听觉体验。
以上就是关于音频解码原理的介绍，希望能够对您有所帮助。
高清音频技术的原理及应用
高清音频技术的原理及应用音频技术是现代科技中最为重要的领域之一，高清音频技术就是其中的新兴领域。
高清音频技术的出现，让我们的听觉享受得到了极大的提升，这项技术的运用范围越来越广泛，下面就让我们一起来探讨高清音频技术的原理及应用。
一、高清音频技术的原理1.数字信号处理技术高清音频技术的核心是数字信号处理技术，而数字信号处理技术的最大作用就是将模拟信号转换为数字信号，从而实现信号的数字化处理。
数字信号处理技术是在计算机、信号处理器及相关硬件设备的支持下实现的，这些设备可以对数字信号进行直接处理、控制和管理，因此数字信号处理技术不仅可以提高音频信号的保真度，也可以提高信号的处理速度和功率。
2.数字音频技术数字音频技术是高清音频技术的基础，是通过数字信号处理技术将模拟音频信号转换为数字音频信号的技术。
数字音频技术的优点是保真度高、调节灵活、抗干扰能力强，可以为混合和录制提供高质量的数字信号。
数字音频技术的主要应用领域是录音和播放音乐、电影和电视等视频制作领域。
3.超高保真技术超高保真技术是指对原始音频信号的模拟进行逐一扫描，以提高信号的保真度和精度的新技术。
它的工作原理是将音频信号转换为数字信号，在数字信号处理系统中进行扫描后转换为模拟信号，这种模拟信号的质量比较接近原始信号，因此可以在一定程度上提高音频信号的保真度。
二、高清音频技术的应用1.高保真音质随着高清音频技术的不断发展，在音频领域中运用数字信号处理技术对音频信号进行优化，可以使得音频信号的保真度更高，同时也可以使得音质更加饱满，听感更加清晰。
因此，高保真音质是高清音频技术最主要的应用之一，同时也是高清音频技术创造影响力的关键作用。
2.高清音乐高清音乐也是应用高清音频技术的典型领域，它通过数字化处理音频信号，使得音质更加优化，频段更加丰富，更加能够贴近人的听觉感受，从而提供更为优质的音频体验。
3.家庭影院家庭影院是高清音频技术广泛应用领域之一，它能够通过数字信号处理技术对音频信号进行优化，使得影院中的音质更加优化，听觉效果更加出色，为家庭影院提供了更为完美的音频体验。
数字功放原理
数字功放原理数字功放原理是指数字功放（Digital power amplifier）通过将声音信号转换成数字信号，并利用数字信号处理技术进行放大，最后再将数字信号转换回模拟声音信号的一种放大方式。
数字功放的基本工作原理可以分为三个步骤：数字信号采样、数字信号处理和数字信号还原为模拟声音信号。
首先，数字功放将模拟声音信号使用模拟-数字转换器（ADC）转换成数字信号。
ADC将连续的模拟信号转换成离散的数字信号，通过对模拟信号进行采样，并将采样值转换为二进制数据。
接下来，数字信号经过数字信号处理器（DSP）进行处理。
DSP可以对数字信号进行多种处理算法，例如均衡、滤波、时延等。
通过DSP的处理，可以对音频信号进行精确的控制和调整，以实现更加高保真度和清晰度的音频效果。
最后，经过数字信号处理之后的信号再经过数字-模拟转换器（DAC）转换为模拟声音信号。
DAC将数字信号重新还原为连续的模拟信号，并通过放大电路对其进行放大，使得输出的声音信号具备足够的功率。
与传统的模拟功放相比，数字功放具有许多优势。
首先，数字功放的精度更高，可以实现更加准确的音频信号控制和调整。
其次，数字功放的功率效率更高，可以通过数字信号处理的方式实现更低的功率损耗。
此外，数字功放还具备更好的稳定性和可靠性，能够更好地适应各种声音信号的放大需求。
总结起来，数字功放利用模拟-数字转换器将模拟声音信号转换成数字信号，通过数字信号处理器对数字信号进行处理，最后再通过数字-模拟转换器将数字信号还原为模拟声音信号，并经过放大电路输出。
数字功放具有高精度、高效率、高稳定性等优势，广泛应用于音频放大领域。
浅谈数字音频处理器功能
浅谈数字音频处理器功能浅谈数字音频处理器功能一般的数字处理器，内部的架构普遍是由输入部分和输出部分组成，其中属于音频处理部分的功能一般如下：输入部分一般会包括，输入增益控制（INPUT GAIN），输入均衡（若干段参数均衡）调节（INPUT EQ),输入端延时调节（INPUT DELAY)，输入极性（也就是大家说的相位）转换（input polarity)等功能。
而输出部分一般有信号输入分配路由选择（ROUNT)，高通滤波器(HPF），低通滤波器（LPF），均衡器(OUTPUT EQ），极性（polarity），增益（GAIN），延时（DELAY），限幅器启动电平（LIMIT）这样几个常见的功能。
下面介绍一下一般数字处理器各个功能部分的主要特点：输入增益：这个想必大家都明白，就是控制处理器的输入电平。
一般可以调节的范围在12分贝左右。
输入均衡：一般数字处理器大多数使用4－8个全参量均衡，内部可调参数有3个，分别是频率、带宽或Q值、增益。
第一和第三两个参数调节大家一般都明白，比较困惑的是带宽（或Q值），这个我也不想多说，只告诉大家一个基本的概念：带宽，用OCT表示，OCT＝0.3，调节范围，调节效果和31段均衡一样，OCT=0.7，调节范围与效果和15段均衡差不多，OCT=1，调节范围效果和7－9段均衡差不多。
OCT值越大，说明你调节范围越宽。
而Q值，它可以理解为OCT 的倒数，Q=1.4/oct,OCT＝0.35对应的Q值大约就是Q=4，大家可以自己换算一下。
在进行调节的时候，如果你不是很明白，就把这个带宽值设为0.3左右（或Q=4.3)，然后选择需要调的频率，这样，你就可以按照31段均衡的调法和感觉来调增益了。
还有一些数字处理器比如DBX，一般输入均衡可以在参量均衡（parameter EQ)和图示均衡(graphics EQ)之间互相转换，使用哪一种类型，主要看你的个人操作习惯了。
输入延时：这个功能就是让这台处理器的输入信号一进了就进行一些延时，一般在这台处理器和它所控制的音箱作为辅助时候做整体的延时调节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字音频处理器的原理及使用方法作者：***
来源：《卫星电视与宽带多媒体》2021年第14期
【摘要】本文就音頻处理器的原理及如何合理有效地使用音频处理器进行了阐述。
【关键词】数字音频处理;多频段压缩;削波失真;响度
随着科学技术的不断发展，广播节目从采编、制作到传播、发送，都使用了先进的技术设备，节目的质量也大为提高。
音频处理器就是广播传输系统环节中关键设备之一，它对播音质量的影响起了一定举足轻重的作用。
一般情况下，广播技术人员关心的主要是发送天线与网络的匹配情况，广播发射机的三大技术指标以及音频光信号在传输过程中的噪音和衰耗问题，而常常忽视音频处理器的工作或设置的状况，现根据我们在实际工作中的一些使用经验，和大家探讨一下如何合理地掌握和使用音频处理器的方法。
1. 数字音频处理器的工作原理和使用要求
以10千瓦DAM中波发射机为例，发射机的数字音频处理系统主要由音频处理器板、模拟输入（有浮动载波的）板、模数转换器板、循环调制编码板、直流稳压电源板等组成。
由音频处理器板将输入的600Ω平衡音频信号加以处理（主要完成音频限幅）后送入模拟输入板，经过模拟输入板将压缩（限幅）后的音频信号进一步处理，将一个含有直流分量的音频信号送
给模数转换板（直流分量决定发射机的载波功率，音频分量决定发射机的调幅度）和直流稳压电源（B-电源）板。
该信号经模数转换后形成一个12位的数字音频信号并经循环调制编码板编码后产生48个功放单元的开关信号。
模数转换板还产生一个大台阶同步信号去控制模拟输入板上的抖动信号发生器，使系统的噪声最小。
1.1 数字音频处理器的基本原理
我们现使用的数字音频处理器板，能借助减小动态范围的方法来抑制噪声，该电路由音频阻抗变换器、压缩器、窗口比较器、线性检波器、音频放大器、低通滤波器和输出阻抗变换器等几部分组成。
在性质上包括了对节目信号的压缩、峰值限制与削波、多频段压缩和频率可选择的限制及均衡功效。
U8（NE570）与和它相关的器件组成压缩器，压缩是一种降低声音动态范围的处理方式，它的作用是在输入信号小于门限值（起限电平）时放大，而信号超过时使输出幅度恒定。
U8是一个增益可变的运算放大器，使它增益改变的原因是在U8-16脚有了控制电压，该电压是由窗口比较器检测到越限的音频信号产生脉冲信号经线性检波器后得到的。
压缩后的音频信号由放大器（U2）放大后送入低通滤波器。
W3是起限后的音频信号输出调节电位器，它决定了发射机的最大调幅度。
低通滤波器的频带为30～10000Hz。
低通滤波器输出的信号送给两个输出阻抗变换器（U4、U5和U6、U7），一路输出到模拟输入板作为它的音频输入信号，另一路作为备用。
音频处理还将音频频谱划分为几个频段，并对每个频段分别进行压缩和限制。
这就是所谓的“多频段压缩和可选择的限制”，如果设置正确、合理，将会有效消除频谱增益的互调。
1.2 对音频处理板的调试和要求：
在广播节目中，音频信号的响度，是通过减小动态音频中“峰值”对“平均值”的比值（峰/平比值）来提高的。
就是说在允许的调制范围内，如果峰值减小了，平均值就能够增加。
故在调试时，必须用自动音频测试仪将600Ω平衡、1KZ、0dB音频信号送入J2-3上，用示波器测量U1-6应有正弦波输出;调整W1，刚好产生负脉冲，且应有0.8～1V起限电压;增加音频信号至+20dB，参考电压应为2.8V，且示波器的输出幅度应无明显变化。
总之对音频进行调试的主要目的，是在符合峰值调制的限制范围内，尽量增加主观感觉的响度效果体现。
2. 合理使用音频处理器的手段
广播节目音频处理好与坏，要由它的实际效果来判断。
如果广播的播音效果能被听众接受，这种处理方式就认为是比较满意的。
对此，在实际工作中我们没有简单的将音频处理器只当作一种音频工具设备，而是从其原理出发，结合实际使用的工作机理状况，充分挖掘其潜在优势，更有效合理地发挥其效能，我们做了如下三个方面的工作：
2.1 保持信号不失真的传输
在中波广播发射机前端，被音频处理器高度处理过的音频信号中，会含有不少类似方波的平顶波形。
方波的波形对它所经过的传输通路的幅度和相位响应要求是比较高的。
原理上讲，在节目主能量的频率范围中，若平坦的幅度和群时延发生偏差，必将造成已处理过的信号平坦顶部倾斜，从而只增加了峰值调制电压，此时平均电平并不增加。
从峰/平比值看出，将意味着减小了该通路的平均电平，因而响度就会被相应减弱。
对此，要保持处理后信号波形的原形，我们首先采用的方法是，在传输信号电缆的使用上，选择质量上乘，特性优良的传输电缆，要求其分布参数小、频带宽、采用线径粗、衰耗小，屏蔽好的无氧铜芯传输线。
其次，在传输连接中，不添加任何附加设备及分支部件。
2.2 音频处理器在系统中摆放的位置
为了有效的保护被音频处理器进行了峰值限制的波形，尽可能不在音频处理器连接到发射机的过程中发生改变，应将音频处理器越靠近发射机放置越好。
2.3 音频处理系统设置技术
我们启用了音频处理器装在慢动AGC与多频段压缩器之间的频率均衡处理组件，用它来补偿中波广播信号典型存在的音频频响不佳的状况。
并适当地提升600HZ-1.2KHZ声音能量在整个音频频谱中的分布。
我们还使用了音频处理器上称为的“抵削失真”装置，用它来提供绝对的负峰值控制，防止了音频信号溢波，以消除听众最可能听得见的一些频段中的失真。
音频处理器的技术指标为：失真≤0.5%;频响≤0.5dB;噪声优于70dB。
