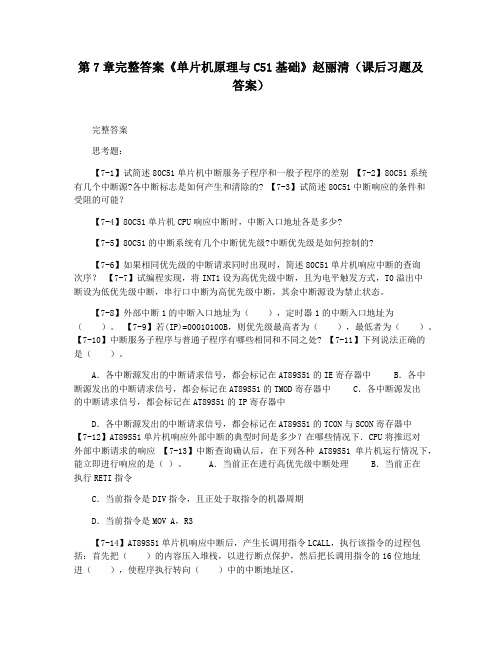

第7章完整答案《单片机原理与C51基础》赵丽清（课后习题及答案）完整答案思考题：【7-1】试简述80C51单片机中断服务子程序和一般子程序的差别【7-2】80C51系统有几个中断源?各中断标志是如何产生和清除的? 【7-3】试简述80C51中断响应的条件和受阻的可能？【7-4】80C51单片机CPU响应中断时，中断入口地址各是多少?【7-5】80C51的中断系统有几个中断优先级?中断优先级是如何控制的?【7-6】如果相同优先级的中断请求同时出现时，简述80C51单片机响应中断的查询次序？【7-7】试编程实现，将INT1设为高优先级中断，且为电平触发方式，T0溢出中断设为低优先级中断，串行口中断为高优先级中断，其余中断源设为禁止状态。
【7-8】外部中断1的中断入口地址为（），定时器1的中断入口地址为（）。
【7-9】若(IP)=00010100B，则优先级最高者为（），最低者为（）。
【7-10】中断服务子程序与普通子程序有哪些相同和不同之处? 【7-11】下列说法正确的是（）。
A．各中断源发出的中断请求信号，都会标记在AT89S51的IE寄存器中 B．各中断源发出的中断请求信号，都会标记在AT89S51的TMOD寄存器中 C．各中断源发出的中断请求信号，都会标记在AT89S51的IP寄存器中D．各中断源发出的中断请求信号，都会标记在AT89S51的TCON与SCON寄存器中【7-12】AT89S51单片机响应外部中断的典型时间是多少？在哪些情况下．CPU将推迟对外部中断请求的响应【7-13】中断查询确认后，在下列各种AT89S51单片机运行情况下，能立即进行响应的是（）。
A．当前正在进行高优先级中断处理 B．当前正在执行RETI指令C．当前指令是DIV指令，且正处于取指令的机器周期D．当前指令是MOV A，R3【7-14】AT89S51单片机响应中断后，产生长调用指令LCALL，执行该指令的过程包括：首先把（）的内容压入堆栈，以进行断点保护，然后把长调用指令的16位地址进（），使程序执行转向（）中的中断地址区，【7-15】编写外部中断1为跳沿触发的中断初始化程序段。
单片机试题(附答案)
单片机试题（附答案）一、单选题（共107题，每题1分，共107分）1.8051单片机的P0口可以驱动()个LSTTL负载。
A、4B、16C、8D、2正确答案：C2.在51系列单片机应用系统中启动ADC0809进行A/D转换时，使用()指令。
A、MOVXB、（B）MOVXC、MOVD、MOVE、A,@A+DPTR正确答案：A3.8051单片机的P0口做为输出口在驱动NMOS负载时必须接()。
A、下拉电阻B、上拉电阻C、地D、电源正确答案：B4.8051单片机的工作频率为6MHz，其内部定时器的最大定时时间是()。
A、8192μSB、131072μSC、256μSD、65536μS正确答案：B5.MCS-51单片机复位后程序计数器PC＝()。
A、0FFFFB、2000C、0100D、0000H正确答案：D6.对于MCS-51单片机来说，上电复位所需的最短时间是振荡周期建立时间加上()个机器周期时间。
A、1B、2C、4D、8正确答案：B7.对于MCS-51单片机来说，上电复位所需的最短时间是振荡周期建立时间加上()个机器周期时间。
A、2B、4C、8D、16正确答案：A8.累加器A的内容是0ADH，执行RLA指令后累加器的内容变为()。
A、56B、5AC、（C）5BD、不确定正确答案：C9.堆栈指针的英文缩写是()。
A、STB、SPC、SD、S正确答案：B10.累加器A的内容是89H，执行RLA指令后累加器的内容变为()。
A、10B、11C、12D、13H正确答案：D11.下列芯片中属于单片机的芯片是()。
A、Z80B、8086C、80586D、M68HC08正确答案：D12.对于8751单片机，当其引脚EA接低电平时，可扩展的外部程序存储器最大为()k字节。
A、64B、60C、32D、16正确答案：A13.LJMP跳转空间最大可达到()。
A、2KB、（B）256C、（C）128D、64KB正确答案：D14.对于MCS-51单片机来说，上电复位所需的最短时间是振荡周期建立时间加上()个机器周期时间。
单片机基础及应用项目七课后习题及答案
一、填空题1. A/D 转换器的作用是将（模拟量）转为（数字量），D/A 转换器的作用是将（数字量）转为（模拟量）。
2. D/A 转换器的三个最重要指标是（转换时间）、（分辨率）、（转换精度）。
3. 从输入模拟量到输出稳定的数字量的时间间隔是A/D 转换的计数指标之一，称为（转换速度）。
4. D/A 转换的基本原理是用电阻解码网络将N 位数字量逐位转换成模拟量并求和。
根据其转换原理可分为（权电阻网路型）D/A 转换器、（权电流型）D/A 转换器、（T 型电阻网络型）D/A 转换器。
5. 若8位D/A 转换器的输出满刻度电压为+5V ，则该D/A 转换器能分辨的最小电压变化为（0.016V ）。
6. DAC0832是一个（8）位的D/A 转换芯片，数据输入可采用（单缓冲）、（双缓冲）和（直通方式）三种，其输出形式为（电流输出）。
7. A/D 转换器具有（采样）、（保持）、（量化）和（编码）四个功能。
目前常见的A/D 转换器为（积分型）和（逐次逼近式）。
8. ADC0809是逐次逼近式A/D 转换器，它内部由（比较器）、（控制时序电路）、（逐次逼近寄存器）、（D/A 转换器）和（输出缓冲器）组成。
二、选择题1． 下列具有模数转换功能的芯片是（A ）A 、 ADC0809B 、DAC0832C 、BS18B20D 、DS13022． ADC0809的启动转换的信号是（D ）A 、ALEB 、EOC C 、CLOCKD 、START3. 要想把数字送入DAC0832的输入缓冲器，其控制信号应满足（B ）A 、1=ILE ，1=CS ，01=W RB 、1=ILE ，0=CS ，01=W RC 、0=ILE ，1=CS ，01=W RD 、0=ILE ，0=CS ，01=W R4. A/D 转换方法有以下四种，ADC0809是一种采用（C ）进行A/D 转换的8位接口芯片。
A 、计数式B 、双积分式C 、逐次逼近式D 、并行式5. 8位D/A 转换器的分辨率能给出满量程电压的（D ）。
单片机复习题(参考答案)
一、填空题1．计算机中最常用的字符信息编码是 ASCII码。
2．计算机中常用的码制有原码，反码和补码。
3. 十进制数29的二进制表示为 11101B。
4. 十进制数-29的8位补码表示为 11100011B 。
5．如果存储单元的数据位为8位，当它存放无符号数时，则该数的范围为 0~255 ；存放有符号数时，以原码表示的范围为 -127~127 ，以补码表示，范围为 -128~127 。
6．设X=87H，Y=E6H，则X与Y按位“或”运算为 E7H，X与Y的按位“异或”运算为 61H 。
（要求结果写成16进制形式）7.按照CPU对数据处理的位数，单片机通常分为 4 位、8 位、 16 位、 32 位等四类。
8.计算机的经典结构由运算器、控制器、存储器、输入设备、输出设备组成。
9.一个完整的计算机系统由硬件系统和软件系统两大部分组成。
10. 如果存储单元的数据位为16位，当它存放无符号数时，则该数的范围为 0~65536 。
11．计算机三大总线分别为地址总线、数据总线和控制总线。
二、单选题1．数据的存储结构是指（C）。
A、存储在外存中的数据B、数据所占的存储空间量C、数据在计算机中的顺序存储方式D、数据的逻辑结构在计算机中的表示2．真值0表示形式唯一的机器数是（C ）。
A. 原码B．反码C．补码D．原码和反码3．计算机能直接识别的语言是（C）。
A．汇编语言 B．自然语言 C．机器语言 D．C语言一、填空题1. 复位后寄存器PC= 0 、SP= 7 、P0～P3= FFH 、PSW= 0 。
2．EA引脚的作用是允许访问片外程序存储器输入线。
3. 8051是 8 位的单片机，其内部存储器容量为 128B RAM， 4KB ROM。
4．当80C51引脚ALE信号有效时，表示从P0口稳定地送出了低8位地址。
5. 80C51单片机有两种复位方式，即上电自动复位和按键手动复位。
6．8051单片机片内包含 4KB ROM和 128B RAM（填容量）， 2 个定时器。
单片机原理与应用考试题含参考答案
单片机原理与应用考试题含参考答案一、单选题（共64题，每题1分，共64分）1.以下的选择中，正确的赋值语句是( )。
A、a++;B、a==bC、a%bD、a=b=5;正确答案：D2.MCS-51单片机的复位引脚为第( )脚。
A、9B、18C、19D、31正确答案：A3.在MCS-51单片机系统中，若晶振频率为12MHz，一个机器周期等于( )μs。
A、1.5B、3C、1D、2正确答案：C4.使用宏来访问绝对地址时，一般需包含的库文件是( )。
A、intrins.hB、absacc.hC、reg51.hD、startup.h正确答案：B5.启动定时器/计数器T1开始计数是使TCON的( )。
A、TF1位置1B、TR0位置1C、TR1位置0D、TR1位置1正确答案：D6.在片外扩展一片2716程序存储器芯片要( )地址线。
(此题有误)A、20根B、13根C、8根D、11根正确答案：B7.访问片外数据存储器应用( )类指令。
A、MOVB、MOVCC、MOVXD、ADD正确答案：C8.片内RAM的20H～2FH为位寻址区，所包含的位地址是( )。
A、00H～20HB、00H～7FHC、20H～2FHD、00H～FFH正确答案：B9.在C语言中，引用数组元素时，其数组下标的数据类型允许是( )。
A、整型常量B、整型表达式C、整型常量或整型表达式D、任何类型的表达式正确答案：C10.以下不是构成控制器部件的是( )。
A、存储器B、程序计数器C、指令译码器D、指令寄存器正确答案：A11./PSEN为低电平，说明单片机当前的操作是( )。
A、读内部RAM操作B、读外部RAM操作C、写外部RAM操作D、读ROM操作正确答案：D12.单片机上电复位后，堆栈区的最大允许范围是( )个单元。
A、128B、64C、120D、256正确答案：C13.下列指令能使R0高4位不变，低4位取反的是( )。
A、ANL R0,#0FHB、XRL R0,#0F0HC、XRL R0,#0FHD、ORL R0,#0F0H正确答案：C14.已知PSW=10H，通用寄存器R0~R7的地址分别为( )。
单片机5-7 习题答案
第五章5.5 仅有存储容量为512B×4、1KB×4、2KB×4、4KB×1、4KB×4、16KB×1、32KB×4、64KB、128KB×8、512KB和4MB的存储器，试问这些存储器分别需要多少条地址线和数据线（设它们均非动态RAM）解答：存储容量地址线数据线存储容量地址线数据线512B×4 9 4 32KB×4 15 41KB×4 10 4 64KB 16 82KB×4 11 4 128KB×8 17 84KB×1 12 1 512KB 19 84KB×4 12 4 4MB 22 816KB×1 14 15.14 今要设计一个32KB的外部RAM存储器，若采用2114，试问需要多少块？若改用2116，试问需要2116，试问需要多少块？解答：因为2114芯片的存储容量是1K×4，所以2114的地址线是10条，数据线是4条。
所以要设计一个32KB的外部RAM存储器，一共需要（32÷1）×（8÷4）= 64块。
2116芯片的存储容量是16K×1，所以地址线是14条，数据线是1条。
要设计一个32KB 的外部RAM存储器，一共需要（32÷16）×（8÷1）= 16块。
5.16在进行外部存储器设计中，地址译码共有哪三种方式？各有什么特点？解答：译码共有三种方式：1、全译码方式：特点是所有片选地址线全部参加译码的工作方式，存储器每个存储单元只有唯一的一个CPU地址与它对应；但所需的地址译码电路较多。
2、部分译码方式：单片机片选线中只有部分参加译码，其余部分是悬空的，所以还有重叠地址，但可以减少所用地址译码器的数量。
3、线选法方式：单片机片选线中的某一条与存储芯片的CS相连。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试题7 一、填空（25分，每空1分） 1. PSW中的RS0、RS1=01B，此时R2的字节地址为（ 0AH ）。 2. 假定DPTR的内容1000H，A中的内容为40H，执行指令： 2000H： MOVC A，@A+DPTR 后，送入A的是程序存储器（ 1040H ）单元的内容。 3. 假定A中的内容为79H，R5中的内容为78H，执行指令： ADD A，R5 DA A 后，累加器A的内容为（ 57 ）H，CY的内容为（ 1 ）。 4．当AT89S51单片机响应中断后，必须用软件清除的中断请求标志是（ TI和RI）。 5．TMOD中的GATEx=1时，表示由两个信号TRx和（ 中断引脚上的电平 ）控制定时器的启停。 6．在AT89S51单片机的RESET端出现（ 大于2个机器周期 ）的高电平后，便可以可靠复位，复位后的PC中的内容为（ 0000 ）H。 7．当AT89S51单片机与慢速外设进行数据传输时，最佳的传输方式是（ ）。 8．DA转换器的两个最重要的技术指标为（ 分辨率 ）和（ 建立时间 ）。 9．在存储器扩展中，无论是线选法还是译码法，最终都是为扩展芯片的( CE* )端提供（ 片选 ）信号。 10. 波特率定义为 (串行口每秒发送的的位数)。串行通信对波特率的基本要求是互相通信的甲乙双方必须具有 ( 相同 ) 的波特率。 11. 若串行通信按方式1传送，每分钟传送3000个字符（8位/每字符），其波特率是（400bit/s）。 12. AT89S51片内（20H~2FH）地址范围内的数据存储器，既可以字节寻址又可以位寻址。 13．8KB RAM存储器的首地址若为1000H，则末地址为（2FFF）H。 14．AT89S51单片机控制TPµP-40A/16A微型打印机打印英文或数字时，要把打印字符的（ ）码送给微型打印机。 15．已知8段共阴极LED显示器显示字符“H”的段码为76H，则8段共阳极LED显示器显示字符“H”的段码为（ 89H ）。 16．当键盘的按键数目少于8个时，应采用（ 独立 ）式键盘。当键盘的按键数目为64个时，应采用（ 矩阵 ）式键盘。 17．当BCD码拨盘的A端接地时，当BCD码拨盘拨到 “6” 时，此时拨盘的8、4、2、1接点的输出为（ 1、0、0、1 ）。 18．使用双缓冲方式的D/A转换器，可实现多路模拟信号的（ 同步 ）输出。 19．AT89S51单片机扩展并行I/O口时，对扩展的I/O口芯片的基本要求是：输出应具有（ 锁存 ）功能；输入应具有（ 三态缓冲或锁存选通 ）功能；
二、单选择题（15分，每题1分） 1． 当AT89S51单片机复位时，下面说法正确的是（ D ）。 A． SP=00H B． P1=00H C．SBUF=FFH D． P0=FFH 2． 使用8751单片机，当EA=1时，可以扩展的外部程序存储器的大小为（ B ）。 A． 64KB B．60KB C．58KB D．56KB 3．在CPU内部，反映程序运行状态或反映运算结果的特征寄存器是（ B ）。 A．PC B．PSW C．A D．SP 4．外中断初始化的内容不包括（ A ）： A．设置中断响应方式 B．设置外中断允许 C．设置中断总允许 D．设置中断触发方式 5．以下指令中，属于单纯读引脚的指令是（ C ）。 A．MOV P1，A B．ORL P1，#0FH C．MOV C，P1.3 D．DJNZ P1，LOOP 6．定时器T0工作在方式3时，定时器T1有（ C ）种工作方式。 A．1种 B．2种 C．3种 D．4种 7．用AT89S51的串行口扩展并行I/O口时，串行接口工作方式选择（ A ）。 A. 方式0 B.方式1 C. 方式2 D.方式3 8．AT89S51的并行I/O口信息有两种读取方法：一种是读引脚，还有一种是（ A ）。 A. 读锁存器 B. 读数据库 C. 读A累加器 D.读CPU 9．以下不是构成控制器部件的是（ D ）： A. 程序计数器 B.指令寄存器 C.指令译码器 D.存储器 10．P1口作输入用途之前必须（ B ） A. 外接上拉电阻 B.相应端口先置1 C. 相应端口先置0 D.外接高电平 11．AT89S51单片机中，唯一一个用户不能直接使用的寄存器是（ C ）. A. P S W B. D P T R C . P C D. B 12．在家用电器中使用单片机应属于微计算机的( B ) A．辅助设计应用 B．测量、控制应用 C．数值计算应用 D．数据处理应用 13．中断查询确认后，在下列各种单片机运行情况下，执行完当前机器周期内容后，能立即进行中断响应的是： D A．当前正在进行高优先级中断处理 B．当前正在执行RETI 指令 C．当前执行的指令是 DIV 指令，且正处于取指令机器周期 D．当前指令是 MOV A, R7指令 14． AT89S51单片机读取片外的数据存储器数据时，采用的指令为（ D ）。 A．MOV A, @R1 B．MOVC A, @A + DPTR C．MOV A, R4 D．MOVX A, @ DPTR 15．执行子程序返回或中断子程序返回指令时，返回的断点是( C )仅参考 A．调用指令的首地址 B．调用指令的末地址 C．调用指令下一条指令的首地址 D．返回指令的末地址
三、判断对错，如对则在（ ）中写“√”，如错则在（ ）中写“×”。（14分） 1. 如果AT89S51单片机的某一高优先级中断请求正在被响应，此时不会再发生中断嵌套。（ 对 ） 2. 当EA=1时，AT89S51单片机片外可扩展的程序存储器空间和数据存储器空间是一样的。（ 错 ） 3. 指令字节数越多，执行时间越长。（ 错 ） 4. 访问单片机内部RAM或外部扩展的RAM的低128字节，指令是不同的。（ 对 ） 5. 并行接口芯片82C55的方式0是无条件的输入输出方式（ 对 ） 6. 逐次比较型ADC的转换速度要比双积分型ADC的转换速度快。 （ 对 ） 7. 串行口方式0的波特率仅与单片机的晶体振荡器有关，与定时器无关。（ 对 ） 8. 扩展的I/O接口芯片中的寄存器，要占用片外程序存储器的地址单元。（ 对 ） 9. AT89S51单片机进行串行通信时，要占用一个定时器作为波特率发生器。（ 对 ） 10. AT89S51单片机访问片外I/O设备中的寄存器，要使用MOVX类指令。（ 对 ） 11. “转换速度”仅适用于A/D转换器，D/A转换器不用考虑“转换速度”这一问题。（ 错 ） 12. 对于周期性的干扰电压，可使用双积分的A/D转换器，并选择合适的积分元件，可以将该周期性的干扰电压带来的转换误差消除。（ 对 ） 13. 串行口的发送缓冲器和接收缓冲器只有1个单元地址 。（ 对 ） 14. AT89S51的定时器/计数器对外部脉冲进行计数时，要求输入的计数脉冲的高电平和低电平的持续时间均不小于1个机器周期。（ 错 ）
四、简答题（共16分，每题4分） 1.采用12MHz的晶振，定时1ms，用定时器方式1时的16进制的初值应为多少？（请给出计算过程）（4分） (2^16-x)×10^-6=10^-3 X=65536-1000=64536 TH0=64536/256=FC H TL0=64536%256=18H 2.用一条什么指令可以取代下列前4条指令？（4分） MOV DPTR，#1020H PUSH DPH PUSH DPL RET ORG 1020H W12: „„„„ ORG 2010H W34: „„„„
AJMP 2010H 3.位地址00H—7FH和片内字节地址00H—7FH编址相同，读写时会不会搞错？为什么？ 答：不会，因为位地址的读写是靠位操作类指令来完成的 4. 当CPU响应外部中断0后，执行了外部中断0中断服务子程序的第一条单字节指令后，PC的内容为多少？ ORG 0003H LJMP 2000H ORG 000BH LJMP 3000H (PC)=2001H 五、回答下列问题并写出简要分析过程（15分）。 1．图(a)所示为AT89S51单片机存储器地址空间分布图。图(b)为存储器的地址译码电路，为使地址译码电路按图(a)所示的要求进行正确寻址，要求直接在答题纸上画出： （1）A组跨接端子的内部正确连线图？（4分） （2）B组跨接端子的内部正确连线图？（4分） （注：74LS139是2-4译码器，B为高端，A为低端，使能端G接地表示译码器处于正常译码状态）。 （3）编写把单片机外部RAM C000H-C00FH 16个单元的数读入到片内RAM单元30H-3FH中的程序段（7分）
详见试题4的参考答案 六、ADC0809与AT89S51单片机采用中断方式读取A/D转换结果的接口电路如下图所示，系统时钟为3MHz，模拟量输入仅选择IN0通道，编制单片机从上电复位开始的A/D 转换程序，将转换结果送片内RAM的30H单元。(没有用到的地址线为1) （15分）
提示： ADC0809的片内结构如下： 图中的通道选择控制端“C”为高位，“A”为低位。 与中断有关的寄存器TCON和IE的格式如下：
另外，系统主程序用 HERE：AJMP MOV DPTR,#7FF8H MOVX A,@DPTR MOV 30H,A MOV A,#00H MOVX @DPTR,A (详见书本255页)
