高压变频器招标技术要求.
10kV高压变频器招标文件
6 投标方式：邀请投标 开标时间：2012 年 7 月 31 日 9：00 时
7 开标地点：山东华鲁恒升化工股份有限公司
8 评标办法：综合评审计分法 招标单位联系方式 邮政编码：253024 联系电话：0534-2465027 传真：0534-2465028
四、开标和评标
22.开标 22.1 招标人在招标书中规定的时间和地点开标。如在投标截止时间递交投标文件的投标人 少于 3 个，招标人有采取重新招标的权力，且不承担任何费用和责任。 22.2 开标时，查验投标文件的密封情况及法人授权委托书，确认无误后拆封。 23.评标委员会 23.1 招标人将根据招标采购物资的特点组建评标委员会，其成员由招标人的经济、技术专 家组成。评标委员会对投标文件进行审查、质疑、评估和比较。 23.2 评标期间，投标人根据招标人的通知参加询标。 24.对投标文件的审查和响应性的确定 24.1 开标后，招标人将对投标书进行符合性审查，如没有响应招标文件，评标小组将视其 为废标，不再进行技术和商务评审。 25.投标文件的澄清 25.1 为了有助于对投标文件进行审查、评估和比较，招标人有权向投标人质疑，请投标人 澄清其投标内容。投标人有责任按照招标人通知的时间、地点指派专人进行答疑和澄清。 25.2 重要澄清的答复应是书面的。 26.评标原则 26.1 对所有投标人的投标评估，都采用相同的程序和标准。 26.2 评标严格按招标文件的要求和条件进行。 26.3 在评标时将根据投标人资格审查情况、投标书的资信内容及开标结果等因素综合考虑； 26.4 评标时还要考虑技术、商务、业绩、信誉、资质、售后服务等综合因素。 27.保密 27.1 有关投标文件的审查、澄清、评估、比较以及有关授予合同意向的一切情况均不得透 露给任一投标人或与上述评标工作无关的人。 27.2 投标人不得干扰评标委员会的评标工作，否则将废除其投标。
高、低压配电工程招标技术要求
高、低压配电工程招标技术要求第一部分工程范围及配合要求一、工程范围1.负责供电方案报批，各种用电施工手续的代为办理，即提供业主正式供电的交钥匙工程。
2.高压外线方案及电缆通道设计。
3.负责供电方案批准并经我司书面同意的高压开关站至小区红线范围内高压配电室及各变配电房的高压电缆通道及高压电缆施工（若市政电缆通道已形成，则为办理高压电缆通道占用手续）。
4.高压配电室及变配电室内桥架及低压母线槽的供应、安装、调试。
（含到发电机房低压回路）5.高低压配电设备和高低压计量装置的供应、安装、调试：变配电房内高/低压配电柜、开关柜(包括中置开关柜、负荷开关柜、低压配电屏及相关屏柜)、变压器（含温控器及保护外壳）的供应安装(包括槽钢基础) 。
6.高压配电室及变配电室接地装置敷设施工：供应及安装变配电设施设备接地系统装置包括：铜牌、铜带、铜线、预埋管件、焊接等相关配件和材料。
7.高压柜、低压柜、变压器内部及相互间的母排/电缆连接。
8.高、低压配电柜、开关柜及变压器之间的二次配线工作。
9.高压变配电综合保护装置的供应、安装、调试。
10.高压配电室高压系统模拟板制作、供应；变配电房内绝缘垫、所需的全部劳保用品及专用工具的提供。
11.配电房内的孔洞封堵及防鼠网等安装。
12.各配电室低压配电屏至各楼强电竖井集中电表箱内的低压电缆和低压母线槽敷设。
13.各栋居住楼安装住房一户一表，低压配电柜内所安装分表必须由成都市电业局或质量技术监督局出具检测合格的证明。
乙方负责集中抄表装置的安装及调试，并负责确保安装上述表数给甲方使用。
一户一表工程中的电表、表箱、集中抄表器、用电查询装置、电线电缆及其安装与维护工程（含IC卡办理等）。
14.高压供电手续、低压户表用电手续、竣工验收通电等相关手续办理并保证按合同工期要求通电。
15.提供各主要设备的零件及备件、操作及维修手册、设备系统测试报告。
16.提供对甲方指定员工及维护电工有关设备操作及维护培训及指导。
高压变频器国家标准
高压变频器国家标准高压变频器是一种用于调节电力系统中电动机的转速和电压的设备，它通过改变电机的频率和电压来实现对电机的精确控制。
随着工业自动化的发展，高压变频器在各种工业领域中得到了广泛的应用。
为了保障高压变频器的安全性、可靠性和稳定性，国家对其制定了一系列的标准，以规范其设计、生产和使用。
首先，高压变频器的国家标准对其基本要求进行了规定。
这些基本要求包括了高压变频器的技术参数、性能指标、安全要求、环境要求等方面的规定，以确保高压变频器能够在各种工作条件下正常运行，并且不会对人员和设备造成危害。
同时，国家标准还对高压变频器的外观尺寸、安装方式、接线方法等进行了详细的规定，以便于生产厂家和用户在实际使用中能够依据标准进行选择和安装。
其次，高压变频器的国家标准还对其性能测试方法和试验要求进行了规定。
这些测试方法和试验要求包括了高压变频器在负载、过载、短路、过压、过流等工况下的性能测试，以及在各种环境条件下的试验要求。
这些规定可以帮助生产厂家进行产品质量控制，保证高压变频器的性能符合国家标准的要求。
此外，高压变频器的国家标准还对其使用、维护和检修进行了规定。
这些规定包括了高压变频器的安装要求、运行要求、维护周期、检修程序等方面的规定，以确保高压变频器在使用过程中能够安全可靠地运行，并且能够及时进行维护和检修，延长其使用寿命。
总的来说，高压变频器的国家标准是为了保障高压变频器在设计、生产和使用过程中能够符合国家的法律法规和相关标准要求，保证其安全可靠地运行。
生产厂家和用户应当严格依据国家标准进行生产和使用，以确保高压变频器能够在各种工况下正常运行，并且不会对人员和设备造成危害。
同时，国家标准的制定也为高压变频器的技术发展和应用提供了指导和保障，推动了高压变频器行业的健康发展。
汇川技术高压变频器技术标准
一、整体性能1.安装、投运变频器装置后原电机不加任何改动可直接应用。
请叙述变频器运行过程中对电动机的绝缘是否造成影响，若有影响，如何采取措施杜绝。
变频器是否对输出电缆距离有要求。
答：汇川HD90系列高压变频装置无需任何功因补偿和谐波抑制装置。
变频器输出采用多重化PWM技术，输出为近乎完美的正弦波，无须加装输出滤波器。
电动机谐波损耗小，转矩脉动小，无明显电动机噪声。
电动机不需降额使用。
输出dV/dt和共模电压小，对电动机无附加电应力损害。
HD90对输出电缆长度没有要求。
2.在20~100％的调速范围内，变频系统不加任何功率因数补偿装置的情况下输入端功率因数必须达到0.95及以上。
答：汇川HD90高压变频器在20-100%的调速范围内，变频系统在不加任何功率因素补偿的情况下输入端功率因数≥0.95。
3.变频器输出必须符合IEEEstd5191992及中国供电部门对电压失真最严格的要求，高于国标GB/T14549－93对谐波失真的要求。
答（6KV）：汇川HD90高压变频器输出电流谐波≤2%，6KV功率单元柜由15个功率单元组成，每相由5个功率单元串联组成，输出21阶梯PWM波形，近似完美正弦波，其输出电流波形不管负载都近似完美正弦波，类型满足并高于IEEE519-1992和GBT14549-93标准，不会对电网造成谐波污染。
答（10KV）：汇川HD90高压变频器输出电流谐波≤2%，10KV功率单元柜由24个功率单元组成，每相由8（或9）个功率单元串联组成，输出33阶梯以上PWM 波形，近似完美正弦波，其输出电流波形不管负载都近似完美正弦波，类型满足并高于IEEE519-1992和GBT14549-93标准，不会对电网造成谐波污染。
4.变频装置对电网反馈的谐波要求也必须符合IEEEstd5121992及中国供电部门对电压失真最严格的要求。
并且投标厂家需提供国家权威部门出具的检验报告。
若使用多脉冲整流器，整流桥脉冲数至少为30脉冲。
高压变频装置技术规范27

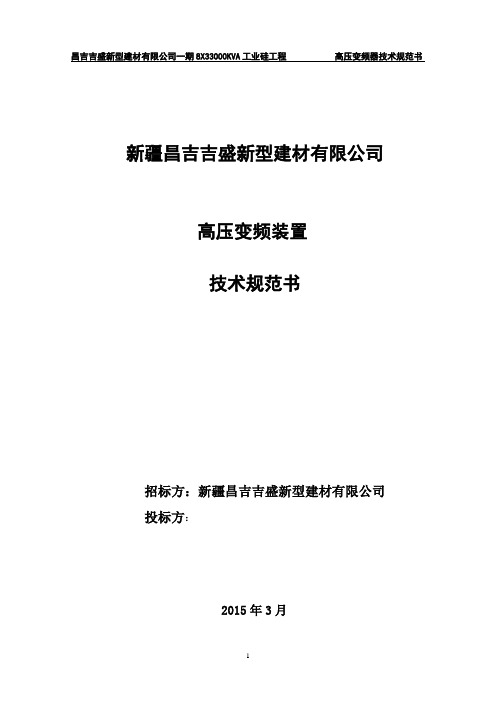

新疆昌吉吉盛新型建材有限公司高压变频装置技术规范书招标方：新疆昌吉吉盛新型建材有限公司投标方：2015年3月目录1、总则2、技术要求3、设计与运行条件4、投标方应填写的高压变频器技术规范表5、供货范围6、技术资料7、交货进度8、监造、检验/试验和性能验收试验9、技术服务和联络10、培训11、设计联络12、项目管理13、质量保证14、售后服务及承诺15、技术差异表16、投标人需要说明的其它内容1、总则1.1 本规范书仅适用于新疆昌吉吉盛新型建材有限公司工程的除尘风机高压变频调速装置。
它提出了对该变频调速装置本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求及供货范围。
1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合有关工业标准、国家标准和本规范书的优质产品。
1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。
如有异议，应在投标书中以“差异表”为标题的专门章节中加以详细描述。
1.4 本规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。
1.5 所有文件、图纸采用中文，相互间的通讯、谈判、合同及签约后的联络和服务等均应使用中文。
1.6 投标书及合同规定的文件，包括图纸、计算、说明、使用手册等，均应使用国际单位制（SI）。
1.7 本技术规范书作为订货合同附件，与合同正文具有同等法律效力。
1.8 招标会上投标方所做的技术澄清均作为本技术协议的附件，与合同正文具有同等法律效力。
2、技术要求2.1应遵循的主要标准投标方遵循下列标准和规定，如有新版本，则按新版本执行。
GB/T 156－2007标准电压GB/T 191－2008包装储运图示标志（EQV ISO780：1997）GB/T 1182—2008 产品几何技术规范（GPS）几何公差形状、方向、位置和跳动公差标注GB/T 1184—1996形状和位置公差未注公差的规定GB/T 1804—2000公差与配合未注公差尺寸的极限偏差GB/T 2423.1—2008电工电子产品基本环境试验规程试验A：低温试验方法GB/T 2423.2—2008 电工电子产品基本环境试验规程试验B：高温试验方法GB/T 2423.3—2006电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法GB/T 2423.5—1995电工电子产品基本环境试验规程试验Ea：冲击试验方法GB/T 2423.10—2008电工电子产品基本环境试验规程试验Fc：振动（正弦）试验方法GB 7947-2010人机界面标志标识的基本和安全规则导体颜色或字母数字标识GB/T 29295—2010电气设备安全设计导则GB/T 4208－2008 外壳防护等级（IP代码）GB/T 4588.1－1996无金属化孔单双面印制板分规范GB/T 4588.2－1996有金属化孔单双面印制板分规范GB 4798.1-2005 电工电子产品应用环境条件第一部分贮存GB 4798.2-2008 电工电子产品应用环境条件第二部分运输GB 1094.11-2007 电力变压器第11部分:干式电力变压器GB/T 9969－2008工业产品使用说明书总则GB 12668.3-2012 调速电气传动系统第3部分:产品的电磁兼容性标准及其特定的试验方法GB/T14436－1993工业产品保证文件总则GB/T 14549－1993 电能质量公用电网谐波IEEE std 519-1992电力系统谐波控制推荐标准DL/T 404- 2007 3.6kV～40.5kV交流金属封闭开关设备和控制设备IEC 76 Power Transformer;IEC 529 Protection Classes of Cases (IP code);IEC 1131/111 PLC Correlative norms;IEC 68 Correlative tests;IEC68-2-6抗震动标准IEC68-2-27抗冲击标准IEC 1175 Design of signals and connections;IEC 801 Electro-magnetic radiation and anti-surge-interference;IEC 870 Communication protocol;IEC1000-4-2 EMC 抗干扰标准IEC1000-4-3 EMC 抗干扰标准IEC1000-4-4 EMC 抗干扰标准IEC1000-4-5 EMC 抗干扰标准IEC1800-3 EMC传导及辐射干扰标准EN50082-2工业环境的一般标准IEEE519 1992电气和电子工程师学会89/336EC CE标志NFPA 70 State Electrical Appliance Code;NFPA 77 Recommended anti-electrostatic methods;NFPA 78 Specifications to protect from thunder;NFPA 496Standard of Electric Equipment Charge andPositive Pressure Case Body in Danger Area;OCMA NWGIREV2 Noise Level Norms;ISO/IEC 11801 International electrical wiring;NEMA American National Electrical Manufacturer Association;GB 12326-2008电能质量电压允许波动和闪变GB 1094.1～1094.5电力变压器GB/T 10228-2008干式电力变压器技术参数和要求GB 1094.12-2013电力变压器第12部分：干式电力变压器负载导则GB 311.1～311.2绝缘配合GB 50064-2014交流电气装置的过电压保护和绝缘配合GB/T 3859.1-2013 半导体变流器通用要求和电网换相变流器第 1-1部分:基本要求规范GB/T 3859.2-2013 半导体变流器通用要求和电网换相变流器第1-2部分:应用导则GB/T 3859.3半导体变流器通用要求和电网换相变流器第1-3部分:变压器和电抗器3、设计与运行条件3．1使用环境要求：（1）安装地点：昌吉吉盛新型建材有限公司，户内使用。
高压变频装置技术规范-10KV修改
*********工程高压变频装置技术规范书招标方：*******有限公司投标方：2013年7月目录1、总则2、技术要求3、设计与运行条件4、投标方应填写的高压变频器技术规范表5、供货范围6、技术资料7、交货进度8、监造、检验/试验和性能验收试验9、技术服务和联络10、培训11、设计联络12、项目管理13、质量保证14、售后服务及承诺15、技术差异表16、投标人需要说明的其它内容1、总则1.1 本规范书仅适用于**********工程的**********高压变频调速装置。
它提出了对该变频调速装置本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求及供货范围。
1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合有关工业标准、国家标准和本规范书的优质产品。
1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。
如有异议，应在投标书中以“差异表”为标题的专门章节中加以详细描述。
1.4 本规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。
1.5 所有文件、图纸采用中文，相互间的通讯、谈判、合同及签约后的联络和服务等均应使用中文。
1.6 投标书及合同规定的文件，包括图纸、计算、说明、使用手册等，均应使用国际单位制（SI）。
1.7 本技术规范书作为订货合同附件，与合同正文具有同等法律效力。
1.8 招标会上投标方所做的技术澄清均作为本技术协议的附件，与合同正文具有同等法律效力。
2、技术要求2.1应遵循的主要标准投标方遵循下列标准和规定，如有新版本，则按新版本执行。
GB 156－1993标准电压GB 191－2000包装储运图示标志（EQV ISO780：1997）GB/T1182—1996形状和位置公差代号及其注法GB/T1184—1996形状和位置公差未注公差的规定GB/T1804—2000公差与配合未注公差尺寸的极限偏差GB/T2423.1—2001电工电子产品基本环境试验规程试验A：低温试验方法GB/T2423.2—2001 电工电子产品基本环境试验规程试验B：高温试验方法GB/T2423.3—1993电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法GB/T2423.5—1995电工电子产品基本环境试验规程试验Ea：冲击试验方法GB/T2423.10—1995电工电子产品基本环境试验规程试验Fc：振动（正弦）试验方法GB/T2681－1981电工成套装置中的导线颜色GB/T2682－1981电工成套装置中的指示灯和按钮的颜色GB/T4064—1983电气设备安全设计标准GB/T4208－1993 外壳防护等级（IP代码）（EQV IEC60529：1989）GB/T4588.1－1996无金属化孔单双面印制板分规范GB/T4588.2－1996有金属化孔单双面印制板分规范GB 4798.1-1986 电工电子产品应用环境条件贮存(IEC 60721-3-1:1997)GB 4798.2-1996 电工电子产品应用环境条件运输(IEC 60721-3-2:1997)GB 6450-1986 干式电力变压器(EQV IEC 60726:1982)GB/T9969.1－1998工业产品使用说明书总则GB 12668.3-2004 调速电气传动系统第3部分:产品的电磁兼容性标准及其特定的试验方法GB/T14436－1993工业产品保证文件总则GB/T14549－1993 电能质量公用电网谐波IEEE std 519-1992电力系统谐波控制推荐标准DL/T 404- 1997 户内交流高压开关柜订货技术条件IEC 76 Power Transformer;IEC 529 Protection Classes of Cases (IP code);IEC 1131/111 PLC Correlative norms;IEC 68 Correlative tests;IEC68-2-6抗震动标准IEC68-2-27抗冲击标准IEC 1175 Design of signals and connections;IEC 801 Electro-magnetic radiation and anti-surge-interference;IEC 870 Communication protocol;IEC1000-4-2 EMC 抗干扰标准IEC1000-4-3 EMC 抗干扰标准IEC1000-4-4 EMC 抗干扰标准IEC1000-4-5 EMC 抗干扰标准IEC1800-3 EMC传导及辐射干扰标准EN50082-2工业环境的一般标准IEEE519 1992电气和电子工程师学会89/336EC CE标志NFPA 70 State Electrical Appliance Code;NFPA 77 Recommended anti-electrostatic methods;NFPA 78 Specifications to protect from thunder;NFPA 496Standard of Electric Equipment Charge andPositive Pressure Case Body in Danger Area;OCMA NWGIREV2 Noise Level Norms;ISO/IEC 11801 International electrical wiring;NEMA American National Electrical Manufacturer Association;GB 12326电能质量电压允许波动和闪变GB 1094.1～1094.5电力变压器GB 6450干式变压器GB/T 10228干式电力变压器技术参数和要求GB 17211干式电力变压器负载导则ZBK41003三相树脂绝缘干式电力变压器技术条件GB311高电压输变电设备的绝缘配合与高电压试验技术DL/T 620交流电气装置的过电压保护和绝缘配合GB/T 3859.1 半导体变流器基本要求的规定GB/T 3859.2 半导体变流器应用导则GB/T 3859.3半导体变流器变压器和电抗器3、设计与运行条件3．1使用环境要求：（1）安装地点：*********有限公司，户内使用。
高压变频器技术条件A
陕西延长石油(集团)有限责任公司年产二十万吨醋酸及其配套项目锅炉热电站10kV高压变频调速装置技术规范书编制: ___________校核: ___________审核: ___________主任工程师: ___________项目负责人: ___________中煤西安设计工程有限责任公司二O O八年四月一．总则：1.1本技术规范书的使用范围仅限于陕西延长石油（集团）有限责任公司年产二十万吨吨醋酸及其配套项目锅炉热电站10kV高压变频调速装置。
它包括改变频调速装置本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求及供货范围。
1.2本技术规范书经陕西延长石油（集团）有限责任公司（下称买方），中煤西安设计工程有限责任公司（下称设方）和________________________________（下称卖方），三方签字，单位盖章后生效。
1.3本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定。
也未充分引述有关标准和规范的条文。
卖方应保证提供符合本技术规范书和工业标准的优质产品。
1.4 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，应在投标书中以“差异表”为标题的专门章节中加以详细描述。
1.5 本规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.6 所有文件、图纸采用中文，相互间的通讯、谈判、合同及签约后的联络和服务等均应使用中文。
1.7 投标书及合同规定的文件，包括图纸、计算、说明、使用手册等，均应使用国际单位制（SI）。
1.8 本技术规范书未尽事宜，由买、卖双方协商确定。
1.9在签订合同之后，买方保留对本技术规范提出补充要求和修改的权力，卖方应承诺予以配合。
二、设计条件2.1应遵循的主要标准下列标准所包含的条文，通过在本规范书中引用而构成本规范书的基本条文。
在本规范书出版时，所示版本均为有效。
变频器技术要求1
变频器技术要求1
4.4.8变频器（工业水泵需带变频器）
4.4.8.1配套变频器采用进口品牌，按ABB、西门子、施耐德选型，最终选型由买方确认。
变频器柜柜内元、器件选用性能优良产品，所有一次设备及元件短路动、热稳定电流能承受不低于系统动、热稳定电流值而不损坏，所有电气元件均经过CCC认证，提供有全型式试验/部分型式试验，并具有足够运行业绩。
每台变频器的平均无故障间隔时间不小于50000小时。
变频器能在100%铭牌功率下连续运行，并且每天应可以在105%铭牌功率下连续运行超过2小时。
4.4.8.2配系统电压380V,要求变频器允许在经常性电压波动-20% ~+15%下正常工作，允许输入电压在瞬时掉电5个周波的情况下，保证装置正常运行。
要求输入频率为50Hz，允许经常性频率波动-6% ~ +5%。
4.4.8.3根据泵的运行特点和与之配套的电动机参数选择合适的变频装置。
并提供变频器允许的电源波动时间及范围，系统电源的瞬间闪变不应导致变频装置的停机。
额定运行工况下，使用变频装置后电动机不降出力。
4.4.8.4变频调速装置具有良好的调节性能，能根据负荷的变化及时有效地实现调节。
变频装置的主要技术参数和要求
4.4.8.5变频装置控制系统采用数字微处理器控制器，具有就地监控方式和远方监控方式。
在就地监控方式下，通过变频器上的触摸式键盘和LCD/LED显示，可进行就地人工启动、停止变频器，可以调整转速、频率；并且应提供一套易于使用的分析测试程序，用于故障分析，就地控制窗口必须采用中文操作界面，功能设定。
需要填写以下参数
ACS800只有英文操作面板。
【免费下载】变频器技术要求
3.1 通用要求 变频器应该具有现代设计，用户友好同时容易安装，调试和维护。变频器能启动并控制标准
鼠笼感应交流电机的转速。变频器应符合 IEC 标准。 变频器应是数字控制，使用矢量控制或直接转矩控制(DTC)。在整个功率范围，在逆变器部
分中使用 IGBT，同时具有下列最低技术特征。 操作条件：
4.包装及到货
变频器整体包装，发至箱式变电站制造厂家。
设计要求
保护等级 电缆输出
2
:
:
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，力根通保据过护生管高产线中工敷资艺设料高技试中术卷资，配料不置试仅技卷可术要以是求解指，决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高与中带资负料荷试下卷高问总中题体资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下，安与要全过加，度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高；试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中，核资或对料者定试对值卷某，弯些审扁异核度常与固高校定中对盒资图位料纸置试，.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置，弯高尤曲中其半资要径料避标试免高卷错等调误，试高要方中求案资技，料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高，术料课中并3中试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术，管以术来架及避等系免多统不项启必方动要式方高，案中为；资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资，管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装，工置合作调理并试利且技用进术管行，线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确：指灵在导活分。。线对对盒于于处调差，试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷，术调应问试采题技用，术金作是属为指隔调发板试电进人机行员一隔，变开需压处要器理在组；事在同前发一掌生线握内槽图部内纸故，资障强料时电、，回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资，料料线试试缆卷卷敷试切设验除完报从毕告而，与采要相用进关高行技中检术资查资料和料试检，卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
引风机变频器招标文件技术部分
技术规范书发电有限责任公司#1、2机组引风机电机变频改造技术规范书2009年09月目录附件1 技术规范 (1)附件2 供货及工作范围 (18)附件3 技术资料及交付进度 (21)附件4 交货进度 (23)附件5 监造与检验 (24)附件6 价格表 (25)附件7 技术服务和设计联络 (29)附件8 分包与外购 (31)附件9 大部件情况 (32)附件1 技术规范1.概述1.1本技术规范适用于XXX发电有限责任公司#1、2引风机（2000KW）电动机高压变频调速装置采购项目的主要技术和相关要求。
它包括系统、设备及其附件的设计、选型、配套、结构、性能、制造、安装、试验、调试、试运、培训、技术服务、检修和质量保证等各方面的技术要求。
1.2本规范书所提出的是最低限度的技术要求，并未对一切细节作出规定，也未充分引述有关标准和规范的条文。
投标人应保证提供符合本规范书及相关工业标准的优质产品和服务。
对国家有关安全、环保等强制性标准及规定，必须满足其要求。
1.3参与本次投标的高压变频器（4×2000KW）必须是国际知名的品牌产品，要求在中国电厂有两套同等级或更大容量变频器至少一年以上成功应用经验，并有完整的售后服务体系。
配套供货厂家由投标人推荐，并由招标人最后确认，投标人应对全部配套设备的供货、检验和质量等负全部责任。
1.4如果投标人没有以书面形式对本技术规范书的条文提出异议，那么招标人可以认为投标人提出的产品完全符合本规范书的要求。
如有异议，应在投标书中以“差异表”为标题的专门章节中加以详细描述。
1.5投标人所采用的零部件等，必须是技术和工艺先进，并经过五年以上运行实践已证明是成熟可靠的产品。
1.6本规范书所使用的标准，如遇与投标人所执行的标准不一致时，按较高的标准执行。
1.7从订货之日至投标人制造之日的这段时期内在合同签定之后，如果发生标准、规范或规程变化等情况，招标人有权提出因标准、规范或规程发生变化而产生的一些补充要求，投标人应遵守这些要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品文档 。 1欢迎下载 运输系统改造工程设备带式输送机 高压变频器招标 技 术 要 求 2011年9月 1 总则 1.1 本技术要求适用于运输系统改造工程设备带式输送机高压变频器以及电气控制设计、设备制造、试验、包装、运输、安装指导、系统调试、人员培训等全过程服务内容。
1.2 本技术要求提出的是最低限度技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范条文。投标方应保证提供符合本技术要求和有关标准的优质产品。
1.3 如投标方没有以书面形式对本技术要求明确提出异议，招标方认为投标方提供的产品完全满足本技术要求。投标方应对所有不能达到技术要求的内容，以技术偏离表的形式，以单独、明显的章节，列表在投标书内。对下述所有条款中要求投标方提供的内容，应以单独、明显的章节，以标书响应的形式单独提出。
1.4 从订货之日起至供方制造之日始的时期内，需方有权提出因规程、规范和标准发生变化而产生的补充要求，供方应遵守这些要求。
1.5 本技术要求为合同附件，与合同正文具有同等效力。 2 设备要求 供货范围包括变频器和配套的干式整流变压器。买方的工作界限为变压器进线端子以上和变频器出线端子以下。变频器选用AB、ABB、西门子等国际知名品牌，具有至少10年高压变频器的生产制造经验，所供相同电压等级和功率的产品在中国相同应用上具300台以上的5年成功运行业绩。
3 系统功能 高压变频系统的功能是对带式输送机配套的电机进行变频调速，以满足不同工况下输送机的软起动、平滑停车和带速调整的要求，同时达到自动控制和节能降耗的目的。 精品文档 。 2欢迎下载 4 工作范围 4.1 投标方应完成整个高压变频系统的设计、制造、安装指导、调试以及人员培训等。 4.2 买方的工作范围是土建设计及设备安装，为系统调试提供充分条件，并提供可靠的设备控制电源。
5 规范及标准 5.1 本技术要求以中国规范和标准为基础，承包商可以提供水平相当或更高的国际标准，设备和材料都应遵照所应用的规范和标准的最新版本。合同中所有设备和元件，包括投标方自其它单位获得的所有附件和设备，除本合同中规定的技术参数和要求外,其余均应遵照最新版本的国家标准（GB或GB/T）国际电工委员会标准（IEC）及国际单位制（SI）,这是对设备的最低要求。如果投标方有自己的标准或规范,必须向买方提供英文和中文复件并获得买方同意后方可采用,但原则上均不能低于GB、GB/T、IEC的有关规定,特别是这些规定或规程中与GB、GB/T、IEC标准有互相矛盾的地方,应先征得买方同意后才能制造。
5.2 投标方供应的设备和材料应达到设计、工艺和安装等方面的高标准要求。投标方应将采用的相应标准和规范的名称及版本写入标书中。
5.3 执行的标准： IEC 76 Power Transformer; IEC 529 Protection Classes of Cases(IP code; IEC 1131/111 PLC Correlative norms; IEC 68 Correlative tests; IEC68-2-6 抗震动标准 IEC68-2-27 抗冲击标准 IEC 1175 Design of signals and connections; IEC 801 Electro-magnetic radiation and anti-surge-interference IEC 870 Communication protocol; IEC1000-4 EMC 抗干扰标准 精品文档 。 3欢迎下载 IEC1800-3 EMC传导及辐射干扰标准 EN50082-2 工业环境的一般标准 IEEE519 电气和电子工程师学会 89/336EC CE标志 NFPA 70 State Electrical Appliance Code; NFPA 77 Recommended anti-electrostatic methods; NFPA 78 Specifications to protect from thunder; NFPA 496 Standard of Electric Equipment Change and Postive Pressure Case Body in Danger Area; OCMA NWGIREV2 Noise Level Norms; ISO/IEC 11801 International electrical wiring; NEMA American National Electrical Manufacture Association; GB 12326 电能质量 电压允许波动和闪动 GB/T 14549 电能质量 公用电网波动 GB 1094.1~1094.5 电力变压器 GB 6450 干式变压器 GB/T 10228 干式电力变压器技术参数和要求 GB 17211 干式电力变压器负载导则 GB 311.1 高压输变电设备的绝缘配合 DL/T 620 交流电气装置的过电压保护和绝缘配合 GB/T 3859.1 半导体交流器 基本要求的规定 GB/T 3859.2 半导体交流器 应用导则 GB/T 3859.2 半导体交流器 变压器和电抗器 其它有关的现行标准。 精品文档 。 4欢迎下载 5.4 语言 投标方提供的信息及资料(包括投标文件原则上应使用中文，如原文是其它语言则必须提供中文对照。
5.5 测量单位 温度 ℃ 热量 J 容量 kVA 功率 kW 频率 Hz 电压 kV，V 电流 A 转速 rpm(r/min 噪音 dB 重量 kg 长度 m（cm/mm） 6 设备规范及现场情况
现场环境：温度：-1.8－50℃ 湿度：年平均相对湿度55% 海拔高度：最高1325m 驱动电机：普通交流异步电机 额定电压：6000V 电机接线方式：Y 绝缘等级：F 精品文档 。 5欢迎下载 6kV电网情况： 中性点接地形式：不接地 额定电压：6000V 正常电压波动范围：±5% 额定工作频率：50Hz 频率变化范围：±2% 7 技术要求 7.1 高压变频器为室内安装型。 7.2 6kV电源经进线断路器柜到高压变频器，变频器输出6kV电源送至6kV电动机。为提高系统的整体效率和可靠性，要求变频系统为高-高方案，无需外置或内置升压变压器、输出滤波器及类似变压环节，变频器应直接输出0-6kV电压。
7.3 为提高设备控制性能，变频器应采用全数字矢量控制技术或直接转矩控制。变频器控制系统采用至少32位处理器构成完整的专用控制系统，不能采用DSP+PLC作为控制器。
7.4 变频器输入侧对电网的谐波污染，在电机的整个调速范围内，必须满足GB/T14549-93《电能质量公用电网谐波》及IEEE519-1992国际标准的规定。变频器应对本体控制系统无谐波影响，如使用多脉冲整流器，整流桥脉冲数必须≥12脉冲。
7.5 变频器输入侧的移相变压器要求能够保护电机不受共模电压的影响。 7.6 在电机的整个调速范围内，变频器输入侧的功率因数不低于0.95，变频器和进线变压器总效率不小于96%，否则必须在变频器输入侧加装功率因数补偿装置。
7.7 为保证系统可靠性，变频器配套的移相变压器必须使用H级绝缘的干式变压器。 7.8 变频器对电机无任何附加要求，电机无需作加强绝缘、降容等任何改动。 7.9 变频器输出电压和电流均为正弦波形，无需使用输出滤波回路和高压屏蔽电缆，能直接拖带普通高压电机，不会引起电机的谐振，并且彻底消除谐波引起的电机发热。 精品文档 。 6欢迎下载 7.10 变频器对电网电压波动具有极强的适应能力，在±10%额定电压波动范围内能满载输出，在70%-90%额定电压范围内降容继续运行。
7.11 变频器输出频率0-75Hz（根据电机情况可设定） 7.12 变频器的频率调节精度0.1Hz，稳定精度0.1％。 7.13 变频器的加减速时间在0-1200秒内，可现场设置。 7.14 设备调试完毕供货方必须提供现场实测的变频器输入输出电压和电流波形，如不能满足前述的谐波指标和功率因数指标，买方有权视其为不合格产品而拒绝验收。
7.15 考虑到带式运输机可能出现的过负荷情况以及满载启动需求，要求变频器和配套整流变压器的额定容量具备1分钟持续输出150%的过载能力。
7.16 为便于用户现场维护，变频器应设有带屏幕显示的操作员终端，屏幕采用液晶显示，能够显示变频器所有参数/变量、报警细节、故障分析结果。变频器具有本地面板控制功能和远方控制功能，两种控制功能应具有转换开关或转换键。可利用操作员终端作系统调试，进行各种控制操作和参数设置并应具有电流、电压、频率、力矩、功率显示功能。
7.17 变频器柜及变压器柜的防护等级为≥IP21，并且制造方应充分考虑现场高温、粉尘大等环境条件并采取有针对性的措施。
7.18 变频器柜的所有部件应有足够的强度，应能承受运输、安装及运行时短路所引起的作用力而不致损坏。
7.19 变频器柜的布置应安全可靠，并留有足够的空间便于维护检修，变频器柜两侧的结构应便于变频器柜整列布置。
7.20 变频器柜进出线方式为下进下出。 7.21 变频器应设置下列保护：过电流、过电压、欠电压、缺相保护、短路保护、超频保护、失速保护、功率器件的过热保护、瞬时停电保护等。保护的性能应符合产品标准的规定，并能联跳输入侧高压开关。
7.22 变频器应带转速跟踪再起动功能。
