2019年注册电气工程师（供配电）《专业案例考试》历年真题第一部分复习指南目录封面2014年注册电气工程师（供配电）《专业案例考试（上）》真题及详解2014年注册电气工程师（供配电）《专业案例考试（下）》真题及详解2013年注册电气工程师（供配电）《专业案例考试（上）》真题及详解2013年注册电气工程师（供配电）《专业案例考试（下）》真题及详解2012年注册电气工程师（供配电）《专业案例考试（上）》真题及详解2012年注册电气工程师（供配电）《专业案例考试（下）》真题及详解2011年注册电气工程师（供配电）《专业案例考试（上）》真题及详解2011年注册电气工程师（供配电）《专业案例考试（下）》真题及详解2010年注册电气工程师（供配电）《专业案例考试（上）》真题及详解2010年注册电气工程师（供配电）《专业案例考试（下）》真题及详解2009年注册电气工程师（供配电）《专业案例考试（上）》真题及详解2009年注册电气工程师（供配电）《专业案例考试（下）》真题及详解2008年注册电气工程师（供配电）《专业案例考试（上）》真题及详解2008年注册电气工程师（供配电）《专业案例考试（下）》真题及详解2007年注册电气工程师（供配电）《专业案例考试（上）》真题及详解2007年注册电气工程师（供配电）《专业案例考试（下）》真题及详解2006年注册电气工程师（供配电）《专业案例考试（上）》真题及详解2006年注册电气工程师（供配电）《专业案例考试（下）》真题及详解第二部分考试真题2014年注册电气工程师（供配电）《专业案例考试（上）》真题及详解[案例题是4选1的方式，各小题前后之间没有联系，共25道小题，每题分值为2分，上午卷50分，下午卷50分，试卷满分100分。
案例题一定要有分析（步骤和过程）、计算（要列出相应的公式）、依据（主要是规程、规范、手册），如果是论述题要列出论点。
]题1～5：某车间变电所配置一台1600kVA，10±2×2.5％／0.4kV，阻抗电压为6％的变压器，低压母线装设300kVar并联补偿电容器，正常时全部投入，请回答下列问题。
注册电气工程师《供配电》测试题及答案
注册电气工程师《供配电》测试题及答案一、选择题（每题2分，共40分）1. 下列哪个设备不属于供配电系统的主要设备？A. 变压器B. 断路器C. 电动机D. 电流互感器答案：C2. 下列哪种供电方式不属于低压配电系统的供电方式？A. 单相两线制B. 三相三线制C. 三相四线制D. 单相三线制答案：D3. 下列关于电力系统负荷的分类，错误的是？A. 一级负荷B. 二级负荷C. 三级负荷D. 四级负荷答案：D4. 下列哪种电缆敷设方式适用于高层建筑？A. 直埋电缆B. 架空电缆C. 管道电缆D. 桥架电缆答案：D5. 下列关于电力系统短路电流的说法，错误的是？A. 短路电流的大小与短路点的距离有关B. 短路电流的大小与系统电压有关C. 短路电流的大小与系统阻抗有关D. 短路电流的大小与短路类型无关答案：D6. 下列哪种设备用于补偿无功功率？A. 电容器B. 电感器C. 变压器D. 电动机答案：A7. 下列关于供配电系统设计的原则，错误的是？A. 安全可靠B. 经济合理C. 简单易行D. 环保节能答案：C8. 下列哪种设备主要用于保护线路？A. 断路器B. 隔离开关C. 负荷开关D. 熔断器答案：D9. 下列关于电力系统负荷率的概念，错误的是？A. 负荷率是实际负荷与额定负荷的比值B. 负荷率是实际负荷与平均负荷的比值C. 负荷率是实际负荷与最大负荷的比值D. 负荷率是平均负荷与最大负荷的比值答案：A10. 下列关于电力系统供电质量的指标，错误的是？A. 电压偏差B. 频率偏差C. 电压波形失真D. 电流波形失真答案：D二、填空题（每题2分，共20分）11. 供配电系统的设计应遵循安全可靠、经济合理、简单易行、环保节能的原则，其中安全可靠是首要原则。
12. 电力系统负荷分为一级负荷、二级负荷和三级负荷，其中一级负荷对供电可靠性要求最高。
13. 供配电系统中的短路电流分为对称短路电流和不对称短路电流，其中对称短路电流的大小与短路点的距离、系统电压和系统阻抗有关。
2006-2008年注册电气工程师(供配电)《专业案例考试》真题及详解【圣才出品】
触电压 U11 为：
2．若该建筑物不作重复接地而改为等电位联结（题 2 图），各段线路的阻值如图所示， 试计算作等电位联结后设备 A 处发生接地故障时预期接触电压 U12 应为下列哪项数值？ （）
A．110V
题2图
2 / 172
圣才电子书 十万种考研考证电子书、题库视频学习平台

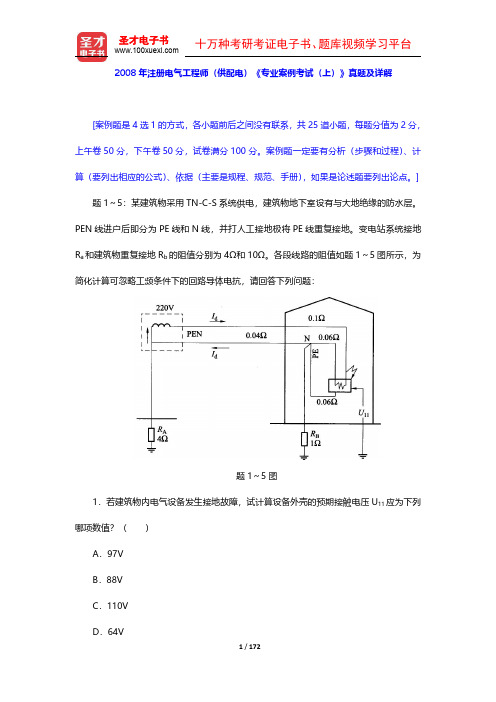

题 1～5：某建筑物采用 TN-C-S 系统供电，建筑物地下室设有与大地绝缘的防水层。 PEN 线进户后即分为 PE 线和 N 线，并打人工接地极将 PE 线重复接地。变电站系统接地 Ra 和建筑物重复接地 Rb 的阻值分别为 4Ω和 10Ω。各段线路的阻值如题 1～5 图所示，为 简化计算可忽略工频条件下的回路导体电抗，请回答下列问题：
4．在上题（题 3 图）的条件下，当设备 A 发生接地故障时，下列哪一种措施无法防止 在设备 B 处发生电击事故？ （ ）
A．在设备 B 的配电线路上装用 RCD B．另引其他专用电源给设备 B 供电（设备 A 与 B 之间无 PE 线连接） C．给设备 B 另作接地以局部 TT 系统供电 D．给设备 B 经隔离变压器供电，不接 PE 线 【答案】A 【解析】根据《建筑物电气装置 500 问》（王厚余编著）P42 的相关内容。 设备 B 的保护接地和电源端的系统接地无电气联系，成为局部 TT 系统。当此局部 TT 系统内发生接地故障时，在设备 A 回路的出线端必须装设 RCD，以保证在该回路发生接地 故障时有效切断电源，从而不会在 TN 系统内引发电击事故。因此，A 项正确，C 项错误。
B．88V
C．66V
D．44V
【答案】C
【解析】根据《建筑物电气装置 500 问》（王厚余编著）P36 的相关内容。
本题中，设备 A 处发生接地故障后，相保回路电流由相线流，回路电流 Id 为：
注册电气工程师供配电基础考试题库及答案
注册电气工程师供配电基础考试题库及答案一、单项选择题1. 下列哪个不属于电力系统的主要组成部分？A. 发电机B. 变压器C. 电缆D. 电动机答案：C2. 下列哪种类型的电力系统可靠性最高？A. 直流系统B. 交流系统C. 混合系统D. 以上都对答案：B3. 下列哪个是电力系统中常用的单位？A. 千伏（kV）B. 千瓦（kW）C. 千伏安（kVA）D. 以上都是答案：D4. 下列哪个不属于电力系统的负荷类型？A. 恒阻抗负荷B. 恒电流负荷C. 恒功率负荷D. 变阻抗负荷答案：D5. 下列哪种设备用于提高电压？A. 升压变压器B. 降压变压器C. 电容器D. 电感器答案：A二、多项选择题6. 下列哪些因素会影响电力系统的稳定性？A. 负荷类型B. 系统结构C. 系统参数D. 环境因素答案：ABCD7. 下列哪些设备用于补偿无功功率？A. 电容器B. 电感器C. 同步补偿器D. 静止无功补偿器答案：ACD8. 下列哪些措施可以提高电力系统的可靠性？A. 增加电源点B. 增加输电线路C. 增加变电站D. 优化系统运行方式答案：ABCD9. 下列哪些属于电力系统的保护设备？A. 断路器B. 避雷针C. 电流互感器D. 电压互感器答案：ABCD10. 下列哪些属于电力系统的监控设备？A. 继电器B. 信号灯C. 控制屏D. 数据采集器答案：ABCD三、判断题11. 电力系统的稳定性主要取决于系统的有功功率平衡。
（）答案：错误12. 电力系统的可靠性是指系统在规定时间内正常运行的能力。
（）答案：正确13. 电力系统的无功功率补偿可以提高系统的电压稳定性。
（）答案：正确14. 电力系统的负荷类型不会影响系统的稳定性。
（）答案：错误15. 电力系统的保护设备可以防止系统过电压。
（）答案：正确四、计算题16. 某电力系统中有两个电源，一个电源的容量为1000kVA，另一个电源的容量为2000kVA。
系统的总负荷为3000kW，求系统的备用容量。
2006年注册电气工程师考试专业知识真题及答案

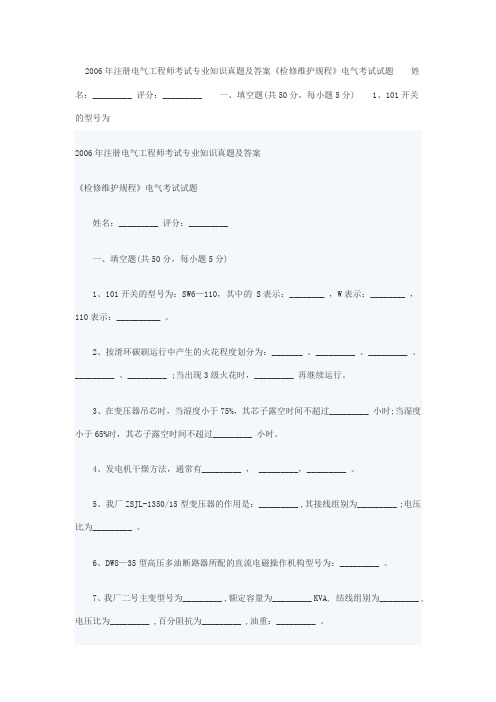

2006年注册电气工程师考试专业知识真题及答案《检修维护规程》电气考试试题姓名：_________ 评分：_________ 一、填空题(共50分，每小题5分) 1、101开关的型号为2006年注册电气工程师考试专业知识真题及答案《检修维护规程》电气考试试题姓名：_________ 评分：_________一、填空题(共50分，每小题5分)1、101开关的型号为：SW6—110，其中的 S表示：________ ，W表示：________ ，110表示：__________ 。
