环刀法测定压实度
路基压实度检测方法简析
上部
大
中部
下部
小
优缺点分析
就检查路基土压实度而言，我们需要的是整个碾压层 的平均压实度，而不是碾压层中某一部分的压实度， 因此，在用环刀法测定土的密度时，应使所得密度能 代表整个碾压层的平均密度。然而，这在实际检测中 是比较困难的;只有使环刀所取的土恰好是碾压层中间 的土，环刀法所得的结果才可能与灌砂法的结果大致 相同。
路基压实度检测方法简析 -------- 环刀法和灌砂法
常州恒正交通工程试验检测中心
二〇一六年八月
概述
路基压实度是填土工程的主要质量控制 指标。
路基压实度=试样干密度/最大干密度 （100%）
路基压实度检测常用方法为环刀法和灌 砂法两种，都是破坏性的检测方法。下 面对环刀法和灌沙法进行简单分析，希 望对在施工现场的检测人员有所帮助。
几点建议
1、路基外观反映施工质量，如果路基表面存 在轮迹明显、表面松散、起皮、弹簧或边角部 位碾压不到位等现象，一般要求施工单位复压 处理后再实施检测。
2、取样要有代表性，要随机选点，均匀布点。 试验过程中检测位置要合理适中。
3、及时检测，及时测定含水量和灰剂量，根 据灰剂量对应选取标准干密度计算压实度。对 应成型时间较长超过7天以上的路段，可直接 选用最大干密度或根据灰剂量衰减曲线选定标 准干密度。
c 由于路基用土含水量较大等原因，施工单位一般会焖灰处理， 到路基上时会再次掺灰。这样土质会沙化，其最大干密度降低， 灰剂量也会偏小，影响压实度结果。这就要求标准试验要客观， 标准干密度的选取要准确。
计算结果的影响因素
5) 检测频率：路基施工质量评定以压实度合格率进 行，适当提高检测频率，增加抽样的随机性，才能使 得合格率结果更为客观，才能便于发现施工质量问题。 比如，抽样1个点，合格率要么100%，要么0；抽样2 个点，1个点不合格，合格率就是50%；抽样4个点， 1个不合格，合格率就是75%。一般情况下，路基压 实度合格率低于80%时需要返工处理。因此，检测频 率太低不能真实反映路基质量，适当提高检测频率才 能客观、公正进行评价。有些施工单位对路基质量有 把握的，往往要求检测单位多检测几点，提高合格率。
环刀法测定压实度试验方法
环刀法测定压实度试验方法
1 目的和适用范围
1.1本方法规定在道路工程现场用环刀法测定土基及路面材料的密度及压实度。
1.2本方法适用于细粒土及无机结合料稳定细粒土的密度可用于施工过程中的压实度检验，但无机结合料稳定土龄期不宜超过2天。
2 仪器设备
本试验需要下列仪器设备：
1）取土器：包括环刀、环盖，定向筒和击实锤系统(导杆、落锤、手柄)。
环刀内径6-8cm，高2-3cm，壁厚1.5-2mm。
2）天平：感量0.1g(用于取芯头内径小于70mm样品的称量)。
3）其它：镐、小铁锹、修上刀、直尺、木板、毛刷、钢丝锯、凡士林，测定含水量设备等。
3 方法与步骤
3.1按有关试验方法对检测对象试样用同种材料进行击实试验，得到最大干密度(ρc)及最佳含水量。
3.2用人工取土器测定粘性土及无机结合料稳定细粒土密度的步骤：。
灌砂法及环刀法测压实度(带计算过程)
灌砂法及环刀法测压实度(带计算过程)灌砂法测压实度最大干密度1.861g/cm³最佳含水率10.6%椎体砂质量728克标准砂密度1.344g/cm³环刀体积200cm³一、灌砂法1、（灌砂筒质量+砂质量）－（剩余筒+砂质量）－椎体砂质量=洞内砂质量2、洞内砂质量÷标准砂密度=洞体积3、湿土质量÷洞体积=湿密度4、湿密度÷（1+含水率%）=干密度5、干密度÷最大干密度=压实度二、环刀法1、称量环刀质量2、（环刀+湿土质量）－环刀质量=刀内湿土质量3、刀内湿土质量÷环刀体积=湿密度4、湿密度÷（1+含水率%）=干密度5、干密度÷最大干密度=压实度三、测含水率简易方法1、先称量铁盒质量；2、把取得的湿土，取出适当量放进铁盒内称量（盒+湿土）质量；3、（铁盒+湿土）－铁盒=湿土质量4、把酒精倒进铁盒刚没过湿土，点燃酒精可以轻轻搅拌。
待酒精熄灭后再次加入酒精点燃。
观察土是否已干。
5、称量（铁盒+干土）质量6、（铁盒+湿土）－（铁盒+干土）=水质量7、（铁盒+干土）－铁盒质量=干土质量8、水质量÷干土质量=含水率一、试验内容及要求：路基路面施工或验收时对其施工压实质量进行检测，通过试验要求学生掌握路基路面压实度检测的各种方法，并能熟练进行现场检测。
灌砂法是利用均匀颗粒的砂去置换试洞的体积，它是当前最通用的方法，很多工程都把灌砂法列为现场测定密度的主要方法。
该方法可用于测试各种土或路面材料的密度，它的缺点是：需要携带较多的量砂，而且称量次数较多，因此它的测试速度较慢。
采用此方法时，应符合下列规定：（1）当集料的最大料径小于15cm、测定层的厚度不超过150mm时，宜采用100mm的小型灌砂筒测试。
（2）当集料的粒径等于或大于15mm，但不大于40mm，测定层的厚度超过150mm，但不超过200mm时，应用150mm的大型灌砂筒测试。
灌砂法及环刀法测定压实度作业指导书
挖坑灌砂法测定压实度试验指导书1 目的和适用范围1.1 本试验法适用于在现场测定基层(或底基层)、砂石路面及路基土的各种材料压实层的密度和压实度，也适用于沥青表面处治、沥青贯入式路面层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测。
1.2 用挖坑灌砂法测定密度和压实度时，应符合下列规定:(1)当集料的最大粒径小于13.2mm、测定层的厚度不超过150mm时，宜采用φ100mm的小型灌砂筒测试。
(2)当集料的最大粒径等于或大于13.2mm，但不大于31.5mm，测定层的厚度超过150mm,但不超过200mm时，应用φ150mm的大型灌砂筒测试。
2 仪具与材料技术要求本试验需要下列仪具与材料:(1)灌砂筒:有大小两种，根据需要采用。
型式和主要尺寸见图1及表1。
当尺寸与表中不一致，但不影响使用时，亦可使用。
上部为储砂筒，筒底中心有一个圆孔，下部装一倒置的圆锥形漏斗，漏斗上端面开口，直径与储砂筒底中心有一个圆孔，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏斗上开口相接。
在储砂筒筒底与漏斗顶端铁板之间设有开关。
开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。
图1 灌砂筒和标定罐(尺寸单位:mm)表1 灌砂仪主要尺寸要求注：如集料的最大粒径超过31.5mm，则应相应地增大灌砂筒和标定罐的尺寸。
如集料的最大(2)金属标定罐:用薄铁板制作的金属罐，上端周围有一罐缘。
(3)基板:用薄铁板制作的金属方盘，盘的中心有一圆孔。
(4)玻璃板:边长约500--600mm的方形板。
(5)试样盘:小筒挖出的试样可用饭盒存放。
大筒挖出的试样可用300mm×500mm×40mm的搪瓷盘存放。
(6)天平或台秤:称量10--15kg，感量不大于1g。
用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g。
(7)含水量测定器具:如铝盒、烘箱等。
环刀法检测路基路面压实度试验原始记录表格
委托单位
任务编号
工程名称
路面结构
测定层位
检测口期
仪器设备
环刀、电子天平（精度OJg）
环境温度
取样桩号
距中线横向距离（m）
环刀号
取样深度
cm环刀直径cm Nhomakorabea环刀高度
cm
环刀质量
g
试样+环刀质量
g
湿土样质量
g
湿密度P
g∕cm3
含
水
率
盒号
盒+湿样质量
g
盒+干样质量
g
水质量
g
盒质量
g
干样质量
g
含水率
%
干密度Pd
g∕cm3
击实得到的最大干密度PC
g∕cm3
压实度K
%
计算公式
试样的湿密度：p=4x（叫*）；试样的干密度：P=-B—；πd1hd1+0.01卬
测试地点的施工压实度：K=&xi（x）
Pc
检测依据
JTG3450-2019《公路路基路面现场测试规程》
T0923-2019环刀测试压实度方法
备注
检测：复核:

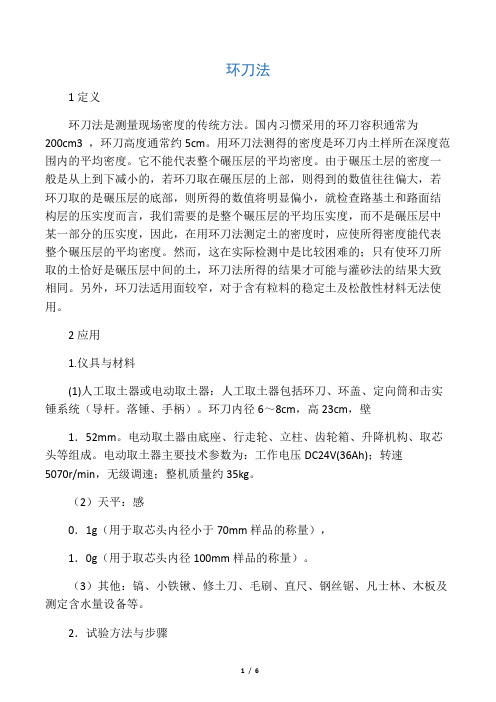

环刀法
环刀法1定义环刀法是测量现场密度的传统方法。
国内习惯采用的环刀容积通常为200cm3 ，环刀高度通常约5cm。
用环刀法测得的密度是环刀内土样所在深度范围内的平均密度。
它不能代表整个碾压层的平均密度。
由于碾压土层的密度一般是从上到下减小的，若环刀取在碾压层的上部，则得到的数值往往偏大，若环刀取的是碾压层的底部，则所得的数值将明显偏小，就检查路基土和路面结构层的压实度而言，我们需要的是整个碾压层的平均压实度，而不是碾压层中某一部分的压实度，因此，在用环刀法测定土的密度时，应使所得密度能代表整个碾压层的平均密度。
然而，这在实际检测中是比较困难的；只有使环刀所取的土恰好是碾压层中间的土，环刀法所得的结果才可能与灌砂法的结果大致相同。
另外，环刀法适用面较窄，对于含有粒料的稳定土及松散性材料无法使用。
2应用1.仪具与材料(1)人工取土器或电动取土器：人工取土器包括环刀、环盖、定向筒和击实锤系统（导杆。
落锤、手柄）。
环刀内径6～8cm，高23cm，壁1．52mm。
电动取土器由底座、行走轮、立柱、齿轮箱、升降机构、取芯头等组成。
电动取土器主要技术参数为：工作电压DC24V(36Ah)；转速5070r/min，无级调速；整机质量约35kg。
（2）天平：感0．1g（用于取芯头内径小于70mm样品的称量），1．0g（用于取芯头内径100mm样品的称量）。
（3）其他：镐、小铁锹、修土刀、毛刷、直尺、钢丝锯、凡士林、木板及测定含水量设备等。
2．试验方法与步骤(1)用人工取土器测定粘性土及无机结合料稳定细粒土密度①擦净环刀，称取环刀质量m2 ，准确至0.1g。
②在试验地点，将面积约30cmx 30cm的地面清扫干净。
并将压实层铲去表面浮动及不平整的部分，达到一定深度，使环刀打下后，能达到要求的取土深度，但不得扰动下层。
③将定向筒齿钉固定于铲平的地面上，顺次将环刀、环盖放人定向筒内与地面垂直。
④将导杆保持垂直状态，用取土器落锤将环刀打人压实层中，至环盖顶面与定向筒上口齐平为止。
路基路面检测试验方法(灌砂法、环刀法、沥青路面取芯法)
路基路面检测试验方法（灌砂法、环刀法、沥青路面取芯法）一、挖坑灌砂法测定压实度试验方法1 目的和适用范围1.1本试验法适用于现场测定路基，基层或底基层及砂石路面的各种材料压实层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测。
1.2用挖坑灌砂法测定密度和压实度时，应符合下列规定：1）当集料的最大粒径小于13.2mm，测定层的厚度不150mm时，宜采用φ100mm的小型灌砂洞测试。
2）当集料的最大粒径大于或等于13.2mm，但不大于31.5mm，测定层的厚度不超过200mm时，应用φ150mm的大型灌砂筒测试。
2 仪器设备本试验需要下列仪器设备1）灌砂筒：有大小两种，为一金属圆筒(可用镀锌铁皮制作)有大小两种，上部储砂筒小筒容积为2120cm3，大筒容积为4600cm3，筒底中心有一个圆孔。
下部装一倒置的圆锥形漏斗，漏斗上端开口，直径与储砂筒的圆孔相同，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏头上开口相接。
自储砂筒筒底与漏斗顶端铁板之间设有开关。
开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。
2)金属标准罐：用薄铁板作金属罐，用于小罐砂筒的内径为100mm，高150mm，用于大灌砂筒的直径为150mm，高200mm，上端周围均有一罐缘。
3)基板：用薄铁板制作的金属方盘，盘中心有一圆孔。
4)玻璃板：边长约500mm~600mm的方形板5)试样盘：小筒挖出的试样可用饭盒存放、大筒挖出的试样可用300mm×500mm×40mm的搪瓷盘存放6)天平或台称：称量10-15kg，数量不大于1g，用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g。
7)含水量测定器具：如铝盒、烘箱等。
8)量砂：粒径0.30-0.60mm清洁干燥的均匀砂，约20-40kg，使用前须洗净烘干，并放置足够的时间，使其与空气的湿度达到平衡。
环刀法测定压实度
填写检测报告
Thank you
谢谢
汇报人姓名
人工取土
01
将定向筒钉固定于铲平的地面上，顺次将环刀、环盖放入定向筒内与地面垂直。
03
去掉击实锤和定向筒，用镐将环刀及试样挖出。
02
将导杆保持垂直状态，用取土器落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。
04
轻轻取下环盖，用修土刀自边至中削去环刀两端余土，用直尺检测直至修平为止
取出样品，立即按取芯套简长度用修土刀或钢丝锯修平两端，制成所需规格土芯，如拟进行其它试验项目，装入铅盒，送试验室备用。 用天平称量土芯带套简质量m1，从土芯中心部分取试样测定含水率ω。 本试验须进行两次平行测定，其平行差值不得大于0.03g／cm3。求其算术平均值。 测定
1 按下式计算试样的湿密度及干密度： 式中：ρ—一试样的湿密度（g／cm3）； ρd——试样的干密度（g／cm3）； m1—一环刀或取芯套筒与试样合计质量（g）； m2—一环刀或取芯套筒质量（g）； d——环刀或取芯套筒直径（cm）； h——环刀或取芯套筒高度（cm）； ω——试样的含水率ω（％）。 2 按下式计算施工压实度： 式中：K——测试地点的施工压实度（％） ρd——试样的干密度（g／cm3）； ρc——由击实试验得到的试样的最大干密度（g／cm3）。 五 报告 试验应报告土的鉴别分类、土的含水量、湿密度、干密度，最大干密度，压实度等。
擦净环刀外壁，用天平称取出环刀及试样合计质量m1，准确至0.1g。 自环刀中取出试样，取具有代表性的试样，测定其含水率ω。
用人工取土器测定砂性土或砂层密度时的步骤：
1
2
削掉环刀口上的多余砂土，并用直尺刮平。
3
如果为湿润的砂土，试验时不需使用击实锤和定向筒。在铲平的地面上细心挖出一个直径较环刀外径略大的砂土柱。将环刀刀刃口向下，平置于砂土柱上，用两手平稳地将环刀垂直压下，直至砂土柱突出环刀上端约2cm时为止。
环刀法检测压实度超百的成因分析及控制措施
过程控制 。通过 明确招标过程中风险 监管工作。 此外， 还需要建立水生植物长 过水系改造 、水生态修 复和水体景观规 管理的工作 目标 ，选择合理的评 审模 期养护机制， 制定水生植物养护标准， 及 划 ， 实现水 系 的合 理利用 ， 营造 “ 生态之
式， 建立质量管理的相关评审指标 ， 加 时清理枯枝树 叶， 定期修剪 ， 定期监测 ， 水、 景观之水 、 文化之 水” ， 使水系成为 山 强分包 商管理和资质审查 ，严格对施 达到人水和谐共同发展 目标。 工图进行审查 ，避免无 图施工情况的 性较高 的工程 ，质量 管理评定可通过
专业鉴定机构进行专业验 收。 发生 ， 同时要加强验收管理 ， 对于专业 方 案
南新区建设亮点 ， 促进 山南新 区开发 ， 形
为把 山南新 区建设 成为 山水 园林城市 新
４ ． 合理 利 用资源 ， 制 定水 系补 水 成 良好 的人居环境 ， 提升城市整 体形象 ，
应根据 山南新 区水系生态需水 量 区、 江南水乡特色宜居 城市新 区、 环境友 对水资源需求 以及 当地水资源实际利 好 型生态城市新区作出贡献 ■
试验规程 》 （ Ｓ Ｌ ２ ３ ７ — １ ９ ９ ９ ）来进 行击 实试
以某工地施工现场 的料场土料击 验 ， 为现场施工质量 的控制提供参数。轻
相对值 ，它相对于达到最大干密度 的 实试验为例。 根据规范及施 工要求 ， 本 型 击 实 试 验 其 单 位 体 积 击 实 功 能 为 百分 比， 因此在一般情 况下 ， 压实度不 次所 作击实试验 为轻型击 实试验 ， 其 ５ ９ ２ ． ２ ｋ Ｊ ／ ｍ 。 。击实锤质量 ２ ． ５ ｋ ｇ ， 锤底 直径 会超过 １ ０ ０ ％。对于 工程中经常 出现 单位 体积击 实功能为 ５ ９ ２ ． ２ ｋ Ｊ ／ ｍ 。击 ５ ｌ ｍ ｍ， 落高 ３ ０ ５ ｍｍ。 击实筒 内径 １ ０ ２ ｍ ｍ，
路基压实度检测方法
（四）试验步骤 1、 在试验地点，选一块平坦表面，并将其清扫干净，其面积不得小于 基板面积。 2、 将基板放在平坦表面上，当表面的粗糙度较大时，则将盛有量砂 （ m5 ）的灌砂筒放在基板中间的圆孔上，将灌砂筒的开关打开，让砂 流入基板的中孔内，直到储砂筒内的砂不再下流时关闭开关。取下灌砂 筒，并称量筒内砂的质量（ m6 ），准确至 1g 。 注：当需要检测厚度时，应先测量厚度后再进行这一步骤。 3、 取走基板，并将留在试验地点的量砂收回，重新将表面清扫干净。 4、 将基板放回清扫干净的表面上（尽量放在原处），沿基板中孔凿洞 （洞的直径与灌砂筒一致）。在凿洞过程中，应注意不使凿出的材料丢 失，并随时将凿松的的材料取出装入塑料袋中，不使水分蒸发。也可放 在大试样盒内，试洞的深度应等于测定层厚度，但不得有下层材料混入， 最后将洞内的全部凿松材料取出。对土基或基层，为防止试样盘内材料 的水分蒸发，可分几次称取材料的质量。全部取出材料的总质量为 mw ， 准确至 1g 。
路基压实度检测方法
环刀法测定压实度试验 挖坑灌砂法测定压实度试验
铁工31210班 第五组 冯文章 景贝贝 周列 郭杨 李琨琨 李垚 王飞扬 安斌 麻超 张伯轩
一、环刀法测定压实度试验
（一）仪具与材料 1、 人工取土器：包括环刀、环 盖、定向筒和击实锤系统（导杆、 落锤、手柄）环刀内径6～8cm， 高2～3cm，壁厚1.5～2cm。
2、 用人工取土器测定砂性土或砂层密度 ①如为湿润的砂土：试验时不需要使用击实锤和定向筒。在铲平的 地面上、细心挖出一个直径较环刀外径略大的砂土柱，将环刀刃口向下， 平置于砂土柱上，用两手平稳地将环刀垂直压下，直至砂土柱突出环刀 上端约2cm时为止。 ②削掉环刀口上的多余砂土，并用直尺刮平。 ③在环刀上口盖一块平滑的木板，一手按住木板,另一只手用小铁锹 将试样从环刀底部切断，然后将装满试样的环刀转过来，削去环刀刃口 上部的多余砂土，并用直尺刮平。 ④擦净环刀外壁，称环刀与试样合计质量M1 ，精确至0.1g。 ⑤自环刀中取具有代表性的试样测定其含水量。 ⑥干燥的砂土不能挖成砂土柱时，可直接将环刀压人或打入土中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环刀法测定压实度
一、目的和适用范围
1、本方法规定在公路工程现场用环刀法测定土基及路面材料的密度及压实度。
2 、本方法适用于细粒土及无机结合料稳定细粒土的密度。
但对无机结合料稳定细粒土，其龄期不宜超过 2d ，且宜用于施工过程中的压实度检验。
二、仪具与材料
本试验需要下列仪具与材料：
1 、人工取土器：包括环刀、环盖、定向筒和击实锤系统（导杆、落锤、手柄）。
2 、天平：感量 0.1g （用于取芯头内径小于 70mm 样品的称量），或 1.0g （用于取芯头内径 100mm 样品的称量）。
3 、其它：镐、小铁锹、修土刀、毛刷、直尺、钢丝锯、凡士林、木板及测定含水量设备等。
三、方法与步骤
1 、按有关试验方法对检测试样用同种材料进行击实试验，得到最大干密度 ( ρ dmax ) 及最佳含水量 ( w 0 ) 。
2 、用人工取土器测定砂性土或砂层密度时的步骤：
（ 1 ）擦净环刀，称取环刀质量 M 2 ，准确至 0 . 1g. （ 2 ）在试验地点，将面积约 30cm × 30cm 的地面清扫干净，并
将压实层铲表面浮动及不平整的部分，达一定深度，使环刀打下后，
能达到要求的取土深度，但不得将下层扰动。
（ 3 ）将定向筒齿钉固定于铲平的地面上，顺次将环刀、环盖放入
定向筒内与地面垂直。
（ 4 ）将导杆保持垂直状态，用取土器落锤将环刀打入压实层中，
至环盖顶面与定向筒上口齐平为止。
（ 5 ）去掉击实锤和定向筒，用镐将环刀试样挖出。
（ 6 ）轻轻取下环盖，用修土刀自边至中削去环刀两端余土，用直
尺检测直至修平为止。
（ 7 ）擦净环刀壁，用天平称取出环刀及试样合计质量 M 1 ，准确
至 0 . 1g .
（ 8 ）自环刀中取出试样，取具有代表性的试样，测定其含水量（ w ）。
3 、本试验须进行两次平行测定，其平行差值不得大于 0 . 03g /cm
3 。
求其算术平均值。
三、计算
按式（4--10）计算试验的含水量。
%100⨯-=s
s m m m w 式中： w —含水率（%），计算至0.1
m —湿土质量（g ）
ms —干土质量（g ）
按式（ 4 — 11 ）、（ 4 — 12 ）计算试样的湿度及干密度：
V
m m 21-=ρ （ 4 — 11 ）
w d 01.01+=ρρ （ 4 — 12 ）
式中： ρ ——试样的湿密度（ g/cm 3 ） ；
ρd ——试样的干密度（ g/cm 3 ）；
m 1 ——环刀与试样合计质量（ g ）；
m 2 ——环刀质量（ g ）；
V ——环刀体积（cm 3）
w ——试样的含水量（ % ）。
按式（ 4 — 13 ）计算施工压实度：
%100K max
⨯=d d ρρ （ 4 — 13 ） 式中： K ——测试地点的施工压实度（ % ）：
ρ d ——试样的干密度（ g/cm 3 ）；
ρdmax ——由击实试验得到的试样的最大干密度（ g/cm 3 ）。
四、报告 试验应报告土的鉴别分类、土的含水量、湿密度、干密度、最大干密度、压实度等。
四、记录格式。
