2013年4月份考试结构设计原理第三次作业
2013年9月份考试工程力学(一)第三次作业.docx
2013年9月份考试工程力学（一）第三次作业一、填空题1剪应力2.3.静止或作匀速直线运动4.前者作用在同一刚体上；后者分别作用在两个物体上5.合力偶二、计算题1.2.3.4.解题方案：取物块为研究对象，列方程、求解。
再由计算可得。
5.6.解（1）以键和轴为研究对象，求键所受的力ΣMo(F)＝0 ，F ×d/2 - T = 0，F =2 T /d=2×181481/48=7561.7N键联接的破坏可能是键沿m-m截面被切断及键与键槽工作面间的挤压破坏。
则用截面法可求得切力和挤压力为 FQ ＝Fjy＝F＝7561.7N （2）校核键的强度键的剪切面积A＝bl=b（L－b），挤压面积为Ajy＝hl/2=h（L－b）／2 F=t Q / A=7561.7/[14×(45-14)]MPa=14.7MPa<[τ] σjy=F jy / A jy=7561.7/7561.7/[4.5×(45-14)]MPa=54.2MPa<[σjy] 键的剪切和挤压强度均满足要求。
(由于键的两个圆头与轮毂上的键槽并不接触，所以A键的有效工作长度为l=L－b)三、问答题1.解：如前所述，力是物体之间相互的机械作用，其作用效果可使物体的运动状态发生变化或者使物体发生变形。
而力偶是由两个大小相等、方向相反、作用线平行但不重合的力所组成的力系。
但力偶也是物体之间相互的机械作用，其作用效果也是使物体的运动状态发生变化（外效应）或者使物体发生变形（内效应）。
力可以使物体平动，也可以使物体转动；但是力偶只能使物体转动，而不能使物体平动。
即力与力偶的内效应与外效应并不等同。
力偶没有合力，因此它不能用一个力来代替，也不能用一个力与其平衡。
力偶只能用力偶来代替，也只能与力偶成平衡。
力与力偶是物体之间相互作用的两种最简单的、最基本的形式。
换句话说，不管两个物体之间的相互作用多么复杂，归根到底不外乎是一个力，或者是一个力偶，或者是力与力偶的组合。
2014年4月份考试作业计算机系统结构第三次作业(答案)
2014年4月份考试作业计算机系统结构第三次作业（答案）一、填空题（20分，共5 题，每小题 4 分）1. 相联比较的功能；全下移；部分下移；从堆栈中间取出一项。
2. 时间重叠，资源重复，资源共享3. 数据反相关、数据相关4. 15/165. 0.01、0.10、0.01二、基本应用题（30分，共 3 题，每小题10 分）1. 答：由于PentiumII 450处理机的CPI＝0.5，Fz＝450MHz，因此，MIPS＝Fz/CPIx106＝450/0.5=900（MIPS）。
2. 答：每页4KB，则页内地址12位。
主存4MB，则主存共1K页，页号10位。
虚存1GB，则虚存共256K页，虚页号18位，页内地址12位，共30位。
页表长度256K行。
3. 答：四路组相联意味着每组有4块，每个块8个字，每个字32位（4个字节），则每块32个字节，cache每组128个字节，共128组。
Cache16KB共14位地址，主存2MB共21位地址。
主存地址划分为：主存高位地址 7位组号7位块号 2位块内地址 3位块内字节 2位cache地址划分为：组号 7位块号 2位块内地址 3位块内字节 2位三、简答题（30分，共5 题，每小题 6 分）1. 答：其主要特点为：（1）结构简单、规整，模块化强；（2）数据流和控制流的设计简单规整；（3）具有极高的计算并行性；（4）脉动阵列结构的构形与特定计算任务和算法密切相关。
2. 答：主要有三种途径：（1）时间重叠多个处理过程在时间上相互错开，轮流重迭地使用同一套硬件设备的各个部分，以加快硬件周转而赢得速度。
如流水线是典型的时间重叠的例子。
（2）资源重复通过重复设置硬件资源来提高可靠性或性能。
早期的资源重复以提高可靠性为主，现在则被大量用于提高系统的速度性能。
多处理机是典型的资源重复例子。
（3）资源共享利用软件方法让多个用户按一定时间顺序轮流使用同一资源，以提高利用率，因而提高整个系统的性能。

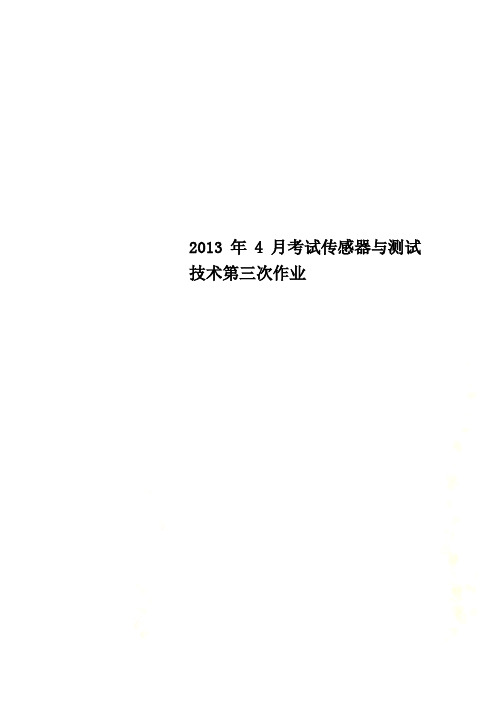

2013年4月考试传感器与测试技术第三次作业
2013年4月考试传感器与测试技术第三次作业2013年4月考试传感器与测试技术第三次作业一、填空题（本大题共15分，共 5 小题，每小题 3 分）1. 为了使同一型号的传感器有相同的灵敏度，常在传感器线圈两端并联一个______ ，经标定后固定其阻值。
2. ______ 是利用MOS二极管电容一电压特性（C—V特性）的变化，MOS场效应晶体管（MOSFET）的阈值电压的变化等物理特性做成的半导体气敏元件。
3. 表征传感器静特性的指标有 ______ 、 ______ 、 ______ 等4. RC滤波电路中的电阻，不仅消耗希望抑制的信号能量，也消耗希望通过的信号能量。
为了克服这一缺点，可采用RC网络和 ______ 组成的有源滤波电路，该电路除起滤波作用之外，还可将信号放大，其放大倍数也容易调节。
5. ______ 除用于家庭磁带录像机之外，还可用于各种机器的结露检测。
二、计算题（本大题共30分，共 3 小题，每小题 10 分）1. 磁电式线速度传感器的线圈平均直径D=25mm，气隙磁感应强度B=6000Gs。
希望传感器的灵敏度k＝600（mV／cm／s），求工作线圈的匝数N应为多少？2. 已知信号x（t）试求信号x（0.5t），x（2t）的傅里叶变换。
3. 利用电涡流位移传感器和频率计数器测某轴的转速。
欲使频率计所读频率的数值等于1／2转速的数值（如f=50Hz，表示n= 25r／min）。
问齿盘的齿数z 为多少?若使f的数值等于n，z又为多少?三、简答题（本大题共25分，共 5 小题，每小题 5 分）1. 浅谈测试系统的主要应用？2. 电阻应变式测力传感器的工作原理？3. 简述微传感器的优点。
4. 什么是热电偶的分度表？5. 激光检测的特点是什么？主要应用于什么领域的测量？四、综合分析题（本大题共30分，共 3 小题，每小题 10 分）1. 求图1a所示周期矩形信号的三角形式傅里叶级数表达式，并画出幅值谱。
2013年9月份考试建筑结构第三次作业
2013年9月份考试建筑结构第三次作业2013年9月份考试建筑结构第三次作业一、单项选择题(本大题共20分，共10 小题，每小题2 分)1. 一般多层框架柱的计算长度l0与柱高H相关,当采用现浇楼盖时,底层柱的计算长度l0为( )。
A. 0.7HB. 1.0HC. 1.2HD. 1.5H2. 受压构件承载力计算时所采用的构件高厚比( )墙、柱高厚比验算中的高厚比值。
A. lt;B. le;C. ge;D.3. 下列关于框架结构相对剪力墙结构特性的描述中，正确的是：(A. 地震效应小，抗震性能好B. 地震效应小，抗震性能差C. 地震效应大，抗震性能好D. 地震效应大，抗震性能差4. 从理论上讲，塑性铰线法得到的是一个( )。
A. 下限解B. 中间解C. 上限解D. 最优解5. 在风荷载的计算中，地面粗糙度的影响是由( )来反映的A. A基本风压w0B. B高度z处的风振系数beta;zC. C风荷载体形系数mu;sD. D风压高度变化系数mu;z6. 框架结构配筋计算中，梁的控制截面为( ).A. 梁左端截面B. 梁右端截面C. 梁跨中截面D. 以上三者7. 强柱弱梁指的是( )。
A. 柱的刚度大于梁的刚度B. 柱的截面尺寸大于梁的截面尺寸C. 柱的抗弯能力大于梁的抗弯能力D. 柱的抗剪能力大于梁的抗剪能力8. 进行弯矩调幅时，截面的弯矩调幅系数beta;不宜超过( )A. 5%;B. 10%;C. 15%;D. 20%9. 计算单层刚弹性方案房屋的承重横墙时，假定其上端约束条件是( )。
A. 铰支承B. 固端支承C. 弹性支承D. 自由端10. 砌体局部受压强度提高的主要原因是( 0.A. 局部砌体处于三向受力状态套箍作用和应力扩散作用B. 受压面积小和尺寸效应砌体起拱作用而卸载二、填空题(本大题共10分，共5 小题，每小题2 分)1. 荷载主要沿一个方向传递，可以忽略其沿另一方向的传递，这样的板称为______ ，荷载沿两个方向传递且均不能忽略，这样的板称为______2. 在进行楼盖结构平面布置时，应注意______ 、______ 、______ 三个问题。
2013年4月考试电气传动及控制第三次作业
2013年4月考试电气传动及控制第三次作业一、作图题（本大题共8分，共 2 小题，每小题 4 分）1. 采用比例调节器控制的有静差单闭环直流调速系统，当负载转矩由TL1突增到TL2时，有静差调速系统的转速n的变化过程如下图所示，试画出偏差电压 Un和控制电压Uc的变化过程示意图。
2. 采用积分调节器控制的无静差单闭环直流调速系统，当负载转矩由TL1突增到TL2时，无静差调速系统的转速n的变化过程如下图所示，试画出偏差电压Un和控制电压Uc的变化过程示意图。
二、计算题（本大题共36分，共 9 小题，每小题 4 分）1.2.3.4. 系统的开环传递函数为：试画出开环对数幅频特性的渐进线（伯德图），要求标出截止频率、转折频率和斜率。
5. 有一V-M调速系统。
电动机参数为：PN ＝2.2kW，UN=220V，IN＝12.5A，nN=1500r/min，电枢电阻Ra=1.2Ω，整流装置内阻Rrec=1.5Ω，触发整流环节的放大倍数Ks=35。
要求系统满足调速范围D=20，静差率s≤10%。
（1）当Un*=15V时，Id =IN，n=nN，则转速负反馈系数α应该是多少？（2）计算放大器所需的放大倍数。
6.7. 有一个闭环系统，其控制对象的传递函数为，要求校正为典型II型系统，在阶跃输入下系统超调量σ≤30%（按线性系统考虑）。
试决定调节器结构，并选择其参数。
8. 系统的开环传递函数为：试画出开环对数幅频特性的渐进线（伯德图），要求标出截止频率、转折频率和斜率。
9. 有一个系统，其控制对象的传递函数为，要求设计一个无静差系统，在阶跃输入下系统超调量σ≤5%（按线性系统考虑）。
试对该系统进行动态校正，决定调节器结构，并选择其参数。
三、简答题（本大题共56分，共 14 小题，每小题 4 分）1. 常见的交流调速方法有：降电压调速、转差离合器调速、转子串电阻调速、绕线电机串级调速或双馈电机调速、变极对数调速、变压变频调速，哪些属于转差功率不变型调速系统？2. 采用PI调节器的双闭环直流调速系统起动过程中，为何会出现饱和非线性控制？3. 晶闸管触发与整流装置可以看成是一个什么环节？怎样确定其时间常数？4. 常见的交流调速方法有：降电压调速、转差离合器调速、转子串电阻调速、绕线电机串级调速或双馈电机调速、变极对数调速、变压变频调速，哪些属于转差功率馈送型调速系统？5. 笼型异步电机变压变频调速系统，为什么要进行电压和频率协调控制？6. 常见的交流调速方法有：降电压调速、转差离合器调速、转子串电阻调速、绕线电机串级调速或双馈电机调速、变极对数调速、变压变频调速，哪些属于转差功率消耗型调速系统？7. 直流调速有哪些调速方法？最常用的方法是什么？为什么？8. 在转速负反馈有差调速系统中，当电网电压、负载转矩、电动机励磁电流、电枢电阻、测速发电机励磁各量发生变化时，都会引起转速的变化，问系统对上述各量中哪些量无调节功能，为什么？9. PI调节器不同于P调节器的特点是什么？10. 在正弦波供电时，不同规律实现电压－频率协调控制，不同类型的机械特性有何特点？11. 为什么说异步电机是一个强耦合的多变量系统？12. 笼型异步电机采用恒压频比控制时，为何要进行低频定子压降补偿？13. 采用PI调节器的双闭环直流调速系统起动过程中，为何会出现转速超调？14. 为什么说异步电机的动态数学模型是一个高阶、非线性系统？答案：一、作图题（8分，共 2 题，每小题 4 分）1.参考答案：解题方案：评分标准：2.参考答案：解题方案：评分标准：二、计算题（36分，共 9 题，每小题 4 分）1.参考答案：90º解题方案：评分标准：2.参考答案：解题方案：评分标准：3.参考答案：解题方案：评分标准：4.参考答案：解题方案：评分标准：5.参考答案：解题方案：评分标准：6.参考答案：解题方案：评分标准：7.参考答案：解题方案：评分标准：8.参考答案：解题方案：评分标准：9.参考答案：解题方案：评分标准：三、简答题（56分，共 14 题，每小题 4 分）1.参考答案：变极对数调速是有级的，应用场合有限。
2013年9月份考试多高层房屋结构抗震设计第三次作业.doc
2013年9月份考试多高层房屋结构抗震设计第三次作业一、填空题（本大题共30分，共 10 小题，每小题 3 分）1. 按照我国现行《抗震设计规范》，建筑的抗震设计类别分为 ______ 、______ 、 ______ 、 ______ 四类。
2. 地震按其成因可以划分为 ______ , ______ , ______ ______ 四种类型。
3. 地震系数K表示 ______ 与 ______ 之比；动力系数是单质点 ______ 与______ 的比值。
4. 地震震害表现为 ______ 破坏、 ______ 破坏和 ______ 破坏。
5. 多层砌体房屋抗震构造措施设计的基本思想是 ______6. 我国抗震设防目标是： ______ 、 ______ 、 ______ 。
7. 在振型分解反应谱法中，根据统计和地震资料分析，对于各振型所产生的地震作用效应，可近似地采用 ______ 的组合方法来确定。
8. 体波经过地层界面的多次反射和折射到地面时，激起两种仅沿地面传播的面波，即 ______ 和 ______ 。
9. 在一个地震序列中，若主震震级很突出，其释放的能量占全序列中的绝大部分，叫 ______10. 结构抗震设防的依据是 ______ 。
二、名词解释题（本大题共16分，共 4 小题，每小题 4 分）1. 震源深度？2. 不利地段3. 解释地震动与振动的区别。
4. 深源地震三、简答题（本大题共40分，共 8 小题，每小题 5 分）1. 抗震设防的基本目标、要求是什么？2. 建筑平立面布置的基本原则是什么？为什么要控制房屋的高宽比？3. 什么是刚度中心？什么的质量中心？应如何处理好二者的关系？4. 什么是场地？按震害轻重程度、怎样划分建筑场地？5. 简述钢筋混凝土结构房屋的震害情况6. 结构竖向布置要求注意事项？7. 定性说明有利地段、不利地段和危险地段的含义。
8. 简述底部剪力法的适用条件四、综合题（本大题共14分，共 1 小题，每小题 14 分）从设计分类的角度，建筑抗震设计分为哪三个环节？答案：一、填空题（30分，共 10 题，每小题 3 分）1. 参考答案：甲类乙类丙类丁类2. 参考答案：构造地震火山地震陷落地震诱发地震3. 参考答案：地面运动的最大加速度[SEPARATOR] 重力加速度[SEPARATOR] 最大绝对加速度[SEPARATOR] 地面最大加速度4. 参考答案：（地表破坏）破坏（工程结构的破坏）破坏（次生破坏）破坏5. 参考答案：增强房屋的整体性6. 参考答案：大震不倒中震可修小震不坏7. 参考答案：平方和开平方8. 参考答案：勒夫波瑞利波9. 参考答案：主震型地震10. 参考答案：抗震设防烈度二、名词解释题（16分，共 4 题，每小题 4 分）1. 参考答案：震中到震源的垂直距离。
2013年9月份考试建筑制图与识图第三次作业答案
一、填空题（本大题共20分，共 5 小题，每小题 4 分）
1. 拉丁字母、阿拉伯数字及罗马数字的字高，应不小于2.5mm。
2. A点在B点的正后方，其 __V面投影相互重合，且B点为可见。
3. 确定组合体中各基本几何体之间相对位置的尺寸，叫定位尺寸。
4. 断面图画在构件投影图的中断处，称为中断断面图。
答：
2.过点C做直线与直线AB以及Z轴同时相交。
答：
3.过点C做直线垂直与已知直线AB且与其相交于点D.
答：
4. 已知AB//CD,CD=30mm，求CD的投影
答：
5.已知直线EF与直线AB、CD都相交，求c’f''及cd。
答：
6.已知矩形ABCD属于直线EF，长30mm，试完成矩形ABCD的投影
答：
7.已知BC为正平线，补全平面四边形ABCD的水平投影。
答：
8.已知A、B、C、D四点属于同一平面，AC//V面，AD=45,求B、C、D三点的另一投影。
答：
9.已知六棱柱的H、V投影，补其V投影，并作出其上A、B、C三点所缺投影。
答：
10.已知六棱柱的H、V投影，补其W投影，并作出A、B、C三点所缺投影。
5. 为了表示建筑物局部的构造层次，并保留其部分外形时，可局部分层剖切，由此而得的图称为分层剖切剖面图。
二、名词解释题（本大题共20分，共 5 小题，每小题 4 分）
1. 相对标高
答：以某建筑物底层室内地坪为±0.000的标高称为相对标高。
2. 风玫瑰
答：风向频率玫瑰图用端点与中心的距离，代表当地这一风向在一年中发生频率，粗实线表示全年风向，细虚线范围表示Biblioteka 季风向。3. 一般位置直线
2013年4月份考试钢结构第二次作业 2
2013年4月份考试钢结构第二次作业
三、填空题（20分，共 10 题，每小题 2 分）
1.答：长细比
2.答：三
3.答：焊件的较大厚度
4.答：抗拉强度800N/mm2 屈强比0.8
5.答：tanθ≤1.5
6.答：换算长细比
7.答：强度相适应
8.答：摩擦力
9.答：撬力作用（杠杆作用）
10.答：螺栓群形心
四、计算题（15分，共 1 题，每小题 15 分）
0.答：
五、简答题（15分，共 3 题，每小题 5 分）
1.答：
（1）摩擦型连接只依靠摩擦阻力传力，并以剪力不超过接触面摩擦力作为设计准则。
（2）承压型连接，只允许接触面滑移，以连接达到破坏的极限承载力作为设计准则。
2.答：
1、在运输和安装过程中产生弯曲或过大的变形；
2、使用期间因自重而明显下挠；
3、在动力荷载作用下发生较大的振动；
4、构件极限承载力显著降低。
3. 答：1.由于焊缝纵向收缩，使两块钢板趋于形成反方向的弯曲变形，但实际上焊缝将两块钢板连接成整体，不能分开，于是两块钢板的中间产生横向拉应力，而两端则产生压应力。
2.由于先焊的焊缝已经凝固，阻止了后焊焊缝在横向自由膨胀，使其发生横向的塑性压缩变形。
当焊缝冷却时，后焊焊缝的收缩受到已凝固焊缝的限制而产生横向拉应力，因应力自相平衡，更远处的焊缝受拉应力。
焊缝的横向应力就是上述原因产生的合力结果。
2013年9月份考试安装原理第三次作业
2013年9月份考试安装原理第三次作业一、填空题（本大题共40分，共 10 小题，每小题 4 分）1. 在尺寸链中，某个尺寸是在加工过程中或装配过程中最后形成的，这个尺寸是 ______ 。
2. 当组成环的尺寸增加使封闭环的尺寸增加时，该组成环为 ______ 。
3. 被测物的形状误差与位置误差合称为 ______ 。
4. 平行线展开法适用于 ______ 。
5. 铺设垫铁的目的是 ______ 、 ______ 、 ______ 、 ______ 。
6. 非标设备成形方法主要有 ______ ______ ______7. 尺寸链中，判断组成环的原则是 ______ 和 ______8. 随机误差产生的原因有 ______ ______ ______9. 锅炉受热面主要包括 ______ 、 ______ 、 ______ 、 ______ 。
10. 非标制作安装中矩形零件的定位夹紧，其止推定位基准应选 ______ 。
二、名词解释题（本大题共10分，共 2 小题，每小题 5 分）1. 尺寸链2. 动平衡三、计算题（本大题共25分，共 5 小题，每小题 5 分）1.2. 下图为一圆柱体转子，有两个不平衡偏心质量G1和G2, 转子旋转时，形成的离心力分别为F和F’,请运用力的等效原理，将下图中的两个离心力分别等效到转子的两个平衡面Ⅰ、Ⅱ上，并确定平衡质量QⅠ、QⅡ的方位（画在方向线上即可）。
3. 某机床的床身导轨长3.5米，用精度为0.02/1000的框式水平仪检测其垂直平面内的直线度，每隔500 ㎜测量一次，分段测量的读数如下：＋0.5、＋0.5、＋1、＋1、0、－1、－2（格），用作图法和计算法求床身导轨在全长上垂直平面内的直线度误差。
4. 测得被测表面平面度误差原始数据如图示，用基面旋转法求该被测表面的平面度误差。
（写出旋转步骤，单位：μm）。
5. 某汽轮机组用半挠性联轴器连接发电机转子尺寸如图示，联轴器计算直径为480㎜，当用三表法检测其同轴度时，所测得的数据如图所示（单位：mm）：（1）请计算径向偏差和端面开口量，并指出偏差方向；（2）计算发电机轴的前后轴承调整量（垂直方向和水平方向），并指出移动方向；四、简答题（本大题共25分，共 5 小题，每小题 5 分）1. 形状误差和位置误差的区别是什么？2. 基础出现偏差的有哪两种情况？3. 简述安装工艺的编制应涵盖哪些主要内容？4. 基础出现偏差的两种情况是什么？5. 图示为一减速箱的两个齿轮轴，该测量装置是检测两轴哪个方向的平行度？答案：一、填空题（40分，共 10 题，每小题 4 分）1.参考答案：封闭环解题方案：封闭环：在尺寸链中，间接得到的尺寸环为封闭环，它是在加工过程中或装配过程中，最后形成的一环。
2013年9月份考试自动控制原理第三次作业
2013年9月份考试自动控制原理第三次作业一、填空题（本大题共45分，共 15 小题，每小题 3 分）1. 校正的实质是改变系统的 ______ ______ 分布。
2. 传递函数定义为：线性定常系统在 ______ 条件下，输出拉氏变换与输入拉氏变换之比。
3. 系统稳定的充要条件是，其特征根的实部必须 ______ 零，也即是系统传递函数的极点均分布在复平面的 ______ 半平面。
4. 系统在外界作用下，从一定初始状态出发，经历由其内部的固有特性的动态历程，在这一过程中， ______ 及其 ______ 、 ______ 三者之间的动态关系即为系统的动力学问题。
5. 通常将 ______ 和 ______ 统称为频率特性。
6. 拉氏变换存在的条件是：原函数必须满足 ______ 条件。
7. 在平面上，如果有一些闭环极点往左移动，则必有另外一些闭环极点向______ ，以保持每个闭环极点之和恒等于 ______ 。
这一性质可用来估计根轨迹分支的变化趋势。
8. 线性定常系统对正弦信号(谐波输入)的 ______ 称为频率响应。
9. 按控制系统有无反馈进行分类，控制系统分为： ______ 、 ______ 。
10. 时间响应由 ______ 和 ______ 两部分组成。
11. 控制系统的三个基本要求是： ______ 、 ______ 、 ______ 。
12. 频率特性G(jω)与传递函数G(s)的关系为 ______ 。
13. 环节有三种基本联接方式，为： ______ 、 ______ 、 ______ 。
14. 二阶系统的响应特性完全由和两个特征量来描述。
15. 稳态误差的定义式为 ______ 。
二、综合题（本大题共55分，共 5 小题，每小题 11 分）1. 化简如下方块图,并确定其传递函数。
2. 由实验得到的系统对数幅频特性曲线如图所示，写出其传递函数，并指出系统的型次和组成环节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2013年4月份考试结构设计原理第三次作业 一、单项选择题（本大题共60分，共 20 小题，每小题 3 分） 1. 按预应力度法进行部分预应力混凝土受弯构件的截面配筋设计时，预应力度入的选择可参考国外试验值，其值是 （ ） A. 0.6—0.8 B. 0.4—0.7 C. > 0.7 2. 进行简支梁的挠度计算时，取Bmin代替材力公式中的E I。Bmin是指：（ ） A. 沿梁长的平均刚度 B. 沿梁长挠度最大值处的截面刚度 C. 沿梁长内正弯矩最大值处的截面刚度 3. 两个截面尺寸，材料相同的轴心受拉构件，即将开裂时，配筋率高的钢筋应比配筋率低的应力： （ ） A. 大很多 B. 小很多 C. 基本相等 4. 钢筋和混凝土之间的粘结强度（ ） A. 当外荷大时，其粘结强度大 B. 当钢埋入 混凝土中长度长时，其粘结强度大 C. 混凝土强度等级高时，其粘结强度大 D. 钢筋级别低时，其粘结强度大 5. 在确定纵向钢筋弯起位置时，必须使用（ ） A. 弯矩图 B. 抵抗弯矩图 C. 剪力图 6. 钢筋的冷加工有两种方法冷拉和冷拔（ ） A. 二者都可提高钢筋的抗拉和抗压强度； B. 冷拉时钢筋的冷拉应力应低于钢筋的屈服点； C. 冷拔后的钢筋没有明显的屈服点； D. 冷加工(冷拉、冷拔)后对塑性没有影响。 7. 预应力混凝土可用来建造大跨度桥梁，因为：（ ） A. 有反拱，变形小 B. 可用高强钢材及高强混凝土，承载力及刚度大 C. 可作拼装手段，预先检验 8. 所谓预应力混凝土是指（ ） A. 对钢筋进行张拉构件 B. 将压力直接施加在构件上 C. 对外载产生拉应力部位的混凝土施加压应力 9. 梁的弯起钢筋设计中，按照抵抗弯矩图外包了弯矩包络图原则并且弯起位置符合规范要求，其正截面和斜截面抗弯承载力为（ ） A. 应复核 B. 应计算 C. 不必复核 10. 普通钢筋混凝土结构不能充分发挥高强钢筋的作用，主要原因是：（ ） A. 受压混凝土先破坏 B. 未配高强混凝土 C. 不易满足正常使用极限状态 11. 梁的抵抗弯矩图要求包围设计弯矩图，其目的是保证：（ ） A. 正截面抗弯强度 B. 斜截面抗弯强度 C. 斜截面抗剪强度 12. 混凝土收缩变形（ ） A. 与 混凝土所受的应力大小有关 B. 随水泥用量的增加而减小 C. 随水灰比的增加而增大 13. 板通常不配置箍筋，因为（ ） A. 板很薄，没法设置箍筋 B. 板内剪力较小，通常混凝土本身就足以承担 C. 设计时不计算剪切承载力 D. 板内有拱作用，剪力由拱直接传给支座 14. 梁斜截面弯曲破坏与剪切破坏的根本区别在于（ ） A. 斜截面弯曲破坏时，梁受力纵筋在斜缝处受拉屈服而剪切破坏时纵筋不屈服 B. 斜截面弯曲破坏是由弯矩引起的，而剪切破坏是弯矩剪力共同作用的结果 C. 剪跨比较大时发生斜截面弯曲破坏，较小时发生剪切破坏。 15. 钢筋混凝土梁即将开裂时，受拉钢筋的应力𝜎𝑠与配筋率𝜌的关系是( )。 A. 增大，𝜎𝑠 减小 B. 增大，𝜎𝑠增大 C. 与𝜎𝑠关系不大 D. 与𝜎𝑠无关 16. 受弯构件正截面承载力计算中采用等效矩形应力图形，其确定原则为 ( ) 。 A. 保证压应力合力的大小和作用点位置不变；矩形面积𝜒𝑓𝑐𝑚
=曲线围成的面积，
𝜒=0.8𝜒。
B.
由平截面假定确定𝜒=0.8𝜒。 C. 两种应力图形的重心重合 17. 对于支座附近负弯矩区段内的纵向受拉钢筋，常采用截断的方式来减少纵筋的数量。钢筋切断点至理论断点(强度不需要点)的长度为Lw，至强度充分利用点的长度为Ld。则：①Lw≥（ ） A. La B. 1.2 La C. 20d D. 依据钢筋外形及剪力V大小确定 18. 超筋梁破坏时，钢筋应变&𝑒𝑝𝑠𝑖;𝑠和受压区边缘混凝土应变&𝑒𝑝𝑠𝑖;𝑐的关系是( )。 A. ε s < ε y , ε c = ε c u B. ε s = ε y , ε c < ε c u C. ε s > ε y , ε c ≥ ε u D. ε s < ε y , ε c > ε c u
19. 轴心受压构件在受力过程中钢筋和砼的应力重分布均（ ） A. 存在 B. 不存在 20. 当其他条件完全相同，根据钢筋面积选择钢筋直径和根数时，对裂缝有利的选择是（ ） A. 较粗的变形钢筋 B. 较粗的光面钢筋 C. 较细的变形钢筋 D. 较细的光面钢筋 二、判断题（本大题共10分，共 5 小题，每小题 2 分） 1. 不论大、小偏压破坏时，𝐴𝑠′总能达到𝑓𝑦′。（ ） 2. 若轴压柱承受不变的荷载，则不论经过多长时间，钢筋及砼压应力都不随时间的变化。（ ） 3. “部分预应力混凝土”是指正常使用荷载下预应力钢筋少且应力较低。（ ） 4. 无腹筋梁斜截面破坏形态总共有两种类型。（ ） 5. 梁发生斜截面弯曲破坏的可能是钢筋弯起位置有误。（ ） 三、计算题（本大题共10分，共 1 小题，每小题 10 分） 简支梁桥主梁的计算跨径为19.5M，为T形截面，其截面尺寸为：bi， =158cm，hi，=11cm，b=18cm，h=130cm，a=10.5cm恒载下的弯矩为M0=797.08KN.m，使用荷载下的弯矩M=1916.57KN.m，Ⅱ级钢筋Ag=70.62cm2，钢筋直径d=32，验算该梁的裂缝宽度。
四、问答题（本大题共20分，共 4 小题，每小题 5 分） 1. 钢束的弯起点应满足什么要求，梁端和梁顶锚固时弯起角度各为多少？ 2. 受弯构件沿斜截面破坏的形态有几种，各在什么情况下发生？ 3. 受弯构件裂缝宽度计算理论主要有哪几种，我国规范采用什么理论进行裂缝宽度计算？ 4. 钢筋混凝土纯扭构件的强度计算理论有几种，《桥规》中对受弯构件的强度计算采用何种理论？
答案： 一、单项选择题（60分，共 20 题，每小题 3 分） 1. A 2. C 3. C 4. C 5. B 6. C 7. B 8. C 9. C 10. C 11. A 12. C 13. B 14. A 15. C 16. C 17. C 18. A 19. A 20. C
二、判断题（10分，共 5 题，每小题 2 分） 1. × 2. × 3. × 4. × 5. √
三、计算题（10分，共 1 题，每小题 10 分） 0. 参考答案： 采用桥规公式计算δfmax=0.161mm＜0.25mm，符合要求 解题方案： 解：1.采用（公桥规）公式可得：2.因为Ⅱ级钢筋为变形钢筋，故=1 3.抗载作用系数的计算：=1.208 4.构件形式系数因T梁有腹板故取=1 5.配筋率计算：=0.0328 6.受拉钢筋在作用载荷下的应力计算：=261MPa 7.钢筋弹性模量为：Eg=2× MPa 8.将以上数据带入公式得：0.161mm 评分标准：
四、问答题（20分，共 4 题，每小题 5 分） 1. 参考答案： 应考虑满足斜截面抗弯强度的要求，即保证弯起后斜截面上的抗弯强度，不低于斜截面顶端所在的正截面的抗弯强度；弯起角度为：梁端不宜＞200，梁顶在250~300之间。 解题方案： 应考虑满足斜截面抗弯强度的要求，即保证弯起后斜截面上的抗弯强度，不低于斜截面顶端所在的正截面的抗弯强度；弯起角度为：梁断不宜＞200，梁顶在250~300之间。 评分标准： 关键点答对可给满分 2. 参考答案： 无腹筋梁沿斜截面破坏的主要形态有三种：
（1）斜拉破坏。当一条主斜裂缝形成并使混凝土裂通，梁被撕裂成两部分而丧失承载力，破坏发生突然，破坏面较整齐，无压碎现象。
（2）剪压破坏。斜裂缝顶端的混凝土在正应力δx ，剪应力ι和局部压应力δy的共同作用下被压酥而破坏，破坏处可见到很多平行的斜向短裂缝和混凝土碎渣。
（3）斜压破坏。随着荷载增大，梁腹发生类似混凝土棱柱体被压坏的情况，即 破坏时裂缝多而密，但没有裂缝。 解题方案： 无腹筋梁沿斜截面破坏的主要形态有三种：
（1）斜拉破坏。当一条主斜裂缝形成并使混凝土裂通，梁被撕裂成两部分而丧失承载力，破坏发生突然，破坏面较整齐，无压碎现象。
（2）剪压破坏。斜裂缝顶端的混凝土在正应力，剪应力和局部压应力的共同作用下被压酥而破坏，破坏处可见到很多平行的斜向短裂缝和混凝土碎渣。
（3）斜压破坏。随着荷载增大，梁腹发生类似混凝土棱柱体被压坏的情况，即破坏时裂缝多而密，但元主裂缝。 评分标准： 关键点答对可给满分 3. 参考答案： 计算理论有： （1）粘结滑移理论； （2）无滑移理论； （3）综合理论。 我国《公路桥规》对钢筋混凝土受弯构件的最大裂缝宽度计算采用综合理论的数理统计方法来进行的。 解题方案： 受弯构件裂缝宽度的问题，各国均做了大量的实验和理论研究，提出的计算理论有： （1）粘结滑移理论； （2）无滑移理论； （3）综合理论。 我国《公路桥规》对钢筋混凝土受弯构件的最大裂缝宽度计算采用综合理论的数理统计方法来进行的。 评分标准： 关键点答对可给满分 4. 参考答案： 有变角度空间桁架模型和斜弯曲破坏理论，《桥规》中对受扭构件的强度计算，采用斜弯曲破坏理论。 解题方案： 有变角度空间桁架模型和斜弯曲破坏理论，《桥规》中对受扭构件的强度计算，采用斜弯曲破坏理论。 评分标准： 关键点答对可给满分
