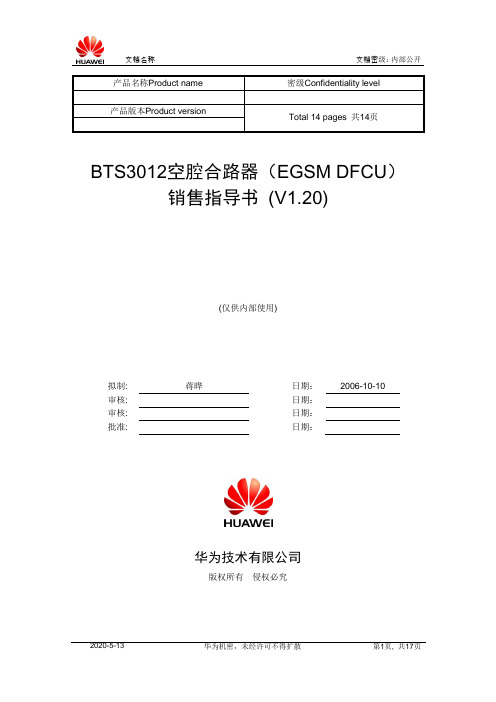

BTS3012空腔合路器（EGSM DFCU）销售指导书(V1.20)(仅供内部使用)拟制: 蒋晔日期：2006-10-10审核: 日期：审核: 日期：批准: 日期：华为技术有限公司版权所有侵权必究修订记录目录Table of Contents1概述 (4)2DFCU介绍 (5)2.1功能说明 (5)2.2技术特点和限制 (8)2.2.1主要参数 (8)2.2.2技术特点 (9)2.2.3使用限制 (9)2.3竞争分析 (10)表2.空腔合路器指标表 (10)2.4试验局能力说明 (10)3组网应用 (11)3.1组网能力说明 (11)3.2目前支持的组网能力 (11)3.2.1S4以内配置 (11)3.2.2S5-S8配置 (12)3.2.3S5、S6站型低成本DFCU+DDPU配置 (14)3.2.4S9-S12配置 (15)3.2.5常用站型配置表格 (17)4硬件环境和软件版本配套 (17)4.1配套的硬件环境 (17)4.2软件版本及其销售状态 (17)BTS3012空腔合路器（EGSM DFCU）销售指导书(V1.20)关键词：空腔合路器、插损、控制告警单元摘要：为了满足部分大站型的广覆盖需求，BTS3012开发了四合一空腔合路器DFCU （Filter Combiner Unit）。
目前提供的EGSM频段DFCU在频率间隔为600KHz时合路损耗仅3dB，可以最大支持S12站型的合路配置（大于S8站型由于合路路数多、空腔滤波损耗较大，同时此时合路器电缆损耗较大，大于S8站型空腔损耗约3.5dB）。
由于空腔合路器采购成本很高，限制仅在大站型广覆盖时使用。
1 概述空腔合路器具有合路损耗低的特点，特别适合在大站型情况下满足广覆盖的需求。
（32012支持888的配置，利用DFCU可以支持12/12/12配置）目前BTS3012现有的DDPU、DCOM合路器，在小站型情况下的合路损耗与友商比较基本相当，但在大站型同时不增加天馈情况下合路损耗较大（不考虑使用同心圆S4以上现有合路损耗较大，考虑使用同心圆S6以上损耗较大），在搬迁项目中该问题尤其突出。
太中银BTS3012双载频板扩容操作手册
太中银BTS3012扩容操作手册目标：“零”事故发生，遵照客户规范要求完成扩容工作，不影响客户现网网络指标。
一、安全注意事项1、人身安全（1）到站乘坐机动车辆，注意乘车安全。
（2）夜晚施工时、或者进入隧道，必须携带可靠的照明光源。
（3）严禁在铁轨上行走。
隧道内如需步行，必须在铁轨两侧的人行栈道上行走，为防止高速行驶的列车气流对人身产生威胁，听到远处火车声音应及时躲入避险洞、或紧靠墙壁蹲下，待列车通过后方可继续行走。
栈道上行走时，需注意脚下的水泥块是否稳固，注意行走安全。
2、设备和网络安全（1）必须在客户批准的操作时间段内，操作前和后台BSC确认后方可实施扩容操作.（2）严禁触碰客户机房内任何其它和本次扩容无关的设备。
（3）扩容后需观察设备状态5~10分钟，待设备运行无任何异常、单板指示灯正常，方可离开现场。
时刻保持和后台BSC的电话联系，观察到后台设备有任何异常需及时上报。
3、扩容前、后网络指标观察项二、准备工作（1）与客户随工或施工单位人员沟通到位，确认机房钥匙无误。
（2）确保在客户批准的天窗点前进入机房。
（3）扩容所需单板及射频线缆：1块DTRU板，2条接收射频线缆，随身携带备件一套。
（4）可靠的照明光源。
（5）平口螺丝刀、十字螺丝刀、老虎钳。
三、硬件扩容1、单板及线缆安装（1）插拔单板时必须严格遵守防静电要求，佩戴防静电手腕。
（2）移动单板需轻拿轻放，单板离开设备需放置在有防静电袋铺垫的位置，防止损坏单板。
（3）插拔单板需轻缓，防止母板的插针弯曲或折断。
（4）插入单板及线缆后，需确认螺钉适当紧固，不能轻易用手松开。
2、单板上电（1）检查确认除已工作载频板外，其它槽位对应的电源开关处于OFF状态。
（2）将载频框下方线槽中对应的电源线缆（参照标签）插入新扩容单板的PWR口。
（3）将扩容单板的电源开关向上推至ON状态。
3、观察单板指示灯，直至所有指示灯处于正常状态，且告警灯无告警发生。
四、B SC后台数据配置1、数据配置前准备工作（1）LICENSE提前申请到位，并确保功能开关与原LICENSE一致，资源足够本次扩容使用。
HUAWEI BTS3012快速安装手册
安装流程说明：1．本指南不具体介绍走线架、接地排和sidepower电源系统的安装。
若现场需要安装，请参见《HUAWEI BTS3012基站机柜安装手册》。
2．机柜安装方式分为：错误！未找到引用源。
错误！未找到引用源。
错误！未找到引用源。
错误！未找到引用源。
本指南着重介绍“在承载力足够的水泥地面上安装机柜”，若现场为其他类型方式机柜安装，安装方式请参见《HUAWEI BTS3012基站机柜安装手册》。
外观与配置摆放原则● 机柜间支持肩并肩安装。
● 机柜正面应留有不小于0.8m 宽的通道。
● 机柜离馈线密封窗应尽可能近，以减少馈线长度。
● 在所有安装条件下，均需用水平尺检测机柜水平度，确保安装的机柜和机房内其他并排的机柜保持在同一水平面（从侧面看）。
● 在实际安装过程中，应该尽量避免机柜靠墙安装方式。
●选择机柜靠墙安装方式时，需要预留至少10cm 的空间。
定位底座按照画线模板定位机柜膨胀螺栓孔位标记说明1．划线模板缺口的方向表示机柜前门的方向。
警告在用预制板建造的楼房中，严禁在一块楼板上安装多台机柜安装膨胀螺栓选择Ф16钻头和M12的膨胀螺栓。
膨胀螺栓的安装过程请参见《HUAWEI BTS3012基站机柜安装手册》。
固定底座绝缘垫、平垫、弹垫和螺丝螺母安装顺序正确调整水平在下框架顶部平面两相互平行方向放置水平尺，检查下框架的水平度，如果不水平，可通过在绝缘板下面增加调平垫片来调节水平。
检查绝缘度1．若阻值大于等于5MΩ：下框架与大地已绝缘，检测通过，可以固定机柜。
2．若阻值小于5MΩ：下框架与大地没有绝缘，需检查纠正。
固定机柜1．将机柜抬到下框架上，使上框架架在下框架上。
2．将机柜沿导槽推入，直至上、下框架完全重合。
3．用2个螺栓紧固上、下框架。
4．装上底座前方的面板。
5．锁紧面板上的组合螺钉。
安装完成安装完成需要检查机柜表面的油漆是否完好，若发现有掉漆现象，必须补漆。
安装准备1.检查机柜和机框的卫生状况，将机柜上和机框里的赃物清楚干净；2.安装单板前，应正确佩戴防静电手腕。
华为各种BTS设备介绍
PLL TRUN OPTW OPTE
绿色 绿色 绿色 绿色
13M时钟锁相状态 指示灯
光传输板运行状态 指示灯
西向光口线路接口 指示灯
东向光口线路接口 指示灯
亮
4Hz闪 1Hz闪 灭 亮 0.5Hz闪 2Hz闪 灭 亮 2Hz闪 灭 亮 2Hz闪 灭
自由振荡
捕捉 锁定 异常 CBUS2断链 传输接口板正常运行 传输接口板告警 MCU模块不带光传输板 近端失步 远端失步 光路正常 近端失步 远端失步 光路正常
Page 12
公共子系统
公共子系统完成对其它子系统和模块的管理和控制、E1 信号接入、基站时钟 供给、环境告警采集和监控、全网时钟同步等功能。
2号E1端口近端告警
2号E1端口远端告警 传输正常 3号E1端口近端告警 3号E1端口远端告警 传输正常 自由振荡 捕捉
锁定
异常 CBUS2断链 光传输接口板正常运行 光传输接口板告警 DMCM模块不带光传输板 西向光口近端告警 西向光口远端告警 光路正常 东向光口近端告警 东向光口远端告警 光路正常
Page 10
BTS3006A/BTS312公共子系统 详细说明和解释见OMC帮助文档！
Page 11
BTS3012公共系统模块解释
单板及模块 单板及模块中文简
英文简称
称
单板及模块英文全称
单板及模块中文全称
DTMU 主控板
Transmission & Timing & Management Unit for DTRU BTS
锁相环指示灯
光传输接口板 运行状态指示 灯
西向光口线路 接口指示灯
东向光口线路 接口指示灯
亮
慢闪（1s亮，1s灭） 灭 亮 慢闪（1s亮，1s灭） 灭 亮 快闪（0.125s亮，0.125s灭） 快闪（0.5s亮，0.5s灭） 灭 亮 慢闪（1s亮，1s灭） 快闪（0.25s亮，0.25s灭） 灭 亮 慢闪（1s亮，1s灭） 灭 亮 慢闪（1s亮，1s灭） 灭
01-07 安装BTS3012电源线和等电位连接线(-48V+24V)
安装指南(for -48V/+24V)7 安装BTS3012电源线和等电位连接线(-48V/+24V) 7安装BTS3012电源线和等电位连接线(-48V/+24V)关于本章介绍BTS3012电源线和等电位连接线的安装方法。
7.1 安装BTS3012电源线(-48V)电源线用于将外部电源引入BTS3012，为BTS3012供电。
7.2 安装BTS3012电源线(+24V)电源线用于将外部电源引入BTS3012，为BTS3012供电。
7.3 安装BTS3012保护地线(-48V/+24V)保护地线用于BTS3012的保护接地，保证基站安全运行。
7.4 安装BTS3012等电位连接线(-48V/+24V)BTS3012等电位连接线连接机柜之间的接地端子，使每个机柜的电位相等，保证基站安全运行。
7.1 安装BTS3012电源线(-48V)电源线用于将外部电源引入BTS3012，为BTS3012供电。
操作步骤步骤1参见9.2 BTS线缆布放要求，布放电源线。
步骤2参见安装OT端子，制作电源线OT端子。
步骤3拆卸EMI滤波器和电源输入接线端子座上的防护罩,如图7-1所示。
图7-1拆卸防护罩步骤4将电源线的冷压端子头穿过接线端子座。
步骤5使用一字螺丝刀把接线端子座电源输入左侧上方小圆孔中的螺丝拧松。
步骤6把电源线的冷压端子头插入接线端子座左侧标有-48V和GND的接口。
-48V电源线的冷压端子插入标有“-48V”字样的接口上，GND线的冷压端子插入标有“GND”字样的接口上，如图7-2所示。
图7-2 安装电源线-48V power cableGND cable 直流避雷器电源输入线接线端子座EMI 滤波器步骤7用一字螺丝刀拧紧接线孔上方的螺丝。
步骤8重新安装电源防护罩。
步骤9将电源线沿走线架布放到电源分配柜侧。
步骤10如图7-3所示，将电源线的OT 端子固定至电源分配柜上相应接线柱。
图7-3固定电源线(1) 接线螺栓(2) 平垫(3) 弹垫(4) 螺母(5) 线缆OT 端子安装指南(for -48V/+24V)7 安装BTS3012电源线和等电位连接线(-48V/+24V)多根电源线的OT 端子接至电源分配柜上同一接线柱时，应遵循以下原则：l OT 端子一般不得重叠安装，应采取交叉安装或背靠背安装方式。

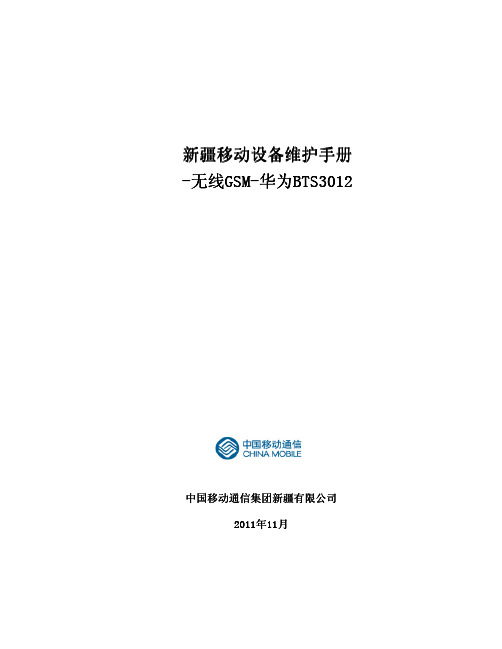

2新疆移动设备维护手册-无线GSM-华为BTS3012
新疆移动设备维护手册 -无线GSM 无线GSMGSM-华为BTS3012 华为BTS3012中国移动通信集团新疆有限公司 2011年 2011年11月 11月新疆移动代维质量评价体系 新疆移动设备维护手册-无线GSM-华为BTS30121 设备巡检内容项目 检查风扇 检查单板指示灯 检查机柜内外螺钉 周期 每月 每月 每月 操作指导 检查风扇是否存在异常。
检查机柜内部各单板的指 示灯是否正常。
使用车载机柜前检查确认 机柜内外螺钉不存在松 动。
防尘网上如灰尘过多，则 应清洗防尘网。
检查机柜外表是否有凹 痕、裂缝、孔洞、腐蚀等 损坏痕迹，机柜标识是否 清晰。
机柜锁是否正常，门是否 开关自如。
仔细检查各机柜是否清 洁。
使用以下两种方法之一： 使用防静电腕带测试仪。
使用万用表测量防静电腕 带接地电阻。
如果风扇盒表面及内部灰 尘过多，则应清除风扇盒 灰尘。
参考标准 风扇运转良好，无异常声音，如叶 片接触到箱体的声音。
各部件指示灯的状态含义请参见 对应单板的硬件描述。
-检查机柜防尘网 检查机柜外表每季 每季-检查机柜锁和门 检查机柜清洁度 检查防静电腕带每季 每季 每季机柜表面清洁、机框内部灰尘不得 过多。
若使用防静电腕带测试仪，结果为 GOOD灯亮。
若使用万用表，防静电腕带接地电 阻在0.75MΩ到10MΩ范围内。
-检查风扇盒每年新疆移动机密，未经许可不得扩散第 2 页, 共 18 页新疆移动代维质量评价体系 新疆移动设备维护手册-无线GSM-华为BTS30122 设备运行提示1. 2. 3. 当设备面板指示灯未出现红色时，表示单板运行正常 有告警：单板红灯长亮，绿灯慢闪（1s亮，1s灭） 有告警且有单板和模块故障：单板红灯长亮，绿灯长亮详细面板指示灯见附件：附件 BTS3012单板和模块指示灯说明3 单板和模块 单板和模块更换说明 和模块更换说明编号 单板和模块名 单板和模块名 称 1 更换DTMU 1 E1/T1本地告警、E1/T1远端告警由DTMU单板故障引起时 2 DTMU单板上报时钟故障告警时 3 TMU软件告警是由单板硬件故障引起时 4 基站未接地，由于雷击而导致DTMU单板故障时 5 单板硬件告警、电压告警、电源异常告警由DTMU单板故障引 起时 1 载频驻波告警、载频硬件提示告警、载频硬件严重告警、载频 模块时钟告警、载频模块电压异常告警由载频模块硬件故障引起 时，需要更换载频模块 2 主BCCH载频硬件故障导致小区内主BCCH所在载频发生异常 时，需要更换主BCCH载频模块 当信号转接故障由DCCU引起时，需要更换DCCU 驻波告警1、驻波告警2、塔放告警、低噪声放大器告警由 DDPU/DFCU模块引起时，更换DDPU/DFCU 当并柜信号转接故障由DCSU引起时，需要更换DCSU 2路电源防雷器失效告警输入，当电源防雷告警失效原因是DSAC 故障时，更换DSAC单板 DELC单板主要功能是1块单板实现4路E1信号的防雷；当DELC单 板故障导致传输业务故障时更换DELC板 电调塔放告警、塔放硬件故障告警、塔放馈电电流过大告警、塔 放馈电电流过小告警由DATU硬件故障引起时，需要更换DATU单 板 FAN模块故障导致机柜温度过高时，需要更换FAN模块 可能的更换原因2更换DTRU/QTRU3 4 5 6 7 8更换DCCU 更换DDPU/DFCU 更换DCSU 更换DSAC 更换DELC 更换DATU9更换FAN新疆移动机密，未经许可不得扩散第 3 页, 共 18 页新疆移动代维质量评价体系 新疆移动设备维护手册-无线GSM-华为BTS30124 单板和模块更换方法 单板和模块更换方法该方法适用于DTMU/DTRU/QTRU/DDPU/ DFCU/DCCU/DCSU/DSAC/DELC/DATU/ FAN单板和模块 1. 佩戴防静电腕带或防静电手套。
华为各种BTS设备介绍
Page 6
BTS3006C公共子系统
DMCM：站内基本传输和控制功能实体，是基站的主控单元，支持4路E1
和STM-1接入，对基站进行时钟、故障、配置、性能和安全的管理，并支持4 路干接点的告警输入和2路的并柜光纤接入，提供远端和近端的维护端口。 DBMB：机柜内各模块间的信号和电源互连
Page 7
2号E1端口近端告警
2号E1端口远端告警 传输正常 3号E1端口近端告警 3号E1端口远端告警 传输正常 自由振荡 捕捉
锁定
异常 CBUS2断链 光传输接口板正常运行 光传输接口板告警 DMCM模块不带光传输板 西向光口近端告警 西向光口远端告警 光路正常 东向光口近端告警 东向光口远端告警 光路正常
类型
用途
SMB母型连接器 SMB母型连接器
2M Hz 基准时钟，用于 测试和调测时钟精度
216.7HZ帧时钟
SMB试和调测时钟精度
终端维护网口（用于连 接PC IP:129.12.15.15）
Page 14
DTMU 指示灯 （一）
指示 灯
2020/6/18
华为各种BTS设备介绍
2009-03-09
公共子系统 射频子系统 射频前端子系统 天馈子系统 电源子系统
公共子系统
公共子系统包括基站公共子系统和机顶接入子系统，主要包括对基站的管理和 控制、E1 信号接入（防护）、基站时钟供给、环境告警采集和监控、全网时钟 同步等功能，如BTS3002C中的MCU,BTS312中TMU、PSU、PMU， BTS3006C中的DMCM和DBMB，BTS3006A中的TMU、TCU，BTS3012中的 DTMU、DEMU、DCSU、DCCU，DBS3900中BBU的GTMU、BSBC单板(背 板)、UELP等都是公共子系统中的主要模块
华为BTS基站简介及故障排除
无线通信基站简介和故障排除基站维护人员培训资料说明：本文主要内容主要是从最实用和较基础原则出发编制的，力求做到用通俗易懂的语言在较短的时间是学习者初步了解基站的设备和具有初步维护知识及技能，且兼顾不偏离基本原理。
不足之处在所难免，请批评指正。
一、无线通讯基站简介主要设备组成：1、基站基出部分：包括房屋（部分小基站由于使用室外基站设备并安装铁塔上面，因此没有机房）和铁塔。
2、设备部分：（1）无线基站设备：①G网基站GBTS，现分别有BTS2.0、M900/M1800BTS3.0、M900/M1800 BTS312、小基站、直放站等②C网基站CBTS(现有型号为SC4812T，其中我们直观看这种型号机柜又有高、中、低三种机柜)（2）电源设备：①开关电源（分为华为50、华为25、动力源48/50、动力源48/40、动力源48/30等型号）②UPS、逆变器、稳压器，另外有蓄电池组（洲际银泰500、300和宇澳500等）交流配电箱、直流分线箱（3）传输设备：光端机（现有基站内的有 2.5G、SDH155、PDH）、微波（室内可见的为微波的室内单元，一般室内没有光端机也没有其他传输设备的使用的就是无室内单元的微波）二、GBTS和CBTS的简单原理和组成GBTS和CBTS一般可以理解为四部分组成，下面是简单的原理框图：传输1、传输接口及控制部分：a、华为G网BTS20基站传输和控制部分包括BIE、MCK、OMU等模块，华为BTS30及BTS312基站的控制部分是TMUb、C网MOTO3812基站的传输接口和控制部分为GLI板2、信号处理部分：a、在华为G网BTS20基站设备内为TRX和HPA，在华为BTS30及BTS312基站内为TRX模块b、C网MOTO3812基站的信号处理部分包括MCC、BBX、MPC、LPA等模块3、天馈线部分：CG网设备一般都包括射频信号合分路单元以及馈线、天线等部分。
4、电源部分：把-48V直流或者220V交流市电转化，为BTS内部各个工作模块提供相应能源的模块，一般叫做PSU，对于不同的设备也可能有不同的名称。
华为CME-3012基站扩减容指导书(带口诀)
华为CME-3012基站扩减容指导书目录1概述 (2)2扩容步骤 (2)2.1打开CME (2)2.2同步--Current区→Planne区 (2)2.3基站拓扑和设备面板 (3)2.4扩容频点 (3)2.5添加载频单板 (5)2.6添加天馈单板 (6)2.7天馈单板设置天馈连接关系 (7)2.8载频属性配置 (8)2.9在CME上导出MML 数据，在WEB-LMT 上执行 (10)3减容步骤 (11)3.1打开CME (11)3.2同步--Current区→Planne区 (11)3.3基站拓扑和设备面板 (11)3.4减容频点 (11)3.5删除载频单板 (13)3.6删除天馈通道 (14)3.7在CME上导出MML 数据，在WEB-LMT 上执行 (14)1 概述本文档主要针对3012小区的扩减容。
扩容减容出现的常见告警及问题，请参考《华为3012设备Face to Face》一文。
扩减容-口诀：准备：一打开二同步三确认扩容：先加频点和面板，再定支路与收发，四配以上需跳频，载波功率得一致。
减容：先关跳频去绑定，再删支路与面板，站上怎么减，后台怎么删。
扩减容-技巧：1、后台数据配置是“灵魂”，站上面板连线是“身体”。
扩容减容，有一个共同点，都是从数据→面板，你要扩容或是减容，必须先通过“灵魂”的许可。
2、“一个萝卜一个坑”，板子加在哪里，数据就怎么做，数据和硬件一致，网优与代维同乐。
3、如果不知道要怎么设置相关载频合路属性，简单，你只需要找一个相同配置的站，参考下，即可。
4、DFCB不加环线，小区6配置以上（大于等于6）使用DFCU需连“大环线”，小区6配置以下（小于6）使用DFCU需连“小环线”。
2 扩容步骤2.1 打开CME在M2000中→CME选项2.2 同步--Current区→Planne区先同步Current区，再同步Planne区。
如果前天现网有操作，最好是晚上或者一早对M2000的CME-Current区进行同步，再同步Planne区。
BTS3012并柜基站侧指导补充_并柜等电位线安装
1.1 安装并柜等电位线
注意
机柜并柜时，必须安装并柜等电位线。
1.1.1并柜等电位线介绍
并柜等电位线是截面积为25mm2的黄绿色线缆。
若客户自行准备保护地
线，则应选择截面积不小于25mm2的黄绿双色塑料绝缘铜芯导线。
1.1.2并柜等电位线的连接步骤
并柜等电位线的安装步骤如下：
拆卸EMI滤波器和电源输入接线端子座上的防护罩。
根据等电位线的实际走线路径，截取长度适宜的线缆。
在线缆两端粘贴临时标签，临时标签的内容可与正式的标签一致，也可自
行拟定。
按照线缆的布放工艺要求和工程要求的走线方式进行等电位线的布放。
说明
等电位连接线向上从走线架走线，与电源线、地线向上走线的部分捆绑在一起。
参考“附录A 制作电力线缆OT端子”，给等电位线的两端制作OT端子。
将等电位线一端连接于主机柜顶部的保护地排上，如0所示，并用弹垫和
螺钉紧固OT端子。
重复步骤(6)，将等电位线的另一端与副机柜顶部的保护地排相连接。
并柜等电位线连接示意图
电源线
并柜等电位线
BTS3012的并柜等电位线连接完毕。
----结束。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
一、BTS3012基站中一些硬件介绍 (2)
1、DTRU (2)
2、DCOM (3)
3、DDPU (4)
4、DFCU (4)
二、各种基站配置及损耗 (5)
1、典型配置S1/1/1（普通发分集模式） (5)
2、典型配置S2/2/2（普通发分集模式） (5)
3、典型配置S4/4/4（普通内部合路模式） (6)
4、典型配置S8/8/8（DCOM+DDPU） (8)
5、典型配置S8/8/8（DFCU） (9)
6、典型配置S12/12/12（DFCU） (10)
三、总结 (13)
一、BTS3012基站中一些硬件介绍
1、DTRU
英文：Double Transceiver Unit 双密度收发信机
DTRU内部合路差损(含工程差损): 3.3dB
BSC数据配置台上，载频属性有如下收发关系可以配置：不合路、PBT（一种功率增强技术）、宽带合路、发分集。
不合路(S11)示意图：
PBT(S1)示意图：
2
功率增加3bd
宽带合路(S2) 示意图：
损耗3.3db
发分集(S1) 示意图：
发分集原理上是将同一个基带信号，分成相同的两路，人为制造多径，理论上这样的发送方式可以增加手机的下行接收电平。
2、DCOM
英文：Combining Unit for DTRU BTS 合路单元
DCOM差损(含工程差损):3.3dB
3
合路单元DCOM（Combining Unit for DTRU BTS）位于机柜的射频前端子系统DAFU插框中，与DDPU混插。
DCOM为可选模块，满配置是3块。
它的配置原则是优先使用载频内二合一功能，不足再配置DCOM。
DCOM功能是完成两路DTRU发射信号的合路，将合路信号输出到DDPU模块。
3、DDPU
英文：Dual Duplexer Unit for DTRU BTS 双双工单元
DDPU差损(含工程差损): 1.0dB
双密度双双工单元DDPU（Dual Duplexer Unit for DTRU BTS）位于机柜的射频前端子系统DAFU 插框中，可与DCOM混插。
DDPU为必配模块，通常情况下DDPU满配置是3块，最小配置是1块。
若不配置DCOM，则DDPU最多可配6块。
4、DFCU
英文：FilterCombiner Unit 空腔合路器
为了满足部分大站型的广覆盖需求，BTS3012开发了四合一空腔合路器DFCU（Filter Combiner Unit）。
目前提供的EGSM频段DFCU在频率间隔为600KHz时合路损耗仅3dB，可以最大支持S12站型的合路配置（大于S8站型由于合路路数多、空腔滤波损耗较大，同
时此时合路器电缆损耗较大，大于S8站型空腔损耗约3.5dB）。
由于空腔合路器采购成本
很高，限制仅在大站型广覆盖时使用。
DFCU由四个空腔滤波器、一个双工器、一个接收滤波器、两个低噪放、两个一分四分路器和控制告警单元组成。
DFCU框图如图1所示，面板图如图2所示。
面板图中PF in、PF
out、PR in、PR out为内部调谐端口。
DFCU框图为：
4
二、各种基站配置及损耗
1、典型配置S1/1/1（普通发分集模式）
S1/1/1发分集方式下，1个DTRU与1个DDPU对应1个扇区，共有3个扇区。
每个DTRU当作1个载波使用。
BSC侧载频设备属性需要配置：射频发射模式为发分集，射频接收模式为接收独立。
损耗为1db。
BSC6000中设置为：
2、典型配置S2/2/2（普通发分集模式）
S2/2/2普通发分集模式下，1个DTRU与1个DDPU对应1个扇区，共有3个扇区。
每个DTRU 为两个载波。
BSC侧载频设备属性需要配置：射频发送模式为宽带合路，射频接收模式为接收独立。
损耗为4.3db。
BSC6000中设置为：
DDPU中上行支路0、上行支路1中的物理载频框中输入对应的载频号，下行支路天馈通 5
道设置为A。
具体设置如下图所示：
3、典型配置S4/4/4（普通内部合路模式）
S4/4/4配置方式下，2个DTRU与1个DDPU对应1个扇区，共有3个扇区。
每个扇区可以承载4个载波。
BSC侧载频设备属性需要配置：射频发送模式为宽带合路，射频接收模式为接收分路。
损耗为4.3db，BSC6000中设置为：
6
下行支路天馈通1中的物理载频框中输入相应的载频号，、DDPU中上行支路0上行支路B道
设置为A、两个通道。
具体设置如下图所示：
7
4、典型配置S8/8/8（DCOM+DDPU）
S8/8/8一、三小区都按此配置：需要4DTRU、2DCOM、1DDPU，BSC侧载频设备属性需要配置：射频发射模式为宽带合路，射频接收模式为接收接收分路。
损耗为7.6db。
S8/8/8二小区需要射频跨柜，需要4DTRU、2DCOM、2DDPU，BSC侧载频设备属性需要配置：射频发射模式为宽带合路，射频接收模式为接收接收分路。
损耗为7.6db。
BSC6000中设置为：
DDPU中上行支路0、上行支路1中的物理载频框中输入相应的载频号，下行支路天馈通道设置为A、B两个通道，其中A通道对应左边的DCOM，B通道对应右边的DCOM，具体设置如下图所示：
8
）、典型配置S8/8/8（DFCU5BTS3012（需要占用两个DFCU通过双发能够完成八载频以内空腔合路和分集接收功能内的两个一分四分路器组合成一分八，两个所示。
每个的四个合路器槽位），如图3DFCU 。
载频连接示意图：的主分集分集接收功能。
8个TRX损耗为3db的一分八实现最大DFCU
中设置为：BSC6000的0载频的接收模式设置为接收分路，发送模式设置为不合路。
两个DFCU 的上行支路的下左边的DFCU全部设置为默认的载频对话框中设置需要连接的载频号。
上行支路1255，具体设置如块载频。
4DFCU块载频，行支路设置为左边的4右边的的下行支路设置为右边的下图所示： 9
S12/12/126、典型配置（）DFCU 10
对于S9到S12的配置需要三个DFCU实现合路和分集接收功能（需要占用BTS3012的六个合路器槽位）。
其中第两个DFCU的四路空腔滤波器分别给第一个和第三个DFCU提供两路空腔滤波，经外置四合一合路器最终实现两路六合一功能。
依靠DFCU内的两个一分四分路器实现一分八功能，结合双密度载频内部分路功能，完成最大12路的主分集接收分路。
损耗为3.5db。
载频连接示意图：
BSC6000中设置为：
载频的接收模式设置为接收分路，发送模式设置为不合路。
左右两个DFCU的上行支路0的载频对话框中设置需要连接的12块载频号，上行支路1全部设置为默认的255，中间的DFCB上行支路不设置，左边的DFCU的下行支路设置为左边的4块载频，中间的DFCU对应中间的4块载频，右边的DFCU的下行支路设置为右边的4块载频。
具体设置如下图所示：
11
左边的DFCU设置：
中间的DFCU/DFCB设置：
12
右边的DFCU设置：
三、总结
在做网络优化时，小区载频不同的配置、不同的合路方式，决定了小区载波的机顶功率，因此可以利用调整载频的合路方式来增加或者减小小区的覆盖范围，从而调整小区的话务量，因此掌握载频的合路方式以及各种合路的连线，对半速率优化、排查基站连线是否正确是很重要的。
附件
是不同的配置时，各种连线图。
空腔连线图.xlsDCOM和DDPU连线图.xls
13。
