脲醛树脂胶黏剂的制备实验报告
脲醛树脂胶的制备
脲醛树脂胶的制备1．主要性质和用途脲醛树脂胶（urea-fonnal dehyde resin adhesives）又名尿素甲醛树脂胶，是无色到浅色（与原料的纯度、来源和制备工艺有关）的流体或固体，由和缩聚而成。
液体脲醛树脂胶是乳白色或微黄色的黏稠液体，固体质量分数53％一57%,黏度60一80s（涂4＃杯，25℃) , pH值7.5一8.0，游离甲醛质量分数小于等于2.5%。
可溶于水，可以水代替有机溶剂，成本低，环境污染较小。
其特点是粘接力较强，可在室温或加热时固化，用法便利，工艺性能良好，耐光性好，价格廉价；但耐水性较差，性脆，强度较胶低，储藏期短。
主要用于竹木胶接，胶合板创造，细木工板和中、高密度板及刨花板等木制品粘合。
2．合成原理及固化机理（1)合成原理因为与的反应相当复杂，的形成机理目前尚无定论。
普通认为与相像，先由与在中性或弱碱性介质中举行亲核加成反应生成羟甲脲反应是放热的，pH值以7.5一8.0为宜，pH 9，则加快的歧化反应。
加成反应生成的一羟甲脲、二羟甲脲在酸性介质中相互缩聚成线型结构的初期脲醛树脂 (2）固化机理脲醛树脂胶的固化是在酸性条件下举行的，而酸性条件往往是加入酸性催化剂后形成的，可用作酸性催化剂的有、、、、等。
、对木材的纤维素有破坏作用，很少用法，最常用法的是，氯化铵在水中可水解或与游离甲醛反应产生微量的H+，因此使体系呈酸性。
在酸性介质中，这种线型树脂还可进一步缩合成体型结构的树脂，这就是脲醛树脂胶黏剂的固化过程，固化产物可简示为二、主要仪器和药品四口烧瓶（250 ml),温度计（0一100℃ )、量筒（100 ml)、烧杯（50 m1,200 ml)、水浴锅、电动搅拌机、球形冷凝管、滴液漏斗（60 ml)、托盘天平、电热套等。
、、（质量分数37%),、。
三、试验内容将56 g加入四口烧瓶中，边搅拌、边用或调整pH值为6.9一7.1，加入21 g （质量分75%)，于1h内升温至93一96℃，保温反应30 min后，用调节pH值至4.7，继续反应30 min，用滴液漏斗于30 min内滴加溶液（总质量分数的20%,5.6g尿素用4g水溶解），观看黏度的变幻和第1页共2页。
脲醛树脂制备实验

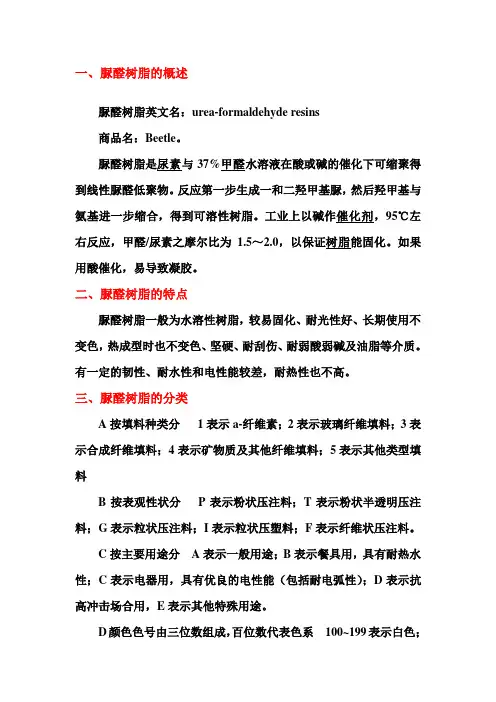

一、脲醛树脂的概述脲醛树脂英文名：urea-formaldehyde resins商品名：Beetle。
到线性脲醛低聚物。
反应第一步生成一和二羟甲基脲，然后羟甲基与95℃左右反应，甲醛/尿素之摩尔比为 1.5～2.0用酸催化，易导致凝胶。
二、脲醛树脂的特点脲醛树脂一般为水溶性树脂，较易固化、耐光性好、长期使用不变色，热成型时也不变色、坚硬、耐刮伤、耐弱酸弱碱及油脂等介质。
有一定的韧性、耐水性和电性能较差，耐热性也不高。
三、脲醛树脂的分类A按填料种类分1表示a-纤维素；2表示玻璃纤维填料；3表示合成纤维填料；4表示矿物质及其他纤维填料；5表示其他类型填料B按表观性状分P表示粉状压注料；T表示粉状半透明压注料；G表示粒状压注料；I表示粒状压塑料；F表示纤维状压注料。
C按主要用途分A表示一般用途；B表示餐具用，具有耐热水性；C表示电器用，具有优良的电性能（包括耐电弧性）；D表示抗高冲击场合用，E表示其他特殊用途。
D颜色色号由三位数组成，百位数代表色系100~199表示白色；200~299白色黄（米）色；300~399表示绿色；400~499表示蓝色；500~599表示红色；600~699表示棕色；700~799表示灰（黑）色。
四、脲醛树脂的性质（1）由于含有大量的羟甲基和酰氨基，能溶于水，并有较好的粘接性能。
对许多种基材使用都很方便，并且能同其他许多种材料在一起使用。
（2）室温或加热100°C以上很快固化，而且可使用酸性催化剂来加速固化过程，以缩短生成周期。
（3）脲醛树脂固化后胶层没有颜色，也可以使用染料和颜料任意着色。
（4）耐溶剂性好，硬度高，耐热性好。
（5）毒性较小，但固化时会放出刺激性甲醛。
(6 ) 耐光性好，耐老化，脆性大，固化过程易产生内应力引起龟裂。
（7）制造容易，价格便宜，使用方便。
五、脲醛树脂的用途及产品（一）、用途：12、用作木材胶粘剂（占脲醛树脂总量的80%以上）。
……（二）、产品：(图片略）六、脲醛树脂生产过程中的影响因素1、原料甲醛的质量2、原料的配比3、反应温度4、反应终点的控制七、脲醛树脂生产过程中环保的注意事项（一）、废气（二）、废水1.回收循环利用2.化学处理3.釜垢及碱洗废液八、实验目的（1）、了解缩聚反应机理。
脲醛树脂的实验报告
一、实验目的1. 了解脲醛树脂的合成原理及工艺流程。
2. 掌握脲醛树脂的性能测试方法。
3. 研究不同合成条件对脲醛树脂性能的影响。
二、实验原理脲醛树脂是一种热固性树脂，由尿素和甲醛在酸性或碱性条件下缩聚而成。
合成过程中，尿素分子中的氨基与甲醛分子中的羰基发生缩合反应，生成脲醛树脂。
本实验采用酸性条件下合成脲醛树脂。
三、实验材料与仪器1. 实验材料：- 尿素：工业级- 甲醛：37%水溶液- 硫酸：分析纯- 氢氧化钠：分析纯- 水浴锅- 超声波清洗器- 烘箱- 滴定仪- 紫外-可见分光光度计- 热分析仪- 箱式电阻炉2. 实验试剂：- 氢氧化钠溶液：0.1mol/L- 氢氧化钠标准溶液：0.1mol/L- 氯化钡溶液：0.1mol/L- 硫酸溶液：0.1mol/L- 酚酞指示剂：1g/L四、实验步骤1. 准备实验试剂和材料，按照实验要求进行称量和配制。
2. 将尿素和甲醛加入反应容器中，搅拌混合均匀。
3. 加入硫酸，调节pH值至酸性，开始缩聚反应。
4. 在一定温度下，控制反应时间，合成脲醛树脂。
5. 将反应产物过滤、洗涤、干燥，得到脲醛树脂固体。
6. 对脲醛树脂进行性能测试，包括固含量、粘度、酸值、凝胶时间、热稳定性等。
五、实验结果与分析1. 固含量：实验所得脲醛树脂固含量为45.2%，符合实验要求。
2. 粘度：实验所得脲醛树脂粘度为1200mPa·s，较改性前的粘度有所提高。
3. 酸值：实验所得脲醛树脂酸值为2.5mgKOH/g，较改性前的酸值有所降低。
4. 凝胶时间：实验所得脲醛树脂凝胶时间为20分钟，较改性前的凝胶时间缩短。
5. 热稳定性：实验所得脲醛树脂热失重率为5%，较改性前的热失重率有所提高。
六、结论1. 本实验成功合成了脲醛树脂，并对其性能进行了测试。
2. 通过调整合成条件，可优化脲醛树脂的性能，提高其应用价值。
3. 实验结果表明，酸性条件下合成的脲醛树脂具有较好的性能，适用于涂料、胶粘剂等领域。
脲醛树脂合成实验报告
脲醛树脂合成实验报告脲醛树脂合成实验报告引言：脲醛树脂是一种重要的合成树脂材料，具有广泛的应用领域，如胶黏剂、涂料、塑料等。
本实验旨在通过合成脲醛树脂，探索其合成过程及性质。
实验材料与方法：1. 材料：尿素、甲醛、氢氧化钠、硫酸、去离子水。
2. 仪器：反应釜、磁力搅拌器、电热套、pH计、离心机。
3. 实验步骤：a. 在反应釜中加入一定量的去离子水和尿素，搅拌溶解。
b. 加入适量的氢氧化钠，调节pH值。
c. 加入甲醛，控制反应温度并搅拌均匀。
d. 加入硫酸，调节酸碱度。
e. 反应结束后，进行离心分离，得到脲醛树脂。
实验结果与讨论：通过实验合成的脲醛树脂呈现出白色固体的形态，具有良好的溶解性和可塑性。
在实验过程中，尿素作为反应原料，通过与甲醛的反应生成脲醛树脂。
氢氧化钠作为碱催化剂，调节反应体系的pH值，促进反应进行。
而硫酸则用于调节反应体系的酸碱度，控制反应的速率和产物的性质。
脲醛树脂具有很好的耐热性和耐腐蚀性，可以在高温和酸碱环境下稳定存在。
它还具有良好的粘接性和耐磨性，可以作为胶黏剂和涂料的基础材料。
此外，脲醛树脂还可以通过添加剂的改性，获得不同的性能特点，如增强材料的增强效果、改善塑料的韧性等。
脲醛树脂的应用领域非常广泛。
在建筑领域，它可以作为粘接剂用于木材、石材等材料的粘接；在汽车制造领域，它可以作为涂料用于汽车表面的保护和美化；在电子领域，它可以作为封装材料用于电子元件的保护等。
脲醛树脂的应用不仅仅局限于以上几个领域，还有许多其他领域的应用，如纺织、家具、航空航天等。
在实验过程中，我们注意到反应温度、反应时间、反应物比例等因素对脲醛树脂的合成和性能有一定的影响。
合适的反应温度和时间可以促进反应的进行，并控制产物的分子量和粘度。
反应物比例的调整可以改变产物的性质和用途。
因此，在实际应用中，需要根据具体需求对反应条件进行优化。
结论：通过本次实验，我们成功合成了脲醛树脂，并对其合成过程和性质进行了探索。
脲醛树脂的合成实验报告

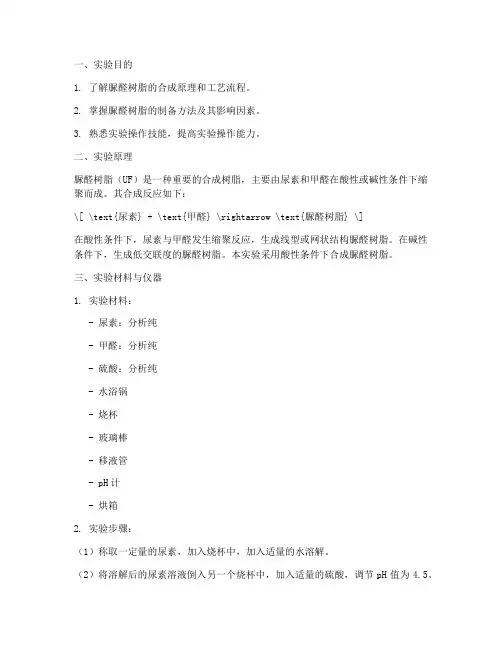

一、实验目的1. 了解脲醛树脂的合成原理和工艺流程。
2. 掌握脲醛树脂的制备方法及其影响因素。
3. 熟悉实验操作技能，提高实验操作能力。
二、实验原理脲醛树脂（UF）是一种重要的合成树脂，主要由尿素和甲醛在酸性或碱性条件下缩聚而成。
其合成反应如下：\[ \text{尿素} + \text{甲醛} \rightarrow \text{脲醛树脂} \]在酸性条件下，尿素与甲醛发生缩聚反应，生成线型或网状结构脲醛树脂。
在碱性条件下，生成低交联度的脲醛树脂。
本实验采用酸性条件下合成脲醛树脂。
三、实验材料与仪器1. 实验材料：- 尿素：分析纯- 甲醛：分析纯- 硫酸：分析纯- 水浴锅- 烧杯- 玻璃棒- 移液管- pH计- 烘箱2. 实验步骤：（1）称取一定量的尿素，加入烧杯中，加入适量的水溶解。
（2）将溶解后的尿素溶液倒入另一个烧杯中，加入适量的硫酸，调节pH值为4.5。
（3）在搅拌下，缓慢滴加甲醛溶液，控制滴加速度，使反应时间约为1小时。
（4）反应结束后，将产物倒入烧杯中，加入适量的水，搅拌均匀。
（5）将混合液倒入烘箱中，于80℃下干燥至恒重。
（6）取出干燥后的产物，称重并计算产率。
四、实验结果与分析1. 实验结果：- 尿素用量：100g- 甲醛用量：40ml- 硫酸用量：5ml- 产物产率：85%2. 结果分析：（1）尿素与甲醛的摩尔比为1:1时，产物产率较高。
（2）硫酸用量对产物产率有一定影响，过多或过少都会降低产物产率。
（3）pH值对产物产率也有一定影响，pH值越低，产物产率越高。
（4）反应温度对产物产率有一定影响，温度过高或过低都会降低产物产率。
五、实验讨论1. 尿素与甲醛的摩尔比对产物产率有较大影响。
当摩尔比过高时，产物中的脲醛单元过多，导致交联度降低，从而降低产物性能。
当摩尔比过低时，产物中的甲醛单元过多，导致脲醛单元不足，从而降低产物性能。
2. 硫酸用量对产物产率有一定影响。
过多或过少都会降低产物产率。
脲醛树脂的合成
实验二脲醛树脂的合成一、实验介绍脲醛树脂是一种由尿素和甲醛缩聚而成的合成树脂，是当前应用最广泛的胶粘剂种类之一，它也是木材加工业中使用量最大的合成树脂胶粘剂，占该行业胶粘剂使用量的80%以上。
脲醛树脂除可用作木材胶黏剂外，还可应用于纺织品、纸张、乐器等的处理剂、涂料、复合材料、塑料等。
二、实验目的通过本实验学习和实践，使学生了解脲醛树脂的基本合成过程，从而加深对缩聚反应原理的理解，掌握脲醛树脂的合成原理和基本合成工艺。
三、安全与防护实验中所使用的甲酸和氢氧化钠溶液可能具有一定的腐蚀性，如果不慎接触到皮肤应立即用清水冲洗；应避免溅入眼睛，如不慎溅入眼睛马上用大量清水冲洗，并立即到医院进行医疗处理。
甲醛溶液是一具有较强刺激性的挥发性溶液，在称量甲醛溶液时，因为其刺激性可能致使眼睛流泪；极个别人可能对甲醛过敏，因此在称量甲醛溶液中出现红疹或瘙痒时，应立即停止实验，并到空气流通处。
四、实验原理脲醛树脂的合成可采用碱-酸-碱合成工艺或者酸-碱工艺，后者反应速率快、工艺复杂、产物副反应多等问题，因此工业上通常采用碱-酸-碱合成工艺制备脲醛树脂，其制备过程通常分为两个阶段：加成反应和缩聚反应。
1）尿素和甲醛在中性或弱碱性介质中进行加成反应，生成一羟甲基脲与二羟甲基脲。
在特殊条件下，甲醛过量时，也可生成三羟甲基脲或四羟甲基脲，但四羟甲基脲从未分离出来过。
五、配方设计决定脲醛树脂性能的关键因素之一就是合成过程中尿素/甲醛（F/U）摩尔比。
一般而言，F/U摩尔比越高，树脂羟甲基化程度高，固化后交联密度大，胶接强度高；同时高F/U摩尔比的树脂的固化时间短，易于固化；但是随着F/U摩尔比的增加，游离甲醛含量明显增加，且脲醛树脂的耐水性降低。
因此为了制备综合性能都好的脲醛树脂，第一步就是选择合适的F/U摩尔比，然后采用合适的合成工艺。
本实验采用二次加尿素的合成工艺制备脲醛树脂胶粘剂，第一次加尿素是用于合成脲醛树脂的主体树脂，决定最终树脂的粘接性能，尿素是先在弱碱条件下加成反应，然后在弱酸性下缩聚反应；第二次加尿素是为了降低最终树脂的游离甲醛，所加尿素在中性或弱碱条件下与体系游离甲醛加成反应。
胶黏剂实验指导书
实验目的：加深对脲醛树脂合成反应（加成和缩聚）的理解，掌握合成方法实验原料：37%甲醛溶液（F）、尿素（U）、30%NaOH溶液、1:1甲酸溶液、三聚氰胺（M）配方：F/U=1.14、M 2%用量：37%F 200g；U 132 g（U1 74g，U2 37g, U3 21g）；M 6.7 g实验步骤：1、装好反应装置（水浴锅、搅拌器、反应釜、温度计）2、把F加入至反应釜，调pH值至8.5~8.6，升温至40℃3、加入第一批尿素（U1）和M，30~50min匀速升温至92℃，保温30min4、调pH值至5.2~5.4，反应至粘度为19~21s（大概用时30~50min）5、调pH值至7.0~7.5，加入第二批尿素，降温至80℃反应20min6、加入U3，停止加热，搅拌至溶解，降温出料。
1、固体含量将试验用容器放入试验温度下的烘箱中30min，取出后放入干燥器中冷却至少15min。
称容器质量，精确到0.0001g；用移过的容器取样，脲醛树脂的样品质量为1±0.1g，精确到0.0001g。
将样品放入恒温烘箱中，在120±1℃干燥2h。
取出容器后，放入干燥器中冷却至少15min，取出后立即称量，精确到0.0001g。
固体含量=(m3-m1)/(m2-m1)×100%式中：m1为容器质量，m2为容器和干燥前胶的质量，m3为容器和干燥后胶的质量2、粘度使用涂-4杯测定（25~30℃）3、pH值使用pH试纸测定4、固化时间用烧杯称取50g胶，加入0.5g固化剂氯化胺，搅拌均匀。
立即向试管中移取10g调好的胶（注意不要使试样贴在管壁上），将试管放入有沸水的短劲烧瓶中，开始计时。
试管中试样液在要低于烧瓶中沸水面20mm，迅速搅拌，直到搅拌棒突然不能提起，按停秒表，记录时间。
即为固化时间。
5、水混合性量取胶液5mL于试管中，逐滴加蒸馏水，直到出现浑浊，记录滴加水的体积。
水混合倍数即为所用水的体积除以胶液体积。
脲醛树脂的合成实验报告
脲醛树脂的合成实验报告
《脲醛树脂的合成实验报告》
脲醛树脂是一种重要的合成树脂材料，具有优良的耐热性、耐候性和机械性能，被广泛应用于涂料、粘合剂、塑料等领域。
在本次实验中，我们将介绍脲醛树
脂的合成方法，并进行实验报告。
首先，我们需要准备脲和甲醛作为原料。
脲是一种无色结晶体，易溶于水和醇，是脲醛树脂的主要原料之一。
甲醛是一种有毒气体，具有刺激性气味，需在通
风良好的实验室环境中操作。
我们将脲和甲醛按一定的摩尔比例混合，并在适
当的温度和压力下进行反应。
在实验过程中，我们需要注意控制反应温度和时间，以及搅拌速度和pH值的
调节。
合成过程中，脲和甲醛发生缩聚反应，生成线性或交联结构的脲醛树脂。
实验结束后，我们将通过溶剂抽提或结晶法将脲醛树脂从反应溶液中提取出来，并进行干燥和粉碎处理，得到最终的产品。
在实验报告中，我们将详细记录实验的操作步骤、反应条件、产品性能测试结
果等内容。
通过对脲醛树脂的合成实验报告，可以更深入地了解脲醛树脂的制
备过程和性能特点，为进一步的研究和应用提供重要参考。
总之，脲醛树脂的合成实验报告对于深入了解该材料的制备方法和性能特点具
有重要意义，有助于推动脲醛树脂在工业和科研领域的应用和发展。
希望通过
本次实验报告的分享，能够为相关领域的研究人员和工程师提供有益的参考和
启发。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
