气垫式连续退火炉 介绍
连续退火机组培训教材
连续退火机组培训教材到目前为止，世界上共有冷轧板连续退火机组49条（包括在建机组），其中NSC（日本新日铁）提供了17条连续退火线（含镀锡板退火线为29条），机组最大宽度为1880mm，JFE（川崎）共提供了31条连续退火机组，机组最大宽度为1900mm。
连续退火机组一般由入口段设备、清洗段、入口活套塔、退火炉段、出口活套塔、出口段设备组成。
1.入口段设备包括：钢卷运输步进梁、带回转台的梭车、钢带去除设备、钢卷测宽装置、钢卷运输小车、钢卷对中设备、钢套桶更换设备、钢套桶运输小车、开卷机、穿带导板台、夹送矫直辊、下切剪、板头废料输出设备、焊机、1#张力辊组、转向辊。
2.清洗段设备包括：喷淋水洗段、1#刷洗辊、碱洗清洗段、2#刷洗辊、过滤系统、电解清洗段、刷洗辊、热水漂洗段、干燥设备。
3.入口活套塔设备包括：2#张力辊组、入活套转向辊、纠偏辊、活套塔、出活套转向辊、纠偏辊、3#张力辊组。
4.退火炉段设备按照工艺分为：预热段设备、加热段设备、保温段设备、缓冷段设备、快冷段设备、过时效段设备、最终冷却段、淬水冷却段。
包括张力辊、纠偏辊、转向辊、辐射管、炉壳、干燥器。
5.出口活套塔设备包括：4#张力辊组、入活套转向辊、纠偏辊、活套塔、出活套转向辊、纠偏辊、5#张力辊组。
6.出口段设备包括：平整机、6#张力辊组、切边剪、去毛刺装置、宽度测量装置、厚度测量装置、检查台、涂油机、飞剪、废料输出装置、7#张力辊组、转向夹送辊、导板台、卷曲机、助卷器、边部对中系统、卸料小车、钢卷称重装置、步进梁钢卷运输系统、钢带打捆机、标签粘贴设备。
连续退火机组各段设备的功能描述如下：1.入口段设备：将不满足工艺要求的来料切除后，将满足工艺要求的原料钢卷按顺序头尾焊接在一起，为机组的连续生产准备2.清洗段设备：使用化学脱脂、机械刷洗和电解清洗的方法，去除冷轧带钢表面残存的轧制油及其他表面污迹。
3.入口活套塔：正常情况下活套中有带钢，保证当入口段停车换钢卷和焊接时，退火炉工艺段的全速生产。
(完整word版)连续退火与罩式退火工艺比较_F
邯钢附企公司冷轧工程连续退火与罩式退火工艺比较10:29 AM目录1.概述 (1)2.两种工艺的比较 (2)2．1罩式退火工艺 (2)2．2 连续退火工艺 (4)2．3 两种退火工艺比较 (4)2．4 连续退火工艺的优势 (5)2．5实例 (6)3.生产成本比较 (8)4。
工程投资比较 (9)5.工程退火工艺选择建议 (9)1.概述带钢经过冷轧机大压下率冷轧，晶粒组织被延伸和硬化,不能进行进一步的加工成形，因此必须进行再结晶退火，控制晶粒的成长形成适当的组织，恢复材料塑性,这就是退火的目的。
低碳钢的退火通常是在还原性气氛中加热到A1点温度附近，并在该温度下保温一段时间后冷却，这种退火称为光亮退火。
根据退火炉的形式和操作方法可分为罩式退火工艺和连续退火工艺。
罩式退火工艺(也称为分批退火）是指对冷轧后的钢卷按工序顺序分别在脱脂机组（若需要）、罩式退火炉、平整机组、重卷机组进行相应处理，以整卷分批次退火生产冷轧商品卷的工艺。
在罩式退火工序,钢卷除装炉和卸炉外，以紧卷方式在炉内按一定卷数堆垛、静止放置,随炉温升降而加热和冷却。
罩式退火时钢卷有充分的加热和均热时间，使晶粒生长和取向结晶增加，通过缓慢的冷却过程使均热时多余的固溶碳和氮充分析出,得到良好的材质.紧卷的缺点在于热量传到钢卷内部缓慢,生产率低；由于钢卷多层叠压,造成各层钢卷间和同一钢卷内有温度差,这样钢卷沿长度方向机械性能不均；同时冷却时，紧卷收缩易造成带钢粘连。
连续退火工艺是将清洗、退火、平整、拉矫和分卷等工序集成在一条连续生产线上，将带钢进行连续展开退火生产冷轧商品卷的工艺。
具有生产周期短、布置紧凑、便于生产管理、劳动生产率高以及产品质量优良等优点。
因为连续生产,退火周期非常短，仅5分钟左右。
用连续退火时其特有的快速加热和冷却可得到较硬的材质，早期的连续退火机组大都用于硬质镀锡原板生产，不作为软钢板的退火。
近些年来通过钢的成分调整和热轧高温卷取使再结晶晶粒变大，经短时间过时效处理固溶碳完全析出,可以用连续退火生产有深冲性的冷轧钢板。
介绍连续热镀锌线的退火炉工艺以及节能技术
介绍连续热镀锌线的退火炉工艺以及节能技术热镀锌前的退火工艺，对热镀锌板的质量及性能起至关重要的作用。
本文介绍了连续镀锌线退火炉工艺控制技术及节能技术的应用。
l 绪论在带钢连续热镀锌机组中，连续退火炉是带钢连续热镀锌工艺段主要工序之一，也是机组的心脏。
它将完成带钢热镀锌前的退火工艺，对热镀锌板的质量及性能起至关重要的作用。
其技术水平的高低直接影响到热镀锌产品的质与性能。
冷轧钢带通过退火完成以下功能：①使带钢在退火炉内消除轧制应力，改善力学性能。
并逐步保温，冷却到镀锌温度。
②清洁带钢表面。
将钢带表面上的轧制油等污物通过加热过程中的扦发，燃烧而去除。
③在完成退火过程的同时，钢带表面的一层为氧化膜被炉内氢气还原成纯铁层，为热镀锌准备好具有良好附着力的表面。
④保持和改善镀锌钢带板形。
目前，热镀锌退火技术的发展丰要表现在：①退火炉工艺控制技术(包括温度、张力、均衡冷却控制技术)。
②炉内带钢防瓢曲、跑偏及自动纠偏技术。
③节能技术等。
2 退火炉工艺控制技术(I)温度控制技术。
退火炉温度控制包括两方面：一是板温控制，二是炉温控制，板温控制是镀锌．1：艺的关键，对于连续卧式炉来讲，炉温控制也足重要的一环。
实践证明，由于不同的加工成形性是带钢具有小同的再结晶温度。
因此，对于某一种产品应该结合使用情况确定出最佳的再结晶温度。
那么对于不同的钢铁企业，要根据本身原材料的材质，加工成形方式及其最终用途确定热镀锌连续退火温度，这关系到镀锌产品的性能和表面质量问题，是镀锌工艺的基础。
图1表示的是不同产品的理论退火温度，仅供参考。
另外，炉膛温度也对镀锌产品表面质量起到很火作用。
对于改良森吉米尔法热镀锌线，在NOF 段炉膛温度愈高，越有利于板面上油污及杂质的清除。
而且实践证明高炉温能保证NOF段的无氧化气氛，尽可能避免带钢的二次氧化，有利于RTH段还原作用的进行。
但是温度控制要遵循高炉温、低板温原则。
具体来说，出直燃加热段最后的加热区炉温要达到1200℃左右，但板温要控制在650"C左右，对于热轧板镀锌控制在550"C左右，这样既能避免钢带高温变形，又保证无氧化加热气氛。
铜带可控气氛连续热处理炉断带问题研究与优化
铜 带可 控气氛连续热处理 炉断带 问题研究与优化
孙 唯静
（ 中铝 上海 铜业 有 限公 司 ， 上海 ２ ０ ０ ９ ４ ０ ）
摘
要 ：退 火是铜 带热 处理 中的 重要 手段之 一 ， 气垫式 退 火炉是 连 续热 处理 的 新技 术 ， 其应 用
不仅提 高 了带材 的表 面品质 ， 而且 强化 了铜板 带组 织性 能 的均 匀性 ． 在 对 可控 气氛连 续热 处理
ａ ｎ ｄ ｕ ｎ ｉ ｆ ｏ ｒ ｍｉ ｔ ｙ ｏ ｆ ｉ ｎ ｈ ｅ ｒ ｅ ｎ ｔ ｏ ｒ ｇ ａ ｎ ｉ ｚ ａ ｔ ｉ ｏ ｎ ｉ Ｓ ｈ ｉ ｇ ｈ ｌ ｙ ｉ ｎ ｃ ｒ ｅ ａ ｓ ｅ ｄ Ｂａ ｓ ｅ ｄ ｏ ｎ ｔ ｈ ｅ ｓ ｔ ｕ ｄ ｉ ｅ ｓ ｔ ｏ ｔ ｈ ｅ ｍａ ｉ ｎ ｃ ｏ ｍｐ ｏ ｓ ｉ ｔ ｉ ｏ ｎ ｏ ｆ ｔ ｈ ｅ ｃ ｏ ｎ ｔ ｉ ｎ ｕ ｏ ｕ ｓ ｈ ｅ ａ ｔ ｔ ｒ ｅ ａ ｔ ｍｅ ｎ ｔ ｆ ｕ ｒ ｎ ａ ｃ ｅ ｗｉ ｔ ｈ ｃ ｏ ｎ ｔ ｒ ｏ ｌ ｌ ａ ｂ ｌ ｅ ａ ｔ ｍｏ ｓ ｐ ｈ ｅ ｒ ｅ ， ａ ｐ ｐ ｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｏ ｐ ｅ ｒ ａ ｔ ｉ ｏ ｎ ｐ ｒ ｉ ｎ ｃ ｉ ｐ ｌ ｅ ａ ｎ ｄ ｄ ｅ ｆ ｅ ｃ ｔ ｓ ｉ ｎ ｃ ｕ ｒ ｒ ｅ ｄ ｉ ｎ ｔ ｈ ｅ ａ ｎ ｎ ｅ ａ ｌ ｉ ｎ ｇ ｌ ｉ ｎ ｅ ｉ ｎ ｐ ｒ ａ ｃ ｔ ｉ ｃ ａ ｌ ｐ ｒ ｏ ｄ ｕ ｃ ｔ ｉ ｏ ｎ， ｍａ ｉ ｎ ｆ ａ ｃ ｔ ｏ ｒ ｓ ｃ ａ ｕ ｓ ｉ ｎ ｇ ｓ ｔ ｒ ｉ ｐ ｂ ｒ ｅ ａ ｋ ａ ｇ ｅ ｄ ｕ ｒ ｉ ｎ ｇ ａ ｎ ｎ ｅ ａ ｌ ｉ ｎ ｇ ａ ｒ ｅ ａ ｎ ａ ｌ ｙ ｓ ｅ ｄ ａ ｎ ｄ ｐ ｒ ｏ ｐ ｏ ｓ ａ ｌ ｓ ａ ｒ ｅ ｒ ａ ｉ ｓ ｅ ｄ ｔ ｏ ｏ ｐ ｔ ｉ ｍｉ ｚ ｅ ｔ ｈ ｅ ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ａ ｎ ｄ ｐ ｕ ｔ ｉ ｎ ｔ ｏ ｐ ｒ ａ ｃ ｔ ｉ ｃ ｅ ｆ ｒ ｏ ｍ ｗｈ ｉ ｃ ｈ ｓ ｏ ｍｅ ｇ ｏ ｏ ｄ ｅ ｘ ｐ ｅ ｒ ｉ ｅ ｎ ｃ ｅ ｉ ｓ ｏ ｂ ｔ ａ ｉ ｎ ｅ ｄ ｆ ｏ ｒ ｒ ｅ ｆ ｅ ｒ ｅ ｎ ｃ ｅ ｉ ｎ ｆ ｕ ｔ ｕ ｒ ｅ ｐ ｒ ｏ ｄ ｕ ｃ ｔ ｉ ｏ ｎ ｐ ｒ ａ ｃ ｔ ｉ ｃ ｅ ．
冷轧连续退火炉工艺

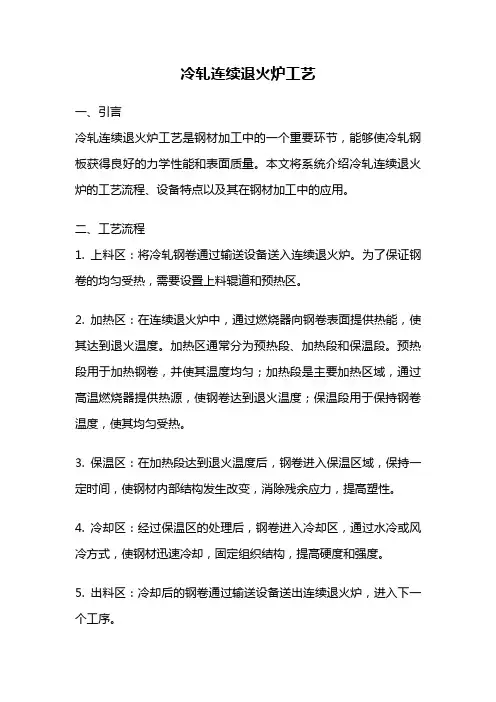

冷轧连续退火炉工艺一、引言冷轧连续退火炉工艺是钢材加工中的一个重要环节，能够使冷轧钢板获得良好的力学性能和表面质量。
本文将系统介绍冷轧连续退火炉的工艺流程、设备特点以及其在钢材加工中的应用。
二、工艺流程1. 上料区：将冷轧钢卷通过输送设备送入连续退火炉。
为了保证钢卷的均匀受热，需要设置上料辊道和预热区。
2. 加热区：在连续退火炉中，通过燃烧器向钢卷表面提供热能，使其达到退火温度。
加热区通常分为预热段、加热段和保温段。
预热段用于加热钢卷，并使其温度均匀；加热段是主要加热区域，通过高温燃烧器提供热源，使钢卷达到退火温度；保温段用于保持钢卷温度，使其均匀受热。
3. 保温区：在加热段达到退火温度后，钢卷进入保温区域，保持一定时间，使钢材内部结构发生改变，消除残余应力，提高塑性。
4. 冷却区：经过保温区的处理后，钢卷进入冷却区，通过水冷或风冷方式，使钢材迅速冷却，固定组织结构，提高硬度和强度。
5. 出料区：冷却后的钢卷通过输送设备送出连续退火炉，进入下一个工序。
三、设备特点1. 设备结构紧凑：冷轧连续退火炉由上料区、加热区、保温区、冷却区和出料区组成，整体结构紧凑，占地面积小。
2. 温度控制精确：连续退火炉采用先进的温度控制系统，能够实时监测钢材的温度变化，并通过调节燃烧器的工作状态，控制加热温度，确保钢材达到所需的退火温度。
3. 生产效率高：连续退火炉采用连续式生产方式，钢卷不间断地通过炉内各个区域，实现了高效连续生产，大大提高了生产效率。
4. 能源消耗低：连续退火炉采用高效的燃烧器和热交换设备，能够最大限度地利用燃料能量，减少能源的浪费，降低生产成本。
四、应用领域冷轧连续退火炉广泛应用于冷轧钢板的生产中，特别是在汽车、家电、建筑和机械制造等领域。
通过连续退火炉的处理，冷轧钢板的力学性能得到提高，表面质量得到改善，能够满足各个行业对高品质钢材的需求。
五、总结冷轧连续退火炉工艺是钢材加工中的重要环节，通过精确控制加热温度和保持时间，能够使冷轧钢板获得理想的力学性能和表面质量。
冷轧连续退火炉工艺论文资料
目录摘要 (2)一、引言............................................................................................................................................................ ３二、主体............................................................................................................................................................ ３（一）、安全.............................................................................................................................................. ３1、安全教育培训.............................................................................................................................. ３2、机械点检安全规程...................................................................................................................... ４3、岗位安全生产职责...................................................................................................................... ５（二）连退机组工艺................................................................................................................................ ５1、连退机组的主要任务及原理 ...................................................................................................... ８1.1连退机组主要任务.............................................................................................................. ８1.2、机组工艺原理................................................................................................................... ８2、连续退火工艺及设备.............................................................................................................. １０2.1 入口密封室..................................................................................................................... １１2.2 预热/无氧化加热炉...................................................................................................... １２2.3 1＃炉喉........................................................................................................................... １２2.4 辐射管加热段................................................................................................................. １３2.5 均热段............................................................................................................................. １４2.6 2＃炉喉.............................................................................................................................. １５2.7 管冷段........................................................................................................................... １５2.8 膨胀节........................................................................................................................... １６2.9 保护气体循环喷射冷却器 ............................................................................................. １７2.9 出口密封室..................................................................................................................... １８2.10 最终气体喷射冷却....................................................................................................... １９三、总结........................................................................................................................................................ ２０（一）、收获与总结.............................................................................................................................. ２０（二）、对学校开设课程的建议.......................................................................................................... ２１致谢：............................................................................................................................................................ ２２摘要：硅钢被誉为钢铁行业的“工艺品”，广泛的应用于各种电机和变压器的中心部件，其制造工艺复杂，装备总类多，设备自动化程度较高，生产过程困难，对各项指标的要求较高。
真空退火炉的介绍及特点
6、在炉台端部设有强冷风机及管道，利用率。
7、高精度智能温度程序控制系统，采用日本富士高精度PID智能程序控温仪表,升温、保温程序可自行设定，可自动程序控制每区炉温工作情况；温度记录采用中长图有纸记录仪，可同步记录该炉每区炉温工作情况，该型式具有直观、方便和先进性；
2、全纤维节能炉衬，同比复合砖混炉衬可节能30%以上。
3、移动炉罩设有一端和真空马弗罐密封固定炉门【同时配有两炉罩共用一个活动炉门】，固定炉体设有一端和真空马弗罐密封固定炉门，另一端为开敞式，并设有密封装置，使得和移动炉罩拼合时与炉口密封贴实可靠自然密封。
4、炉台与炉罩间采用侧刀式软密封，炉台侧刀在炉罩进入炉内时均插在炉罩纤维内，使得炉膛与炉外密封绝热，密封简洁可靠。
真空退火炉的介绍及特点
设备概述
全纤维双炉台罩式电阻炉,真空退火炉系周期作业式炉,专供钛管、钛合金管等真空保护气氛退火热处理加热。
该炉与PID智能温度程序控制系统配套使用，可自动指示、控制和记录该炉炉温工作情况
设备特点
1、本设备为两个固定式炉台和14米一端固定的炉体及一个可移动加热罩结构，固定炉台承载真空马弗罐，工件在真空马弗罐内加热，该炉炉温均匀性较高（≤±10℃）；
8、炉底与炉顶均对应设置测温控温点，把炉膛温度均衡性控制在允许范围内，减少马弗罐加热及冷却过程中的变形量，延长马弗罐使用寿命，方便操作。
9、本设备自动化程度高、工作运行安全可靠、寿命长、操作维修方便；
退火炉技术参数和设备结构设计
退火炉技术参数和设备结构设计一、技术参数1、额定功率：380kw2、额定电压：380V、3相、50Hz3、额定温度：450℃4、控温区数：4区5、空炉升温时间：≤1.5h6、工作尺寸：5500×2800×2800mm (L*W*H)7、料盘尺寸：φ2500×1000mm 、φ2000×1000mm8、每炉装料数量：4盘9、控温方式：PID固态继电器，日本岛电（FP93）智能程序数显仪表控温，盘固VX5100R记录义。
10、炉温均匀度：≤±5℃11、控温（仪表）精度：±1℃12、热循环风机12.1 功率：7.5kw12.2 风量：12000－16000m³/h12.3 风压：1700-1200Pa12.4 转速：1440r/min12.5 数量：4台13台车驱动电机：5.5KW14 台车行走速度：～6m/min15 台车载重：～25t16 设备占地面积：～18×7.2×6.3m二、电炉结构1、退火电炉由炉壳、炉衬、炉门、装料台车、加热元件、热循环风机及导流系统和温控系统等组成。
2、炉体框架采用槽钢焊接制作，外壳侧板采用Q235钢板焊接，结构牢固可靠，整体强度好，不易变形，外表平整光洁。
3、炉衬为全纤维结构，炉衬的纤维是采用山东鲁阳股份有限公司运用真空甩丝法生产的标准型，压缩后模块容重≥230Kg/m3，炉衬总厚度为240mm。
采用科学合理的镶装方法，此结构少有热桥短路现象出现，又是平叠两种方式结合制作，气密性较好，具有牢固可靠、维修方便、使用寿命长、节能效果好、炉体重量轻、炉体外壳温升小等优点。
4、炉顶设置有降温孔，采用不锈钢制作成桶形结构，降温孔上设有手动阀，此结构操作简单，方便，效果好等优点。
5、炉门及压紧装置5.1炉门外框架采用大型槽钢制作，增强了机构强度，不易变形翘曲。
5.2炉门内衬为全纤维结构，纤维压缩块制作，炉门上升时离炉体50mm，保证在炉门升降过程中纤维不受碰撞而损坏。
