自动生产线综合实训报告
一、实训背景随着我国制造业的快速发展，自动化技术已成为提高生产效率、降低成本、提升产品质量的关键因素。
为了更好地适应社会需求，提升学生的专业技能和实践能力，我校特开设了自动化生产线综合实训课程。
本次实训旨在让学生深入了解自动化生产线的工作原理、设备操作、程序编写及调试等方面知识，培养学生的动手能力和团队合作精神。
二、实训目标1. 熟悉自动化生产线的基本组成及工作原理。
2. 掌握常用自动化设备的操作方法。
3. 熟悉PLC编程及调试技术。
4. 培养学生的团队合作精神和解决实际问题的能力。
三、实训内容本次实训主要包括以下内容：1. 生产线基本组成及工作原理- 了解自动化生产线的定义、分类及特点。
- 熟悉生产线的基本组成，如送料单元、加工单元、装配单元、检测单元、输送单元等。
- 学习生产线的工作原理，包括传感器、执行器、控制器等部件的作用。
2. 常用自动化设备操作- 学习气动、液压、电气等常用自动化设备的操作方法。
- 掌握气动元件、液压元件、电气元件的结构、性能及选用原则。
3. PLC编程及调试- 学习PLC的基本原理、编程软件及编程方法。
- 掌握PLC编程技巧，如梯形图、指令表、功能块图等。
- 学习PLC调试方法，包括硬件调试、软件调试及联机调试。
4. 生产线安装与调试- 学习生产线设备的安装、调试及维护方法。
- 掌握生产线设备的故障诊断及排除方法。
四、实训过程1. 理论讲解- 实训教师对自动化生产线的基本知识、设备操作、PLC编程及调试等方面进行详细讲解。
2. 实际操作- 学生分组进行实际操作，包括设备安装、调试、编程及故障排除等。
3. 讨论与交流- 学生之间互相讨论、交流操作过程中的问题，共同解决难题。
4. 总结与评价- 实训结束后，学生对实训过程进行总结，教师对学生的表现进行评价。
五、实训成果通过本次实训，学生取得了以下成果：1. 熟悉了自动化生产线的基本组成及工作原理。
2. 掌握了常用自动化设备的操作方法。
自动生产线的实训报告
一、实训目的随着工业4.0时代的到来，自动化生产线已成为现代制造业的重要标志。
本次实训旨在通过实际操作和理论学习，使学生深入了解自动生产线的原理、结构、安装与调试过程，掌握自动生产线的基本操作技能，提高学生的实际动手能力和解决实际问题的能力。
二、实训环境本次实训在XX大学机电工程学院的自动化实验室进行，实验室配备了模块式柔性自动环形生产线实训系统（工程型），该系统集成了PLC、机器人、传感器、气动、液压、工业控制网络、电机驱动与控制、计算机、机械传动等技术领域，为实训提供了良好的平台。
三、实训原理自动生产线是利用现代自动化技术实现生产过程自动化的系统。
其基本原理是通过传感器检测生产过程中的各种信号，然后由PLC（可编程逻辑控制器）进行控制，驱动各种机械设备完成生产任务。
自动生产线具有生产效率高、产品质量稳定、生产成本低等优点。
四、实训过程1. 基础知识训练首先，我们对自动生产线的相关知识进行了系统学习，包括PLC编程、传感器应用、气动控制、液压控制、工业控制网络等。
通过学习，我们对自动生产线的原理、结构、工作流程有了初步的了解。
2. 设备安装在老师的指导下，我们按照设备说明书，对自动生产线进行安装。
包括PLC、传感器、气动元件、液压元件等设备的安装，以及设备之间的连接。
3. 气路连接气路连接是自动生产线的重要组成部分，我们学习了气路的设计、安装和调试方法。
通过实际操作，掌握了气源的选择、管路布局、气动元件的安装与调试等技能。
4. 电路设计和电路连接电路设计和电路连接是自动生产线控制系统的核心，我们学习了电路设计的基本原则、方法，以及电路元件的选用、连接和调试。
通过实际操作，掌握了电路设计、连接和调试的基本技能。
5. 程序编制和程序调试程序编制和调试是自动生产线实现自动化的关键环节，我们学习了PLC编程语言、编程方法，以及程序调试技巧。
通过实际操作，掌握了PLC编程、调试的基本技能。
6. 自动生产线联网调试在完成单个设备调试后，我们对自动生产线进行联网调试。
自动化生产线实训报告
自动化生产线实训报告一、引言在现代工业生产中，自动化技术的应用已经得到了广泛的推广和应用。
自动化生产线作为一种高效、精确和可靠的生产方式，已经成为了许多企业提高生产效率和产品质量的选择。
为了更好地理解自动化生产线的原理和运作，我参加了一次实训课程，并在实际操作中积累了一些经验和感悟。
二、实训内容本次实训课程的内容主要涵盖了自动化生产线的设计、调试和操作。
在实训中，我们通过模拟真实的生产环境，学习了自动化设备的安装与设置、传感器的应用、PLC编程以及整个生产线的运行和控制。
通过这次实践，我对自动化生产线的工作原理和流程有了更深入的了解。
三、自动化设备安装与设置在实训过程中，我们首先学习了自动化设备的安装与设置。
自动化生产线主要由各种传感器、电机、执行器等组成，这些设备需要正确安装并与PLC连接。
在设备安装部分，我们需要注意设备的位置、布线和连接方式，确保设备之间能够正常通信和协调工作。
在设备设置部分，我们需要根据实际需要调整设备的参数和运行模式，以满足生产线的要求。
四、传感器的应用传感器是自动化生产线中的重要组成部分，可以用来感知和监测生产过程中的各种参数和状态。
在实训中，我们学习了不同类型的传感器的原理和应用。
例如，光电传感器可以用来检测物体的存在和位置，红外线传感器可以用来测量温度和距离，压力传感器可以用来测量压力和力度等。
通过合理配置和使用传感器，我们可以实现自动化生产线的智能化控制。
五、PLC编程PLC（Programmable Logic Controller）是自动化生产线中的核心控制器。
在实训中，我们学习了PLC编程的基础知识和技巧。
通过PLC编程，我们可以对各种设备进行逻辑控制和运作调度。
在实际操作中，我们需要根据生产线的流程和要求，编写相应的PLC程序，实现自动化生产线的自动化控制和运行。
六、整个生产线的运行和控制在实训的最后阶段，我们终于可以亲自操作和控制整个自动化生产线了。
通过调试和优化，我们使生产线能够顺利运行，正确完成所有的生产任务。
自动化生产线实训报告大学
随着我国制造业的快速发展，自动化生产线的应用日益广泛。
为了提高学生的实践能力和工程素养，我校组织了自动化生产线实训课程。
本次实训旨在让学生深入了解自动化生产线的原理、设计、安装与调试，培养学生动手操作能力和解决实际问题的能力。
二、实训目的1. 熟悉自动化生产线的基本组成和运行原理。
2. 掌握自动化生产线的安装、调试和维护方法。
3. 提高学生动手操作能力和团队协作能力。
4. 培养学生对自动化技术的兴趣，为今后的学习和工作打下基础。
三、实训内容1. 自动化生产线基础知识实训课程首先介绍了自动化生产线的基本概念、发展历程、组成及分类。
通过讲解，使学生了解了自动化生产线在制造业中的重要作用。
2. 自动化生产线设计学生学习了自动化生产线的设计原则、设计方法及流程。
在实训过程中，学生结合实际案例，进行了生产线的设计和优化。
3. 自动化生产线安装实训课程讲解了自动化生产线的安装步骤、注意事项及常见问题。
学生亲自参与安装过程，掌握了安装技巧。
4. 自动化生产线调试学生学习了自动化生产线的调试方法、调试步骤及调试工具的使用。
在实训过程中，学生进行了生产线调试，确保其正常运行。
5. 自动化生产线维护实训课程介绍了自动化生产线的维护方法、维护周期及维护要点。
学生掌握了生产线的日常维护和故障排除方法。
1. 理论学习在实训课程开始前，学生通过查阅资料、课堂讲解等方式，学习了自动化生产线的基础知识。
2. 实践操作学生分组进行实训，每个小组负责一个自动化生产线的安装、调试和维护。
在实践过程中，学生遇到问题时，及时与指导老师沟通，解决问题。
3. 总结交流实训结束后，各小组进行了总结交流，分享了实训过程中的经验和教训。
指导老师对学生的表现进行了点评，并对存在的问题进行了指导。
五、实训成果1. 学生掌握了自动化生产线的基本原理、设计方法、安装、调试和维护方法。
2. 学生提高了动手操作能力和团队协作能力。
3. 学生对自动化技术产生了浓厚兴趣，为今后的学习和工作打下了基础。
自动线的安装与调试实习报告

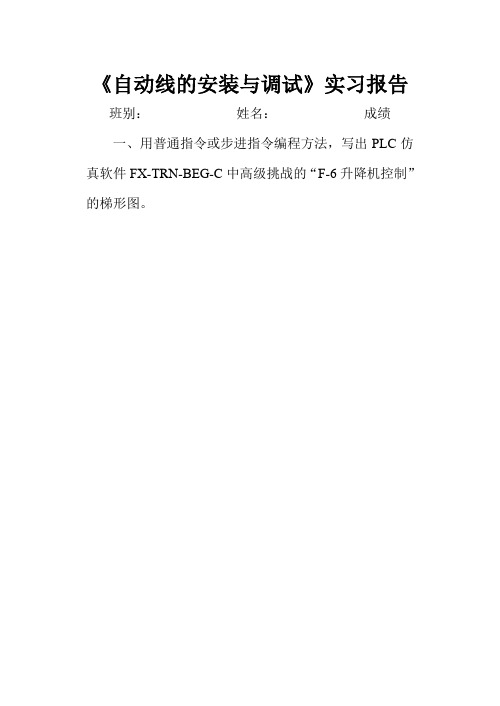

《自动线的安装与调试》实习报告班别：姓名：成绩
一、用普通指令或步进指令编程方法，写出PLC仿真软件FX-TRN-BEG-C中高级挑战的“F-6升降机控制”的梯形图。
二、列出亚龙YL-235A型光机电一体化实训装置上的所有的输入和输出设备，并分配好地址。
如
三、写出YL-235A型光机电一体化实训装置上所有种类的传感器的电路连接方式，并画出电路图。
四、请按以下要求编写梯形图
1、通电后，机械手自动复位，指示绿灯亮。
2、按下启动按钮后，供料盘直流电机转动供料，机械手将料台上的物料搬运到落料口，物料从落料口放在传送带上，传送带将物料送到各指定地点。
3、进行分拣。
金属将被推到料槽1，白料被推到料槽2，黑料推到料槽3。
自动化生产线安装与调试实习心得
自动化生产线安装与调试实习心得自动化生产线是一个高度智能化和高效率的生产方式，对于我这个自动化专业的大学生来说，能够参与自动化生产线的安装与调试实习是一次非常宝贵的机会。
在这段实习期间，我学到了很多有关自动化生产线的知识，也锻炼了自己的工作技能和团队合作能力。
以下是我在这段实习期间的心得体会。
首先，在自动化生产线的安装过程中，我学习到了如何进行设备的布置和连接。
在安装过程中，我们需要按照工艺流程和布局设计将各种设备进行有序地排列，并将它们连接起来，以便实现工艺的顺利进行。
通过实际操作和前辈的指导，我逐渐掌握了各种设备的布置和连接方式，并且学会了如何按照规范和标准进行布置和连接，以确保设备的使用安全和高效率。
其次，在调试过程中，我学会了如何检测设备的工作状态和进行故障排查。
在调试过程中，设备的正常工作对于产品质量和工艺效率非常重要，因此需要我们及时检测设备的工作状态，并进行必要的调整和维护。
通过实际操作和与技术人员的交流，我学会了如何使用各种检测和测试设备进行设备的工作状态监测，并且学会了如何进行故障排查和修复。
这对于我的专业技能提升和实际工作能力的培养有着非常重要的意义。
此外，自动化生产线的安装与调试需要团队合作，需要与其他同事密切配合。
在实习期间，我参与了一个小组的工作，和其他同事一起完成了一个自动化生产线的安装和调试任务。
在这个小组中，每个人都有自己的专业知识和技能，每个人都承担了相应的责任和工作任务。
通过与其他同事的配合，我学会了如何与他人协作并充分发挥自己的优势，以便更好地完成工作任务。
团队合作不仅提高了工作效率，还加深了我对团队合作的理解和认识。
最后，实习期间我也遇到了一些困难和挑战，但是通过自己的努力和同事的帮助，我成功地克服了它们。
这个过程不仅让我有了成就感，也增强了我的自信心和解决问题的能力。
在今后的学习和工作中，我将继续努力，不断学习和提升自己的专业技能，以更好地适应自动化生产线的工作要求。
《自动化生产线安装与调试》项目报告
《自动化生产线安装与调试》项目报告《自动化生产线安装与调试》课程项目报告组别：组长：学号：组员：班级：课程名称：指导老师：提交日期：课程总结经过两个月的自动化生产线综合实训，在指导老师的领导下，进行了分组讨论研究学习；在我们小组所有成员的努力下，顺利的完成了这两个月的实训；受益匪浅！我们认识了典型设备电气的基本原理，ＰＬＣ的应用与编程电气控制系统分析，发那科ＰＬＣ的结构，工作原理，指令系统，变频器应用，网络通信，触摸屏，气动原理以及应用等。
通过理论结合实际的方法来培养我们系统，完整，具体完成一个自动化生产线系统项目所需的工作原理，通过信息收集处理方案队工作的协做配合锻炼我们今后职场应有的团队能力，我们经历综合实训项目完整工作过程的训练，将掌握完成自动化生产线系统实训项目应具备的核心能力和关键能力。
本人为小组组员，在小组中主要负责项目的运行和调试，使本小组高效的运作，取得显著效果，我先要弄懂项目的运行情况，才能为编程序的组员提供帮助。
其中也碰到很多技术问题，但在小组内部以及老师的帮助下顺利解决。
项目实训中遇到的问题是无奇不有，但在我们的努力下一个个都迎刃而解。
在解决问题的时侯我也感受到，只要平时细心一点就可以避免很多不必要的错误；同时，洞察能力也是发现错误，并解决问题的关键。
所以这也提高了我们的洞察能力。
在此次项目实训中我们学到了许多新的知识。
原来我认为刚学的时候学的内容太难懂很难学，现在想来，有些其实并不难，关键在于理解。
在这次实训中还锻炼了我们其他方面的能力，提高了我们的综合素质，也使我们更加有团队精神。
最后，我要感谢学院安排这次十分有意义的实训。
同时，也要感谢为这次实训默默付出的老师。
自动生产线安装与调试实习报告模板
广东机电职业技术学院
自动生产线安装与调试实习报告
专业:机电一体化
班级:机电1403
学生姓名:李泽智
学号：06140326
指导教师:范英
实习学期： 2016 - 2017学年第 1学期上交时间: 2016年 12月
1
-----WORD格式--可编辑--专业资料-----
一、自动生产线设备简介
我们公司主要是后包装自动化，从水饺包装到机器人装箱，最后是机器人码箱。
设备由有三菱q系列plc控制和abb机器人660协同工作。
二、自动生产线的安装技术（宋体三号加黑左对齐，段前1行、段后1行，1.5倍行距，打印时去掉括号内此说明）
首先是安装基本框架的结构和机器人位置的安放，然后是电路的安装，还有各个开关量光电和气缸的安装，
三、自动生产线的调试技术（宋体三号加黑左对齐，段前1行、段后1行，1.5倍行距，打印时去掉括号内此说明）
结合学习内容和实习任务写。
不必面面俱到。
四、实习总结
对前面内容进行简要总结。
通过学习与实践，写出自己的收获和心得。
--完整版学习资料分享----。
自动装配生产线实训报告
一、实训背景随着科技的飞速发展，自动化生产已成为现代工业生产的重要趋势。
为了提高我国制造业的竞争力，培养具备实际操作和解决实际问题的技能型人才，我国许多高职院校都开设了自动装配生产线实训课程。
本次实训旨在使学生了解自动装配生产线的基本结构、工作原理和操作方法，提高学生的实际操作能力和工程意识。
二、实训目的1. 掌握自动装配生产线的基本组成和功能；2. 熟悉各种自动化设备的操作方法和维护保养；3. 学会编写和调试生产线程序；4. 培养团队合作精神和工程意识。
三、实训内容本次实训主要包括以下内容：1. 自动装配生产线基础知识2. 自动化设备操作3. 生产线程序编写与调试4. 生产线维护与保养四、实训过程1. 自动装配生产线基础知识在实训初期，我们学习了自动装配生产线的基本组成和功能。
自动装配生产线主要由机械手、输送线、检测设备、控制系统等组成。
机械手负责完成装配过程中的抓取、放置、组装等操作；输送线负责将工件输送到各个工位；检测设备用于检测工件的尺寸、形状、性能等；控制系统则负责协调各个设备的运行。
2. 自动化设备操作实训过程中，我们学习了各种自动化设备的操作方法。
包括机械手的编程、调试、使用；输送线的安装、调试、维护；检测设备的操作、校准等。
通过实际操作，我们掌握了设备的操作要领，为后续的实训打下了基础。
3. 生产线程序编写与调试在掌握了自动化设备操作的基础上，我们开始学习生产线程序的编写与调试。
我们使用PLC编程软件编写生产线程序，并利用仿真软件进行调试。
通过编写和调试程序，我们熟悉了生产线的工作流程，提高了编程能力。
4. 生产线维护与保养实训的最后阶段，我们学习了生产线的维护与保养。
包括设备清洁、润滑、检查等。
通过实际操作，我们掌握了设备维护的基本技能，为今后的工作积累了经验。
五、实训成果通过本次实训，我们取得了以下成果：1. 掌握了自动装配生产线的基本组成和功能；2. 熟悉了各种自动化设备的操作方法和维护保养；3. 学会了编写和调试生产线程序；4. 培养了团队合作精神和工程意识。
