机械制图卷三(五年一贯制)
机械制图套试卷及答案
徐州师范大学考试试卷(1) 答案机械系机电一体化专业画法几何及机械制图课程班级姓名学号得分一、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。
二、作平面四边形ABCD的投影。
三、完成下列各形体的投影。
1．2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。
1．2．五、在指定位置将主视图画成全剖视图。
六、在指定位置将主视图画成剖视图。
七、补全螺栓连接图中所缺的图线八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。
九、读零件图，并回答问题。
1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。
3．图中G1/2"表示：螺纹，1/2"表示，是螺纹（内、外），4．Φ36H8表示：Φ36是，H8是又是，H是，8是。
5．说明符号的含义。
6.试画出主视图的外形。
答案：1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。
该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。
3．图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内、外），4．Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。
5．说明符号的含义。
前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。
6.试画出主视图的外形。
（图形从略）徐州师范大学考试试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分二、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

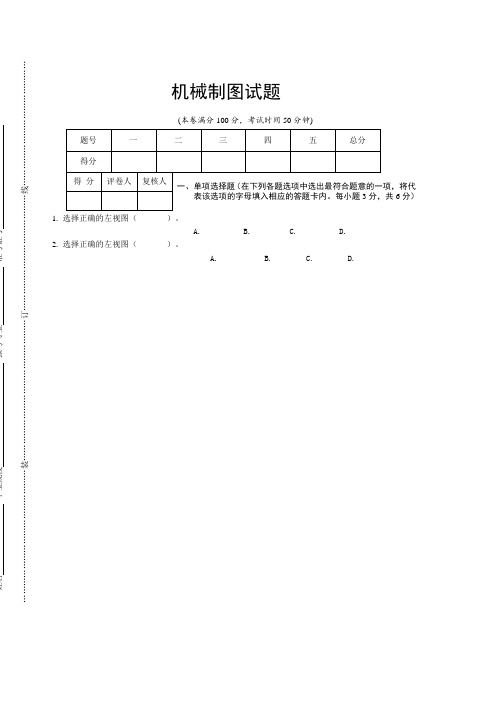

对口招生考试机械类专业机械制图试卷
(本卷满分100分，考试时间50分钟)6分）1. 选择正确的左视图（）。
A. B. C. D.2. 选择正确的左视图（）。
A. B. C. D.二、双项选择题（每小题只有两个正确答案，将代表该选项的字母填入该题的答题卡内。
不选、错选、少选均不得分，全部选对得4分，共12分）3．下面关于剖视图正确的画法是（）。
A. B. C. D. E.4．下面关于断面图正确的画法是（）。
A. B. C. D.5．在下列五组视图中，正确的视图是（）。
三、填空题（将答案写在答题纸相应的位置上，每空2分，共12分）6．三视图的投影规律是长对正、和宽相等。
7．投影面的平行线反映实长的投影具有真实性，另两个投影具有性；投影面的垂直线有两个投影反映真实性，另一个投影具有性。
8．重合剖面的轮廓线用线绘制；假想投影的轮廓线用线绘制。
．可以自由配置的基本视图称为。
四、读懂下列零件图，并回答问题。
（将答案写在答题纸相应的位置上，每空2分，共30分）10．此零件名称叫，材料是，主视图B-B采用了剖视图。
11．此零件左端面上有个普通螺纹孔，螺纹的公称直径为毫米，螺纹孔的深度为毫米，其径向定位尺寸是毫米。
12．Rc1/4是采用英寸制标注的螺纹，其深度尺寸是毫米。
13．图上孔?16H7的基本偏差代号是，标准公差等级是，下偏差是毫米，表面粗糙度Ra大小是微米。
14．图中C1.5表示的是结构。
．零件右端表面粗糙度值小的表面是装配时的结合面，其标注的形位公差项目为。
五、作图题（将答案写在答题纸相应的位置上，共40分）16．已知形体上直线AB和平面P、Q的两面投影，在图中适当的位置标出下列直线AB和平面P、Q的另一面投影，并填空。
（要求将所作的投影轮廓线用2B铅笔加深，并正确标记出直线AB和平面P、Q的投影字母；每作一个投影给2分，填空每空2分，共10分）(1)平面Q为面；(2)直线AB为直线。
17．补画下面两图中所缺的图线( 8分 )（1）（2）18．根据俯视图和左视图，补画主视图（12分）19．标注下列组合体的尺寸，1:1在图上量取，且取整数。
机械制图理论试卷精选全文完整版
可编辑修改精选全文完整版机械制图理论试卷一、填空题：1、在图纸上必须用画出图框，其格式分为和两种。
2、绘图时必须在图纸的下角画出标题栏。
3、标题栏的外框线用绘出，其右边和底边与图框重合，看图的方向与看标题栏的方向。
4、制图中采用的比例可分为 _ 、、。
5、图样上标注的每一尺寸，一般由、和组成。
6、尺寸标注中，线性尺寸的尺寸数字通常注写在尺寸线的或。
7、视图只能表达物体的形状，而要表示它的大小，则不仅需要注出尺寸，而且尺寸必须注得、、。
8、按照投射线是汇交还是平行，投影法为、；根据投射线与投影面的角度不同，平行投影分为两种：和。
9、正投影能真实地反映物体的和。
10、三投影面体系由三个的投影面组成。
三个投影面分别为：、和。
11、视图所表示的物体形状与投影面的、物体与投影面之间的无关。
12、工程图样上通常不画投影面的和。
13、组合体的组合形式一般分为、、及等几种。
14、主视图是一组视图的核心，应选取最能反映组合体各组成部分的视图作为主视图。
15、除后视图外，其它视图靠近主视图的一边是物体的，远离主视图的一边是物体的。
16、三视图的绘制中，应将物体自然放平，一般使主要表面与投影面或_ _，进而确定主视图的投影方向。
17、制图中，组合体是一个空间形体有长、高、宽三个方向上的尺寸，每个方向至少要有一个尺寸基准，通常以零件的、、和作为尺寸基准。
18、螺纹根据加工表面的不同分为和两种，他们应成对使用。
19、螺纹的五个基本要素包括、、、和旋向。
20、键是用来连接轴与轴上的传动件，以使其与轴一起转动传递和运动。
21、一张完整的零件图应包括、、、四部分。
22、是指组成机器或部件的最基本构件。
二、选择题1、相互平行的投射线与投影面成垂直状所得的投影称为（）。
A 正投影B 垂直投影C 中心投影D 正等侧投影2、投射线汇交于一点的投影方法称为（）。
A 中心投影法B 平行投影法C 正等侧投影法D 斜二侧投影法3、在平行投影法中，根据投射线与投影面的角度不同，分为（）。
机械制图8套试卷及答案(5)

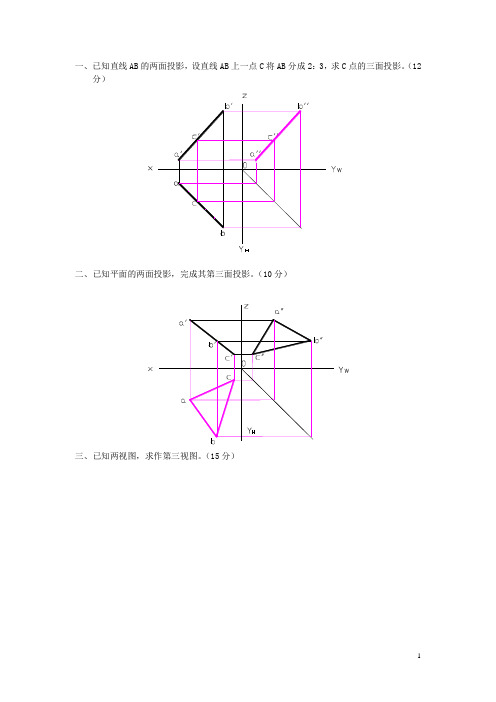

一、已知直线AB的两面投影，设直线AB上一点C将AB分成2：3，求C点的三面投影。
（12
分）
二、已知平面的两面投影，完成其第三面投影。
（10分）
三、已知两视图，求作第三视图。
（15分）
四、求作立体的相贯线。
（12分）
五、根据两视图补画第三视图。
（12分）
六、分析下列螺纹画法的错误,正确的打“√”, 错误的打“×”。
（8分）
(×) (√) (×) (×) 七、在指定位置将主视图画成全剖视图。
（16分）
八、读端盖零件图，回答下列问题。
（15分）
（1）表面Ⅰ的表面粗糙度代号为，表面Ⅱ的表面粗糙度代号为
表面Ⅲ的表面粗糙度代号为。
（2）尺寸Φ70d11，其基本尺寸为___Φ70____，基本偏差代号为___ d ____，标准公差等级为___11级____。
机械制图套试题([卷])及答案解析
![机械制图套试题([卷])及答案解析](https://img.taocdn.com/s3/m/bad20026ce2f0066f43322cb.png)
XX师范大学考试试卷<1> 答案一、已知点A距H面为12,距V面为15,距W面为10,点B在点A的左方5,后方10,上方8,试作A、B两点的三面投影。
二、作平面四边形ABCD的投影。
三、完成下列各形体的投影。
1．2．四、根据给出的视图,补画第三视图〔或视图所缺的图线。
1．2．五、在指定位置将主视图画成全剖视图。
六、在指定位置将主视图画成剖视图。
七、补全螺栓连接图中所缺的图线八、已知两平板齿轮啮合,m1=m2=4mm,z1=20,z2=35,分别计算其齿顶圆、分度圆、齿根圆直径,并画出其啮合图〔比例1：2。
九、读零件图,并回答问题。
1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。
3．图中G1/2"表示：螺纹,1/2"表示,是螺纹〔内、外,4．Φ36H8表示：Φ36是,H8是又是,H是,8是。
5．说明符号的含义。
6.试画出主视图的外形。
答案：1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。
该零件采用主视图、俯视图和左视图三个视图,其中,主视图是全剖视图,左视图是局部剖视图,俯视图为半剖视图。
2．指出该零件在长、宽、高三个方向的主要尺寸基准。
高方向基准是零件的底面,长度方向基准是零件上Φ42孔的左端面,宽度基准是宽度方向的对称线。
3．图中G1/2"表示：非螺纹密封的管螺纹,1/2"表示公称直径,是内螺纹〔内、外, 4．Φ36H8表示：Φ36是基本尺寸,H8是公差带代号,其中,H是基本偏差代号,8是公差等级。
5．说明符号的含义。
前者表示用去除材料的方法获得的表面粗糙度, Ra的值为6.3μm.；后者表示,是由不去除材料的方法获得的零件表面。
6.试画出主视图的外形。
〔图形从略XX师范大学考试试卷<1>二、已知点A距H面为12,距V面为15,距W面为10,点B在点A的左方5,后方10,上方8,试作A、B两点的三面投影。
机械制图第三视角练习题
机械制图第三视角练习题一、基本视图绘制1. 绘制下列物体的主视图、俯视图和左视图：a) 长方体b) 圆柱体c) 球体d) 圆锥体2. 根据给定的三视图，补全下列物体的第三视角视图：a) 正六棱柱b) 四通管c) 椭圆体d) 螺旋体二、剖面图绘制3. 绘制下列物体的全剖视图：a) 轴承座b) 齿轮泵体c) 摇臂d) 联轴器4. 绘制下列物体的半剖视图：a) 弯管b) 管接头c) 支架d) 转轴三、尺寸标注与公差5. 根据下列物体的三视图，标注尺寸及公差：a) 平键b) 轴承c) 螺母d) 螺栓6. 补全下列物体的尺寸标注及公差：a) 齿条b) 滑块c) 轴承座d) 轮毂四、装配图绘制7. 绘制下列机械装置的装配图：a) 齿轮传动装置b) 液压系统c) 铰链四杆机构d) 滚动轴承装配8. 根据给定的装配图，绘制下列零件的第三视角视图：a) 轴承盖b) 螺旋传动副c) 联轴器d) 挡圈五、综合练习9. 绘制下列物体的三视图，并标注尺寸及公差：a) 摩托车发动机b) 汽车转向系统c) 农业机械收割装置d) 飞机起落架10. 根据给定的装配图，补全下列零件的第三视角视图，并标注尺寸及公差：a) 减速器壳体b) 液压缸c) 齿轮泵d) 转子泵六、投影分析11. 判断下列物体的第三视角视图是否正确，并指出错误之处：a) 平面图形b) 带孔的平板c) 楔形块d) L形支架12. 根据给定的物体，分析并绘制其第三视角视图的投影线：a) 三棱锥b) 圆锥台c) 球冠d) 环形体七、轴测图绘制13. 绘制下列物体的正等轴测图：a) 六棱柱b) 球体与圆柱体组合c) 圆锥体与圆台组合d) 棱锥与棱柱组合14. 绘制下列物体的斜二轴测图：a) 槽钢b) 螺旋弹簧c) 棱锥与圆柱体组合d) 椭圆体与球体组合八、零件图绘制15. 绘制下列零件的第三视角视图，并标注尺寸及粗糙度：a) 轴承座b) 齿轮c) 螺母d) 轴承盖16. 根据给定的零件图，补全下列零件的第三视角视图，并标注尺寸及形位公差：a) 轴b) 齿条c) 滑块d) 联轴器九、工程图样识别17. 分析下列工程图样，指出各视图的名称及表达意图：a) 某机床床身部件图b) 某汽车发动机装配图c) 某减速器零件图d) 某建筑结构图18. 根据给定的工程图样，识别并绘制下列零件的第三视角视图：a) 某设备支架b) 某机械手爪c) 某阀门d) 某电机端盖十、创新设计19. 设计一款简易机械装置，绘制其三视图，并标注尺寸及公差：a) 手摇式升降机b) 滑轮组c) 液压千斤顶d) 伸缩式梯子20. 根据实际需求，设计一款零件，绘制其第三视角视图，并标注尺寸、公差及表面粗糙度：a) 一种新型联接件b) 一种改进的齿轮c) 一种轻量化支架d) 一种高效传动装置答案一、基本视图绘制1. 答案略。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绍兴职业技术学院2012级“五年一贯制”学生《机械制图》学生统考试卷 第1页 共 3 页
绍兴职业技术学院
2012级“五年一贯制”学生统考试卷
《机械制图》（样卷）
考试时间 120分 钟 考试方式 闭 卷 成 绩
学校 班级 姓名 学号
题号 一 二 三 四 五 六 七 总分
得分
一、补全立体的三面投影。（共20分）
二、标注组合体尺寸（尺寸数值从图中按1:1比例量取整数）。（15分）
三、画出两个指定位置处的移出断面图，其中键槽深4 mm。（共12分）
绍兴职业技术学院2012级“五年一贯制”学生《机械制图》学生统考试卷 第2页 共 3 页
四、将主视图改画成全剖视图。（10分） 五、改正双头螺柱连接中的错误画法。（本题 10 分） 六、已知一对标准啮合直齿圆柱齿轮，m=2.5，完成轮齿部分的图形。（尺寸数值从图中按
1:1比例量取整数）（共15分）
d1= mm，z 1= ，da1= mm，df1= mm
d2= mm，z 2= ，da2= mm，df2= mm
七、读零件图回答问题（18分）
(1).该零件在四类典型零件中属于 类零件，名称是 ，材料是 ，
比例是 。
(2).零件底板上的凸台：有 个。
(3).零件底板上凸台的通孔尺寸为： 。
(4).零件右端的内螺纹尺寸为： 。
(5).零件的大部分表面用 的方法获得。
(6).未注圆角的尺寸是： 。
(7).泵体的高度尺寸基准是： 。
(8).右端面的表面粗糙度代号中的Ra值是： 。
(9).左端孔φ43H8尺寸的基本尺寸是： ，上偏差是： ，下偏差
是： ，最大极限尺寸是： 。最小极限尺寸是： ，
公差值为： 。若加工后测得其实际尺寸为43.02mm，问该尺寸是否合格?
绍兴职业技术学院2012级“五年一贯制”学生《机械制图》学生统考试卷 第3页 共 3 页
