595来驱动led 灰度显示

595来驱动led 灰度显示

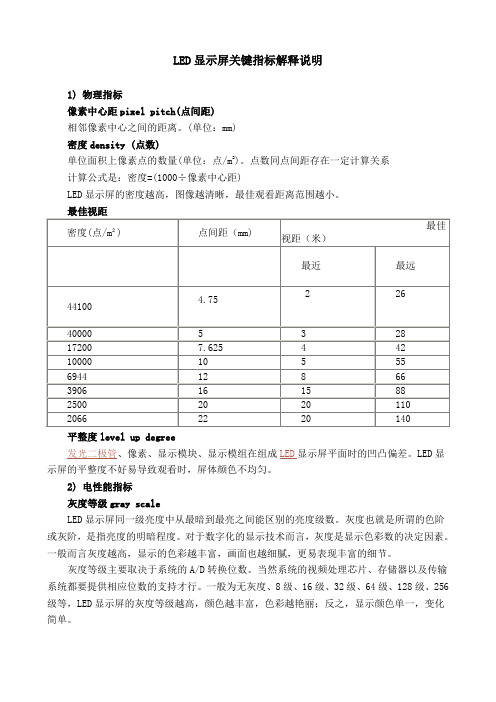

16个灰度，也就是 0--15，用4个BIT来表示， 8-4-2-1
用PWM产生4个联系不同占空比的脉冲
T8 8/16 对应BIT8
T4 4/16 对应BIT4
T2 2/16 对应BIT2
T1 1/16 对应BIT1
8/16表示的是把PWM的周期划分为16份，其中量的周期占8份，其他雷同
当这4个脉冲运行后，由于人的生理特点。

也会出现需他的灰度；
同上面的方法比较，它需要4次个周期人眼才能感觉出灰度；
但是对PWM的要求就很低；比如256种灰度，不过送8次，1024也不过要10次大大减低了对硬件的要求，现在基本都是使用这种方法；
在一个595上+出现不同的灰度，就必须结合上面说的东东；
把一个灰度分解成4帧
例如灰度9： 1001
T8 8/16 对应BIT8
T4 不亮对应BIT4
T2 不亮对应BIT2
T1 1/16 对应BIT1
所以我们的各个灰度分解为4帧，送4次都595，就可以了
例如在1个595上出现下面不同灰度的4个点，（就以4个点举例，）
4个点的灰度
3,12,10,7
转化为BIN码
0011 1100 1010 0111
把8-4-2-1码分割出来，得到独立的4帧
BIT8
0 1 1 0
BIT4
0 1 0 1
BIT2
1 0 1 1
BIT1
1 0 0 1
步骤：
1.把BIT8的数据送到595,用PWM控制OE的脉冲为T8
2.把BIT4的数据送到595,用PWM控制OE的脉冲为T4
3.把BIT2的数据送到595,用PWM控制OE的脉冲为T2
4.把BIT1的数据送到595,用PWM控制OE的脉冲为T1
经过4帧的时间叠加后，就得到不同的灰度。

例；
for(i=0;i<4;i++)
{
HC595send(grayscale[i]); // 发送数据
HC595store(); // 锁存
num=0;
DDRB=DDRB|BIT(i); //发送PWM
while(flag==0); //等待PWM发送完
flag=0;
DDRB=0XF0;
}
4路PWM的产生，利用定时器模拟
void pwm()
{
num++;
if(num==8)
{
PORTB^=BIT(PB0); // 1/2 }
if(num==12)
{
PORTB^=BIT(PB1); // 1/4 }
if(num==14)
{
PORTB^=BIT(PB2); // 1/8
}
if(num==15)
{
PORTB^=BIT(PB3); // 1/16
}
if(num==16)
{
PORTB=PORTB|BIT(3)|BIT(2)|BIT(1)|BIT(0);
flag=1;
num=0;
}
TCNT1H=0XFF;
TCNT1L=0X9C;
}。
