word版,八年级物理上册《光学作图》典型例题解析苏科版
苏科版物理八年级上册作图

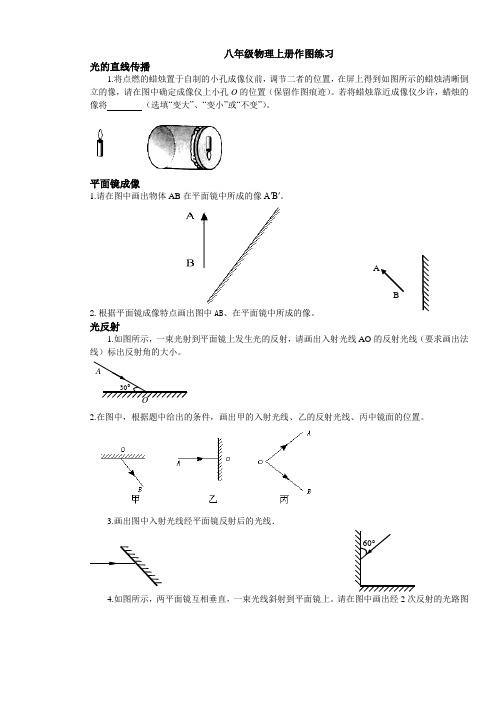

八年级物理上册作图练习光的直线传播1.将点燃的蜡烛置于自制的小孔成像仪前，调节二者的位置，在屏上得到如图所示的蜡烛清晰倒立的像，请在图中确定成像仪上小孔O 的位置（保留作图痕迹）。
若将蜡烛靠近成像仪少许，蜡烛的像将 （选填“变大”、“变小”或“不变”）。
平面镜成像1.请在图中画出物体AB 在平面镜中所成的像A′B′。
2.根据平面镜成像特点画出图中AB 、在平面镜中所成的像。
光反射1.如图所示，一束光射到平面镜上发生光的反射，请画出入射光线AO 的反射光线（要求画出法线）标出反射角的大小。
2.在图中，根据题中给出的条件，画出甲的入射光线、乙的反射光线、丙中镜面的位置。
3.画出图中入射光线经平面镜反射后的光线．4.如图所示，两平面镜互相垂直，一束光线斜射到平面镜上。
请在图中画出经2次反射的光路图 B A5.图中，两条光线是由同一点光源S发出经平面镜反射后形成的，请完成光路图，并确定光源S 的位置。
光折射1.在图中大致画出光从空气进入水中的折射光线。
2.如图所示，一束光线从水中射向空气，在水面发生了折射，请画出折射光线的大致方向，并标出折射角r。
3.如图所示，一束光线斜射向一块玻璃砖的侧面。
请画出光线进入玻璃砖的折射光线4.如图所示，M N为空气与水的分界面，AO为人射光线，O为入射点．在图中画出反射光线和折射光线．透镜作图1．如图所示，F为凸透镜的焦点，O为光心，请画出入射光线所对应的折射光线。
2.请在图中画出平行于主光轴的光线通过凸透镜后的光线。
3.请在图中画出经过透镜折射后的光线．4.在图中画出通过透镜后的折射光线。
5．如图所示是一束射向凹透镜且平行于主光轴的入射光线，请画出它通过透镜后的折射光线6.画出图中的BC 的入射光线和AO的折射光线．7.根据入射光线和折射光线，在图中的虚线框内画出适当类型的透镜．选择 1．下列措施中，属于在传播过程中减少噪声的是 ( )A ．改进汽车发动机的性能使它的振动减弱B ．在居民楼靠近马路的一面植树造林C ．用手捂住耳朵D ．禁止在市区燃放烟花爆竹2．当大象进行交流的“声音”是次声波时，人类就听不到大象的“声音”，这是因为( )A ．次声波的频率大于20000HzB ．次声波无法传到人耳C ．大象发出的声音太小D ．一般来说，人耳不能感觉到频率低于20Hz 的声音3．下表列出了部分金属的熔点和沸点(在标准大气压下)，根据表中的数据，下列说法中正确的是( )A ．金块在钢水中不会熔化B ．因为钨丝的沸点比较高，所以电灯里的灯丝是用钨丝制成的C ．表中所列出的金属，沸点都可以用水银温度计测量D ．在一40℃时，不能使用水银温度计测量温度4．关于自然界的水循环，下列说法中正确的是 （ ）A ．水蒸气在高空遇冷吸热液化成小水珠B ．冰山上的积雪只能先熔化，再蒸发成水蒸气升腾至空中C ．江湖河海中的水吸热蒸发成水蒸气升腾至空中D ．积雪放热熔化成水归入大海5．如图1所示，取一只一次性纸杯，在杯底中央扎一个小孔，用一层塑料薄膜蒙住杯口，将小孔对着窗外远处的景物，在薄膜上观察到窗外景物的像是 ( )A ．正立、等大的B ．正立、缩小的C ．倒立、缩小的D ．倒立、放大的 6．用放大镜观察彩色电视画面，你将看到排列有序的三色发光区域是 ( )A.红、绿、蓝 B ．红、黄、蓝 C ．红、黄、紫 D ．黄、绿、紫7．下列说法中，错误的是 ( )A ．红外线是人眼能看见的光B ．紫外线是人眼不能看见的光C ．红外线能使被照射的物体发热D ．紫外线能使荧光物质发光8．目前光污染越来越严重，白亮污染是普遍的一类光污染，建筑物的玻璃幕墙、釉面砖墙、磨光大理石都能造成白亮污染，形成白亮污染的主要原因是由于( )A ．光有能量B ．光的反射C ．光的折射D ．光沿着直线传播9．物体在平面镜中成像的大小取决于 ( )A ．物体到镜面的距离B ．物体的大小C ．平面镜的大小D ．观察者的位置10．岸边的柳树，在地上出现的树影和在水中出现的倒影，这二者的成因 ( )A ．都是光的折射引起的B ．都是光的反射引起的C ．前者是光的直线传播引起的，后者是光的反射引起的D ．前者是光的折射引起的，后者是光的反射引起的11．眼睛是心灵的窗户，关于眼睛及其视力矫正，下列说法中正确的是 ( )A ．眼睛的晶状体相当于凹透镜B ．物体通过晶状体所成的像是虚像C ．远视眼看不清近处景物，是因为景物的像落在视网膜的前方D ．矫正近视眼所配戴的眼镜镜片是凹透镜图1。
苏科版物理八年级上册 光现象实验(篇)(Word版 含解析)
一、初二物理光现象实验易错压轴题（难）1．在“探究平面镜成像的特点”实验中，小明用玻璃板、相同的两个棋子A及B、刻度尺、橡皮泥、白纸等器材进行实验，如图所示.(1)实验时玻璃板应该__________放置在水平桌面上.(2)实验器材选择相同的两个棋子A、B，其目的是为了___________________.(3)为了说明平面镜中所成的像是实像还是虚像，应采取的具体操作步骤是:____________;直接观察白纸，可发现_____________，所以，平面镜所成的像为_____________像.(4)小明在实验过程中，让玻璃板沿OO'轴(玻璃板与桌面的接触部分)方向水平向右移动，结果他发现镜中的像相对于A_________移动(选填“向右”.“向左”或“不”);他又将玻璃板绕OO'轴转向自己，发现镜中的像__________(选填“转向自己”、“转离自己”或“不动”).【答案】竖直比较像和物的大小移去棋子B，在B处放置一白纸像不能成在白纸上虚不转向自己【解析】【分析】（1）像与物关于玻璃板对称，玻璃板的摆放角度要能够使后面的棋子与前面棋子的像完全重合；（2）实验中让A棋子与B棋子完全相同，B又与A的像完全重合，结果就可以得出A的像与A大小相同的结论；（3）平面镜所成的像不是实际光线会聚成而，所成的像是虚像，用光屏接收不到，只能用眼睛观察；（4）平面镜成像特点是：物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜的距离相等，据此判断像的变化。
【详解】（1）平面镜成像时，像与物关于玻璃板对称，如果玻璃板不竖直，则后面的棋子与前面棋子的像不在同一高度上，所以怎样操作都不会重合的，也就无法比较像与物的大小关系，故实验时玻璃板应该竖直放置在水平桌面上；(2)实验器材选择相同的两个棋子A、B，其目的是为了比较像与物的大小关系；（3）为了说明平面镜中所成的像是实像还是虚像，可以将白纸竖直放在蜡烛B处，移开蜡烛B，观察像能否成在白纸上（或白纸上有没有像）；若像不能成在白纸上（或白纸上没有像）；则说明平面镜所成的像为虚像；若像能成在白纸上（或白纸上有像）；则说明平面镜所成的像为实像；（4）当镜子沿00′轴（玻璃板与桌面的接触部分）方向水平向右移动时，由于像与物关于镜面是对称的，镜子在竖直方向上没有发生变化，所以镜中的像相对于A不移动；当镜子绕OO′向人转动时，像也向人的方向转动，如图：2．某物理兴趣小组的同学用如图甲所示的装置来研究水的沸腾。
苏科版物理八年级上册 光现象实验(培优篇)(Word版 含解析)

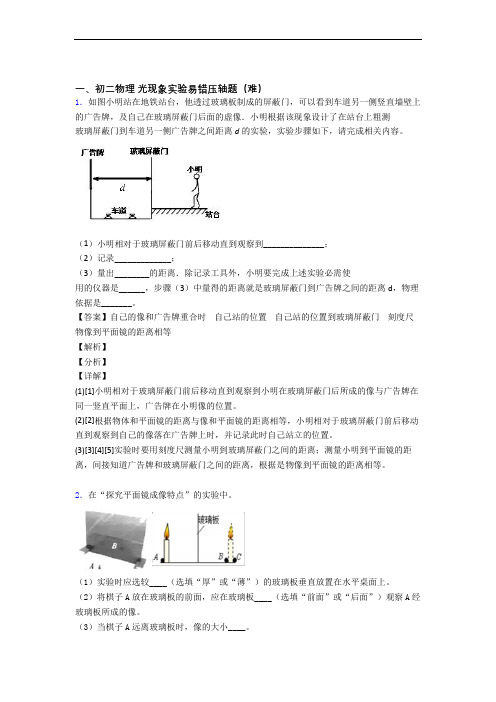

一、初二物理光现象实验易错压轴题（难）1．如图小明站在地铁站台，他透过玻璃板制成的屏蔽门，可以看到车道另一侧竖直墙壁上的广告牌，及自己在玻璃屏蔽门后面的虚像．小明根据该现象设计了在站台上粗测玻璃屏蔽门到车道另一侧广告牌之间距离d的实验，实验步骤如下，请完成相关内容。
（1）小明相对于玻璃屏蔽门前后移动直到观察到______________；（2）记录_____________；（3）量出________的距离．除记录工具外，小明要完成上述实验必需使用的仪器是______，步骤（3）中量得的距离就是玻璃屏蔽门到广告牌之间的距离d，物理依据是_______。
【答案】自己的像和广告牌重合时自己站的位置自己站的位置到玻璃屏蔽门刻度尺物像到平面镜的距离相等【解析】【分析】【详解】(1)[1]小明相对于玻璃屏蔽门前后移动直到观察到小明在玻璃屏蔽门后所成的像与广告牌在同一竖直平面上，广告牌在小明像的位置。
(2)[2]根据物体和平面镜的距离与像和平面镜的距离相等，小明相对于玻璃屏蔽门前后移动直到观察到自己的像落在广告牌上时，并记录此时自己站立的位置。
(3)[3][4][5]实验时要用刻度尺测量小明到玻璃屏蔽门之间的距离；测量小明到平面镜的距离，间接知道广告牌和玻璃屏蔽门之间的距离，根据是物像到平面镜的距离相等。
2．在“探究平面镜成像特点”的实验中。
（1）实验时应选较____（选填“厚”或“薄”）的玻璃板垂直放置在水平桌面上。
（2）将棋子A放在玻璃板的前面，应在玻璃板____（选填“前面”或“后面”）观察A经玻璃板所成的像。
（3）当棋子A远离玻璃板时，像的大小____。
（4）将光屏放到像的位置，无法直接在光屏上观察到像，说明所成的像是____像（5）用木板紧贴在玻璃板背面，挡住玻璃板后面的光，人眼在玻璃板前____（填“能”或“不能”）看见棋子A的像。
（6）实验时，选择两个相同的棋子，是为了比较像与物体的______；测量两只蜡烛到玻璃板的距离，是为了比较_______________________．（7）他在找准像的位置后,画出了A、B、C三点做标记(如图乙),在测量物距和像距时,他应分别测出_______两点到平面镜的距离作为物距和像距【答案】薄前面不变虚能大小关系像和物体到镜面的距离大小关系A、C 【解析】【分析】（1）玻璃板有两个反射面，每个反射面都可以成一个像，这样由于两个像的干扰，像的位置不易确定准确，需要两个像距离越近越减小误差；（2）由于平面镜成的是反射形成的虚像，应在A的一侧进行观察像实验；（3）像的大小与物体大小相同。
【精选】苏科版八年级物理上册 光现象实验(提升篇)(Word版 含解析)

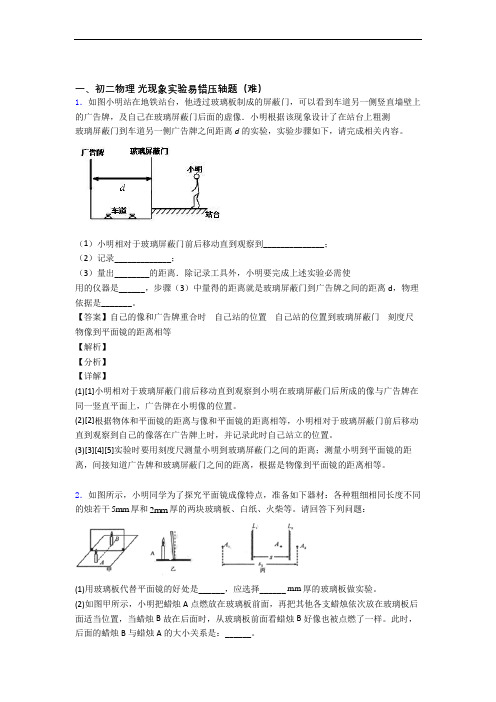

一、初二物理光现象实验易错压轴题（难）1．如图小明站在地铁站台，他透过玻璃板制成的屏蔽门，可以看到车道另一侧竖直墙壁上的广告牌，及自己在玻璃屏蔽门后面的虚像．小明根据该现象设计了在站台上粗测玻璃屏蔽门到车道另一侧广告牌之间距离d的实验，实验步骤如下，请完成相关内容。
（1）小明相对于玻璃屏蔽门前后移动直到观察到______________；（2）记录_____________；（3）量出________的距离．除记录工具外，小明要完成上述实验必需使用的仪器是______，步骤（3）中量得的距离就是玻璃屏蔽门到广告牌之间的距离d，物理依据是_______。
【答案】自己的像和广告牌重合时自己站的位置自己站的位置到玻璃屏蔽门刻度尺物像到平面镜的距离相等【解析】【分析】【详解】(1)[1]小明相对于玻璃屏蔽门前后移动直到观察到小明在玻璃屏蔽门后所成的像与广告牌在同一竖直平面上，广告牌在小明像的位置。
(2)[2]根据物体和平面镜的距离与像和平面镜的距离相等，小明相对于玻璃屏蔽门前后移动直到观察到自己的像落在广告牌上时，并记录此时自己站立的位置。
(3)[3][4][5]实验时要用刻度尺测量小明到玻璃屏蔽门之间的距离；测量小明到平面镜的距离，间接知道广告牌和玻璃屏蔽门之间的距离，根据是物像到平面镜的距离相等。
2．如图所示，小明同学为了探究平面镜成像特点，准备如下器材：各种粗细相同长度不同的烛若干5mm厚和2mm厚的两块玻璃板、白纸、火柴等。
请回答下列问题：(1)用玻璃板代替平面镜的好处是______，应选择______mm厚的玻璃板做实验。
(2)如图甲所示，小明把蜡烛A点燃放在玻璃板前面，再把其他各支蜡烛依次放在玻璃板后面适当位置，当蜡烛B故在后面时，从玻璃板前面看蜡烛B好像也被点燃了一样。
此时，后面的蜡烛B与蜡烛A的大小关系是：______。
(3)实验中若移开蜡烛B ，用白纸做光屏放在像的位置，不透过玻璃板，直接观察白纸，看不到蜡烛A 的像，说明平面镜成的是______（选填“虚”或“实”）像。
最新苏科版物理八年级上册 光现象实验单元测试与练习(word解析版)
一、初二物理光现象实验易错压轴题（难）1．小红在学习了光学的相关知识后，在暗室进行了一些实验探究．（1）实验一：让一细束太阳光照射三棱镜，射出的光射到竖直放置的白屏上．如图所示，白屏Ⅱ区上出现了彩色光带，这是光的________现象．将灵敏温度计放在________（选填“Ⅰ” 或“Ⅲ"）区，温度计示数会明显升高，是因为________；（2）实验二：将一束蓝光照在穿白上衣、红裙子的洋娃娃身上，小红看到了洋娃娃上衣呈________色，裙子呈________色；（3）实验三：通过学习，小红知道红、________、蓝是光的三原色，它们自身________（选填“能”或“不能”）由其它色光混合而成．她将亮度相等的这三种色光叠加在一起，看到了________光．【答案】色散Ⅲ红外线具有热效应蓝黑绿不能白【解析】【详解】（1）实验一：太阳光经过三棱镜后被分解为七色光的现象，是光的色散现象．红光的折射较小，紫光的折射较大，所以图中Ⅲ区是红外线，且红外线具有明显的热效应，所以将灵敏温度计放在Ⅲ区，温度计示数会明显升高．（2）实验二：将一束蓝光照在穿白上衣，白上衣能反射所有颜色的光，即白上衣反射蓝光，所以小红看到了洋娃娃上衣呈蓝色；红裙子只能反射红光，所以蓝光照在红裙子上，洋娃娃身上裙子呈黑色．（3）实验三：光的三原色是红、绿、蓝，它们自身不能由其它色光混合而成，她将亮度相等的这三种色光叠加在一起，看到了白光．2．新思维科技社团的同学们学完光学中小孔成像知识后，提出一个问题，小孔在光屏上所成像的形状与什么因素有关，同学们经过讨论后提出以下猜想：猜想一：像的形状可能与物体形状有关；猜想二：像的形状可能与小孔的形状有关。
同学们在辅导老师的帮助下制作了“E”、“F”和“R”形状的LED发光字来充当物体，做成两个小孔形状不同的纸筒，纸筒另一端绷装半透明膜，做好装置后同学们进行实验探究．（1）物理上将“F”、“E”和“R”形状的LED发光的字称为________，射出的光在同种均匀介质中沿__________传播；为了便于观察，该实验最好在______（选填“较明亮”或“较黑暗”）的环境中进行。
八年级物理上册光现象作图专题训练(含答案)精选全文完整版
可编辑修改精选全文完整版光现象作图专题训练1．如图所示，入射光线与镜面成30°角，请画出反射光线并标出反射角及度数。
2．如图所示，太阳光线与水平面成30°角，若用平面镜将太阳光沿竖直方向反射到井底，请在图中画出反射光线和平面镜的位置，标出反射角和反射角的度数，保留作图痕迹。
3．如图所示，丽丽同学在平面镜前，请根据平面镜成像的特点，画出她看到脚尖上的A点在平面镜后的像A′的光路图。
4．根据光的反射定律，在图中完成潜望镜中的光路。
5．如图所示，A 是烛焰上的一点，B 是人眼的位置，请画出A 点发出的一条光线经平面镜反射后经过B 点的光路图。
6．小明驾车通过小区道路转弯处时，通过转弯处的镜子（可看作平面镜）看到了行人，他及时采取避让措施保证了行安全。
下图为转弯时的俯视图，其中是车内小明的眼睛，为行人，请作出小明看到行人的光路图。
7．如图所示，S 为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别沿虚线、方向射出，要求：①找出S 在平面镜里的像；②在图中画出平面镜；③画出入射光线与反射光线。
8．图甲为开封铁塔及其倒影的美景。
请在图乙中画出光从塔尖经水面反射进入人眼的光路图，其中A 点表示水中“塔尖”的位置。
M AB a 'b 'S'9．如图，一束光射向平面镜，经反射后的光线射向另一平面镜（图中未画出），再经反射后沿射出，。
①请完成光线经反射的光路图（保留作图痕迹）； ②画出平面镜；③标出两平面镜夹角的度数。
10．如图所示，CD 是中间有小孔的硬纸板，请用光学作图法画出人眼在E 位置通过小孔看到的范围。
11．根据平面镜成像特点，在图中画出物体在平面镜中所成的像。
12．小红在做验证“平面镜所成像的大小与物的大小相等”实验时把薄玻璃板按如图所示的方式倾斜放置。
①在图中画出蜡烛AB 通过薄玻璃板反射所成的像。
（_______） ②小红在E 点看到时，从A 点发出的一条光线经薄玻璃板反射后刚好经过E点，画AB MN MN M N ''M N ''CD //CD AB AB MN M N ''AB MN A B ''A'B''A出这条入射光线及其反射光线。
八年级物理上册光学作图题汇总
光的直线传播专练一、如图1所示，画出点光源S 照在不透明物体AB 上在光屏MN 上出现的影子B A ''；二、如图2所示，画出井底青蛙在井外的视觉范围； 三、如图3所示，画出点光源S 照亮窗外的区域四、如图4所示，画出眼睛能看到窗外的区域反射定律作图要素：入射光线、反射光线、界面、法线，（四项中知二求一）作图方法：1、先找法线（垂直于界面或为反射光线、入射光线的角平分线） 2、根据反射角等于入射角画出所求光线一、作反射光线如图所示，光线沿A 射到一平面镜，请画出反射光线，在图中标出标出反射角。
并请指出入射光线偏转的度数。
答：入射光线偏转的度数分别为1) 2) 3)。
二、作入射光线在图中，根据反射光线OB 画出入射光线AO ，并标出入射角。
三、画镜面如图5所示，AO 为入射光线，OB 为反射光线，请在图上画出平面镜位置图5平面镜成像要素：物、像、镜面、连线作图方法：数学的对称图形画法一、作出点光源S 在平面镜中的所成的像S 'A B M N S 图1 S S图3 图2ASS二、作出光源AB 在平面镜中所成的像B A ''三、作出平面镜的位置如图6所示，S 为发光点，S’为它在 根据物体AB 及其像B A ''作出平面镜位置 平面镜中的虚像。
请在图上画出平面 镜位置。
图6光的折射作图要素：入射光线、折射光线、法线、界面作图方法：1、先找法线（垂直于界面或为反射光线、入射光线的角平分线） 2、根据折射角和入射角的关系画出所求光线1、如图12所示，光线从水中射入空气，试画出折射光线的大致方向，标出折射角。
2、如图13所示，光线从空气中射入水中，试画出折射光线的大致方向。
图12 图133、如图14所示是光从水中的A 点射向空气的两条光线,请在图中画出对应的折射光线,要求光线的传播方向大致合理.F图14 4、如图3所示，完成光通过玻璃的大致光路；透镜作图一、 画适当的透镜：凸透镜对光线有会聚作用，凹透镜对光线有发散作用据图16中各图光线通过透镜前后的方向，画出适当的透镜。
最新苏科版八年级物理上册 光现象实验单元测试卷 (word版,含解析)
一、初二物理光现象实验易错压轴题（难）1．小勇同学利用如图所示的装置探究“平面镜成像的特点”。
（1）在实验中用透明的玻璃板代替平面镜，是为了便于_____。
（2）为探究平面镜所成像的大小与物体的大小关系时，小勇做了如下操作：他先点燃蜡烛A并将其放在玻璃板前，再拿一只外形与蜡烛A相同，但不点燃的蜡烛B竖立着在玻璃板后移动，当移动到A像的位置时，观察到它与蜡烛A的像完全重合，这表明_____。
（3）在实验中，小勇将蜡烛A向远离玻璃板的方向移动了3cm，再次将蜡烛B移到蜡烛A 像的位置，经测量，蜡烛A与它的像之间的距离变化了_____cm，同时观察像的大小_____（填“变大”、“变小”或“不变”）。
【答案】确定像的位置像和物大小相等6不变【解析】【分析】（1）平面镜成像的特点：物体在平面镜中所成的像是虚像，像和物体的大小相等，它们的连线垂直于镜面，它们到镜面的距离相等，根据成像的特点分析实验操作的要求；（2）另外一支相同的蜡烛与竖立在玻璃板前面点燃的蜡烛的像能完全重合，可知蜡烛和他成的像大小相等。
（3）平面镜成像，像物到镜面距离相等，像大小跟物体的大小相等。
【详解】（1）实验中用玻璃板代替平面镜，主要是利用玻璃板透明的特点，便于确定像的位置；（2）未点燃的蜡烛与点燃的蜡烛的像完全重合，可知蜡烛和他成的像大小相等，物体和像关于平面镜对称，同时还可以确定像的位置。
（3）他将蜡烛A向玻璃板远离3cm，蜡烛A的像也向玻璃板远离3cm；因此，再将蜡烛B 移到A像的位置，通过测量，发现蜡烛A与它在玻璃板中像的距离变化了6cm；平面镜所成的像与物体等大，此过程像的大小不变。
答案：(1). 确定像的位置 (2). 像和物大小相等 (3). 6 (4). 不变2．在“探究平面镜成像特点”的实验中。
（1）实验时应选较____（选填“厚”或“薄”）的玻璃板垂直放置在水平桌面上。
（2）将棋子A放在玻璃板的前面，应在玻璃板____（选填“前面”或“后面”）观察A经玻璃板所成的像。
【精选】苏科版八年级物理上册 光现象实验单元测试卷 (word版,含解析)
一、初二物理光现象实验易错压轴题（难）1．在“探究平面镜成像的特点”实验中，小明用玻璃板、相同的两个棋子A及B、刻度尺、橡皮泥、白纸等器材进行实验，如图所示.(1)实验时玻璃板应该__________放置在水平桌面上.(2)实验器材选择相同的两个棋子A、B，其目的是为了___________________.(3)为了说明平面镜中所成的像是实像还是虚像，应采取的具体操作步骤是:____________;直接观察白纸，可发现_____________，所以，平面镜所成的像为_____________像.(4)小明在实验过程中，让玻璃板沿OO'轴(玻璃板与桌面的接触部分)方向水平向右移动，结果他发现镜中的像相对于A_________移动(选填“向右”.“向左”或“不”);他又将玻璃板绕OO'轴转向自己，发现镜中的像__________(选填“转向自己”、“转离自己”或“不动”).【答案】竖直比较像和物的大小移去棋子B，在B处放置一白纸像不能成在白纸上虚不转向自己【解析】【分析】（1）像与物关于玻璃板对称，玻璃板的摆放角度要能够使后面的棋子与前面棋子的像完全重合；（2）实验中让A棋子与B棋子完全相同，B又与A的像完全重合，结果就可以得出A的像与A大小相同的结论；（3）平面镜所成的像不是实际光线会聚成而，所成的像是虚像，用光屏接收不到，只能用眼睛观察；（4）平面镜成像特点是：物体在平面镜中成虚像，物像大小相等，物像连线与镜面垂直，物像到平面镜的距离相等，据此判断像的变化。
【详解】（1）平面镜成像时，像与物关于玻璃板对称，如果玻璃板不竖直，则后面的棋子与前面棋子的像不在同一高度上，所以怎样操作都不会重合的，也就无法比较像与物的大小关系，故实验时玻璃板应该竖直放置在水平桌面上；(2)实验器材选择相同的两个棋子A、B，其目的是为了比较像与物的大小关系；（3）为了说明平面镜中所成的像是实像还是虚像，可以将白纸竖直放在蜡烛B处，移开蜡烛B，观察像能否成在白纸上（或白纸上有没有像）；若像不能成在白纸上（或白纸上没有像）；则说明平面镜所成的像为虚像；若像能成在白纸上（或白纸上有像）；则说明平面镜所成的像为实像；（4）当镜子沿00′轴（玻璃板与桌面的接触部分）方向水平向右移动时，由于像与物关于镜面是对称的，镜子在竖直方向上没有发生变化，所以镜中的像相对于A不移动；当镜子绕OO′向人转动时，像也向人的方向转动，如图：2．如图所示是“探究平面镜成像特点”的实验装置．(1)在此实验中，用玻璃板代替平面镜的目的是______；选取两支完全相同的蜡烛是为了比较像与物的______关系．(2)此实验最好在_____（选填“较亮”或“较暗”）的环境中进行，观察到的效果会更好些．(3)移开蜡烛B．在其原来位置放一光屏，光屏上无法呈现蜡烛的像，说明平面镜成的是______像．【答案】便于确定像的位置大小较暗虚【解析】(1)为了确定像的位置，让蜡烛A的像和蜡烛B重合，既能观察到A蜡烛像的同时，也能观察到B蜡烛，实验中要使用透明的玻璃板；选用大小相同的两个蜡烛，是为了用蜡烛B代替蜡烛A，来比较物像的大小． (2)因蜡烛是点燃的，所以适合在较黑暗的环境下才可看清蜡烛的像． (3)因为光屏只能接收实像，不能接收虚像，光屏不能接收到蜡烛A的烛焰的像，所以说明平面镜成的像是虚像．点睛：研究平面镜成像特点时，确定像的位置是关键．像的位置用蜡烛B与蜡烛A的像重合来确定．实验中既能看到物体A的像，又能看到蜡烛B，要采用透明的玻璃板；研究物像的大小采用的是等效替代法，把蜡烛A的大小用蜡烛B来代替；当实验环境光线较暗时，实验现象会更加明显．3．学习小组用图甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验，发现像的大小不同，亮度也不一样．（1）关于像的亮度与哪些因素有关，他们提出以下猜想：猜想1：与小孔到光屏的距离有关；猜想2：与小孔的形状有关；猜想3：与小孔的大小有关．①类比利用太阳光测凸透镜焦距时，光屏从焦点处远离透镜过程中，光斑越大越暗的现象，可判断猜想1是_________的．②验证猜想2时，固定烛焰、纸筒和光屏的位置，更换使用如图乙所示的三个小孔进行实验，分别观察比较所成像的亮度．他们实验中存在的问题是______________________．③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表．实验现象表明：在小孔成像清晰时，_____________________．（2）学习小组对像的清晰度与亮度问题作进一步探究．①在纸筒底部中心开一小孔a，又在a上下等距的位置再开两个小孔b、c，光屏上观察到三个像．在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像．则b、c两小孔处三菱镜放置的方式可能是________．②他们设想在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，所成的像都与b、c 两孔处三棱镜所成的像重合，则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要________（选填“大”或“小”）．③若开一个大孔，并在大孔处放一合适的凸透镜替代上述所有棱镜后，恰能在图丙位置光屏上呈现清晰的像，则此像是_______的倒立实像；若只用a孔替代凸透镜，在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度________，像的大小_________．【答案】正确没有控制小孔的大小相等小孔越大亮度越亮 C 小缩小更亮相等【解析】【详解】（1）①根据题意知道，当光屏从焦点处远离透镜过程中，出现光斑越大越暗的现象，则说明像的亮度与小孔到光屏的距离有关，故可判断猜想1是正确的；②要探究像的亮度与小孔的形状的关系，则需要控制孔的大小不变，只改变形状，而图乙中即改变了孔的形状，没有改变孔的大小，所以，此过程中存在的问题是：没有控制小孔的大小相等；③分析表格的实验数据知道：在小孔成像清晰时，小孔越大，像的明亮程度越亮；（2）①三棱镜具有偏折光的能力，要想使光都会聚在光屏中心的位置，则在bc两处放置的三棱镜的方式可能是凸透镜的形状，即图C的形状；②在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，此装置类似凸透镜，过光心时传播方向不变，越靠近光心的光线偏折程度的越小，故则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要小；③根据图知，物距大于像距，可以判断出此时凸透镜成的是一个倒立缩小的实像，因为凸透镜和小孔都成倒立缩小的实像，像距和物距相等，所以像的大小是相等的，因为入射到凸透镜上的光数量较多，经凸透镜折射后，经过的像点的光线多，所以看起来亮一些（2）①因为凸透镜对光线有会聚作用，三棱镜具有偏折光的能力，所以，要想使光都会聚在光屏中心的位置，则在bc两处放置的三棱镜的方式应是凸透镜的形状，即图C所示的形状。
2020-2021学年度苏科版八年级物理上册课课练——3章光现象作图题
3章光现象作图题1．如图在小孔前有一个发光点S，请利用光的直线传播规律作出它经过小孔在光屏上的落点2．门口前有一个小孩经过，那么在室内可以看到整个小孩的范围是什么，请在图中用图来表示出来．3．如图为“坐井观天”的示意图，设点E为青蛙的眼睛，请利用光的直线传播知识画出它能看到天空的范围。
4．甲和乙在一只白炽灯的照射下形成的影子如图所示，请用光路图画出白炽灯的位置，用S点表示白炽灯。
5．如图所示，P为人眼位置，墙壁MN位于不透光挡板AB右侧，请在图中用斜线标出人眼所能看到墙壁MN的范围。
6．根据平面镜成像的特点，在图中画出物体AB在平面镜中所成的像A B''。
7．请在图中画出三角形ABC在平面镜MN中所成的像8．如图所示，''AO是AO在平面镜中成的像，画出平面镜的位置。
9．在池塘上方A处有只小鸟，请画出在池塘上方能看到水中小鸟倒影的范围的光路图。
10．作出点光源S通过平面镜照亮A点的光路。
11．如左图所示魔术箱内有一个平面镜，从P处放入一物，箱中不见物体；换从Q处放入，箱中却见两个物体，在右图中作出平面镜及物AB在魔箱中所成的像。
12．如图所示，S为一发光点，请根据平面镜成像的特点，画出从S发出的光经平面镜反射后通过A点的光路图。
13．如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成光路图(保留作图痕迹)．14．如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势，画出她的脚尖B点的光线经过平面镜后进入人眼A点的光路图。
15．如图所示，楼梯拐角处装了一块平面镜，能让上楼、下楼的同学看清楼道的情况。
请画出A点处的同学通过镜子看见B点的光路图。
16．如图所示，入射光经平面镜反射后，入射光线与镜面的夹角是30°，请根据光的反射定律画出反射光线，并标出入射角的度数．17．雨后晴朗的夜晚,为了不踩到地上的积水,人们根据生活经验判断:迎着月光走,地上发亮的是水．请在示意图中作图以证明此判断．18．如图所示为水位测量仪的示意图，从A点发出一束方向不变的光线，经水面反射后，在固定光屏PQ上形成一个光斑，光斑的位置随水位的变化而发生变化．当水面在CD时，屏上的光斑移到了B点．请根据平面镜成像的特点作出光路图（保留作图痕迹）。
