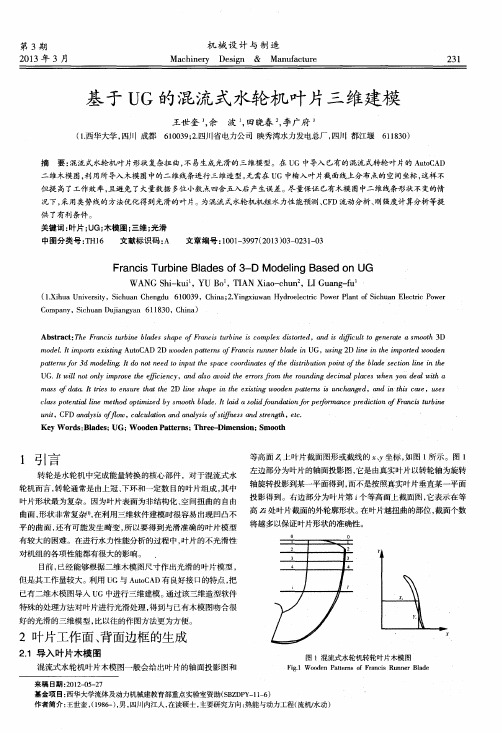

基于UG的混流式水轮机叶片三维建模
但提 高了工作效率 ， 且避免 了大量数据 多位 小数点四舍五入后产生误差。尽量保证 已有木模 图中二维线条形状不变的情 况下， 采用类势线的方法优化得到光滑的叶片。为混流式水轮机机组水力性 能预测、 Ｃ Ｆ Ｄ流动分析、 刚强度计算分析等提
供 了有 利 条件 。 关键 词 ： 叶片 ； Ｕ Ｇ； 木模图 ； 三维 ； 光 滑
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ： Ｔ ｈ ｅ Ｆ ｒ ａ ｎ ｃ ｉ ｓ ｔ ｕ ｒ ｂ ｉ ｎ ｅ ｂ ｌ ａ ｄ ｅ ｓ ｓ ｈ ａ ｐ ｅ ｏ ｆ Ｆ ｒ ａ ｎ ｃ ｉ ｓ ｔ ｕ ｒ ｂ ｉ ｎ ｅ ｉ ｓ ｃ ｏ ｍ ｐ ｌ ｅ ｘ ｄ ｓ ｉ ｔ ｏ ｒ ｔ ｅ ｄ ，ａ ｎ ｄ ｓ ｉ ｄ ｆ ｉ ｆ ｗｕ ｈ ｔ ｏ ｇ ｅ ｎ ｅ ｒ ａ ｔ ｅ ａ ｓ ｍ ｏ ｏ ｔ ｈ ３ Ｄ ｍｏ ｄ ｅ ｌ Ｉ ｔ ｉ ｍ ｐ ｏ ｒ ｔ ｓ ｅ ｘ ｓ ｉ ｔ ｉ ｎ ｇ Ａ ｕ ｔ ｏ Ｃ Ａ Ｄ ２ Ｄ ｗ ｏ ｏ ｄ ｅ ｎ ｐ ａ ｔ ｔ ｅ ｒ ｎ ｓ ｏ ｆＦ ｒ ａ ｎ ｃ ｉ ｓ ｒ ｕ ｎ ｅｒ ｎ ｂ ｌ ａ ｄ ｅ ｉ ｎ Ｕ Ｇ， ｕ ｓ ｉ ｎ ｇ ２ Ｄ ｌ ｉ ｅ ｎ ｉ ｎ ｔ ｈ ｅ ｉ ｍ ｐ ｏ ｔ ｒ ｅ ｄ ｗ ｏ ｏ ｄ ｅ ｎ ｐ ａ ｔ ｔ ｅ ｒ ｎ ｓ ｆ ｏ ｒ ３ ｄ ｍ ｏ ｄ ｅ ｌ ｉ ｎ ｇ ． ｈ ｄ ｏ ｎ ｏ ｔ ｎ ｅ ｅ ｄ ｔ ｏ ｉ ｎ ｐ ｕ ｔ ｔ ｈ ｅ ｓ ｐ ａ ｃ ｅ ｃ ｏ ｏ ｒ ｄ ｉ ｎ ｔｅ ａ ｓ ｏ ｆｔ ｈ ｅ ｄ ｓ ｉ ｔ ｒ ｉ ｂ ｕ ｔ ｉ ｏ ｎ ｐ ｏ ｉ ｎ ｔ ｆｔ ｏ ｈ ｅ ｂ ｌ ｄｅ ａ ｓ ｅ ｃ ｔ ｉ ｏ ｎ ｌ ｉ ｎ ｅ ｉ ｎ ｔ ｈ ｅ Ｕ Ｇ ． ｈ ｗ ｉ ｌ ｌ ｎ ｏ ｔ ｏ ｎ ｌ ｙ ｉ ｍ ｐ ｒ ｏ ｖ ｅ ｔ ｈ ｅ ｅ ｆｗｉ ｅ ｎ ｃ ｙ ． ａ ｎ ｄ ａ ｌ ｓ ｏ ａ ｖ ｏ ｉ ｄ ｔ ｈ ｅ ｅ ｒ ｒ Ｄ ｆ ｒ ｏ ｍ ｔ ｈ ｅ ｒ ｏ ｕ ｎ ｄ ｉ ｎ ｇ ｄ ｅ ｃ ｉ ｍ ａ ｌ ｐ ｌ ｃｅ ａ ｓ ｗ ｈ ｅ ｎ ｙ ｏ ｕ ｄ ｅ ａ ｌ ｗ ｉ ｔ ｈ ａ
使用CAD进行三维建模的步骤与技巧详解
使用CAD进行三维建模的步骤与技巧详解首先，需要选择一个CAD软件。
市场上有许多流行的CAD软件可供选择，例如AutoCAD、SolidWorks、SketchUp等。
选择软件时要考虑其功能和适用性，以满足你的建模需求。
下面是CAD进行三维建模的步骤和技巧：1.确定建模目标：在开始建模之前，确定所要建模的对象是非常重要的。
明确建模目标有助于更好地规划建模过程，并避免在后期修改模型时浪费时间。
2.建立基本形状：使用CAD软件的基本建模工具，如线、圆、矩形等，来创建基本形状。
这些形状可以作为建模的基础，通过连接、修剪、合并等操作进行进一步的调整和细化。
3.添加细节：根据设计需求，使用CAD软件提供的工具和命令来添加细节。
这可能包括创建孔洞、倒角、螺纹等。
要熟练掌握这些工具和命令，以便能够准确地实现设计意图。
4.进行曲面建模：对于需要更加复杂的曲面形状，可以使用CAD软件提供的曲面建模工具。
这些工具可以通过控制参数来生成平滑的曲面，如二次曲面、贝塞尔曲线等。
需要花费一些时间来理解和熟练使用这些工具。
5.进行装配：如果需要模拟多个零件的组合或装配过程，可以使用CAD软件提供的装配模块。
这些模块允许将多个零件组合在一起，并模拟它们之间的关系和运动。
6.进行材质和纹理的渲染：完成建模后，可以为模型添加材质和纹理，以提高其逼真度。
CAD软件通常提供了材质库和纹理库，可以从中选择合适的材质和纹理，并将其应用于模型。
7.进行光照和渲染设置：在渲染模型之前，需要进行光照和渲染的设置。
这包括选择照明类型、设置照明强度和方向等。
这些设置对最终渲染结果的质量和真实感至关重要。
8.渲染和输出模型：使用CAD软件提供的渲染功能，将模型渲染为图片或视频。
在渲染过程中，可以调整渲染的质量和效果参数，以获得满意的渲染结果。
完成渲染后，可以将模型输出为图像文件或视频文件。
除了以上步骤之外，以下是一些进一步的技巧和建议：-练习基本建模技巧：熟练掌握CAD软件的基本建模工具是非常重要的。
快速入门使用AutoCAD进行三维建模
快速入门使用AutoCAD进行三维建模AutoCAD是一款广泛应用于工程设计领域的计算机辅助设计软件。
它可以帮助用户创建、编辑和查看各种类型的设计图纸，并提供丰富的功能和工具来进行三维建模。
在本文中，我们将介绍如何快速入门使用AutoCAD进行三维建模，并按照以下方式进行章节划分。
第一章：AutoCAD三维建模的基本概念与界面介绍AutoCAD的三维建模是基于二维的CAD工具的延伸，它允许用户在X、Y和Z轴上创建和编辑三维对象。
首先，我们将介绍一些基本的三维建模概念，如坐标系、视图和实体。
然后，我们将向读者展示AutoCAD的界面，包括菜单栏、工具栏、命令行和属性编辑器。
第二章：三维建模的基本操作学习任何软件的第一步是熟悉基本操作。
在本章中，我们将介绍一些重要的三维建模操作，如平移、旋转和缩放。
我们还将学习如何创建基本的几何体，如立方体、球体和圆柱体，并对这些几何体进行编辑和变换。
第三章：使用命令进行三维建模AutoCAD提供了许多强大的命令和工具，可以帮助我们快速地进行三维建模。
在本章中，我们将介绍一些常用的命令，如绘制、修改和建立，以及如何使用这些命令来创建复杂的三维对象，如建筑物、机械零件和电路图。
第四章：三维表面建模除了基本的几何体外，AutoCAD还提供了三维表面建模的功能，用于创建更复杂的曲线和曲面。
在本章中，我们将学习如何使用曲线工具和曲面工具进行三维表面建模，并介绍一些常用的命令和技巧。
第五章：材质和贴图在三维建模中，材质和贴图可以赋予模型更加逼真和具体的外观。
在本章中，我们将学习如何为模型添加不同的材质和贴图，并调整其颜色、透明度和光照效果，以达到更好的渲染效果。
第六章：投影和渲染一旦我们完成了三维建模，就可以将其投影到二维平面上，并进行渲染。
在本章中，我们将介绍如何使用不同的视图和投影方式来呈现模型，以及如何调整渲染参数和光源，使其更加逼真。
第七章：三维组装和动画效果除了静态的建模外，AutoCAD还提供了三维组装和动画效果的功能，用于模拟和演示机械装配和运动效果。
AutoCAD三维绘图建模教程PPT课件
文档仅供参考，如有不当之处，请联系本人改正。
AutoCAD三维建模
10.1 三维绘图辅助
10.1.1 三维模型与UCS 在构造三维立体模型时，为了便
于画图，经常需要调整坐标系统到不 同的方位来完成特定的任务。用户坐 标系（UCS）为坐标输入、操作平面和 观察提供一种可变动的坐标系。大多 数AutoCAD几何编辑命令依赖于UCS的 位置和方向。定义用户坐标后，对象 将绘制在当前UCS的XY平面上。如图 10-1所示三维实体模型在UCS中的位置 。
文档仅供参考，如有不当之处，请联系本人改正。
AutoCAD三维建模
b.三点(3) 通过三个点定义坐标系。指定新UCS 原点及其X和Y轴的正方向。Z轴由右手定则确定。第 一点指定新UCS的原点，第二点定义X轴的正方向，第 三点定义Y轴的正方向。输入“3”后AutoCAD提示：
指定新的原点<0,0,0>:输入新的原点的位置，默 认值为（0，0，0）。
文档仅供参考，如有不当之处，请联系本人改正。
AutoCAD三维建模
3．格式 三维连续观察（3DCORBIT）将光标的形状改为两
条实线环绕的球形。在绘图区域中按住鼠标左键并沿 任何方向拖动鼠标，使对象沿拖动方向开始移动。松 开鼠标，对象即在指定的方向上继续它们的轨迹运动 。光移动的速度决定了对象的旋转速度。
autocad三维建模教程
autocad三维建模教程
三维建模是学习CAD必须要会的一步，那么大家知道如何在CAD 中三维建模吗?下面是店铺整理的autocad三维建模教程，希望能给大家解答。
autocad三维建模教程：
1.通常情况下我们进入CAD时都是处于二维图形绘制的界面，因此我们首先需要进入三维图形绘制模式。
如图模式的切换在图中左上角部分。
2.点击俯视连个字，会弹出如下界面，然后我们选择西南等轴测作为我们的视图。
(也可根据需要选择其他立体视图)
3.再点击图中左上角的图形部分，将图形选择为圆锥体。
点击确定后左上角部分会显示成为圆锥体
4.然后选择圆锥体，底面圆的中心点。
(这个是确定圆锥体位置的关键)
5.点击确定圆心位置以后，我们需要输入底面圆的半径，以此来确定一个唯一的圆
6.然后确定好底面圆以后，最后确定圆锥体的高
7.点击确定以后，一个圆锥体就画好了。
AutoCAD机械绘图基础-三维建模基础
由于立体图具有多个平面，用户为了完成在不同平面上绘图，并 将图素完整地绘制在正确的平面上，有时需要制定新的用户坐标
原点、X轴、Y轴和Z轴，即确定新的用户坐标系。AutoCAD 的坐标 系符合右手定则，即大拇指所指方向为X轴正向，其他四指所指方 向为Y轴正向，掌心所对方向为Z轴正向。
8.2.1 设置视点 8.2.2 动态观察显示 8.2.3 使用相机 8.2.4 漫游与飞行
8.2.1 设置视点
标准视图
在绘制三维图形时，一个视图一般不能完全反映物体的真实形状。 AutoCAD提供了10种标准视图供用户选择：俯视、仰视、左视、右 视、主视、后视、西南等轴测、东南等轴测、东北等轴测和西北 等轴测。
选择菜单“视图”|“三维视图”|级联子菜单命令，可从指定的 视点观察图形。在“视图”工具栏中有对应的命令按钮。
使用罗盘设置视点
选择菜单“视图”|“三维视 图”|“视点”命令(VPIONT)，可 利用光标拖动旋转的三轴架以设置 用户指定的视点。该视点是相对于 WCS坐标系的。光标在罗盘上移动，
可调整视点在XY平面上的角度以及 与XY平面的夹角。
三维建模基础
教学提示：
前几章主要介绍了AutoCAD二维图形的绘制方法。二维图形绘 制方便、表达准确，是机械等工程图样的主要表达形式。但二维 图形缺乏立体感，直观性差。因此在工程设计和产品造型过程中， 三维图形的应用越来越广泛。
随着AutoCAD版本升级，三维绘图功能不断增强，该版本已具 备完善的三维造型和绘图功能。三维造型包括三维图形元素、三 维表面和三维实体的创建。
8.1.2 新建和改变UCS
菜单栏：“工具”|“新建 UCS”|级联子菜单选项 命令行：UCS
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
龙源期刊网 http://www.qikan.com.cn
冲击式水轮机转轮的AutoCAD三维建模
作者：刘凯
来源：《软件导刊》2015年第05期
摘 要：在水力机械设计制造和安装检修过程中，需要在计算机中模拟出逼真的三维模型
效果，以解决平面工程图空间形状表现不足的问题。冲击式水轮机主要应用在高水头水电站
中，转轮是水轮机的核心部分，详细分析其立体模型是水电站设计制造和安装检修的重要工
作。采用AutoCAD软件模拟出冲击式水轮机转轮模型。
关键词：AutoCAD；冲击式水轮机；转轮；三维建模
中图分类号：TP317.4
文献标识码：A 文章编号：1672-7800（2015）005-0143-02
作者简介：刘凯（1971-），男，重庆开县人，四川水利职业技术学院电力工程系讲师，
研究方向为制图、CAD、水轮机。
1 冲击式水轮机转轮投影图
冲击式水轮机又称水斗式水轮机，水斗形状类似于两个瓢并排连在一起，连接处称分水
刃，其端部称为分水刃尖，在分水刃尖两侧开有圆形缺口，以利于射流能有效地射到后续水斗
上。
喷嘴射出的圆柱形射流轴心线与转轮分水刃应在同一平面内，此平面与主轴垂直，以主轴
心为圆心，与射流轴心线相切的圆称节圆，节圆直径规定为冲击式转轮的标称直径，如图1所
示。
焊接结构转轮的水斗也是单个或几个铸造，再与轮幅焊接。为增加根部强度，在不影响水
斗内射流、出流前提下，在前后水斗根部间加支撑，缩短水斗悬臂长度，加强水斗整体性。焊
接转轮保留了组合转轮的优点，强度也可赶上整铸转轮。近年来焊接技术发展很快，可保证焊
接质量，因此焊接结构的大中型冲击式转轮得到广泛应用[1]。
2 冲击式水轮机转轮轮幅三维实体生成
冲击式水轮机转轮轮幅的形状整体为圆环形，AutoCAD三维实体创建相对容易，只需要
对轮幅的平面视图断面进行面域处理，然后通过模型的旋转命令就能生成圆环形轮幅，如图2
所示。
龙源期刊网 http://www.qikan.com.cn
轮幅上的螺纹孔创建稍显复杂，需要螺纹牙型断面通过螺旋线路径生成螺柱M56和螺柱
M18。
螺柱M56创建方法：①创建底面直径Φ48、高150的圆柱；②在圆柱表面创建螺旋线，
底面半径R24、顶面半径R24、圈高6、螺旋高度180；③在侧视图绘制底边4、上边2、高4
的等腰梯形，并生成面域；④用扫掠命令将等腰梯形沿螺旋线路径扫掠成螺纹牙型，要特别注
意等腰梯形的方向；⑤把圆柱沿轴线方向移动15，使圆柱在螺纹牙型中间，用圆柱的端面剖
切掉多余的螺旋牙型，然后并集为一个实体，如图4所示[2]。
同理创建螺柱M18，如图5所示。
把螺柱M56和M18移到图2轮幅的指定位置后，分别进行4个和8个环形阵列，再用实
体编辑的差集命令在轮幅上形成螺纹孔，最后对4个M56螺孔两端进行C5倒角，结果如图3
所示。
3 水斗三维实体生成
由于水斗由不规则的曲面组成，因此水斗是冲击式水轮机转轮实体AutoCAD建模最难的
部分，其投影曲线A至曲线K的参数如图6所示。
建模的总体思路：绘制水斗各断面图，放样生成曲面。如图7所示，对俯视图和左视图等
距建立截面1至截面11，利用三等对应关系画出主视图各截面图曲线。与图7中的主视图作
图法一样，全部完成11个截面的主视图曲线。在曲面关键变化点也需要截面图表达，可在其
关键点处新建截面图，如在截面1后面增加截面0，截面9和截面10之间增加截面12，再利
用三维旋转、移动命令把各截面图按立体空间位置进行摆放，如图8所示。
创建水斗曲面方法如下：①依次选择图8中截面1至截面6进行放样生成曲面；②截面6
和截面7进行放样生成曲面。由于截面6和截面7上面中间位置从一点渐变为一条线段，故在
上面中间位置需要画2条导向线，如图8所示，在放样时选择这2条导向线；③截面7至截面
9进行放样生成曲面；④截面9和截面12进行放样生成曲面。由于水斗凹面在截面12表面处
结束，所以在两截面上按图8所示绘制4条导向线，在放样时选择这4条导向线；⑤截面12
和截面10进行放样生成曲面。由于水斗下面在此段有曲面转折，所以在两截面下按图8所示
绘制4条导向线，在放样时选择这4条导向线；⑥截面10和截面11进行放样生成曲面。由于
水斗下面在此段有曲面转折，所以在两截面下按图8所示绘制2条导向线，在放样时选择这2
条导向线；⑦截面0和截面1进行放样生成曲面。由于水斗上面在此段有曲面转折，所以在两
截面上按图8所示绘制1条导向线，在放样时选择这1条导向线；⑧把图7中的俯视图截面1
到截面0之间的水斗分水刃尖曲线复制出来拉伸成曲面，然后用此曲面修剪掉水斗截面1和截
面0之间多余的部分；⑨使用修补曲面对水斗分水刃尖处的缺口进行封口修补处理，如图9所
示。图10为对水斗添加材质和光源后渲染出的金属效果图[3]。
龙源期刊网 http://www.qikan.com.cn
4 三维实体合成
把立体水斗移到图8所示轮幅立体的位置，以轮幅轴线为旋转轴，用环形阵列命令对水斗
进行立体阵列共16个，填充角度为360°，如图11所示。图12为冲击式水轮机转轮轴侧图。
参考文献：
[1] 王蕴莹.水轮机[M].北京：水利电力出版社，1993：106-107.
[2] 朱慧霞.AutoCAD2008中文版三维造型案例教程[M].北京：科学出版社，2010：45-49.
[3] 曾权，崔勇彬，何晓媛.中文版AutoCAD2010新手到高手之路[M].北京：电子工业出版
社，2010：384-389.
（责任编辑：杜能钢）
