退火炉的构造原理
退火炉的构造原理、特点：
退火炉是一种新型换热设备。广泛应用于化工、石油、食品、冶金、机械、轻工、电力、船舶、造纸、矿山、医药、集中供热等工业部门的加热、冷却、冷凝、蒸发等工艺过程中。由于其本身所具有的许多优点，使其在各行业中的应用越来越广泛，我公司可根据用户需要制作各种型式的钛、镍板（片）式换热器。
■ 热处理退火炉的节能改造：
某厂一台11m3燃油台车式退火炉，有效长度3900mm×2100mm×1400mm，主要用于抽油机钢件的热处理，已使用十五年，由于建造时间早，受当时设计理念和用料的限制，炉墙选用了重质高铝耐火砖砌筑，炉顶采用重质高铝耐火砖吊掉结构，设计时没有保温层，燃烧系统为直喷式燃烧器，通风系统不完备，使得炉内压力不足，这就形成了耗能增大、散热快、蓄热慢、冒黑烟、不能完全燃烧、热损失严重等缺陷，从而造成该退火炉能源利用率低、对周围环境污染、油料浪费、升温时间长、炉体易损等缺陷，为此对其进行改造。由于，要求改造在一个中修期完成，对炉子的结构不能作较大改变，故采用耐高温硅酸铝陶瓷耐火纤维折叠块及全新的燃油喷雾燃烧技术。
将原炉面板及燃烧器两侧壳板拆除，采用δ=30mm、δ=8mm钢板A3，及L100mm×L100mm×10mm角钢焊接成型加固。
将原炉衬重质高铝耐火砖拆除，用新型节能耐高温硅酸铝陶瓷耐火纤维折叠块，在其炉壁上加焊固定折叠纤维，折叠块具有抗氧化、蓄热、保温良好、热损失少、维修方便等优点，与耐火炉衬相比节能20%~30%。
将原顶部重质高铝耐火砖及角钢拆除，用δ=5mm的A3钢板制成“V”型槽钢体焊接成弧顶，在其顶部增加六根纵向加固梁(用L70mm×L70mm×7mm角钢)，与炉面板、顶板，炉体四周点焊加固增加强度，有效防止顶部在安装后炉衬下坠。顶部采用新型节能耐高温硅酸铝陶瓷折叠块。
将原台车炉曲封体拆除，在台车体上增加二道砂封体，采用δ=14mm的A3钢板及角钢焊接料焊接而成，台车体采用特制高铝砖砌筑，砌筑时尽量减少与炉体之间的间隙。
加固炉门，在炉门四周用L100mm×L100mm×10mm角钢加固，炉门内安装新型节能耐高温硅酸铝陶瓷纤维折叠块，安装时将折叠块外凸炉门角钢四周100mm作为封面，当炉门体靠自重沿导轮下滑即位后，与炉面板挤压形成良好的密封，有效防止散热。
燃烧系统管路改造，由于长期使用管路老化，炉内气压不足，故重新布置管道，增加输油金属软管、供气金属软管、燃油调节阀、空压机，增加压缩空气管道系统。采用全新的燃油喷雾燃烧器，具有压力雾化结合高压内混合动雾化方式，使燃油雾化颗粒细，能与助燃空气实现最佳端流掺泥，以实现高效燃烧。 相关制造商 更多企业
点此注册加入供应商
相关供应信息 更多信息
· 供应RT-75-9台车电阻炉..
· 供应箱式电炉
· 供应1700℃刚玉炉膛箱式..
· 供应50KG中频熔炼炉
· 供应RCW网带式淬火炉
· 供应CSL系列高温电炉
· 供应罩式光亮退火炉
· 供应台车式电阻炉
· 供应40T铝箔退火炉
· 供应大型台车式燃油炉
点此登入发布供应信息
相关求购信息 更多信息
点此免费发布求购信息
不易堵塞，不结焦，火焰的长度形状、温度等容易控制，燃烧完全，不冒黑烟。该炉经过规定的烘炉工艺并经一个月的生产实践监测表明，改造是非常成功的，达到甚至超过了设计改造指标的要求。
(1)增加了产量，提高了产品质量。改造后炉子保温性能好，升温时间快，加工周期短，产量增加了，同时炉内温差大幅度减小，产品质量可靠。
(2)降低了成本。原炉在装炉量5t时，升温至850℃需7h，油耗为64.5kg/h，现在同等情况下升温至850℃只需5h，耗油量为48kg/h，由此可见升温时间缩短2h，节油129kg。在升温期间新炉与原炉相比节油16.5kg/h，每炉按5h计，可节油82.5kg，这样一来，每炉产品共可节油211.5kg(129kg+82.5kg)，所以总效率明显提高。可见节油效益是非常显著的。
■ 全电玻璃制品退火炉
全电玻璃制品退火炉
WDLD-T系列主要技术参数
型号：WDLD-T
网带宽度：200-2100mm（根据客户要求设定）
运行速度：50-500mm/min
网带许用最大负荷：90kg/㎡
许用最高温度：630°C
加热方式：电加热
温度控制方式：自动/手动
WDLD-T型电加热热风循环玻璃制品退火炉，网带为内循环运行，可有效利用降温段的热量对网带进行预热，从而降低了电能的消耗。
热风循环退火炉是目前最先进的玻璃制品退火设备。
升温快，炉膛温度特别均匀，无噪音，无污染。
设备全自动智能控制，无超调，无欠调，控温精确。
网带内循环，无级调速或变频调速。
保温性能好，能耗低。
■ RTD推杆式等温退火炉 推杆式等温退火炉相关技术参数:
型号 额定功率KW 额定电压V 最高工作温度℃ 炉膛尺寸
长*宽*高MM 外形尺寸
长*宽*高MM
RTD-160-9 160 900 11800*720*516
生产率400Kg/h
RTD-300-9 300 900 14500*920*516 生产率900Kg/h
■ 扳材退火炉
板材退火炉相关技术参数:
型号 额定功率KW 额定电压V 最高工作温度℃ 炉膛尺寸
长*宽*高MM 外形尺寸
长*宽*高MM
5T 204 380 500 3000*1350*1350 9800*3260*3300
3T 162 380 500 3000*1200*950 9486*3100*2746
2T 100 380 500 1500*1050*950 6224*2950*2746
1T 80 380 500 1400*800*750 5820*2260*2400
■ RCWT系列网带式铜管光亮退火炉
表面光亮，质量稳定，工艺先进，绿色环保。广泛适用于各种金属零件的保护气氛光亮退炉热处理，特别是有色金属(如铜管、铜棒)行业。
技术参数：
型号规格 额定温度(℃) 额定功率(KW) 工作尺寸
长×宽×高(mm)
RCWT-90-8 800 90 5000×600×200
RCWT-120-8 800 120 5000×800×200
RCWT-160-8 800 160 6000×1000×200
■ 钟罩式光亮退火炉
钟罩式光亮退火炉本炉主要供带钢和线材盘圆光亮退火和回火.具有生产效率高,污染少,操作维修方便等特点.
该罩式炉由加热罩、冷却罩、内罩、炉台、真空系统及电气控制系统组成。工作时工件置于充满保护气氛的保护罩内均匀加热和冷却。强循环风机和保护气氛可使退火后的工件获得均匀的硬度和光亮的表面，真空系统用于保护气和空气的置换，使操作安全可靠。罩式炉可配备多个炉 台，进行连续作业，其工作流程一般为：装炉-予抽真空-通保护气-加热-保温-气、水组合冷却-真空清洗-放气-出炉-下一个工作流程。
1．采用强对流风机，真空清扫，气、水组合冷却等新技术，可加快工艺周期，提高生产率，主要性能指标达到国外同类产品水平。
2．炉温均匀度好，炉内工件温差可控制在±5℃以内，被处理材料各部位机械性能一致好。
3．风机与炉台、内罩与炉台的连接部位采用PPM级气密性全密封结构，为气氛的安全使用创造了条件，被处理材料无脱碳、粘结现象，并能满足碳钢、合金钢等材质的光亮退火。
4．真空清扫系统可完全避免氢气与空气的混合，对采用高氢气氛也完全适用，并可比单纯用大量保护气清扫炉膛的成本降低，加快炉内气氛的转换时间。
5．气、水组合冷却可加速工件的冷却效果，与分流冷却系统（长轴风机结构）相比，可简化设备结构，减少土建费用和便于维修。
6．炉温采用微机智能可控硅调功控制，能自动完成升温、保温等工艺过程，可采用可编程序控制器实现全部操作过程的自动程序控制和自动记录。
7．设有超温报警、冷却水失压报警、防爆泄压、应急气源等安全装置，使用安全可靠。
■ 强对流罩式光亮退火炉
本炉主要供带钢和线材盘圆光亮退火和回火.具有生产效率高,污染少,操作维修方便等特点.该罩式炉由加热罩、冷却罩、内罩、炉台、真空系统及电气控制系统组成。工作时工件置于充满保护气氛的保护罩内均匀加热和冷却。强循环风机和保护气氛可使退火后的工件获得均匀的硬度和光亮的表面，真空系统用于保护气和空气的置换，使操作安全可靠。罩式炉可配备多个炉台，进行连续作业，其工作流程一般为：装炉-予抽真空-通保护气-加热-保温-气、水组合冷却-真空清洗-放气-出炉-下一个工作流程。
1．采用强对流风机，真空清扫，气、水组合冷却等新技术，可加快工艺周期，提高生产率，主要性能指标达到国外同类产品水平。
2．炉温均匀度好，炉内工件温差可控制在±5℃以内，被处理材料各部位机械性能一致好。
3．风机与炉台、内罩与炉台的连接部位采用PPM级气密性全密封结构，为气氛的安全使用创造了条件，被处理材料无脱碳、粘结现象，并能满足碳钢、合金钢等材质的光亮退火。
4．真空清扫系统可完全避免氢气与空气的混合，对采用高氢气氛也完全适用，并可比单纯用大量保护气清扫炉膛的成本降低，加快炉内气氛的转换时间。
5．气、水组合冷却可加速工件的冷却效果，与分流冷却系统（长轴风机结构）相比，可简化设备结构，减少土建费用和便于维修。
6．炉温采用微机智能可控硅调功控制，能自动完成升温、保温等工艺过程，可采用可编程序控制器实现全部操作过程的自动程序控制和自动记录。
7.设有超温报警、冷却水失压报警、防爆泄压、应急气源等安全装置，使用安全可靠。
■ WZT系列卧式真空退火炉 WZT系列卧式真空退火炉主要用于高速钢、高合金工模具钢、电工磁性材料、有色金属、不锈钢等产品的光亮退火、固溶时效和磁性材料的退火处理。LZT系列立式真空退火炉主要用于高速钢、高合金工模具钢、电工磁性材料、有色金属、不锈钢等产品的光亮退火、固溶时效、真空钎焊和磁性材料的烧结。LZT系列立式真空退火炉更适用于细杆状或细长类工件。技术特性WZT系列卧式真空退火炉炉胆有石墨炉胆和金属炉胆两种：石墨炉胆发热体为石墨棒，隔热屏为多层碳毡和陶瓷毡；金属炉胆发热体为金属钼，隔热屏采用金属钼和不锈钢，主要适用于钛合金、软磁合金等特殊材料。电控系统自动化程度高，稳定可靠，除装、出料外，全部可自动运行。其中温度控制采用智能化温控仪，动作控制采用FX2N可编程控制器（日本三菱公司）。LZT系列立式真空退火炉炉胆有石墨炉胆和金属炉胆两种：石墨炉胆发热体为石墨棒，隔热屏为多层碳毡和陶瓷毡；金属炉胆发热体为金属钼，隔热屏采用金属钼和不锈钢，主要适用于钛合金、软磁合金等特殊材料。
■ 不锈钢丝(盘管)连续式光亮退火炉
不锈钢丝(盘管)连续式光亮退火炉由加热炉、冷却器、放卷和收机构以及电控系统组成。加热炉为马弗管式，管数为单管或多管。视炉子长短可采取三段或多段控温方式。冷却器通常为水冷套式结构，也可以设计成喷吹快冷形式。
主要用途：
1、奥氏体不锈钢丝固溶处理。
2、铁素体、马氏体不锈钢丝再结晶退火。
3、不锈钢毛细管、盘管的光亮退火。
4、钛及钛合金线材的光亮退火。
技术参数：
型 号 NSS－90 NSS－120 NSS－180
真空退火炉原理
真空退火炉原理
真空退火炉是一种在真空环境下进行材料热处理的设备，常用于金属材料的退火、烧结和热处理等工艺。
真空退火炉的工作原理如下：
1. 创建真空环境：真空退火炉首先通过抽气系统将炉腔内的空气抽空，创建一个低压甚至接近真空的环境。这样做的目的是避免材料在高温下与氧气等气体发生反应，以防止氧化、腐蚀和其他不良影响。
2. 加热材料：在真空环境下，退火炉通过加热系统对待处理材料进行加热。加热源可以是电阻加热器、感应加热器或辐射加热器等，根据不同的应用需求选择不同的加热方式。
3. 控制温度和时间：在加热过程中，通过控制加热系统的功率、温度传感器的反馈和温度控制系统的调节，对材料进行精确的温度控制。同时，根据具体的工艺要求，控制加热时间和退火过程的速率，以达到期望的热处理效果。
4. 冷却和排气：在退火过程完成后，可以采用冷却系统对材料进行快速冷却，以固定所需的材料性能。然后，通过恢复大气压力或逐步排气的方式，将炉腔内的真空环境恢复到大气压力，完成整个热处理过程。
总结来说，真空退火炉利用在真空环境下的加热和控制技术，通过排除氧气等气体的影响，对材料进行热处理，以改善材料的力学性能、纯净度、晶粒结构和其他特性。
罩式退火炉工作原理
罩式退火炉工作原理
罩式退火炉是一种常用的金属加热处理设备，广泛应用于钢铁、有色金属等行业。它利用加热源将工件加热至一定温度，然后通过控制加热时间和冷却方式，使工件获得理想的组织和性能。
罩式退火炉的工作原理主要包括加热、保温和冷却三个过程。
首先是加热过程。加热源一般采用电加热器、燃烧器或者电磁感应加热器。加热器产生的热能通过辐射、传导或对流的方式传递给工件，使工件温度逐渐升高。加热的温度和时间根据工件材料和要求的性能来确定，一般通过控制加热源的功率和加热时间来实现。
接下来是保温过程。当工件达到所需温度后，需要保持一定时间，使温度均匀分布并促进晶粒的长大和相变的进行。保温时间的长短取决于工件的尺寸、材料和退火要求。保温过程一般采用加热室内的热量传导和辐射来维持工件的温度，同时通过适当的保温介质，如氮气、氢气或真空，来减少氧化和碳化的发生。
最后是冷却过程。退火后的工件需要通过冷却来稳定组织和性能。冷却方式可以根据工件的要求来选择，常见的有自然冷却、水淬或者油淬等。不同的冷却方式会对工件的性能产生影响，需要根据具体情况来确定。
罩式退火炉的优点在于可以对工件进行局部加热，加热效果好，温度控制精度高。同时，由于加热室内的保护气氛可以有效减少工件的氧化和碳化，从而获得更好的退火效果。此外，罩式退火炉结构简单，易于操作和维护。
然而，罩式退火炉也存在一些不足之处。首先，由于加热室内的保护气氛需要定期更换和补充，所以操作上相对复杂。其次，由于加热室内的空间限制，只能对较小尺寸的工件进行加热处理，对于大尺寸的工件可能无法适用。
罩式退火炉是一种重要的金属加热处理设备，通过加热、保温和冷却三个过程，对工件进行退火处理。它具有加热效果好、温度控制精度高的优点，广泛应用于各个行业。随着科技的发展，罩式退火炉的性能和效率将进一步提高，为各行业的发展提供更好的支持。
真空退火炉原理 2
真空退火炉原理
真空退火炉是一种用于材料表面处理的设备，其原理基于在低气压环境下加热材料，以消除内部应力和改善材料的机械性能。
真空退火炉的工作原理如下：首先，将待处理的材料置于真空炉中，并排除其中的气体，以确保炉内形成一个相对真空的环境。随后，通过加热器向炉腔中供应热量，使得材料的温度逐渐升高。
在真空环境中加热材料有以下几个主要作用：
1. 除去气体：在真空条件下进行退火可以有效消除材料表面和内部的气体，避免了气体与材料发生化学反应，从而避免了氧化、腐蚀等问题。
2. 消除内部应力：材料在加工和制备过程中可能产生内部应力，而真空退火可以通过高温加热使材料表面、内部发生相应的扩散和再结晶，从而使内部应力得以消除，提高材料的稳定性。
3. 改善机械性能：在真空条件下加热材料可以提高其晶体结构的完整性和有序性，使材料的硬度、强度、延展性等机械性能得到改善，提高材料的耐磨、抗腐蚀性。
最后，在完成退火过程后，需要将材料从真空炉中取出，进行持续冷却处理，以确保材料内部的结晶和晶界得到稳定。
总之，真空退火炉通过在真空条件下加热材料，消除内部应力、改善材料的机械性能，从而实现对材料的表面处理和改善。
光亮退火炉原理
光亮退火炉原理
其原理主要是基于固溶体在长时间的高温过程中发生的一系列变化，如晶格构造的重塑、溶质原子的扩散、回归、吸附、弥散等，从而获得一定物理性质和力学性质。文字。
在整个光亮退火过程中，最为关键的是温度和时间的控制。温度的升高会导致材料晶粒的成长和变质，而时间的增加会使晶粒的成长更加明显，从而降低了材料的强度和塑性。因此，退火必须在一定的温度、时间、冷却速度和处理气体等条件下进行，以获得所需要的性质。
值得注意的是，与普通退火炉相比，光亮退火炉主要具有以下几个特点：
1.快速均匀加热：光亮退火炉采用电加热炉、氢气或氮气加热等方式，可以快速均匀地加热材料，避免了局部升温过度而造成的变质。
2.高温快速冷却：光亮退火炉通过快速冷却的方式，可以有效地防止晶粒长大，从而获得均匀组织和细小晶粒。
3.精准控温：光亮退火炉可以精准地控制加热温度、保温时间和冷却速度等参数，可以根据具体需要进行定制处理，以获得理想的性能。
总之，光亮退火炉不仅具有加热速度快、温度均匀、冷却速度快等特点，而且可以对材料的物理和力学性质进行调节，提高材料的性能和质量。因此，在航空、汽车、机械制造、电子等领域都有广泛应用。
真空退火炉原理 3

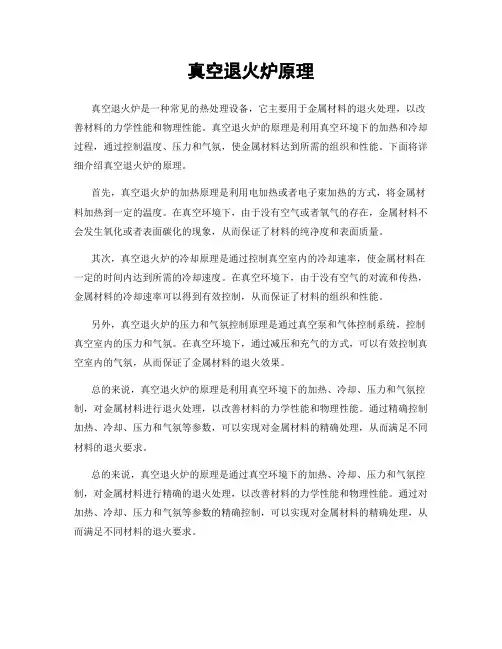

真空退火炉原理
真空退火炉是一种常见的热处理设备，它主要用于金属材料的退火处理，以改善材料的力学性能和物理性能。真空退火炉的原理是利用真空环境下的加热和冷却过程，通过控制温度、压力和气氛，使金属材料达到所需的组织和性能。下面将详细介绍真空退火炉的原理。
首先，真空退火炉的加热原理是利用电加热或者电子束加热的方式，将金属材料加热到一定的温度。在真空环境下，由于没有空气或者氧气的存在，金属材料不会发生氧化或者表面碳化的现象，从而保证了材料的纯净度和表面质量。
其次，真空退火炉的冷却原理是通过控制真空室内的冷却速率，使金属材料在一定的时间内达到所需的冷却速度。在真空环境下，由于没有空气的对流和传热，金属材料的冷却速率可以得到有效控制，从而保证了材料的组织和性能。
另外，真空退火炉的压力和气氛控制原理是通过真空泵和气体控制系统，控制真空室内的压力和气氛。在真空环境下，通过减压和充气的方式，可以有效控制真空室内的气氛，从而保证了金属材料的退火效果。
总的来说，真空退火炉的原理是利用真空环境下的加热、冷却、压力和气氛控制，对金属材料进行退火处理，以改善材料的力学性能和物理性能。通过精确控制加热、冷却、压力和气氛等参数，可以实现对金属材料的精确处理，从而满足不同材料的退火要求。
总的来说，真空退火炉的原理是通过真空环境下的加热、冷却、压力和气氛控制，对金属材料进行精确的退火处理，以改善材料的力学性能和物理性能。通过对加热、冷却、压力和气氛等参数的精确控制，可以实现对金属材料的精确处理，从而满足不同材料的退火要求。
不锈钢退火炉工作原理
不锈钢退火炉工作原理
不锈钢退火炉的工作原理是通过加热不锈钢材料至退火温度，然后将温度恒定地保持在一定的时间内，最后逐渐冷却至室温。其具体工作过程如下：
1. 加热：首先，不锈钢材料被放置在退火炉内，然后通过加热源（通常是电热丝或燃气火焰）提供热量，使材料的温度逐渐升高。
2. 保温：一旦材料达到退火温度，加热源会维持一定的热量输出，使材料的温度保持在设定的退火温度范围内。保持一段时间的温度恒定，称为保温时间。
3. 冷却：保温时间结束后，不锈钢材料需要逐渐冷却至室温。这个过程可以通过停止加热源的热量输出，或者使用额外的冷却设备（如风扇或水冷却系统）来实现。
通过这一系列的加热、保温和冷却步骤，退火炉可以消除不锈钢材料中的内部应力，提高其塑性和韧性，改善其物理和机械性能。同时，退火还可以消除材料中的晶间腐蚀、硬化和冷作效应，提高材料的耐腐蚀性能和加工性能。
钟罩式退火炉工作原理
钟罩式退火炉工作原理
钟罩式退火炉是一种用于对金属进行热处理的设备，其工作原理如下：
1. 加热：首先，将待处理的金属材料放入钟罩式退火炉内，在炉体内部预先加热到设定的温度。加热的方式可以是通过电阻加热元件、燃气燃烧器或者电弧进行。
2. 保温：一旦金属材料达到设定的温度，炉体内部的温度将被恒定保持在相同的水平。这种保温可以通过加热元件的控制，以及炉体内的绝热材料来实现。保持恒定的温度对于金属的退火过程非常关键。
3. 冷却：一段时间后，金属材料需要从高温状态冷却下来。这可以通过一系列的冷却控制方法来实现，例如减少加热源的功率、炉体内引入冷却气体或者将金属材料取出放置在冷却介质中等。
4. 脱气：在退火过程中，金属材料可能会释放出一些气体，特别是一些含有氧化物和其它杂质的金属。为了避免这些气体对金属表面的质量产生影响，通过在钟罩式退火炉内引入惰性气氛，如氮气或氩气，可以有效地减少气氛中的氧含量。
5. 温度控制：当金属材料达到设定的退火温度时，可以通过温度控制系统来实时监测和调整炉内的温度。这有助于确保金属材料得到充分的退火处理，从而获得所期望的物理性能。
总的来说，钟罩式退火炉通过控制加热、保温、冷却和脱气等环节，实现对金属材料的热处理。这种炉子在工业生产和材料研究中被广泛应用。
晶圆退火炉结构-概述说明以及解释
晶圆退火炉结构-概述说明以及解释
1.引言
1.1 概述
晶圆退火炉是半导体工业中一种常用的设备，用于对晶圆进行退火处理。退火是一种重要的工艺步骤，通过加热晶圆并在一定的条件下进行保温，可以改变晶格结构，消除杂质和应力，提高晶圆的电性能和结构完整性。
晶圆退火炉的基本结构通常由加热腔体、控制系统、进料和出料装置等组成。加热腔体是整个退火炉的核心部分，通常由炉管、加热器和隔热层构成。炉管作为载体承载晶圆，其材料通常选用具有良好耐高温性能的石英或陶瓷材料。加热器则通过电阻加热或辐射加热方式提供热源。隔热层的设计旨在减少热能损失，保证加热效果。控制系统用于监测和调节退火炉的温度、气氛和其他工艺参数，以确保退火过程的稳定性和可控性。进料和出料装置则实现晶圆的载入和卸出，保证操作的安全和高效。
晶圆退火炉的工作原理是利用加热腔体对晶圆进行均匀加热和保温，通过控制加热温度、时间和气氛等参数，使晶圆达到所需的退火效果。退火的过程可分为加热、保温和冷却三个阶段。加热阶段通过加热器提供热源，使晶圆的温度逐渐升高到退火温度。保温阶段保持晶圆在一定温度下的一段时间，使晶格结构发生改变，消除杂质和应力。冷却阶段则通过降温使晶圆逐渐恢复到室温。整个退火过程的控制和监测通常由控制系统完成。
总之，晶圆退火炉结构的合理设计和科学的工作原理对于半导体工业的生产具有重要意义。它不仅可以提高晶圆的电性能和结构完整性，还可以保证半导体器件的可靠性和稳定性。随着半导体工艺的不断发展，晶圆退火炉的结构和工作原理也在不断创新和改进，以适应不同工艺要求的需要。未来，随着科学技术的进步和工艺需求的不断提高，晶圆退火炉将继续发挥重要作用，并为半导体工业的发展做出更大的贡献。
1.2文章结构
文章结构指的是文章的整体组织框架，它决定了文章的逻辑顺序和篇章布局。本文的结构分为引言、正文和结论三个部分。
引言部分主要介绍了本文的背景和意义，同时还包括了概述、文章结构和目的三个方面的内容。
什么叫退火炉它的工作原理是什么
什么叫 退火炉 它的工作原理是什么
2010-10-07将电炉金属缓慢加热到一定温度，保持足够时间，然后以适宜
速度冷却(通常是缓慢冷却，有时是控制冷却)的一种金属热处理工艺。目的是使经过铸造、锻轧、焊接或切削加工的材料或工件软化，改善塑性和韧性，使
化学成分均匀化，去除残余应力，或得到预期的物理性能。退火工艺随目的之
不同而有多种，如重结晶退火、等温退火、均匀化退火、球化退火、去除应力
退火、再结晶退火，以及稳定化退火、磁场退火等等。
退火的一个最主要工艺参数是最高加热温度(退火温度)，大多数合金的退火加热温度的选择是以该合金系的相图为基础的,如碳素钢以铁碳平衡图为基础
(图1)。各种钢(包括碳素钢及合金钢)的退火温度，视具体退火目的的不同而
在各该钢种的Ac3以上、Ac1以上或以下的某一温度。各种非铁合金的退火温度则在各该合金的固相线温度以下、固溶度线温度以上或以下的某一温度。
重结晶退火应用于平衡加热和冷却时有固态相变(重结晶)发生的合金。其
退火温度为各该合金的相变温度区间以上或以内的某一温度。加热和冷却都是
缓慢的。合金于加热和冷却过程中各发生一次相变重结晶，故称为重结晶退火，常被简称为退火。
这种退火方法，相当普遍地应用于钢。钢的重结晶退火工艺是:缓慢加热到
Ac3(亚共析钢)或Ac1(共析钢或过共析钢)以上30~50℃，保持适当时间，然后缓慢冷却下来。通过加热过程中发生的珠光体(或者还有先共析的铁素体或渗碳
体)转变为奥氏体(第一回相变重结晶)以及冷却过程中发生的与此相反的第二回
相变重结晶，形成晶粒较细、片层较厚、组织均匀的珠光体(或者还有先共析铁
素体或渗碳体)。退火温度在Ac3以上(亚共析钢)使钢发生完全的重结晶者，称
为完全退火，退火温度在Ac1与Ac3之间(亚共析钢)或Ac1与Acm之间(过共析钢),使钢发生部分的重结晶者,称为不完全退火。前者主要用于亚共析钢的铸件、
锻轧件、焊件，以消除组织缺陷(如魏氏组织、带状组织等)，使组织变细和变
钟罩式退火炉工作原理 2
钟罩式退火炉工作原理
钟罩式退火炉是一种常用的热处理设备，它通过加热金属材料并在一定条件下冷却，以改变材料的力学性能和组织结构。下面将详细介绍钟罩式退火炉的工作原理。
钟罩式退火炉是由炉体、加热系统、控制系统和冷却系统组成的。炉体是一个密封的容器，内部通常有加热元件和隔热层。加热系统一般采用电阻加热器或燃气燃烧器，可以提供高温的加热介质。控制系统用于监测和控制加热温度、保温时间和冷却速率等参数。冷却系统用于快速冷却退火后的材料。
钟罩式退火炉的工作过程通常包括预热、加热、保温和冷却几个阶段。首先，将待处理的金属材料放入炉体中，然后关闭炉门，启动加热系统。加热系统会产生高温的加热介质，使炉内温度逐渐升高。
在加热阶段，金属材料吸收热量，温度逐渐上升。当达到所需的退火温度后，开始保温。保温时间的长短取决于材料的类型和要求的性能。在保温期间，材料的晶粒会长大，组织结构得到改善。
完成保温后，开始冷却。冷却过程可以采用多种方式，如空气冷却、水冷却或油冷却。选择合适的冷却方式取决于材料的类型和要求的性能。冷却速率的快慢对材料的性能有重要影响。过快的冷却速率可能导致材料产生应力和变形，而过慢的冷却速率则可能影响材料的硬度和强度。
钟罩式退火炉的工作原理基于材料的相变和晶粒长大的原理。当材料加热到一定温度时，会发生相变，晶粒重新排列并长大。在保温期间，晶粒得到进一步长大和稳定，从而改善材料的性能。冷却过程中，晶粒继续变化，最终形成具有所需性能的材料。
钟罩式退火炉具有以下优点：首先，它可以对大量的金属材料进行批量处理，提高生产效率。其次，炉内温度可以精确控制，可以满足不同材料的退火要求。此外，钟罩式退火炉还具有良好的密封性能，可以避免材料被氧化或污染。
钟罩式退火炉通过加热、保温和冷却等过程，改变材料的力学性能和组织结构。它是一种常用的热处理设备，广泛应用于金属加工和制造业。通过合理的操作和控制，可以获得具有所需性能的材料。
