类金刚石膜技术基础一、类金刚石薄膜发展史：金刚石、类金刚石薄膜技术，是指利用各种光学薄膜制作技术制作接近天然金刚石和人造单晶金刚石特性（如在较宽光谱内均具有很高的光透过率－－在2～15μm（微米）范围光的吸收率低到1％；具有很高的硬度、良好的导热性、耐腐蚀性以及化学稳定性高－－1000℃（摄氏度）以上仍保持其化学稳定性等）的人造多晶金刚石薄膜、类金刚石薄膜（又称为硬碳膜、离子碳膜、或透明碳膜）的一种技术。
光学应用金刚石、类金刚石薄膜主要采用低压化学汽相沉积（CVD）技术制备。
低压CVD 技术包括热丝CVD法、等离子体CVD法、离子束蒸镀法、光/激光CVD法附加活性氢激光CVD 法等。
目前，CVD法制作金刚石薄膜已取得丰硕成果，但作为红外光学薄膜应用还需进一步解决金刚石薄膜对红外光学材料的粘着性和光散射的问题。
CVD法制作的金刚石薄膜与硅基片的粘着性是不错的，但是与其他材料（如锗、硫化锌等）基片的粘着性就甚差，或是根本就粘着不到一起去。
对于光散射的问题，则是要求如何更好地控制金刚石薄膜表面形态和晶粒结构。
理想的CVD法制造的红外光学应用的金刚石薄膜或许是一种单晶结构的膜，但是，目前使用CVD法还不能制造单晶结构的金刚石薄膜。
此外，大面积薄膜的制作、膜的光洁度等技术课题以及金刚石薄膜的制作成本问题，都有待于继续研究解决。
1.1金刚石、类金刚石薄膜研究进程自1963年在一次偶然的机会出现了不寻常的硬度和化学性能好的化学汽相沉积（CVD）碳形式的薄膜后,国外有不少研究单位开始研究金刚石薄膜的沉积工艺.1971年,艾森伯格（Aisenberg）和沙博（Chabot）等人,利用离子束蒸镀法,以石墨作薄膜材料,通过氩气弧光放电使石墨分解电离产生碳离子。
碳离子经磁场聚焦成束,在比较高的真空条件下,在低压沉积室内的室温下的基片上沉积出了硬碳膜。
这种硬碳膜具有近似于金刚石的一些特性－如透明度高、电阻抗大、硬度高等。
我国类金刚石薄膜主要制备技术及研究现状
我国类金刚石薄膜主要制备技术及研究现状摘要类金刚石薄膜具有优良的光学、机械和电特性在军事领域有广泛用途，类金刚石薄膜技术，是指利用各种光学薄膜制作技术制作接近天然金刚石和人造单晶金刚石特性（如在较宽光谱内均具有很高的光透过率在2～15μm（微米）范围光的吸收率低到1％；具有很高的硬度、良好的导热性、耐腐蚀性以及化学稳定性高(1000℃以上仍保持其化学稳定性等）的人造多晶金刚石薄膜、类金刚石薄膜（又称为硬碳膜、离子碳膜、或透明碳膜）的一种技术。
由于类金刚石结构、性能存在一些缺陷，所以对此作了研究。
本文着重对类金刚石薄膜制备技术进行阐述，同时论述了发展潜力。
由于类金刚石薄膜的优越性，所以我国要加大这方面发展。
关键词：类金刚石薄膜，化学气相沉积法，物理沉积法，金刚石The Main Preparation Techniques and Research Status of theDLC Film in ChinaABSTRACTDLC films with excellent optical, mechanical and electrical characteristics ha ve a wide range of applications in the military field. DLC thin film technology, refers to the use of a variety of optical thin film production technology made close to the natural diamond and synthetic single crystal diamond characteristics (such as with high light transmittance in the wide spectrum-in the range of 2~15μm (microns) low absorption of light to 1%; has high hardness and good thermal conductivity, corrosion resistance and high chemical stability -1000°C (degrees Celsius) above maintained its chemical stability, etc.), artificial polycrystalline diamond films DLC films (also known as the hard carbon film,ion carbon film ,or a transparent carbon film), a technology. DLC structure, the performance has some shortcomings,have been investigated. Focus on the DLC film preparation technique is described,and discusses the potential for development. Because of the superiority the DLC films, so china should step up development in this field.KEY WORDS: DLC film，preparation techniques，CVD目录前言 (1)第1章类金刚石薄膜概述 (2)1.1 类金刚石薄膜介绍 (2)1.1.1类金刚石薄膜发展介绍 (3)1.1.2类金刚石薄膜微观结构与其性质 (3)1.1.3类金刚石薄膜分类 (5)第2章类金刚石薄膜制备技术 (6)2.1 化学气相沉积法 (6)2.1.1 热丝CVD法 (6)2.1.2 等离子体CVD法 (7)2.1.3 离子束蒸镀法 (7)2.1.4 光、激光CVD法 (7)2.2 激光法制备DLC膜的发展趋势 (8)2.2.1 激光脉冲宽度由纳秒脉冲向超短脉冲发展 (9)2.2.2 沉积环境由真空向氢气氛或氧气氛发展 (10)2.2.3 薄膜成分由纯DLC膜向掺杂DLC膜发展 (11)2.2.4 激光源由单一激光向多束激光发展 (11)第3章类金刚石薄膜研究 (12)3.1 实验研究 (12)3.1.1 实验装置 (13)3.1.2 实验过程 (15)3.1.3 实验结论 (15)第4章类金刚石薄膜应用以及展望 (16)4.1 类金刚石薄膜应用 (16)4.2 类金刚石薄膜应用展望.................... 1错误！未定义书签。
提高mpcvd金刚石生产效率的方法
提高mpcvd金刚石生产效率的方法提高MPCVD金刚石生产效率的方法金刚石是一种重要的超硬材料，具有优异的物理和化学性能，广泛应用于切削、磨削、磨料和研磨等领域。
而MPCVD（微波等离子体化学气相沉积）技术是一种常用的金刚石薄膜生长方法，具有高效、高质量的特点。
然而，为了进一步提高MPCVD金刚石生产的效率，我们可以采取以下几种方法：1. 优化反应气体配比：MPCVD生长金刚石的过程中，反应气体的配比对薄膜质量和生长速率起着重要作用。
通过优化反应气体的配比，可以提高金刚石薄膜的生长速率。
例如，在甲烷和氢气的混合气体中，适当增加甲烷的浓度可以提高生长速率，但过高的甲烷浓度可能导致非均匀生长和薄膜质量下降。
2. 提高微波功率密度：微波功率是MPCVD生长金刚石的重要参数之一。
提高微波功率密度可以加快反应速率，从而提高生长速率。
然而，过高的微波功率密度可能导致等离子体温度过高，使得金刚石薄膜质量下降。
因此，需要在保证薄膜质量的前提下适度提高微波功率密度。
3. 优化衬底表面处理：衬底表面的处理对金刚石薄膜的生长有着重要影响。
通过表面处理可以提高衬底表面的结晶度和平整度，有利于金刚石薄膜的生长。
常用的表面处理方法包括机械抛光、化学腐蚀和离子刻蚀等。
选择合适的表面处理方法，并根据具体情况进行优化，可以提高金刚石薄膜的生长效率。
4. 精确控制生长参数：MPCVD生长金刚石薄膜的过程中，生长参数的选择和控制对薄膜质量和生长速率起着至关重要的作用。
例如，生长温度、压力、时间等参数的选择都会对金刚石薄膜的生长效果产生重要影响。
通过精确控制这些生长参数，可以提高金刚石薄膜的生长效率和质量。
5. 引入辅助材料：在MPCVD生长金刚石薄膜的过程中，引入适量的辅助材料可以改变反应气体的组成和性质，从而影响金刚石薄膜的生长。
例如，引入氧气可以增加金刚石薄膜的晶粒尺寸和生长速率。
选择合适的辅助材料，并优化其用量和引入方式，可以提高金刚石薄膜的生长效率。
我国类金刚石薄膜主要制备技术及研究现状
• 5.医疗设备和器具：手术刀片，手术剪， 心脏瓣膜，人工关节，血管支架。 • 6.内燃机工业：燃料喷射系统（气门挺杆， 柱塞，喷油嘴），动力传动系统（齿轮 轴 承 凸轮轴），活塞部件（活塞环，活塞 销），门扣锁，内饰。 • 7.娱乐健身：扬声器振膜，移动硬盘，光 盘，高尔夫球具，自行车部件，剃须刀片。 • 8.光学：红外增透膜，减反射膜，玻璃镀 膜，镜片镀膜，亚克力镀膜，保护膜。 • 9.装饰镀膜：手机外壳，高档手表，室内 外五金卫浴产品，饰品。 • 10.航空航天 ：飞机，导弹整流罩镀膜， 卫星，太阳能电池镀膜。
激光法制备DLC膜的发展趋势
• DLC膜的沉积方法可分为物理沉积法和 化学沉积法两大类。化学沉积法已十分成 熟，但由于化学法沉积的DLC膜必然含氢， 导致膜层化学稳定性、热稳定性、硬度、 附着力较差。此外，化学法均需要在高温 下(>400oC)沉积，对于不耐高温的材料(如 玻璃、硫化锌等)无法在上面镀DLC膜；对 于耐高温的材料，虽然化学法可以镀膜， 但由于DLC膜热膨胀系数很小，和衬底热膨 胀系数差异大，沉积完成后，膜内部会产 生较大的热应力，甚至导致薄膜起皮、剥 落。因此，世界各国近年来都在积极开展 可以制备无氢DLC膜的物理沉积法研究。
我国类金刚石薄膜主要制备技 术及研究现状
汇报人：王培东 指导老师：胡鹏飞
主要内容
一、类金刚石薄膜介绍 二、类金刚石薄膜制备技术 三、类金刚石薄膜应用 四、类金刚石薄膜应用展望
一、类金刚石薄膜介绍
• 类金刚石薄膜(DiamondLike Carbon)是金刚石 的sp3杂化和石墨sp2杂 化两种结合键作为骨架 构成的非晶态碳膜，简 单地讲，由纳米级的金 刚石和碳混合形成，金 刚石占20%-80%。由sp3 结合的金刚石和sp2结合 的石墨与H(氢)组成的三 元相图右图：

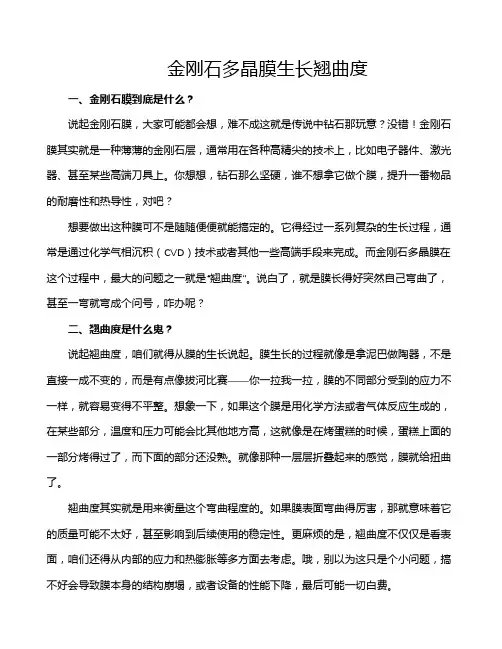

金刚石多晶膜生长翘曲度
金刚石多晶膜生长翘曲度一、金刚石膜到底是什么？说起金刚石膜，大家可能都会想，难不成这就是传说中钻石那玩意？没错！金刚石膜其实就是一种薄薄的金刚石层，通常用在各种高精尖的技术上，比如电子器件、激光器、甚至某些高端刀具上。
你想想，钻石那么坚硬，谁不想拿它做个膜，提升一番物品的耐磨性和热导性，对吧？想要做出这种膜可不是随随便便就能搞定的。
它得经过一系列复杂的生长过程，通常是通过化学气相沉积（CVD）技术或者其他一些高端手段来完成。
而金刚石多晶膜在这个过程中，最大的问题之一就是“翘曲度”。
说白了，就是膜长得好突然自己弯曲了，甚至一弯就弯成个问号，咋办呢？二、翘曲度是什么鬼？说起翘曲度，咱们就得从膜的生长说起。
膜生长的过程就像是拿泥巴做陶器，不是直接一成不变的，而是有点像拔河比赛——你一拉我一拉，膜的不同部分受到的应力不一样，就容易变得不平整。
想象一下，如果这个膜是用化学方法或者气体反应生成的，在某些部分，温度和压力可能会比其他地方高，这就像是在烤蛋糕的时候，蛋糕上面的一部分烤得过了，而下面的部分还没熟。
就像那种一层层折叠起来的感觉，膜就给扭曲了。
翘曲度其实就是用来衡量这个弯曲程度的。
如果膜表面弯曲得厉害，那就意味着它的质量可能不太好，甚至影响到后续使用的稳定性。
更麻烦的是，翘曲度不仅仅是看表面，咱们还得从内部的应力和热膨胀等多方面去考虑。
哦，别以为这只是个小问题，搞不好会导致膜本身的结构崩塌，或者设备的性能下降，最后可能一切白费。
三、翘曲度如何控制？说了这么多，咱们自然得想想，如何控制翘曲度呢？别着急，解决的办法其实有不少。
就是生长条件的优化。
如果你能够精确控制温度、气体流量和沉积速率，那金刚石膜的成长就会更均匀，翘曲度自然也能降低。
说白了，就是要让这个膜在“生长”过程中，感受不到过大的压力。
像是把一个孕妇照顾得妥妥帖帖的，给她一个无压力的环境，宝宝才能够健康成长。
膜的厚度也是一个关键点。
太薄的膜可能在生长过程中容易受热膨胀影响，导致翘曲；太厚了，又可能在沉积时积累的应力过大，反而让膜在表面发生变形。
金刚石表面覆膜的方法及应用
金刚石表面覆膜的方法及应用一、化学气相沉积法化学气相沉积（CVD）是一种常用的金刚石表面覆膜方法。
该方法利用含碳气体（如甲烷、乙炔等）在一定条件下发生化学反应，生成金刚石薄膜。
CVD法具有沉积温度低、薄膜质量高等优点，但制备的金刚石膜通常较厚，需要进一步加工以适用于实际应用。
二、物理气相沉积法物理气相沉积（PVD）法是另一种常用的金刚石表面覆膜技术。
该方法通过物理手段（如真空蒸发、离子溅射等）将含碳气体或碳源材料转化为原子态或离子态，然后沉积在基底表面形成金刚石膜。
PVD 法具有较高的沉积速率和较低的制备温度，但制备的金刚石膜较薄，且性能相对较差。
三、热丝化学气相沉积法热丝化学气相沉积（HFCVD）法结合了CVD和热丝技术的优点。
在HFCVD法中，高活性含碳气体在加热的钨丝或镍丝上发生化学反应，产生碳氢自由基或碳离子，并吸附在基底表面形成金刚石膜。
HFCVD 法能够制备高质量的金刚石膜，并具有良好的附着力。
然而，制备过程中需要精确控制热丝温度和气体流量，以保证薄膜质量和沉积速率。
四、激光诱导化学气相沉积法激光诱导化学气相沉积（LCVD）法是一种新型的金刚石表面覆膜技术。
该方法利用激光诱导气体发生化学反应，产生碳氢自由基或碳离子，并在基底表面沉积形成金刚石膜。
LCVD法具有较高的沉积速率和制备温度低等优点，但由于激光诱导过程中可能出现局部过热或光损伤，因此需要优化激光参数以获得高质量的金刚石膜。
五、应用金刚石表面覆膜技术在许多领域具有广泛的应用价值。
例如，在机械领域，金刚石膜可以作为超硬材料应用于刀具、磨料等产品中，提高其使用寿命和加工效率。
在光学领域，金刚石膜具有优异的透光性能和机械稳定性，可用作窗口材料或光电子器件的涂层材料。
此外，金刚石膜在电学、热学、生物学等领域也具有潜在的应用前景。
随着制备技术的不断发展和成本降低，金刚石表面覆膜技术的应用将更加广泛。
微波等离子化学气相沉积 and 金刚石
微波等离子化学气相沉积（MPCVD）技术制备高质量金刚石薄膜微波等离子化学气相沉积（MPCVD）是一种制备高质量、高纯度金刚石薄膜的方法。
这种技术利用微波激发反应气体，在低压环境下形成等离子体，从而实现金刚石薄膜的沉积。
一、微波等离子化学气相沉积微波等离子化学气相沉积（MPCVD）是一种先进的金刚石沉积技术。
它利用微波能量激发反应气体，产生等离子体，这些等离子体在微波的作用下，与衬底表面相互作用，形成金刚石薄膜。
MPCVD技术的优点在于它可以在较低的温度下实现金刚石薄膜的沉积，同时可以获得高质量、高纯度的金刚石薄膜。
此外，MPCVD技术还可以实现大面积、均匀的沉积，这使得它在工业应用中具有广泛的前景。
二、金刚石的制备在MPCVD技术中，金刚石的制备通常是在微波作用下进行的。
反应气体中的碳源和氢源在微波的作用下被激发为等离子体，这些等离子体中的碳原子在衬底表面沉积下来，形成金刚石薄膜。
在金刚石的制备过程中，反应气体的选择和流量控制是非常重要的。
通常使用的反应气体包括甲烷、丙烷、乙烯等碳氢化合物，以及氨气、氢气等气体。
这些气体的选择和流量控制直接影响金刚石薄膜的质量和性能。
三、MPCVD技术在金刚石制备中的应用MPCVD技术在金刚石制备中有着广泛的应用。
例如，可以利用MPCVD技术制备大尺寸、高质量的金刚石单晶，用于制造高精度、高效率的机械加工工具。
同时，还可以利用MPCVD技术制备厚度可控、均匀的金刚石薄膜，用于制造高效散热器件、高频电子器件等高技术产品。
四、结论综上所述，微波等离子化学气相沉积（MPCVD）技术在金刚石制备中具有广泛的应用前景。
该技术可以在较低的温度下实现高质量、高纯度金刚石薄膜的沉积，同时可以实现大面积、均匀的沉积。
这使得它在工业应用中具有广泛的前景，为制造高精度、高效率的机械加工工具和高频电子器件等高技术产品提供了新的途径。
然而，尽管MPCVD技术具有许多优点，但其在实际应用中仍存在一些挑战和问题。
金刚石薄膜研究及在制造业中的应用
金刚石薄膜研究及在制造业中的应用金刚石薄膜是一种高科技材料，具有优异的机械、光学、电子性能，被广泛应用于各个领域。
随着科技的不断进步，金刚石薄膜研究也不断深入，其在制造业中的应用也更加广泛。
一、金刚石薄膜的制备技术金刚石薄膜的制备技术主要包括化学气相沉积（CVD）和物理气相沉积（PVD）两种方法。
CVD法是指将金刚石前体气体在热力学平衡条件下分解，沉积在衬底上形成金刚石薄膜。
该方法具有制备工艺简单、成本低等优点，但对设备和前体气体纯度要求较高，且易产生晶面取向不均匀等问题。
PVD法主要是利用离子束或者真空电镀等方法将金刚石材料沉积在衬底上。
该方法具有沉积速率快、晶面取向良好等优点，但缺点是设备复杂、制备周期长等。
二、金刚石薄膜在制造业中的应用1. 硬质合金刀具金刚石薄膜不仅硬度高，而且有优异的耐磨性能，使得其在制造业中的应用非常广泛，最为常见的应用就是硬质合金刀具。
生产硬质合金刀具的工艺主要包括两部分，即刀具材料的制备和刀具的制造加工。
其中，金刚石薄膜主要用于刀片的磨削和切削加工。
通过金刚石薄膜的应用，能够大幅提升硬质合金刀具的切削效率和耐磨性能。
2. IC制造IC制造是目前普遍应用金刚石薄膜的领域之一。
在IC生产过程中，金刚石薄膜可用作金属线路的保护层和刻蚀标记层，能够大幅提升IC制造的效率和稳定性。
为了提高IC器件的可靠性和生产效率，人们通过金刚石薄膜的应用，使IC器件的寿命更长，效率更高，品质更稳定。
3. 机械密封件机械密封件是金刚石薄膜在制造业中的另一个应用领域。
在高压、高温和强腐蚀环境下，金刚石薄膜的耐磨性、耐腐蚀性和高压强度能力非常优异，使得其广泛应用于机械密封件的制造过程中。
通过金刚石薄膜的应用，能够大幅提高机械密封件在高强度、高温度和腐蚀环境下的使用寿命和性能稳定性。
三、金刚石薄膜在未来的发展与应用随着人们对金刚石薄膜的研究不断深入，其未来的应用领域也会越来越广泛。
目前，有关金刚石薄膜材料的研究主要集中在以下几个方面：1. 提高金刚石薄膜的厚度和质量目前，金刚石薄膜的厚度仍然比较薄，只有几纳米，受到厚度限制的应用场景也较为有限。
