平面镜成像作图专题练习
光的反射和平面镜成像作图专题训练
光的反射和平面镜成像作图专题训练1、利用反射定律作图，完成光路图2、如图2所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小．3、太阳光线与水平面成30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应与水平成多大角度？请在图中画出其光路图。
4、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。
潜望镜的主要光学元件是二块平面镜。
在图中画出入射光线人经潜望镜进人人眼的光路图。
5、根据平面镜成像特点画出镜中的像（对称性作图）6、利用光的反射定律作出点 光源S 的成像光路图7、如图请找出光源Ｓ，并补充光路第2题图400S A ’ B ’‘第3题图 第4题图 S 第6题图8、有一束光通过A点射到镜面，反射后过B点，请画出入射光线和反射光线9、如图所示，电视遥控器对着天棚也能遥控电视机。
图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图。
10、下面两图都是时钟在平面镜中成的像，它们的实际时间是甲：_____ ；乙：________。
甲：乙：11、如图所示，S′为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA的光路.12、如图所示，物体AB上的B点在平面镜里所成的像点为B＇，在图中画出平面镜的位置和物体AB在平面镜中的像A＇B＇．13、如图,发光点S射向平面镜的光线中有两条光线的反射光线是AB和CD,请在图中画出平面镜的位置.14、请画出看见发光点S的像的范围第9题图AB第8题图第11题图第12题图第13题图。

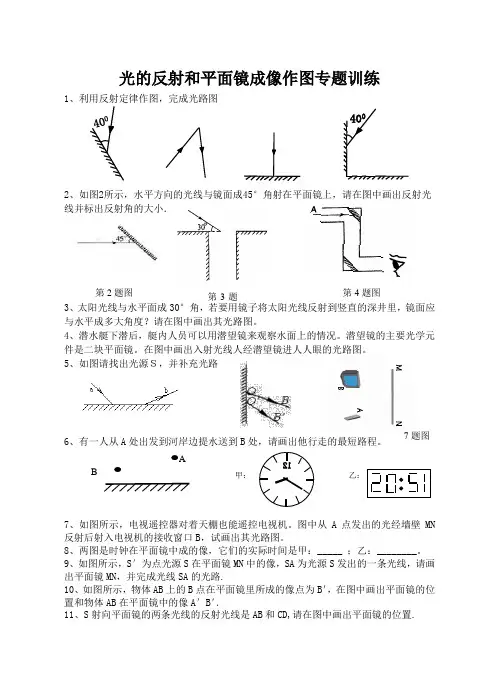

光的反射和平面镜成像作图专题训练
光的反射和平面镜成像作图专题训练12、如图2所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小．3、太阳光线与水平面成30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应与水平成多大角度？请在图中画出其光路图。
4、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。
潜望镜的主要光学元件是二块平面镜。
在图中画出入射光线人经潜望镜进人人眼的光路图。
5、如图请找出光源Ｓ，并补充光路6、有一人从A 处出发到河岸边提水送到B 处，请画出他行走的最短路程。
甲： 乙：7、如图所示，电视遥控器对着天棚也能遥控电视机。
图中从A 点发出的光经墙壁MN 反射后射入电视机的接收窗口B ，试画出其光路图。
8、两图是时钟在平面镜中成的像，它们的实际时间是甲：_____ ；乙：________。
9、如图所示，S ′为点光源S 在平面镜MN 中的像，SA 为光源S 发出的一条光线，请画出平面镜MN ，并完成光线SA 的光路.10、如图所示，物体AB 上的B 点在平面镜里所成的像点为B ＇，在图中画出平面镜的位置和物体AB 在平面镜中的像A ＇B ＇．11、S 射向平面镜的两条光线的反射光线是AB 和CD,请在图中画出平面镜的位置. 第2题图 第3题第4题图 7题图B12、请画出看见发光点S 的像的范围13、请在下图画出物体在平面镜中的像'(保留作图痕迹)。
14、如图所示，平面镜上方有一竖直挡板P ，AB 和CD 是挡板左侧的发光点S 经过平面镜反射后的两条反射15、平面镜前有A 、B 两个发光点.试用作图法确定人眼沿什么方向观察时,可以看到A 、B 的像在同一直线上.16、如图,AB 物体在平面镜中成像后,眼位于镜前E 处,作图说明要使眼睛看不到平面镜中的像,应该把镜的哪一部分17、在图中做出人看到球的光路图。
18、 如图所示，木板MN 下方悬挂一刻度尺AB ，木板左方竖立一平面镜PQ ，人眼在木板上方的C 点通过平面镜看到刻度尺的像。
光的反射和平面镜成像作图专题训练精选全文完整版
可编辑修改精选全文完整版光的反射和平面镜成像作图专题训练1、利用反射定律作图，完成光路图2、如图2所示，水平方向的光线与镜面成45°角射在平面镜上，请在图中画出反射光线并标出反射角的大小．3、太阳光线与水平面成30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应与水平成多大角度？请在图中画出其光路图。
4、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。
潜望镜的主要光学元件是二块平面镜。
在图中画出入射光线人经潜望镜进人人眼的光路图。
5、根据平面镜成像特点画出镜中的像（对称性作图）6、利用光的反射定律作出点 光源S 的成像光路图7、如图请找出光源Ｓ，并补充光路第2题图 400S A ’ B ’‘第3题图 第4题图 S 第6题图8、有一束光通过A 点射到镜面，反射后过B 点，请画出入射光线和反射光线9、如图所示，电视遥控器对着天棚也能遥控电视机。
图中从A 点发出的光经天棚MN 反射后射入电视机的接收窗口B ，试画出其光路图。
10、下面两图都是时钟在平面镜中成的像，它们的实际时间是甲：_____ ；乙：________。
甲： 乙：11、如图所示，S ′为点光源S 在平面镜MN 中的像，SA 为光源S 发出的一条光线，请画出平面镜MN ，并完成光线SA 的光路.12、如图所示，物体AB 上的B 点在平面镜里所成的像点为B ＇，在图中画出平面镜的位置和物体AB 在平面镜中的像A ＇B ＇．13、如图,发光点S 射向平面镜的光线中有两条光线的反射光线是AB 和CD,请在图中画出平面镜的位置.14、请画出看见发光点S 的像的范围第9题图A B 第8题图 第11题图 第12题图 第13题图。
八年级物理初二上册光的反射和平面镜成像作图专题练习
八年级物理初二上册光的反射和平面镜成像作图专题练习1.画出图1中物体AB在白纸板上影子A´B´的位置图1 白纸板图2 半透明纸2.在图2中画出蜡烛AB经小孔在半透明纸上所成的像A´B´3.根据反射定律完成下列光路图①标出入射角②标出反射角③标出反射角图3 图4 图54.在图6和图7中确定光源S和像S´的位置并完成光路图。
图6 图图95.在图8中画出平面镜的位置6.如图9所示，S´是点光源S在平面镜中的像，E是眼睛的位置，画出从S发出经平面镜反射后过E点的反射光线。
7．光线与镜面成30°角射在平面镜上(如图1)，试画出反射光线，并标出入射角和反射角的度数．8、有一光源放在平面镜前，经平面镜得到两条反射光线，如图3所示，根据平面镜成像特点，确定光源S的位置并完成光路图。
9．如图4所示，作出点光源S发出的光，经平面镜反射后，经过A点的光路10．如图5（右图）所示，平面镜M前有一个发光点S（图中未标出），S1是它在镜中所成的像，当平面镜转动一个角度后，像的位置为S2，试作出平面镜的新位置．11.在图10中画出物体ABC在平面镜中所成的像A´B´C´12.要使反射光线竖直照射到矿井中，在图11中画出平面镜的位置并标出平面镜与水平面的夹角。
图10 图11OABOCAB30º··S´·S·E·SBABA30º45°BO13.在图6中，根据题中给出的条件，画出反射光线、入射光线或镜面的位置．14．在图7的方框中放置一平面镜，光线通过平面镜后的方向变化如图7所示，试画出平面镜并完成光路图．15、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。
潜望镜的主要光学元件是二块平面镜。
在图9中画出入射光线经潜望镜进人人眼的光路图。
八年级物理上册4.3平面镜成像作图训练试题
·S P ·卜人入州八九几市潮王学校平面镜成像1.〔1〕作出图中点光源S 发出的光被平面镜MN 反射后能照亮镜前多大范围。
〔2〕作图说明图中人眼在平面镜前A 点通过平面镜MN 看到外界多大范围。
2.〔1〕如下列图，平面镜前有一物体AB ，作出AB 在镜中成的像A ´B ´。
〔2〕如下列图，作出物体ABC 在平面镜中成的像。
3.〔1〕如下列图，由点光源S 发出的光经平面镜反射后，其中一条反射光线经过P 点。
请完成光路图。
〔2〕如图，画出发光点S 发出的光线经平面镜反射后过P 点的光路图。
4.〔1〕如下列图，a 、b 两条光线是由平面镜前某一发光点S 射出的光线经过镜面反射后的情况。
请在图中作出S 的位置，并补画出对应的入射光线。
〔2〕如图MN 为平面镜，AB 为射向平面镜的一条光线，CD 为射向平面镜的光线经平面镜反射后的一条反射光线，根据上述条件用作图法在图中确定发光点的位置。
5.〔1〕画出点光源S 在平面镜中所成的像：〔2〕如下列图，平面镜MN 前有一个发光点S ，S 1是它在镜中所成的像。
当平面镜转过一个角度后，像的位置为S 2，试作出平面镜的新位置M ´N ´。
·S6.〔1〕如图中S 为发光点，S ´为S 点在平面镜中成的虚像，试画出通过A 点的反射光线及平面镜的位置。
〔2〕发光点S 在平面镜中的像是S ´，在图中作出镜面的位置及沿SA 方向的入射光线被反射后的光路。
7.〔1〕如下列图，平面镜上方有一竖直挡板P ，AB 和CD 是挡板左侧的发光点S 经过平面镜反射后的两条反射光线，请完成光路图。
〔2〕如下列图是小明家阁楼示意图，其中MN 是一面带平面镜的墙壁，S 为阁楼上一电灯，请通过作图的方法画出地板PN 上能被照亮的区间。
A BC A B A N M · S ´ ··S ·A S ·MNS ´ · S A· a b。

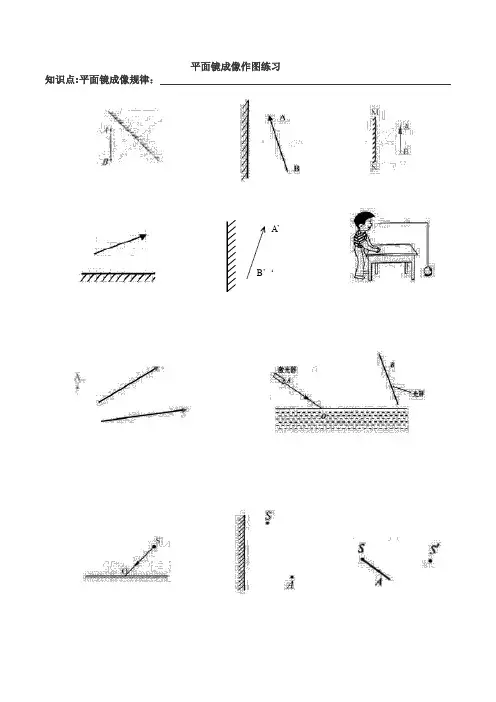

平面镜成像作图练习
平面镜成像作图练习知识点:平面镜成像规律：A’B’‘AB1、如图是小芳同学探究“平面镜成像的特点“实验装置．（1）在实验中用透明的玻璃板代替平面镜，主要是利用玻璃透明的特点，便于．（2）在竖立的玻璃板前放一支点燃的蜡烛M，可以看到玻璃板后面出现蜡烛的像．小明拿另一支大小相同的蜡烛N在玻璃板后面移动，直到它跟蜡烛M的像完全重合．由此可以得出的结论是．（3）实验时，小芳同学应在（填“M”或“N”）侧观察蜡烛M经玻璃板所成的像．（4）细心的小芳透过玻璃观察蜡烛M的像时，看到在像的后面还有一个较模糊、与像有部分重叠的像，出现两个像的原因是．（5）经过三次实验，记录的像A′、B′、C′与物A、B、C对应的位置如图乙所示．为了得到更多的实验结论，接下来小明应该进行的操作是：．1．(2014大连)如图所示，一束光线从空气斜射入水中。
请画出折射光线的大致方向。
2．(2014乌鲁木齐) 乙图是光线从空气射向水面的示意图，在图上画出反射光线和折射光线的大致光路。
3．(2014资阳)如下图所示为小明家的鱼缸，一缕阳光透过窗帘的缝隙投射在鱼缸中的水面上，一条光线经水面折射进入鱼眼(已画出)。
请画出入射光线、反射光线的大致方向，标明入射角r和折射角θ。
4．(2014长春)如图所示，画出入射光线由空气进入水中的折射光线。
5．(2014荆州)如下图，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线。
6．(2014黄冈)小明站在游泳池边A处，看到路灯B在池水中的像与他看到的池中一条鱼在C点重合，用光学作图法确定路灯B的位置和鱼的大致位置。
7．(2014昆明)请在下图中，作出光线由空气中斜射到玻璃时的反射光线和大致的折射光线。
8．(2014桂林)如图所示，一束光线斜射向一块玻璃砖的侧面。
请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。
9．(2014聊城)如图所示，一束光射向一块玻璃砖，请在答卷图中这束光进入玻璃和离开玻璃后的大致径迹．10．(2014成都)如图所示，一束单色光从空气射到玻璃三棱镜的AB面，请画出从AC面出射的折射光线。
4.32平面镜成像作图题
课堂练习
如图所示，入射光线与平面镜的夹角是 30°，如果保持入射光线不动，使平面镜绕 入射点O逆时针转动10°角时，则反射光线 和入射光线的夹角是（C ） A. 增加20° B. 增加10° C. 减小20° D. 减小10°
1
太阳光与水平面成45°角，照射到地面上，
为了使光线成水平照到右边的墙上，地面上 的平面镜与水平面应成多大的角度？
（二）作图的规范化要求
1. 平面镜的反射面和非反射面不能混淆，平面镜的 非反射面要画上短斜线。 2. 实际光线（入射光线和反射光线）要画成实线， 并用箭头表示光行进的方向。实物用实线表示。 3. 虚像、法线和光的反向延长线要用虚线表示。 4. 为了表示实物和虚像的对称点，实物和虚像都 要标上箭头或字母。 5. 要符合光的反射定律和平面镜成像的特点。
请你运用所学知识解释人眼是如 何看到物体的？
.S’
.S
O1 O2 B2
N1
B1
N2
平面镜成像原理: 光的反射
如何根据平面镜成像原理作图？
（一）作图依据的原理 1. 光的反射定律：（1）反射光线与入射光线、法 线在同一平面上；（2）反射光线和入射光线分居 在法线的两侧；（3）反射角等于入射角。 2. 平面镜成像的特点：（1）平面镜所成的像和物 体到镜面的距离相等；（2）像与物体的大小相等； （3）像与物体的连线与镜面垂直；（4）像与物左 右相反；（5 ）成虚像。
形成的光线如图所示,请完成光路图并确定发 光点S的位置.
如图所示，发光点S发出的光，经平面镜反射 后在障碍物的后面出现一片明亮区，请画出明 亮区的范围。 S’
S
能力拓展
一
时是什么时刻？”对此问题许多同学感 到有一定困难。
平面镜成像作图练习名师制作优质教学资料
平面镜成像作图练习班级姓名知识点:平面镜成像规律：_____________________________________________1 . 根据平面镜成像特点，在左下图中画出物体AB在平面镜MN中所成的像A'B'。
2.如下图所示，S为某发光点，SO是它发出的其中一条光线．根据平面镜成像特点，画出入射光线SO的反射光线。
(1题图) (2题图)3.己知点光源A和两条反射光线，试在图中画出平面镜的位置。
4.如下图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。
5.如图所示，小明通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向．在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．（3题图）（4题图）（5题图）6.在下图作出物体通过平面镜所成的像。
7.如图所示为激光液面控制仪的原理简图。
由固定激光器发出的一束激光AO以60°的入射角射向液面，经液面反射后射到光屏上的B点，再通过光屏上的光电转换器将光信号变成电信号，输入控制系统用以控制液面高度。
请通过作图找出B点的准确位置。
法一：利用反射定律做图：画出法线得1分．画出反射光线并标出B点再得1分。
法二：利用成像特点(物像对称)做图：画出物体的像(对称点)得1分，画出反射光线得1分。
（6题图）（7题图）8.根据平面镜成像的特点，作出物体AB在平面镜中所成的像．9.如图所示，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经上，过A点，请作出该光线的光路图．10.如图所示，一人从A处出发到河岸边提水送到B处，请画出他行走的最短路程，并简述理由。
（8题图） （9题图） （10题图）11.如图(甲)所示，S 是点光源，S'是S 通过一个平面镜所成的像，请作出平面镜的位置及一条入射光线和对应的反射光线(注意箭头和虚、实线)。
2020最新人教版八年级物理上册—平面镜成像及光的折射作图专题训练
平面镜成像及光的折射作图专题练习1.画出图中S发出的光线经平面镜反射后过P点的光路．2.如图所示的a、b是两条由一点光源S发出后又经平面镜反射的反射光线。
(1)先根据平面镜成像原理画出像点S′。
(2)再根据平面镜成像特点画出点光源S。
3.竖起的墙面上有一块面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币(如图中点A所示)，请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图。
4.如图所示，A′B′是AB在平面镜中所成的像，请画出平面镜的位置(保留作图痕迹)。
5.请作出图中箭头状物体在平面镜中的像6.如图所示，AB为平面镜，MN为水平放置在平面镜上方的遮光板，S为一发光点，人在哪些区域能看到发光点S在平面镜中成的像呢？请画出在遮光板MN左侧能够观察到发光点S在平面镜中的像的范围。
7.按照题目要求作图，保留必要的作图痕迹：如图所示，A′B′为平面镜中所成的像，请利用平面镜成像特点画出物体AB；8.如图所示，B为发光点S在平面镜中所成的像，请在图中画出发光点S的位置，并画出条由S点发出，经平面镜反射后通过A点的光线。
9.请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路。
10.请在图中画出三角形ABC在平面镜MN中所成的像．11.如图所示，A′是物体AB在平面镜中的像请作出平面镜及物体AB在平面镜中所成的像A′B′。
12.平面镜前有一点光源s，做出一条从光源s射出的光线，使它经平面镜反射后，恰好经过A点．13.如图所示，一束激光从空气中射到半圆形玻璃砖上(O为圆心)，发生了反射和折射，请在图中画出：①反射光线；②折射光线的大致方向。
14.如图所示，S是点光源，作出入射光线SO的反射光线和大致的折射光线．15.如图所示，水平地面上有一直角三棱镜ABC，其右侧地面上有一平面镜，一光屏与平面镜垂直，一束绿光垂直于AB面射向三棱镜，经三棱镜折射、平面镜反射后，恰好射到光屏上的P点，请画出这个传播过程的光路图．16.如图所示，一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。
平面镜成像作图题
光学平面镜成像作图专项练习1.图中入射光线与镜面成30度角，请你完成光路图并标出反射角。
2.眼睛看到从平面镜反射来的光线如图所示，在图中确定入射光线，并标出入射角。
3.如图是一条入射光线及其经过平面镜反射后的反射光线，试分别做出平面镜的位置。
4.平面镜前有一点光源s，做出一条从光源s射出的光线，使它经平面镜反射后，恰好经过A点。
5.如图S是发光点，S ’是S在平面镜中的像，l 是射向平面镜的一条入射光线，在图中画出平面镜的位置和l的反射光线。
6.如图所示的两条反射光线是同一发光点S发出的光经平面镜反射后形成的，请你画出发光点S的位置。
7.如图所示，发光点S在平面镜MN中的像为S1，当平面镜转过一定角度后，它的像为S2，请你画出转动后平面镜的大致位置。
8.画出物体AB在平面镜中所成的像。
9.用对称法画出物体ABC在平面镜中所成的像。
10.下图中A’B’是物体AB在平面镜中所成的像，请在图中画出平面镜的位置。
11.如图所示，发光点S所发出的光，经平面镜AB反射后，在障碍物CD的后面出现一片明亮区域，请画出明亮区域的范围。
12.如下图所示，光线A、B是点光源S发出的两条光线经平面镜反射后的反射光线，请在图中作出平面镜的位置，并完成光路图。
13.点光源S发出的一条光线AB射在镜面MN，光线CD是由S发出的另一条入射光线的反射光线，如图所示，请在图中画出点光源S的位置。
14.如图，水平天花板上贴着一块平面镜，请你画出地面上哪个区域可以通过平面镜看到发光点S（不考虑人的高度）。
15.发光点S旁竖直放置一挡板，下方还有一块大平面镜，请你挡板另一侧画出S能照亮的区域。
S16. 为了把竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图中画出平面镜的位置，并完成光路图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平面镜成像作图练习
班级 姓名
1请在下图画出物体AB在平面镜中的像A'B'(保留作图痕迹)。
2 根据平面镜成像特点，在左下图中画出物体AB在平面镜MN中所成的像A'B'。
3如下图，S为某发光点，SO是它发出的其中一条光线，画出入射光线SO的反射光线。
4己知点光源A和两条反射光线，试在图中画出平面镜的位置。
5如下图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置
和SA经平面镜反射后的光线。
6在下图作出物体通过平面镜所成的像。
7如图所示为激光液面控制仪的原理简图。由固定激光器发出的一束激光AO以60°的入射角射向液面，经液面反
射后射到光屏上的B点，再通过光屏上的光电转换器将光信号变成电信号，输入控制系统用以控制液面高度。请通
过作图找出B点的准确位置。
法一：利用反射定律做图：画出法线得1分．画出反射线并标出B点再得1分。
法二：利用成像特点(物像对称)做图：画出物体的像(对称点)得1分，画出反射光线得1分。
8如图所示，S是一个发光点，S'是它通过平面镜所成的像，SA是S发出的一条光线。请在图中画出平面镜的位置
和SA经平面镜反射后的光线。
9根据平面镜成像的特点，作出物体AB在平面镜中所成的像．
10如图所示，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经过A点，作出该光线光路图．
11如图所示，一人从A处出发到河岸边提水送到B处，请画出他行走的最短路程，并简述理由。
12如图(甲)所示，S是点光源，S'是S通过一个平面镜所成的像，请作出平面镜的位置及一条入射光线和对应的反
射光线(注意箭头和虚、实线)。
13如图所示，在平面镜右方有一发光点S，OB、O'B'。分别是S发出的两条光线经平面镜后的反射光线，作出发
光点S的位置(要求保留必要的辅助线)。
14请在答题卷上画出物体AB在平面镜中所成的像A'B'。
15根据平面镜成像特点画出镜中的像（对称性作图） 附加： 作出光源S
16．利用光的反射定律作出点 光源S的成像光路图
17、有一束光通过A点射到镜面，反射后过B点，请画出入射光线和反射光线
18．下面两图都是时钟在平面镜中成的像，它们的实际时间是甲： ；乙： 。
甲： 乙：
19请利用平面镜成像的特点在下图中画出物体AB在平面镜中所成的像。
20、如图所示，L为平面镜，A和B为点光源S发出的光经平面镜L反射线。根据成像规律画出虚像S’和点光源S位置。
21、如下图中S为一个点光源，A为平面镜前一点，试画出由S发出的光线被平面镜反射后经过A点的光路。
22在图18中做出人看到球的光路图。
23如图，平面镜上方有一竖直挡板P，AB和CD是挡板左侧发光点S经平面镜反射后两条反射光线，作出发光点S 。
S
A’
B’‘
S
A
B
24．有一光源S在平面镜前，经平面镜的一束反射光如左下图所示，根据平面镜成像特点确定光源位置，并完成光路图．
25．根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A'B'。
26．如图所示，MN是平面镜，A为发光点，B为反射光线上的一点．试画出经过B点的反射光线和与这条反射光线对应
的入射光线．
27．)图中S′点是点光源S的像。请在图中画出反射光线。
28．如图所示，S′为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA的光
路.
29．)图中S′点是点光源S的像。请在图中画出反射光线。
30．如图所示，S′为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请画出平面镜MN，并完成光线SA的光
路.
31．)如图所示，电视遥控器对着天棚也能遥控电视机。图中从A点发出的光经天棚MN反射后射入电视机的接收窗口
B，试画出其光路图。
32)如下左图所示，物体AB上的B点在平面镜里所成的像点为B＇，在图中画出平面镜的位置和物体AB在平面镜中的像
A＇B＇．
33．如图,发光点S射向平面镜的光线中有两条光线的反射光线是AB和CD,请在图中画出平面镜的位置.
34.如图，MN是平面镜，S是一个点光源，P是空间中的一点，请在图中画出由点光源S发出的能过P点的光线.
35．如图,平面镜前有A、B两个发光点.试用作图法确定人眼沿什么方向观察时,可以看到A、B的像在同一直线上.
