第17章 电子电路中的反馈-林纯解读
精品课件-放大电路中的反馈
+VCC
RC
C2
C1
Rf
ui
uo
+
例3:判断Rf是否负反馈,若是,判断反馈的组态。
+
-
-
-
交直流负反馈
例4:判断如图电路中RE1、RE2的负反馈作用。
开环放大倍数
闭环放大倍数
反馈系数
6.3 负反馈放大电路的方块图及一般表达式
6.3.1方块图
环路放大倍数
6.3.2负反馈放大电路放大倍数的一般表达式
引交流负反馈
要稳定输出电压——
引电压负反馈
要稳定输出电流——
引电流负反馈
要增大输入电阻——
引串联负反馈
要减小输入电阻——
引并联负反馈
【练习】
6.5.6放大电路中引入反馈的一般原则
要抑制温漂——
引直流负反馈
6.6.1 自激振荡产生的原因和条件
放大电路在无输入信号的情况下,就能输出一定频率和幅值的交流信号的现象。
6.4.1 深度负反馈的实质
6.4 深度负反馈放大电路放大倍数的分析
例: 电压串联负反馈
6.4.2 深度负反馈放大电路放大倍数的分析
6.5 负反馈对放大电路性能的影响
6.5.1 对放大倍数的影响
①
负反馈
②
在同样的 ib下,ui= ube + uf > ube,所以 Rif 提高。
1) 串联负反馈
--稳定Q点
直流反馈:仅在直流通路中存在的反馈。
3. 直流反馈与交流反馈
直交流反馈
直流反馈
--改善电路的性能
本级反馈——反馈只存在于某一级放大器中
级间反馈——反馈存在于两级以上的放大器之间
模拟电子技术基础(张凤凌主编)第十七讲 深负反馈放大倍数分析
对于集成运放电路, 电压、电流反馈判断如下： 内容回顾
串联反馈和并联反馈的判断
内容回顾
(2)从输入端看,反馈信号与输入信号接在同一节点,则为并联反 馈;反馈信号与输入信号不接在同一节点,则为串联反馈。
电压并联 电流并联
电压串联
电压串联
电压串联
5.2 深度负反馈放大电路放大倍数的分析
Fii、A usf均为正号
Fii If R2 IO R1 R2
Ausf Uo Io(R4 // RL) (1 R1 ) R4 // RL
Us
IfRs
R2
Rs
小结： 掌握交流负反馈四种组态的判断方法 掌握负反馈放大电路的一般表达式 掌握深负反馈放大电路反馈系数和电压放大倍数的求法。
深度负反馈的实质是在近似分析中忽略净输入量。
当电路引入深度串联负反馈时，认为净输入电压可忽略不计。
Ui Uf
当电路引入深度并联负反馈时，认为净输入电流可忽略不计。
Ii If
5.2.2 反馈网络与深度负反馈放大 电路电压放大倍数分析
一、电压串联负反馈
Fuu
UF Uo
R1 R1 R2
A usf
Uo Us
Uo IfRs
1 Fiu
1 Rs
R Rs
四、电流并联负反馈
Fii
If Io
R2 R1 R2
A usf
Uo Us
IoRL IfRs
1 Fii
RL Rs
(1
R1 ) R2
RL Rs
电工学下册课后答案第六版
目录第14章二极管和晶体管3第14.3节二极管 (3)第14.3.2题 (3)第14.3.5题 (4)第14.4节稳压二极管. . . . . . . . . . . . . . . . . . . . . . . . . . . . 5第14.4.2题 (5)第14.5节晶体管 (5)第14.5.1题 (5)第14.5.3题 (6)第14.5.4题 (7)List of Figures1 习题14.3.2图 (3)2 习题14.3.2图 (3)3 习题14.3.5图 (4)4 习题14.4.2图 (5)5 习题14.5.3图 (6)6 习题14.5.4图 (7)14 二极管和晶体管14.3 二极管14.3.2在图1所示的各电路图中，E = 5V ，u i = 10 sin ωtV ，二极管D的正向压降可忽略不计，试分别画出输出电压u0 的波形。
[ 解]图1: 习题14.3.2图(a) u i为正半周时，u i> E，D导通；u i < E，D截止。
u i为负半周时，D截止。
D导通时，u0 = E；D截止时，u o = u i。
(b)u i为正半周时；u i > E，D导通；u i < E，D截止。
u i为负半周时，D截止。
D导通时，u0 = u i；D截止时，u0 = E。
u0的波形分别如图2(a)和(b)所示。
图2: 习题14.3.2图× ×−314.3.5在图3中，试求下列几种情况下输出端电位V Y 及各元件中通过的电流。
(1)V A = +10V ，V B = 0V ；(2)V A = +6V ,V B = +5.8V ;(3)V A = V B = +5V .设二极管的正 向电阻为零，反向电阻为无穷大。
[解]图 3: 习题14.3.5图(1) 二极管D A 优先导通，则10V Y = 9 × 1 + 9V = 9VV Y 9 I D A = I R = = A = 1 10 R 9 × 103A = 1mAD B 反向偏置，截止，I D B = 0(2) 设D A 和D B 两管都导通，应用结点电压法计算V Y ：V Y = 6 5.8 + 1 1 1 11 V = 11.8 × 9 V = 5.59V < 5.8V + + 19 1 1 9可见D B 管也确能导通。
第17章非线性电路
二、回路电流方程的列写 (非线性电阻为流控电阻 )
i1
R1
+
u1
+
i2
U s il1
u2 R2 il2
非线性电阻特性:
i3 +
u3 20i31 3
u3
u1 u2 Us
u2 u3 0
u1 R1il1 u2 R2 (il1 il 2 ) u3 20il123
i
对每一电压值有唯一的电流与
之对应，对任一电流值则可能
有多个电压与之对应(不唯一)。
隧道二极管( 单极晶体管 )具有
0
u 此伏安特性。
压控电阻的伏安特性呈“N”型。
“S”型和“N”型电阻的伏安特性均有一段下倾段，在 此段内电流随电压增大而减小。
i
i
0
u0
u
3 单调型电阻：伏安特性单调增长或单调下降。
P点 (U0 , I0 ) 称为上述电路的静态工作点。
即： Us Rs I0 U0
(2)
I0 g(U0 )
(3)
当考虑信号电源 us ( t ) 存在时( U s 仍作用)，此时 解答可视为在工作点 P(U0 , I0 ) 处产生了电压、电 流的扰动(或称变化量) u1( t ),i1( t，) 此时电路解 答可表示为：
+
u2 (i)
i i1 i2 u u1 u2
u
u'
u1'
u'2
u1'
o
i'
u(i ) u2 (i) u1 (i )
i
在每一个 i 下，图解法求 u ，将一系列 u、i 值连成 曲线即得串联等效电阻 (仍为非线性)。
电子电路中常见的反馈电路问题及解决方法
电子电路中常见的反馈电路问题及解决方法电子电路是电子技术的基础，而反馈电路则是电子电路中常见的一种形式。
反馈电路在电子设备中起到了至关重要的作用，但同时也存在一些常见问题。
本文将讨论电子电路中常见的反馈电路问题，并给出相应的解决方法。
一、电源噪声对反馈电路的影响及解决方法当设计一个反馈电路时，电源噪声是一个常见的问题。
电源噪声会干扰反馈电路的正常工作，导致输出信号不稳定或产生噪声。
为解决这个问题，可以采取以下几种方法：1. 使用滤波器：通过在电源输入和输出端使用滤波电容和电感来滤除电源噪声。
这样可以有效地减少电源噪声的干扰。
2. 使用稳压器：稳压器可以提供稳定的电压输出，减少电源噪声的干扰。
通过使用稳压器，可以降低电源噪声对反馈电路的影响。
二、频率响应不稳定的问题及解决方法频率响应不稳定是另一个常见的反馈电路问题。
频率响应不稳定会导致输出信号在不同频率下出现波动或失真。
针对这个问题，可以采取以下措施来解决：1. 增加补偿电容：在反馈电路中添加合适的补偿电容，可以提高频率响应的稳定性。
补偿电容可以减小幅频特性的波动，使得输出信号更加稳定。
2. 调整反馈网络：根据实际情况，适当调整反馈网络的参数，可以改善频率响应不稳定的问题。
通过合理设计反馈电路的参数，可以使得电路在不同频率下的响应更加平稳。
三、非线性失真的问题及解决方法在某些情况下，反馈电路可能会出现非线性失真的问题。
非线性失真会导致输出信号失真，降低电路的性能。
为解决非线性失真的问题，可以采取以下方法：1. 选择合适的放大器：根据实际需求，选择合适的放大器可以减少非线性失真的发生。
一些厂家生产的放大器具有较低的非线性失真指标，可以提高电路的性能。
2. 进行线性化处理：通过使用线性化技术，可以在一定程度上降低反馈电路的非线性失真。
线性化技术包括使用线性化电路、调整偏置电压等方法，可有效提高电路的线性度。
结论总结一下，电子电路中常见的反馈电路问题包括电源噪声、频率响应不稳定和非线性失真等。
反馈电路

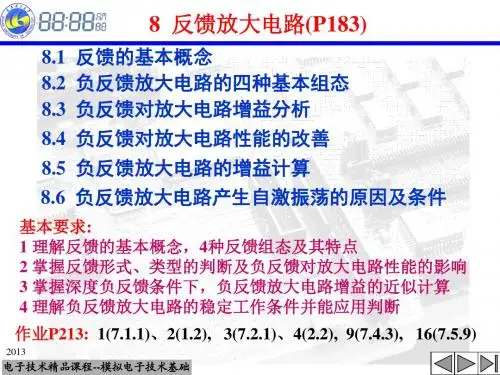

电子技术精品课程--模拟电子技术基础
8.3.1 负反馈放大电路的方框图 1）构成
反馈放大电路 的输入信号
基本放大电路的输入 信号（净输入信号）
输出信号
Xs
变换网络 K
Xi
+ – Xf
Xid
基本放大 电路 A
Xo
信号源
反馈信号
2013
反馈网络 F
电子技术精品课程--模拟电子技术基础
8.3.1 负反馈放大电路的方框图 2）信号的单向化传输
和 输入量 X 并联：反馈量 X f i 接于同一输入端 和 输入量 X 串联：反馈量 X f i 接于不同的输入端
2013
X i
X i X f
X f
X i X f
X i X f
电子技术精品课程--模拟电子技术基础
8.1.5 反馈放大器组态的判断
反馈信号在输出端分为取样电压和取样电流两种方式。 电压反馈：将输出电压的部分或全部取出来回送到放大电路的 输入回路。 电流反馈：将输出电流的部分或全部取出来回送到放大电路的 输入回路。
闭环增益的一般表达式 说明引入负反馈后，闭环增益Af改变了，大小与1+AF有关。
2013
电子技术精品课程--模拟电子技术基础
2）反馈深度的讨论
A A F F 1 A
A 1 AF 反映了反馈对放大电路的影响程度 A
f
称
F 1 A
为反馈深度
F A ， 负反馈，使增益减小。 1 时， A (1) 1 A F
i
I id I
i
V id V
i
I id I
i
第十七章 线性电路简介
第十七章 非线性电路简介17．1 基本概念17．1．1 非线性元件与非线性电路 1． 非线性电阻（1） 定义：线性电阻的电压、电流关系是i u -平面上一条过原点的直线，否则称为非线性电阻，用函数)(i u u =或)(u i i =来表示。
（2） 分类：根据电压与电流的函数关系，非线性电阻可以区别成:电压控制型（电流是电压的单值函数，简称压控型）、电流控制型（电压是电流的单值函数，简称流控型）、单调型（电压是电流的单调函数）。
2． 非线性电感（1） 定义：线性电感的磁链、电流关系是i -ψ平面上一条过原点的直线，否则称为非线性电感，用函数)()(ψψψi i i ==或来表示。
（2） 分类：根据磁链与电流的函数关系，非线性电感可以区别成：电源控制型（磁链是电流的单值函数，简称流控型）、磁链控制型（电流是磁链的单值函数，简称链控型）、单调型（磁链是电流的单调函数）。
3． 非线性电容（1） 定义：线性电容的电荷、电压关系是u q -平面上一条过原点的直线，否则称为非线性电容，用函数)()(q u u u q q ==或来表示。
（2） 分类：根据电荷与电压的函数关系，非线性电容可以区别成：电压控制型（电荷是电压的单值函数，简称压控制）、电荷控制型（电压是电荷的单值函数，简称荷控制）、单调型（电荷是电压的单调函数）。
4． 非线性电路及其工作点用非线性方程描述的电路称为非线性电路，通常是指含有非线性元件的电路；不含动态元件的非线性电路称为非线性电阻电路，描述非线性电阻电路的方程是非线性代数方程；含有动态元件的非线性电路称为非线性动态电路，描述非线性动态电路的方程是非线性微分方程。
工作点：非线性电路的直流解称为工作点，它对应特性曲线上的一个确定位置。
5． 非线性元件的静态参数和动态参数（1） 静态参数：工作点与原点相连的直线的斜率，即：静态电阻：)()(Q i Q u RQ=，静态电感：)()(Q i Q L Q ψ=，静态电容：)()(Q u Q q C Q=。
[笔记]电工学第七版下册知识点和例题总结
![[笔记]电工学第七版下册知识点和例题总结](https://img.taocdn.com/s3/m/936ccdd516fc700aba68fc2b.png)
[笔记]电工学第七版下册知识点和例题总结电工学第七版下册知识点及相关习题摘要秦曾煌主编总体内容概况14章半导体二极管晶体管的基本知识 15章基本放大电路,共发射极放大电路等, 16章集成运算放大器基本运算17章电路中的反馈,主要是负反馈知识, 18章直流稳压电源,整流电路～滤波器～稳压电路,以上为模拟电路～以下为数字电路 20章门电路及其组合,数字进制编码器译码器,21章触发器知识点及对应例题和习题14章6页半导体特性～N型半导体和P型半导体 8页PN结 10页二极管特性例14.3.1 14页稳压二极管例14.4.3 14.23页双极型晶体管例14.5.1习题14.3.1----14.4.2 14.3.6 二极管及稳压二极管导电性14.5.1---14.5.6 14.5.9 双极型晶体管分析 15章38--40页共发射极放大电路～及静态值确定例15.2.145页动态分析例15.3.1 49页输入信号图解分析52页分压式偏置放大电路例15.4.1 60页射极输出器性质71页共模抑制比习题15.2.1---15.2.4 15.2.5 15.2.7 共发射极放大电路15.3.1----15.7.1 15.3.5 15.4.3 偏置放大电路射极输出器差分电路16章95.96页运算放大器 98.99页理想运放例16.1.1100--105页比例运算加减法运算例16.2.3 112页电压比较器例16.3.1 习题16.2.1---16.2.5 16.2.6 16.2.7 16.2.13 比例运算16.3.1～16.3.2电压比较器17章132页正反馈和负反馈的判别 133---136页负反馈的四种类型 141页表17.2.1 负反馈对输入电阻和输出电阻的影响146页 RC振荡电路习题17.1.1---17.2.4 负反馈及类型判定17.2.5,17.3.1～17.2.7～17.2.9负反馈的计算 18章158页单相半波整流电路例18.1.1 159页单相桥式整流电路167页 RC滤波器例18.2.1习题18.1.1--18.1.4 整流电路 18.2.1--18.3.3 滤波和稳压电路18.1.6 18.1.7 18.3.4 直流稳压电源综合 20章222--224页数制的转化 227--229页基本逻辑门电路图20.2.2 20.2.3 20.2.4 231--232页基本逻辑门电路组合图20.2.5 20.2.6 20.2.7 250.251页逻辑代数运算254页逻辑运算实例 259页由逻辑图得状态表例 20.6.1 20.6.2 262页由状态表得逻辑图例20.6.3例20.6.4 269页编码器 273页译码器习题20.1.1 20.1.2 进制转换 20.2.1--20.5.3 门电路逻辑式20.5.4--20.6.6 门电路组合运算 20.5.8--20.5.11 逻辑式和逻辑图的转化20.5.12---20.5.13 逻辑式化简21章298页 RS触发器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
i X
A
o X
i X
— 输入信号 — 输出信号
— 放大系数
上翻 下翻 退出
o X
A
南通大学电气工程学院
《电工学》课程
有反馈的方框图： 比较环节
i + X
i 基本放大电路 X
A
o X
d X i
–
f X
o X f X d X
— — — —
输入信号 输出信号 反馈信号 净输入信号
上翻 下翻 退出
南通大学电气工程学院
《电工学》课程
17.2 放大电路中的负反馈 17.2.1 负反馈的分类
1)根据反馈所采样的信号不同，可以分为电压反馈和 电流反馈。 如果反馈信号取自输出电压，叫电压反馈。 如果反馈信号取自输出电流，叫电流反馈。 2)根据反馈信号在输入端与输入信号比较形式的不同， 可以分为串联反馈和并联反馈。 反馈信号与输入信号串联，即反馈信号与输入 信号以电压形式作比较，称为串联反馈。 反馈信号与输入信号并联，即反馈信号与输入 信号以电流形式作比较，称为并联反馈。
南通大学电气工程学院
《电工学》课程
第17章 电子电路中的反馈
本章要求：
1.能判别电子电路中的直流反馈和交流反馈、正反
馈和负反馈以及负反馈的四种类型; 2.了解负反馈对放大电路工作性能的影响； 3.了解正弦波振荡电路自激振荡的条件； 4.了解RC振荡电路和LC振荡电路的工作原理。
上翻 下翻 退出
南通大学电气工程学院
4. 对并联反馈，净输入电流等于输入电流 和反馈电流之差时，是负反馈；否则是正反馈。
上翻 下翻 退出
南通大学电气工程学院
《电工学》课程
17.2.2
i X
负反馈对放大电路工作性能的影响
+ –
X d
A
F
o X
f X
反馈放大电路的基本方程
X o 开环放大倍数：A X d X 反馈系数：F f Xo
利用瞬时极性法判别负反馈与正反馈的步骤： 1.设接“地”参考点的电位为零。 2. 若电路输入点的瞬时电位高于参考点(对交流为 电压的正半周)，则该点电位的瞬时极性为正(用表 示)；反之为负(用 － 表示)。 3. 若反馈信号与输入信号加在不同输入端(或两个电 极)上，两者极性相同时，净输入电压减小, 为负反 馈；反之，极性相反为正反馈。 4. 若反馈信号与输入信号加在同一输入端(或 同一电极)上，两者极性相反时，净输入电压 减小, 为负反馈；反之，极性相同为正反馈。
R1 u 反馈电压 f R R uo 1 F
上翻 下翻 退出
差值电压 ud =ui – uf
uf 削弱了净输入电压
南通大学电气工程学院
《电工学》课程
2.并联电压负反馈
if
RF
ii +
id
i1 R1 id + –
– if － +
A
uO
ui
–
+
+
F
(b)方框图
R2
(a)电路
RL
差值电流id = i1 – if
上翻 下翻 退出
南通大学电气工程学院
《电工学》课程
1.串联电压负反馈
RF
– uf +
– – + R1 ud ++
ui +
– +
ud uf
A F
uO
ui R2
–
+
RL
–
uo
(a)电路
(b)方框图 设输入电压 ui 为正，各 电压的实际方向如图
(差值电压) —负反馈 取自输出电压— 电压反馈 反馈信号与输入信号在输入端以电压的形式比较 —串联反馈
(a)电路
ui +
– + uo
ud uf
A
F
(b)方框图
iO
+ ui –
R
+ uf –
– 设输入电压 ui 为正，各 电压的实际方向如图 反馈电压uf取自输出 电流 —电流反馈 uf ui io R R
差值电压 ud =ui – uf uf 削弱了净输入电压 (差值电压) —负反馈
反馈信号与输入信号在输入端 以电压的形式比较 —串联反馈
流) —负反馈
反馈电流if取自输出电流—电流反馈 反馈信号与输入信号在输入端以电流的形 式比较 —并联反馈
上翻 下翻 退出
南通大学电气工程学院
《电工学》课程
运算放大器电路反馈类型的判别方法：
1. 反馈电路直接从输出端引出的，是电压反馈； 从负载电阻RL的靠近“地”端引出的，是电流反馈； 2. 输入信号和反馈信号分别加在两个输入端上的， 是串联反馈；加在同一个输入端上的，是并联反馈； 3. 对串联反馈，输入信号和反馈信号的极性相同 时，是负反馈；极性相反时，是正反馈；
《电工学》课程
17.1 反馈的基本概念 17.2 放大电路中的负反馈 17.3 振荡电路中的正反馈
上翻 下翻 退出
南通大学电气工程学院
《电工学》课程
17.1 反馈的基本概念
17.1.1 负反馈与正反馈
一.反馈的概念：凡是将电子电路（或某个系统）输出 端的信号(电压或电流)的一部分或全部通过某种电路 引回到输入端，就称为反馈。
F
d X i X f 净输入信号：X
反馈电路 上式中若三者同相,则Xd = Xi - Xf ,即Xd < Xi , 此时,反馈信号削弱了净输入信号,电路为负反馈。
若 Xd >Xi ，即反馈信号起了增强净输入信 号的作用则为正反馈。
上翻 下翻 退出
南通大学电气工程学院
《电工学》课程
17.1.2 负反馈与正反馈的判别方法
uo 反馈电流 if Rf
– 设输入电压 ui 为正，各 电流的实际方向如图 if 削弱了净输入电流 (差值电流) —负反馈
uo
取自输出电压—电压反馈 反馈信号与输入信号在输入端以电流的形式比 较—并联反馈
上翻 下翻 退出
南通大学电气工程学院
《电工学》课程
3.串联电流负反馈
io – ud – + + + RL R2
上翻 下翻 退出
南通大学电气工程学院
《电工学》课程
4.并联电流负反馈 if RF
+ ui – i1 io R1 – + + － uR
(a)电路
ii +
–
id if
A
F
id
iO
R2
RL R
(b)方框图
设输入电压 ui 为正， 各电流的实际方向如图
差值电流 id = i1–if
if 削弱了净输入电流(差值电
X X X 净输入信号： d i f
X 闭环放大倍数：Af o A X 1 AF i
上翻 下翻 退出
南通大学电气工程学院
《电工学》课程
1. 降低放大倍数 X A X X o f AF f 在 Af 中， Xd Xo Xd 1 AF
