力臂的作图专项训练

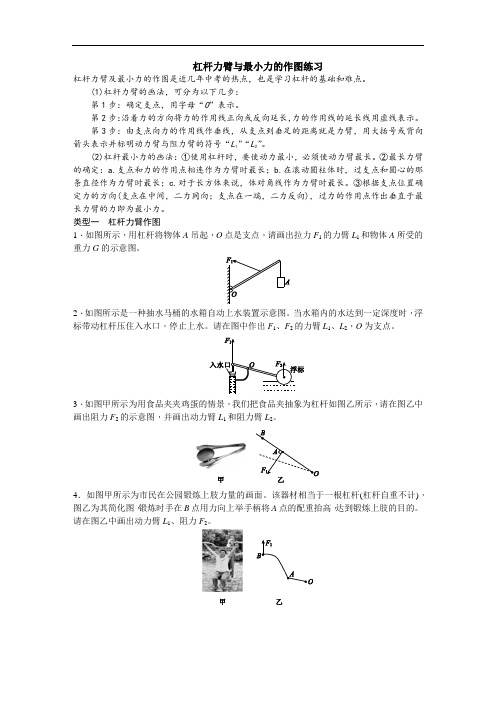

杠杆力臂与最小力的作图练习
杠杆力臂与最小力的作图练习杠杆力臂及最小力的作图是近几年中考的热点，也是学习杠杆的基础和难点。
(1)杠杆力臂的画法，可分为以下几步：第1步：确定支点，用字母“O”表示。
第2步：沿着力的方向将力的作用线正向或反向延长，力的作用线的延长线用虚线表示。
第3步：由支点向力的作用线作垂线，从支点到垂足的距离就是力臂，用大括号或背向箭头表示并标明动力臂与阻力臂的符号“L1”“L2”。
(2)杠杆最小力的画法：①使用杠杆时，要使动力最小，必须使动力臂最长。
②最长力臂的确定：a.支点和力的作用点相连作为力臂时最长；b.在滚动圆柱体时，过支点和圆心的那条直径作为力臂时最长；c.对于长方体来说，体对角线作为力臂时最长。
③根据支点位置确定力的方向(支点在中间，二力同向；支点在一端，二力反向)，过力的作用点作出垂直于最长力臂的力即为最小力。
类型一杠杆力臂作图1．如图所示，用杠杆将物体A吊起，O点是支点，请画出拉力F1的力臂L1和物体A所受的重力G的示意图。
2．如图所示是一种抽水马桶的水箱自动上水装置示意图。
当水箱内的水达到一定深度时，浮标带动杠杆压住入水口，停止上水。
请在图中作出F1、F2的力臂L1、L2，O为支点。
3．如图甲所示为用食品夹夹鸡蛋的情景，我们把食品夹抽象为杠杆如图乙所示，请在图乙中画出阻力F2的示意图，并画出动力臂L1和阻力臂L2。
4．如图甲所示为市民在公园锻炼上肢力量的画面。
该器材相当于一根杠杆(杠杆自重不计)，图乙为其简化图，锻炼时手在B点用力向上举手柄将A点的配重抬高，达到锻炼上肢的目的。
请在图乙中画出动力臂L1、阻力F2。
5．如图是阳阳同学做俯卧撑时的示意图，A点为重心，请画出以O点为支点时重力G的力臂L和水平地面对手的支持力F的示意图。
类型二最小力作图6．画出图中作用在A点的最小力的方向。
7．如图所示，杠杆的N端挂一重物G，在M点施加一个最小的动力使杠杆平衡。
试画出这个最小的动力F1、动力臂L1和杠杆受到的阻力F2。
《力臂》作图题

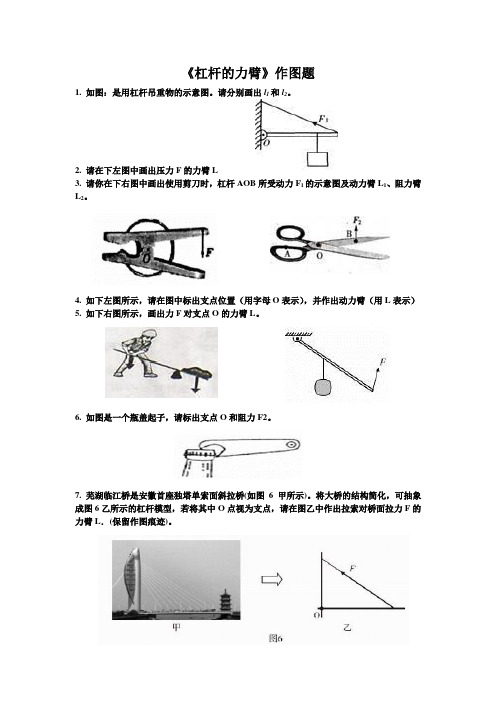

《杠杆的力臂》作图题
1. 如图：是用杠杆吊重物的示意图。
请分别画出l1和l2。
2. 请在下左图中画出压力F的力臂L
3. 请你在下右图中画出使用剪刀时，杠杆AOB所受动力F1的示意图及动力臂L1、阻力臂L2。
4. 如下左图所示，请在图中标出支点位置（用字母O表示），并作出动力臂（用L表示）
5. 如下右图所示，画出力F对支点O的力臂L。
6. 如图是一个瓶盖起子，请标出支点O和阻力F2。
7.芜湖临江桥是安徽首座独塔单索面斜拉桥(如图6甲所示)。
将大桥的结构简化，可抽象成图6乙所示的杠杆模型，若将其中O点视为支点，请在图乙中作出拉索对桥面拉力F的力臂L．(保留作图痕迹)。
8.下左图为用螺丝刀撬图钉的示意图，在图中画出动力F1的力臂l1和阻力F2的示意图．
9.如下右图是一种门锁把手的示意图，O点是把手的转轴，请画出作用力F的力臂L
10.如下左图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂
11.试在下右图中画出Ｆ1和Ｆ2的力臂
12.下左图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．
13. 在下右图中画出并标明Ｆ、G对支点O的力臂
14.如下左图所示是某地区农村居民使用的一种压水器，请在图中画出动力臂和阻力臂。
15.下右图是人们用木棒撬石块的示意图。
撬石块有两种方法：第一种是以B点为点，在C 点用与棒垂直的力F1向下撬；第二种是以A点为支点，在C点用与棒垂直的力F2向上撬。
(木棒自重不计)
(1)在图中画出力F1的力臂。
(2)若石块压在棒上的D点正好是AB的中点，你认为第种方法更省力一些，理由是。
杠杆力臂作图专项习题汇总之欧阳法创编
杠杆力臂作图专项习题汇总一、在物理学中，我们把在的作用下的硬棒叫做杠杆，此硬棒可以是直的，也可以是。
二、影响杠杆的转动效果的因素:三、杠杆的五要素：1、支点：，用字母标出2、动力：，用字母标出3、阻力：，用字母标出4、动力臂：，用字母标出5、阻力臂：，用字母标出四、如何在图中正确地表示杠杆的五要素?1.找出杠杆绕着转动的点---支点；2.找出使杠杆转动的力F1, 注意作用点要画在杠杆上；3.找出阻碍杠杆转动的力F2, 注意作用点要画在杠杆上；4.怎样画力臂呢? 作图步骤如下：（1）先找出支点O ；（2）画出动力和阻力，表明符号F1，F2，找到动力和阻力的作用线；（ 3）过支点O分别做动力和阻力的垂线（标出垂直符号）和（4）用大括号括出指点到垂足的距离——力臂l1（力臂用虚线标出）l2五、怎样画最小的力？（自己在下面写出）六、知道力臂怎样画出力？【具体步骤】：先过力臂作一根垂线（力的作用线），然后作力。
满足的条件：其中一个力使杠杆顺时针转动，另一个力使杠杆逆时针转动，这样才能使杠杆平衡。
二、在下图中，画出动力F1的力臂和阻力F2的示意图, 以及阻力臂。
三、在右图中画出斜面上“不倒翁”受重力的示意图，并画出重力相对于Ｏ点的力臂l1． (黑点表示“不倒翁”的重心)四、 已知力臂做力的示意图。
（1）如下左图，杠杆OA 在力F 1、F 2的作用下处于静止状态，L 2是F 2的力臂，画出F 1的力臂和力F 2。
（2）如下中图所示，杠杆OA 在F 1、F 2两个力作用下平衡，图中已画出了杠杆A 端受的力F 1，如果虚线OO 是力F 2的力臂，请在杠杆上标出F 2的作用点B ，并画出F 2的示意图。
（3）如下右图，杠杆在F 1、F 2的作用下处于静止状态，L 1是的F 1力臂，请画出F 2的力臂和力F 1。
五、作最小（省）的力1．如图所示，O 为杠杆AC 的支点，在B 处挂一小球，AO ＝OB ＝BC ，为使杠杆在水平位置平衡，（1）画出施加在杠杆A 点上最小动力FA 的力臂LA ，并标出FA 的方向；（2）画出施加在杠杆B 点上最小动力FB 的力臂LB ，并标出FB 的方向；（3）画出施加在杠杆C 点上最小动力FC 的力臂LC ，并标出FC 的方向；（4）FA 、FB 、FC 中哪个最小？2．画出使杠杆AB 在图所示位置静止时所用最小力F 的作用点和方向。
力臂的的画法作图题
力臂的的画法作图题1. 如图甲所示，曲杆AOBC自重不计，O为支点，AO＝60cm，OB＝40cm，BC＝30cm，要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂L。
2. 如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图。
3. 如图所示，将棱长为10cm的正方体合金块，用细绳挂在轻质杠杆的A点处，在B点施加力F1=30N时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0．撤去F1，在B点施加力F2时，合金块对地面的压强为1.2×103Pa．（OB=3OA，g取10N/kg）（1）画出F2的力臂．（2）求合金块的质量．（3）求F2的大小．4. 如图所示，不计重力的杠杆OB可绕O点转动，重为6N的重物P悬挂在杠杆的中点A处，拉力F1与杠杆成30∘角，杠杆在水平位置保持平衡，则：（1）在图中画出拉力F1的力臂；（2）求出拉力F1的大小．5. （1）请在图(a)中画出杠杆的动力臂L1和阻力F2．5.（2）在图(b)中杠杆的B点挂一重物，在A点对杠杆施加一个最小力F，使杠杆在图示位置平衡，试画出这个力的示意图和力臂l．（3）请在图(c)中画出滑轮组最省力的绕绳方法．7. 按要求作图：如图所示用一根细绳将杠杆AOB在O点悬挂起来，杠杆AOB可绕O点自由转动，并在B 处挂一重物G，欲在杠杆上施加一最小动力F1，使其在图示位置平衡，作出最小动力F1的示意图和阻力臂L2．8. 在图中作出力F的力臂L．9. 如图所示，画出使轻质杠杆保持平衡的最小的力F及F的力臂L的示意图．10. 在图中分别画出拉力F的力臂L（O为支点）11. 在图中画出拉力F对质点O的力臂L．12. 如图所示，画出力F的力臂L1．。
专题29 力臂及其作图(解析板)
专题29 力臂及其作图力臂是初中物理中一个重要的知识点，是学习杠杆平衡的必会的一个概念，画力臂既是初中的一个难点，又是一个重点，在初中物理的大大小小的各类考试中，特别是在各省市中考中会有考题出现。
有的是单纯的画力臂，有的是结合具体的情景画力臂，考试形式多样。
分值在2分—3分左右。
一、力臂的概念：力臂是从支点到力的作用线的距离，力臂分动力臂和阻力臂，动力臂用L1表示，阻力臂用L2表示，如下图1：1、力臂的物理意义是：表示作用在杠杆上的力的方向对杠杆转动效果的影响，当力的作用线通过支点时，力对杠杆不产生作用效果。
2、作用在杠杆上的一个力的作用点不变，力的方向改变时，它的力臂一般要改变。
3、力臂可能与杠杆重合，也可以不在杠杆上。
例题1 （2022上海徐汇八年级期末）关于力臂，下列说法中正确的是（）A．力臂是支点到力的作用点的距离B．杠杆的长度一定等于动力臂和阻力臂之和C．力臂一定在杠杆上D．有力作用在杠杆上，但此力的力臂可能为零【答案】D。
【解析】力臂是支点到力的作用线的垂直距离，A错误；若不断改变某一杠杆的阻力的作用方向，则阻力臂和动力臂之和会随之发生变化，而杠杆的长度一直是固定不变的，所以杠杆的长度不一定等于动力臂和阻力臂之和，B错误；力臂是支点到力的作用线的垂直距离，若杠杆是弯曲的或力的方向与杠杆方向不垂直，则力臂就不在杠杆上，C错误；当力的作用线经过杠杆支点时，力臂即为零，D正确。
故选D。
考点透视迷津点拨与点对点讲练【点拨】力臂是支点到力的作用线的距离，而不是支点到力的作用点的距离，如图1中，支点到力的作用线的距离是OC，而支点到力的作用点的距离是OA，显然OC≠OA。
对点练：（2021广东深圳中学九年级开学考试）如图所示，杠杆可以绕O点转动，在B点挂一重物G。
C点施加一个水平拉力F1，则F1、F2的力臂分别是（）A．OC和BC B．OA和OD C．OC和OB D．AC和BD【答案】B。
【解析】由图可知，O点是支点，从支点到F1的作用线的垂直距离是OA，即OA为F1的力臂；从支点到F2作用线的垂直距离是OD，即OD为F2的力臂，B正确。
杠杆力臂作图题(题目精选)
)题目精选(杠杆力臂作图题．业作图作杠杆杠（１、如图所示，利用轻质杠杆将重物提升。
请在图上）杆从竖直位置拉到水平位置。
作出杠杆的动力臂（l）和阻力臂（l）21程过中拉力F将提在重物升的）。
（选填：“变大”、“不变”、“变小”OFOGF（第1题图）题图）2（第个一于当相臂手的人，示所图如、２．）杠杆，它的支选填：“省力”、“费力”（点。
请画出图中铅球对手的作用O点在。
当曲肘弯曲将手中的铅球力F的力臂，肌举起时，阻力臂的大小将产生的力，l３、如图所示，请画出阻力F的力臂（）22 F）的作用线。
（并作出动力臂为l的动力11FOFO题图）3（第题图）4第（将一根粗细均匀的硬棒从水平如图所示，４、始终与棒垂直，地面抬起，所用的力F）和阻力臂l请画出图示位置的动力臂（1选（ l（将F在抬起的过程中力。
）2．填：“变大”、“不变”、“变小”）。
）５、如图所示，请画出铡刀上的动力臂（l1如果把在把物体铡断时，l）。
和阻力臂（2则所用的力物体向铡刀的内侧移动一点，选填：“变大”、“不变”、“变（将）。
小”AF BF OGO（第5题图）题图）6（第能绕与地面的接触６、如图所示，杠杆AOB 端A，在端挂上重物转动。
在点OBG使杠杆在图施加一个与，FOA垂直的力）和阻力示位置平衡。
请画出动力臂（l1的方向转动到竖直臂（Fl。
如果把力）2．为了使杠杆仍向下，则在转动的过程中，在原来的位置平衡，力F的大小必须）。
（选填：“变大”、“不变”、“变小”为支点，为轻质杠杆，O７、如图所示，AO端挂一20N=OB，在杠杆的物OA AOB体，要使杠杆在图示位置平衡，则C并把至少端施加的G个力的作用线在图上画出。
题图）（第8AO3B题图（第处为杠杆８、如图所示，OACB的支点，在，为使杠杆在OBAO挂一个物体，=BC=画出施加在杠杆上最小动图示位置平衡，的作用线。
l，并画出F力F的力臂111简单机械就有了许多巧妙的在我国古代，９、城墙外的护城河上安装的吊桥装置应用A请标明吊桥被就是一个例子如图所示阻力的及阻力l拉起时的动力2O吊桥的重力，其重心在吊桥的中心（第10题图））F吊O题图）9（第动力作用、如图所示，10使用羊角锤拔钉子，点。
简单机械 力臂、滑轮组作图练习1
力臂、滑轮组绕线作图1.请画出下列各图中力所对应的力臂．图1 图2 图32.使用钓鱼竿的示意图4，O为支点，F1是手对竿的作用力，F2是鱼线对竿的作用力，画出F1、F2的力臂．3.请在图5中，画出螺丝刀撬图钉的力F1及所受阻力F2的力臂L1和 L2.4. 如图6所示，画出作用在铡刀手柄上的力F的力臂L．图4 图5 图65.请在图7中画出人做俯卧撑时动力支持力的力臂和重力的力臂分别标为L1和 L2．6.如图8所示，人的手臂相当于一个杠杆，它的支点在O点．请画出图中铅球对手的作用力F的力臂L．图7 图87.轻质杆OA的A端挂一重物，在绳子拉力作用下保持静止，请画出图9中绳对A点的拉力F1及对应的力臂L1．8.如图10所示，为了让杠杆静止在图中位置，请画出在A点所施加的最小动力F及其力臂L．图9图109.请画出利用如图11所示滑轮组提升重物时的两种绕线方法．10.站在地面上的人，利用图12中的滑轮组提升重物，请画出绕绳方法．（要求图中滑轮都使用）图11 图1211.如图13所示，请根据弹簧测力计拉力的方向，画出滑轮组的绕线．12.用如图14所示的滑轮组提升重物，要求绳子自由端移动的距离是物体上升距离的2倍，请在图上画出绕线的方法．图13 图1413.如图15所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法．图1514.（2012•广州）以O 为支点质量忽略不计的杠杆挂上10N 重物A，杠杆同时还受另一个大小与F A 不等、竖直向上的力F B作用，处于平衡．在图中画出：（1）F A的力臂l A；（2）F B的示意图并标示它的大小．15.如图，要用一个最小的力把圆木推上台阶，在图中画出这个力，并标出它的力臂．。
杠杆作图专题训练
杠杆作图专题训练
一、作力臂
1．如下图所示,在图中分别画出力F 1和F 2和力臂L 1和L 2。
4．（1）如图所示，杠杆
AO(O 是支点)受到绳子的拉力F 和重物的拉力G 的作用等，试画出并标明力F 、G 对支点O 的力臂．
（2）如图OA 是一根能绕O 转动的杠杆，在图中作出力F 的力臂
图4
（3）如左图中ABO 可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所
受阻力的示意图。
二、已知力臂作力
10．（1）如下图，杠杆OA 在力F 1、F 2的作用下处于静止状态，l 2是F 2的力臂，
画出F 1的力臂和力F 2
（2）如图所示，杠杆OA 在F 1、F 2两个力作用下平衡，图中已画出了杠杆A 端
受的力F 1。
如果虚线OO ,是力F 2的力臂，请在杠杆上标出F 2的作用点B ，并画出力F 2的示意图。
三、作最小（省）的力
11．画出使杠杆AB 在图所示位置静止时所用最小力F 的作用点和方向。
21、在下图中画出使轻质杠杆保持平衡的最小的力F 的示意图（要求保留徽图痕迹）.
1。
杠杆力臂作图练习201309
初三物理练习题《简单机械——力臂作图》
班级 姓名
1．在下图中分别画出力F1和F2对支点0的力臂L1和L2。
2、（1）如图ABO可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受
阻力的示意图。（2）如下中图是自行车的刹车手柄示意图，请画出动力和阻力的力臂。
F2
F1
O
F
1
F
2
图3
图2
3．如图3，杠杆OA在力F1、F2的作用下处于静止状态，l2是F2的力臂，画出
F1的力臂和力F2。
4、如图4是一个绕O点转动的杠杆，已知阻力F2的方向，以及动力F1的力臂，
在图中补全F2的力臂以及动力F1。
5．如图5所示，使用羊角锤拔钉子，动力作用在锤柄上A点. 请作出拔钉子时所用
最小动力F的示意图.
6．如图6所示，杠杆处于平衡状态，力Ｆ的力臂是 （ ）
A．ＯＡ Ｂ．ＯＣ Ｃ．ＯＤ Ｄ．ＯＦ
7、 如图所示，O为杠杆AC的支点，在B处挂一小球，AO=OB=BC，为使杠杆
在水平位置平衡，画出施加在杠杆上最小动力F1的力臂L1，并标出F1的方向。
8、图8为揭开井盖的示意图，O为支点，请在图-1中画出拉力F的力臂L.
Ａ
Ｂ Ｃ Ｄ
Ｆ
G
O
图4
图5
图6
图7
图8
力臂作图题ppt课件
例7：如图1，王师傅想用最省力的方法把一个铁 桶推上台阶，请在图1中画出这个力的示意图
7
作图题：作出力臂 例1：如图甲所示的钢丝钳,其中A是剪钢丝处,B为 手的用力点,O为转动轴（支点）,图乙为单侧钳柄 及相连部分示意阁．请在图乙中画出钢丝钳剪钢丝 时的动力臂和阻力F2
8
例2：请画出图中拉力F对支点O的力臂L1，阻力 臂L2
3ห้องสมุดไป่ตู้
例4：O是杠杆BOA的支点，A点所挂物体的重力 为G，请在图中画出要使杠杆在水平位置平衡时的 最小的力
4
例5：如图所示，使用羊角锤拔钉子，动力作用在 锤柄上A点。请作出拔钉子时所用最小动力F的示 意图和它的动力臂l1。
5
例6：图1是使用道钉撬的示意图，请在图中画出 最省力的力的示意图，并作出相应的力臂
9
例3：某剧组为拍摄需要，设计了如图所示的装置 来改变照明灯的高度．轻质杠杆ABO可绕O点转动， 在图中画出ABO所受阻力F2的示意图，并画出动 力臂L1和阻力臂L2
10
例4：如图所示，是一台简易吊车的示意图，请画 出支点O和F1、F2的力臂L1、L2
11
例5：如下图中ABO可看成杠杆，O为支点，请在 图中画出该杠杆的动力臂和所受阻力的示意图．
作图题：最小力的画法 例1：如图所示，请在A点画出能使杠杆OA在图示 位置保持平衡的最小拉力的示意图。
1
例2：在杠杆上的A点挂一重物，在C点对杠杆施 加一个最小的力，使杠杆平衡在图中所示的位置. 试画出这个力的示意图和力臂.
2
例3：在图中，O为支点，画出使杠杆保持平衡的 最小力F（保留作图痕迹）
12
例6：完成下列作图（6分） （1）如图甲所示，作 出：①水桶M所受重力的示意图；②以O为支点， 力F的力臂L
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
力臂的作图练习
1．如下图所示，在图中分别画出力F1和F2对支点0的力臂L1和L2。
2.作出下列实物中的力臂：
B
A
O
F
F2
F1
O
3．已知力臂做力的示意图。
（1）如下左图，杠杆OA在力F1、F2的作用下处于静止状态，l2是F2的力臂，画出F1的力
臂和力F2
（2）如下中图所示，杠杆OA在F1、F2两个力作用下平衡，图中已画出了杠杆A端受的力
F1。如果虚线OO,是力F2的力臂，请在杠杆上标出F2的作用点B，并画出力F2的示意图。
（3）如下右图，杠杆在力F1、F2的作用下处于静止状态，l1是F2的力臂，画出F2的力臂和
力F1
4、作最小（省）的力
1．如图所示，O为杠杆AC的支点，在B处挂一小球，AO＝OB＝BC，为使杠杆在水平位置平
衡，（1）画出施加在杠杆A点上最小动力FA的力臂LA，并标出FA的方向
（2）画出施加在杠杆B点上最小动力FB的力臂LB，并标出FB的方向
（3）画出施加在杠杆C点上最小动力FC的力臂LC，并标出FC的方向
（4）FA 、FB 、FC 中哪个最小
2．画出使杠杆AB在图所示位置静止时所用最小力F的作用点和方向。
3．如下右图所示，使用羊角锤拔钉子，动力作用在锤柄上A点. 请作出拔钉子时所用最小
·
O
A
O
,
F
1
B C A O
△
动力F的示意图.
4．在下图中，分别画出向上、向下用力撬动大石头最小力的作用点和方向。并比较二次最
小力的大小，得到真正的最小力。
4．如图示，小红想把长方形木箱向右推倒，画出最小力及力臂；
5．如图示，用以杠杆撬一块石头，杠杆上A点是动力的作用点，动力可以向上，也可以向
上，还可以朝其它方向，当动力方向向下时，在图上标出杠杆上的支点O点，在杠杆上作出
最小的动力F；
6．如图所示，在水平位置平衡的轻质衣架，搭上一条毛巾后，要使其在此位置仍保持平衡，
请在A点画出应施加的最小力F与力臂L．
7．现将一石磙推上台阶，请你在图上画出最小力的示意图．
向上用力 向下用力
8．如图所示，硬质杠杆AOB上挂一重物G，O为支点，请你在杠杆AOB上作出使重物在图示
位置静止时的最小力F及其力臂。
9．如图所示，均匀杆可绕O转动，在力F作用下静止在水平位置，L为F的力臂，请在图
中作出杆重力G示意图和力F的方向．
10．如图所示，一根粗细不均匀的木棒放在地面上，如果用始终垂直
于棒，并作用于粗端的力F缓缓把棒抬起，则（ ）
A．F将越来越大 B．F不变
C．F将越来越小 D．F先变大，后变小
11．如图所示，一根粗细均匀的木棒，在其一端用竖直
向上的力F缓慢将木棒抬起，则F的大小（ ）
A． 始终不变 B． 由小变大
C． 由大变小 D． 不能确定F大小的变化规律
12如下左图所示，重为G的均匀硬棒悬于O点成竖直，现在下端施一水平拉力让棒缓慢转
过θ角，在棒转动的过程中（ ）
A．动力臂逐渐变大 B．阻力臂逐渐变小C．动力逐渐减小 D．动力逐渐变大
13．如上右图所示，用一个可以绕O点转动的硬杆提升重物，若在提升重物的过程中动力
F
始终沿水平方向，则在如图所示的过程中，动力F（硬杆重力忽略不计）（ ）
A．由小变大 B．由大变小 C．先变大后变小 D．保持不变
14.如下左图图所示，O为杠杆的支点，为了提升重物A，用一个跟杠杆始终保持垂直的力F，
使杠杆有竖直位置旋转到水平位置，在这个过程中（ ）
A．杠杆始终是省力的 B．杠杆始终是费力的
C．杠杆先是省力的后是费力的 D．杠杆先是费力的后事省力的
15.如上右图所示，杆OB的O端用铰链（可自由转动）固定在竖直壁上，杆的中点挂一重
物G，杆的B点受水平拉力F而平衡，若拉力F沿逆时针方向逐渐转向竖直方向，而保持
OB
在原位置平衡，则在此过程中F将（ ）
A． 大小保持不变 B．逐渐变大 C．逐渐变小 D．先变小后变大
16.如图所示，杠杆AB可绕O转动，绳AD连在以A为圆心的弧形槽MN上，D球可以在
MN上自由滑动，在D球从N
向M滑动过程中杠杆仍能保持平衡，则绳AD对杠杆的拉力
变化情况是（ ）
A．变大 B．变小
C．先变大后变小 D．先变小后变大
