多媒体设备中控与使用说明
多媒体教室使用方法
七、上课结束，应按“关机步骤”规程操作， 关闭仪器设备全系统电源，做好设备清理， 锁好控制台。
一、功能型中央控制系统操作步骤 一、开机 1、插入延时开关钥匙牌，开启总电源，“台式PC”指示灯亮； 2、按一下中控功能面板上的“系统开”按钮，启动设备电源； 3、按一下中控功能面板上的“投影”按钮，打开投影机电源并且降下投影幕； 4 4、按一下扩展面板上的“电脑电源”按钮（红色按钮），打开电脑。 二、使用 1、输出信号默认为台式PC信号； 2、通过选择中控面板上的相应信号按钮，可以进行切换（如：台式PC、手提PC、展示台、 影碟等） 3、打开展示台柜盖，按展台升降按钮，展示台将自动升降 三、关机 1、按一下中控功能面板上的“投影”按钮，关闭投影机电源并且升上投影幕； 2、关闭电脑电源； 3、按一下中控功能面板上的“系统关”按钮，系统会延时3分钟后自动断电，关闭设备电 源。
（1）使用电脑：按桌面控制面板“投影机控制”栏“电脑” 键，投影信号即为计算机信号。 （2）使用手提电脑：接上手提电脑后，按桌面控制面板 “投影机控制”栏“手提电脑”键，投影信号即为手提电脑 信号。 （3）使用展示台等视频设备：①按桌面控制面板“设备 选择”栏选择相应设备，通过面板的控制块中的相应按钮可 以实现各项功能。②按“投影信号”栏选择与设备对应的投 影信号。③按桌面控制面板“投影机控制”栏“视频”键， 投影信号即为视频信号。 （4）视频信号之间的切换：可在“投影信号”栏选择与 设备对应的投影信号即可。
二、使用
1、开启电脑。 2、操作“音量”按钮，按下“＋”或“－” 按钮调节音量大小。 3、课间如不用多媒体设备，按下投影机“关” 和电动幕“升”按钮；重新使用投影机按下 “开”和电动幕“降”按钮。
三、关机
1、首先操作电脑鼠标退出系统。 2、按下投影机“关”按钮，关闭投影机。 3、按下“系统关”按钮，使系统停止工作。 注意：切忌不能立刻关闭教室的总电闸，以 保证投影机风扇开柜门，插入延时开关钥匙牌，接通电源； 2、按下“系统开”按钮，使整个系统进入预备工 作状态； 3、在投影机按钮组合中按下“开”按钮，放下屏 幕； （1）按下“视频”按钮后，选择“影碟机”或 “展示台”切换视频信号； （2）按下“RGB”按钮后，选择“电脑”或“笔记 本”切换数字信号；
2011款悦达起亚智跑车中控台说明书
2011款悦达起亚智跑车中控台说明书【引言】2011款悦达起亚智跑车中控台说明书，是为了让车主更好地了解和掌握车辆中控台的各项功能。
正确使用中控台设备，不仅能提高驾驶过程中的便捷性和舒适度，还能确保行车安全。
因此，请车主在购车后认真阅读并遵循本说明书。
【中控台功能概述】2011款悦达起亚智跑车中控台设计简洁大方，集成了多种实用功能。
主要包括以下几个部分：1.空调控制区域：负责调节车内温度、风速和风向等；2.音响系统：支持CD、MP3等格式，提供多媒体娱乐功能；3.导航系统：高清晰触摸屏，提供精确导航指引；4.车辆设置：包括车辆状态、行驶数据等信息展示；5.安全气囊开关：控制安全气囊的开启与关闭。
【操作说明】1.空调控制：按压相应按钮，调节风量、温度和风向；2.音响系统：插入CD或MP3，通过按钮进行播放、暂停等操作；3.导航系统：触摸屏幕，输入目的地，系统将自动规划路线；4.车辆设置：查看车辆状态信息，如油耗、电瓶电压等；5.安全气囊开关：根据需求选择开启或关闭安全气囊。
【注意事项】1.请勿在行驶过程中操作中控台设备，以免分散注意力；2.操作中控台设备时，确保双手保持在方向盘上；3.遇到不明示的操作问题，请查阅说明书或咨询专业人士；4.定期检查中控台设备，确保其正常工作。
【常见问题解答】1.问：如何调整中控台亮度？答：中控台亮度可以通过车辆设置界面进行调整，以适应不同光线环境。
2.问：如何使用蓝牙连接手机？答：请确保手机支持蓝牙功能，并在中控台屏幕上选择蓝牙连接即可。
【安全提示】中控台设备是为了提高驾驶便利性和舒适度，但请在行驶过程中务必保持注意力集中。
遇到紧急情况时，请立即采取制动措施，确保行车安全。
【结束语】希望车主能够认真阅读本说明书，熟练掌握中控台各项功能，充分发挥车辆性能，确保行车安全。
在使用过程中，如有任何疑问，请及时联系悦达起亚售后服务，我们将竭诚为您解答。
祝您驾驶愉快！。
教室多媒体设备操作规程教程
教室多媒体设备操作规程（教程）教室多媒体设备是我校重要的教学设施，是比较贵重的财产，同时也是比较娇嫩的设备，对使用操作有严格的要求，在使用过程中必须严格按要求操作，否则会严重影响设备使用寿命，甚至引起设备损坏，造成不必要的损失。
为保证安全使用多媒体设备，避免人为损坏，特制定本操作规程，望所有师生认真对待，严格遵守。
设备名称数量数码投影机1多媒体音箱1对实物展台1多媒体电脑（包括主机、显示器、鼠标、键盘）1套中央控制器（中控）1多孔插座1电动银幕1如有设备缺失或工作不正常，应停止使用，并立即上报信息处处理。
2、开启电源：检查无问题后，按下多孔插座上的开关，开启电源，按下中控上的“上课”按钮，中控系统将发出指令，进行如下操作：电动屏幕降，投影机通电并自动打开。
如果投影机未能自动打开，可按下中控左下方投影控制对应的“ON”来打开投影机。
3、信号切换：如需使用电脑，按下中控的“台式电脑”按钮，选择电脑信号；如需使用实物展台，则按下中控的“手提电脑”（或后贴的“数字展台”）按钮，不要选中控左侧的“展台”按钮，这是为模拟信号的展台提供的。
4、投影机控制：在使用过程中，可以对投影机进行信号选择、开关投影机等操作。
a、投影机的信号选择：教室多媒体设备视频输出均为数字信号，没有配置影碟机等模拟输出设备，投影机信号应固定选择在“VGA”，不要选择“VIDEO”。
b、投影机灯泡的开关：如需临时开关投影机，可使用“投影控制”对应的“ON”和“OFF”来分别控制。
打开投影机按“ON”；关闭投影机按“OFF”，要按两次。
5、电动屏幕控制：中控的“屏幕控制”对应的三个按钮可以控制电动屏幕的升降。
“↓”、“↑”、“■”分别代表屏幕的“下降”、“上升”、“停止”。
6、音量控制：只有电脑提供了声音输出，而且没有通过中控系统，所以如果需要调节声音大小，只需在电脑上调节即可，中控上的“音量控制”不起作用。
注意：在中控上的所有操作都要在按“上课”按钮后才起作用。
鸿合电子白板多媒体教室操作说明和注意事项
多媒体教室操作说明及注意事项一、多媒体开启设备操作顺序1、打开讲台柜门，合上总电源空气开关；2、按中控面板上键打开中控系统电源；3、按中控面板上键开启投影机；4、按电脑电源开关开启电脑；5、打开黑板的滑板即可使用白板。
二、多媒体关闭设备操作顺序1、按中控面板上键关闭投影机；2、电脑关机；3、按中控面板上键关闭系统电源；4、合上黑板的滑板并锁好黑板；5、确认投影机指示灯为红灯后，断开总电源空气开关；6、收拾好台面的遥控器,白板笔等配件，锁上讲台柜门。
三、多媒体设备投影机注意事项在投影机要在室内有可供使用的稳定交流110～220V(50/60HZ)电源，线路具备一定的承载能力,有良好的自然通风, 室内环境温度在0 - 40°C范围内和相对湿度是0 - 40°C时10～95%（最大），无凝结环境工作。
1、切勿安装在产生强磁场的设备附近或易受大量灰尘和泥土侵袭的区域，避免阳光直接照射；2、投影机使用需要远离热源，不要堵塞投影机上通风的狭缝和开口；3、投影机使用要远离水或潮湿的器件，不要让物品或液体进入投影机；5、投影机关机时必须等待电源指示灯为红灯后（让投影机灯泡完全散热），才能断开电源开关；7、投影机在长期不使用时，须断开投影机的电源；8、请不要频繁开关投影机，切勿在电源关闭过程刚完成又立即打开投影机电源（如课间十分钟就不要关闭投影机）；9、清洁时使用干布和毛刷，必要时可用电子产品专用清洁喷剂喷到干布上擦拭机器外表污垢，用毛刷清洁通风口狭缝的灰尘；10、投影机只应相关服务人员进行维修，用户不可自行维修和打开机器。
四、电子白板注意事项1、不要拿水性笔和油性笔在板面书写；2、不要用坚硬、尖锐的物品划伤板面；3、不要频繁插拔白板USB线。
4、用拧干的湿布擦拭板面，保持板面干燥洁净；5、白板笔不要摔落和敲打，防止损坏内部电路；6、白板笔使用无效时，先确认白板与电脑是否连接上，再检查白板笔电池；7、白板笔使用时位置偏差大，可先调整投影机图像投正并投满白板后，再重新定位。
艾威康 MCS-500x系列多媒体中央控制系统 说明书
MCS-500x系列多媒体中央控制系统系统概述MCS-500a/nMCS-500b/mMCS-500a、MCS-500b为可扩展型本地中央控制器MCS-500n、MCS-500m为网络型中央控制器MCS-500x系列中控产品是集艾威康公司多年技术经验，并根据市场需求，为经济型多媒体教室专门研发的一系列多媒体中央控制产品。
该系列产品在设计上结合中控产品特点，融入全新的设计理念，重新优化了软、硬件和部分接口，金属外壳简洁美观，控制面板清新时尚，是性价比极高的智能化多媒体中央控制系列产品。
MCS-500x系列产品采用高可靠的工业级处理器及模块化设计，技术成熟，具有功能先进、稳定可靠、操作简单、安装方便、智能化程度高，易扩展等特点，是经济型多媒体教室的最佳选择。
该系列产品包括本地中央控制器和网络中央控制器两大类共四款产品。
功能对比列表设备连接示意图系统特点1.保护投资者利益——模块化设计，可平滑升级在本地中控MCS-500a直接插入网络模块，即可升级成网络中控MCS-500n在本地中控MCS-500b直接插入网络模块，即可升级成网络中控MCS-500m 2．防止未经授权的操作——锁键盘功能在控制面板外露的应用环境中，此功能可防止未经授权的操作。
3．自动诊断，快速排除故障——系统具有自检功能当系统出现故障时，通过面板指示灯，即可判断系统故障所在。
4．施工简易，维护方便——系统对投影机自动配置无需专业技术人员现场操作，用户即可更换各种品牌的投影机型号。
5．特别适合电压波动大的应用环境——稳压范围宽采用独特的电源稳压技术，稳压性能好。
6．系统稳定性高——采用工业级芯片，适应各种恶劣环境7．保障用户使用安全——本系列产品已通过阻燃实验测试，并通过3C认证8．对外围设备进行安全保护，降低设备故障率——独特的串口电路保护技术9．节能——采用低功耗元器件。

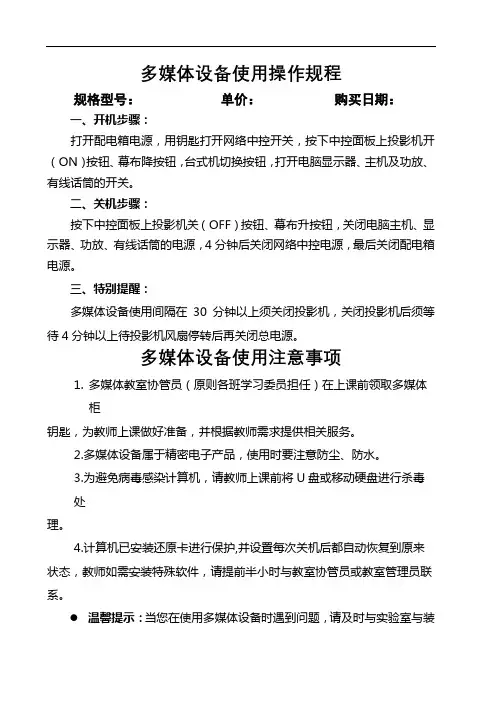

多媒体设备使用操作规程【模板】
多媒体设备使用操作规程
规格型号：单价：购买日期：
一、开机步骤：
打开配电箱电源，用钥匙打开网络中控开关，按下中控面板上投影机开（ON）按钮、幕布降按钮，台式机切换按钮，打开电脑显示器、主机及功放、有线话筒的开关。
二、关机步骤：
按下中控面板上投影机关（OFF）按钮、幕布升按钮，关闭电脑主机、显示器、功放、有线话筒的电源，4分钟后关闭网络中控电源，最后关闭配电箱电源。
三、特别提醒：
多媒体设备使用间隔在30分钟以上须关闭投影机，关闭投影机后须等待4分钟以上待投影机风扇停转后再关闭总电源。
多媒体设备使用注意事项
1.多媒体教室协管员（原则各班学习委员担任）在上课前领取多媒体
柜
钥匙，为教师上课做好准备，并根据教师需求提供相关服务。
2.多媒体设备属于精密电子产品，使用时要注意防尘、防水。
3.为避免病毒感染计算机，请教师上课前将U盘或移动硬盘进行杀毒
处
理。
4.计算机已安装还原卡进行保护,并设置每次关机后都自动恢复到原来状态，教师如需安装特殊软件，请提前半小时与教室协管员或教室管理员联系。
温馨提示：当您在使用多媒体设备时遇到问题，请及时与实验室与装
备服务中心教室管理办公室联系：刘东（********、********），勇金全（********），袁金成（********），马金萍（********）。
多媒体教室设备使用操作规程
多媒体教室设备使用操作规程1. 引言多媒体教室是现代教育中一种重要的教学辅助设备，它提供了丰富的多媒体资源和功能，可以大大增强教学效果。
为了保证多媒体教室设备的正常运行和合理使用，特制定本操作规程。
本规程适用于多媒体教室设备的使用者，包括教师和学生。
2. 设备概述多媒体教室设备包括：•投影仪：用于将讲解内容投射到屏幕上，实现投影播放功能。
•电脑主机：用于运行多媒体教学软件，控制投影仪和音响。
•屏幕：用于显示投射内容。
•音响：提供音频播放功能。
•触摸屏：用于控制电脑主机和设置教学环境。
3. 操作步骤3.1 开启多媒体教室设备1.打开电脑主机，并登录操作系统。
2.打开投影仪电源，并等待投影仪亮起。
3.打开音响电源，并调整到合适的音量。
3.2 投影仪设置1.使用触摸屏控制电脑主机，打开多媒体教学软件。
2.在软件界面中找到投影仪设置选项。
3.根据需要，设置投影仪的分辨率、投影模式等参数。
4.调整投影仪的焦距和投射位置，使投影内容清晰可见。
3.3 屏幕显示1.确保屏幕已正常连接到投影仪。
2.在电脑主机上设置屏幕显示模式，选择投影模式。
3.根据需要，调整屏幕显示的亮度和对比度。
3.4 音响设置1.使用触摸屏控制电脑主机，打开音频播放软件。
2.确保音响已正常连接到电脑主机。
3.调整音响的音量和音效，使音频播放清晰响亮。
3.5 教学操作1.在电脑主机上选择教学资源，如教学视频、教学课件等。
2.将教学资源投射到屏幕上。
3.使用触摸屏控制电脑主机，操作教学资源，如播放视频、切换课件等。
4.根据需要，调整投影仪和屏幕的显示参数，以满足教学需求。
3.6 关闭多媒体教室设备1.关闭音响电源，并拔除电源插头。
2.关闭投影仪电源，并拔除电源插头。
3.关闭电脑主机，确保正常关机。
4.关闭多媒体教室设备的其他附属设备。
4. 注意事项•在使用多媒体教室设备前，请仔细阅读设备的说明书，并按照要求正确操作。
•在使用多媒体教室设备时，请保持设备及周围环境的清洁，避免故障和损坏。
鹏畅P2000A多媒体智能集中控制器MP670使用说明书
一、控制面板介绍图1.2.1 控制面板（1）按键区（4）笔记本音视频输入（2）笔记本网络接口（5）笔记本外接电源（3）USB接口（6）简要使用说明三、中控后接口介绍图1.3.1 中控后接口(1) 220V电源输入（7）显示器RGB输出（13）台式机RGB输入（2）220V电源输出（8）投影机RGB输出（14）话筒输入（3）电动幕布（9）USB输入（15）投影机控制/写码（4）音视频输出（10）电动门控（16）红外学习（5）展台/卡座音视频输入（11）展台RGB输入（17）网络转接/网络模块(6)DVD音视频输入（12）台式机音频输入（18）代码选择第二章中控的安装和设置一、装前须知1.开孔尺寸安装中控之前要在讲台合适位置开一个“212×105mm”的方孔，桌面以下深度要大于270mm，以方便各种连接线的接入。
2.“投影机控制/写码”接口的定义及使用要对投影和其他设备进行控制，必须熟悉中控“投影机控制/写码”接口的定义。
图 2.1.1 控制口如上图是中控“投影机控制/写码”接口的示意图，其中1—电脑控制，2—TXD,3—RXD，5—GND，6—讲台门控，8—红外，其功能如下功能中控端其他设备端控制投影机（RS232）2 （数据发送）投影机接收（RXD）5 （数据地）投影机数据地（GND）控制电脑开关 1 （电脑开关）电脑开关的信号端（一般为高电平）5 （数据地）电脑开关的另一端（数据地）门控 6 （门控检测）讲台门控开关的任意一端5 （数据地）讲台门控开关的任意一端控制投影机（红外）8 （红外发射）红外发射二极管的正端5 （数据地）红外发射二极管的地写码2 （数据发送）2（电脑数据接收）3 （数据接收）3（电脑数据发送）5 （数据地）5（电脑数据地）幕布接口的定义①幕布插座接口采用中控内部控制供电方式，无需再外接电源给幕布供电。
幕布的升、降、公共端按照下图所示连接。
图2.1.2 幕布接口②请确认在中控断电的情况下连接电动幕。
多媒体平台使用说明
※启动操作 1）用钥匙开启电教讲台台面锁，设备电源通电。
2）按下中控面板的系统“ 启动投影机。 3）按下计算机电源开关“
”，再按投影机“
”按钮，
”（绿色按钮），启动计算机。 ”，打开双笔应用程序。
4）鼠标双击电脑桌面的图标“
多媒体设备启动操作介绍
※关闭操作 1）按下中控面板的投影机“ 投影 ”按钮，连续按2次 ，关闭投影机，抬头观察
■移动硬盘和U盘使用: 不需接驳到电脑主机上,只需插入 USB接口中,即插即用。
■使用话筒： 将麦克风接入中控台话筒输入接口即 可
控制模式：退出白板，进入对电脑上其他软 件控制的模式。
窗口模式：进入白板模Leabharlann ，能够运用白板软 件里的各种功能。
注解模式：对电脑上其他任何软件的页面进 行注解，只能使用白板软件里的 普通笔功能。
机灯盖是否正常关闭，此时投影机电源指示灯在闪烁。
2）关闭计算机。 3）观察投影机电源指示灯不闪了，才能按下中控面板的系统“ 4）用钥匙开闭电教讲台台面锁，设备电源断电。
”
操作台面功能 ■手提电脑的使用操作步骤: a. 将手提电脑放于中控台面； b. 将手提电脑的图象和声音直接用VGA线 和3.5音频连接线直接连接到GD-WJ102外接模 块中,即可使用。
A幢阶梯教室多媒体操作说明
A幢阶梯教室多媒体操作说明
上课：
按中控面板“电源”键开投影机，按电脑电源开关（讲台左下角电脑柜内，开关在顶部右侧）开电脑；
下课：
正常关闭电脑，再按中控面板“电源”键关投影机，中控面板双红灯开始闪烁后即可，不必等待。
系统已设定好，正常情况下不需要按其他键即可工作；为保障设备良好运行，请教师下课后关闭设备。
注意：（1）电脑启动到桌面前，不能插U盘，否则不能正常启动；
（2）设备已设定好，如偶然出现投影机不能正常显示图像，请按中控面板“RGB”键或遥控器“RGB”键（遥控器教休室和A104有）切换信号通道即可；
（3）使用笔记本电脑时，需接好讲台上笔记本电脑VGA信号线，然后将按中控面板上标有“笔记本”的按键，两个“笔记本”按键分别控制显示器和投影机，可根据需要切换；
（4）话筒无声时，请先检查话筒电源指示灯是否亮，如不亮或很暗请联系楼层管理员换电池；
（5）电脑无声时，请按中控面板右侧中部标有小喇叭处的“+”“-”符号增减音量，连续按直到合适为止；
（6）电脑光驱并非为播放影碟设计，连续播放影碟会造成光驱内部过热，读碟能力下降或不能读碟，请上课教师尽量将视频拷入U
盘或移动硬盘播放；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
--
--
一、 多媒体电子讲台的使用
1、 多媒体电子讲台,共有两扇带锁的柜门，一扇在电子讲台的前面(对着学
生）,一扇在电子讲台的正上方,老师讲课主要开启正上方的台面门即
可。钥匙的豁口面正对老师方向插入锁扣，顺时针转动即可打开上面
板柜门,开启后钥匙即可拔下。锁柜门时把两扇平板门轻推到一起即可
自动锁住。
二、 中控设备及中控面板的使用
1、 打开电子讲台后，把电子讲台右下侧的柜门拉开后,银白的的设备为中
控设备（我公司已经设置好了,中控下面黑色的设备为功放我公司已经
设置好了，不需要开启、关闭与设置）。先把中控电源打开，因为中控
有其他设备的电源接口，中控开启后其他设备就会自行供电并启动。
最先连接老师笔记本的VGA接口、白板的UＳB接口和3．5的音频
接口(音频接口接到笔记本的耳机插口即可）。
2、 打开中控电源后和连接线缆后,就可以使用中控的控制面板了,等待面
板上台式机的指示灯亮起后就可以操作了,首先要开启投影机（面板上
投影机标志处有两个按钮,一个为“开”、一个为“关”,首先按“开”
键后短焦投影机就会自动开启）。接着请按面板上的“笔记本”标志的
按键,绿色指示灯亮起时，请老师按自己使用的电脑“Fn+F*”键（因
各个厂商上产的笔记本和电脑的切换ＶGA视频输出不同,“F*”代表
切换视频输出的快捷键)。一般切换笔记本和投影机双向显示时就可以
了(一般是切换两次)。如果使用音频请按控制面板上的“音频线路”
的“+” “-”来控制音量（或者调解电脑的播放器的音量）。
3、 以上步骤完成后就可以启动电子白板的软件后启动自己的课件进行讲
课了。电子白板的使用手册后附。
4、 如果使用电子展台,请按电子展台的开关按键打开后，按中控面板的
“展台”按键绿色指示灯亮起后就可以了（电子展台操作手册附后),
你可以再按“笔记本”按键就可以切换到笔记本的显示画面了。
5、 使用完毕后请先关闭投影机(面板上投影机标志处有两个按钮,一个为
“开”、一个为“关”,按“关”键后短焦投影机就会自动关闭）。按“下
课”的键就可以关闭所有的设备了,为了保护设备按“下课”键后三分
钟才可以再按“上课”键启动中控设备（主要是投影机灯泡点和灭灯
不可以间隔太短）。如果是晚上放学彻底不用多媒体设备请在按“下课”
按键后，关掉中控的电源。(中控电源关掉后，所有设备设备电源就可
以自动关掉)。然后锁门即可。
