10号主变大修及低压封闭母线绝缘子更换施工方案(2008年)
变电站检修施工方案(3篇)
第1篇一、工程概况1. 项目名称：某变电站检修施工项目2. 项目地点：某市某区某变电站3. 项目业主：某电力公司4. 项目规模：本次检修施工涉及变电站内所有设备，包括主变压器、断路器、隔离开关、母线、电流互感器、电压互感器等。
5. 项目工期：预计施工周期为30天。
二、施工准备1. 组织机构（1）成立项目部，负责施工项目的全面管理工作。
（2）设立施工班组和质量保证组，负责具体施工和质量管理。
2. 施工材料（1）备齐施工所需的各类设备、工具、材料。
（2）确保材料质量符合国家相关标准。
3. 施工设备（1）配备足够的施工设备，如高空作业平台、起重设备、电气测试设备等。
（2）确保设备性能良好，安全可靠。
4. 人力资源（1）组织施工队伍，明确人员分工。
（2）对施工人员进行岗前培训，提高施工技能和安全意识。
5. 施工现场布置（1）施工现场设置明显的警示标志，确保安全。
（2）合理规划施工现场，确保施工顺利进行。
三、施工工艺1. 主变压器检修（1）检查主变压器油位、油质，确保正常。
（2）检查变压器绕组、铁芯、油箱等部位，发现异常及时处理。
（3）对变压器进行绝缘测试，确保绝缘性能良好。
2. 断路器检修（1）检查断路器机构、操作机构、接触器等部件，确保正常。
（2）对断路器进行绝缘测试，确保绝缘性能良好。
（3）检查断路器操作回路，确保操作准确、可靠。
3. 隔离开关检修（1）检查隔离开关机构、操作机构、接触器等部件，确保正常。
（2）对隔离开关进行绝缘测试，确保绝缘性能良好。
（3）检查隔离开关操作回路，确保操作准确、可靠。
4. 母线检修（1）检查母线绝缘、接头等部位，确保正常。
（2）对母线进行绝缘测试，确保绝缘性能良好。
（3）检查母线接地系统，确保接地可靠。
5. 电流互感器、电压互感器检修（1）检查电流互感器、电压互感器绕组、绝缘等部位，确保正常。
（2）对电流互感器、电压互感器进行绝缘测试，确保绝缘性能良好。
（3）检查二次回路，确保信号准确、可靠。
变电站大修施工方案
国网XX供电公司XX110kVXX变电站#1主变大修及分接开关玻璃缸体更换施工方案XXXXX公司二0一五年八月(110kVXX变电站#1主变大修及分接开关玻璃缸体更换)施工方案审批表填报日期： 2015年8月28日XX110kVXX变电站#1主变大修及分接开关玻璃缸体更换施工方案一、工程概况本次工程主要完成XX110kVXX变电站#1主变大修及分接开关大修工作。
（该主变为保定天威变压器有限公司2013年01月01日生产的SSZ11-50000/110型变压器，分接开关为贵州长征电力有限公司2012年生产的MAE 10193型分接开关）。
本工程预计2015年9 月15日号开始，9月22日结束，总工期共计8天。
此次大修涵盖的所有工作均由XXXXXXXXXX检修分公司（变电）各班组及7名厂家人员（主变厂家4名、分接开关厂家3）配合完成。
主要工作内容概括如下：1、拆除110kV#1主变高压套管上的所有出线。
2、拆除110kV#1主变上所有附件（瓦斯继电器、二次接线等）。
3、主变本体、冷却器、有载分接开关放油。
4、拆除套管与绕组引线连接，及三相套管拆卸。
5、110kV#1主变油路、油枕、冷却器拆除。
6、铁芯、夹件接地连接拆除、铁芯、夹件套管拆除。
7、分接开关及分接开关相关部件拆除检查，8、起吊110kV#1主变钟罩。
分接开关玻璃缸体（油室）更换。
9、变压器箱体检修；内部绕组、铁芯检查。
10、仪表校验。
11、#1变压器按相反顺序复装。
12、复装完成后，对110kV#1主变进行真空注油。
13、分接开关复装。
分接开关室注油14、完成110kV#1主变二次保护核对效验及高压、电气试验(含分接开关)。
15、验收合格后，按调度下达调令恢复110kV#1主变运行。
二、组织措施1、工程负责人总负责人：XX职责：负责本次工作的全面组织，对本次工作安全、质量和进度负责。
负责每日班前、班后会。
负责对工程实行全过程的管控、协调。
封闭母线检修规程
生产场所
夏季
冬季
温度℃
相对湿度℃
温度℃
相对湿度℃
停机时温度℃
主厂房母线层
≤32
≤75
＞10
＞5
母线竖井
≤35
＞5
开关楼
≤35
≤70
＞10
≤60
＞5
母线系统慨况：
额定电压： 10.5KV
最高电压： 12KV
额定频率： 50HZ
与共箱母线连接的设备：
发电机组
发电机
10.5KV出线柜10.5KV Ie
目 次
1
本规程按照国家标准电气装置安装工程的有关规定，结合喜河水力发电厂10KV封闭母线施工及验收的实际情况编写。本规程为喜河水力发电厂10KV封闭母线正常投入使用提供可靠的技术标准。
本标准由喜河水力发电厂设备管理部提出并归口。
本标准起草单位：喜河水力发电厂设备管理部
本标准起草人：梁涛
本标准审核人： 佘晓军
大
修
1
巡回所有项目
3～5年
2
小修所有项目
3
重新进行绝缘包覆处理
4
重新更换母线槽
16
设备健康状况判定包括历次检修记录
制定设备检修方案
编制材料、备品备件、工具、试验设备、安全用具等明细表；对于特殊的配件及材料应提前报出计划。
绘制必要的加工图纸，提出加工计划
编制材料、备品备件、工具、试验设备、安全用具等明细表；对于特殊的配件及材料应提前报出计划。
2
检查所有母线接头连接螺栓及导体接触部分是否有松动现象
母线接头连接螺栓及导体接触部分无松动，并保证螺栓连接可靠
3
检查绝缘材料是否老化导电部分是否有溶化变形现象
变电站主变大修工程施工方案及经验和建议
变电站主变大修工程施工方案及经验和建议作者：张强来源：《中国新技术新产品》2016年第21期摘要：本施工方案主要针对某500kV变电站2号主变大修工程施工，能在更换过程安全、高效、顺利地完成，最后总结此次施工方案的危险点及相关经验和建议。
关键词：变电站；主变大修；工程方案；经验建议中图分类号：TM63 文献标识码：A一、拆除工程基本概况500kV龙王变#2主变一期投运设备容量为250/250/80，不满足现运行要求，需更换为容量334/334/100的新变压器，共1组，3台。
因龙王500kV变电站原容量为750MVA的2#主变已不能满足成都地区日益增长的用电负荷需求，根据省公司统一部署，将龙王变原2#主变拆除后，新安装容量为1000MVA的主变。
二、主要工作内容首先，要拆除#2主变500kV套管引下线；220kV套管引下线，35kV套管引下线及零序套管引下线。
拆除#2主变所有套管，升高座、散热器、油枕等所有附件。
拆除#2主变所有接地及地脚螺栓，使主变本体可运离安装位置。
拆除#2主变本体端子箱与本体上连接电缆，拆除变压器总控制箱至各相本体端子箱之间电缆及本体电缆。
其次，对油池进行土建改造，拆除CVT、避雷器及设备支架杆。
三、安装工程基本概况首先要安装一组由特变电工衡阳变压器有限公司生产的容量为334/334/100MVA 单相自耦变压器及引下线。
然后要安装一组主变所有二次接线。
最后要组立CVT、避雷器设备支架杆。
查勘内容包括：#2主变需拆除的部分；拆除后的主变附件及新主变附件的存放位置；滤油机、真空机、油罐等设备材料堆放位位置；施工电源的搭接；围栏定制图。
四、安全注意事项1.布置作业前，必须核对图纸，勘察现场，彻底查明工作地点与各运行带电部位的实际距离尺寸。
2.高空作业必须系好安全带和二道防线，安全带和二道防线的长度及系的位置必须合适。
3.严禁将物品上下抛掷，传递工器具及材料要使用传递绳；高空作业工具要配备防滑绳，防止作业中失手工具落下伤及人身和设备安全。
电气大修施工方案

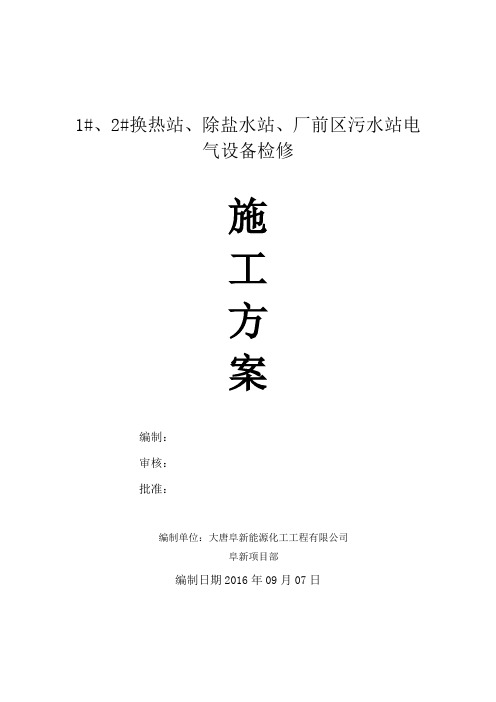

1#、2#换热站、除盐水站、厂前区污水站电气设备检修施工方案编制：审核：批准：编制单位：大唐阜新能源化工工程有限公司阜新项目部编制日期2016年09月07日1、编制依据1.1《电气检修工艺规程》（2008）1.2《电力设备预防性试验规程》DL/T 596-19961.3《电力设备交接和预防性试验规程》（2005年版）1.4《电气装置安装工程旋转电机施工及验收规范》GB50170—20061.5《电气装置安装工程电气设备交接试验标准》GB50150—20061.6《建筑电气安装分项工程施工工艺标准》1.7电气装置安装工程电缆线路施工及验收规范GB50168-20061.8《电业安全工作规程》（热力和机械部分）（电气部分）2、编制目的：为了确保电气设备检修的质量，保证施工工期，保证施工过程中人员及设备的安全，特此制定此方案。
3、工程概况本工程共分为1#换热站、2#换热站、除盐水站及厂前区污水站的电气设备检修，其中1#换热站及2#换热站的检修工作是电机检修及配电柜检修，除盐水站的检修工作是电机检修及空压机房空压机正式电源电缆敷设工作，厂前区污水站的检修工作是配电柜的技改工作及重新制作接地极。
4、主要工作量1#换热站的检修：共11台电机的检修及两个配电柜的检修工作；其中电机检修主要是电机绝缘测试、电机电源线绝缘测试及电机轴承加润滑脂；配电柜检修主要是端子排螺丝紧固，接触器检修，配电盘清扫、变频器及软启动器的检查清扫。
2#换热站的检修：共7台电机的检修、更换厂房照明10个及两个配电柜的检修工作；其中电机检修主要是电机绝缘测试、电机电源线绝缘测试及电机轴承加润滑脂；配电柜检修主要是端子排螺丝紧固，接触器检修，配电盘清扫、变频器及软启动器的检查清扫。
除盐水站的检修：共35台电机的检修、300m电缆（电缆规格为2*10mm²）的敷设及除盐水变电所的检修工作。
其中电机检修主要是电机绝缘测试、电机电源线绝缘测试及电机轴承加润滑脂；电缆敷设需敷设电缆规格为2*10mm²的电缆300m，需要制作电缆支架及安装镀锌铁管50m；变电所内的检修主要是3台干式变压器的检修及配电柜的检修清扫。
10KV及以下架空线路拉线检修更换工作标准
编号：Q/NDL ZY 0302/011-2005 10KV及以下架空线路拉线检修更换标准化作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期年月日时至年月日时
宁夏电力公司
第 1 页共 6 页
1、范围
本作业指导书适用于〈〉10KV及以下架空线路拉线作业；检修人员对10KV及以下架空线路拉线检修更换进行指导，从而保证10KV及以下架空线路安全可靠运行。
2、引用文件
SD—292 架空配电线路及设备运行规程
《国家电网公司电力安全工作规程》(电力线路部分)（试行）
3、更换前准备
3.1准备工作安排
3.2人员要求
第 2 页共 6 页
3.3施工现场注意事项：
3.4施工工器具表
3.5材料表
第 3 页共 6 页
4、现场工作程序：
第 4 页共 6 页
5、验收
依据中华人民共和国电力行业标准 DL/T 5616.1-5161.17-2002 电气装置安装工程质量检验及评定规程6、记录
作业结束填写本单位记录〈架空配电线路及设备检修记录〉
第 5 页共 6 页
架空配电线路及设备检修记录线路编号：线路名称：
编制人：审核人：
第 6 页共 6 页。
220kV架空线更换受损绝缘子工程施工方案
目录一、工程概况及特点 (3)1.1 工程概况 (3)1.2 计划停电时间 (3)1.3 受损绝缘子情况统计表 (4)二、施工现场人员组织 (5)2.1 现场人员组织 (5)三、施工技术方案 (5)3.1 施工准备 (5)3.2 施工工序总体安排 (6)3.3 施工机具配置 (11)四、质量管理 (12)4.1 质量目标 (13)4.2 质量体系认证证书 (13)4.3 本工程质量要求 (14)4.4 质量管理措施 (15)五、安全管理 (18)5.1 安全管理目标及指导方针 (18)5.2 职业健康安全管理体系认证证书 (19)5.3 安全管理制度及办法 (20)5.4 安全组织技术措施 (23)5.5 针对本工程的施工特点的安全措施 (24)5.6 同塔双回更换绝缘子的特别安全措施 (26)5.7 危险因素辨识表 (25)六、环境保护及文明施工 (27)6.1 环境保护 (27)6.2 环境管理体系认证证书 (27)6.3 加强施工管理、严格保护环境 (28)6.4 文明施工 (29)6.5 文明施工考核、管理办法 (30)联众更换绝缘子工程施工方案广东能洋电力建设有限公司一、工程概况及特点1.1 工程概况1.1.1 工程简述联众（广州）不锈钢有限公司位于广州市经济技术开发区东区联广路1 号，采用220kV 双回路供电，电源是220kV 华圃变电站。
华联甲乙线由220kV 华圃变电站出线铁塔（01＃塔）至220kV 联众变电站21＃铁塔，全程4.5km,共21 基铁塔（同塔双回），绝缘子全部为玻璃绝缘子。
由于受各种因素影响，这段架空线部分绝缘子已损坏（自爆）。
为了确保供电系统及设备的可靠持续运行，保证线路正常送电。
现需更换损坏的绝缘子，根据甲方提供的资料，需更换的绝缘子数量为18 个，其中华联甲线7 个，华联乙线11 个。
预计停电施工时间为：2007 年9 月12 日－2007 年12 月12 日。
10KV母线检修作业指导书
10KV母线检修作业指导书2011年2月
项目名称
2#余热发电供电系统
检修部位
10KV母线
编号、地点
2#余热发电高压室
检修时间
17日8时30分至17日18时00分
检修内容
1、高压母排检查加固、清尘；
2、高压开关柜静触头的检查加固、清尘。
材料工具
接地线1套，电工常用工具1套（测电笔，活板手2把，十字批、一字批各1把，胶钳1把），内六角板手1套，套筒板手1套，干净抹布数块，“0”号沙纸数张，2500V摇表各一只，7级人字梯1张，吸尘器1台，35kV高压绝缘手套和高压绝缘水鞋各1双，高压验电笔1套.
9、在10KV母线验电确认无电后接好接地线。
技术要求
1、接地线应使用截面不小于25 的多股软裸铜线和专用线夹。
2、高压开关柜静触头必须牢固，无发热现象。
3、检修后母线绝缘电阻用2500V兆欧表摇测应不低于500MΩ。
4、检修结束必须工完场清，不得遗留任何工具、物件。
其它注意
事项
检修结束后必须退出断路器的接地刀闸和拆除临时接地线。。
编制人
审核人
检修现场
负责人
检查人
说明：1、本表一式三份，主管部门、检查监督部门及检修现场各一份；
2、如内容较多可在本页内简要说明情况，并另附页详细陈述；
3、检修工作前，现场检修负责人必须组织所有参加检修人员进行学习、传阅；
4、安办及其它职能部门现场检查时可对照本表进行。
5、断开AH03、AH04高压断路器并退出到试验位置ห้องสมุดไป่ตู้挂上“禁止合闸，有人工作”的标示牌；
6、断开2#原料II段546高压断路器并退出到试验位置，挂上“禁止合闸，有人工作”的标示牌；
技改大修施工方案
技改大修施工方案(姜微)(总11页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--绥江供电公司所辖设备、设施生产项目施工施工方案批准：___________审核：___________编制：濮阳市三源建设工程有限公司一、工程概况及特点1、工程概况本工程为昭通供电局2017年十县公司输电设施、设备大修技改的项目施工，主要为2017年下达的涉及输电内容施工的项目，包括但不仅限于以下项目：输电部分：（1）、35kV输电线路通道维护；（2）、35kV输电线路基础、防护设施、防汛设施修理；（3）、35kV输电线路绝缘子、金具修理；（4）、35kV输电线路拉线修理；（5）、35kV输电线路杆塔修理及改造；（6）、35kV输电线路导地线（光缆）修理及改造；（7）、35kV输电线路附属设施修理及改造；（8）、35kV输电线路安健环设施修理及改造；（9）、35kV输电线路日常维修。
变电部分：（1）、变电站一次设备大修、改造；（2）、变电站二次设备大修、改造；（3）、变电站综合自动化设备大修、改造；（4）、变电站设备设施安健环大修；（5）、变电站设备、设施日常维修；（6）、配电变电站、开关站设备大修、技改。
配电部分：（1）、10kV配电线路大修、改造；（2）、10kV配电设备大修、改造；（3）、10kV配电线路通道清理维护；（4）、10kV配电线路日常维修。
2、工程承包范围及地质地貌状况本工程承包的范围为，威信县供电公司所辖设备设施的生产项目施工，威信县位于云南省东北部，地处川、滇、黔三省交界处，其地理位置为东经104°14´15 "--105°18´45" ，北纬27°42´30-28°17´30"。
威信县地处四川盆地南缘与云贵高原北缘的过渡地带，有山无坝，山高坡陡，属典型的土石山区，地貌自北向南逐步升高（南高北低），山脉呈西东走向，横贯中部，仿鱼脊状，即中高，逐渐向北向南倾斜。
2号发电机13.8kV母线、绝缘子更换工程施工方案
工程名称：2号机13.8kV母线、绝缘子更换工程发包方批准人：发包方安全负责人：发包方技术负责人：发包方审核人：承包方审核人：承包方编制人：编制日期：2016年10月15日2号机13.8kV母线、绝缘子更换工程施工方案1.工程概况：3号水轮发电机13.8kV母线为双槽铝母线，规格为2×150×65×7mm，为建厂时期安装运行，1997年我厂对3号水轮发电机组进行了增容改造，由100MW 增容为115MW,原有母线通过电流增加，不能满足安全经济运行要求，绝缘子也已经运行多年，已经多次发现瓷铁胶合开裂、断折现象。
严重威胁安全生产，拟于2016年10月随 2号机组B修对发电机13.8kV母线、母线支持绝缘子等母线设备进行更换。
2.施工组织机构3. 施工内容及工程量3.1 施工内容3.1.1 槽型母线及绝缘子拆除(300m)；3.1.2 绝缘子安装（260个)；3.1.3 母线接头压板制作（150个)；3.1.4槽型母线配制安装(300m) ；3.1.5母线伸缩节安装（150个) ；3.1.6母线与发电机连接安装（1台) ；3.1.7母线与变压器连接安装（1台) ；3.1.8母线与断路器连接安装（2组) ；3.1.9母线与隔离开关连接安装（9组) ；3.1.10母线与断路器接头安装（2组) ；3.1.11带型母线配制安装（175m)。
3.2 工程量4. 施工步骤、方法及质量要求4.1施工步骤流程图4.2铜母线焊接设备及技术1、焊接设备⑴焊机：采用AX600型直流焊机加控制箱。
⑵焊枪：根据工艺要求，采用600A水冷焊枪（请专业单位定做）⑶循环水设备：为保证对焊枪和加热器的冷却，确保在使用中有一定的水压，不断水，并达到节约水的目的，自制了一套循环水系统，对冷却水进行强制循环。
⑷加热设备：自制一套氧、乙炔加热器用于对工件加热。
⑸劳动保护：在氩弧焊枪下面做了档板对焊工的手部和焊枪进行隔热保护，焊工采用石棉手套。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10号主变大修及低压封闭母线绝缘子更换施工方案 批准： 审核： 编制：张晓军 2008 年6月27日 一、 10号主变主要技术参数
序号 项目 参数 1 型号 SFP7－240000/220 2 相数 三相 3 额定容量 240000千伏安
4 额定频率 50Hz 5 额定电压 242±2×2.5％/15.75千伏 6 连接组标号 YN，d11
7 冷却方式 ODAF 8 使用户外 条件 9 空载电流 0.33％
10 空载损耗 193.6千瓦 11 负载损耗 659.2千瓦 12 阻抗电压 13.79％ 13 绝缘水平 LI950AC395－
LI400AC200/LI105AC45
14 器身重量 150.9吨
15 油重 46.8吨 16 上节油箱重 14.2吨
17 总重 250.7吨 18 运输重（充氮） 178吨 19 出厂序号 9R216－1 20 标准代号 0ET.500.214 21 产品代号 1ET.710.1264 22 出厂日期 1986年12月 23 生产厂家 沈阳变压器厂
二、 10号主变运行情况分析。 1、 10号主变冷却器主控电源箱于92年11月和98年7月两次运行中着火，造成主变冷却器全停，99年更换电源箱后处理好，但在夏季箱内设备温度较高，目前已在箱内加装冷却通风机。
2、 94年至今，变压器在每年夏季高温天气时，变压器上层油温高达75度，经过对冷却器冲洗后，油温可降至正常温度。分析原因为冷却器散热管间隙小，长时间运行被灰尘及柳絮堵塞所致。
3、 2002年进行首次大修，主要处理了低压套管法兰渗油等缺陷，更换事故放油门、取样油门、压力释放阀、油枕隔膜、全部密封胶垫及硅胶，同时将变压器所用蝶阀更换为真空偏心蝶阀，另外变压器高压套管由于没有末屏引出线，故没有做局部放电试验。
4、 2007年“1.10”电缆沟着火事故中，10号主变受到一定影响，事后经外观检查后未发现问题，重新投入运行。
5、 10号主变目前存在部分密封垫、油泵法兰、放气塞渗油等问题，特别是上次大修中更换的真空蝶阀在运行时易自动关闭，本次结合主变增容大修，将重点对变压器内部组件进行检查，并处理上述缺陷，同进行低压引线通流改造及冷却器更换工作。
三、 变压器大修项目 （一）标准项目 1、 变压器高低压引线的拆除与接引。 2、 变压器部分低压封闭母线及支架拆卸与安装。 3、 变压器搬运。 4、 吊开钟罩检修器身。 5、 绕组、引线及磁(电屏蔽装置的检修。 6、 铁芯、铁芯紧固件(穿心螺杆、夹件、拉带、绑带等、压钉、压板及接地片的检修。
7、 附件的检修，包括套管、吸湿器等。 8、 钟罩清扫与检修。 9、 阀门及管道等附属设备的更换与检修。 10、 安全保护装置的检修。 11、 油保护装置的检修。 12、 测温装置的校验。 13、 分接开关的检修。 14、 全部密封胶垫的更换和组件试漏。 15、 变压器油处理。 16、 冷却器操作控制箱的检修和试验。 （二）非标准项目 1、 10号主变低压引线通流部分改造。 2、 10号主变低压封闭母线绝缘子更换。 3、 10号主变冷却器更换。 4、 冷却器主控箱与分控箱间电缆和保护管的更换与接引。 四、变压器大修前准备工作 1、 主要施工工器具准备
名 称 规 格 单位 数量 备 注
吊车 150吨 台 1 检修间内 吊车 5吨 台 1 检修间内 吊车 2吨 台 1 检修间内 真空滤油机 ZJY-150 台 1 检修间内需检修 板框式滤油机 LY-150 台 2 检修间内需检修 卷扬机 5吨 台 1 检修间内 千斤顶 100吨 只 4 检修间内 滑车 20吨 4轮 只 2 检修间内 湿度仪 油罐 10吨 个 2 修前清扫干净 油罐 9吨 个 2 修前清扫干净 油罐 8吨 个 1 修前清扫干净 油罐 6吨 个 1 修前清扫干净 油罐 3吨 个 1 修前清扫干净 干燥室 间 1 检修间内 枕木 根 30 松木板 块 器身检查专用工具
备注：表中所列施工工具，必须在变压器大修前准备好，检查试验良好。 2、 所需物资材料（见物资材料计划表），所需物资材料在变压器检修前到位，检查试验良好。
3、 检修前变压器检修间需要整理清洁、无杂物，照明充足。干燥室要清理干净，保证检修使用。
4、 变压器检修前，组织参加检修的施工人员学习本施工方案，使工作人员做到心中有数。
五、 人员组织及分工 1、 工作总负责人： 黄嘉庆 2、 技术记录员： 张晓军 3、 器身加温负责人： 王作友 4、 起重搬运负责人： 黄嘉庆、任福德 5、 工具保管负责人： 潘淑艳、黄梅、李艳辉 6、 工作组成员： 配电班全体 7、 验收检查人员： 厂、分场及班组负责人 六、 变压器大修安全及技术措施 （一） 安全措施 1、 办理第一种工作票，工作负责人要认真履行开工手续，并向工作组成员交代工作内容、工作地点、工作时间、安全措施、危险点及控制措施和其它安全注意事项。待全体工作人员在工作票上签字后，方可开工。
2、 严格执行电业安全规程和检修工艺规程，杜绝违章，确保检修质量。 3、 进入施工现场的工作人员必须按规定着装，戴好安全帽。焊工作业要穿好焊工服并戴好焊工手套及护目镜，高空作业系好安全带，上下传递物品要使用绳子和工具袋。
4、 电动工具、起重工具在使用前必须经过全面检查并合格，否则不允许使用。夜间工作要有良好照明，行灯照明必须使用36V及以下电源。
5、 使用电动工具时要做好绝缘措施，并戴好绝缘手套，以免漏电伤人。使用砂轮、磨光机时必须戴好防护镜。
6、 动火前必须按规定办理动火手续，清除易燃物品，设专人看火，动火后清理现场，消除火种。
7、 搬运前请有关部门对变压器搬运铁道进行检修，核对其承重能力，必要时予以加固。
8、 搬运变压器前，应先对小车托轮注润滑油，防止卡涩。 9、 变压器调转行走方向、拆装垫铁、搬运行走过程中，全体施工人员要听从起重负责人的统一指挥。
10、 利用千斤顶顶升（或降）变压器时，应顶在油箱指定部位，以防变形。千斤顶应垂直放置，在千斤顶的顶部与油箱接触处应垫以木板（或破布）防止滑倒，其对面应用枕木垫牢固。为保持枕木的平整，枕木的底部可适当加垫厚薄不同的木板。 11、 在使用千斤顶升（或降）变压器时，应随升（或降）随垫木方和木板，防止千斤顶失灵突然倾倒。同侧的两台千斤顶工作时，应统一指挥速度一致。荷重下的千斤顶不得长期负重，并应自始至终有专人照料。
12、 搬运变压器时需指定有经验的专人操作卷扬机，并听从起重负责人统一指挥。牵引速度不大于200m/h，跨越铁道井字架时，应适当减速慢行。卷扬机工作过程，卷筒上至少保留3～5圈钢丝绳。
13、 搬运时注意监视托轮与铁轨的配合，防止变压器本体偏移及滚轮磨损，并在铁轨内侧涂抹黄甘油，加强润滑。
14、 搬运过程中工作人员必需站在适当位置，防止钢丝绳松扣或拉断伤人。
15、 起重工作应分工明确，专人指挥并有统一信号。 16、 根据变压器的重量选择起重工具，包括吊车、钢丝绳、吊环、U型挂环、千斤顶、枕木等。
17、 起重前应先拆除影响起重工作的各种连接。 18、 采用汽车吊起重时，应检查支撑稳定性，注意起重臂伸张的角度、回转范围与临近带电设备的安全距离，并设专人监护。
19、 钢丝绳所经过的棱角处垫木板或包破布，防止损伤钢丝绳。 20、 起吊或降落速度应均匀，掌握好重心，防止倾斜。 21、 检查器身时，应由专人进行。穿着专用的检修工作服和鞋，并戴清洁手套，除必须的工具和配件外，不得携带其它物品。
22、 焊接低压引线连片时，要采取隔离措施，防止火花溅落到线圈上。 23、 检修现场应设有专门工具箱，并由专人负责管理。带到器身上的工具严格进行登记，主体密封扣罩前，要认真清点工器具，以防遗留在器身上。
24、 临时架设的脚手架，在使用前必须经检查合格，确认牢固可靠后方可使用。使用的梯子要有专人扶持，防止滑倒。
25、 及时清扫灰尘、油迹及杂物，确保检修现场清洁。 26、 应对厂家协助检修人员进行安全教育。 （二） 技术措施 1、 拆除二次控制线，做好标记，用塑料布包好，防止受潮。 2、 拆开高压及中性点套管引线接头，将拆开的引线用白布带绑扎好，拆下的螺栓保存好。
3、 从变压器底部放油至升高座处，然后拆除高压及中性点套管，拆下的套管应垂直放置在套管架上，并绑扎好，套管尾部要包好防止受潮，同时将引线盘好，放在套管绝缘筒中，套管孔用堵板封好。
4、 拆除靠近变压器本体处的低压封闭母线，拆下的封闭母线、压环、接线板、软连片、橡胶套、螺栓等要分类妥善保管，并将各母线管口用塑料封好，防止雨水进入。同时用斤不落将其余的封闭母线吊起，以防其下坠。另外低压封闭母线支架做好标记后拆除，放到指定地点。
5、 拆开变压器本体接地线及小车掣动器，将拆下的掣动器做好标记保管好。
6、 关闭变压器本体与冷却器之间油管路上的所有蝶阀，放净管路中的油后，拆除油管路。在拆开的管路接头及蝶阀处加装堵板，拆下的管路要做好标记，两端用塑料布封好，放到指定地点。
7、 测量变压器回运时准确定位地点及坡度，并做好标记。检查变压器本体与外部完全脱离连接后，用千斤顶顶起变压器，拆除垫铁并妥善保存。
8、 利用卷扬机将变压器搬运至检修间内，使变压器本体B相对正150吨吊车的吊钩。
9、 打开放油门，将变压器油放至距箱顶200mm处位置。 10、 拆下压力释放阀，进行检修和试验。 11、 拆下测温装置，送热工校验。 12、 拆铁芯接地套管，其安装孔洞加堵板密封，套管保管好，防止碰伤。 13、 拆除变压器本体各处联管，做好标记，管子两端用塑料布包好，放到指定地点妥善保管。管子安装孔密封好，防止异物进入变压器内。
14、 拆除分接开关机构操作杆，所有零件均要做好标记并做好防潮措施，其孔洞用堵板封好。
