甘肃省镇原县二中 最新光的折射单元测试题
最新八年级光的折射 透镜单元练习(Word版 含答案)
一、初二物理光的折射透镜实验易错压轴题（难）1．学习小组用图1中甲所示的圆柱形纸质套筒做“探究小孔成像规律”的实验，发现像的大小不同，亮度也不一样．（1）关于像的亮度与哪些因素有关，他们提出以下猜想；猜想1：与小孔到光屏的距离有关；猜想2：与小孔的形状有关：猜想3：与小孔的大小有关：①类比利用太阳光测凸透镜焦距时，光屏从焦点处远离透镜过程中，光斑越大越暗的现象，可判断猜想1是________的.②验证猜想2时，固定烛焰、纸筒和光屏的位置，更换使用如图乙中乙所示的三个小孔进行实验，分别观察比较所成像的亮度．他们实验中存在的问题是________.③为验证猜想3，固定烛焰、小孔和光屏位置，只改变圆孔直径，观察到的现象如下表：圆孔的直径/mm小于1.0 1.0 1.5 2.0 2.5 4.0像的清晰度清晰清晰清晰清晰清晰清晰像的明亮程度……逐渐变亮实验现象表明：在小孔成像清晰时，________.（2）学习小组对像的清晰度与亮度问题作进一步探究，如图丙所示：①在纸筒底部中心开一小孔a，又在a上下等距的位置再开两个小孔b、c，光屏上观察到三个像．在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像．则b、c两小孔处三棱镜放置的方式可能是________.②他们设想在b、c两孔之间再开若干个小孔，并在小孔处放置棱镜，所成的像都与b、c 两孔处三棱镜所成的像重合，则光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要________（选填“大”或“小”)③若只用a孔替代凸透镜，在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度________，像的大小________.【答案】正确没有控制小孔的大小相等小孔越大，亮度越亮 C 小更暗不变【解析】【分析】【详解】（1）①根据题意知道，当光屏从焦点处远离透镜过程中，出现光斑越大越暗的现象，则说明像的亮度与小孔到光屏的距离有关，故可判断猜想1是正确的；②要探究像的亮度与小孔的形状的关系，则需要控制孔的大小不变，只改变形状，而图乙中既改变了孔的形状，也改变孔的大小，所以此过程中存在的问题是：没有控制小孔的大小相等；③分析表格的实验数据知道：在小孔成像清晰时，小孔越大，像的明亮程度越亮．（2）①光屏上原本三个像，在b、c两孔处放置两相同的三棱镜，移动光屏到图丙位置时，光屏上只出现一个清晰的更亮的像，说明该经过透镜组折射后把三个像重叠在一起，那么三棱镜组合相当于凸透镜的作用，所以C选项中的组合合理；②根据凸透镜对光线的作用，平行于主光轴，越靠近光心的光线经折射后汇聚于凸透镜的焦点其偏折程度小，所以光线通过这些棱镜的偏折程度比通过b、c两孔处三棱镜的要小．③若只用a孔替代凸透镜，平行于主光轴的光线经透镜折射后在光屏上成像，但要损失一部分能力，所以在图丙位置光屏上所成的像与该透镜所成的像相比，像的亮度变暗，但大小不变；2．小丽同学用焦距为15cm的凸透镜做“探究凸透镜成像的规律”实验：(1)实验过程中，当蜡烛与凸透镜的距离如图甲所示时，光屏上会得到一个清晰的倒立、______的实像，如果在凸透镜前放一个近视镜，小丽需要向______（填“左”或“右”）移动光屏才能看到烛焰清晰的像；(2)如图乙所示，一条平行于凹透镜主光轴的光线，经凹透镜和凸透镜折射后恰好经过A 点，请在图中画出经过两透镜后的折射光线______。
最新八年级光的折射 透镜同步单元检测(Word版 含答案)

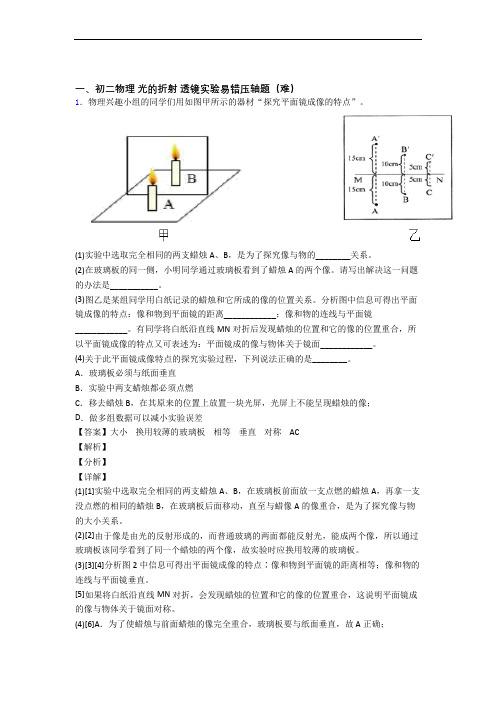

一、初二物理光的折射透镜实验易错压轴题（难）1．物理兴趣小组的同学们用如图甲所示的器材“探究平面镜成像的特点”。
(1)实验中选取完全相同的两支蜡烛A、B，是为了探究像与物的________关系。
(2)在玻璃板的同一侧，小明同学通过玻璃板看到了蜡烛A的两个像。
请写出解决这一问题的办法是___________。
(3)图乙是某组同学用白纸记录的蜡烛和它所成的像的位置关系。
分析图中信息可得出平面镜成像的特点：像和物到平面镜的距离____________；像和物的连线与平面镜____________。
有同学将白纸沿直线MN对折后发现蜡烛的位置和它的像的位置重合，所以平面镜成像的特点又可表述为：平面镜成的像与物体关于镜面____________。
(4)关于此平面镜成像特点的探究实验过程，下列说法正确的是________。
A．玻璃板必须与纸面垂直B．实验中两支蜡烛都必须点燃C．移去蜡烛B，在其原来的位置上放置一块光屏，光屏上不能呈现蜡烛的像；D．做多组数据可以减小实验误差【答案】大小换用较薄的玻璃板相等垂直对称 AC【解析】【分析】【详解】(1)[1]实验中选取完全相同的两支蜡烛A、B，在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，是为了探究像与物的大小关系。
(2)[2]由于像是由光的反射形成的，而普通玻璃的两面都能反射光，能成两个像，所以通过玻璃板该同学看到了同一个蜡烛的两个像，故实验时应换用较薄的玻璃板。
(3)[3][4]分析图2中信息可得出平面镜成像的特点∶像和物到平面镜的距离相等；像和物的连线与平面镜垂直。
[5]如果将白纸沿直线MN对折，会发现蜡烛的位置和它的像的位置重合，这说明平面镜成的像与物体关于镜面对称。
(4)[6]A．为了使蜡烛与前面蜡烛的像完全重合，玻璃板要与纸面垂直，故A正确；B．在实验中，将一支蜡烛点燃并放在玻璃板的前边，用一支相同的蜡烛放在玻璃板的后边，是为了确定像的位置和比较像的大小。
最新八年级光的折射 透镜单元测试与练习(word解析版)

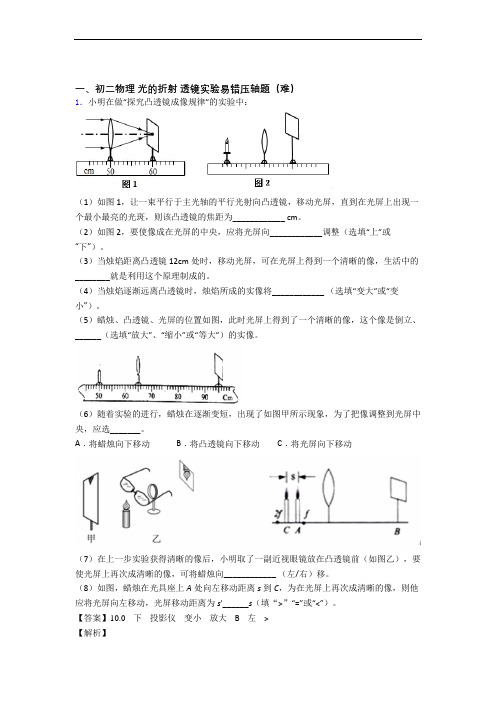

一、初二物理光的折射透镜实验易错压轴题（难）1．小明在做“探究凸透镜成像规律”的实验中：（1）如图1，让一束平行于主光轴的平行光射向凸透镜，移动光屏，直到在光屏上出现一个最小最亮的光斑，则该凸透镜的焦距为____________ cm。
（2）如图2，要使像成在光屏的中央，应将光屏向____________调整（选填“上”或“下”）。
（3）当烛焰距离凸透镜12cm处时，移动光屏，可在光屏上得到一个清晰的像，生活中的________就是利用这个原理制成的。
（4）当烛焰逐渐远离凸透镜时，烛焰所成的实像将____________ （选填“变大”或“变小”）。
（5）蜡烛、凸透镜、光屏的位置如图，此时光屏上得到了一个清晰的像，这个像是倒立、______（选填“放大”、“缩小”或“等大”）的实像。
（6）随着实验的进行，蜡烛在逐渐变短，出现了如图甲所示现象，为了把像调整到光屏中央，应选_______。
A．将蜡烛向下移动B．将凸透镜向下移动C．将光屏向下移动（7）在上一步实验获得清晰的像后，小明取了一副近视眼镜放在凸透镜前（如图乙），要使光屏上再次成清晰的像，可将蜡烛向____________ （左/右）移。
（8）如图，蜡烛在光具座上A处向左移动距离s到C，为在光屏上再次成清晰的像，则他应将光屏向左移动，光屏移动距离为s′______s（填“>”“=”或“<”）。
【答案】10.0下投影仪变小放大 B 左 >【解析】【详解】(1)[1]移动光屏，直到在光屏上出现一个最小最亮的光斑，凸透镜所在的位置是50.0cm，光屏所在的位置是60.0cm，那么凸透镜的焦距是60.0cm-50.0cm10.0cmf==(2)[2]从图2可以看到，光屏的位置过高，要使像成在光屏的中央，应将光屏向下调整；(3)[3]当烛焰距离凸透镜12cm处时，物距大于一倍焦距，小于两倍焦距，根据凸透镜的成像规律可知，移动光屏，这时会成倒立、放大的实像，生活中的投影仪就是利用这个原理制成的；(4)[4]根据凸透镜的动态成像规律可知，当烛焰逐渐远离凸透镜时，烛焰所成的实像将变小；(5)[5]从图中可以看到，物距等于15cm，物距大于一倍焦距小于两倍焦距，根据凸透镜的成像规律可知，这个像是倒立、放大的实像；(6)[6]从图甲可以看到，像的位置偏上了，为了把像调整到光屏中央，应选将凸透镜向下移动，这样像会下移，重新在光屏中央，故选B；(7)[7]近视眼镜是凹透镜，对光线有发散作用，小明取了一副近视眼镜放在凸透镜前，那么所成的清晰像会往右移动，要使光屏上再次成清晰的像，根据凸透镜的动态成像规律可知，要使光屏上再次成清晰的像，可将蜡烛向左移；(8)[8]当物距等于2f，此时像距也是2f，物像之距最小，当蜡烛由A处向左移动距离s到C 时，由于物体向2f处靠近，物像之距在减小，那么物体移动的距离s小于像移动的距离s′。
八年级光的折射 透镜单元测试卷 (word版,含解析)
一、初二物理光的折射透镜实验易错压轴题（难）1．如图所示，请回答下列问题：(1)如图甲所示，一束平行光通过凸透镜在光屏上形成一个最小最亮的光点。
若用此凸透镜探究凸透镜成像规律，在乙图的基础上将蜡烛移至20cm刻度线处，则应将光屏______（选填“远离”或“靠近”）凸透镜，再次在光屏成倒立、______（选填“放大”“等大”或“缩小”）的实像；(2)在乙图的基础上，保持蜡烛、凸透镜位置不动，在蜡烛和凸透镜之间放置______（选填“远视镜"或“近视镜”），将光屏远离后，会再次在光屏成清晰的像；(3)如果将凸透镜换成平面镜，保持蜡烛与平面镜的距离不动，移动光屏到合适位置，______（选填“能”或“不能"）在光屏成清晰的像。
【答案】靠近缩小近视镜不能【解析】【分析】【详解】(1)[1][2]由图甲知，实验所用的凸透镜的焦距f=10cm。
而乙图中，蜡烛与透镜的距离小于二倍焦距大于一倍焦距，此时的像距大于物距，当蜡烛移到20cm刻度线处，此时的物距大于二倍焦距，比第一次的物距大，则像距比第一次的小，所以应将光屏靠近凸透镜，且所成的像是缩小倒立实像。
(2)[3]若保持图乙的蜡烛和凸透镜的位置不变，想将光屏远离后能再次承接到清晰的像，须让光线先发散，故在蜡烛和凸透镜之间放置凹透镜，即近视镜。
(3)[4]若将凸透镜换成平面镜，保持蜡烛与平面镜的距离不变，无论怎么移动光屏都得不到像，因为平面镜成的是虚像，光屏上无法承接。
2．丁丁用一个焦距未知的透镜和相关器材探究“凸透镜成像的规律”：（1）如图甲所示，只需将凸透镜向_______（填“左”或“右”）调节到适当位置即可测出凸透镜焦距；（2）丁丁把点燃的蜡烛安装在光具座上，如图乙所示。
此时只需调节 ______（填“蜡烛”或“光屏”）到适当的位置，光屏上便会出现______（填“正立”或“倒立”）、______（填“放大”、“等大”或“缩小”）的像。
最新八年级光的折射 透镜单元测试卷(解析版)
一、初二物理光的折射透镜实验易错压轴题（难）1．在做“观察水的沸腾”实验，用所学知识回答下面问题：（1）甲、乙、丙三个实验小组的同学用相同规格的实验器材如图装置进行实验．三组同学都根据自己的实验数据描绘了图象（如图），其中______（填a、b、c中的两个）两条图线描绘的是“初温相同质量不同的水”的加热情况．由图象还可以判断水面上方的气压_____（填“大于”“等于”或“小于”）一个标准大气压．（2）在光具座上，蜡烛、凸透镜、光屏三者位于如图所示位置时，光屏上出现蜡烛清晰的像．当不移动凸透镜，只将蜡烛和光屏平位置互换，则光屏上________（填“能”或“不能”）收集到蜡烛的像．【答案】a、b 小于能【解析】【详解】（1）根据图2可知，a、b、c沸点相同，其中a、b初温相同，到沸腾时的时间不同，则两条图线描绘的是“初温相同质量不同的水”的加热情况。
由图象还可以得出，此时水的沸点是98℃，由液体的沸点跟气压的关系可知，此时水面上方的气压小于一个标准大气压。
（2）已知物距大于像距，与凸透镜成像规律可知，得到倒立、缩小是实像。
将调光屏和蜡烛的位置，根据光路可逆的特点知，则光屏上会成一个倒立、放大的实像。
即能成清晰的像。
2．在“探究凸透镜成像的规律”实验中，实验过程如下：(1)实验前，需要选择焦距恰当的凸透镜。
实验室有A、B两种凸透镜，图甲是平行光通过两种凸透镜后，在光屏上会聚在一点时的光路示意图；从图中读出透镜A的焦距为________cm ；为了便于完成探究过程，应该选择透镜______（选填“A ”或“B ”）进行实验，并将此透镜固定在光具座上的50cm 刻度处；(2)在调节光具座上光学器材的高度时，蜡烛应该_________（选填“点燃”或“不点燃”）；(3)当把蜡烛移动到光具座上的15cm 刻度处，如图乙所示，此时想在光屏上成像，应该将光屏移动到光具座的_________（选填“A ”“B ”或“C ”）刻度范围内；A ．50cm ~60cmB ．60cm ~70cmC ．70cm ~100cm(4)当2u f ，且像成在光屏上时，把蜡烛向远离凸透镜的方向移动一段距离，那么要想在光屏上继续成像，应该将光屏_________（选填“靠近”或“远离”）凸透镜；(5)随着实验的进行，蜡烛越烧越短，会看到烛焰在光屏所成的像_________（选填“上移”或“下移”）；(6)调整蜡烛的高度后继续探究成像特点，如图丙所示，调节光屏的位置可以在光屏上得到一个倒立、_________（选填“放大”“缩小”或“等大”）的实像；若把光屏和蜡烛的位置互换，在光屏上_________（选填“能”或“不能”）看到像。
最新八年级物理光的折射 透镜单元练习(Word版 含答案)
一、初二物理光的折射透镜实验易错压轴题（难）1．如图所示，在探究“凸透镜成像规律”的实验中，蜡烛在光屏上成倒立、等大的像，则凸透镜的焦距为____ cm。
实验时，老师把眼镜放在蜡烛和凸透镜之间，发现光屏上烛焰的像变模糊了；接着，她可将蜡烛 _____（选填“靠近”或“远离”）凸透镜，在光屏上又看到烛焰清晰的像，老师的视力缺陷是_____（选填“近视眼”或“远视眼”）。
【答案】10.0 远离近视眼【解析】【分析】【详解】[1]由图示可知物距为20.0cm，且此时所成的是倒立、等大的实像，那么2f=20cm，所以凸透镜的焦距f=10.0cm。
[2][3]实验时把眼镜放在蜡烛和凸透镜之间，光屏上的像变模糊了，是因为此蜡烛发出的光被发散了，所成的像应在光屏的位置之后，所以光屏上的像变模糊了，那么光屏的位置应远离凸透镜。
而老师的眼镜是近视眼镜。
若放在蜡烛和凸透镜之间的远视镜，那么蜡烛的光线被会聚了，则它的像在光屏尚未移动时，不会出现在光屏上。
2．如图所示，请回答下列问题：(1)如图甲所示，一束平行光通过凸透镜在光屏上形成一个最小最亮的光点。
若用此凸透镜探究凸透镜成像规律，在乙图的基础上将蜡烛移至20cm刻度线处，则应将光屏______（选填“远离”或“靠近”）凸透镜，再次在光屏成倒立、______（选填“放大”“等大”或“缩小”）的实像；(2)在乙图的基础上，保持蜡烛、凸透镜位置不动，在蜡烛和凸透镜之间放置______（选填“远视镜"或“近视镜”），将光屏远离后，会再次在光屏成清晰的像；(3)如果将凸透镜换成平面镜，保持蜡烛与平面镜的距离不动，移动光屏到合适位置，______（选填“能”或“不能"）在光屏成清晰的像。
【答案】靠近缩小近视镜不能【解析】【分析】【详解】(1)[1][2]由图甲知，实验所用的凸透镜的焦距f=10cm。
而乙图中，蜡烛与透镜的距离小于二倍焦距大于一倍焦距，此时的像距大于物距，当蜡烛移到20cm刻度线处，此时的物距大于二倍焦距，比第一次的物距大，则像距比第一次的小，所以应将光屏靠近凸透镜，且所成的像是缩小倒立实像。
八年级光的折射 透镜单元测试题(Word版 含解析)
一、初二物理光的折射透镜实验易错压轴题（难）1．小明用如图所示的装置探究“凸透镜成像规律”：(1)根据图甲可知该凸透镜的焦距是_____cm；(2)实验前，小明调节烛焰、凸透镜、光屏的中心在_____，目的是使烛焰的像成在光屏的中央；(3)小明将蜡烛放到图乙所示的位置，光屏上得到了一个倒立的、_____的实像（选填“放大”或“缩小”），这一成像规律应用在_____（选填“照相机”、“投影仪”或“放大镜”）上；(4)实验过程中蜡烛越烧越短，则光屏上烛焰的像将向_____移动，小明应把凸透镜向_____移动，就可以再次使烛焰的像成在光屏的中央。
（两空均选填“上”或“下）【答案】10.0 同一高度缩小照相机上下【解析】【分析】【详解】(1)[1]一束平行光照到凸透镜上，在左边的光屏上得到最小最亮的点即为凸透镜的焦点，焦点到凸透镜的距离即为焦距f=40.0cm-30.0cm=10.0cm(2)[2]在探究“凸透镜成像规律”实验中，为了使烛焰的像成在光屏的中央，实验前应调节烛焰、凸透镜、光屏的中心在同一高度。
(3)[3][4]将蜡烛放到图乙所示的位置，蜡烛在两倍焦距以为，且物距大于像距，在光屏上得到一个倒立、缩小的实像，照相机是根据这一原理工作的。
(4)[5][6]实验过程中蜡烛越烧越短，此时像呈现在光屏的上半部分，为了使烛焰的像重新成在光屏的中央，应将凸透镜向下移动。
2．在“探究凸透镜成像的规律”实验中，实验过程如下：(1)实验前，需要选择焦距恰当的凸透镜。
实验室有A 、B 两种凸透镜，图甲是平行光通过两种凸透镜后，在光屏上会聚在一点时的光路示意图；从图中读出透镜A 的焦距为________cm ；为了便于完成探究过程，应该选择透镜______（选填“A ”或“B ”）进行实验，并将此透镜固定在光具座上的50cm 刻度处；(2)在调节光具座上光学器材的高度时，蜡烛应该_________（选填“点燃”或“不点燃”）；(3)当把蜡烛移动到光具座上的15cm 刻度处，如图乙所示，此时想在光屏上成像，应该将光屏移动到光具座的_________（选填“A ”“B ”或“C ”）刻度范围内；A ．50cm ~60cmB ．60cm ~70cmC ．70cm ~100cm(4)当2u f ，且像成在光屏上时，把蜡烛向远离凸透镜的方向移动一段距离，那么要想在光屏上继续成像，应该将光屏_________（选填“靠近”或“远离”）凸透镜；(5)随着实验的进行，蜡烛越烧越短，会看到烛焰在光屏所成的像_________（选填“上移”或“下移”）；(6)调整蜡烛的高度后继续探究成像特点，如图丙所示，调节光屏的位置可以在光屏上得到一个倒立、_________（选填“放大”“缩小”或“等大”）的实像；若把光屏和蜡烛的位置互换，在光屏上_________（选填“能”或“不能”）看到像。
八年级物理光的折射 透镜单元测试卷 (word版,含解析)
一、初二物理光的折射透镜实验易错压轴题（难）1．小明在做“探究凸透镜成像规律”的实验(1)实验前，组装并调整实验器材，使烛焰中心和光屏中心位于凸透镜的______上。
(2)在图示位置时，烛焰恰好在光屏上成清晰的像，这个像的成像原理与___________（选填“放大镜”、“投影仪”或“照相机”）相同。
此时不小心在凸透镜上溅了一个小泥点，则光屏上________(选填“有”或“没有”)小泥点的像或影子。
当蜡烛燃烧一段时间后会变短，烛焰的像会往_______偏离光屏中心。
(3)若将蜡烛向左移动少许，光屏上的像变模糊。
若要再次在光屏上得到清晰的像，可采用下列方法：①若移动光屏，则应将光屏向___________移动，此时像的大小比原来的像要________些。
②若不移动光屏，则可在蜡烛和凸透镜之间再放上一个焦距合适的_______________（选填“近视眼镜”或“远视眼镜”）。
(4)若小明保持蜡烛和光屏的位置不动，移动凸透镜到________cm刻度线处，光屏上能再次成清晰的像，像的大小较之原来_________（选填“变大”、“变小”或“不变”）。
【答案】主光轴投影仪没有上左小近视眼镜65变小【解析】【分析】(1)探究凸透镜成像的实验时，在桌面上依次放蜡烛、凸透镜、光屏，使烛焰和光屏的中心位于凸透镜的主光轴上，像才能呈在光屏的中心。
(2)凸透镜成实像时，物距大于像距，成倒立缩小的实像；物距等于像距时，成倒立等大的实像；物距小于像距时，成倒立放大的实像，应用于投影仪或幻灯机；凸透镜成像属于光的折射现象，物体发出的光线经凸透镜折射后，会聚在凸透镜另一侧的光屏上，形成物体的实像；如果凸透镜的口径大，透过的光多，像就亮；口径小，透过的光少，像就暗；实验一段时间后，蜡烛变短了，根据过光心不改变方向，判断透镜的移动方向。
(3)①根据凸透镜成实像时，物远（物距变大）像近（像距变小）像变小。
②凸透镜对光线有会聚作用，凹透镜对光线有发散的作用。
最新八年级上册光的折射 透镜单元测试卷附答案
一、初二物理光的折射透镜实验易错压轴题（难）1．如图是“探究凸透镜成像规律”的装置示意图，其中凸透镜焦距为10cm。
(1)蜡烛和凸透镜置于图示位置，调节光屏位置，光屏上会出现清晰的________（选填“放大”“等大”或“缩小”）的像，据此规律可制成______；若用课本挡住了凸透镜的上半部分，光屏上蜡焰的像会________；(2)保持蜡烛和光屏位置不动，将凸透镜逐渐向____移动，光屏上能成清晰缩小的像。
(3)将蜡烛、凸透镜分别放在图中45cm、50cm的位置，蜡焰所成的像是______（选填“放大”或“缩小”）的像，这时眼睛应该在___________侧观察蜡焰的像。
【答案】放大投影仪变暗右放大凸透镜右侧【解析】【分析】【详解】(1)[1][2]由图可知，此时的物距为15cm，物距与焦距的关系2f>u>f成倒立、放大的实像，其应用是投影仪。
[3]遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗。
(2)[4]保持蜡烛和光屏位置不动，将凸透镜逐渐向右移动，当物距等于原来的像距时，根据光的可逆性，光屏上能成清晰缩小的像。
(3)[5][6]将蜡烛、凸透镜分别放在图中45cm、50cm的位置，此时物距为5cm，物距小于焦距，成正立、放大的虚像，像与物体在凸透镜的同一侧，眼睛应该在右侧透过凸透镜观察烛焰的像。
2．探究“凸透镜成像规律”实验时(1)小明在光具座上放置点燃的蜡烛、凸透镜、光屏情况如图所示，此时应______。
(2)正确调整后，光屏的中央恰好出现清晰的蜡烛像，则所成的是______像（填全像的性质），生活中的______（放大镜/投影仪/照相机）就是利用此原理工作的。
(3)小明将蜡烛靠近凸透镜移动一段距离，移动光屏位置又出现清晰的蜡烛像，这个像的大小与原来像相比将______（变大/变小/不变）。
八年级光的折射 透镜单元测试题(Word版 含解析)
一、初二物理光的折射透镜实验易错压轴题（难）1．某同学利用图示装置来研究凸透镜成像．（1）如图所示，当凸透镜位于光具座上A处时，恰好在光屏上成清晰的像，成的是________（正立/倒立）的像．蜡烛燃烧一段时间后，烛焰的像将位于光屏中心的________方；（2）在保持（1）中蜡烛和光屏位置不变的情况下，将凸透镜向右移到B处（图中未标出），光屏上再次成清晰的像，成的是________（选填“放大”、“缩小”或“等大”）的像；（3）在上述探究活动中，若已知蜡烛与光屏间的距离为L0，与凸透镜第一次所在位置A间的距离为L，如图所示，则该透镜焦距f________ L（选填“＞”、“＜”或“=”），透镜先后两次所在位置A、B之间的距离S=________（用L0、L表示）．（4）当光屏上呈现清晰的像时，保持发光体“F”和凸透镜位置不变，取一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，所成的像与原来的像相比，你可观察到的现象有________．【答案】倒立上缩小＜L0-2L相比原来暗【解析】（1）除了作为放大镜的作用外，凸透镜所成的像都是倒立的实像，蜡烛燃烧一段时间后高度减小，由于所成像是倒立的，烛焰的像将位于光屏中心的上方；（2）凸透镜向右移动直到再次成清晰的像时，物距必将大于两倍的焦距，所成像为缩小、倒立的实像；（3）在A点时，成放大、倒立的实像，此时物距在一倍焦距到二倍焦距之间，即f；在B 点时，成倒立、缩小的实像，由于光屏和蜡烛位置不变，则A点时的物距和B点时的像距长度相等，所以A、B间距离为L0-2L．（4）用另一只与原实验中焦距相同但镜面直径较小的凸透镜，替代原来的凸透镜再次实验，经凸透镜的光线变少，所成的像与原来的像相比，比原来暗．故答案为(1). 倒立上 (2). 缩小 (3). ＜L0-2L (4). 相比原来暗2．在探究凸透镜成像规律的实验中，黄汉首先测量了两个凸透镜的焦距，他设计了如下的表格：1焦距f/mm2焦距f/mm3焦距f/mm4焦距f/mm5焦距f/mm平均焦距f/mm凸透镜1凸透镜2(1)测量凸透镜焦距的实验原理是利用凸透镜对光有______（选填“会聚”或“发散”）作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
甘肃省镇原县二中 最新光的折射单元测试题 一、光的折射 选择题 1．a、b两种单色光组成的光束从空气进入介质时，其折射光束如图所示。则关于a、b两
束光，下列说法正确的是（ ）
A．介质对a光的折射率小于b光
B．a光在介质中的速度小于b光
C．a光在真空中的波长小于b光
D．光从介质射向空气时，a光的临界角小于b光
2．一束复色光由空气射向玻璃，发生折射而分为a、b两束单色光，其传播方向如图所示．设a、b在玻璃中的折射角分别为r1和r2，玻璃对a、b的折射率分别为n1和n2，a、b在玻璃中的传播速度分别为v1和v2，则( )
A．n2＞n1
B．n2＜n1
C．v2＞v1
D．v2＜v1
E.r1＜r2
3．某同学做测玻璃折射率实验时，在白纸上放好上、下表面平行的玻璃砖，玻璃砖厚度为
L，如图示入射光线与折射光线（CD边出射光线未画出），若入射角i＝60°，测出折射角r＝30°，光在真空中的光速为c，则（ ）
A．玻璃砖的折射率n＝3
B．光在玻璃中传播的时间为233cL C．光在玻璃中传播的时间为
2L
c D．操作时误将玻璃砖向上平移一小段，则测得的折射率将偏小
4．如图，在水中有一厚度不计的薄玻璃片制成的中空三棱镜，里面是空气，一束光A从棱镜的左边射入，从棱镜的右边射出时发生了色散，射出的可见光分布在a点和b点之间，则错误的是（ ）
A．从a点射出的是红光，从b点射出的是紫光
B．从a点射出的是紫光，从b点射出的是红光
C．从a点和b点射出的都是红光，从ab中点射出的是紫光
D．光在ab面上可能发生全反射
5．下列说法正确的有 （ ） A．观察者接近恒定频率波源时，接收到波的频率变小
B．物体做受迫振动，当驱动力频率等于固有频率时，振幅最大
C．雨后美丽的彩虹是光的干涉现象
D．相对论认为时间和空间与物质的运动状态有关
6．如图所示，12OO是半圆柱形玻璃体的对称面和纸面的交线，A、B是关于12OO轴等距且平行的两束不同单色细光束，从玻璃体右方射出后的光路如图所示，MN是垂直于12
OO
放置的光屏，沿12OO方向不断左右移动光屏，可在屏上得到一个光斑P，根据该光路图，下列说法正确的是（ ）
A．该玻璃体对A光的折射率比对B光的折射率小
B．A光的频率比B光的频率高
C．在该玻璃体中，A光比B光的波长长
D．在真空中，A光的波长比B光的波长长
E.A光从空气进入该玻璃体后，其频率变高
7．如图，空气中有两块材质不同、上下表面平行的透明玻璃板平行放置；一细光束从空气中以某一角度θ（0＜θ＜90°）入射到第一块玻璃板的上表面．下列说法正确的是（ ） A．在第一块玻璃板下表面一定有出射光
B．在第二块玻璃板下表面一定没有出射光
C．第二块玻璃板下表面的出射光方向一定与入射光方向平行
D．第二块玻璃板下表面的出射光一定在入射光延长线的左侧
E.第一块玻璃板下表面的出射光线一定在入射光延长线的右侧
8．一束光从某种介质射入空气，折射光路如图所示，则（ ）
A．该介质的折射率约为0.71 B．该介质的折射率约为1.41 C．进入空气后这束光的速度变慢，波长变长
D．进入空气后这束光的频率增高，波长变短
9．把用相同玻璃制成的厚度为d的正方体a和半径亦为d的半球体b，分别放在报纸上，且让半球的凸面向上．从正上方分别观察a、b中心处报纸上的字，下列的观察记录正确
的是（） A．a中的字比b中的高
B．b中的字比a中的高
C．一样高
D．a中的字较没有玻璃时高，b中的字和没有玻璃时一样
10．如图所示,玻璃棱镜的截面为等腰三角形,顶角a为30°．一束光线垂直于ab面射入棱镜,又从ac面射出．出射光线与入射光线之间的夹角为30°，则此棱镜材料的折射率是( )
A．33 B．3 C．32 D．
23
3 11．某同学为了研究光的色散，设计了如下实验：在墙角放置一个盛水的容器，其中有一块与水平面成45°角放置的平面镜M，如图所示，一细束白光斜射向水面，经水折射向平面镜，被平面镜反射经水面折射后照在墙上，该同学可在墙上看到 ( ) A．上紫下红的彩色光带 B．上红下紫的彩色光带
C．外红内紫的环状光带 D．一片白光
12．小明同学设计了一个用刻度尺测半圆形玻璃砖折射率的实验，如图所示，他进行的主要步骤是：
(1)用刻度尺测玻璃砖的直径AB的大小d；
(2)先把白纸固定在木板上，将玻璃砖水平放置在白纸上，用笔描出玻璃砖的边界，将玻璃
砖移走，标出玻璃砖的圆心O、直径AB、AB的法线OC； (3)将玻璃砖放回白纸的原处，长直尺MN紧靠A点并与直径AB垂直放置； (4)调节激光器，使PO光线从玻璃砖圆弧面沿半径方向射向圆心O，并使长直尺MN的左
右两侧均出现亮点，记下左侧亮点到A点的距离x1，右侧亮点到A点的距离x2。 关于上述实验，以下说法不正确的是（ ） A．在∠BOC的范围内，改变入射光线PO的入射角，直尺MN上可能只出现一个亮点
B．左侧亮点到A点的距离x1一定大于右侧亮点到A点的距离x2
C．左侧亮点到A点的距离x1一定小于右侧亮点到A点的距离x2
D．要使左侧亮点到A点的距离x1增大，应减小入射角
13．一束红光和一束紫光以适当的角度射向玻璃砖，玻璃砖为半圆形，如图所示，红光与紫光出射光线都由圆心O点沿OC方向射出，则( )
A．AO是红光，它穿过玻璃砖所用的时间最少
B．AO是紫光，它穿过玻璃砖所用的时间最长
C．AO是红光，它穿过玻璃砖所用的时间最长
D．AO是紫光，它穿过玻璃砖所用的时间最少
14．光线从折射率为2的介质中射向空气，如果入射角为60°，下图中光路可能的是( ) A． B． C．
D．
15．一束由红、蓝两单光组成的光以入射角θ由空气射到半圆形玻璃砖表面的A处，AB是半圆的直径．进入玻璃后分为两束，分别为AC、AD，它们从A到C和从A到D的时间分别为t1和t2，则（ ）
A．AC是蓝光，1t小于
2
t
B．AC是红光，1t小于
2
t
C．AC是蓝光，1t等于
2
t
D．AC是红光，1t大于
2
t
16．如图所示，波长分别为λa、λb的单色光a、b，沿着AO、BO方向射入半圆形玻璃砖，出射光线都沿OC，则下列说法错误的是（ ）
A．a、b光从玻璃砖射入空气时，均受到玻璃砖的作用力
B．在玻璃砖内a光的动量大于在空气中a光的动量
C．λa光的临界角相等
D．在玻璃砖内a光的动量大于在玻璃砖内b光的动量
17．如图所示，由红、绿两单色光组成的光束以入射角θ由空气射到半圆形玻璃砖表面的A处，AD是半圆的直径。进入玻璃后分为两束，分别为AB、AC，它们从A到B和从A到
C的时间分别为t1和t2，则（ ）
A．AB是绿光，t1t2 C．AC是红光，t1>t2 D．AC是红光，t1＝t2
18．如图所示，abc是一块用折射率n=2的玻璃制成的透明体的横截面，ab是半径为R的圆弧，ac边垂直于bc边，∠aOc=60°。当一束平行光垂直照到ac上时，ab的外表面只有一部分有光线穿出，则穿出光线部分的弧长为（ ）
A．12R B．6R C．4R D．
3
R
19．如图所示，单色光束从某点以入射角i射入一厚度为d的平行玻璃砖中，在入射点同时发生反射和折射，折射光线经过玻璃砖后在下表面同样发生反射和折射，且反射光线与上表面的交点到上表面的入射点间的距离为l。已知光在真空中的传播速度为c。则平行玻璃砖的折射率为（ ）
A．224ldlcosi B．224ldlsini C．224ldlcosi D．224ldlsini 20．在一薄壁圆柱体玻璃烧杯中，装有某种透明液体，液体中插入一根细铁丝，当人沿水平方向(垂直于纸面)观看时，会看到铁丝在液面处出现“折断”现象，此时，与实际情况相符合的是( )
A． B．
C． D．
【参考答案】***试卷处理标记，请不要删除 一、光的折射 选择题
