2020年九年级物理中考真题分类汇编之--欧姆定律(4)
初中物理---欧姆定律--中考精选试题含答案
一、填空题1．德国物理学家__欧姆__总结出导体中电流跟电压和电阻之间的定量关系，为了纪念他，人们将他的名字命名为__电阻__的单位。
2．甲、乙两电阻的电流与电压关系如图所示，由图可知，通过同一电阻的电流与它两端的电压成__正比__(选填“正比”或“反比”)，阻值R 甲__<__(选填“＞” “＝”或“＜”)R 乙。
3．如图所示，电源电压为9 V 且保持不变，R 1＝30 Ω，闭合开关后，电压表示数为3 V ，则电阻R 1两端的电压为__6__V ，电流表的示数为__0.2__A 。
4．如图所示的电路中，开关闭合后，滑动变阻器从左向右滑动的过程中，灯泡的亮度__不变__(选填“变亮”“变暗”或“不变”)，电压表的示数将__减小__(选填“增大”或“减小”)。
[解析] 由电路图分析可知，滑动变阻器的阻值全部接入电路中，无论如何移动滑片，电路中的电阻不变，电流不变，小灯泡两端的电压不变，由P ＝UI 可知灯的电功率不变，故其亮度不变。
由电压表测量的是滑片右边的电阻两端的电压，滑片P 从左向右滑动时，滑动变阻器右边的电阻阻值变小，则根据U ＝IR 可知：电压表示数变小。
二、选择题5．下列说法中，不正确的是( D )A ．相同的电压加在阻值不同的导体两端，电流一定不同B ．用不同的电阻研究电流和电压的关系，得到的结论都一样C ．同一电阻，它两端电压越大，通过它的电流也越大D ．当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变6．从欧姆定律可导出R ＝UI，下列说法正确的是( D )A ．当电压为0时，电阻为0B ．当电流增大2倍时，电阻减小2倍C ．当电压增大2倍时，电阻增大2倍D ．不管电压或电流如何变化，电阻不变7．在“探究电流与电压关系”的实验中，分别用R 1、R 2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U －I 关系图象，从图中可以看出R 1与R 2的大小关系是( A )A ．R 1＞R 2B ．R 1＝R 2C ．R 1＜R 2D ．无法确定[解析] (1)正确从图象中读出对应的U －I 值，会利用控制变量法比较两个电阻的阻值大小。

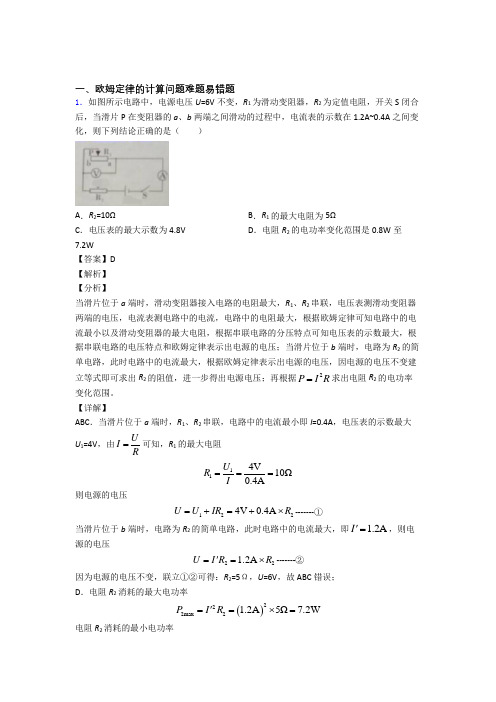

2020-2021全国各地中考物理分类：欧姆定律的计算问题综合题汇编及详细答案
一、欧姆定律的计算问题难题易错题1．如图所示电路中，电源电压U =6V 不变，R 1为滑动变阻器，R 2为定值电阻，开关S 闭合后，当滑片P 在变阻器的a 、b 两端之间滑动的过程中，电流表的示数在1.2A~0.4A 之间变化，则下列结论正确的是（ ）A ．R 2=10ΩB ．R 1的最大电阻为5ΩC ．电压表的最大示数为4.8VD ．电阻R 2的电功率变化范围是0.8W 至7.2W【答案】D【解析】【分析】 当滑片位于a 端时，滑动变阻器接入电路的电阻最大，R 1、R 2串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，电路中的电阻最大，根据欧姆定律可知电路中的电流最小以及滑动变阻器的最大电阻，根据串联电路的分压特点可知电压表的示数最大，根据串联电路的电压特点和欧姆定律表示出电源的电压；当滑片位于b 端时，电路为R 2的简单电路，此时电路中的电流最大，根据欧姆定律表示出电源的电压，因电源的电压不变建立等式即可求出R 2的阻值，进一步得出电源电压；再根据2P I R =求出电阻R 2的电功率变化范围。
【详解】ABC ．当滑片位于a 端时，R 1、R 2串联，电路中的电流最小即I =0.4A ，电压表的示数最大U 1=4V ，由U I R=可知，R 1的最大电阻 114V 10Ω0.4AU R I === 则电源的电压1224V 0.4A U U IR R =+=+⨯-------①当滑片位于b 端时，电路为R 2的简单电路，此时电路中的电流最大，即 1.2A I '=，则电源的电压221.2A U I R R ='=⨯-------②因为电源的电压不变，联立①②可得：R 2=5Ω，U =6V ，故ABC 错误；D ．电阻R 2消耗的最大电功率()222max 2 1.2A 5Ω7.2W P I R ='=⨯=电阻R 2消耗的最小电功率()222min 20.4A 5Ω0.8W P I R ==⨯=故电阻R 2的电功率变化范围是0.8∼7.2W ，故D 正确。
2020-2021全国中考物理欧姆定律中考真题汇总含答案
【答案】C
【解析】
【分析】
【详解】
A．由图乙可知，当滑动变阻器R1接入电路的阻值为0时，定值电阻R0两端的电压为6V，此时定值电阻R0两端的电压等于电源电压，故A项正确，不符合题意；
BC．当滑片P在b端时，由图乙可知，滑动变阻器R1接入电路的阻值最大为50Ω，此时定值电阻R0两端的电压为1V，根据串联分压的特点可知滑动变阻器两端的电压为
A．电压表示数变大，电流表示数也变大
B．电压表示数变小，电流表示数也变小
C．螺线管上端是S极，弹簧缩短
D．螺线管上端是N极，弹簧伸长
【答案】C
【解析】
【分析】
【详解】
如图滑动变阻器与螺线管串联，将滑动变阻器的滑片缓慢向左移动，滑动变阻器接入电路的电阻变小，电路中的电流变大，此时螺线管的磁性会增强；根据串联电路分压特点 ，滑动变阻器接入电路的电阻变小，分得的电压变小，所以电压表示数变小，电流表示数变大；根据安培定则可知螺线管上端是S极，由于同名磁极相互排斥，所以弹簧会缩短。
滑片P移动后，电压表V1示数和电压表V2示数之和为
因为R1分压变大，所以电压表V1示数和电压表V2示数之和变大。故C错误；
D．根据串联电路分压规律，总电压等于各部分电压之和，所以，电压表V1示数变化量
所以
即电压表V1示数变化量与电流表A示数变化量之比不变，故D正确。
故选ABD。
4．小灯泡L的额定电压为3V，它的I—U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端。闭合开关S，电压表示数为1.5V，再将滑片P向左移动直到电压表示数为3V，已知电源电压恒定，滑动变阻器的铭牌标有上“10Ω2A”字样。下列说法中正确的是（ ）
2020届九年级中考物理一轮基础复习卷：欧姆定律
欧姆定律考点一：动态电路分析1．小强观察了市场上的自动测高仪后，设计了如图四个电路（其中R＇是滑动变阻器，R 是定值电阻，电源电压恒定）。
其中能实现身高越高，电压表示数越大的电路是（）2．如图所示，电阻R1=6Ω，当滑动变阻器的滑片在中央位置时，电流表的示数为0.5A，则电压表的示数为V，若把滑片向右移动时，电流表的示数将，电压表的示数将。
（填“变大”，“变小”或“不变”）3．如图所示电源电压不变，当滑动变阻器滑片P向右移动时，电压表V的示数将，电流表A1的示数将，A2的示数将。
（选填“变大”、“变小”或“不变”）20．（12分）如图18所示，电源电压为12V，当开关S闭合后，滑动变阻器滑片P在B端时，电压表示数为9V，电流表示数为0.15 A；当滑片P在C点时电压表的示数为4V．求：(1)滑动变阻器R1的最大阻值(2)R2的阻值(3)滑片P在C点时滑动变阻器R1接入电路中的电阻值考点二：电流与电压、电阻的关系1．公式IU R 的物理意义是（ ） A 、加在导体两端的电压越大，导体的电阻就越大B 、通过导体的电流越大，导体的电阻就越小C 、导体的电阻的大小等于导体两端的电压与导体中通过的电流之比D 、导体中的电阻与导体两端的电压成正比，与电流成反比2．如图是关于电阻A 、B 的I －U 图像。
由图可知，电阻值较大的电阻是 Ω。
若将A 、B 两电阻并联后接在电压为2V 的电源两端，则并联电路中干路的电流是 A ，此时电路总电阻值是 Ω。
3. 在“探究电流与电压、电阻关系”的实验中，记录的实验数据如表1和表2（1）分析表1数据，可以得出的结论是：（2）分析表2数据，可以得出的结论是：（3）进一步综合分析表1和表2数据，并归纳得出结论是： 考点三：综合考查1．如图所示的电路中属于有错误的电路图是（ ）2．如图所示用电流表测小灯泡L1中的电流，其中正确的是（）3．用细线将很轻的泡沫塑料小球A悬挂起来, 再用一绝缘小球B分别靠近它们, 出现如图甲、乙、丙所示的三种情况。
2020届九年级中考物理考点能力训练：欧姆定律
欧姆定律 考点一：欧姆定律及其应用 1.如图所示的电路中，电源电压保持不变．闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是( )
A．电流表示数变大，电压表示数变小 B．电流表示数变大，电压表示数变大 C．电流表示数变小，电压表示数变大 D．电流表示数变小，电压表示数变小 2.如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中( )
A．电流表A示数变大，电压表V2示数变小
B．电流表A示数变大，电压表V1示数变小
C．电压表V1示数变小，电压表V2示数变大
D．电压表V1示数不变，电压表V2示数变大
3.如图，R1为定值电阻，R2为滑动变阻器，电源电压保持不变闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（ ） A．电压表V的示数变大 B．电流表A2的示数变小 C．电压表V的示数与电流表A1的示数的乘积变大 D．电压表V的示数与电流表A1的示数的比值变大 4.在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是
A.电流表A1的示数变大，电压表V的示数变小 B.电流表A2的示数变小，电压表V的示数变大 C.电压表V与电流表A2的示数之比变大 D.电流表A2与A1的示数之差变大 5.如图(1)所示是电阻甲和乙的I－U图像，下列说法正确的是( )
A．电阻乙为定值电阻 B．当电阻甲两端电压为2 V时，R甲＝0.4 Ω C．如图(2)所示，当开关闭合，电路电流为0.2 A时，电路总电阻是15 Ω D．如图(3)所示，当开关闭合，电源电压为2 V时，电路总电流为0.4 A 考点二：电阻、变阻器 1.一段1 m长的电阻丝，下列做法能使它的电阻增大的是( ) A．对折 B．长度拉伸为原来的2倍 C．剪掉一半 D．外表涂上绝缘材料 2.在相同温度下，关于导体的电阻，下列说法正确的是（ ） A．铜线的电阻一定比铝线的小 B．长度相同粗细也相同的铜线和铝线电阻相等 C．长度相同的两根铜线，粗的那根电阻较大 D．粗细相同的两根铜线，长的那根电阻较大 3.如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（ ）
2020-2021全国中考物理欧姆定律问题中考真题汇总附答案
一、初中物理欧姆定律问题1．图甲是某温度报警器的原理图，阻值不计的报警器在电流达到某一值时开始报警，超过10mA 时将损坏；热敏电阻R 1的阻值随温度变化关系如图乙所示。
滑动变阻器的规格为“200Ω 2A ”，滑动变阻器接人电路的阻值为100Ω时，此报警器在温度为37℃时开始报警。
则下列选项正确的是（ ）A ．报警器开始报警时电路电流最小值为4mAB ．报警器开始报警时电路的总功率为0.015WC ．将P 向左移，可提高该电路开始报警时的温度D ．利用此电路，不能将开始报警时的温度设定为42°C【答案】B【解析】【分析】【详解】A ．根据乙图图像可以知道当温度为37℃时，R 1阻值为500Ω，此时电流3V 0.005A 5mA 100Ω500ΩU I R ====+ 故A 错误；B ．报警时电路总功率为 3V 0.005A 0.015W P UI ==⨯=故B 正确；C ．报警时电流不变，所以总电阻为600Ω不变，当P 向左移时滑动变阻器电阻变小，所以R 1将变大，由乙图可知，报警温度将变低，故C 错误；D ．当温度为42℃时，R 1为400Ω，所以滑动变阻器阻值为200Ω，可以达到，故D 错误。
故选B 。
2．在图甲所示的电路中，电源电压不变，R 0为定值电阻，滑动变阻器的滑片P 从a 端移到b 端的过程中，电压表与电流表示数的变化规律如图乙所示。
下列说法正确的是（ ）A．电源电压为4.0VB．定值电阻R0的阻值为8ΩC．滑动变阻器的调节范围为0﹣20ΩD．当滑片P位于b端时，电路的总功率最大【答案】C【解析】【分析】【详解】电路为定值电阻与滑动变阻器串联电路，电压表测量滑动变阻器两端电压，当滑片P位于a端时，滑动变阻器接入阻值为0Ω，电路为定值电阻简单电路，则电压表示数为0V，由乙图可知此时电流为0.6A，则由欧姆定律可求电源电压为U=I1R0=0.6A×R0当滑片P位于b端时，滑动变阻器全部接入电路，由串联分压可知此时对应电压最大，由乙图可知此时电压表示数为4V，电流表示数为0.2A，则可求滑动变阻器最大阻值及电源电压为24V ==200.2AURI=Ω滑滑U=U0+U滑=0.2A×R0+4V联立求解可得电源电压为6V，电阻R0阻值为10Ω，由于电源电压不变，则由2UPR=可知，当电路电阻最小时，电路总功率最大，即滑片位于a端，综合可知，故选C。
2020-2021全国中考物理欧姆定律的综合中考模拟和真题分类汇总及答案
一、初中物理欧姆定律问题1．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．2．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。
关于这两种接法，下列说法中正确的是（）A．甲图适合测量阻值较大的电阻，误差会减小B．乙图适合测量阻值较大的电阻，误差会减小C．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小D．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大【答案】A【解析】【分析】【详解】A．由图甲所示电路图可知，电流表采用内接法，由于电流表的分压作用，所测电压偏大，试验误差是由电流表的分压造成的，当待测电阻阻值远大于电流量表内阻时，即甲图适合测量阻值较大的电阻，误差会减小，故A正确；B．由图乙所示电路图可知，电流表采用外接法，由于电压表的分流作用，使所测电流偏大，实验误差来源于电压表分流，当电压表内阻远大于待测定值阻值时，即乙图适合测量阻值较小的电阻，误差会减小，故B错误；C．甲电路是安培表内接法，如果不考虑操作的偶然误差，按甲、乙两种电路进行实验，甲图中电压表两侧的电压是待测电阻上的电压与电流表上的电压的和，所以甲图中电阻测量值R A RU U URR R+=>甲即测量值与真实值相比偏大，故C错误；D．乙电路是安培表外接法，流过电流表的电流是待测电阻上的电流与电压表上电流的和，所以乙图中电阻测量值R V RU URI I I=<+乙即测量值与真实值相比偏小，故D错误。
2020-2021全国中考物理欧姆定律的综合中考模拟和真题分类汇总
一、初中物理欧姆定律问题1．灯泡L的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，电路中电源的电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是A．电路消耗的总功率保持不变B．电压表与电流表示数的比值变小C．电流表的示数增大，电压表的示数减小D．灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量【答案】D【解析】【分析】【详解】AC．灯与R串联，电压表测L的电压，电流表测电路的电流，滑动变阻器的滑片P向左滑动时，变阻器连入的电阻变小，电路的总电阻变小，由欧姆定律，电路的电流变大，根据 ，电路消耗的总功率变大；通过灯的电流变大，灯的电压变大，故AC错误；P UIB．由欧姆定律，电压表与电流表示数的比值即灯的电阻，如下所示，通过灯的电流随电压变大而变大，而且电压的增大量大于电流的增大量，由欧姆定律，灯的电阻变大，即电压表与电流表示数的比值变大，B错误；D．电路的总电阻变小，故灯泡电阻的增大量小于滑动变阻器接入电路电阻的减小量，即灯泡电阻的改变量小于滑动变阻器接入电路电阻的改变量，D正确。
故选D。
2．如图所示，电源电压不变，1R、2R为定值电阻，R为滑动变阻器，a、b是电流表或电压表，当只闭合开关S、S1时，a、b的指针均明显偏转，将位于中点的滑片P向左移动，a 的示数不变，b的示数有变化。
以下说法正确的是（）A ．b 可能是电流表、也可能是电压表B ．只闭合S 、S 2，移动滑片P ，则a 示数的变化量与b 示数的变化量的比值可能等于12R R +C ．若将b 换成另一种电表，只闭合S 、S 2，将滑片P 向右移动，2R 消耗的功率一定变大D ．若将a 与b 的位置互换，只闭合S 、S 2，则a 的示数与b 的示数的比值可能等于2R【答案】D【解析】【分析】【详解】A ．假设b 是电流表，a 是电流表，当只闭合开关S 、S 1时，R 与R 2并联接在电路中，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数有变化，这种情况符合题意，所以b 可能是电流表；假设b 是电压表，a 是电流表，当只闭合开关S 、S 1时，有电流流过R 2，但没有电流流过R ，a 的指针明显偏转，b 表测的是电源电压，也明显偏转，但是将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数是不变的，这种情况与题意不符合，所以这个假设不成立；假设b 是电压表，a 是电压表，当只闭合开关S 、S 1时，两个电压表测的都是电源电压，指针均明显偏转，但是将位于中点的滑片P 向左移动，电源电压不变，那么两表的示数是不变的，这情况与题意不符合，所以这个假设也不成立；综上所述，b 不可能是电压表，只能是电流表，A 错误；B ．假设b 是电流表，a 是电压表，当只闭合开关S 、S 1时，有电流流过b 表，b 表有示数，a 表测的是电源电压，也有示数，将位于中点的滑片P 向左移动，根据U I R=可知，b 的示数有变化，a 的示数是不变的，大小还是等于电源电压，这种情况符合题意，所以b 可能是电流表，a 可能是电压表；只闭合S 、S 2，这时R 1与R 串联，电压表a 测的是R 两端的电压，电流表测的是电路中的电流，则可知1U R I∆=∆，即电压表a 示数的变化量与电流表b 示数的变化量的比值等于R 1；当b 是电流表，a 是电流表时，只闭合S 、S 2，R 、R 2被短路，电路是R 1的简单电路，即使移动滑片P ，a 、b 两表的示数都不会变化；综上所述，a 示数的变化量与b 示数的变化量的比值不可能等于12R R +；B 错误；C ．把b 换成电压表，a 是电压表时，只闭合S 、S 2，R 1、R 2与R 串联，滑片P 向右移动，电阻变小，电路的总电阻变小，电流变大，根据22P I R =可知，R 2消耗的功率变大；如果把b 换成电压表，a 是电流表时，只闭合S 、S 2，R 被短路，R 1、R 2串联，滑片P 向右移动，电阻不变，电路的总电阻不变，电流不变，根据22P I R =可知，R 2消耗的功率不变；C 错误；D ．a 是电压表，b 是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 被短路，R 1、R 2串联，电流表测电路中的电流，电压表测R 2两端的电压，那么a 的示数与b 的示数的比值是R 2；当a 、b 都是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 、R 2被短路，只有R 1接在电路中，两电流表的示数相等，它们的比值是1；D 正确。
2020年中考物理专题分类卷 专题十五 欧姆定律(真题篇)包含答案
2020年中考物理专题分类卷专题十五欧姆定律（真题篇）一、选择题1.图中，能正确描述电阻一定时，电流随电压变化的图象是( )A B C D2．如图所示，电源电压恒为6V，R1是定值电阻，A、B是滑动变阻器R2的两端。
闭合开关，当滑片P在A端时，的示数为0.6 A；当滑片P移到B端时，的示数为0.2 A．则R1和滑动变阻器R2的最大阻值分别是( )A. 10Ω，15ΩB.10Ω，20ΩC.10Ω，30ΩD.30Ω，10ΩI 图象，小明对图象信息作出的判断，正确的是( )3．如图是电阻甲和乙的UA．当甲两端电压为0.5 V时，通过它的电流为0.3 AB．当乙两端电压为2.5 V，其电阻值为10ΩC．将甲和乙串联，若电流为0.3 A，则它们两端的电压为2VD．若甲和乙并联，若电压为1V，则它们的干路电流为0.4 A4．如图所示电路中，闭合开关S，灯泡发光，电路正常，若将电压表与电流表交换位置，电路可能出现的情况是( )A．电流表、电压表被烧毁B．电压表示数接近电源电压C．灯泡正常发光D．电流表有示数5．在如图所示电路中，当闭合开关后，两个电压表指针都向右偏转相同角度，则电阻R1和R2阻值之比为( )A．1:1 B．1:5 C．4:1 D．4:56．（2018·安徽）如图所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全的前提下，向左移动滑动变阻器的滑片，在移动滑片的过程中，下列说法正确的是( )A．电流表的示数变大，电压表的示数变大B．电流表的示数变小，电压表的示数变大C．电流表的示数变小，电压表的示数变小D．电流表的示数变大，电压表的示数变小7．小明对中考体育测试使用的身高测量仪感兴趣，为了了解它的测量原理，他尝试设计了如图所示的四个电路，其中能够实现身高越高、电压表示数越大的电路是( )A B C D8．(2018·武汉)为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示，R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每一时刻的电压，若已知电源电压为12 V，某一时段AB间的电压随时间变化的图象如图乙所示，则下列说法正确的是( )A．AB两端电压为6V时，跳绳自动计数器会计数一次B．绳子挡住了射向R1的红外线时，R1和R2的阻值相等C．绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍D．绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍二、填空题9．(2018·天津)当某导体两端电压是3V时，通过它的电流是0.2 A，该导体的电阻是____Ω；当它两端电压为0时，该导体的电阻为____Ω．10.如图所示，闭合开关后，电压表的示数为6 V，电流表的示数为0.3 A，则电阻R的阻值为____Ω；当开关断开时，该电阻的阻值为____Ω．11．如图所示，电源电压恒定，R 1=20 Ω，闭合开关S ，断开开关S 1，电流表示数是0.3 A ；若再闭合S 1，发现电流表示数变化了0.2 A ，则电源电压为____V ，R 2的阻值为____Ω．12.将一段电阻丝R 和一个阻值为R 0的定值电阻串联．接在电压为U=2 V 的电源上，现改变电阻丝接入电路的长度．测得通过电阻丝的电流I 和电阻丝相应的接入长度L ，得到了电流的倒数与长度的关系图像（L I—1图象）如图所示，由此可知：该定值电阻R 0=____Ω；当电阻丝的接入长度为L=0.5 m 时，相应电阻丝的电阻R’=____Ω.三、实验探究题13. (2017·连云港)小明同学在“探究通过导体的电流与电阻的关系”时，他用图甲所示的电路进行实验，实验中电阻R 两端的电压始终保持2.4 V 不变.(1)请用笔画线代替导线，将甲图中实物电路连接完整（导线不得交叉）． (2)开关闭合前，滑动变阻器的滑片P 应置于____（选填“A ”或“B ”）端．(3)在实验过程中，当把电阻R 由5Ω更换为10Ω时，滑动变阻器接入电路中的电阻应____．（选填“变大”“变小”或“不变”）(4)某次实验时电流表的示数如图乙所示，则电流表示数为____A，此时R的阻值为____Ω．14．(2018·海南)在“测量小灯泡电租”实验中，小灯泡的额定电压U=2.5 V．(1)请用笔画线代替导线，将图甲中的实物电路连接完整．(2)闭合开关后，发现电流表指针如图乙所示，其原因是_______________________________.(3)排除故障后，闭合开关，移动滑片P使电压表示数为2.5 V，电流表示数如图丙所示I=____A，则小灯泡的电阻R=____Ω．(4)如图丁所示，是小华同学利用图甲电路做实验时，测绘出的小灯泡的电流随电压变化的关系图象，在图甲电路中，电源电压U=4.5V保持不变，当滑动变阻器取值R P=10 Ω时，小灯泡电阻值为R L=____Ω（保留两位小数点）四、计算题15．（2018·广东）如图甲所示，已知定值电阻R1的阻值为30 Ω，闭合开关时整个电路正常工作，两电流表的指针都在同一位置，示数如图乙所示．（设电源电压保持不变），求：(1)电源电压U是多少？(2)通过定值电阻R2的电流是多少？(3)现用一个未知阻值的定值电阻R x替换电阻R1或R2，替换后只有一个电流表的示数发生了变化，请判断R x 替换的是电阻R 1或R 2．(4)此时替换后电流表示数减少了0.3 A ，求未知电阻R x 的阻值．专题十五 欧姆定律（真题篇）1．A 解析：电阻一定时，电流与电压成正比。
2020-2021备战中考物理一模试题分类汇编——欧姆定律的计算综合附答案
一、欧姆定律的计算问题难题易错题1．如图所示，电源电压保持不变，小灯泡L 标有“5V 2.5W”的字样，滑动变阻器 R 1 的最大阻值为40 Ω，定值电阻R 2 的阻值为 20Ω，电压表量程为0~3V ，电流表量程为 0~3A ，灯丝电阻不随温度变化。
当 S 1、S 2 和 S 3 都闭合，滑动变阻器的滑片滑到端点 a 时，小灯泡L 恰好正常发光。
在保证电路安全的前提下，以下说法正确的是：（ ）A ．电源电压为 10VB ．闭合 S 2、S 3，断开 S 1 时，电路中最小电流为 0.1AC ．闭合 S 1、S 3，断开 S 2 时，滑动变阻器取值范围为 0～20ΩD ．滑片在 a 端，S 1、S 2和S 3 都闭合时，整个电路的功率最大，最大值为 3.75W 【答案】D 【解析】 【详解】 根据2U P R=可得，小灯泡的电阻： ()2L L L 5V 2==10Ω2.5WU R P =额额；A ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联；此时小灯泡L 恰好正常发光，则电源电压等于小灯泡的额定电压，L ==5V U U 额，故A 错误；B ．闭合S 2、S 3，断开S 1时，1R 与L 串联，电压表测变阻器1R 的电压，当滑动变阻器的两端电压等于电压表的最大值，即=3V U 滑时，变阻器接入电路的阻值最大，电路中电流最小， 则最小电流：L 5V-3V===0.2A 10ΩU U I R -滑；故B 错误；C ．闭合S 1、S 3，断开S 2时，1R 与2R 串联，电压表测变阻器1R 的电压，由串联分压规律可知，当电压表示数最大为1=3V U 时，变阻器1R 接入电路的阻值最大，因串联电路电流处处相等，结合欧姆定律可得：1212U U R R =；即：13V 5V-3V =20ΩR ； 解得1=30ΩR ，变阻器1R 接入电路的阻值最大为30Ω，故C 错误；D ．当S 、S 1和S 2都闭合，滑动变阻器的滑片滑到a 端时，灯泡与电阻2R 并联，因并联电路的总电阻最小，所以由2U P R=可知，此时整个电路的功率最大，则整个电路的最大功率：()222L L 25V =2.5W+=3.75W 20ΩUP P P P R =+=+最大额额； 故D 正确。
