外排架文字方案
外墙双排脚手架施工方案
外墙双排脚手架施工方案一、工程概况本项目为外墙双排脚手架施工，工程地点位于XXX市XXX区，建筑主体为高层住宅楼，建筑高度为98米，共30层。
工程主要包括主体结构施工、外墙装饰施工等。
为确保施工安全和工程进度，根据我国相关规范和标准，特制定本施工方案。
二、施工准备工作及主要材料需用量计划（一）、技术准备工作1. 组织技术骨干进行图纸会审，了解工程特点、难点，明确施工要求。
2. 编制施工组织设计，明确施工工艺、施工方法和施工顺序。
3. 制定施工安全措施，确保施工过程中安全无隐患。
4. 对施工人员进行技术培训，使其熟悉施工工艺、操作规程和安全措施。
5. 准备相关施工图纸和技术文件，以便施工过程中查阅。
（二）、物资准备工作1. 根据工程量计算，提前采购以下主要材料：（1）钢管：φ48.3×3.6mm，共计XX吨；（2）扣件：XX套；（3）脚手板：XX平方米；（4）安全网：XX平方米；（5）其他辅助材料：如钢丝绳、卡扣、梯子等。
2. 确保材料质量，要求供应商提供产品合格证、质保书等资料。
3. 妥善保管材料，做好防火、防盗、防潮等措施。
4. 对材料进行验收，确保材料数量、质量符合要求。
5. 提前与材料供应商沟通，确保材料按时送达施工现场。
三、一般规定1. 施工应严格遵守国家和地方的相关法律法规，以及建筑行业标准，确保施工安全、质量。
2. 施工前应进行安全技术交底，所有施工人员必须熟悉本施工方案的内容，并严格按照施工方案执行。
3. 脚手架搭设前，必须对搭设场地进行清理，确保地面平整、坚实，无杂物。
4. 脚手架搭设应按照设计图纸和施工方案进行，不得随意更改。
5. 脚手架搭设过程中，应定期进行检查和验收，确保脚手架结构稳定、安全可靠。
6. 脚手架上不得超载使用，严禁将脚手架作为起吊或固定设施使用。
7. 脚手架使用期间，应设置安全防护措施，如安全网、防护栏杆等，并定期检查维修。
8. 遇有六级以上大风或恶劣天气，应暂停脚手架搭设与拆除作业，并采取防风、防雨措施。
土建外架施工方案(3篇)
第1篇一、工程概况本工程位于XX市XX区，总建筑面积约XX万平方米，包括住宅、商业、办公等综合功能。
本方案针对土建外架施工进行详细规划，确保施工安全、高效、环保。
二、施工范围及内容1. 施工范围：本方案针对土建外架施工，包括基础工程、主体结构、装饰装修等阶段的外架搭设、拆除及维护。
2. 施工内容：（1）外架材料：钢管、扣件、脚手板、安全网、防护栏杆、吊篮等；（2）搭设方法：采用搭设外脚手架、吊篮等；（3）拆除及维护：按照规定程序进行拆除，并做好现场清理工作。
三、施工组织与管理1. 施工组织：（1）项目经理：负责整个外架施工的组织、协调和管理工作；（2）技术负责人：负责外架施工的技术指导和质量把关；（3）安全员：负责施工现场的安全管理，确保施工安全；（4）施工班组：负责具体的外架搭设、拆除及维护工作。
2. 管理制度：（1）建立健全外架施工管理制度，明确各岗位职责；（2）加强施工现场安全管理，严格执行安全操作规程；（3）定期对施工人员进行安全教育和技术培训；（4）加强材料管理，确保材料质量符合要求。
四、施工进度安排1. 施工阶段：分为基础工程、主体结构、装饰装修三个阶段；2. 施工进度：（1）基础工程阶段：外架搭设、拆除及维护；（2）主体结构阶段：外架搭设、拆除及维护；（3）装饰装修阶段：外架搭设、拆除及维护。
五、施工工艺及质量控制1. 施工工艺：（1）外脚手架搭设：按照规范要求，先搭设基础，然后逐步向上搭设，确保整体稳定；（2）吊篮搭设：根据工程需求，合理布置吊篮，确保施工安全和效率；（3）拆除及维护：按照规定程序进行拆除，并做好现场清理工作。
2. 质量控制：（1）材料质量：严格按照国家标准和设计要求，选用合格的材料；（2）搭设质量：确保搭设过程符合规范要求，加强过程检查；（3）拆除质量：严格按照规定程序进行拆除，确保拆除质量；（4）安全质量：加强施工现场安全管理，严格执行安全操作规程。
六、安全措施1. 安全教育：定期对施工人员进行安全教育，提高安全意识；2. 安全防护：搭设防护栏杆、安全网等，确保施工人员安全；3. 安全检查：定期对施工现场进行检查，及时发现和消除安全隐患；4. 应急预案：制定应急预案，确保在发生安全事故时能够迅速应对。
建筑外架方案怎么写范本
建筑外架方案怎么写范本建筑外架方案写作范本：一、引言建筑外架方案是指在建筑施工过程中，为了提高施工效率和保证施工安全，采用的一种临时性支撑结构。
本方案旨在介绍并设计一套适用于某个建筑工程的外架方案，以达到稳定施工环境、保障施工质量的目的。
二、工程背景本工程为一座高层建筑，总高度为80米，地上18层，地下2层。
建筑材料主要为钢筋混凝土，施工过程中需要采用外架来提供施工条件。
三、方案设计1. 建筑外架材料选择根据工程要求和施工情况，本方案选择钢管和脚手架材料作为主要外架支撑材料。
钢管选用标准规格，固定方式采用螺栓连接，保证连接紧固可靠。
脚手架选用稳固且承重能力较高的型号，定期检查维护，确保施工安全。
2. 外架支撑布局依据建筑结构设计和实际施工情况，本方案将外架支撑布局分为四个部分，即楼板外架、立柱外架、横梁外架和升降平台。
其中楼板外架主要用于搭设施工平台，支撑工人和施工材料；立柱外架用于加固立柱，保证垂直度和稳定性；横梁外架则用于支撑梁板，确保施工过程中的结构安全；升降平台用于提供施工高度和方便物料运输。
3. 外架搭设流程本方案将外架搭设流程分为准备工作、主体搭设、配套工作和安全保障四个阶段。
准备工作包括施工方案编制、人员组织等；主体搭设阶段按照楼板、立柱、横梁、升降平台的顺序进行；配套工作包括安装脚手架、悬挑平台等；安全保障阶段则包含安全检查和监测。
4. 施工安全措施施工安全是外架搭设过程中的重要环节。
本方案将加强施工人员的安全教育培训，确保人员具备必要的安全意识和操作技能；设置专人负责外架搭设过程中的施工安全监控，及时发现和处理安全隐患；定期对外架进行检查和维护，确保材料和连接的安全可靠。
四、总结本建筑外架方案设计了适用于某个建筑工程的外架搭设方案，通过合理的材料选择、支撑布局和施工流程规划，能够满足建筑施工的要求，提高施工效率，保证施工安全。
同时，本方案注重施工安全措施的落实，保障人员和外架设施的安全，最终达到优质高效的施工目标。
外排架工程施工方案
外排架工程施工方案一、项目概述二、施工准备工作1.员工准备：组建施工队，分工明确，确保施工人员熟悉外排架的组装和安装过程。
2.材料准备：根据工程设计书和施工图纸，准备所需的外排架材料，如钢管、连接件、螺栓、螺母等。
3.施工设备准备：准备吊车、脚手架、梯子等工具和设备，以便施工所需。
三、施工步骤1.确认施工地点：根据工程设计书，确定外排架的安装位置。
2.布置工地：在施工现场搭建必要的围挡和临时设施，以确保施工安全和有序进行。
3.安装脚手架：在外墙上安装脚手架，以便施工人员进行操作。
脚手架应稳固可靠，符合安全标准。
4.测量定位：根据工程设计书和施工图纸，使用测量仪器定位外排架的安装点，确保位置准确。
5.组装外排架：根据工程设计书和施工图纸，根据测量结果组装外排架。
确保外排架的连接紧固，稳定可靠。
6.安装管道：根据工程设计书，使用合适的方法将排水管道连接到外排架上。
确保管道和外排架之间的连接紧密，无漏水现象。
7.施工检查：在施工过程中，定期进行检查，确保外排架安装稳定可靠，并符合安全要求。
8.完工验收：完成施工后，进行验收，确保外排架工程符合相关标准和规定。
四、安全措施1.培训和教育：施工前，对施工人员进行安全教育和培训，确保他们了解施工现场的安全要求和施工流程。
2.穿戴防护装备：施工人员必须穿戴安全帽、安全鞋、安全带等防护装备，以保障施工过程中的人身安全。
3.施工现场警示标志：在施工现场设置明显的警示标志，以提醒过往行人和车辆注意施工区域，避免发生意外。
4.定期维护和检修：定期检查外排架的稳定性和安全性，及时更换老化和损坏的部件，确保施工后的外排架安全可靠。
5.合理使用吊车和脚手架：在使用吊车和脚手架时，严格按照操作规程操作，确保使用安全。
6.施工现场警示灯光：在施工现场设置适当的警示灯光，提醒过往行人和车辆留意施工现场，确保安全。
五、质量控制1.使用优质材料：施工过程中使用合格的外排架材料，确保外排架的稳定性和耐用性。
外排脚手架施工方案
外排脚手架施工方案外排脚手架是建筑施工中常见的一种临时性支撑结构，在高空作业、搭建、拆除等环节都起着至关重要的作用。
施工前的脚手架设置是决定施工质量和安全的重要因素之一。
本文将介绍外排脚手架施工方案，从搭建前的准备工作到搭建、使用和拆除过程中的注意事项。
一、搭建前的准备工作1.脚手架选材：选择符合国家标准的脚手架材料，包括钢管、钢扣件等，确保材料的质量和可靠性。
2.施工方案设计：根据施工现场的具体情况，制定详细的搭建方案，包括脚手架布置、承重计算等。
3.施工人员培训：所有参与搭建工作的人员需要进行安全培训，了解施工规范和操作要点。
二、外排脚手架搭建过程1.测量定位：根据设计方案，确定脚手架搭建的位置和高度，并进行精确测量定位。
2.搭建基础：先搭建脚手架的基础部分，确保基础牢固稳定，能够承受后续的荷载。
3.立杆搭接：将立杆按照设计要求搭接好，注意横向和纵向的连接方式，确保连接牢固。
4.横杆和纵杆装配：逐步安装横杆和纵杆，按照设计要求进行交叉支撑，使脚手架整体结构更加牢固。
5.搭设水平杆和斜杆：在基础搭建完毕后，搭设水平杆和斜杆，增强脚手架的稳定性。
三、脚手架使用及安全注意事项1.检查维护：使用前应对脚手架进行全面检查，确保各部件完好无损，定期进行维护保养。
2.荷载标示：严格按照承载能力标识悬挂荷载，在标示范围内使用，不得超载。
3.防护设施：设置好脚手架的防护栏杆、安全网等防护措施，保障施工人员的安全。
4.天气因素：在恶劣天气条件下，暴风雨、大雾等情况下暂停作业，确保施工安全。
5.注意事项：施工过程中注意避免乱拆乱用，不得私自增高或改动脚手架结构。
四、拆除外排脚手架1.停止使用：在施工结束后，立即停止使用脚手架，确保搭建区域周围没有人员和物品。
2.逐级拆除：按照逆序原则，从顶部开始逐级拆除脚手架各部分，确保拆除过程安全。
3.注意堆放：拆除后的脚手架部件要整齐摆放，防止倒塌或造成伤害。
4.清理工地：拆除后清理工地，确保没有遗留物，以免影响后续施工。
外排架文字方案

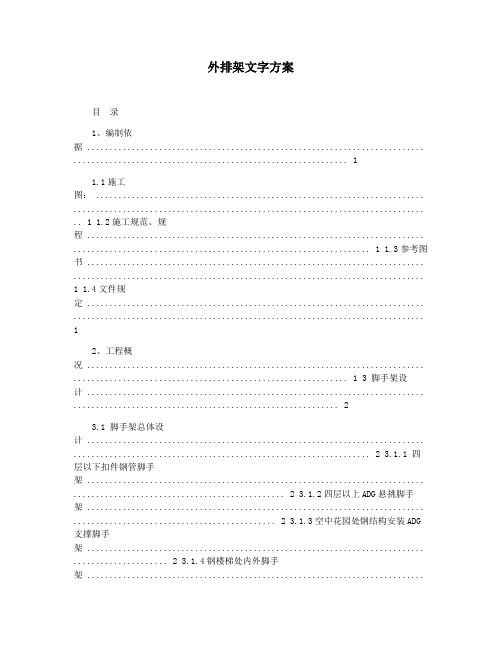

外排架文字方案目录1、编制依据 ........................................................................... . (1)1.1施工图： ......................................................................... .............................................................................. .. 1 1.2施工规范、规程 ........................................................................... .................................................................. 1 1.3参考图书 ........................................................................... ..............................................................................1 1.4文件规定 ........................................................................... (1)2、工程概况 ........................................................................... ............................................................. 1 3 脚手架设计 ........................................................................... .. (2)3.1 脚手架总体设计 ........................................................................... .................................................................. 2 3.1.1 四层以下扣件钢管脚手架 ........................................................................... ............................................... 2 3.1.2四层以上ADG悬挑脚手架 ........................................................................... ............................................. 2 3.1.3空中花园处钢结构安装ADG 支撑脚手架 ........................................................................... ..................... 2 3.1.4钢楼梯处内外脚手架 .................................................................................................................................. 2 3.2四层以下单排扣件钢管脚手架构造设计 ........................................................................... .......................... 2 3.3四层以上ADG脚手架构造设计 ........................................................................... ........................................ 3 3.3.1架体高度及立杆设计： ......................................................................... ..................................................... 3 3.3.2架体横杆及斜拉杆设计： ......................................................................... ................................................. 4 3.3.3架子与结构拉接设计： ......................................................................... ..................................................... 4 3.3.4悬挑钢梁 ........................................................................... (5)3.3.5架子卸荷设计： ......................................................................... ................................................................. 7 3.3.6架体马道设计： ......................................................................... ................................................................. 7 3.3.7室外电梯处设计： ......................................................................... ............................................................. 8 3.3.8卸料平台处设计： ......................................................................... ............................................................. 8 3.3.9架体防护设计： ......................................................................... ................................................................. 9 3.4 钢楼梯内、外架体 ........................................................................... ............................................................ 10 3.4.1钢楼梯内部架体 ........................................................................... ............................................................. 10 3.4.2钢楼梯外部架体 ........................................................................... ..............................................................11 3.5空中花园钢结构楼板支撑ADG脚手架构造设计 ........................................................................... . (12)4 脚手架计计算和验算 ........................................................................... . (14)4.1四层以上ADG脚手架主要受力杆件结构稳定承载设计计算和验算 ..................................................... 14 4.1.1架体设计荷载计算 ........................................................................... ......................................................... 14 4.1.2风荷载标准值 ........................................................................... ................................................................. 15 4.1.3立杆计算 ........................................................................... . (16)4.1.4横杆计算 ........................................................................... . (17)4.1.5连墙件计算 ........................................................................... ..................................................................... 18 4.1.6悬挑工字钢力学验算 ........................................................................... ..................................................... 19 4.1.7钢丝绳强度验算： ......................................................................... ........................................................... 21 4.2钢楼梯内外架体计算 ........................................................................... ........................................................ 21 4.2.1钢楼梯内部工字钢验算 ........................................................................... ................................................. 21 4.2.2钢楼梯外侧落地架体计算 ........................................................................... ............................................. 22 4.3空中花园钢结构支撑ADG脚手架主要受力杆件结构设计计算 (26)14.3.1架体设计荷载计算 ........................................................................... ......................................................... 26 4.3.2立杆承载力计算 ........................................................................... . (26)5.附图 ........................................................................... . (27)21、编制依据 1.1施工图：序号 1 2 图纸名称结构施工图建筑施工图图纸编号结施建施出图日期 2021.7 2021.7 1.2施工规范、规程序号编制依据依据内容《混凝土结构工程施工质量验收规范》《建筑施工高处作业安全技术规范》 1 规范规程 GB50204-2002 JGJ80-91 《建筑施工扣件式钢管脚手架安全技术规范》JGJ-2001 《建筑施工安全检查标准》 JGJ59-99 2 地方标准《建筑工程施工现场安全防护场容卫生、环境DBJ01-83-2021 保护及保卫消防标准》《模块式脚手架》 Q/SYADG001-2021 3 企业标准《ADG脚手架安装检查验收和安全使用规定》 ADG-002-20211.3参考图书序号 1 2 3 4 图书名称建筑施工手册（第四版）简明施工计算手册实用建筑施工安全手册建筑施工脚手架实用手册出版日期 2021.9 1999.7 1999.7 1994.5 1.4文件规定序号 1 2 2、工程概况微软公司中国研发集团总部办公楼（2号）工程位于中关村科技园内，建设单位微软（中国）有限公司，设计单位北京市建筑设计研究院，施工总承包单位为北京建工集团总承1文件名称北京市建委颁发《北京市建设工程施工现场安全防护标准》京建施[2021]1号北京市建委颁发《重大危险性施工方案管理规定》京建213号文包部。
外墙双排脚手架施工方案
外墙双排脚手架施工方案•相关推荐外墙双排脚手架施工方案（精选7篇）为了确保工作或事情有序地进行，通常需要提前准备好一份方案，方案是计划中内容最为复杂的一种。
写方案需要注意哪些格式呢？以下是小编收集整理的外墙双排脚手架施工方案（精选7篇），仅供参考，大家一起来看看吧。
外墙双排脚手架施工方案1一、编制说明及依据本方案结构施工阶段和外装修阶段外脚手架的搭设与拆除及案编制的目的是指导现场脚手架搭设，拆除和检查，在施工过程中始终保持受控、安全状态。
本方案依据《建筑施工扣件钢管脚手架安全技术规范》、《建筑施工手册》及相关规范编制。
二、工程概况本项目为工程名称为广西钦州丝路花园3号楼工程。
位于本工程位于广西钦州南珠东路北侧，筏板基础，框架结构，地上3层，地下1层。
共三层，建筑面积为17576O。
三、脚手架的使用和安全要求（一）使用要求1、架子的宽度1.0米，步架高度为1.8米，立杆纵距为1.50米，离建筑物装饰面为0.3米，并能满足工人操作、材料堆置和运输的需要；2、具有稳定的结构和足够的承载能力，能保证施工期间在可能出现的使用荷载（设计规定限值）的作用下不变形.不倾斜.不摇晃；3、与垂直运输设施（井字架、塔吊等）和楼层或作业面高度相互适应，以确保材料垂直运输转入水平运输的需要；（二）安全要求确保使用安全是脚手架工程中的首要问题，通常应考虑以下几个环节：1、把好材料、加工和产品质量关，加强对架设工具的管理和维修保养工作，避免使用质量不合格的架设工具和材料。
主要要求为：（1）架设工具材料的规格和质量必须符合设计要求，并经试验检验合格后才能使用；（2）加强对架设工具材料的统一管理，严格执行发放和入库制度。
避免或减少在搭拆、运输和存放过程中造成的损坏。
2、确保脚手架具有稳定的结构和足够的承载力3、搭设完毕后应进行检查验收，检查合格后方能使用；4、严格控制使用荷载，确保有较大的安全储备。
（使用荷载从脚手板上实际作用的荷载为准）；5、要有可靠的安全防护措施，其中包括：（1）作业层的外侧面应设挡板、围栅和安全网；（2）在架高方向按规定设置多层挑出式安全网；（3）在脚手架上同时进行多层作业情况下，各作业层之间应设置可靠的防护蓬（在作业层下铺钢筋网片等），以防止上层坠物伤害下层作业人员；（4）必须有良好的防电、避雷装置，钢脚手架、钢垂直运输架均有可靠接地，雷雨季节高于四周建筑物的脚手架和垂直运输架就设避雷装置；6、严格避免以下违章作业：（1）利用脚手架吊运重物；（2）作业人员攀登架子上下；（3）推车在架子上跑动；（4）在脚手架上拉接吊装缆绳；（5）任意拆除脚手架部件和连墙杆件；（6）在脚手架底或近旁进行开挖沟槽等影响脚手架地基稳定的施工作业；（7）起吊构件和器材时碰撞或拖动脚手架。
建筑工程排架施工方案范本
建筑工程排架施工方案范本一、项目概况1.1 项目名称：XXX建筑工程排架施工方案；1.2 项目地点：XXXX；1.3 项目概述：本项目位于XX地区，是一座多层建筑，主要用途为商业综合楼。
建筑的结构形式为框架结构，需要进行排架施工。
二、施工目标2.1 安全性目标：保障施工现场安全，保证施工人员和周边居民的人身安全和财产安全；2.2 质量目标：确保排架施工质量符合相关国家标准和工程质量检验要求，保证建筑结构安全稳固；2.3 进度目标：按照施工计划和工期安排，保证施工进度的顺利进行，及时完成排架工程。
三、施工准备3.1 技术准备：制定详细排架施工方案，包括施工图纸、材料清单、施工工艺流程等；3.2 物资准备：采购所需的排架设备、施工材料和安全防护用品；3.3 人员准备：合理安排施工人员，并进行技术培训和安全教育。
四、施工方案4.1 施工前准备：根据设计要求和现场条件，确定排架的位置和高度，并进行测量和标示；4.2 搭设排架：选用符合要求的排架材料搭设排架，注意排架结构的稳固性和安全性；4.3 安全防护：在施工现场设置警示标识，进行安全防护措施，做好施工现场的封闭和安全通道的设置；4.4 施工细节：按照工艺要求和施工图纸进行排架施工，严格控制施工质量和进度，及时处理施工中的问题；4.5 施工结束：完成排架施工后，进行验收和清理，确保施工现场和施工材料的安全。
五、施工安全5.1 安全教育：对施工人员进行安全教育，提高安全意识，严格执行施工现场安全操作规程；5.2 安全防护：采用安全防护措施，设立警示标识，保证施工现场的安全；5.3 应急预案：制定施工安全管理应急预案，做好突发事件的应急处置准备工作。
六、质量控制6.1 工程监理：设立专门的工程监理机构进行质量监督和检验；6.2 施工质量：严格执行施工图纸和施工工艺要求，确保排架施工的质量；6.3 质量验收：完成排架施工后，进行质量验收，确保排架结构的安全稳固。
外排脚手架搭设施工方案
外排脚手架搭设施工方案一、施工前准备在进行外排脚手架搭设前，需进行周密的施工前准备工作，确保施工安全高效。
具体步骤包括: 1. 确认外排脚手架搭设位置，根据实际情况确定吊装方式和支撑点位置； 2. 外排脚手架搭设前需搭建好临时采光平台； 3. 对施工人员进行安全教育和培训，确保操作规范； 4. 准备搭设外排脚手架所需的材料和工具。
二、外排脚手架搭设步骤外排脚手架的搭设过程关乎施工安全和工作效率，需按以下步骤进行: 1. 设置主立杆：在搭设位置安装好主立杆，确保牢固可靠； 2. 横向连接：将横向连接件安装在主立杆上，形成基本结构； 3. 纵向连接：在基本结构上安装纵向连接件，增加整体稳定性； 4. 搭设横梁：将横梁安装在横向连接件上，连接主立杆； 5. 安装脚手板：将脚手板安装在横梁上，确保平整牢固。
三、施工注意事项在外排脚手架搭设过程中，需注意以下事项以确保施工质量和安全: 1. 验收材料：搭设前对使用的脚手架材料进行验收，材料必须符合相关标准； 2. 严格按照规范操作：施工人员需按照搭设图纸和规范操作，严禁随意更改； 3. 注意施工环境：施工过程中需注意周围环境，确保搭设位置安全无障碍； 4. 定期检查：搭设过程中需定期检查外排脚手架结构，保证安全可靠； 5. 施工完毕清理：每日施工完毕后需清理施工现场，确保无碍操作。
四、施工结束及拆除外排脚手架搭设完成后，需进行施工结束及拆除工作，具体步骤包括: 1. 验收：外排脚手架搭设完毕后需进行验收，确认符合规范标准； 2. 清理：清理施工现场及外排脚手架，保持整洁有序； 3. 撤离：撤离施工人员和设备，防止危险发生； 4. 拆除：按照规范拆除外排脚手架，确保操作安全无误。
五、总结搭设外排脚手架是施工过程中必不可少的一环，正确施工方案和严格执行操作规范是保障施工安全和进度的关键。
在未来的施工中，我们将进一步完善外排脚手架施工方案，不断提升施工质量和效率。
建筑工程双排外架施工方案
建筑工程双排外架施工方案1. 引言在建筑工程中，外架是一种常见的施工工具，用于搭建临时支撑结构以支持人员和材料，并提供施工所需的安全工作平台。
本文档旨在介绍建筑工程中双排外架的施工方案，包括搭建和拆除外架的步骤、安全注意事项以及相关的检查和维护。
2. 施工方案2.1 外架材料准备在施工前，需要准备以下外架所需的材料：•铁管：选用规格合适的铁管作为外架的主要支撑结构，根据工程需求选择合适的管径和长度；•脚手架材料：包括水平杆、纵向杆、纵梁、连接节点等；•钢板：用于铺设施工平台，提供稳定和坚固的工作面；•脚手架脚盘：用于支撑脚手架的基座；•脚手架轮子：安装在脚手架底部，便于移动和调整位置；•脚手架锁扣：用于连接脚手架材料，增加稳定性。
2.2 搭建外架步骤以下是搭建双排外架的步骤：1.根据设计要求和现场情况选择合适的位置和安全举行设立脚手架基坑，保证地基坚实稳定，并对地坪进行平整处理。
2.将脚手架脚盘按照设计要求进行布置，并使用地脚螺栓固定。
3.在脚手架脚盘上安装脚手架轮子，并调整好轮子的位置和高度。
4.搭建第一层脚手架：先将水平杆与脚手架脚盘连接，确定好水平位置后，再根据设计要求安装纵向杆和纵梁。
5.根据需要搭建其他层的脚手架，使用脚手架材料进行连接。
6.根据设计要求，在外架上铺设钢板作为工作平台，确保钢板的连接牢固。
7.对外架进行稳定性检查，确保外架结构坚固稳定，不存在松动或不平衡现象。
2.3 拆除外架步骤完成建筑工程后，需要拆除外架，以下是拆除外架的步骤：1.拆除钢板：先解除钢板的连接，逐个拆除并垂直降落到地面上。
2.拆除脚手架材料：依次从顶部开始，解除脚手架的连接，逐层拆除，并垂直降落到地面上。
3.拆除脚手架：使用起重设备将脚手架从顶部开始逐层吊起，垂直降落到地面上，然后拆除脚手架脚盘。
4.清理现场：拆除外架后，对施工现场进行清理，清除废弃材料和垃圾。
3. 安全注意事项在搭建和拆除外架的过程中，需要注意以下安全事项：1.严格按照设计要求搭建外架，确保结构稳定和牢固。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1、编制依据 (1)1.1施工图： (1)1.2施工规范、规程 (1)1.3参考图书 (1)1.4文件规定 (1)2、工程概况 (1)3 脚手架设计 (2)3.1脚手架总体设计 (2)3.1.1四层以下扣件钢管脚手架 (2)3.1.2四层以上ADG悬挑脚手架 (2)3.1.3空中花园处钢结构安装ADG支撑脚手架 (2)3.1.4钢楼梯处内外脚手架 (2)3.2四层以下单排扣件钢管脚手架构造设计 (2)3.3四层以上ADG脚手架构造设计 (3)3.3.1架体高度及立杆设计： (3)3.3.2架体横杆及斜拉杆设计： (4)3.3.3架子与结构拉接设计： (4)3.3.4悬挑钢梁 (5)3.3.5架子卸荷设计： (7)3.3.6架体马道设计： (7)3.3.7室外电梯处设计： (8)3.3.8卸料平台处设计： (8)3.3.9架体防护设计： (9)3.4钢楼梯内、外架体 (10)3.4.1钢楼梯内部架体 (10)3.4.2钢楼梯外部架体 (11)3.5空中花园钢结构楼板支撑ADG脚手架构造设计 (12)4 脚手架计计算和验算 (14)4.1四层以上ADG脚手架主要受力杆件结构稳定承载设计计算和验算 (14)4.1.1架体设计荷载计算 (14)4.1.2风荷载标准值 (15)4.1.3立杆计算 (16)4.1.4横杆计算 (17)4.1.5连墙件计算 (18)4.1.6悬挑工字钢力学验算 (19)4.1.7钢丝绳强度验算： (21)4.2钢楼梯内外架体计算 (21)4.2.1钢楼梯内部工字钢验算 (21)4.2.2钢楼梯外侧落地架体计算 (22)4.3空中花园钢结构支撑ADG脚手架主要受力杆件结构设计计算 (26)4.3.1架体设计荷载计算 (26)4.3.2立杆承载力计算 (26)5.附图 (27)1、编制依据1.1施工图：1.2施工规范、规程1.3参考图书1.4文件规定微软公司中国研发集团总部办公楼（2号）工程位于中关村科技园内，建设单位微软（中国）有限公司，设计单位北京市建筑设计研究院，施工总承包单位为北京建工集团总承包部。
本工程为钢筋混凝土框架剪力墙结构。
地下5层，地上 15层，建筑总高65m，地上首层至三层层高5.0m，四层至十三层层高4.2m，十四层层高4.3m，十五层层高3.7m。
微软公司中国研发集团总部办公楼（2号）工程，5-8轴交B-C轴和F-G轴设计为内部空中花园，该部分结构为钢结构。
3 脚手架设计3.1 脚手架总体设计该工程脚手架共分为四部分：一是四层（＋15.000m）以下外墙采用单排钢管扣件脚手架搭设外维护架；二是四层（＋15.000m）以上采用工字钢悬挑ADG脚手架，作为楼体施工时的操作架及维护架；三是钢楼梯结构外部及内部ADG架体；四是空中花园处钢结构安装ADG 支撑脚手架。
3.1.1 四层以下扣件钢管脚手架四层（＋15.000m）以下采用钢管扣件脚手架搭设单排脚手架，仅作为施工外维护架。
3.1.2四层以上ADG悬挑脚手架四层以上ADG脚手架为结构外墙施工脚手架，架体从楼层上悬挑工字钢上搭设。
脚手架分两段进行悬挑搭设，分别从四层（＋15.000m）和十层（+40.200m）外挑工字钢搭设脚手架。
结构外墙施工脚手架使用功能为：结构施工及防护脚手架，施工荷载按300kg/㎡，架体上不许放置钢模板，不得集中堆载。
3.1.3空中花园处钢结构安装ADG支撑脚手架该部分脚手架采用ADG60系列产品进行搭设，满足钢结构大梁的支撑以及顶板混凝土施工。
3.1.4钢楼梯处内外脚手架钢楼梯处内部脚手架主要为满足墙体施工及内部模板放置提供平台，钢楼梯外部双排架体自地下室一层顶板生根搭设，直至结构顶部，作为结构施工的操作架及外维护架。
3.2四层以下单排扣件钢管脚手架构造设计四层（＋15.000m）以下采用扣件钢管脚手架搭设单排悬挑脚手架，脚手架主要为结构施工提供外防护。
脚手架纵距1.5米，步距1.5米，立杆距结构面250㎜~300㎜。
该部分脚手架自一层楼板（±0.000m）开始悬挑搭设，至四层（＋15.000m）结构上1.5米。
脚手架在每一楼层上预埋钢筋环内外挑Φ48钢管，并在每一楼层上设置斜撑，外挑Φ48钢管横杆纵距为1.5米，斜撑纵距每隔一根悬挑横杆设置。
架体底层与结构间间隙铺设木脚手板，并脚手板下挂水平安全网，架体外侧挂密目网。
（空中花园部分维护架体做法与其相同）。
具体做法见下图：3.3四层以上ADG脚手架构造设计3.3.1架体高度及立杆设计：结合本工程结构形式、实际施工特点，对结构施工操作及防护所需的外脚手架的搭设位置和高度选定如下：根据工程需要，2#楼脚手架第一段自4层（＋15.000m）悬挑工字钢梁，搭设范围4层（＋15.000m）至10层（+40.200m），架体高度约为34.4米，第二段搭设从10层（+40.200m）至结构顶部，架体高度约为28.7米。
立杆间距如下：立杆纵距2.5m，架体距结构外轮廓250~300mm，内外排排架轴距1.0m，脚手架的布局以2.5m纵距为主，考虑到各转角段施工的脚手架衔接，在结合处调整纵距为不等长，在部分分段处采用钢管扣件进行连接，避免单片独立架体出现。
为满足结构4.2米的层高要求，在楼层部分立杆采用2米16扣件立杆，其余均采用2米8扣件立杆，脚手架立杆下部为倒置的可调托座，可调丝杠外露长度不得超过200mm。
具体详见脚手架平面布置图。
3.3.2架体横杆及斜拉杆设计：内排架体横杆竖向间距2米，架体1米断面横杆竖向间距2米，并根据楼层进行调整，外排架体横杆竖向间距1米，作为防护栏杆。
双排脚手架除悬挑部分架体仅在外排立杆设置斜拉杆，垂直方向每隔3步（6m）设置，设置成“八”形连续直线或折线。
悬挑部分内外均设置斜拉杆（内排斜拉杆与外排协拉杆一致），间距垂直方向每隔6米布置，并设置成受拉状态。
横杆及斜拉杆布置见下图。
3.3.3架子与结构拉接设计：架子与结构拉接的连墙杆按两步两跨布设，水平间距不超过5 m，垂直间距不超过4.2m，材料采用普通钢管，连接杆与脚手架、建筑物的连接采用扣件连接。
所有外排结构框架柱处均设双杆箍柱式拉杆将外架子与框架柱拉结，并在楼板边梁上埋设υ48钢管，通过连接管件与脚手架进行可靠拉结，与混凝土板拉接点和与结构柱拉接点处于不同的高度，成空间分布状态。
连接件横竖向顺序排列、均匀布置，呈梅花状，与架体和结构立面垂直，并尽量靠近主节点，与结构拉接应随架体搭设同步进行。
连墙节点做法见下图。
3.3.4悬挑钢梁2#楼第一段架体从4层悬挑工字钢梁，架体不落地，架子立杆落在工字钢梁上，架子立杆根部底托必须与工字钢梁点焊固定。
工字钢梁根椐立杆间距布设，最大间距2.5m。
工字钢梁为4.5m20#工字钢和6m25#工字钢，悬挑工字钢与预埋在结构梁板内的锚环固定，埋锚环为υ20的圆钢，预埋锚环每排共2道，混凝土大梁处一道，后部一道（双拉环），预埋锚环端部应放置于混凝土楼板下铁以下，悬挑梁平面布置见架子平面布置图。
每根外悬挑钢梁采用Φ17mm的钢丝绳斜拉方式与上层大梁进行拉接。
工字钢梁穿过预埋环顶部及侧边采方木塞紧，同时采用υ20的钢筋将工字钢梁与锚环焊接成一体。
第二段架体从10层（+40.200m）悬挑工字钢梁，具体做法均与第一段相同。
工字钢悬挑示意图由于楼板和梁不同高，所以在边梁中部和最后一道锚环前方垫木盒和方木与主梁高度找平，工字钢就位后采用楔形木块与锚环固定。
悬挑工字钢箍环大样为了改变悬挑工字钢的受力状态，在每根外挑工字钢的端部采用17mm钢丝绳与上一层楼板大梁进行拉接。
可以利用梁上螺栓孔（或在梁上预埋υ48塑料管），拉接时钢丝绳可直接从预留孔中穿过，并采用与钢丝绳相匹配的U型卡扣固定，每端的U型卡扣数量不应少于三个，且间距应在10cm~13cm之间，并在钢丝绳与混凝土梁的接触面垫好木方，避免对混凝土梁造成破坏和对钢丝绳造成磨损。
转角处悬挑工字钢较多，所以会导致交叉不能摆开的情况，所以需要在该部分工字钢摆放时分上下层放置，形成空间结构。
3.3.5架子卸荷设计：为增大架体的安全系数，本工程每段外架设一道卸荷，卸荷点分别设在地上7和13层，卸荷采用钢丝绳卸荷，钢丝绳采用Φ12.5直径的钢丝绳，钢丝绳上口穿过上层楼板周边结构梁内预留孔，下部兜住架子内外排立杆，卸荷钢丝绳水平间距为每隔10米设置一道，卸载点立杆需采用钢管与结构进行水平支顶。
卸荷钢丝绳采用花兰螺栓紧固，尽量保证每根钢丝绳受力均匀一致。
卸载点做法示意图3.3.6架体马道设计：在4层工字钢和架体底托就位以后，分别在B轴外3-4轴和G轴外9-10轴架体外侧自下而上搭设ADG钢步梯各一部，并在四层以上与架体连接成整体。
3.3.7室外电梯处设计：室外电梯安装后，外架子根据室外电梯的出入口位置进行调整，其出入口铺设脚手板并装设安全护栏。
具体做法当施工电梯距结构面距离大于1.6米，架体对施工电梯安装影响不大，可正常安装；当施工电梯距结构面距离在1.1米至1.6米之间时，可将该部分架体宽度由1.0米变为0.5米，且悬挑工字钢向结构内移0.5米；当施工电梯与结构面距离在0-1.1米之间时，可将该部分脚手架拆除，取消该部分的悬挑工字钢，并将两侧架体与结构拉接加固即可。
施工电梯与架体关系示意图3.3.8卸料平台处设计：本工程楼层卸料平台采用钢质大卸料平台，由于卸料平台内沿距结构1.5米，所以与架体基本不会产生干涉，但需拆除该部分架体外密目网，并对该部位架子进行改造搭设行走通道和周边防护，架子改造加固验收合格后，方可使用。
卸料平台移走后对架子进行恢复。
3.3.9架体防护设计：施工作业期间，共需3层脚手板，两层作业层满铺脚手板，并在最下层铺设脚手板作为硬防护，硬防护下部挂一道水平安全网。
工作荷载不超过3kN/m2。
脚手架外侧满布密目网，密目网采用2.0m×6.0m的规格，作业层网应高于平台1.2m，并在作业层下部设一道水平兜网。
在架内高度4.0m处设首层平网，往上每隔10米设隔层平网，施工层应设随层网。
脚手架外排在1.0m处设防护栏杆，作业层底部外侧设18cm高的挡脚板。
3.4 钢楼梯内、外架体3.4.1钢楼梯内部架体钢楼梯内部架体需从楼梯间穿插工字钢上生根，架体搭设为满堂架，架体搭设高度满足6层结构施工，主要用于放置该部分墙体模板。
底部工字钢（10m32#）放置于墙体预留孔中,上铺16#工字钢。
脚手架底部挂安全网一道，向上每隔10米一道水平安全网，且在每个作业层下挂随层水平安全网一道，并在底层做一层硬防护。
作业面满铺脚手板。
在架体与混凝土墙相近的三个面分别采用可调顶托与墙体支顶，高度方向每隔4米一道，以保证架体的整体稳定性。
平面图断面图3.4.2钢楼梯外部架体钢楼梯外侧无混凝土墙体，为幕墙结构，架体需要从一层楼板落地生根搭设，直至结构顶部。
