GEC210烧写程序操作说明tftp
锐捷交换机TFTP使用方法
锐捷交换机TFTP使用方法实验三利用TFTP管理交换机配置实验1备份交换机配置到TFTP服务器【实验名称】备份交换机配置到TFTP服务器【实验目的】能够将交换机配置文件备份到TFTP服务器【背景描述】作为网络管理员,你在交换机上做好配置后,需要将其配置文件做备份,以备将来需要时用.本实验以一台S2126G交换机为例,交换机名为SwitchA.一台PC 机通过串口(COM)连接到交换机的控制(console)端口,通过网卡连接到交换机的fastethernet 0/1 端口.假设PC机的IP地址和网络掩码分别为192.168.0.137,255.255.255.0,PC 机上已安装和打开了TFTP Server程序,且在PC机已经准备好了新的交换机操作系统.【实现功能】保存交换机配置文件的备份.【实验拓扑】【实验设备】S3760(1台)【实验步骤】步骤1:在交换机上配置管理接口IP地址SwitchA(config)#interface vlan 1 !进入交换机管理接口配置模式SwitchA(config-if)#ip address 192.168.0.138 255.25 .255.0 !配置交换机管理接口IP地址SwitchA(config-if)#no shutdown !开启交换机管理接口验证测试:验证交换机管理IP地址已经配置和开启,TFTP服务器与交换机有网络连通性SwitchA#show ip interface !验证交换机管理IP地址已经配置,管理接口已开启SwitchA#ping 192.168.0.137 !验证交换机与TFTP服务器具有网络连通性步骤2:备份交换机配置.SwitchA#copy running-config startup-config!保存交换机的当前配置SwitchA#copy starup-config tftp: !备份交换机的配置到TFTP服务器Address of remote host []192.168.0.137 ！按提示输入TFTP服务器IP地址Destination filename【config.text】? !选择要保存的配置文件名称%Success :Transmission success ,file length 302验证测试:验证已经保存的配置文件打开TFTP服务器上的配置文件 C:\config.text【注意事项】在备份交换机配置之前,须验证交换机与TFTP服务器具有网络连通性.实验2 从TFTP服务器恢复交换机配置【实验名称】从TFTP服务器恢复交换机配置【实验目的】能够从TFTP服务器恢复交换机配置.【背景描述】假设某台交换机的配置文件由于操作失误或者其他原因被破坏了,现在需要从TFTP服务器上的备份配置文件为恢复.本实验以一台S2126GG交换机为例,交换机名为SwitchA.一台PC 机通过串口(com)连接到交换机的控制(console)端口,通过网卡连接到交换机的fastethernet 0/1端口.假设PC机的IP地址和网络掩码分别为192.168.0.137,255.255.255.0,PC机上已安装和打开了TFTPServer程序,且在PC机已经准备好了新的交换机控制系统.【实验功能】使网络管理员可以将已有的配置恢复到交换机上.【实验拓扑】【实验设备】S3760(1台)【实验步骤】步骤1:在交换机上配置管理接口IP地址SwitchA(config)#interface vlan 1 !进入交换机管理接口配置模式SWitchA(config-if)#ip address 192.168.0.138 255.255.255.0 !配置交换机管理接口IP地址SwitchA(config-if)#no shutdown !开启交换机管理接口验证测试:验证交换机管理IP地址已经配置和开启,TFTP服务器与交换机有网络连通性SwitchA#show ip interface !验证交换机管理IP地址已经配置,管理接口已开启SwitchA#ping 192.168.0.137 !验证交换机与TFTP服务器具有网络连通性步骤2:加载交换机配置SwitchA#copy tftp:startup-config !加灾配置到交换机的初始配置文件中Source filename 【】? Config.text !按提示输入源文件名Address of remote host【】 192.168.0.137 !按提示输入TFTP 服务器的IP 地址%Success :Transmission success ,file length 302步骤3:重启交换机,使新的配置生效SwitchA#reload !重启交换机System configuration has been modified.Save ?【yes/no】:n !选择no Proceed with reload?【config】。
Flash烧写步骤
Flash程序烧写步骤1、protect off allerase all（如果要同时烧录fpga0、fpga1、vmlinux内核才使用此命令，擦除所有all。
如果只需要更换其中的部分，可单独擦除，如下。
）2、printenv(查看网络连接情况）3、setenv serverip 192.168.11.60（设置电脑地址）4、setenv ipaddr 192.168.11.201（设置UC IP地址）5、saveenv（保存设置）6、setenv ethact octeth1(erase 18080000 180fffff - 如果单独烧写fpga0则使用该命令擦除flash中原fpga0的内容，如果执行了命令“erase all”，则不用执行该命令)7、tftp 20000000 fp0_v200c_0802.app（使用tftp将fpga0从电脑传到UC内存的20000000地址）tftp 20000000 fp0_v200d_20101108.app（软交换）8、cp.b 20000000 0x18080000 0x39998（【1】将刚传到UC内存地址20000000的fpga0拷贝到UC的flash的18080000地址中；【2】注意文件大小正确，此例的大小是0x39998）(erase 19f40000 19ffffff - 如果单独烧写fpga1则使用该命令擦除flash中原fpga1的内容，如果执行了命令“erase all”，则不用执行该命令)9、tftp 20000000 fp1_v2005_0802.app（使用tftp将fpga1从电脑传到UC内存的20000000地址）tftp 20000000 fp1_v2007_20101207.app（软交换）10、cp.b 20000000 0x19f40000 0x39998（【1】将刚传到UC内存地址20000000的fpga1拷贝到UC的flash的18080000地址中；【2】注意文件大小正确，此例的大小是0x39998）(erase 0x18100000 0x186fffff - 如果单独烧写Linux则使用该命令擦除flash中原Linux的内容，如果执行了命令“erase all”，则不用执行该命令)tftp 20000000 vmlinux.64.2011_01_05.gztftp 20000000 vmlinux.64.2011_01_18.gz（1-18最新内核）11、tftp 20000000 vmlinux.64.2011_01_20.gzcp.b 0x20000000 0x18100000 0x598a41（【1】将刚传到UC内存地址20000000的vmlinux.64.gz拷贝到UC的flash的18080000地址中；【2】注意文件大小正确，此例的大小是0x4fcff0）cp.b 0x20000000 0x18100000 0x598a7e(新版本的大小)在其修改了，还是在终端出现错误12、cp.b 0x20000000 0x18100000 0x5cd32113、askenv boot（设置boot参数）Please enter 'boot':gunzip 0x18100000 0x598a41 0x20000000 0xb00000（1-5号的版本）Please enter 'boot':gunzip 0x18100000 0x598a7e 0x20000000 0xb00000（1-18号的版本）14、Please enter 'boot':gunzip 0x18100000 0x5cd321 0x20000000 0xb00000 (1-20号的版本)15、askenv bootcmd（设置boot参数）16、Please enter 'bootcmd':run boot;Init8201;bootoctlinux17、saveenv（保存设置）18、run bootcmd19、在shell终端执行命令：20、~ # ifconfig eth1 up<激活UC网口eth1>21、~ # ifconfig eth1 192.168.11.1 <为UC的eth1网口配置IP地址>------------------------------------------------------------------------------------------------------------------------------------------------- <<smba挂载>>将保存到tftp里的tables.dat文件导入：zlj<共享文件名称>，192.168.11.30<PC的IP地址> ————————————————————————————————————————~ # mount -t cifs -o username=ZhangLiJun,passwd='zhanglijun' //192.168.11.30/today /mnt~ # cd /mnt/mnt # lsPromptTone.tar rc.local tables.datdis.tar.gz simple.script uscmacippbx.tar.gz system.conf wm.tar.gz/mnt # cp tables.dat /disk/ (copy tables.dat) ----cp * /disk(copy all file)/mnt # lsPromptTone.tar rc.local tables.datdis.tar.gz simple.script uscmacippbx.tar.gz system.conf wm.tar.gz/mnt # cd /disk//disk # lsPromptTone.tar rc.local tables.datdis.tar.gz simple.script uscmacippbx.tar.gz system.conf wm.tar.gz/disk # chmod 777 */disk # lsPromptTone.tar rc.local tables.datdis.tar.gz simple.script uscmacippbx.tar.gz system.conf wm.tar.gz ————————————————————————————————————————HTTP工具wget 网址-------------------------------------------------------------------------------------------------------------------------------------------------22、~ # cd /disk/<打开UC中的目标目录文件夹>23、/disk # tftp -g -r ippbx.tar.gz 192.168.11.60<-g：代表的文件传输方向是从源PC（192.168.11.60）到目的UC（192.168.11.1）> <加载ippbx.tar.gz>24、/disk # tftp -g -r rc.local 192.168.11.60 <加载rc.local >25、/disk # tftp -g -r system.conf 192.168.11.60 <加载rc. system.conf >26、tftp -g -r dis.tar.gz 192.168.11.6027、tftp -g -r PromptTone.tar 192.168.11.6028、tftp -g -r simple.script 192.168.11.6029、tftp -g -r uscmac 192.168.11.6030、tftp -g -r wm.tar.gz 192.168.11.6031、chmod a+rwx *32、chmod 777 * （注意一定要更改权限：UC软件包中的文件都下载完后，重启系统，使下载的文件生效）33、/disk # reboot <软重启>直接掉电重启AX配置说明对AX的配置，只需要根据具体需求，更改AX的IP地址。
2100eG操作说明
第1章2100eG操作说明警告1坐标系的设定如果没有设置正确的坐标系,尽管指令是正确的,但机床有可能并不按你想象的动作运动,这种误动作有可能损坏刀具、机床、工件甚至伤害用户。
2非线性运动定位当进行非线性移动的定位时，在起点和终点之间利用非线性运动进行定位，在编程之前请仔细确认刀具路径的正确性，这种定位为快速移动，如果刀具和工件发生了碰撞有可能损坏刀具、机床、工件甚至伤害用户。
3绝对值/增量值方式如果用绝对坐标编制的程序在增量方式下使用时或者反过来,机床有可能不按预想的进行运动。
4手动操作当手动操作机床时，要确定刀具和工件的当前位置，并保证正确地指定了运动轴方向和进给速度。
5手动返回参考点接通电源后请执行手动返回参考点位置，如果机床没有执行手动返回参考点就进行操作，机床的运动不可预料，机床的误动作有可能造成刀具、机床本身和工件的损坏甚至伤害用户。
6手轮进给在手轮进给时在较大的倍率比如100下旋转手轮，刀具和工作台会快速移动，大倍率的手轮移动有可能会造成刀具或机床的损坏甚至伤及用户。
目录1概要 (4)1.1系统加电 (4)1.2系统断电 (4)2自动方式/单段方式 (4)2.1程序的运行 (6)2.1.1程序的调入及运行（从第一行开始运行） (6)2.1.2N号的检索（从指定行开始运行） (7)2.2程序的停止 (7)2.2.1暂停 (7)2.2.2复位 (8)2.2.3紧急停止 (8)2.3急退 (8)2.4程序的跳选 (8)2.5自动/单段工作方式的转换 (8)2.6信息综合显示 (9)2.7反馈脉冲清零 (10)2.8工件坐标设置 (10)2.9程序显示方式 (11)2.10MDI方式 (11)3手动方式 (12)3.1手动回零（手动返回参考点） (12)3.2手轮方式进给（手摇脉冲发生器方式） (13)3.3手动连续进给 (14)3.4手动增量进给 (14)3.5M、S的输入 (15)3.6手动方式的退出 (16)4文件管理 (16)4.1文件的拷贝 (17)4.2文件改名 (17)4.3删除文件 (18)4.4文件编辑 (18)4.4.1光标移动 (19)4.4.2程序输入 (20)4.4.3插入空行／删除一行 (20)4.4.4修改程序 (20)4.4.5字符串查找 (20)4.4.6退出编辑进入文件管理 (21)4.4.7计算器 (21)4.5文件的输入、输出 (21)4.6退出文件管理 (23)5键盘检测 (23)6报警信息的显示 (24)7倍率调整 (24)7.1主轴倍率调整 (24)7.2快速进给倍率调整（参数A50为1时，快速进给倍率有效） (24)7.3进给倍率调整 (25)8参数管理 (25)8.1机床参数设置 (26)8.2螺补参数设置 (27)8.3系统参数设置 (28)8.4退出参数管理 (29)1概要常用的键盘按键功能：ESC 一般用作返回键或放弃键使用；F7 —般用作菜单翻页用,当在当前屏不能发现需要的菜单时，可按F7键进行菜单翻页；BackSpace 一般用作删除键用。

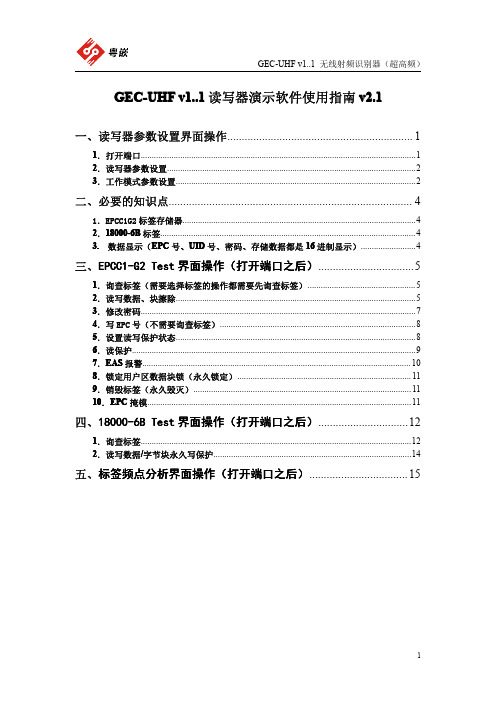

GEC-UHF v1..1 读写器演示软件使用指南v2.1
GEC-UHF v1..1无线射频识别器（超高频）UHF v1..1读写器演示软件使用指南v2.1 GEC-GEC-UHF一、读写器参数设置界面操作 (1)1．打开端口 (1)2．读写器参数设置 (2)3．工作模式参数设置 (2)二、必要的知识点 (4)1．EPCC1G2标签存储器 (4)2．18000-6B标签 (4)3.数据显示（EPC号、UID号、密码、存储数据都是16进制显示） (4)三、EPCC1-G2Test界面操作（打开端口之后） (5)1．询查标签（需要选择标签的操作都需要先询查标签） (5)2．读写数据、块擦除 (5)3．修改密码 (7)4．写EPC号（不需要询查标签） (8)5．设置读写保护状态 (8)6．读保护 (9)7．EAS报警 (10)8．锁定用户区数据块锁（永久锁定） (11)9．销毁标签（永久毁灭） (11)10．EPC掩模 (11)四、18000-6B Test界面操作（打开端口之后） (12)1．询查标签 (12)2．读写数据/字节块永久写保护 (14)五、标签频点分析界面操作（打开端口之后） (15)一、读写器参数设置界面操作1．打开端口在打开端口之前，请将读写器与串口、天线正确连接，再接通电源。
（1）自动打开可用端口：读写器地址等于FF时，为广播方式，与该串口连接的读写器均会响应。
读写器地址等于其他值时，如00，则读写器信息中地址为00的读写器才会响应。
点，若一个读写器连上电脑COM1～COM9其中之一，则演示软件以指定的波特率通过连接的端口与读写器通讯，看到连接的端口在已打开端口里，如：否则（2）打开指定端口:点，则演示软件分别以9600bps、19200bps、38400bps、57600bps、115200bps通过指定端口搜索读写器，成功则看到否则（3）选择要操作的端口：当一台电脑连接多个读写器，一个演示软件打开多个端口时，一个端口对应一个读写器，选择要操作的端口就是选择要操作的读写器，右下角显示2．读写器参数设置（1）要设置的新的读写器地址。
ISP2 脱机烧写器初次使用指南 - itool
ISP2 采取联机设置、脱机下载、脱机烧写的方式工作，不支持联机烧写。 一、软件安装
1、推荐在 WINDOWS XP SP2 简体中文版本下使用。 2、ISP2 软件是纯绿色版本，免安装，解压后即可使用软件，
双击 ICSP Writer.exe 即可运行 ISP2 软件。 二，驱动安装
第2页
附录 1：LCD 提示信息含义以及对策
备注：由于 LCD 提示内容有两行，为方便描述，我们统一文中描述 LCD 显示格式，使用
符号’//’隔开第一、二行的内容；例如：“err003：// Re-download OS”表示第一行显
示“err003：”，第二行显示“Re-download OS”，多余的空格键未标出。
第4页
本号，第 2 行，指示正在初始化
17 、 "STM8S208MB//3.3Vssssssss/fff"
脱机主界面，显示芯片型号，供电方
第3页
式，成功数(ssssssss)，失败数(fff) 18、“STM8S208MB_CODE // 2010-03-26 12:00” 显示自定义项目名与下载时间 19、"CRC:XXXX CP:YES\NO//STQP:YES\NO AP:YES\NO" 显示数据校验和\加密设定
第1页
四、脱机操作
准备动作：提供已经焊接好芯片的目标板。确认所有待烧写目标板（含待烧
芯片）焊接 SWIM 烧写接口，且 SWIM 烧写引脚排布符合 ST 官方标准。
排列
1
2
3
4
颜色
黑色
红色
(浅)绿色
黄色
功能
VDD
SWIM
IC烧录器操作说明
IC烧录器操作说明一、概述IC烧录器是一种专门用于对集成电路（Integrated Circuit，IC）进行烧录操作的设备。
通过IC烧录器，可以将所需的程序或数据写入芯片中，以满足不同设备的功能需求。
本文将介绍IC烧录器的基本操作方法及常见问题的解决方法。
二、准备工作1.将IC烧录器连接至电脑：根据IC烧录器的接口类型（USB、串口等），选择相应的连接线，并将其连接至电脑的对应接口。
3.连接烧录目标芯片：根据所需烧录的芯片类型，选择相应的芯片座（ZIF座等），将芯片正确地插入芯片座，并确保芯片与芯片座接触良好。
三、烧录操作1.打开编程软件：在电脑上打开IC烧录器的编程软件，并等待软件自动检测到IC烧录器的连接。
2.选择目标芯片：在编程软件上选择所需烧录的芯片型号。
一般来说，软件会提供一个芯片目录，用户只需在目录中找到相应的芯片型号即可。
3.加载程序或数据：在编程软件上选择所需烧录的程序或数据文件，并加载到软件中。
有些编程软件支持多种文件格式（如BIN、HEX等），用户可以根据实际情况选择适合的文件格式。
4.配置烧录参数：根据实际需求，在编程软件上配置烧录操作的相关参数。
这些参数包括芯片供电电压、烧录速度等。
用户可以根据芯片制造商提供的相关资料来设置这些参数。
5.擦除芯片：在编程软件上选择擦除芯片的操作，以清除芯片原有的程序或数据。
这一步骤是可选的，有些情况下需要擦除芯片，而有些情况下可以直接烧录新的程序或数据。
6.烧录程序或数据：在编程软件上选择烧录操作，并等待烧录过程完成。
烧录过程中，编程软件会将所需的程序或数据以特定的协议发送至IC烧录器，再由IC烧录器将其写入目标芯片中。
烧录过程一般需要几秒钟到几十分钟不等，具体时间取决于芯片的容量、所使用的烧录技术等。
7.验证烧录结果：烧录完成后，编程软件一般会提供验证功能，以检查目标芯片是否成功烧录。
用户可以选择运行这一功能进行验证，确保目标芯片上的程序或数据与源文件一致。
rootfs的烧写
根文件系统的移植
准备工作
• 将我们PC机的串口和板子的串口连接起来， 打开超级终端，选择COM1口，并作相应的 配置。
• 注意：一定要保证其显示IP为我们PC机的IP。不要随意在 tftp32中settings中改变IP，否者会导致tftp32无法正常 使用。也可以使用虚拟机linux系统上的tftp。
• 在提示符下输入setenv serverip 192.168.1.234，此IP为我们PC机IP，再输 入setenv ipaddr 192.168.1.193，此IP为 我们开发板的IP。最好输入saveenv，保存 设置，之后就不需要改动了。
2、下载u-boot的配置脚本文件
• 在提示符下输入tftp 0x030008000 mini2410.img
• 执行配置脚本，使用u-boot的autoscr命令
• 设置之后，我们可以通过printenv指令，查 看u-boot的环境变量中已经添加了新的变量
• 这时，我们的u-boot的配置就结束了。现在 除了你要修改ip地址之外，就不需要再更改 其它的配置了
• 将网线连接好。 • 进入到u-boot模式下。
1、配置bootloader
• 由于要通过tftp下载文件，所以需要配置tftp的网络ip， 在配置之前打开img下的tftp32.exe程序。tftp32.exe打 开后会自动寻找到PC机上网卡的IP，如果IP不正确可以通 过IP的下拉框寻找到本机的IP。
3、烧写根文件系统
• 执行烧写根文件系统的命令，输入run update_rootfs指令
FTU程序烧写说明
FTU程序烧写说明烧写程序必须在Windows98下进行。
1．电源板插入J3端子。
2．短接主板的S2短路插针。
3．用JTAG仿真器将微机并口与主板MCU＿JTAG1端子相连（仿真器端子的凸出侧朝内）。
4．为主板加电。
5．运行“JTAG .exe”。
6．运行“ARM DEBUG for Windows . EXE”。
7．打开“File | Load Image…”，在对话框中选择“ICE＿Boot . axf”文件。
8．按运行命令运行约2秒后按停止命令停止运行，如程序停止在“b loop”语句上表示微机与单片机连接正常，否则为连接不正常，可重复第7步直至连接正常。
9．打开“File | Load Image…”，在对话框中选择“host_progflash_intel_double . axf”文件。
10．打开“Veiw | Sourse Files”，选择“host_progflash_intel_double .c”文件。
在文件的FlashEraseChip、FlashWrite、FlashWrite函数上设置断点。
11．按运行命令运行FlashEraseChip函数，擦除Flash芯片。
12．打开“File | Get File…”，在对话框中首先修改ADDRESS值为0x80000，选择“Flashboot.bin”文件后按打开按钮。
13．运行FlashWrite函数烧写入Flashboot.bin文件。
14．打开“File | Get File…”，在对话框中首先修改ADDRESS值为0x90000，选择“Zzkx.bin”文件后按打开按钮。
15．运行FlashWrite函数烧写入Zzkx.bin文件。
16．拔下S2短路插针，至此程序烧写完成。
程序烧录器使用及程序烧录说明
程序烧录器使用及程序烧录说明1.工具准备1.1 烧录软件EasyPRO Programmer。
安装过程很简单，没有设置的地方，程序路径：————1.2烧录器。
带一根电源线，一根usb数据线。
1.3 芯片。
通常我们烧录的芯片有三种：1001、2001、4001。
4001应用于isa300G系列装置，2001应用于BP2C及BP2B的管理板，1001用于PRS系列装置及BP2B的保护板。
1001可用4001替换。
另PRS741使用的是4001芯片，比较特殊。
1.4擦除器。
擦除芯片用，适用于光擦除芯片。
电擦除可直接用烧录器擦除。
2.烧录步骤2.1 正确选择芯片，把芯片插好在烧录器上，注意芯片方向，芯片缺口朝上，同时芯片管脚与烧录器下端对齐；2.2双击打开烧录软件，选择EasyPRO 90B，确定。
2.3进入软件界面。
点击“选择器件”，在“查找”中输入所需要的器件名称，比如M27C2001，直接输入“2001”即可；在“厂商名”中点击ST，在器件栏中选择“M27C2001”，点击“确定”。
2.4点击“打开”，选择需要烧录的程序。
程序一般是.hex文件，BP2B是.ihx。
2.3 选择完需要烧录的程序，出现“调入选择”窗口。
这里会出现两种情况，一种是烧录BP2B的程序，BP2B程序.ihx文件要分奇偶片烧录，偶片选择只调入WORD（2Bytes）的低字节，奇片选择只调入WORD（2Bytes）的高字节。
其他程序.hex文件选择调入全部内容。
文件格式默认就可以。
如下图2.4 点击确定后核对一下校验码是否正确，校验码是累加校验的后面两个字节。
核对程序与校验码若不对应时要及时与设计人联系。
2.5 核对完校验码就可以开始烧录了，烧录时使用操作一键通。
2.6 烧录过程：查空—编程—校验。
2.7 烧录完成后，贴好标签（挡住中间的水晶窗），标签上要求写上工程名称、奇偶片、烧录时间等信息，以方便工程的后续工作。
3.芯片更换板件更换程序或者更换板件后常出现的情况及处理方法。
u-boot烧写及操作系统的还原
烧写u-boot1、打开adtide，选择debug->flash programer2、烧写设置，如下图：如果无法擦除，使用JP1跳线跳到片选1（左边），然后将start地址改为0x08000000，擦除完成后，跳线跳回片选0（右边）。
3、连接并口线（或USB仿真器）以及电源线。
点击erase，然后点program（如果使用USB仿真器，device选择Arm9USB）Uboot正常时，还原操作系统程序1、修改PC机IP地址为192.168.1.*。
（最好使用192.168.1.180）2、运行光盘中tools\tftpd32.exe程序建立TFTP服务器，确认服务器IP为第一步设置的IP。
3、指定TFTP文件路径（及待烧写文件的路径）4、连接网线及电源线5、打开dnw，设置com口，波特率设为115200（或者使用windows自带的超级终端，设置波特率为115200，com口，数据流控制设置为无）6、试验箱上电，等待实验箱上出现jx2410#（如果没有运行到这里，请将并口跳线跳开，仍不行，重新烧写Uboot），dnw上也会有同样的显示（如果没有，请从新执行上一步）。
7、设置serverip，通过指令setenv serverip 192.168.1.*设置serverip和第一步设置的IP保持一致。
（如果IP设置的192.168.1.180则可以略过此步骤）8、此步可省略，通过指令saveenv将刚才修改的ip设置保存到flash中，（不保存断电后再使用需重新设置）9、Run burnall，从新烧写所有的操作系统。
或者通过指令printenv指令查看定义的批处理，来执行单一系统烧写。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、编译工程文件
1、 设置共享文件夹，将要编译的文件拉入该文件夹；
虚拟机－设置－选项－共享文件夹－添加
2、 Linux 终端：进入共享文件夹中的工和文件，如project->led
3、 Linux 终端：执行make命令，编译，
二、下载程序（.bin文件）至开发板
方法一：电脑单机下载
1、开发板接线
电源、网线与电脑对接、板的232接口转USB接电脑
2、打开tftp
当前目录：包含.bin文件的前一级文件夹
Server interface:不用理
3、ip
IP地址：severip
默认网关：gatewayip
4、串口助手
打开SecureCRT文件夹中的”SecureCRT”，进入界面：
如图设置（快捷图标左起第二个）
开发板上电：
需在倒数至0之前按任意键进入菜单，选择e
输入pri：查看ip是否正确
ip错误则进行设定：
输入如下命令：设定ip及保存
其中：ipaddr为开发板ip，只需前三位与serverip相同，第四位为不同的其他值
输入下载命令：tftp 0x40000000 xxx.bin //xxx为bin文件名,0x40000000
执行运行命令：go 0x40000000
程序开始运行
方法二：利用网络下载
1、 连线不同（网络不同）：电脑与开发板接入同一个网络。即网线一端接开发板，另一端
接路由；电脑则连接wifi或接网线。
2、 相同；
3、 ip:
IPv4: serverip、默认网关：gatewayip、其他相同
4、 ip设置方法相同
完~
