脚手架分类
脚手架分类一、术语（一）脚手架分类脚手架是为建筑施工或安装施工而搭设的上料、堆料以及施工作业用的临时结构架。
1.按所用的材料：分为木脚手架、钢脚手架和软梯。
2.按是否可移动：分为移动脚手架和固定脚手架。
3.按施工的性质：分为建筑脚手架和安装脚手架。
4.按搭接形式和使用用途分为（1）单排脚手架（单排架）：只有一排立杆，横向水平杆的一端搁置在墙体上的脚手架。
（2）双排脚手架（双排架）：由内外两排立杆和水平杆等构成的脚手架。
（3）结构脚手架：用于砌筑和结构工程施工作业的脚手架。
（4）装修脚手架：用于装修工程施工作业的脚手架。
（4）悬挑脚手架：应于设备安装或检修悬挑作业的脚手架。
（6）模板支架：用于支撑模板的、采用脚手架材料搭设的架子。
5.按遮挡大小分为（1）敞开式脚手架：仅设有作业层栏杆和挡脚板，无其它遮挡设施的脚手架。
（2）局部封闭脚手架：遮挡面积小于30%的脚手架。
（3）半封闭脚手架：遮挡面积占30%～70%的脚手架。
（4）全封闭脚手架：沿脚手架外侧全长和全高封闭的脚手架。
（5）开口型脚手架：沿建筑周边非交圈设置的脚手架。
（6）封圈型脚手架：沿建筑周边交圈设置的脚手架。
6.其它（1）移动挂梯、挂篮：可以移动的固定梯子或挂篮，一般在顶部设挂钩或设滑道，挂在牢固的部位。
（2）软梯：横杆用短木棍或钢管，绳子绑在横杆上，使用时在顶部做固定，催化大烟道、斜管、反应器、再生器等检修时常使用。
（二）连接件、垫件1.扣件：采用螺栓紧固的扣接连接件。
2.直角扣件：用于垂直交叉杆件间连接的扣件。
3.旋转扣件：用于平行或斜交杆件间连接的扣件。
4.对接扣件：用于杆件对接连接的扣件。
5.防滑扣件：根据抗滑要求增设的非连接用途扣件。
6.连墙件：连接脚手架与建筑物的构件。
7.刚性连墙件：采用钢管、扣件或预埋件组成的连墙件。
8.柔性连墙件：采用钢筋作拉筋构成的连墙件。
9.底座：设于立杆底部的垫座。
2.《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。
房屋建筑工程：脚手架按设置形式可以划分为哪几类.doc
房屋建筑工程：脚手架按设置形式可以划分为哪几类
（1）单排脚手架只有一排立杆的脚手架，其横向平杆的另一端搁置在墙体结构上。
（2）双排脚手架具有两排立杆的脚手架。
（3）多排脚手架具有3排以上立杆的脚手架。
（4）满堂脚手架按施工作业范围满设的、两个方向各有3排以上立杆的脚手架。
（5）满高脚手架按墙体或施工作业最大高度、由地面起满高度设置的脚手架。
（6）交圈（周边）脚手架沿建筑物或作业范围周边设置并相互交圈连接的脚手架。
（7）特形脚手架具有特殊平面和空间造型的脚手架，如用于烟囱、水塔、冷却塔以及其他平面为圆形、环形、外方内圆形、多边形和上扩、上缩等特殊形式的建筑施工脚手架。
脚手架分类及图解精编版

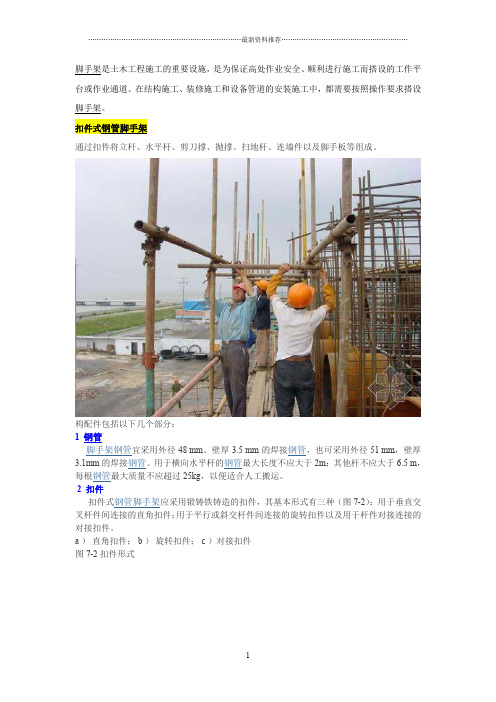

脚手架是土木工程施工的重要设施，是为保证高处作业安全、顺利进行施工而搭设的工作平台或作业通道。
在结构施工、装修施工和设备管道的安装施工中，都需要按照操作要求搭设脚手架。
通过扣件将立杆、水平杆、剪刀撑、抛撑、扫地杆、连墙件以及脚手板等组成。
构配件包括以下几个部分：1 钢管脚手架钢管宜采用外径48 mm、壁厚3.5 mm的焊接钢管，也可采用外径51 mm，壁厚3.1mm的焊接钢管。
用于横向水平杆的钢管最大长度不应大于2m；其他杆不应大于6.5 m，每根钢管最大质量不应超过25kg，以便适合人工搬运。
2 扣件扣件式钢管脚手架应采用锻铸铁铸造的扣件，其基本形式有三种（图7-2）：用于垂直交叉杆件间连接的直角扣件；用于平行或斜交杆件间连接的旋转扣件以及用于杆件对接连接的对接扣件。
a ）直角扣件；b ）旋转扣件；c ）对接扣件图 7-2 扣件形式3 脚手板脚手板可用钢、木、竹等材料制作，每块质量不宜大于30kg。
冲压钢脚手板是常用的一种脚手板一般用厚2 mm的钢板压制而成，长度2~4 m，宽度250 mm，表面应有防滑措施。
木脚手板可采用厚度不小于50 mm的杉木板或松木制作，长度3~4m，宽度200~250 mm，两端均应设镀锌钢丝箍两道，以防止木脚手板端部破坏。
竹脚手板，则应用毛竹或楠竹制成竹串片板及竹笆板。
4 连墙件连墙件将立杆与主体结构连接在一起，可用钢管、扣件或预埋件组成刚性连墙件，也可采用钢筋作拉接筋的柔性连墙件。
5 底座底座形式有内插式和外套式两种（图7-3），内插式的外径D1比立杆内径小2 mm，外套式的内径D2比立杆外径大2 mm。
）内插式底座；b）外套式底座图7-3 扣件钢管架底座1—承插钢管；2—钢板底座碗扣式钢管脚手架是我国参考国外经验自行研制的一种多功能脚手架，其杆件节点处采用碗扣连接，由于碗扣是固定在钢管上的，构件全部轴向连接，力学性能好，其连接可靠，组成的脚手架整体性好，不存在扣件丢失问题。
