JGJ52-2018普通混凝土用砂、石质量及检验方法标准-讲义.ppt
jgj52-2019培训讲义-PPT课件
二、强制性条文 1.0.3 对于长期处于潮湿环境的重要混凝土 结构所用的砂、石，应进行碱活性检验。 3.1.10 砂中氯离子含量应符合下列规定： 1 对于钢筋混凝土用砂，其氯离子含 量不得大于0.06%（以干砂的质量百分率 计）。 2 对于予应力混凝土用砂，其氯离子 含量不得大于0.02%（以干砂的质量百分率 计）。
ISO/TC171水泥和混凝土委员会，1982年制定的关
平均粒径2. 4倍者为针状颗粒；厚度小于平 均粒径0. 4倍者为片状颗粒。平均粒径指该 粒级上、下限粒径的平均值。 16、压碎指标值： 人工砂、碎石或卵石抵抗压碎的能力。
17、碱活性骨料： 能在一定条件下与混凝土中的碱发生化学
反应导致混凝土产生膨胀、开裂甚至破坏 的骨料。
一、修订的主要技术内容 1 砂的种类增加了人工砂和特细砂， 同时增加了相应的质量指标及试验方法； 2 增加了海砂中贝壳的质量指标及试 验方法； 3 增加了C60以上混凝土用砂、石的质 量指标； 4 将原筛分析试验方法中的圆孔筛改 为方孔筛； 5 增加了砂石碱活性试验的快速法。
7、砂的泥块含量： 砂中公称粒径大于1. 25mm，经水洗、手
捏后变成小于630μm的颗粒的含量。 8、石的泥块含量： 石中公称粒径大于5.00mm，经水洗、手捏 后变成小于2.50mm的颗粒的含量。 9、石粉含量： 人工砂中公称粒径小于80um，且其矿物组 成和化学成分与被加工母岩相同的颗粒含 量。
10、表观密度： 骨料颗粒单位体积(包括内封闭孔隙)的质量。 11、紧密密度： 骨料按规定方法颠实后单位体积的质量。 12、堆积密度： 骨料在自然堆积状态下单位体积的质量。 13、坚固性： 骨料在气候、环境变化或其他物理因素作
混凝土用砂石质量及检验方法标准
2024/7/30
30
堆积密度容量筒
2024/7/30
31
摇筛机
322024/7/30
32
三、砂的质量
3.1.3天然砂的含泥量应符合3.1.3的规定 表3.1.3砂中含泥量 混凝土强度等级 ≥C60 C55~C30 ≤C25 含泥量（按质量计）≤2.0 ≤3.0 ≤5.0 对于有抗冻、抗渗或其他特殊要求的小于或等于
24
➢ 3、再向容器注清水，重复上述多次操作 ，直至容器内的水 目测清澈为止。
➢ 4、用水淋洗剩余在筛上的细粒，并将 75um筛放在水中（使水面稍高出筛中砂粒的 上表面）来回摇动，以充分洗掉小于75um的 颗粒，然后将两只筛的筛余颗粒和清洗容器 中已经洗净的试样一起倒入搪瓷盘，放在烘 箱中于105±5℃下烘干至恒重，冷却至室温 后，称出其质量，精确到0.1g。
泵送混凝土，宜选择中砂。
17
三、砂的质量
细度模数与颗粒级配是两个概念，在标准中是 两个指标，细度模数是计算出来的，颗粒级配 是查表出来的，现在有些人认为颗粒级配为Ⅰ 区必定是粗砂，粒级配为Ⅱ区必定是中砂，粒 级配为Ⅲ区必定是细沙，当出现颗粒级配Ⅰ区， 细度模数为中砂时，则认为是不合格砂。
泵送混凝土一般要求砂子的细度模数为2.4~3.0， 并有15-30%的颗粒通过315μm的筛，有5-10% 通过160μm的筛。
➢ 含泥量： ➢ 1、按规定选取试样缩分至稍大于试样两
倍的数量（约1100g），放在烘箱中于 105±5℃下烘干至恒量重，待冷却至室温后 ，分为大致相等的两分备用。 ➢ 2、称取砂试样500g，精确至0.1g。将试 样倒入淘洗容器中，注入清水，水面高出试 样约 150mm充分拌匀后，水泡2h用手在水中 淘洗试样，使赃物和粘土与砂粒分离，把浑 水倒入1.18mm及75um的套筛上（1.18mm筛 放在75um筛上面），滤去小于75um的颗粒 。试验前筛子的两面应先用水湿润，在整个 过程防止砂粒流失。
普通混凝土用砂石质量及检验方法标准
三、砂的质量要求
砂（除特细砂外）按公称直径630μm筛孔的累 计筛余量（以质量百分率）分成三个级配区。且 砂的颗粒级配应处于3.1.2-2中的某一区内。 砂的实际颗粒级配与表3.1.2-2中的累计筛余相 比，除公称粒径为5.00mm和630μm外，允许稍 有超出分界线，但总量百分率不应超过5%. 当天然颗粒级配不符合本标准的3.1.2-2条时， 宜采取相应的技术措施，经试验证明能确保混凝 土质量，方可使用
三、的坚固性应用硫酸钠溶液检验，试样5次循环后， 其质量损失符合表3.1.6的规定 表3.1.6砂的坚固性指标
混凝土所处的环境及性能要求
在严寒及寒冷地区室外使用并 经常处于潮湿或干湿交替状态 下的混凝土用砂，对有抗疲劳、 耐磨、抗冲击要求的混凝土用砂 或有腐蚀介质作用或经常处于水 位变化的地下结构混凝土用砂 其他条件的混凝土
三、砂的质量
{释义} 有害物质：有机杂质（腐烂的动植物的产物）、 轻物质（煤、贝壳、木块、树叶）、云母、硫化 物及硫酸盐等。 云母对混凝土的影响;
–
–
云母对混凝土和易性的影响：云母含量越大和易性越 差。 云母对混凝土强度的影响; 云母含量越大混凝土的强 度、抗渗性、抗冻性越差。
三、砂的质量
三、砂的质量
3.1.11海砂中贝壳含量应符合表3.1.11的规定。 表3.1.11海砂中贝壳含量 混凝土强度等级 ≥C40 C35~C30 C25~C15 贝壳含量（按质量计%）≤3 ≤5 ≤8 对于有抗冻、抗渗或其他特殊要求的小于或等于C25混凝土用砂， 其含泥量不应大于5% {释义} 本标准中贝壳指公称粒径5.0mm以下的被破碎了的贝壳。海砂中的 贝壳对混凝土的和易性、强度及耐久性均有不同程度的影响，特别 时C40以上的混凝土，两年混凝土强度会产生明显下降，对低等级 混凝土影响较小，因此C10混凝土不予规定。
普通混凝土用砂石质量及检验方法标准
三、砂的质量要求
{释义} 颗粒级配与细度模数是两个不同的概念，颗粒级
配指的是砂的各粒径组成情况，即“大小搭配情 况”，而细度模数反映的是颗粒的粗细程度。 3.1.2砂筛应采用方孔筛。砂的公称粒径、筛的 公称直径与方孔筛的边长应符合表3.1.2-1的规 定。
三、砂的质量要求
砂（除特细砂外）按公称直径630μm筛孔的累 计筛余量（以质量百分率）分成三个级配区。且 砂的颗粒级配应处于3.1.2-2中的某一区内。
使用单位应按砂或石的同产地同规格分批验 收。采用大型工具（火车、货船或汽车）运输的， 应以400 m3或600t为一验收批，采用小型工具 运输的以200 m3或300t为一验收批。不足上述 量者，应按验收批进行。
四、验收、运输和堆放
4.0.2每批砂石至少应进行颗粒级配、含泥量、泥块含量 检验，对于碎石或卵石还应检验针片状颗粒含量。对于 海砂或有氯离子污染的砂还应检验其氯离子含量。对于 海砂还应检验贝壳含量；对于人工砂及混合砂还应检验 石粉含量。对于重要工程或特殊工程部位应根据需要增 加检测项目。对其他指标的合格性有怀疑时，应予检验。
三、砂的质量
3.1.3天然砂的含泥量应符合3.1.3的规定 表3.1.3砂中含泥量 混凝土强度等级 ≥C60 C55~C30 ≤C25 含泥量（按质量计）≤2.0 ≤3.0 ≤5.0 对于有抗冻、抗渗或其他特殊要求的小于或等于
C25混凝土用砂，其含泥量不应大于3%。
三、砂的质量
{释义} 含泥量的限值◎ 增加了对C60及以上混凝土的含泥量限值。 ◎ 经验证明，不同含泥量对混凝土的和易性有一定的影响。
{释义} 采取措施：使用低碱水泥，掺入矿渣、粉煤灰、
硅灰等可以起到抑制碱骨料反应。
JGJ52-普通混凝土用砂、石质量及检验方法标准.

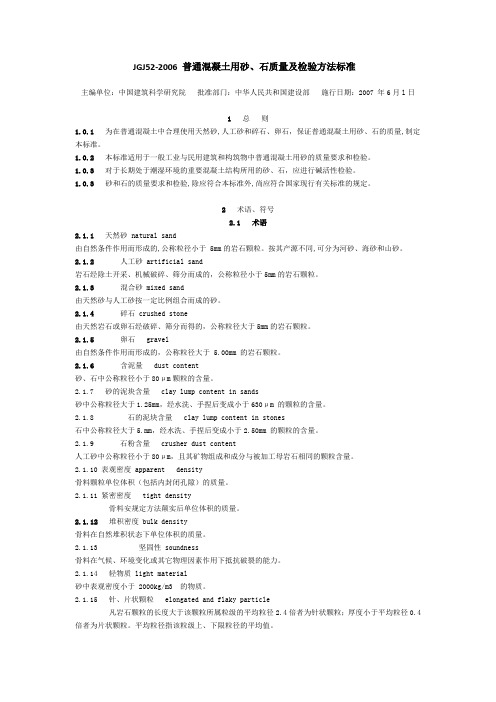

JGJ52-2006 普通混凝土用砂、石质量及检验方法标准主编单位：中国建筑科学研究院批准部门：中华人民共和国建设部施行日期：2007 年6月l日1 总则1.0.1为在普通混凝土中合理使用天然砂,人工砂和碎石、卵石，保证普通混凝土用砂、石的质量,制定本标准。
1.0.2本标准适用于一般工业与民用建筑和构筑物中普通混凝土用砂的质量要求和检验。
1.0.3对于长期处于潮湿环境的重要混凝土结构所用的砂、石，应进行碱活性检验。
1.0.3 砂和石的质量要求和检验,除应符合本标准外,尚应符合国家现行有关标准的规定。
2 术语、符号2.1 术语2.1.1天然砂 natural sand由自然条件作用而形成的,公称粒径小于 5mm的岩石颗粒。
按其产源不同,可分为河砂、海砂和山砂。
2.1.2 人工砂 artificial sand岩石经除土开采、机械破碎、筛分而成的，公称粒径小于5mm的岩石颗粒。
2.1.3 混合砂 mixed sand由天然砂与人工砂按一定比例组合而成的砂。
2.1.4 碎石 crushed stone由天然岩石或卵石经破碎、筛分而得的，公称粒径大于5mm的岩石颗粒。
2.1.5 卵石 gravel由自然条件作用而形成的，公称粒径大于 5.00mm 的岩石颗粒。
2.1.6 含泥量 dust content砂、石中公称粒径小于80μm颗粒的含量。
2.1.7 砂的泥块含量 clay lump content in sands砂中公称粒径大于1.25mm，经水洗、手捏后变成小于630μm 的颗粒的含量。
2.1.8 石的泥块含量 clay lump content in stones石中公称粒径大于5.mm，经水洗、手捏后变成小于2.50mm 的颗粒的含量。
2.1.9 石粉含量 crusher dust content人工砂中公称粒径小于80μm，且其矿物组成和成分与被加工母岩石相同的颗粒含量。
2.1.10 表观密度 apparent density骨料颗粒单位体积（包括内封闭孔隙）的质量。
砂石讲课-PPT课件
2.1.4 砂中的泥块含量应符合表2.1.4的规定。
表2.1.4 砂中泥块含量限值
混凝土强度等级 泥块含量（按质 量计%） 大于等于C60 ≤0.5（0） C55～C30 ≤1.0 (＜1.0) 小于等于C25 ≤2.0 (＜2.0)
对有抗冻、抗渗或其它特殊要求的小于等于C25混凝土 用砂，其泥块含量应不大于1.0%。
2.1.3 天然砂中含泥量应符合表2.1.3的规定。
• 表2.1.3 砂中含泥量限值
混凝土强度等级 大于等于C60 C55～C30 ≤3.0(＜3.0) 小于等于C25 ≤5.0(＜5.0)
含泥量（按质量计%） ≤2.0(＜1.0) 注：括号内指标为GB14684-2019指标
对有抗冻、抗渗或其它特殊要求的小于等于C25混凝土用砂，含泥量应不 大于3.0%。
第二章 第一节 概
述
1、混凝土中的骨料包括粗骨料和和细骨料。细骨料 一般指公称粒径小于5mm在混凝土（或砂浆）中 起骨架作用且具有一定强度的固体颗粒，分为轻细 骨料、普通细骨料和重细骨料。
2、粗骨料是指公称粒径大于5mm在混凝土中起骨架 作用且具有一定强度的固体颗粒，分为轻粗骨料、 普通粗骨料和重粗骨料。
。
≤8 ≤10
注： 对于有抗疲劳、耐磨、抗冲击要求的混凝土用砂或有腐蚀介质作 用或经常处于水位变化区的地下结构混凝土用砂，其坚固性质量损失率应 小于8%。
2.1.7 人工砂的总压碎值指标应小于30%。 2.1.8 砂中如含有云母、轻物质、有机物、硫化物 及硫酸盐等有害物质，其含量应符合表2.1.8的规定。
表2.2.5－1 碎石的压碎指标值 岩石品种 混凝土强度等级 碎石压碎指标值（%）
沉积岩
变质岩或深成的火成岩
砂石试验PPT课件.ppt
A6 ) ? 5 A1
? 取两次试验测定值的算术平均值作为试验结果。
如超过0.20，则需重新进行试验。
9
筛分结果评定
? 查表或绘制筛分曲线，根据累计筛余百分率， 评定颗粒级配。
? 除5mm和0.63mm外Ai超出不应大于5%。 ?砂按细度模数（ Mx）分为粗 (Mx=3.1～3.7)、
中(Mx=3.0～2.3) 、细(Mx=1.6～2.2)三种规 格。
? 用量约占水泥混凝土总体积的3/4左右；集料的价格便宜，来源丰富， 且可以提高混凝土的体积稳定性和耐久性。
? 试验目的
? 依据标准，对混凝土用砂、石材料进行试验，评定其质量，并为混凝 土配合比设计提供原材料参数。
? 学习砂石集料的试验方法，了解混凝土集料材料的性能。
3
取样方法
? 取样：取样部位不少于 8处，均匀选取，其总量应 多于试验用量的 1倍。
? 堆 积 密 度 要 求 >1350kg/m 3 ， 一 般 在 1400 ～ 1500kg/m 3
? 孔隙率要求 >45%（GB）
15
堆积密度容量筒
16
砂的含水率测定
? 主要仪器设备
? 天平（称量 1kg，感量1g）。烘箱，浅盘等。
? 试验步骤
? 取缩分后的试样一份约 500g，装入已称重量为 m1 的浅盘中，称出试样连同浅盘的总重量 m2（g）。 然后摊开试样置于温度为 105±5℃的烘箱中烘至 恒重。
10
砂的表观密度测定-标准法
?（一）主要仪器：容量瓶（ 500mL），天平 (精度1g)等。
? （二）试验步骤 ?1．称取烘干试样 300g（m0）置于盛半瓶冷开
水的容量瓶中，排除气泡，塞紧瓶塞，静置 24h。 ?2．用滴管加水至 500ml刻度处，擦干瓶外水 分，称试样、瓶加水重量m1（g）。 ? 3．称瓶加水的重量m2（g）。
JGJ52-普通混凝土用砂、石质量及检验方法标准.
JGJ52-2006 普通混凝土用砂、石质量及检验方法标准主编单位：中国建筑科学研究院批准部门：中华人民共和国建设部施行日期：2007 年6月l日1 总则1.0.1为在普通混凝土中合理使用天然砂,人工砂和碎石、卵石，保证普通混凝土用砂、石的质量,制定本标准。
1.0.2本标准适用于一般工业与民用建筑和构筑物中普通混凝土用砂的质量要求和检验。
1.0.3对于长期处于潮湿环境的重要混凝土结构所用的砂、石，应进行碱活性检验。
1.0.3 砂和石的质量要求和检验,除应符合本标准外,尚应符合国家现行有关标准的规定。
2 术语、符号2.1 术语2.1.1天然砂 natural sand由自然条件作用而形成的,公称粒径小于 5mm的岩石颗粒。
按其产源不同,可分为河砂、海砂和山砂。
2.1.2 人工砂 artificial sand岩石经除土开采、机械破碎、筛分而成的，公称粒径小于5mm的岩石颗粒。
2.1.3 混合砂 mixed sand由天然砂与人工砂按一定比例组合而成的砂。
2.1.4 碎石 crushed stone由天然岩石或卵石经破碎、筛分而得的，公称粒径大于5mm的岩石颗粒。
2.1.5 卵石 gravel由自然条件作用而形成的，公称粒径大于 5.00mm 的岩石颗粒。
2.1.6 含泥量 dust content砂、石中公称粒径小于80μm颗粒的含量。
2.1.7 砂的泥块含量 clay lump content in sands砂中公称粒径大于1.25mm，经水洗、手捏后变成小于630μm 的颗粒的含量。
2.1.8 石的泥块含量 clay lump content in stones石中公称粒径大于5.mm，经水洗、手捏后变成小于2.50mm 的颗粒的含量。
2.1.9 石粉含量 crusher dust content人工砂中公称粒径小于80μm，且其矿物组成和成分与被加工母岩石相同的颗粒含量。
2.1.10 表观密度 apparent density骨料颗粒单位体积（包括内封闭孔隙）的质量。
混凝土用砂石质量及检验方法标准讲解
2019/6/18
31
堆积密度容量筒
2019/6/18
32
摇筛机
6/18/2019
33
三、砂的质量
3.1.3天然砂的含泥量应符合3.1.3的规定 表3.1.3砂中含泥量 混凝土强度等级 ≥C60 C55~C30 ≤C25 含泥量（按质量计）≤2.0 ≤3.0 ≤5.0 对于有抗冻、抗渗或其他特殊要求的小于或等于
试验证明;当人工砂中石粉含量在0-30%时，对混凝土强 度性能影响很小，对中、低强度等级的混凝土无影响， C50混凝土强度降低也很小。
标准介绍
砂石检验方法有两个标准，一个是国标 《建筑用砂》（GB/T14684-2001) 《建筑用石》GB/T14684-2001)，二是行业标准
（JGJ52-2006),两个都是现行标准，根据国家 标准《混凝土结构工程施工质量验收规范》 （GB50204-2002）的规定，混凝土结构工程应 采用行业标准对砂进行检验。如果砂用于其他目 的。则可以按国标进行检验。
普通混凝土用砂、石质量 及检验方法标准
JGJ52-2006
普通混凝土用砂、石质量及检验方法标准
前言 总则 砂的质量要求 石的质量要求 验收、运输和堆放 取样和缩分
定义
砂
天然砂
由自然条件作用而形成，公称直径 小于5.00mm的岩石颗粒。
人工砂
岩石经除土破损、机械破碎、筛分 而成的，公称直径小于5.00mm 的岩石颗粒。
三、砂的质量
三、砂的质量
石粉含量：人工砂中公称粒径小于80μm，且其矿物组 成和化学成分与被加工母岩相同的颗粒含量。
人工砂中的石粉绝大多数是母岩颗粒，与天然砂中的泥 不同，它们在混凝土中的作用也有很大的区别，石粉的 含量高一方面使砂的比表面积增大，增加用水量；另一 方面又会改善混凝土的和易性。因此不能把石粉视为有 害物质。
普通混凝土用砂石质量及检验方法标准1
202200/220//227/27
24
含泥量
• 含泥量： • 1、按规定选取试样缩分至稍大于试样两
倍的数量（约1100g），放在烘箱中于 105±5℃下烘干至恒量重，待冷却至室温后 ，分为大致相等的两分备用。 • 2、称取砂试样500g，精确至0.1g。将试 样倒入淘洗容器中，注入清水，水面高出试 样约 150mm充分拌匀后，水泡2h用手在水中 淘洗试样，使赃物和粘土与砂粒分离，把浑 水倒入1.18mm及75um的套筛上（1.18mm筛 放在75um筛上面），滤去小于75um的颗粒 。试验前筛子的两面应先用水湿润，在整个 过程防止砂粒流失。
混合砂
由天然砂和人工砂按一 定比例组合而成的砂
河砂
海砂
山砂
定义 石
碎石
由天然岩石或卵石经破碎、筛分 而得的，公称粒径大于5.00mm
的岩石颗粒。
卵石
由自然条件形成的，公称直径大于 5.00mm的岩石颗粒。
（JGJ52-2019）标准介绍
普通混凝土中的砂石用量约占混凝土总重量的四 分之三，因此砂石的质量对混凝土来说相当重要， 它不仅影响混凝土的强度，也大大影响混凝土的 耐久性和结构性能。
二、术语、符号
新增术语
– 人工砂：岩石经除土开采、机械破碎、筛分而成的 公称直径小于5.00mm的岩石颗粒。
– 混合砂：由天然砂与人工砂按一定比例组合而成的 砂
– 石粉含量：人工砂公称直径小于80μm,且其矿物组 成和化学成分与被加工母岩相同的颗粒含量。
三、砂的质量要求
3.1.1砂的粗细程度按细度模数μf分为粗、中、 细、特细四级，其范围应符合下列规定：
泵送混凝土，宜选择中砂。
Hale Waihona Puke 三、砂的质量 细度模数与颗粒级配是两个概念，在标准中是 两个指标，细度模数是计算出来的，颗粒级配 是查表出来的，现在有些人认为颗粒级配为Ⅰ 区必定是粗砂，粒级配为Ⅱ区必定是中砂，粒 级配为Ⅲ区必定是细沙，当出现颗粒级配Ⅰ区， 细度模数为中砂时，则认为是不合格砂。
