埋置式混凝土地锚一览表
土木工程结构试验与检测
研究性试验：验证结构设计的某一理论，或验证各种科学的判断、推理、假设及概念的正确性，或者为了创造某种新型结构体系及计算理论，而系统地进行的试验研究。
静力试验：所谓“静力”一般是指试验过程中，结构本身运动均加速度效应（惯性力效应）可以忽略不计。
单调静力荷载试验：试验荷载逐渐单调增加到结构破坏或预定的状态目标，研究结构受力性能的试验。
拟静力试验：也叫低周期反复荷载试验或伪静力试验。
利用加载系统对结构施加逐渐增大的反复作用荷载或交替变化的位移，使结构或构件受力的历程与结构在地震作用下的受力历程基本相似，属于结构抗震试验方法，但其加载速度远低于实际结构在地震作用下所经历的变形速度。
结构动力试验主要包括：①动荷载的特性试验方法：直接测定法、间接测定法、比较测定法。
②结构动力特性试验；③结构的动力反应试验；④模拟振动地震台试验；⑤风洞试验；⑥疲劳试验。
实体试验和模型试验；试验室试验和现场试验；非破坏性试验和破坏性试验。
结构检测：是为了评定结构工程的质量或鉴定既有结构的性能等所实施的检测工作。
研究性试验包括哪几个阶段？设计阶段→准备阶段→实施阶段→总结阶段。
试验阶段试验加载图式：试验荷载在试验结构构件上的布置（包括荷载类型和分布情况）称为加载图示。
试验装置：①试验装置应有足够的刚度，在最大的试验荷载作用下，应有足够承载力（包括疲劳强度）和稳定性。
②试验结构构件的跨度、支撑方式、支撑等条件和受力状态应符合设计计算简图，且在整个试验过程中保持不变。
③试验装置要满足构件的边界条件和受力变形的真实状态，且不应分担试验结构构件承受的试验荷载和不应阻碍结构构件变形的自由发展。
④应满足试件就位支撑、荷载设备安装、试验荷载传递和试验过程的正常工作要求。
加载制度：是指试验进行期间荷载与时间的关系。
测点的选择与布置：用仪器对结构或构件进行内力、变形等参数的量测时，测点的选择与布置应满足以下原则。
仪器选择与测读原则：①选择的仪器，必须能满足试验所需的精度与量程要求。
墩柱施工方案
墩柱施工方案导读：本文墩柱施工方案，仅供参考，如果觉得很不错，欢迎点评和分享。
墩柱施工方案（一）1、钢筋施工所有钢筋均在钢筋加工场下料，弯制成型，现场绑扎。
为便于施工，墩柱钢筋已在地面绑扎完毕，并在承台钢筋施工时吊装预埋，焊接定位，吊装后在周围对墩柱钢筋用三条钢丝绳进行对拉用地锚固定。
2、模板及支架施工⑴、模板加工墩台身立柱均采用定型钢模板，由工厂加工制作。
墩台身钢模面板采用5㎜厚钢板加工，面板外设竖向肋和围檩，竖肋采用8＃槽钢，间距35cm一道；围檩采用12.5a槽钢，间距50㎝一道，接合面以段续焊焊连。
每节模板以二块半圆形钢模组成，接缝处焊接10㎜厚连接钢板，钢板上每30㎝设一螺栓孔，以M16螺栓连接。
方柱形立柱钢模分四块拼接，拼接缝设置定位销和Φ16连接螺栓，并在围檩转角处的端部设Φ16钢拉杆加强。
结构布置详见下图模板数量计划2套。
实际施工时钢模板将委托工厂加工制作，制作时模板竖肋和围檩是否采用型钢由厂家确定，采用钢板条时，其间距保证模板的强度和刚度要求。
⑵、模板安装墩台身钢筋完成后经监理工程师验收合格后支立钢模，安装钢模时利用钢筋施工使用后的支架，采用吊车将钢模自立柱钢筋顶部垂直吊入支架内。
模板安装前由测量人员以全站仪测定墩身中心位置，在承台面上确定底口边线。
模板合拢并初步就位后，以垂线吊中检查模板位置，以撬棍移动钢模，直至吊中垂线至模板周边距离均与立柱半径相等。
垂线吊中时，应量取模板上、中、下三个部位的尺寸。
准确就位后，固定钢模下口，在承台面上按钢模螺栓孔位置以电钻向砼内钻孔，孔深5～10㎝，直径12㎜，以Φ12短钢筋头打入承台砼内。
钢模周边采用上述方法固定四点后，再以斜撑木固定模板下部，以钢丝绳固定模板上口。
上口钢丝绳通过倒链拉结于地锚上或桩柱上，见下图。
墩身高度大于2米时，钢模上口应设砼浇筑作业平台，圆柱形墩作业平台尺寸为（D+3.0）×（D+3.0）m，以脚手钢管连接形成。

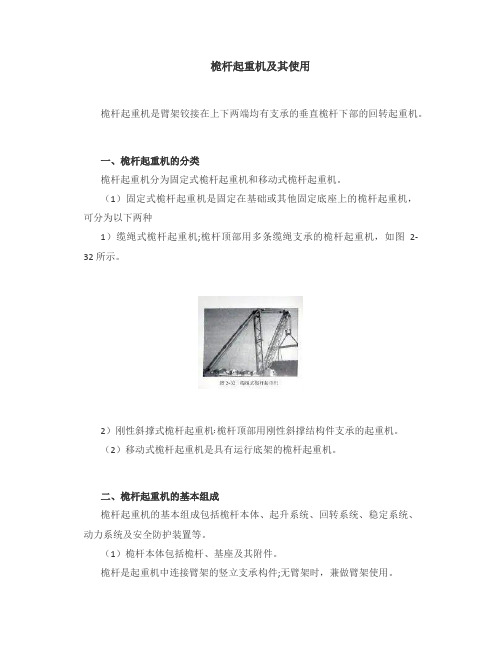

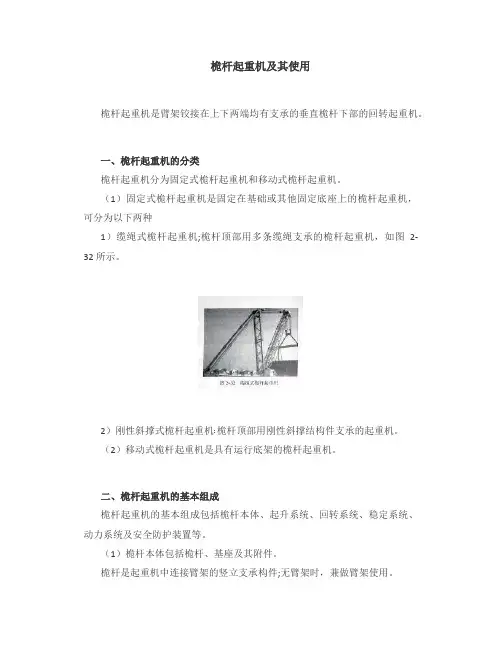

桅杆起重机及其使用
桅杆起重机及其使用桅杆起重机是臂架铰接在上下两端均有支承的垂直桅杆下部的回转起重机。
一、桅杆起重机的分类桅杆起重机分为固定式桅杆起重机和移动式桅杆起重机。
（1）固定式桅杆起重机是固定在基础或其他固定底座上的桅杆起重机，可分为以下两种1）缆绳式桅杆起重机;桅杆顶部用多条缆绳支承的桅杆起重机，如图2-32 所示。
2）刚性斜撑式桅杆起重机∶桅杆顶部用刚性斜撑结构件支承的起重机。
（2）移动式桅杆起重机是具有运行底架的桅杆起重机。
二、桅杆起重机的基本组成桅杆起重机的基本组成包括桅杆本体、起升系统、回转系统、稳定系统、动力系统及安全防护装置等。
（1）桅杆本体包括桅杆、基座及其附件。
桅杆是起重机中连接臂架的竖立支承构件;无臂架时，兼做臂架使用。
基座是起重机中固定在基础上的支承装置，用来承受桅杆、臂架、斜撑、动力机构所传递的载荷。
（2）起升系统包括臂架、钢丝绳、滑轮组和导向轮等。
臂架是借助于桅杆，使起重机具有一定的幅度和起升高度，用以悬挂物品的构件。
（3）回转系统包括回转盘、回转支承和顶部枢轴。
回转盘是与竖直桅杆底部相连接的构件，且能通过驱动机构驱动该部件使起重机摆动或旋转。
回转支承是安装于基础上、承受起重机全部载荷的部件，有轴承和环形轨道两类。
通过动力装置驱动该部件使起重机摆动或旋转。
顶部枢轴是桅杆顶部与缆绳顶盖相连接、允许桅杆转动的枢轴（4）稳定系统包括地锚、地梁、系梁、斜撑、缆绳、牵引绳、张紧装置和缆绳顶盖等。
地锚是埋设于土壤、岩石、混凝土基础中或固定于有足够抗力的建筑物结构上，用以锚固缆绳、地梁或驱动机构的装置。
在地面摩擦力足够的条件下、也可采用压置式地锚。
地梁是连接在桅杆基座与地锚之间，用于固定斜撑的水平结构件地梁也是连接人字形桅杆、门式桅杆底部的构件。
系梁是连接在两地梁端部之间的紧固支承构件斜撑是在斜撑式棉杆起重机中，连接在桅杆顶部与地（或地锚）之间的刚性支承结构件。
缆绳是连接桅杆顶部与地锚间的钢丝绳。

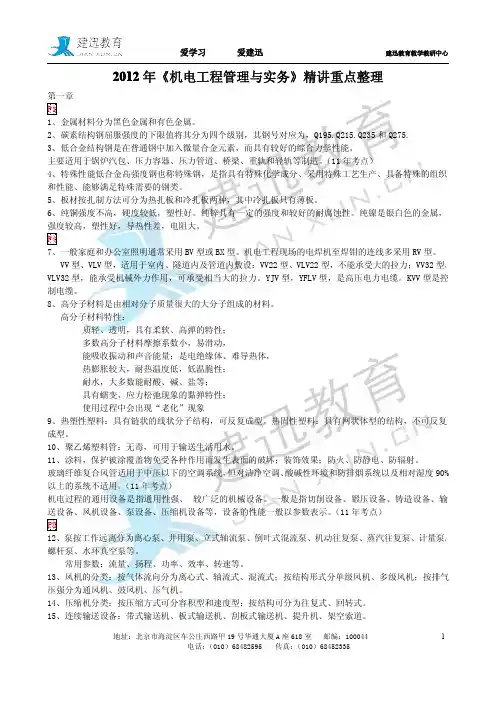

2012 一建《机电工程管理与实务》精讲重点整理 加考点
2012年《机电工程管理与实务》精讲重点整理第一章1、金属材料分为黑色金属和有色金属。
2、碳素结构钢屈服强度的下限值将其分为四个级别，其钢号对应为，Q195.Q215.Q235和Q275.3、低合金结构钢是在普通钢中加入微量合金元素，而具有较好的综合力学性能。
主要适用于锅炉汽包、压力容器、压力管道、桥梁、重轨和轻轨等制造。
（11年考点）4、特殊性能低合金高强度钢也称特殊钢，是指具有特殊化学成分、采用特殊工艺生产、具备特殊的组织和性能、能够满足特殊需要的钢类。
5、板材按扎制方法可分为热扎板和冷扎板两种，其中冷扎板只有薄板。
6、纯铜强度不高，硬度较低，塑性好。
纯锌具有一定的强度和较好的耐腐蚀性。
纯镍是银白色的金属，强度较高，塑性好，导热性差，电阻大。
7、一般家庭和办公室照明通常采用BV型或BX型。
机电工程现场的电焊机至焊钳的连线多采用RV型。
VV型、VLV型，适用于室内、隧道内及管道内敷设；VV22型、VLV22型，不能承受大的拉力；VV32型，VLV32型，能承受机械外力作用，可承受相当大的拉力。
YJV型，YFLV型，是高压电力电缆。
KVV型是控制电缆。
8、高分子材料是由相对分子质量很大的大分子组成的材料。
高分子材料特性：质轻、透明，具有柔软、高弹的特性；多数高分子材料摩擦系数小，易滑动，能吸收振动和声音能量；是电绝缘体、难导热体，热膨胀较大，耐热温度低，低温脆性；耐水，大多数能耐酸、碱、盐等；具有蠕变、应力松弛现象的黏弹特性；使用过程中会出现“老化”现象9、热塑性塑料：具有链状的线状分子结构，可反复成型。
热固性塑料：具有网状体型的结构，不可反复成型。
10、聚乙烯塑料管：无毒，可用于输送生活用水。
11、涂料，保护被涂覆盖物免受各种作用而发生表面的破坏；装饰效果；防火、防静电、防辐射。
玻璃纤维复合风管适用于中压以下的空调系统，但对洁净空调、酸碱性环境和防排烟系统以及相对湿度90%以上的系统不适用。
（11年考点）机电过程的通用设备是指通用性强、较广泛的机械设备。

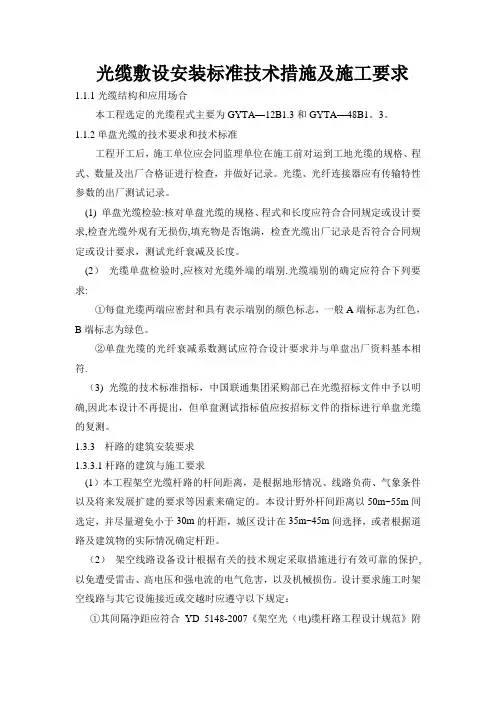

光缆敷设安装标准技术措施及施工要求
光缆敷设安装标准技术措施及施工要求1.1.1光缆结构和应用场合本工程选定的光缆程式主要为GYTA—12B1.3和GYTA—48B1。
3。
1.1.2单盘光缆的技术要求和技术标准工程开工后，施工单位应会同监理单位在施工前对运到工地光缆的规格、程式、数量及出厂合格证进行检查，并做好记录。
光缆、光纤连接器应有传输特性参数的出厂测试记录。
(1) 单盘光缆检验:核对单盘光缆的规格、程式和长度应符合合同规定或设计要求,检查光缆外观有无损伤,填充物是否饱满，检查光缆出厂记录是否符合合同规定或设计要求，测试光纤衰减及长度。
(2）光缆单盘检验时,应核对光缆外端的端别.光缆端别的确定应符合下列要求:①每盘光缆两端应密封和具有表示端别的颜色标志，一般A端标志为红色，B端标志为绿色。
②单盘光缆的光纤衰减系数测试应符合设计要求并与单盘出厂资料基本相符.（3) 光缆的技术标准指标，中国联通集团采购部已在光缆招标文件中予以明确,因此本设计不再提出，但单盘测试指标值应按招标文件的指标进行单盘光缆的复测。
1.3.3杆路的建筑安装要求1.3.3.1杆路的建筑与施工要求(1）本工程架空光缆杆路的杆间距离，是根据地形情况、线路负荷、气象条件以及将来发展扩建的要求等因素来确定的。
本设计野外杆间距离以50m~55m间选定，并尽量避免小于30m的杆距，城区设计在35m~45m间选择，或者根据道路及建筑物的实际情况确定杆距。
（2）架空线路设备设计根据有关的技术规定采取措施进行有效可靠的保护,以免遭受雷击、高电压和强电流的电气危害，以及机械损伤。
设计要求施工时架空线路与其它设施接近或交越时应遵守以下规定：①其间隔净距应符合YD 5148-2007《架空光（电)缆杆路工程设计规范》附录表B.1规定。
②架空光缆和其它设施的间隔应符合YD 5148-2007《架空光(电）缆杆路工程设计规范》附录表B。
2的规定。
③架空光缆和其它电气设施交越的最小间距应符合YD 5148—2007《架空光(电)缆杆路工程设计规范》附录表B。

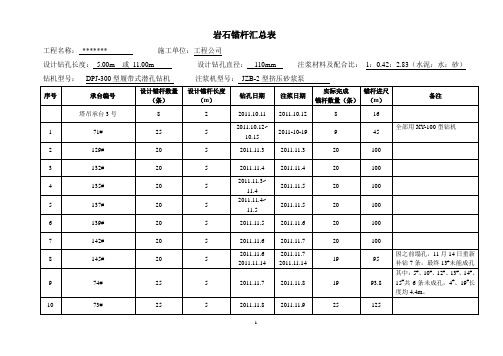

岩石锚杆汇总表
