5G信令流程与分析(NSA)
5G网络架构NSA信令过程
RAN-CN架构---非独立组网（NSA）
Option3/3A-Option4/4A-Option7/7A
NG-C
NGC
NG-U
NG-C
NGC
NG-U
NG-U
eLTE eNB
gNB
eLTE eNB
gNB
option7
option7A
• In Option 7/7A, the eLTE eNB is connected to the NGC with Non-standalone NR. The NR user plane connection to the NGC goes via the eLTE eNB (Option 7) or directly (Option 7A).
S1-U
S1-U
LTE eNBgNBLT Nhomakorabea eNB
gNB
LTE eNB
gNB
option3
option3A
option3X
In Option 3/3A, the LTE eNB is connected to the EPC with Non-standalone NR. The NR user plane connection to the EPC goes via the LTE eNB (Option 3) or directly (Option 3A).
33
NR组网——与LTE协同组网
LTE/NR协同组网需求背景
• 4G频段相对较低，建设时间长，形成一个比较成熟的广覆盖网络，拥有良好的 移动性；
• 5G频段高，小区覆盖范围小，根据话务需求进行建设，希望5G网络重点解决热 点地区的高吞吐需求，借助4G控制面提升覆盖和解决移动性问题；
5G知识总结--5G信令流程
Page
切换流程
HUAWEI TEC HNOLOGIES CO., LL TT DD ..
Page
切换流程
HUAWEI TEC HNOLOGIES CO., LL TT DD ..
Page
谢 谢！
HUAWEI TEC HNOLOGIES CO., LL TT DD ..
第79页
Page
Page
5G网络基本架构
HUAWEI TEC HNOLOGIES CO., LL TT DD ..
Page
5G网络接口概述
HUAWEI TEC HNOLOGIES CO., LL TT DD ..
Page
NG接口
HUAWEI TEC HNOLOGIES CO., LL TT DD ..
Page
Page
测量控制中的信元实例
HUAWEI TEC HNOLOGIES CO., LL TT DD ..
Page
辅站添加
HUAWEI TEC HNOLOGIES CO., LL TT DD ..
Page
SgNB Addition Request
HUAWEI TEC HNOLOGIES CO., LL TT DD ..
Page
SgNB Modification流程（MeNB触发）
HUAWEI TEC HNOLOGIES CO., LL TT DD ..
Page
SgNB Modification流程（SgNB触发）
HUAWEI TEC HNOLOGIES CO., LL TT DD ..
Page
SgNB Change流程
Page
5G连接管理状态
HUAWEI TEC HNOLOGIES CO., LL TT DD ..

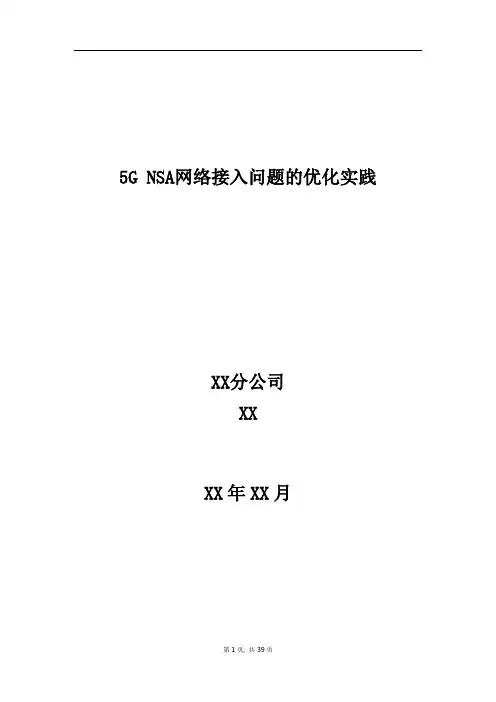

5G优化案例：5G NSA网络接入问题的优化实践
5G NSA网络接入问题的优化实践XX分公司XXXX年XX月目录一、问题描述和处理思路 (3)二、NSA网络接入的信令流程和要点 (5)2.1双连接技术原理 (5)2.25G NSA组网的接入流程详解 (7)三、现场接入问题优化典型案例 (13)3.1 链路故障导致5G NR无法接入 (13)3.2参数配置错误导致用户无法接入5G网络 (21)3.3用户终端类问题导致无法接入5G网络 (34)3.4PCI混淆导致SCG无法正常添加而无法接入5G网络 (38)四、经验总结 (39)【摘要】由于NSA协议较SA协议冻结较早，且在国际主流厂家都选择首选推出NSA制式的核心网、基站和终端芯片等设备，目前在国际上推出商用的5G网络都是基于NSA组网，在中国国内的三大主流运营商也是如此。
5G NSA终端是在锚点基站上完成随机接入，然后再添加gNB基站作为附加载波。
相比于LTE网络而言，NSA网络的接入流程更为复杂，接入问题的优化难度更大。
在本案例中，对5G NSA网络接入流程进行梳理，并对网络优化过程中的各种造成接入失败的问题进行了梳理，并尝试多种手段提升终端的接入成功率，通过功能开关、邻接关系、参数定时器等进行解决了大量的NSA终端的接入问题，为后续5G网络大规模建设和优化入网积累了丰富的经验。
【关键字】NSA SCG 双连接随机接入一、问题描述和处理思路在NSA组网架构下，5G终端上网时信令是走的4G锚点基站，而业务走的是gNB基站。
因此，UE首先进行LTE侧的接入，之后通过B1测量选取质量最好的NR邻区，并将对应的gNB添加为辅站。
B1测量事件由MeNB负责完成，添加完成后，进行辅站的随机接入，开始接入NSA 5G网络。
因此相比于LTE网络或者SA网络，终端的接入流程比较长，接入失败的因素多而且失败概率高，因此对接入问题的排查难度相对要大很多。
基于当前XX5G网络优化过程中遇到的接入失败问题，汇总出各类原因及快速定位思维导图，如下：1.接入的小区需要保证小区正常建立，是否Barred；4G侧是否能正常接入2.检查小区的状态是否正常，看是否有硬件、射频类、小区类（重点关注X2口）故障告警，如有相关故障告警，通知产品团队进行故障处理；3.UE收到准备进行4/5G测量的RRC重配，但是不上报B1测量报告。
5G初始接入信令流程介绍（SA与NSA）
5G初始接⼊信令流程介绍（SA与NSA）⼀、⼩区搜索⼩区搜索是UE实现与gNodeB下⾏时频同步并获取服务⼩区ID的过程，⼩区搜索分以下⼏个步骤：第⼀步：UE解调主同步信号（PSS，和LTE⼀样是3个），实现符号同步，并获取⼩区组内ID；第⼆步：UE解调次同步信号(SSS, 5G的SSS有336个 )，获取⼩区组ID，结合⼩区组内ID，最终获得⼩区的PCI(5G的PCI有1008个）第三步：解调PBCH的MIB消息，获取波束ID，以及半帧指⽰信息，完成下⾏帧同步NSA组⽹下，RMSI中的内容通过RRC信令（由LTE发送）在UE开始接⼊NR前发送给UE直接读取SSB的中⼼频点⼆、上⾏同步触发RA的事件有如下⼏类：Case 1：初始RRC连接建⽴（竞争）Case 2：RRC连接重建（竞争）Case 3：切换（竞争or⾮竞争）Case 4：失步状态下⾏数据到达（竞争or⾮竞争）Case 5：失步状态上⾏数据到达（竞争）Case 6：NSA接⼊。
UE在LTE⼩区接⼊后，添加NR⼩区时，在NR发起RA（⾮竞争）Case 7：基于RA请求SI （系统消息）。
UE需要请求特定SI时会发起RA（⾮竞争）Case 8：UE从RRC_INACTIVE到RRC_CONNECTED状态（竞争or⾮竞争）Case 9：波束恢复。
当UE PHY层检测到波束失步时，会通知UE MAC发起RA（⾮竞争）NR中的随机接⼊流程与LTE的基本相同，UE侦听系统消息获取本⼩区PRACH信道配置并向gNB发送Preamble，gNB下发RAR，冲突的UE都可能会受到，并在ULGrant指⽰的时机向gNB 发送Msg3，并携带UE标⽰。
gNB下发MSG4，包含竞争解决MCE，指⽰竞争成功的UE标⽰三、SA初始接⼊信令流程SA初始接⼊信令流程包括RRC连接流程、上下⽂建⽴流程、PDU会话流程。
RRC连接流程包括UE和gNodeB之间的RRC连接建⽴、重配、释放、重建过程，以及上⾏失步管理、UE不活动性管理。

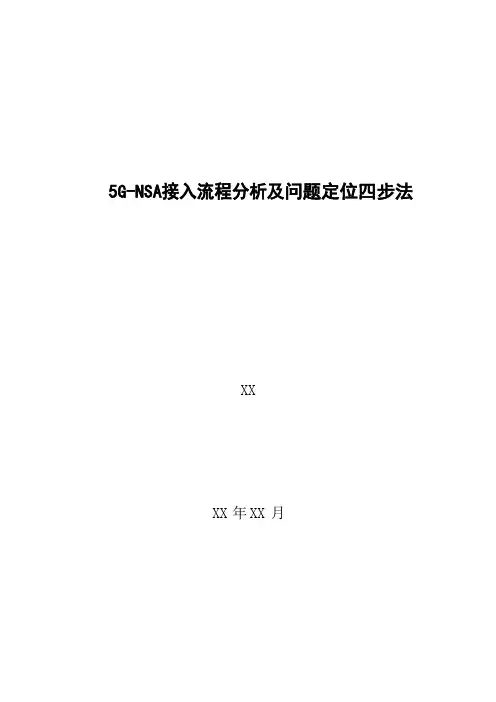

5G优化案例：5G NSA接入流程分析及问题定位四步法
5G-NSA接入流程分析及问题定位四步法XXXX 年XX 月目录1背景 (3)1.1双连接控制面架构 (4)1.2双连接用户面架构 (5)2NSA 接入流程分析 (6)2.1X2 连接建立流程 (6)2.2SgNB 添加流程 (7)2.3非竞争随机接入流程 (9)2.4UE 侧NSA 接入信令解读 (9)2.5NSA 接入关键参数 (13)3NSA 接入问题排查思路 (14)4优化案例 (16)4.1案例一：NR 载频相关配置未配导致B1 不下发 (16)4.2案例二：随机接入的ssb-idx与测报不一致，RAaborted 竞争接入 (17)4.3案例三：4G 的MR 测量频点过多导致5G 占用不稳定 (17)5经验总结 (20)5G-NSA接入流程分析及问题定位四步法XX【摘要】本文对 5G-NSA 网络的接入流程进行了全方位分析、介绍了相关重点参数，并结合接入流程总结问题分析定位四步法，为 NSA 接入问题的解决提供了有效指引。
【关键字】5G、NSA、接入问题分析【业务类别】网络优化1背景EUTRA-NR 双连接(EUTRA-NR Dual Connectivity),简称 EN-DC, 就是具备多Rx/Tx 能力的 UE 使用两个不同网络节点(MeNB 和 SgNB)上的不同调度的无线资源。
其中,一个提供 EUTRAN 接入，另一个提供 NR 接入; 一个调度器位于 MeNB 侧，另一个调度器位与 SgNB 侧。
EN-DC 双连接场景中，UE 连接到作为主节点的 eNB 和作为辅节点的 gNB，其中 eNB 通过 S1-MME 和 S1-U 接口分别连接到 MME 和 SGW，并同时通过 X2-C 和X2-U 接口连接到 gNB，gNB 也可以通过 S1-U 接口连接到 SGW，连接示意图如图所示：图0-1 双连接架构注：en-gNB 指的是 NR gNB1.1双连接控制面架构图0-2 双连接控制面架构1.LTE eNB 作为双连接的主节点 MeNB，承载控制面和用户面数据，终端通过LTE eNB 接入核心网 EPC，NR gNB 则作为辅节点，承载用户面数据。
5GNSA切换空口信令详解
5GNSA切换空口信令详解1、NSA切换流程概述5G切换事件：1）锚点优选功能NSA用户接入非锚点LTE频点，将导致无法添加NR辅载波，从而无法享有5G业务。
需要为NSA用户制定专用的锚点优选方案，确保NSA用户优先驻留锚点频点。
NR覆盖区域所有LTE站点（包含锚点、非锚点）必须开通锚点优选功能。
锚点优选信令流程-空闲锚点优选信令流程-连接态2）切换流程-4G锚点小区不变，5G辅小区切换站内：•1~4当SgNB收到A3测量报告后，选择报告中RSRP最强NR 小区作为目标NR切换小区；源SgNB通过向MeNB发送SgNB Modification Required消息触发SgNB Modification流程，包括NR RRC配置消息和承载释放、变更。
•5~6若SgNB请求释放承载且MeNB决定重配MCG Bearer，MeNB会触发SgNB Modification流程，SgNB确认后，会反馈SgNB Modification Request Acknowledge消息.•7MeNB向UE发送RRC Connection Reconfiguration消息，包括NR RRC配置消息。
•8接收到RRC重配置消息后完成重配置，并向MeNB反馈RRC Connection ReconfigurationComplete消息，包括NR RRC响应消息。
若UE未能完成包括在RRC Connection Reconfiguration消息中的配置，则启动重配置失败流程。
•9UE成功完成重配后，MeNB向SgNB发送SgNB Modification Confirm消息，包括已编码的NR RRC响应消息。
•10为UE配置的承载需要SCG无线资源，UE执行到SgNBPSCell的同步，发起向SgNB的随机接入流程•站间：•1~4当SgNB收到A3测量报告后，选择报告中RSRP最强NR 小区作为目标NR切换小区；源SgNB通过向MeNB发送SgNB Change Required消息触发SgNB Change流程，消息中包括目标SgNB ID信息和测量结果等•5~6 MeNB通过向目标SgNB发送SgNB Addition Request消息，向目标SgNB请求为UE分配资源，消息中包括源SgNB测量得到的目标SgNB的测量结果•7 MeNB向UE发送RRC Connection Reconfiguration消息，包括NR RRC配置消息•8 UE接收到RRC重配置消息后完成重配置，并向MeNB反馈RRC Connection ReconfigurationComplete消息，包括NR RRC响应消息•9 若目标SgNB成功分配资源，MeNB确认源SgNB资源的释放，向源SgNB发送SgNB Change Confirm（辅站变更确认）消息•10 若RRC连接重配流程完成，MeNB通过向目标SgNB发送SgNB Reconfiguration Complete消息确认重配完成，消息中携带编码后的NR RRC消息•11 UE配置的承载需要SCG无线资源，UE执行到SgNBPSCell 的同步，发起向SgNB的随机接入流程•12~13 对于承载类型变更场景，为减少当前服务中断时间，需要SgNB间进行的数据转发.•14 SgNB上报NR流量给MeNB•15~19 对于SCG Split Bearer分流模式，执行SgNB和EPC之间的用户面路径更新。
5G无线网络技术理论-5g信令流程[电信培训教材]
TPCPUSCH/PUCCH/SRS-
RNTI SP-CSI-RNTI
应用场景 随机接入中 用于指示接收随机接入响应消息 随机接入 中，没有进行竞争裁决前的CRNTI 用于标识RRC Connected状态的UE 半静态调度标识 寻呼消息调度 系统广播消息调度 用于指示 PUSCH/PDSCH使用的MCS表格 用于加扰Format 2_0，指示时隙结构 用于加扰Format 2_1，指示抢占信息
Monitor PDCCH
geNNBodeB
RA Preamble
• RA-RNTI
PDCCH DL Alloc. To RA-RNTI
Check Preamble ID
DL-SCH: RA Response
PDSCH • Preamble ID,TC-RNTI,TA,UL Grant
PUSCH UL-SCH: RRC Connection Request
加扰上行功控DCI，用于上行功率控制流程
用于指示半静态CSI的资源
获得方式 根据PRACH时 频资源位置获取 gNodeB在随机接入响应 消息中下发给终端 初始接入时获得 gNodeB在调度UE进入SPS时由RRC分配 FFFE（固定标识） FFFF（固定标识）
通过RRC消息中的 PhysicalCellGroupConfig信源携带
• NGC和gNodeB的连接管理 • UE接入上下文的管理 • gNodeB管理UE使用的小区无线资源 • 上下行用户数据的收发 • 网络控制的UE移动性管理
RRC Setup
RRC Release
RRC Resume
RRC空闲态
• PLMN选择 • 系统消息的广播 • 基于小区重选的移动性 • NGC触发的空闲态寻呼以及寻呼
5G-NSA接入流程分析及问题定位四步法
收稿日期：2019-11-155G-NSA接入流程分析及问题定位四步法Analysis of 5G-NSA Access Process and Four-Step Approach of Locating Problem5G 网络建设初期，存在较多的初始接入问题。
通过接入过程信令解读，对5G-NSA 网络的接入流程进行了全方位分析，介绍了相关重点参数，并结合接入流程总结问题分析定位四步法，为NSA 接入问题的解决提供了有效指引。
5G ；NSA ；接入问题分析In the early age of 5G network construction, there are quite a few initial access problems. Through the signaling interpretation of the access process, this paper fully analyzes the access process of 5G-NSA network and introduces the relevant key parameters. Combining the access process, a four-step approach for problem analysis is summarized, which provides an effective guideline for the solution of NSA access problems.5G; NSA; access process analysis（中国电信股份有限公司广州分公司无线网络优化中心，广东 广州 510000）(Guangzhou Branch of China Telecom Co., Ltd., Wireless Network Optimization Center, Guangzhou 510000, China)【摘 要】【关键词】陈潇，陆璐，叶蔼笙CHEN Xiao, LU Lu, YE Aisheng[Abstract][Key words]doi:10.3969/j.issn.1006-1010.2019.12.007 中图分类号：TN929.5文献标志码：A 文章编号：1006-1010(2019)12-0037-05引用格式：陈潇,陆璐,叶蔼笙. 5G-NSA接入流程分析及问题定位四步法[J]. 移动通信, 2019,43(12): 37-41.1 EN-DC 概述EUTRA-NR 双连接即具备多Rx/Tx 能力的UE 使用两个不同网络节点（MeNB 和SgNB ）上的不同调度的无线资源。
5G优化案例：5G NSA七步接入定位法
5G NSA七步接入定位法分析处理案例XX分公司XXXX年XX月目录5G NSA七步接入定位法分析处理案例 (3)一、概述 (3)二、分析过程 (4)1.第一步-小区搜索和小区选择 (4)2.第二步- LTE随机接入 (5)3.第三步- LTE RRC建立 (6)4.第四步-默认承载建立流程及附着 (7)5.第五步-NR邻区测量 (10)6.第六步-NR邻区添加 (10)7.第七步- NR随机接入 (11)三、解决措施 (12)1.处理思路 (12)2.未下发B1测控案例 (13)3.上报B1测量后未添加SCG案例 (14)四、经验总结 (16)5G NSA七步接入定位法分析处理案例XX【摘要】在NSA建网初期，也经常会遇到终端无法接入NSA网络情况。
本次对NSA整个接入详细流程进行了分步梳理，并对无法接入的处理思路进行了整理。
【关键字】NSA、接入流程、B1测控、添加SCG【业务类别】优化方法一、概述当前5G建网阶段，NSA作为主流的网络架构，其优势是能借助存量LTE资源快速的部署5G网络，提升用户感知。
NSA非独立组网：就是以现有的LTE无线接入和核心网作为移动性管理和覆盖的锚点，新增5G接入的组网方式。
NSA接入流程7步如下图：NSA接入信令流程分7步如下图所示：二、分析过程1.第一步-小区搜索和小区选择小区搜索和小区选择包含如下几部分内容：PLMN：Public Land Mobile Network公共陆地移动网，通俗理解为运营商。
PLMN=MCC（移动国家代码）+MNC（移动网络代码）PLMN选择请求出现的场景是：UE重新开机或者重新到有覆盖区域的场景。
手机开机会尝试选择上一次驻留的PLMN，上一次驻留的PLMN指的是关机前驻留的PLMN。
2.第二步- L TE随机接入（1）、随机接入前导UE通过PRACH信道随机选择接入前导发送（上行的PRACH去发送）。
（2）、随机接入响应（RAR）eNodeB在PDSCH信道上发送随机接入响应给UE。
nsa的组网接入流程
