动态电路课堂练习
动态电路练习题

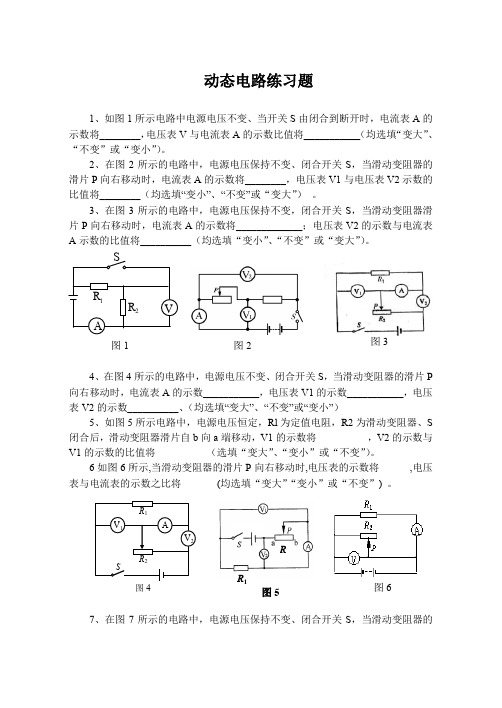

动态电路练习题 1、如图1所示电路中电源电压不变、当开关S由闭合到断开时，电流表A的示数将________，电压表V与电流表A的示数比值将___________（均选填“变大”、“不变”或“变小”）。 2、在图2所示的电路中，电源电压保持不变、闭合开关S，当滑动变阻器的滑片P向右移动时，电流表A的示数将________，电压表V1与电压表V2示数的比值将________（均选填“变小”、“不变”或“变大”） 。 3、在图3所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右移动时，电流表A的示数将_____________；电压表V2的示数与电流表A示数的比值将__________（均选填“变小”、“不变”或“变大”）。
4、在图4所示的电路中，电源电压不变、闭合开关S，当滑动变阻器的滑片P向右移动时，电流表A的示数___________，电压表V1的示数___________，电压表V2的示数__________、（均选填“变大”、“不变”或“变小”） 5、如图5所示电路中，电源电压恒定，Rl为定值电阻，R2为滑动变阻器、S闭合后，滑动变阻器滑片自b向a端移动，V1的示数将 ，V2的示数与V1的示数的比值将 （选填“变大”、“变小”或“不变”）。 6如图6所示,当滑动变阻器的滑片P向右移动时,电压表的示数将 ,电压表与电流表的示数之比将 (均选填“变大”“变小”或“不变”) 。
7、在图7所示的电路中，电源电压保持不变、闭合开关S，当滑动变阻器的R1
S 图4
V1 V2 A
R2 图5 R1
R
图6
2RAV
S1R
图1 图2 图3 滑片P向右移动时，电流表A的示数将___________，电压表V1与电压表V2示数的比值将___________（均选填“变小”、“不变”或“变大”）。 8、在图8所示的电路中，电源电压保持不变、闭合开关S后，当滑动变阻器滑片P向右移动时，电流表A的示数将__ ， 电压表V2的示数将_________，电压表V1与电流表A的示数的比值将__________（均选填“变大”、“不变”或“变小”）。 9、在图9所示的电路中，电源电压保持不变、闭合开关S后，当滑动变阻器滑片P自右端向中点移动时，电压表V与电流表A示数的比值将__________（选填“变小”、“不变”或“变大”）、若在电路中再接入一个电流表A1，且当滑片P自右端向中点移动时，电流表A1与电流表A示数的比值变大，则电流表A1应串联在图9中__________两点之间（选填“ab”、“cd”或“ef”）。
11.10动态电路练习题
动态电路1．如图所示，电源电压不变，要使电流表的读数最大，下列做法中正确的是（ ）A ．1S 、2S 都断开B ．1S 断开，2S 闭合C ．1S 闭合，2S 断开D ．1S 、2S 都闭合2．如图所示，电源电压不变，闭合开关S ，将滑动变阻器的滑片P 向右端滑动过程中，电流表1A和2A ，电压表V 的示数变化情况是（ ）A ．1A 示数变小，2A 示数变小，V 示数不变B ．1A 示数未变，2A 示数变小，V 示数不变C ．1A 示数不变，2A 示数变大，V 示数变小D ．1A 示数变小，2A 示数变大，V 示数变小3．如图所示，电源两极间电压不变，当滑动变阻器的滑片向右移动时，电流表和电压表的示数变化情况是（ ）．A ．电压表的示数增大，电流表的示数减小B ．电压表的示数减小，电流表的示数增大C ．电压表的示数增大，电流表的示数增大D ．电压表的示数减小，电流表的示数减小4．将光敏电阻 R 、定值电阻 R 0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是A ．A 表和V 表示数均变小B ．A 表示数变大，V 表示数变小C ．A 表示数变小，V 表示数变大D ．A 表和V 表示数均变大5．如图所示的电路中，如果变阻器的滑片由a 向b 移动，两表的示数将（ ）．A ．○V 的示数变大，○A 的示数不变B ．○V 的示数不变，○A 的示数变小C ．○V 的示数变小，○A 的示数不变D ．○V 的示数不变，○A 的示数变大6．如图63所示，电源电压不变，当合上开关S 时，电路中电流表与电压表的示数变化情况是A ．电流表示数变大、电压表示数变大B ．电流表示数变小、电压表示数变小C ．电流表示数变小、电压表示数变大D ．电流表示数变大、电压表示数变小7、（新泰市）如右上图所示，电源电压恒定不变，当S 闭合后，滑动变阻器的滑片P 向右移动的过程中，下列说法正确的是A ．灯泡亮度不变，电压表示数变大B ．灯泡变亮，电压表示数变大C ．灯泡变暗，电压表示数变小D ．灯泡变暗，电压表示数变大8．（东台市）在如图所示的电路中，电源电压为9V 且保持不变。
动态电路练习题.docx

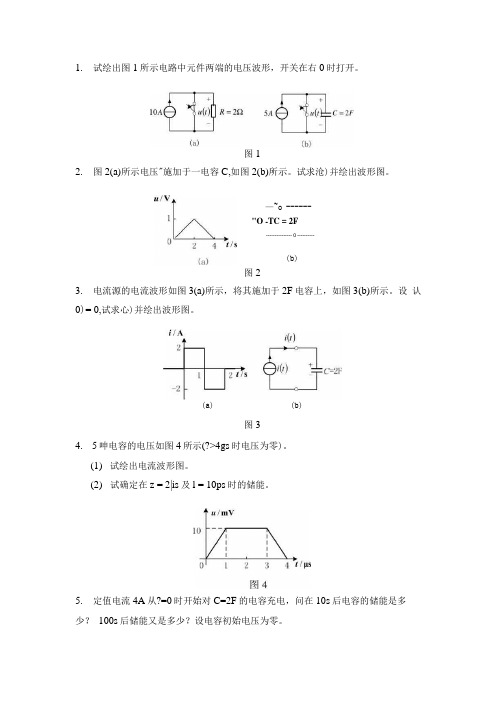

1. 试绘出图1所示电路中元件两端的电压波形，开关在右0时打开。
图12. 图2(a)所示电压"施加于一电容C,如图2(b)所示。
试求沧)并绘出波形图。
图23. 电流源的电流波形如图3(a)所示，将其施加于2F 电容上，如图3(b)所示。
设 认0)= 0,试求心)并绘出波形图。
(a) (b)图34. 5呻电容的电压如图4所示(?>4gs 时电压为零)。
(1) 试绘出电流波形图。
(2) 试确定在z = 2|is 及l = 10ps 时的储能。
5. 定值电流4A 从?=0时开始对C=2F 的电容充电，问在10s 后电容的储能是多 少？ 100s 后储能又是多少？设电容初始电压为零。
—~o ------"O -TC = 2F--------------- 0 ----------(b)6. 图5所示电路中£1=5H, L 2 = 20H ,初始电流分别为一2A 和4A 。
若 “(I )=-40e-%V, t>0 ,试求 L(l)和，2(1), 120。
7. 流过5mH 电感的电流如图6所示，试求电感电压的波形（设电流与电压为关 联参考方向）；并求?=1.5ms 和?=2.5ms 时电感的储能。
8. 3H 电感的电流为4eScos （23l ）A,如电压和电流为关联参考方向，试求心）， 并求?=0时和?=10s 时储能各为多少？9. 电路如图7所示，（1）试求G 及等效电容；（2）试求每一电容的电荷并根据 等效电容值求总电荷。
10. 电路如图 8 所示，已知Us=8V, t>Q; /? = 500Q, £ = 10mH;z （0）= -10mA o路已处于稳态。
12. 若图9所示电路改为开关原系打开，片0时闭合，求闭合后各电压电流。
已 知在开关闭合前电路已处于稳态。
13. 电路如图10所示，开关在右0时闭合，闭合前电路处于直流稳态。
求沧）, 并绘波形图。
动态电路练习题
动态电路练习题作者:日期: 2动态电路练习题1如下图所示，当开关闭合后，滑动变阻器的滑片向右移动时A. 电流表的示数变大，灯变亮B. 电流表的示数变小，灯变亮C. 电流表的示数变小，灯变暗D. 电流表的示数不变，灯亮度不变2、如上图所示的电路中•闭合开关S后，当滑片P向右移动时•下列判断正确的是A. 电流表、电压表的示数都变小B. 电流表、电压表的示数都变大C. 电流表的示数变大，电压表的示数变小D. 电流表的示数变小，电压表的示数变大3、如下图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向左移动时，电流表和电压表示数的变化情况是A. 电流表的示数变小，电压表的示数变大B. 电流表的示数变小，电压表的示数变小C. 电流表的示数变大，电压表的示数变大D. 电流表的示数变大，电压表的示数变小* 4、如上图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是（）A. 电流表示数增大，电压表示数增大B. 电流表示数减小，电压表示数增大C. 电流表示数不变，电压表示数不变D. 电流表示数减小，电压表示数不变5、如下图所示的电路中，电源两端的电压保持不变。
闭合开关S,将滑动变阻器的滑片P向右移动，下列说法正确的是：3A、电压表V1与电压表V2的示数之和保持不变。
B、电压表V2与电流表A的示数之比保持不变。
4C电流表A的示数变小，电压表V1的示数变大。
D电流表A的示数变小，电压表V2的示数变大。
*6、如上图所示电路中，电源电压保持不变，闭合开关灯泡L i的亮度及电流表示数的变化情况是：A.L i亮度不变，电流表示数变小B.LC.L1的亮度增大，电流表示数不变D丄1S i、S2,两灯都发光，当把开关S2断开时,1亮度不变，电流表示数不变亮度减小，电流表示数变小*7、如右图所示电路，当开关S闭合时，电压表V示数不变。
电流表A i、A示数变化的情况是（）A . A i变大，A2不变B . A i不变，A z 变小C . A i不变，A z不变D. A i变大，A z变小9、如下图所示的电路中，电源电压恒定不变，当开关A. 电压表示数变小，电流表示数变小，灯变暗B. 电压表示数变大，电流表示数变大，灯变亮C. 电压表示数不变，电流表示数不变，灯的亮度不变D. 电压表示数不变，电流表示数变小，灯变暗K 闭合时（）9、是右图是汽车、摩托车油量表（实际上就是电流表）原理示意图, R是定值电阻，R是滑动变阻器，则A. 向油箱里加油时，电流表示数变大B. 燃油消耗下降时，电流表示数变大C. 燃油全部耗尽时，电流表将被烧坏D. 油箱加油过满时，电流表将被烧坏I0、如下图所示的电路中.电源电压不变，移动的过程中，下列说法正确的是A.电流表示数逐渐变小BR为定值电阻，当开关S闭合后，滑片P从右端向左端电压表示数不变- - 15613、 如上图所示的电路中（电源电压不变），闭合开关S 后，当滑动变阻器的滑片向右移动时，电 流表、电压表的示数变化情况正确的是 A .两块表的示数不变B.两块表的示数变小C.电流表的示数变大，电压表的示数变小 D .电流表的示数变小，电压表的示数变大14、如下图所示，闭合开关 S 后，将滑动变阻器滑片 P 向左移动时，电流表、电压表示数的变化情 况是A .电压表的示数减小，电流表的示数增大B. 电压表的示数增大，电流表的示数减小C. 电压表、电流表的示数都增大D. 电压表、电流表的示数都减小C.电压表示效变大 电压表示数变小Il 111、 如上图所示•当滑片向左移动时： A .电流表示数变大，电压表示数变小 B C .电流表示数变小，电压表示数变小 D12、 下图是小丽设计的压力传感器的原理图，其中R增大时A. 电流表示数减小，电压表示数增大 E. 电流表示数减小，电压表示数减小 C. 电流表示数增大，电压表示数增大 D. 电流表示数增大，电压表示数减小电流表示数变大，电压表示数变大 电流表示数变小，电压表示数变大1是滑动变阻器，R2是定值电阻。
物理初三动态电路练习题
物理初三动态电路练习题动态电路是物理学中的一个重要概念，它描述了电流与电压在电路中的变化情况。
初三物理学习中，动态电路也是一个重要的考点。
为了帮助同学们更好地理解和掌握动态电路知识，本文将为大家提供一些动态电路练习题。
希望同学们通过做题来巩固所学的知识，提高解题能力。
1. 请绘制以下电路图，并回答相关问题：电路图如下所示：【电路图】在上述电路图中，电池的电动势为12V，电阻R1的电阻值为4Ω，电阻R2的电阻值为2Ω。
问题1：计算电路中的总电阻是多少？问题2：计算电路中的总电流是多少？问题3：计算电阻R1上的电压是多少？问题4：计算电阻R2上的电压是多少？2. 请分别绘制以下两个不同电路的示意图，并回答相关问题：电路1：【电路图】在上述电路图中，电池的电动势为6V，开关S1关闭。
问题1：当开关S1关闭时，电路中的总电阻是多少？问题2：当开关S1关闭时，电路中的电流是否存在？问题3：当开关S1关闭时，电阻R1上的电压是多少？电路2：【电路图】在上述电路图中，电池的电动势为8V，开关S2打开。
问题1：当开关S2打开时，电路中的总电阻是多少？问题2：当开关S2打开时，电路中的电流是多少？问题3：当开关S2打开时，电阻R2上的电压是否存在？3. 请绘制以下电路图，并回答相关问题：电路图如下所示：【电路图】在上述电路图中，电池的电动势为10V，三个电阻的电阻值分别为R1=2Ω，R2=3Ω，R3=5Ω。
问题1：计算电路中的总电阻是多少？问题2：计算电路中的总电流是多少？问题3：计算电阻R2上的电压是多少？以上是初三物理动态电路练习题的部分内容，希望同学们通过做题来巩固和应用所学的知识。
做题能够帮助同学们更好地理解动态电路的原理和运行机制，提高解题能力。
同时，通过分析计算电路中的电流、电压、总电阻等参数，同学们可以深入理解动态电路的运行规律。
如果同学们对以上练习题有任何疑问，欢迎随时向老师请教，共同探讨并解决问题。
动态电路典型例题及练习含答案
欢迎下载学习好资料2012动态电路专题一分析动态电路的基本思想 1.由局部到整体再到局部的思想 2.由定值电阻到可变电阻（如滑动变阻器）的思想“→”表示引起电注：做动态电路类型的习题时，为了分析表达的简洁，我们约定一套符号：路变化；“↑”表示物理量增大或电表示数增大；“↓”表示物理量减小或电表示数减小分析动态电路的步骤和基本方法二步骤：（1）判断用电器的串并联方式1. （2）弄清电表的测量对象（3）认清滑动变阻器滑片的移动或开关的开、闭对局部电路阻值的影响（4）利用欧姆定律及其变形公式，结合串联或并联电路的特点进行分析：局部电阻变化→总电阻变化→总电流变化→局部电流、电压变化（先分析2.常规分析方法定值电阻的电流、电压的变化，再分析局部电阻变化的那部分电路的变化情况）三典型例题的位置的变化引起电路中电学物理量的变化滑动变阻器的滑片P一<>的位置的变化引起的变化串联电路中滑动变阻器的滑片P1.，当滑动变阻器的滑片向左移动时所示的电路中，闭合电键S例1 如图1（1）各电表示数的变化情况U??I?RR??R???A?R??????R????IP左移?R?212U?RI???I??I?V??????????I?U1111A111??UU??U?V??????U?1222 2（）电压表与电流表示数的比值 A的示数的比值①V的示数与1VUU1图111???R不变1AII1②V的示数与A的示数的比值2VUU222???R?变小2AII2③V的示数与A的示数的比值VU??R?R?R??R?变小21AI小结：判断电压表与电流表示数的比值变化情况时，可将它们的比值转化为电阻后再判断（3）电压表与电压表示数的比值①V的示数与V的示数的比值21VUR111???变大VUR?222．欢迎下载学习好资料的示数的比值②V的示数与V1?RR?RUV221??1???变小RVUR1111③V的示数与V的示数的比值2R?RRUV1211?????变大RVU ?R 2222 小结：判断电压表与电压表示数的比值变化情况时，可将它们的比值转化为电阻之比再判断 的示数与V 的示数的差值和V 的示数比值（4）V 21UUVU ?V ?2111??? 不变UUV 222 的示数比值V 的示数的差值和A（5）V 的示数与1UUU ?V ?V 211?R ??? 变小 2IIA 2 V 的示数的变化量比值（6）V 的示数的变化量与21U ?11?U ?U ???U ?UU ，故不变 根据串联电路电压的规律得， 2211U ?2 V ）的示数的变化量与A 的示数的变化量比值（71U ??U 11R ?? 不变1I ?I ?12. 并联电路中滑动变阻器的滑片P 的位置的变化引起的变化 2.在图2所示的电路中，闭合开关S ，当滑动变阻器的滑片向右移动时，例 （1）各电表示数的变化情况111U ??????I?RRR ??A ?I ?R ??R ?????????右移P ??R 211U 1??I1?R??IA ??R ???? 1111AV示数不变、RR 并联，故V 21 电阻不变，两端电压也不变，故RIA 示数不变不变，222（2）电压表与电流表示数的比值2图 ①的示数的比值AV 的示数与1UUV 1?R ??? 变大1IIA 111 A 的示数的比值②V 的示数与22UUV 2R ??? 不变2AII 222．欢迎下载 学习好资料A 的示数的比值③V 的示数与UV ??R ? 变大 IA 小结：判断电压表与电流表示数的比值变化情况时，可将它们的比值转化为电阻后再判断 3）电流表与电流表示数的比值（ A 的示数的比值①A 的示数与21RAI 211??? 变小IA ?R 221 的示数的比值②A 的示数与A 1?RI ?IIIA 1221??1????1? 变大RIAII 21111 的示数与A的示数的比值③A 2RI ?IIIA 212111??????? 变小IIAI ?R 22221小结：判断电流表与电流表示数的比值变化情况时，可将它们的比值转化为电阻之比再判断 的示数的差值和A 的示数比值（4）A 的示数与A 12I ?IA ?AI 1221??? 不变IAI 111 A 的示数的差值的示数比值）V 的示数与A 和（51UUV 2R ??? 不变2II ?AI ?A 211A ）的示数的变化量与A 的示数的变化量比值（621I ?1?II ?I ???II ? 得，不变，故根据并联电路电流的规律 121I ?1> 电键的断开或闭合引起电路中电学物理量的变化<二 1．串联电路中电键的断开或闭合引起的变化，电压表的示数将______S3.在如图3所示的电路中，将电键闭合，则电流表的示数将例 均填“变大”、“变小”或“不变”)。
动态电路练习题
动态电路练习题一、选择题1. 在动态电路中，当电感元件突然断开时，其两端的电压变化趋势是（）。
A. 立即上升B. 逐渐下降C. 保持不变D. 先上升后下降2. 动态电路的瞬态过程通常由哪种元件的特性决定？A. 电阻B. 电容C. 电感D. 电源3. 以下哪个不是动态电路的瞬态响应类型？A. 零输入响应B. 零状态响应C. 非零状态响应D. 稳态响应4. 电路的初始条件对动态电路的瞬态过程有怎样的影响？A. 无影响B. 影响瞬态过程的幅度C. 影响瞬态过程的持续时间D. 影响瞬态过程的频率5. 在RLC串联电路中，如果电感和电容的值相等，且电阻为零，该电路的瞬态过程是（）。
A. 过阻尼B. 临界阻尼C. 欠阻尼D. 无阻尼二、填空题6. 当电路中的电感元件突然加上直流电源时，电感上的电流将_________。
7. 动态电路的零输入响应是指电路在_________之后，仅由电路的初始条件引起的响应。
8. 动态电路的稳态响应是指电路在经过足够长的时间后，电路的_________。
9. 在RLC串联电路中，电路的谐振频率可以通过公式_________计算得出。
10. 电路的阻尼比是_________与_________的比值。
三、简答题11. 简述动态电路的零状态响应与零输入响应的区别。
12. 描述电感元件在动态电路中的作用。
13. 解释什么是RLC串联电路的谐振现象，并说明其特点。
四、计算题14. 给定一个RL串联电路，其中电阻R=100Ω，电感L=10mH，初始电流I(0)=0A。
当在t=0时刻加上一个电压源U=120V时，求电路的瞬态电流表达式。
五、分析题15. 假设有一个RLC串联电路，已知R=200Ω，L=50mH，C=100μF。
请分析当电路突然加上一个频率为1kHz的正弦波信号时，电路的瞬态响应和稳态响应。
六、设计题16. 设计一个简单的动态电路，使其在电源突然断开时，能够维持电路中的电流至少1秒不下降到零。
动态电路练习题
动态电路练习题动态电路练习题在学习电路理论和设计过程中，动态电路是一个重要的概念。
它涉及到电流和电压的变化，以及如何根据这些变化来设计和分析电路。
为了加深对动态电路的理解，以下是一些动态电路练习题，帮助读者巩固所学知识。
题目一：RC电路的充放电过程考虑一个由电阻R和电容C组成的简单RC电路。
假设电容的初始电压为0，电路连接后，电容开始充电。
请回答以下问题：1. 充电过程中，电容的电压如何变化？2. 充电过程中，电流如何变化？3. 当电容充满时，电流和电压的变化情况如何？解答：1. 充电过程中，电容的电压会逐渐增加，直到达到与电源电压相等的值。
充电过程可以用指数函数来描述，即电压随时间的变化符合V(t) = V0 * (1 - e^(-t/RC))，其中V0是电源电压，t是时间，R是电阻，C是电容。
2. 充电过程中，电流一开始很大，随着电容电压的增加而逐渐减小，最终趋近于零。
电流随时间的变化可以用指数函数来描述，即I(t) = (V0/R) * e^(-t/RC)。
3. 当电容充满时，电流会变为零，电压保持不变。
此时，电容处于稳定状态，不再接收电流。
题目二：RL电路的响应过程考虑一个由电阻R和电感L组成的简单RL电路。
假设电感的初始电流为0，电路连接后，电感开始响应。
请回答以下问题：1. 响应过程中，电感的电流如何变化？2. 响应过程中，电压如何变化？3. 当电感达到稳定状态时，电流和电压的变化情况如何？解答：1. 响应过程中，电感的电流会逐渐增加，直到达到与电源电压相等的值。
响应过程可以用指数函数来描述，即电流随时间的变化符合I(t) = (V0/R) * (1 - e^(-t/τ))，其中V0是电源电压，t是时间，R是电阻，τ是电路的时间常数，τ = L/R。
2. 响应过程中，电压会随着电流的变化而变化。
电压随时间的变化可以用指数函数来描述，即V(t) = V0 * e^(-t/τ)。
3. 当电感达到稳定状态时，电流会保持不变，电压也会保持不变。
初三动态电路练习题
初三动态电路练习题电路问题是物理学的重要内容之一，也是初三学生需要掌握的知识点。
下面将为您介绍一些初三动态电路的练习题，希望对您的学习有所帮助。
第一题：小明制作了一个简单的电路，如图所示：A - 1 kΩ -B - 2 kΩ -C - 3 kΩ -D - 4 kΩ - E|F - 6 kΩ - GA、B、C、D、E、F、G都是导体，数字代表它们之间的电阻值（单位：千欧姆）。
请回答以下问题：1. 请计算AB之间的电阻。
2. 请计算BC之间的电阻。
3. 请计算AC之间的电阻。
4. 请计算ADX之间的电阻。
5. 如果A点电势为5伏特，E点电势为3伏特，请计算BE之间的电势差。
答案：1. AB之间的电阻是1 kΩ。
2. BC之间的电阻是2 kΩ。
3. AC之间的电阻是3 kΩ。
4. ADX之间的电阻是7 kΩ。
5. BE之间的电势差是2伏特。
第二题：小明正在尝试组装一个电路，由两个电源和三个电阻组成，如图所示：A B C| | |- +| | |D E FA、B、C、D、E、F分别是电源和电阻的连接点。
请回答以下问题：1. 请画出电路中的电流方向。
2. 如果电源A的电压为12伏特，电源B的电压为8伏特，电阻D为3欧姆，电阻E为5欧姆，电阻F为4欧姆，请计算电流I1、I2和I3的大小。
答案：1. 电流方向是从电源A的正极到负极，经过电阻D、E，进入电源B的正极。
2. 根据欧姆定律，电流I1=电压/电阻 = 12伏特 / 3欧姆 = 4安培；电流I2=电压/电阻 = 8伏特 / 5欧姆 = 1.6安培；电流I3为I2和I1的代数和，即I3=I2-I1=1.6安培-4安培=-2.4安培。
通过以上两个例题，我们可以加深对初三动态电路的理解。
电路中的电阻和电压是计算电流的关键因素，而欧姆定律是我们计算电路中电流的重要工具。
在解决电路问题时，我们需要注意电流的方向和节点的连接关系，细心计算才能得出准确的结果。
希望以上内容对您的学习有所帮助，如果还有其他问题，请随时向我提问。
中考物理《动态电路》专项练习题(附答案)
B. 电压表示数变化量的最大值为1V
C. 滑动变阻器R2调节范围为0～20Ω
D. 滑动变阻器R2接入电路的最小阻值为5Ω
5.如图甲所示，闭合开关S，将滑动变阻器的滑片P从最右端滑至灯泡L正常发光的位置，在此过程中，电流表示数与两只电压示数的关系如图乙所示，如下说法正确的是：（ ）
额定电压
220V
加热功率
900W
保温功率
20W
水杯容量
0.6kg
（1）饮水机开关S___________时，饮水机处于加热工作状态；
（2）R2的阻值是多大？___________
（3）最近一次使用时，加热管R1损坏了，物理兴趣小组的同学们认为可以利用“165Ω 4A”的滑动变阻器R，设计如图乙所示的电路来控制加热管R2的发热功率，则改装后，饮水机加热管R2的发热功率范围是多大？请指出这种设计的不足之处（写出一种即可）。___________
（1）小灯泡的额定功率；
（2）为保证电路安全，滑动变阻器接入电路的最小阻值；
（3）用阻值为22Ω的定值电阻R0替换小灯泡接入电路，移动滑片使电流表和电压表分别在某个量程下满偏，滑动变阻器接入电路的阻值范围。
22.教室里有一款饮水机，其工作电路可简化为如图甲所示的电路。S是温度控制开关，根据饮水机内水杯中水温的变化自动切换加热和保温两种工作状态，R1、R2是加热管的电阻（不考虑阻值受温度变化影响），它的部分技术参数如表所示，试回答下列问题：
A. 电压表V示数与电流表A1的示数乘积不变，小灯泡L的亮度变暗
B. 电压表V的示数与电流表A2的示数之比不变，小灯泡L的亮度不变
C. 电压表V的示数与电流表A1的示数之比变大，小灯泡L的亮度不变
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、从欧姆定律可以导出公式R= U/I ，下列说法正确的是 ( ) A ．当电压U 增大为原来的2倍时，电阻R 也增大为原来的2倍 B ．当电流I 增大为原来的2倍时，电阻R 减小为原来的二分之一 C ．通过导体的电流若为零，电阻也为零 D ．即使导体两端的电压为零，电阻也不为零
2．如图4 所示的电路，电源电压不变，闭合开关S, 将滑动变阻器的滑片P 向左移动的过程中，下列说法正确的是（假设灯丝的电阻不变）
A ．电压表的示数变小
B ．电流表的示数变小
C ．电压表和电流表示数的比值变小
D ．电压表和电流表示数都变大
3．某兴趣小组为了研究电子温控装置，将热敏电阻R 1、定值电阻R 2以及电压表和电流表连入如图所示电路，热敏电阻的阻值随温度的升高而减小。
闭合开关后，当温度升高时，电压表和电流表的示数变化情况是 （ ） A ．电流表和电压表示数均变小 B ．电流表和电压表示数均变大
C ．电流表示数变小,电压表示数变大
D ．电流表示数变大,电压表示数变小
4．如图是某物理兴趣小组设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P 固定在一起，AB 间连接有可以收缩的导线，R 1为定值电阻。
可以显示出传感器所受的压力F 越大，指针偏转角度越大的电表是B A ．电流表 B ．电压表
C ．电流表、电压表都可以
D ．电流表、电压表都不可以
5．如图6所示电路，电源电压保持不变，
当闭合开关S ，调节滑动变阻器阻值从 最大变化到最小，两个电阻的“U －I ” 关系图像如图7所示。
则下列判断正确 的是（ ）
A ．电源电压为10V
B ．定值电阻R 1的阻值为20Ω
C ．滑动变阻器R 2的阻值变化范围为0～10Ω
D ．变阻器滑片在中点时，电流表示数为
0.3A
6．如图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程中（ ）
A ．灯泡L 1变亮、L 2亮度不变
B ．灯泡L 1变亮、L 2变暗
C ．灯泡L 1亮度不变、L 2变亮
D ．灯泡L 1变暗、L 2变亮
7、如图所示是一种自动测定邮箱内油量多少的装置，R 1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道邮箱内油量的多少。
则
A 、油量增加，R 1的电阻值增大，油量表指针偏转变小。
B 、油量增加，R 1的电阻值减小，油量表指针偏转变大。
C 、油量减少，R 1的电阻值增大，油量表指针偏转变大。
D 、油量减少，R 1的电阻值减小，油量表指针偏转变小
8．如图6所示电路，电源两端电压保持不变。
闭合开关S ，当滑动变阻器的滑片P 向右滑动时，下列判断正确的是
A ．电压表V 1示数变小，电压表V 2示数变大，电流表示数变小
B ．电压表V 1示数变大，电压表V 2示数变小，电流表示数变小
C ．电压表V 1示数变小，电压表V 2示数变小，电流表示数变小
D ．电压表V 1示数变大，电压表V 2示数变大，电流表示数变大
9．在图8所示电路中，闭合开关S 后，在滑片P 向右滑动过程中，各电表示数变化正确的是（ ）
A ．A 1、A 3示数不变，A 2、V 示数变小
B ．A 1、V 示数不变，A 2、A 3示数变大
C ．A 1、A 2、V 示数不变，A 3示数变小
D ．A 2、V 示数不变，A 1示数变小，A 3示数变大
10．从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任。
酒精测试仪可检测驾驶员是否酒
后驾车，如图4所示是它的原理图。
图中R 1为定值电阻，酒精气体传感器R 2的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气 体浓度越大，那么测试仪的（ ）B A ．电压表示数不变 B ．电压表示数越大
C ．通过传感器的电流越小
D ．传感器两端的电压越大
11.如图所示电路，电源两端电压保持不变。
当开关S 闭合时，灯L 正常发光，若将滑动变阻器的滑片P 向右滑动，（灯泡电阻不随温度变化）下列说法正确的是 （ Ｃ ） A ．电压表的示数变大，灯L 变亮
图6
B.电压表的示数变小，灯L变暗
C．电压表的示数变大，灯L变暗
D. 电压表的示数变小，灯L变亮
12．如图3所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右滑动时，则
A．通过灯L的电流变小，变阻器两端的电压变小
B．通过灯L的电流变大，变阻器两端的电压变大
C．灯L两端的电压变小，通过变阻器的电流变小
D．灯L两端的电压变大，通过变阻器的电流变小
13．如图所示电路，电源电压保持不变．闭合开关S，缓慢移动滑动变
阻器的滑片P，电流表A
的示数逐渐变小，这一过程中
A．滑片P是向左滑动的
B．电压表V的示数逐渐变小
C．电流表A的示数逐渐变小
D．电流表A与A1的示数差逐渐变小
14.如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是：
A.电流表A的示数变小，电压表V1的示数不变
B.电流表A的示数变小，电压表V1的示数变大
C.电压表V1与电压表V2的示数之和不变
D.电压表V2与电流表A的示数之比不变
15.如图2所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。
如果将滑动变阻器的滑片P向右滑动，下列说法中正确的是
A．灯L变暗，电压表的示数变小
B．灯L变暗，电压表的示数变大
C．灯L变亮，电压表的示数变小
D．灯L变亮，电压表的示数变大
16．如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片P向左移动时A．灯泡L亮度不变，电压表示数变大B灯泡L亮度变亮，电压表示数变大
C．灯泡L亮度不变，电压表示数不变D电流表示数变大，电压表示数变大
17电源电压恒定，当闭合开关S后，向右移动变阻器R 2
的滑片过程中，○A○V示数的变化情况是( A )
A ○A示数变小、○V示数变大
B ○A示数变小、○V示数不变
C ○A示数变大、○V示数不变
D ○A示数变大、○V示数变大
18. （2011内江）如图所示，电源电压保持不变，当闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法中正确的是 D
A.电压表V1的示数增大，电压表V2的示数减小
B.电阻R1和R2消耗的功率的变化量一定相等
C.电压表V1减小的示数等于电压表V2增大的示数
D.电压表V1减小的示数小于电压表V2增大的示数
[2011哈尔滨]41.(2分)如图所示，电源电压不变.闭合S1后，再闭合S2，电流表的示
数，电压表的示数.(选填“变大”、“变小”
或“不变”)。
