初中物理动态电路分析专题训练汇编
中考复习练习 电路动态分析和电路故障分析专题
电路动态分析和电路故障分析专题练习一、电路动态分析专题练习1、在图1所示的电路中，电源电压不变。
闭合电键S ，当滑动变阻器的滑片P 向右移动时，电流表A 的示数___________，电压表V 1的示数___________，电压表V 2的示数__________。
（均选填“变大”、“不变”或“变小”）2、如图2所示电路中，电源电压恒定，R l 为定值电阻，R 2为滑动变阻器。
S 闭合后，滑动变阻器滑片自b 向 a 端移动，V 1的示数将 ，V 2的示数与V 1的示数的比值将 （选填：“变大”、“变小”或“不变”）。
3、如图3所示,当滑动变阻器的滑片P 向右移动时,电压表的示数将 ,电压表与电流表的示数之比将 。
(均选填“变大”“变小”或“不变”)4、如图4所示电路，当电键S 从断开到闭合瞬间时，电流表A 1示数＿＿＿＿，电流表A 2示数＿＿＿＿＿，电压表V 示数＿＿＿＿＿（均选填“变大”“变小”或“不变”）5、在图5所示的电路中，电源电压不变，闭合电键S ，当滑动变阻器的滑片P 向右移动时，电流表A 的示数________，电压表V 的示数_____。
（均选填“变大”、 “不变”或“变小”）。
图76、如图6所示，R 1、R 2的阻值相同，当电键S 1闭合、S 2断开，a 、b 都是电流表时，a 与b 的示数之比为_______________；当电键S 1、S 2都闭合，a 、b 都是电压表时，a 与b 的示数之比为_______________。
7、在图7所示的电路中，电源电压保持不变。
当闭合电键时，电压表V 1的示数 ；闭合电键后，向右移动滑动变阻器的滑片P ，电压表V 2与电流表A 的示数的比值 。
（均选填“变大”、“变小”或“不变”） 二、电路故障分析专题练习8、在图8所示的电路中，电源电压不变。
闭合电键K ，电路正常工作。
过了一会儿， 其中某个电表的示数变大，则该电路中出现的故障和现象可能是 （ ）A ．电压表示数变小，电阻R 发生断路，灯不发光。
专项05 电路故障与动态电路分析—2022年中考物理真题分项汇编试题及答案
C. 温度升高时电路中电流变大D. 温度降低时电路的总功率变大
【答案】D。
【解析】A．由图可知，该电路为串联电路，由于电表并联在热敏电阻R1的两端，因此该电表为电压表，故A错误；
BC．当热敏电阻的温度升高时，热敏电阻的阻值变大，电路的总电阻变大，根据欧姆定律可知，电路中的电流变小，根据U=IR可知，定值电阻R2两端的电压变小，根据串联电路的电压规律可知，热敏电阻两端的电压变大，即电压表示数变大，故BC错误；
B. 电流表示数不变，电压表示数变小；
C. 电流表示数不变，电压表示数不变；
D. 电流表示数变小，电压表示数变小
9.（2022·山东临沂）如图所示电路，闭合开关后，将滑动变阻器的滑片从最右端向左移动一小段距离的过程中（ ）。
A. 电流表示数变小B. 电压表示数变小
C. 灯泡的功率变大D. 电路总功率变大
3.（2022·四川南充）某同学在实验室连接了如图所示的电路，开关S闭合后，滑动变阻器滑片从a端向b端滑动过程中，下列说法正确的是（ ）。
A. 电流表A的示数会增大B. 电压表V3的示数会增大
C. 三个电压表的示数之和变小D. 电压表V3与电流表A的示数比值在减小
4.（2022·四川南充）如图所示，电路中电源电压保持不变，闭合开关 后，滑动变阻器滑片P向左移动时，下列说法正确的是（ ）。
C. 滑动变阻器的电阻变大，它两端的电压不变；
D. 电流表的示数变大，电路中的总电阻变大
7.（2022·江苏扬州）测温棚内的自动测温装置除测量体温外还能记录通过的人数。如图所示，R为定值电阻， 是光敏电阻，电源电压为3V。闭合开关S，无人通过时，电压表示数为2.5V，有人通过时，挡住入射到光敏电阻上的光，光敏电阻阻值变为10Ω，电压表示数变为2V，装置计数一次。下列说法正确的是（ ）。
初中物理动态电路分析专题训练(优选.)

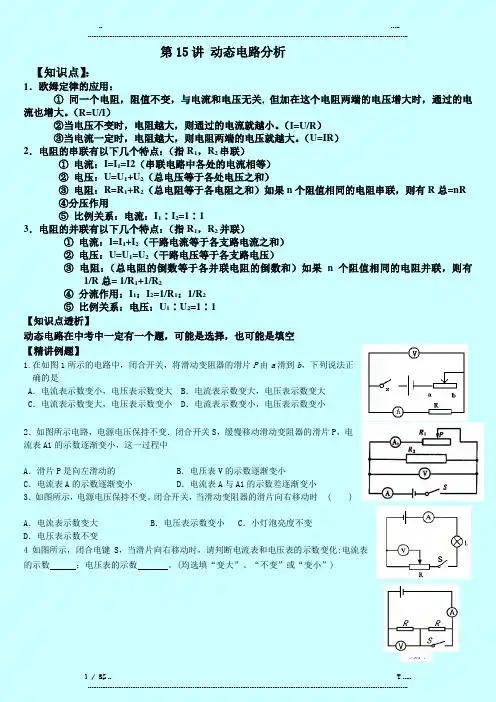

第15讲动态电路分析【知识点】：1．欧姆定律的应用：①同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的电压增大时，通过的电流也增大。
（R=U/I）②当电压不变时，电阻越大，则通过的电流就越小。
（I=U/R）③当电流一定时，电阻越大，则电阻两端的电压就越大。
（U=IR）2．电阻的串联有以下几个特点：（指R1，R2串联）①电流：I=I1=I2（串联电路中各处的电流相等）②电压：U=U1+U2（总电压等于各处电压之和）③电阻：R=R1+R2（总电阻等于各电阻之和）如果n个阻值相同的电阻串联，则有R总=nR④分压作用⑤比例关系：电流：I1∶I2=1∶13．电阻的并联有以下几个特点：（指R1，R2并联）①电流：I=I1+I2（干路电流等于各支路电流之和）②电压：U=U1=U2（干路电压等于各支路电压）③电阻：（总电阻的倒数等于各并联电阻的倒数和）如果n个阻值相同的电阻并联，则有1/R总= 1/R1+1/R2④分流作用：I1：I2=1/R1：1/R2⑤比例关系：电压：U1∶U2=1∶1【知识点透析】动态电路在中考中一定有一个题，可能是选择，也可能是填空【精讲例题】1.在如图1所示的电路中，闭合开关，将滑动变阻器的滑片P由a滑到b，下列说法正确的是A．电流表示数变小，电压表示数变大 B．电流表示数变大，电压表示数变大C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数变小2．如图所示电路，电源电压保持不变．闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中A．滑片P是向左滑动的 B．电压表V的示数逐渐变小C．电流表A的示数逐渐变小 D．电流表A与A1的示数差逐渐变小3．如图所示，电源电压保持不变。
闭合开关，当滑动变阻器的滑片向右移动时 ( )A．电流表示数变大 B．电压表示数变小 C．小灯泡亮度不变D．电压表示数不变4如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数；电压表的示数。
初中物理电路动态分析专题
动态电路专题一、滑动变阻器1．串联电路【例1】如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。
练习：如图2所示，闭合形状S后，使滑动变阻器的滑片P向左滑动，则（）A．电流表的示数变大，电压表的示数变大，灯变暗B．电流表的示数变小，电压表的示数变大，灯变亮C．电流表的示数变大，电压表的示数变小，灯变亮D．电流表的示数变小，电压表的示数变小，灯变暗【例2】如图3，当滑片P向左移动时，A表和V表将如何变化。
练习：如图4，当滑片P向左移动时，A表和V表将如何变化。
【例3】在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）A．安培表示数变大，灯变暗B．安培表示数变小，灯变亮C．伏特表示数不变，灯变亮D．伏特表示数不变，灯变暗练习：在如图6所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）A．电压表示数变大，灯变暗B．电压表示数变小，灯变亮C．电流表示数变小，灯变亮D．电流表示数不变，灯变暗2．并联电路【例4】如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？练习：如图8，当滑片P向右移动时，A1表、A2表和V表将如何变化？二、开关的断开或闭合1．串联电路【例5】在如图9所示的电路中，将开关K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。
练习：在如图10所示的电路中，当开关K断开时，电阻R1与R2是_______联的。
开关K闭合时，电压表的示数将________（选填“变小”、“不变”或“变大”）。
2．并联电路【例6】在图11中，灯泡L1和灯泡L2是______联连接的。
当开关K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。
练习：在图12所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0.3A，再闭合开关S2后，电流表的示数为0.45A，则R2的阻值为Ω。
中考物理《动态电路》专题训练(附带答案)
中考物理《动态电路》专题训练（附带答案）类型一变阻器型动态电路1.如图所示的电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片向右滑动时，灯泡L1和L2的亮度的变化是（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变亮，L2的亮度不变2.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片向右移动时，电表示数保持不变的是（）A．A1和V B．A和V C．只有V D．只有A13.如图所示的电路中，电源两端电压保持不变，R1为定值电阻。
开关S闭合后，在滑动变阻器R2的滑片P 向右移动的过程中，下列说法正确的是（）A．电压表V1的示数变大B．电流表A的示数变大C．电压表V2的示数变大D．电路消耗的总功率变大4.如图所示电路中电源电压不变，灯L标有“2.5V 1.25W”字样（假设灯丝电阻不变），电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器规格为“10Ω 1A”。
闭合开关S，移动变阻器的滑片，当灯泡正常发光时电压表的示数为2V。
在不损坏电路元件的情况下，下列说法中正确的是（）A．电源电压为4.5VB．该电路的最大功率是2.7WC．当电流表示数为0.4A时，滑动变阻器消耗的电功率为1WD．滑动变阻器允许连入电路的阻值范围为4～10Ω5.如图1所示电路，电源电压保持不变。
闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U﹣I关系图象如图2所示，则下列判断正确的是（）A．图线甲是电阻R1的“U﹣I”关系图象B．滑动变阻器R2的最大阻值为49ΩC．电阻R1的最大功率为14.4WD．同一时刻，电阻R1的功率始终大于R2的功率6.如图，电源电压不变，滑动变阻器滑片P从最左端滑到最右端，电压表示数变化了4V，定值电阻R的电功率变化范围为1.6﹣3.6W，则滑片P在最左端时的电流与在最右端时的电流之比为，滑动变阻器的最大阻值为Ω。
7.如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光。
初中九年级物理动态电路分析专题习题
电路动态分析专题1．如图1所示的电路，电源电压不变，闭合开关S, 将滑动变阻器的滑片P 向左移动的过程中，下列说法正确的是（假设灯丝的电阻不变）A ．电压表的示数变小B ．电流表的示数变小C ．电压表和电流表示数的比值变小D ．电压表和电流表示数都变大2．某兴趣小组为了研究电子温控装置，将热敏电阻R1、定值电阻R2以及电压表和电流表连入如图所示电路，热敏电阻的阻值随温度的升高而减小。
闭合开关后，当温度升高时，电压表和电流表的示数变化情况是A ．电流表和电压表示数均变小B ．电流表和电压表示数均变大C ．电流表示数变小,电压表示数变大D ．电流表示数变大,电压表示数变小 3．如图是某物理兴趣小组设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P 固定在一起，AB 间连接有可以收缩的导线，R1为定值电阻。
可以显示出传感器所受的压力F 越大，指针偏转角度越大的电表是A ．电流表B ．电压表C ．电流表、电压表都可以D ．电流表、电压表都不可以4.如图6所示电路，电源电压保持不变，当闭合开关S ，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U －I ”关系图像如图7所示。
则下列判断正确的是（ ）A ．电源电压为10VB ．定值电阻R1的阻值为20ΩC ．滑动变阻器R2的阻值变化范围为0～10ΩD ．变阻器滑片在中点时，电流表示数为0.3A5．如图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程中（ ）A ．灯泡L1变亮、L2亮度不变B ．灯泡L1变亮、L2变暗C ．灯泡L1亮度不变、L2变亮D ．灯泡L1变暗、L2变亮 R 2 A V R 1 S6、如图所示是一种自动测定邮箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道邮箱内油量的多少。
则BA 、油量增加，R1的电阻值增大，油量表指针偏转变小。
B 、油量增加，R1的电阻值减小，油量表指针偏转变大。
动态电路专题训练精选20题(含答案)
动态电路1.在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S,A.电流表A的示数B.电压表V］的示数C.电压表V］示数与电压表V2示数之和D.电压表V；示数与电流表A示数的比值3.在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之.（后两空均选填“变大”、“不变”或“变小”）总F拥蛮丸：变小B4•如图所示的电路，电源电压不变。
闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（）BA.I>1B.I>1ADBCC.IVID.I=1ABCDA. 始终变大C.先变大再变小B. 始终变小5•如图5所示的电路中，电源电压保持不变，电阻R 1的阻值为10欧，变阻器R 2上标有“20欧1安”的字样，闭合电键S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（）D6•在如图8所示的电路中，断开电键S,若a 、b 两电表都是电流表示数之比为2:5,贝V 电阻R1、R2的连接方式为联，电阻之比为。
若a 、b 两个表都是电压表，闭合电键S 后，a 、b 两电表示数之比为。
15r (131井？(14)L ：3；(K.)2：5aab7•在图3所示的电路中，将电压表V 正确连入电路，闭合电键s,电路正常工作。
若将滑动变阻器「的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，贝怔确的判断是（）CA. 电压表V 并联在叫两端，滑片P 由a 端向b 端移动B. 电压表V 并联在R ；两端，滑片P 由b 端向a 端移动C. 电压表V 并联在R ；两瑞，滑片P 由a 端向b 端移动D. 电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动8．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，贝甲、乙两导体的电阻之比—1;若将它们串联在电路中时，通过甲、乙导体的电流之比—1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比—1.（均选填“大于”、“等于”或“小于”） li （13｝小于」（14）等于#（15）導于*9. 如图所示的电路中，电源电压保持不变，电键S 「S 2均闭合.当电键S 2由闭合到断开时,电路中① 电流表A ］的示数.② 电压表V 示数与电流表A 示数的比值.(均选填“变大”、“不变”或“变小”)10.在图所示的电路中，电源电压保持不变.闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时()DA.只有电流表A1的示数不发生变化B.只有电压表V的示数不发生变化C.电压表V示数与电流表A2示数的比值变小D.电流表％示数与电流表A2示数的比值变大11.在图所示的电路中，将两个电流表A2分别正确连入电路不同位置，闭合电键S,两个电流表均有示数，且％的示数大于A2的示数.移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变.(1) __________________ 电流表A1测量的是中的电流，A2测量的是中的电流.(均选填“叫支路”、“R2支路”或“干路”)21(2)若电流表兔与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动(选填“左”或“右”).215.(⑼干路C20)E支閒(21)右12.在图(a)、(b)所示的电路中，电源电压相等且保持不变.闭合电键S2，电流表A的示数相同；断开电键'S2,两电流表示数仍相同.下列关于电阻*R2和R3的大小关（叮（b>A. R>R>R123B. R>R>R312C. R>R>R321D. R>R>R21313. 在如图所示的电路中，电源电压保持不变，电键S’S 2同时闭合时，电路中（）DA. 电压表V 的示数不变B. 电流表A 1的示数变大C. 电压表V 示数与电流表A ］示数的比值不变D. 电压表V 示数与电流表A 示数的乘积变大A. R>R ，U<U ABCDABCDB. R<R ，U<U ABCDABCDC. R>R ，U>UABCDABCDD. R<R ，U>UABCDABCD15. 在图所示的电路中，电源电压不变，当电键S 由闭合到断开时，电压表（）DA.V ］示数减小，V 2示数减小B.V ］示数增大，V 2示数增大C. V ；示数减小，V ：示数增大D.V ；示数增大，V ：示数减小系正确的是（） C14.如图所示，长度相同、横截面积不同的同种金属棒AB 和CD 连接在一起后接在电源两端.于AB 和CD 的电阻R 及两端电压U 的判断，正确的是（）C说116.在如图所示的电路中，电源电压保持不变，闭合电键S,电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A；示数的比值；③电压表示数V与电流表A示数的乘积；④电流表兔示数与A示数的比值;⑤电压表示数V与电流表A示数的比17. 在图3所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器的滑片P 向右动时，下列说法中正确的是（A.灯泡变暗，电压表示数变大 C.灯泡变亮，电压表示数不变 ）B B.电路消耗的总功率变小，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变18. 如图5所示的电路中，电源电压保持不变。
(完整版)初三物理动态电路专题
初三物理动向电路专题知识精解一动向电路解析方法：（1〕确定电路的联接方式：电压表相当于断开的电路，电流表相当于导线。
（2〕确定各表测量对象：电压表只抱一个，电流表和谁串通。
（3〕电阻的变化情况：变阻器滑片的搬动以及断开〔或闭合〕电键，注意局部短路的情况。
（4〕各表的变化情况：在并联中，电压表示数不变，测定值电阻的电流表示数不变；测滑动变阻器的电流表与电阻变化相反；测干路中的电流表与测滑动变阻器的电流表变化情况相同。
在串通电路中，电流表与电阻的变化相反，测定值电阻的电压表与电流表变化相同，测滑动变阻器的电压表与电阻变化相同。
记忆方法：动向电路判断前，先看电路串并联，电流表来似导线，电压表来似断电；串通电阻在上升，电流示数减小中，定值电压也减小，滑动电压在上升；并联电阻在增大，电压示数不变化，滑动电流在减小，干路电流跟着跑，定值电流不变化，反向思虑靠大家二．定量计算：1.常考由滑动变阻器引起的电流表、电压表示数变化的范围；解答时采用极端值法---- 即：找出滑动变阻器阻值最大和最小时电流表和电压表的示数，以确定电表范围。
2.多开关的不相同状态引起的电路变化，主要表现为电路连接方式的改变，从而以致电表示数变化，这类题的解答关键在于用电器连接方式、电表测量范围的判断；平时会有两到三种状态：简单电路、串通也许并联，判断清楚后，每种状态相当于一个简单的电路计算题。
经典例题动向专题种类一：开关的断开或闭合引起电路中电流、电压以及电阻的变化.例 1. 如图 7 所示电路，将开关S 闭合，电流表的示数将；电压表的示数将.〔选填“变大〞、“变小“或〞不变“〕解析：先看好开关断开和闭合是分别是什么电路，最好画出等效电路，尔后依照欧姆定律判断.R1R1AR2R2V 1图 7V图 8针对练习：如图8 所示电路中，当开关S 断开时，电阻R和 R是联，开关 S 闭合后，电压表的示数将12〔选填〞变大“、〞变小“或〞不变“〕.例 2. 如图 9 所示电路中，灯泡L1和 L2是联，当开关S 断开时，电压表的示数将，电流表的示数将.〔选填“变大〞、“变小〞或“不变〞〕解析：明确开关断开和闭合时是什么样的电路. 电流表、电压表分别测的是哪局部的电流和电压。
