9.4互感器的配置

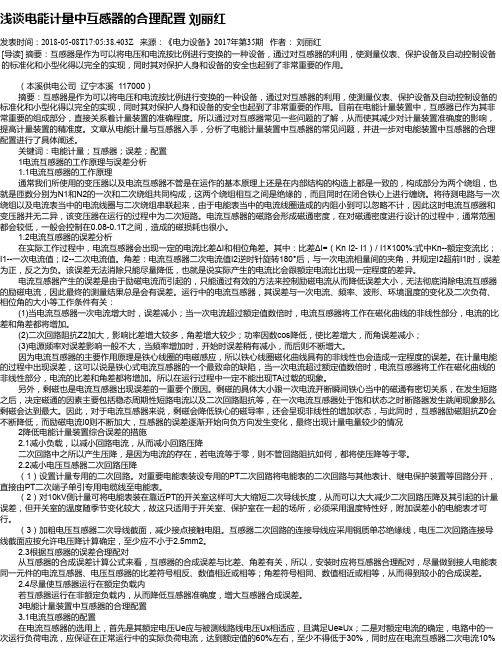

浅谈电能计量中互感器的合理配置 刘丽红
浅谈电能计量中互感器的合理配置刘丽红发表时间：2018-05-08T17:05:38.403Z 来源：《电力设备》2017年第35期作者：刘丽红[导读] 摘要：互感器是作为可以将电压和电流按比例进行变换的一种设备，通过对互感器的利用，使测量仪表、保护设备及自动控制设备的标准化和小型化得以完全的实现，同时其对保护人身和设备的安全也起到了非常重要的作用。
（本溪供电公司辽宁本溪 117000）摘要：互感器是作为可以将电压和电流按比例进行变换的一种设备，通过对互感器的利用，使测量仪表、保护设备及自动控制设备的标准化和小型化得以完全的实现，同时其对保护人身和设备的安全也起到了非常重要的作用。
目前在电能计量装置中，互感器已作为其非常重要的组成部分，直接关系着计量装置的准确程度。
所以通过对互感器常见一些问题的了解，从而使其减少对计量装置准确度的影响，提高计量装置的精准度。
文章从电能计量与互感器入手，分析了电能计量装置中互感器的常见问题，并进一步对电能装置中互感器的合理配置进行了具体阐述。
关键词：电能计量；互感器；误差；配置1电流互感器的工作原理与误差分析1.1电流互感器的工作原理通常我们所使用的变压器以及电流互感器不管是在运作的基本原理上还是在内部结构的构造上都是一致的，构成部分为两个绕组，也就是匝数分别为N1和N2的一次和二次绕组共同构成，这两个绕组相互之间是绝缘的，而且同时在闭合铁心上进行缠绕。
将待测电路与一次绕组以及电流表当中的电流线圈与二次绕组串联起来，由于电能表当中的电流线圈造成的内阻小到可以忽略不计，因此这时电流互感器和变压器并无二异，该变压器在运行的过程中为二次短路。
电流互感器的磁路会形成磁通密度，在对磁通密度进行设计的过程中，通常范围都会较低，一般会控制在0.08-0.1T之间，造成的磁损耗也很小。
1.2电流互感器的误差分析在实际工作过程中，电流互感器会出现一定的电流比差ΔI和相位角差。
其中：比差ΔI=（Kn I2- I1）/ I1×100%:式中Kn--额定变流比；I1--一次电流值；I2--二次电流值。
电表与互感器的配比应该是多大配多大的？电表互感器倍率计算
电表与互感器的配比应该是多大配多大的？电表互感器倍率计
算
如果现场接线正常只是系统未设置互感器倍率的话，只需要将截止到改正系统错误倍率时的电量乘以实际现场倍率就是实际用电量。
互感器的计算
低压表计一般只使用电流互感器，就以电流互感器简单介绍。
•直接接入式电能表
直接抄表底，计算公式：用电量=本次抄表示数-上次抄表示数
•经电流互感器接入式
因为电流互感器将大电流转化为小电流流经电能表，所以电能表计算的电流要比实际电流小。
具体数值关系为：实际电流I1/电能表显示电流I2=互感器倍率k 根据P=UIcos￠可以算出
P1=UI1cos￠=UI2*k*cos￠=kP2
所以实际用电量=k*抄表用电量
举例说明
如图电流互感器倍率k=300/5=60，也就是60倍的互感器。
举例：新表安装采用的60倍互感器，现场接线正确的情况下系统录入错误，导致系统计算用电量时不准，后将系统更改正确，更正时的表底是1000kwh，那么实际用了多少电量？
根据公式：实际用电量=（本次表底-上次表底）*倍率
P=(1000kwh-0kwh)*60=60000kwh
结束语
这是在现场接线正确的情况下计算出的实际数据，只需要乘以倍率即可。
如果现场接线错误或倍率错误，同时系统录入错误的话，又是另一种算法了。
留言处大家可以补充文章解释不对或欠缺的部分，这样下一个看到的人会学到更多，你知道的正是大家需要的。
互感器

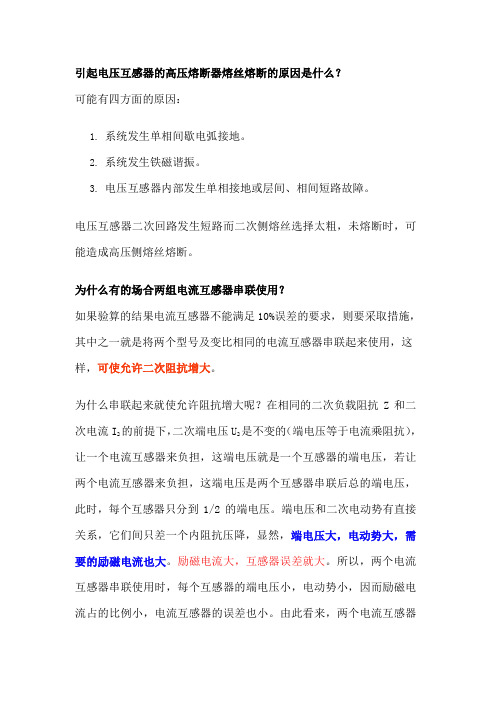

引起电压互感器的高压熔断器熔丝熔断的原因是什么？可能有四方面的原因：1.系统发生单相间歇电弧接地。
2.系统发生铁磁谐振。
3.电压互感器内部发生单相接地或层间、相间短路故障。
电压互感器二次回路发生短路而二次侧熔丝选择太粗，未熔断时，可能造成高压侧熔丝熔断。
为什么有的场合两组电流互感器串联使用？如果验算的结果电流互感器不能满足10%误差的要求，则要采取措施，其中之一就是将两个型号及变比相同的电流互感器串联起来使用，这样，可使允许二次阻抗增大。
为什么串联起来就使允许阻抗增大呢？在相同的二次负载阻抗Z和二次电流I2的前提下，二次端电压U2是不变的（端电压等于电流乘阻抗），让一个电流互感器来负担，这端电压就是一个互感器的端电压，若让两个电流互感器来负担，这端电压是两个互感器串联后总的端电压，此时，每个互感器只分到1/2的端电压。
端电压和二次电动势有直接关系，它们间只差一个内阻抗压降，显然，端电压大，电动势大，需要的励磁电流也大。
励磁电流大，互感器误差就大。
所以，两个电流互感器串联使用时，每个互感器的端电压小，电动势小，因而励磁电流占的比例小，电流互感器的误差也小。
由此看来，两个电流互感器串联使用，可以承担大一点的二次负载阻抗。
电流互感器的配置原则如何？电流互感器的配置，应满足测量表计、继电保护和自动装置的要求。
保护用的电流互感器的配置应尽量消除主保护装置的不保护区。
对于大电流接地系统，电流互感器应三相配置，对于小电流接地系统，根据具体情况可用两相或三相配置。
自动调整励磁装置用的电流互感器,应布置在发电机定子绕组的出线侧。
测量表计、保护装置和自动装置一般都希望由单独的电流互感器供电，这样可分别满足不同的要求，而且又不会相互影响。
当测量表计和保护共用一组电流互感器时，为了防止测量表计回路开路而引起事故，应按下述原则处理：凡在正常运行情况下电流二次回路开路能引起保护不正确动作且无闭锁装置时，则通过中间变流器来连接测量表计。
电压互感器二次回路中熔断器的配置原则
电压互感器二次回路中熔断器的配置原则电压互感器是用于测量高电压、高电流等信号的一种重要电力设备。
在其二次回路中，熔断器作为一种重要的保护元件，可有效保护电压互感器及其接线。
熔断器的正确配置非常重要，因为错误的配置可能导致电压互感器的损坏或事故发生。
本文将介绍电压互感器二次回路中熔断器的配置原则。
1. 了解熔断器的工作原理熔断器是一种电器保护装置，可以在电路中起到保护设备免受电流过载或短路的损害作用。
熔断器的主要工作原理是通过熔断器内部的熔丝来切断电路，以防止电路过载而引起的损坏。
因此，要正确配置熔断器，首先必须了解其工作原理。
2. 确定熔断器的额定电流和额定电压在选择熔断器时，必须考虑电压互感器的额定电流和额定电压。
熔断器的额定电流必须大于电流互感器的额定电流，以确保熔丝不会因过载而熔断。
同时，熔断器的额定电压也必须大于电压互感器的额定电压，以确保其可以安全地承受电压互感器的输出电压。
3. 选择正确的熔断器类型根据电压互感器的具体应用场景和技术要求，选择合适的熔断器类型非常重要。
通常，熔断器可分为快速型和慢速型。
在某些应用场景下，需要选择快速型熔断器，以确保熔丝能够快速熔断断开电路。
在另一些应用场景下，慢速型熔断器则更为适合，以防止误操作引起的不必要的断路。
4. 确定熔断器的冲击电流承受能力一般情况下，在电路中，会出现短时间内电流瞬时升高的情况，称之为“冲击电流”。
这种电流会对熔丝产生不同程度的熔化及烧损，因此在选择熔断器时，必须确保其具有足够的冲击电流承受能力，以保证电路的平稳运行。
5. 确定熔断器的跳闸特性和时间特性在熔断器的选型中，需要考虑熔断器的跳闸特性和时间特性。
通常，熔断器的跳闸特性可以分为慢动作跳闸和快速跳闸两种，而熔断器的时间特性可以分为热敏时间和动作时间两种。
在选择熔断器时，必须根据电路的工作特性和要求，综合考虑这些因素，以确定最合适的熔断器类型。
6. 确定熔断器的过流保护范围在电路中，过流保护范围指在熔断器专用的额定电流范围内，熔丝保持完好状态，且在过载电流情况下，能快速自动熔断的最大电流范围。
电流互感器、电压互感器二次参数选择
电流互感器、电压互感器二次参数选择1.电流互感器(1)电流互感器二次绕组的数量和准确级应满足测量、计量、继电保护、自动装置的要求；(2)保护用电流互感器的配置应避免出现主保护死区；(3)对中性点有效接地系统（220kV、110kV）可按三相配置；对中性点非有效接地系统（35、10kV），依具体要求可按两相或三相配置；(4)两套主保护的电流回路应分别取自电流互感器互相独立的绕组。
分配接入保护的互感器二次绕组时，还应特别注意避免运行中一套保护退出时可能出现的电流互感器内部故障死区问题。
单套配置的保护应使用专用的二次绕组；测量、计量应分别使用不同的二次绕组；故障录波装置可与保护共用一个二次绕组，也可单独使用一个二次绕组。
(5)新建变电站，二次额定电流宜选1A，二次负荷一般为 10～15VA（当二次额定电流为 5A。
时，二次负荷一般为40～50VA，但应按实际符合进行校核）(6)测、计量用的电流互感器准确级一般为 0.5、0.2 级，供特殊用途的为0.5S、0.2S 级（贸易结算用关口计量点应配置 S 级计量专用电流互感器或者具有计量专用二次绕组的电流互感器）。
电流互感器二次绕组所接入负荷，应保证实际二次负荷在 25％～100％额定二次负荷范围内。
为保证二次电流在合适的范围内，可采用复式变比或二次绕组带抽头的电流互感器。
(7)保护用的电流互感器准确级：变压器主回路、220 kV 及以上电压线路宜采用 5P 级电流互感器，其他回路可采用 10P 级电流互感器。
P 类保护用电流互感器应考虑满足复合误差要求的准确限值倍数。
(8)220kV 变电站电流互感器二次参数推荐配置见表12-2。
表12-2电流互感器二次参数一览表2.电压互感器(1)电压互感器二次绕组的数量、准确等级应满足测量、计量、保护、同步和自动装置的要求；(2)220kV 及以下电压的双母线接线，宜在主母线三相上装设电压互感器。
当需要监视和检测线路侧有无电压时，可在出线侧的一相上装设电压互感器，电压互感器宜采用电容式电压互感器。

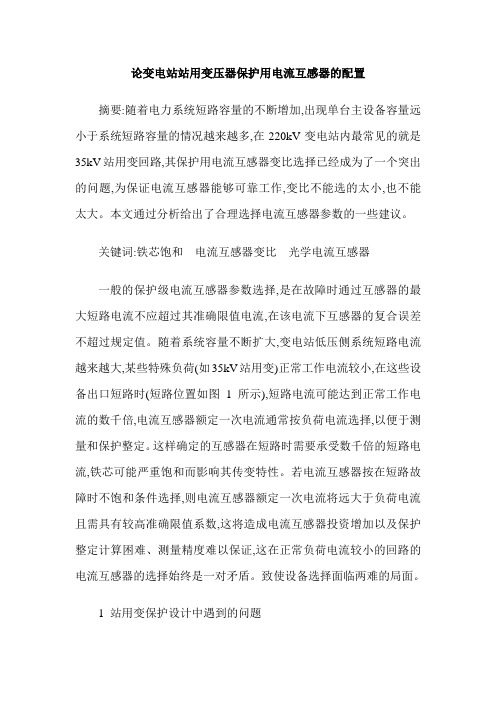

论变电站站用变压器保护用电流互感器的配置
论变电站站用变压器保护用电流互感器的配置摘要:随着电力系统短路容量的不断增加,出现单台主设备容量远小于系统短路容量的情况越来越多,在220kV变电站内最常见的就是35kV站用变回路,其保护用电流互感器变比选择已经成为了一个突出的问题,为保证电流互感器能够可靠工作,变比不能选的太小,也不能太大。
本文通过分析给出了合理选择电流互感器参数的一些建议。
关键词:铁芯饱和电流互感器变比光学电流互感器一般的保护级电流互感器参数选择,是在故障时通过互感器的最大短路电流不应超过其准确限值电流,在该电流下互感器的复合误差不超过规定值。
随着系统容量不断扩大,变电站低压侧系统短路电流越来越大,某些特殊负荷(如35kV站用变)正常工作电流较小,在这些设备出口短路时(短路位置如图1所示),短路电流可能达到正常工作电流的数千倍,电流互感器额定一次电流通常按负荷电流选择,以便于测量和保护整定。
这样确定的互感器在短路时需要承受数千倍的短路电流,铁芯可能严重饱和而影响其传变特性。
若电流互感器按在短路故障时不饱和条件选择,则电流互感器额定一次电流将远大于负荷电流且需具有较高准确限值系数,这将造成电流互感器投资增加以及保护整定计算困难、测量精度难以保证,这在正常负荷电流较小的回路的电流互感器的选择始终是一对矛盾。
致使设备选择面临两难的局面。
1 站用变保护设计中遇到的问题通常220KV变电站共配置2台容量315kV A的35kV站用干式变压器负责给全站交流负荷供电(如图1所示)。
1.1 变比选择过小可能引起保护拒动按额定容量计算,站变高压侧一次额定电流为5.2A,这是按变压器满载计算出的数据,实际工作电流还要小。
若仅按负荷电流的大小来确定保护级电流互感器的变比,对于35kV侧的电流互感器,选择10/5A 的变比就足够了,但35kV系统的短路电流水平很高(约20kA),如果当电流互感器和站变高压侧绕组之间发生短路时,则短路电流倍数高达2000倍,在此电流的作用下铁芯严重饱和,CT的二次绕组传变的电流波形极度畸变,一次电流大部分转变为铁芯励磁电流,以维持磁通的平衡,严重时二次侧只能产生波形很窄的尖脉冲电流(如图2所示)。
电能表怎么配互感器
高压用电则还应选用电压互感器。
应根据计算负荷选配互感器，比如100千瓦，计算电流为100/0.38/1.732=152A，则可选择200/5的电流互感器，计算电流应在选用的额定电流的三分之二左右较好。
低压电流互感器的变比一般有：20、30、40、50、75、100、150、200、250、300、400、500、600、750、1000、1250/5A,这只是大致的，具体情况具体分析。
根据你当前回路的电流选互感器，电度表接互感器，1.计算回路的额定电流2.额定电流乘4/3，得互感器一次电流的最小值。
3.按产品目录，选取比步骤2略大的一次电流值的互感器即可计量用互感器最好将满量程测量在三分之二处即可１.电流互感器（TA）的合理选用１．１本地区用电户多属第Ⅳ类、第Ⅴ类电能表计量装置，老规程要求ＴＡ准确级次为０．５级就可以，而新的ＤＬ／Ｔ４４８—２０００《电能计量装置技术管理规程》要求，应配置准确级次为０．５Ｓ级的ＴＡ。
１．２现在安装的低压电流互感器多采用穿心式，灵活性大，可根据实际负荷电流大小选择变比，但确定穿绕匝数要注意铭牌标注方法，否则容易出错。
通常穿绕匝数是以穿绕入互感器中心的匝数为准，而不是以绕在外围的匝数为准，当误为外围匝数时，计算计量电能将会出现很大差错。
１．３ＴＡ如何选择，简单说来就是怎样确定额定一次电流的问题。
它应“保证其在正常运行中的实际负荷电流达到额定值的６０％左右，至少应不小于３０％”。
如有一台１００ｋＶ•Ａ配变供制砖机生产用电，负荷率为７０％左右，那么在正常生产时的实际负荷电流约１００Ａ，按上面所述标准选择，就应该配置１５０／５Ａ规格的ＴＡ，这样就保证了轻负荷时工作电流不低于３０％额定值，同时也满足了对ＴＡ的二次侧实际负荷的要求。
１．４ＴＡ变比选大，在实际工作中常发生。
当用电处在轻负荷时，实际负荷电流将低于ＴＡ的一次额定电流的３０％，特别当负载电流低到标定电流值的１０％及以下时，比差增加，并且是负误差。
简述电力工程中电流互感器的选择和配置
简述电力工程中电流互感器的选择和配置作者：何智康来源：《科学与财富》2011年第12期[摘要] 电力工程中，电流互感器的配置是否合理，参数选择是否合适，都影响到日后工程的实际运行。
合理的为电力工程选择和配置电流互感器，避免出现保护误动和拒动，本文即以本人的一些经验和总结，指出电力工程中电流互感器选择和配置应该注意的地方。
[关键词] 电流互感器参数选择配置引言电力工程中，无论是发电工程还是输变电工程，电流互感器的选择和配置向来都是人们关注的重点。
对于设计人员，电流互感器的配置是否合理，参数选择是否合适，都影响到日后工程的实际运行。
合理的为电力工程选择和配置电流互感器，避免出现保护误动和拒动，在设计过程中便显得格外重要，电气二次设计人员应该重视此问题。
本文即以本人的一些经验和总结，并结合国家和行业的部分标准、规程规范指出电力工程中电流互感器选择和配置应该注意的地方。
1 .电流互感器变流比的定义:电流互感器一次额定电流I1n和二次额定电流I2n之比，称为电流互感器的额定变流比，Ki＝I1n／I2n≈N2／N1式中N1和N2为电流互感器一次绕组和二次绕组的匝数。
2电流互感器准确级的定义和特点：所谓准确级是指在规定的二次负荷范围内，一次电流为额定值时的最大误差。
我国电流互感器的准确度和误差限值，对于不同的测量仪表，应选用不同准确度的电流互感器。
1）TPY级电流互感器的铁芯设置了一定的非磁性间隙，而且其剩磁不大于饱和磁通的0.1倍，因此该互感器采用以上措施后，可防止短路时CT的铁芯导致在一次传变过程的准确性受破坏，防止保护在暂态过程中发生误动。
2）TPS级的电流互感器属低漏磁型的，而且匝数比也有控制，但对剩磁就没有一个规定限值，所以这种CT在饱和情况下切短一次电流，则二次回路电流随从饱和状态降到剩磁值而很快衰减。
由于失灵保护的电流继电器启动要求精确，复位时间要快，所以选用这种CT比较合适。
3）P级：一般这种CT有5P20、10P20的类型，他的含义是该互感器为保护用时在一次侧流过20倍的额定电流时，该互感器综合误差不大于5％、10％，也是比较精确的互感器。
零序电流互感器参数
零序电流互感器参数随着电力系统的不断发展，电力设备的运行状态越来越复杂，对电力系统的保护和控制要求也越来越高。
其中，零序电流互感器作为电力系统中重要的保护设备之一，其参数的准确性和稳定性对于电力系统的正常运行具有至关重要的作用。
本文将从零序电流互感器的定义、应用以及参数等方面进行详细介绍。
一、零序电流互感器的定义零序电流互感器是一种用于测量电力系统中三相不平衡、单相接地故障等情况下的零序电流的电气设备。
在电力系统中，由于各种原因，三相电流可能会出现不平衡的情况，这时候就需要使用零序电流互感器来进行测量和保护。
零序电流互感器通常由铁心、绕组、磁环等组成，其结构和工作原理与普通电流互感器类似，但其参数和特性不同。
二、零序电流互感器的应用零序电流互感器广泛应用于电力系统中的各种保护设备中，如过电流保护、接地保护、零序保护等。
其中，零序保护是一种非常重要的保护方式，它能够对电力系统中的单相接地故障进行及时检测和保护，避免故障扩大和对电力设备造成损坏。
此外，零序电流互感器还可以用于电力系统中的电能计量、电能质量监测等方面。
三、零序电流互感器的参数零序电流互感器的参数主要包括额定电流、准确度等级、二次负载等。
其中，额定电流是指零序电流互感器的额定测量电流值，通常为5A或1A。
准确度等级是指零序电流互感器的测量精度，其等级通常为0.5、1、3等级。
二次负载是指零序电流互感器二次侧接入的负载，其阻抗大小对于零序电流互感器的测量精度和稳定性影响较大。
此外，零序电流互感器的短路阻抗、漏磁等参数也会对其测量精度和稳定性产生影响。
四、零序电流互感器的选型和安装在选型和安装零序电流互感器时，需要考虑多种因素，如电力系统的电流水平、保护设备的类型和要求、电力设备的负荷特性等。
一般来说，零序电流互感器的额定电流应该与保护设备的额定电流相匹配，准确度等级应该与保护要求相符合，二次负载应该在合理范围内。
在安装零序电流互感器时，应该注意其安装位置和方向，以避免电磁干扰和误差产生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.3.1 电压互感器的配置 电压互感器的配置原则是：应满足测量、保护、同期和自动装置的要求；保证在 运行方式改变时，保护装置不失压、同期点两侧都能方便地取压。 通常如下配置： （1）母线 6～220kV电压级的每组主母线的三相上应装设电压互感器，旁路母 线则视各回路出线外侧装设电压互感器的需要而确定。 （2）线路 当需要监视和检测线路断路器外侧有无电压，供同期和自动重合闸使 用，该侧装一台单相电压互感器。 （3）发电机 一般在出口处装两组。一组(∆／Y接线)用于自动调整励磁装置。一 组供测量仪表、同期和继电保护使用，该组电压互感器采用三相五柱式或三只单 相接地专用互感器，接成Y0／Y0／∆接线，辅助绕组接成开口三角形，供绝缘监 察用。200MW及以上发电机中性点常还设一单相电压互感器，用于100％定子接 地保出线和每组 母线三相上装设。一个半断路器接线时，在每回出线三相上装设，主变压器进线 和每组母线上则根据继电保护装置、自动装置和测量仪表的要求，在一相或三相 上装设。线路与母线的电压互感器二次回路不切换。
电流互感器应按下列原则配置。 （1）每条支路的电源侧均应装设足够数量的电流互感器，供该支路测量、 保护使用。此原则同于开关电器的配置原则，因此往往有断路器与电流 互感器紧邻布置。 一般应将保护与测量用的电流互感器分开； 尽可能将电能计量仪表互感器与一般测量用互感器分开， （2）发电机出口配置一组电流互感器供发电机自动调节励磁装置使用 （3）配备差动保护的元件，应在元件各端口配置电流互感器
互 感 器 的 配 置
