HX001_产品图纸和技术文件编号方法
图纸编码及填写规范
图纸编码及填写规范技术部汪国平一目的加强对技术部文件、图纸的管理，使设计、工艺文件管理有规可寻，实现资源共享。
二适用范围适用于技术部所有设计、工艺图纸的编码及管理。
三定义本制度所述的技术文件包括产品零件图、装配图、工装、量具图，试制流程图、工艺规程、检验卡片、作业指导书、质量记录、文件资料等。
三主要内容1．软件的使用技术部机械制图统一采用AutoCAD(2D)，Solidworks(3D)；具体版本由技术部商讨决定。
2．图纸编号规则1）产品编号XX XX X机型号摸腔数量公司代号2）零件图编码规则产品编号：参照1；特征码（可增加）：零件图——L；装配图——Z；电路图——D；液压图——Y；气路图——Q；加工工艺图——G；润滑系统——R；装配流程图——P；工装夹具图——J；组成号（可增加）：提升机——01；理胚机——02；分胚——03；进胚——04；压胚——05；加温头——06；加温传动——07；加温自转链——08；换道机械手——09；模架——10；机架——11；外罩——12；零件号：从01-99进行编号；3）装配图编码规则产品编号：参照1；特征码：参照2；组成号：参照2；部件号：从01-99进行编号；4）电路、气路、液压图和润滑系统图编码规则产品编号：参照1；特征码：参照2；图号：从01-99进行编号；5）工装夹具图编码规则产品编号：参照1；特征码：参照2；组成号：从01-99进行编号；部件号：零件从01-99进行编号，装配图编号为00；6）加工工艺图编码规则产品编号：参照1；特征码：参照2；特征码：参照2；零件号：从01-99进行编号；7）装配流程图编码规则产品编号：参照1；特征码：参照2；图号：从01-99进行编号；8）标准件不进行编号，但必须写明对应国标、品名及规格等参数；9）在相应的图纸标题栏内必须填写相应的版本号；从A0、A1·····进行编写，以次类推；图纸换版是在图纸有很大改动的情况下，图纸勘误不能算换版。
技术文件编号方法
技术文件编号规定
（JMDL-WG 001-2012）
1 范围
本规定规定了我公司所有技术文件（包括设计开发文件、技术规范文件、技术通知、工艺文件等）编号的基本原则和要求。
本规定只适用于本公司内部各部门。
2 引用标准
GB/T 5054.1-2000 产品图样及设计文件编号原则
3 总则
3.1 文件编号一般可采用下列字符：
——0～9阿拉伯数字；
——A～Z拉丁字母；
——短横线、·圆点、/斜线。
3.2同一层级代码的编写格式必须统一；
3.3凡是正式的文件都必须具有独立的编号，同一编号只能授予一份文件。
注：1 一份文件是指能单独使用的最小单位的技术文件。
2 一份工艺文件是指一个产品的同一类型的工艺文件。
3.4同一文件有数页时，每页标注同一编号。
4 技术文件编号
4.1 技术文件编码由制造厂识别代号、文件类型代号、文件顺序号及年代号四部分组成，见图1：
年代号
文件顺序号
文件类型代号
制造厂识别代号
图1
4.2 世界制造厂识别代号为：JMDL。
4.3 文件类型代号用四位字母表示，见表1。
4.4 文件顺序号采用三位阿拉伯数字表示文件的次序。
4.5 年代号是用当年年份的四位阿拉伯数字表示。
5 文件编号举例
5.1 试验总结的编号
技术文件编号规定：JMDL-SYZJ- 001-2012
表1。
图纸（图号）编码规则
图纸（图号）编码规则图纸（图号）编码规则1、目的为公司各种设计图纸文件的管理、发放、使用的有序和控制。
2、适用范围适用公司的所有设计图纸文件。
3、职责和权限责任人负责编制、修改，项目负责人负责审核，经理室负责批准。
4、编码规则和结构：4.1 PCB、电路图图纸：4.1.1 类别ZP——主板DY——电源板AJ——按键板QD——驱动板GYT——高压条JS——接收板SN——声纳板ZJ——转接板LED——LED灯条SD——SD卡线路板FK——原理方框图FA——安装方案图4.1.2 序列号按画图的顺序编号4.1.3 版本号根据图纸的更改变动依次用数字升版。
例：第一版01，第二版02。
4.2 CAD图纸4.2.1 类别WK——外壳图（外观）QK——前壳HK——后壳CB——侧面壳或侧面安装板BK——边框BB——后壳背包XJ——小角AZ——安装板、隔离板、尾板、挡板DZ——底座、支架 AJP——按键皮BL——玻璃 PM——泡沫ZX——纸箱XL——纸箱丝印NH——内盒、内垫、隔板MJ——模具、治具、夹具BQ——标签、标贴、铭牌、保修卡、合格证DX——导线FS——防水圈YP——压片SR——耳朵螺母OT——其它（除以上列的以外的）4.2.2 序列号按画图的顺序编号。
4.2.3 版本号根据图纸的更改变动依次用数字升版。
例：第一版01，第二版02。
5、相关文件《技术文件管理规定》6、质量记录《文件管理单》《文件发放/回收记录》（学习的目的是增长知识，提高能力，相信一分耕耘一分收获，努力就一定可以获得应有的回报）。
技术文件图纸编号规则46
四川优力维特电梯股份有限公司技术文件资料编号作业指导书文件编号：YLWT－06-WI-46 版本：B/0受文单位：各部门生效日期：2014 年月日发放号：受控：编制：杨光审核：批准：文件修改页1.目 的对公司技术部门文件资料的编号划分做出明确的规定 2 范 围适用于本公司技术文件的管理。
3 定 义技术文件：指公司的产品设计图纸，各种技术标准、技术档案和技术资料等 4 职 责4.1技术部门文件管理员：负责试制文件的盖章、分发和登记管理；标准和非标文件送品质管理部资料室管理。
4.2品质管理部文件管理员（资料员）：负责标准和非标技术文件的编号监督、登记、受控、分发、作废回收等和对各部门技术文件的管理稽查。
4.3各部门：负责对技术文件的接收、建档、作废收回等管理 5工作程序5.1产品图样及系统编号 5.1.1产品编号原则5.1.1.1公司电梯采用UL 产品图样及设计文件进行生产制造和安装指导时，其图样和设计文件的子系统代码和部件分类码按《图纸图号分类代码表》中给定的代码。
5.1.1.2对于开发设计、生产制造和安装过程中需要根据公司实际情况而进行图样设计和编制或改编设计文件时，其图样及设计文件应按规定进行编号。
5.1.2产品图样编号方法 5.1.2.1标准电梯产品图号规则UL □ □ □ □□□图号流水码（001-999）部件分类码（A~Z ，I,O,Q,U 不用） 子系统代码（0~Z ，I,O,Q,U 不用）公司代码图纸识别码：（原总工提供图纸：A 为自制图纸、B 为供方图纸转化）（C 项目图纸）（公司自行开发：D 为自行开发自制图纸、E 为自行开发后供方图纸转化）5.1.2.1.1图号规则说明a．UL：公司代码简写b、图纸识别码：◆原提供图纸(总工提供给开发部转化的图纸)——A为自制件图纸；B为供方提供的图纸公司内部转化;◆项目图纸——C为项目图纸(前期临时过渡已用,后面按非标编号后C取消);◆公司自行开发图纸——D为公司自行开发后由公司自行生产（自制件）的图纸;E为公司自行开发后由供方图纸转化的图纸c子系统和部件分类码：按《图纸图号分类代码表》给定的代码d图号流水码：即为件号的流水码,由开发部人员自行到资料室登记示例：UL B 0A 001 ：T75导轨、5M长度UL B 0A 002 ：T75导轨、2.5M长度UL：表示公司代码B：外来部件转化图纸0：表示子系统“井道&底坑部件”；A：表示实心导轨；001：表示图号或件号的流水号：注：关于产品子系统及部件的分类具体见附件《图纸图号分类代码表》5.1.2.2非标电梯图号规则标准电梯产品图号□□□设备号设备号：按销售行政部规定的设备编号，设备编号中如有“UL”时则将UL去掉（标准电梯产品图号中已有UL）。
产品图样及设计文件编号规则9

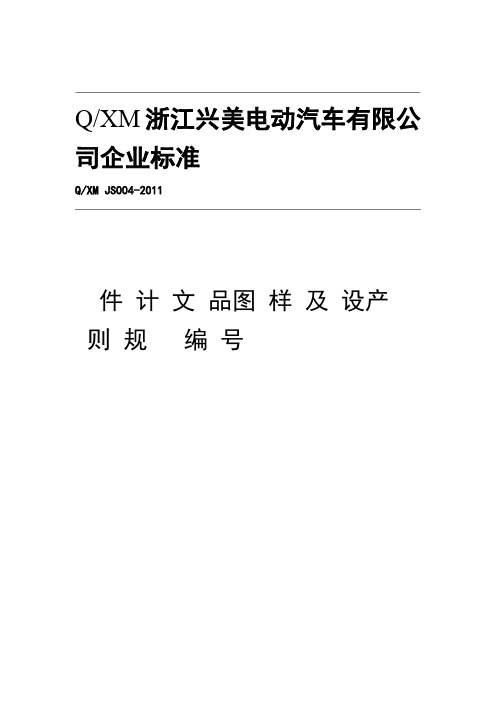

Q/XM浙江兴美电动汽车有限公司企业标准Q/XM JS004-2011件计文品图样及设产则规编号实施发布2011-12-092011-12-01浙江兴美电动汽车有限公司发布前言本标准以符合国家标准和行业标准为前提，规定了兴美公司汽车零部件及设计文件编号的基本原则与方法。
本标准适用于兴美公司范围内的汽车零部件及设计文件的编号。
同时在格式和内容的编排上均符合GB/T1.1-2000和GB/T1.2-2002的规定。
本标准由浙江兴美电动汽车有限公司技术中心提出。
本标准由浙江兴美电动汽车有限公司技术中心归口。
本标准起草单位：浙江兴美电动汽车有限公司技术中心。
汽车零部件及设计文件编号原则 1 范围本标准规定了兴美公司汽车零部件及设计文件的编号原则与方法。
本标准适用于兴美公司设计开发及生产的汽车零部件及设计文件的编号。
规范性引用文件2其随后所有凡是注明日期的引用文件，下列文件中的条款通过本标准的引用而成为本标准的条款。
然而，鼓励根据本标准达成协议的各方研或修订版均不适用于本标准，的修改单（不包括勘误的内容）究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
QC/T265 汽车零部件编号规则术语和定义3组3.1表示汽车各功能系统的分类。
3.2 分组表示功能系统内分系统的分类顺序。
3.3 零部件包括总成、分总成、子总成、单元体、零件。
3.4 总成具有由数个零件、数个总成或它们之间的任意组合而构成一定装配级别或某一功能形式的组合体，装配分解特性。
分总成3.4.1由两件或多个零件与子总成一起采用装配工序组合而成，对总成有隶属装配级别关系。
子总成3.4.2由两个或多个零件经装配工序或组合加工而成，对分总成有隶属装配级别关系。
单元体3.4.3 由零部件之间的任意组合而构成具有某一功能特征的功能组合体，通常能在不同环境独立工作。
3.4.4 零件通常不能不采用装配工序制成的单元一成品、单一制件。
产品图样和技术文件编号
Q/HEUXX产品执行标准Q/HEU J001-2023 产品图样和技术文件编号2023-05-15发布 2023-06-15实施XX大学发布1范围本标准规定了本校产品图样和技术文件编号方法。
本标准适用于本校受控产品研制和开发的图样和技术文件的编号，其它研制开发项目的技术文件也可参照执行。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
CB/T 13-2007船舶产品通用图样和技术文件编号CB/T 14-2011船舶产品专用图样和技术文件编号3通用产品图样和技术文件编号3.1产品图样编号基本组成3.1.1通用产品图样编号由以下四部分组成：a.产品分类号；b.设计单位代号；c.设计顺序号；d.图样序号。
3.1.2编号结构形式如下：种类代号图样代号设计代号设计单位代号分类号3.2 产品图样编号基本规定3.2.1 分类号通用产品分类号应根据CB/T 13表4规定：a.导航设备——657；b.减摇鳍设备——217；c.动力定位设备——621；d.消声器——9474。
其它产品代号应根据上述原则制订，并报质管办备案。
3.2.2 设计单位代号设计单位代号由学校代号和研究所代号组成：a.导航技术与设备研究所——HEUDH；b.船舶减摇与控制技术研究所——HEUJY；c.海洋装置与控制技术设备研究所——HEUBS；d.惯性导航与测控技术研究所——HEUGD；e.动力装置工程技术研究所——HEUPT；f.动力装置与电控技术研究所——HEUDK；g.净化与分离技术研究所——HEUJF；h.涡轮机技术研究所——HEUWJ；i.能源工程技术研究所——HEUNY。
其它研究所设计单位代号应根据上述原则制订，并报科研院质量管理处备案。
3.2.3 设计代号通用产品设计代号包括设计顺序号和设计阶段代号，设计顺序号为各部门设计该类产品的顺序号，以自然数表示。
技术文件编号规则
日本电产凯宇汽车电器（江苏）有限公司技术文件编号规则受控编号版本与更改记载 版本号 编制（修订）日期 更改单号 编制审核 批准 A 2013-10-30/质量管理体系文件文件编号 WI-R01- 版本 A发布日期 2013-10-30 实施日期2013-11-011、目的统一公司的技术文件的编号规定，便于文件分类识别。
2、适用范围适用公司范围内所有产品技术管理类文件。
3、名词定义通用技术文件是指与产品型号无关的通用技术标准类文件。
4、职责4.1研发中心负责在新产品开发时与顾客共同确定产品的产品特殊特性。
4.2项目小组在产品先期策划中确定过程特殊特性（如需由项目小组组长与顾客进行过程特殊特性确定）。
5、作业流程5.1图纸、产品明细表等图纸、产品明细表以零部件编号实施5.2通用技术类文件编号规则通用技术文件四位流水号(0001、0002、0003……)（可选）技术文件代码部门字母代号G：总务部General Affairs Dept.Q：品质保证部Quality Assurance Dept.B：企划室Business Planning Dept.M：制品制造部Product Manufacturing Dept.R：研发中心R&D Center P：生产管理部Production Management Dept.S：市场营销部Sales Dept.T：体系管理统括室System Management Dpet.其中研发中心细化部门代码，研发一课为“R1”、研发二课为“R2”、研发中心办公室为“R3”、 实验室为“R4”通用技术文件四位流水号(0001、0002、0003……)（可选）产品型号简称（可选）技术文件代码部门字母代号G：总务部General Affairs Dept.Q：品质保证部Quality Assurance Dept.B：企划室Business Planning Dept.M：制品制造部Product Manufacturing Dept.R：研发中心R&D Center P：生产管理部Production Management Dept.S：市场营销部Sales Dept.T：体系管理统括室System Management Dpet.其中研发中心细化部门代码，研发一课为“R1”、研发二课为“R2”、研发中心办公室为“R3”、 实验室为“R4”5.3工艺类文件编号规则工艺类文件包含：过程流程图、FMEA、控制计划、作业指导书等工艺类文件产品型号简称技术文件代码部门字母代号5.4产品工程更改申请单编号规则产品工程更改两位流水号（01,02,03……)部门字母代号日期（年月日，八位数字）产品工程更改四位流水号（0001，0002，0003……）日期（年月日，八位数字，如：20131010）部门字母代码G：总务部General Affairs Dept.Q：品质保证部Quality Assurance Dept.B：企划室Business Planning Dept.M：制品制造部Product Manufacturing Dept.R：研发中心R&D Center P：生产管理部Production Management Dept.S：市场营销部Sales Dept.T：体系管理统括室System Management Dpet.其中研发中心细化部门代码，研发一课为“R1”、研发二课为“R2”、研发中心办公室为“R3”、实验室为“R4”5.5技术文件代号：5.6产品类型、型号见“产品型号编制方法”。
编号方法一览表
产品、零件、图纸编号方法一览表1、产品、零件、图纸编号的基本构成产品、零件、图纸的编号有下列两种基本构成形式：主称代号大类特征代号小类特征代号主称代号大类特征代号小类特征代号零、部件特征、状态代号零、部件特征、状态代号零、部件名称、规格代号零、部件名称、规格代号产品名称、规格代号产品名称、规格代号企业产品型别、顺序号企业产品型别、顺序号产品（系列）名称代号企业（名称）代号企业（名称）代号产品（系列）名称代号图一A 编号的A型基本构成图图一B 编号的B基本构成图2、产品型号、编号标记基本构成图产品特征、状态代号产品特征、状态代号接触偶数：01、02、03、……接触偶数：01、02、03、……型别号：01、02，或A、B……型别号：01、02，或A、B……产品（系列）名称代号：YL、ZY、企业代号：MD、FY、AC、…企业代号：MD、FY、AC、…产品（系列）名称代号：YL 图二A 产品型号、编号的A型基本构成图图二B 产品型号、编号的B型基本构成图3、插头、插座组件，整件的型号、编号标记基本构成图P、S，M、F，P/S…特征代号：P、S，M、F，P/S…接触偶数：01、02、03、……01、02、03、……型别号：01、02，或A、B……型别号：01、02，或A、B……产品（系列）名称代号：YL、ZY 企业代号：MD、FY、AC、…企业代号：MD、FY、AC、…产品（系列）名称代号YL、ZY 图三A 插头、插座，整件型号、编号A 型基本构成图图三B 插头、插座，整件型号、编号B型基本构成图4、零件的编号标记基本构成图零件特征、状态代号零件规格、特征代号零件名称、规格代号P、S，M、F P、S，M、F01、02，或A、B……01、02，或A、B……YL、ZY MD、FY、AC、…MD、FY、AC、…YL 图四A零件编号A 型基本构成图图四B 零件编号B型基本构成图5、技术文件编号方法顺序号小类特征代号（文件代号、工序代号……）大类特征代号（文件特征代号）主称代号（产品代号、通用文件代号“T”）图五文件编号构成图6、样品编号基本构成每版本样品顺序号样品版本号样品名称、图号代号样品类别代号图六样品编号基本构成图7、在制品编号基本构成完成在制品的工艺工序顺序号01、02……完成在制品的工艺工序代号产品、零件编号（代号）图七在制品编号基本构成图8、工艺工序编号基本构成工艺工序顺序号01、02……工艺工序代号产品、零件编号（代号）图八工艺工序编号基本构成图9、工装编号基本构成顺序号01、02……工艺工序代号顺序号01、02……产品、零件编号（代号）工艺工序、工装小类代号工装类别代号通用工装代号“T”图九专用工装编号基本构成图图十通用工装编号基本构成图10、设备编号基本构成序顺序号01、02……设备小类代号：Z、C、Q……设备大类代号：SC、JC、JQ ……图十一设备编号基本构成图。
产品图号编号办法
产品图号编号办法产品图样的基本要求jss001-20211适用范围本标准规定了本公司所有产品的产品图样中的编号办法、文件的格式、文件的分类以及文件包含的内容。
本标准适合于本公司所有产品的产品图样。
2规范性提及文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修订单（不包括勘误的内容）或修订版均不适用于本标准，然而鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
gb/t14665机械工程cad制图规则gb/t16675.1技术制图简化表示法图样画法jb/t5054.2-2000产品图样及设计文件图样的基本要求jss001-2021产品图样的基本要求3.标准条款3.1产品代码的编号办法产品代码使用四位码，具体内容产品对应的产品代码见到下表中：产品类型代号所属行业代号机头代号国家/地区代号举例说明：产品销往销往国家/地区为中国，机头型号为m410,用作钢铁行业，设备类型属全自动打捆机，则产品代号为ca1m.3.2产品（非电器类）图纸编号办法产品图纸的二维图纸同三维图纸的编号必须一致。
产品图号规定为12位字符，取号方式如下：零件号(01～09,11～19,21～29……91～99)第二部类号(01～09,11～19,……91～99)第一部类号(01～09,11～19,……91～99)同类产品的顺序号(01,02,03……99)产品代码（见3.1）3.2.1同类产品的顺序号同类产品的顺序号(01,02,03……99)是指同一类产品的变型产品。
3.2.2第一部类号见下表：3.2.3二类部件编码和零件号编码二类部件编码和零件号编码由研发工程师根据规范和实际情况编制，本标准不并作规定。
产品图纸编号方法
产品图纸编号方法
1.为了便于产品的设计、工艺管理、生产管理等企业管理，特制定本方法。
2.产品图号采用产品型号横杠后加七位数字表示。
如：
3.前两位数字为部装件，按公司编——定号确定：
i.01 地基部分02 翻板部分03 机架部分
ii.04 过滤分装05 主梁部分06水洗部分
iii.07反吹、压榨部分08液压部分09电气部分
iv.10接液盘部分11曲张、振打部分12储泥斗部分
4. 第三位四位数字为第一层分装件。
5.末两位数字1——10为第二层分装件。
6.末三位从011——999为零件图号，
7.例如：XZGS200/1500X1500-0100000部装图无限制从0100000-9900000
XZGS200/1500X1500-0101000第一层分装图从0001000-0099000
XZGS200/1500X1500-0101001第二层分装图从0000001开始到0000010结束
XZGS200/1500X1500-0100011零件图从0000011开始到0000999结束零件图号是连续的
8.同一个图号有数个零件时用大写A、B、、、、、表示规格由小到大。
9.零件改进用小写a、b、、、、、表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
QJ/HX001-2010
Page 1 of 4
浙江恒信船舶设备有限公司企业标准
产品图纸和技术文件编号方法
1、 主题内容和适用范围
本标准规定了我厂产品图纸和文件编号的构成和表达形式；
本标准适用于我厂设计产品及技术文件的编号。
2、 引用标准：CB13-2007《船舶产品通用图样及技术文件编号》。
3、 产品图号的编制方法及表达形式
3.1 产
品总装
配编号
例：
3.1.1 产品类别：（以三位数字表示）见表1
表 1
产品类别 产品 备注
215 吊艇设备和艇架
218 甲板机械通用件
241 起艇机和系泊绞车
242 回转起重机、集装箱起重机
243 起货机
248 起重机及绞车通用件
271 救生艇及救助艇
QJ/HX001-2010
Page 2 of 4
272 工作艇
274 气胀式救生艇/救助艇
278 小艇通用零部件
641 主配电板及控制台
642 应急配电板和特种配电板
643 照明和电力分电箱
646 起动、调整和控制设备
648 电器通用零部件
930 其他通用件
3.1.2 单位代号
浙江恒信船舶设备有限公司工厂代号为HX。
3.1.3 设计序号
设计序号由一个三位数表示，从001开始，001，002，„
3.2 属于产品的其他图纸编号
按表2规定，在总装配图编号后加有关种类代号，若同类中有几种图纸，
可用代号加序号以资区别，如电气原理图用“DYL”，机械原理图用“JYL”，
液压原理图“YYL”
表 2
图纸种类 代号 含义
外形图 WX 外形
安装图 AZ 安装
系统图 XT 系统
原理图 YL 原理
接线图 JX 接线
布置图 BZ 布置
包装图 BT 包装
试验方案图 YPS 试验方案
线形图 XT 线形
静水力曲线 SL 水力
QJ/HX001-2010
Page 3 of 4
3. 3 只有一张图纸产品的编号
仍按产品总装配编号原则编号，只是取消图号后“00”总装配图代号。
3. 4 零部件的编号
采用隶属编号，最多为四代：
3. 5 经过修改亦重新绘制的图纸编号：
在标题修改栏内作△标记，为第一次换图，并在原图号尾加△,如：
215HX024-01-2△ △为第二次，类推。
3. 6 同样型号派生产品的图纸编号
应在其原型号图号后加注P1，P2，P3……
例如：226HX001-00P1（表示第一次设计的派生产品）
226HX001-00P2（表示第二次设计的派生产品）
3. 7 若同一零件有左机、右机之分，其对应的左机、右机零件应在图号后标注
“左”、“右”字样。
例如：226HX001-03-01左（表示左机用零件）
226HX001-03-01右（表示右机用零件）
3. 8若某产品因型号不同，有A型、B型之分，因而有变换零部件，则此变换件
的图号后应加注与此零件所对应机型的型号字母。
例如：241HX001-03-01A（表示A型起艇机用零件）
241HX001-03-01B（表示B型起艇机用零件）
3. 9若某产品因规格不同，因而有变换零部件时，则此变换件的图号后应加注罗
马数字Ⅰ、Ⅱ、Ⅲ……
例如：226HX001-01-05Ⅰ(表示同种锚机二种规格的零件)
226HX001-01-05Ⅱ
3. 10若某产品因对外需要，其制造图号和产品图号不一致时，允许在产品总装
配图上出现二种图号，制造图号应标注在产品图号之下方用括号括起来，此产
品的部、零件图号应按制造图号进行编制，以免混淆。
4. 技术文件的编号：
产品及零部件技术文件的编号，按表2规定，在其图号后加尾注号表示，
如：×××HX×××-00SY(某产品型式试验规程)。
QJ/HX001-2010
Page 4 of 4
表2
文件名称 尾注号 文件名称 尾注号
设计任务书 RW 配套明细表 PMX
计算书 JS 供货明细表 GMX
技术条件 JT 备件明细表 BMX
说明书 SM 附件明细表 FMX
型式试验规程 SY 材料明细表 MX
出厂试验规程 SY1 汇总表 HZ
图纸目录 TM 鉴定书 JD
文件目录 WM 证明书 ZM
若同一产品有几种同一名称而内容不同的技术文件，则在其尾注号后再加数字序
号1、2、3……以资区别。
如：×××HX×××-00GMX1
×××HX×××-00GMX2
×××HX×××-00GMX3
附注：
（1） 产品的总装图图号，由企业标准管理人员统一编号及登记。
（2） 外单位设计的图纸，图号不作改变，但对于我厂补充的零部件图，修改
后重新绘制的图纸，我厂设计的派生产品除总图号部分不变外，其余部
分图号的标注方法，应遵循本标准。
本标准由技术科编制
