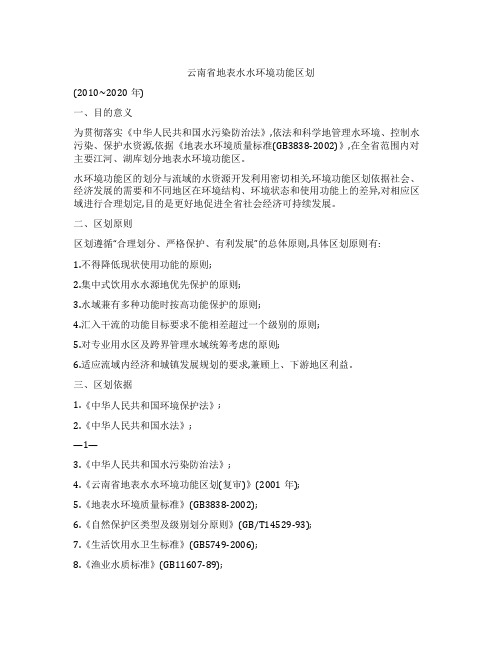

云南省地表水水环境功能区划(2010~2020年)一、目的意义为贯彻落实《中华人民共和国水污染防治法》,依法和科学地管理水环境、控制水污染、保护水资源,依据《地表水环境质量标准(GB3838-2002)》,在全省范围内对主要江河、湖库划分地表水环境功能区。
水环境功能区的划分与流域的水资源开发利用密切相关,环境功能区划依据社会、经济发展的需要和不同地区在环境结构、环境状态和使用功能上的差异,对相应区域进行合理划定,目的是更好地促进全省社会经济可持续发展。
二、区划原则区划遵循“合理划分、严格保护、有利发展”的总体原则,具体区划原则有:1.不得降低现状使用功能的原则;2.集中式饮用水水源地优先保护的原则;3.水域兼有多种功能时按高功能保护的原则;4.汇入干流的功能目标要求不能相差超过一个级别的原则;5.对专业用水区及跨界管理水域统筹考虑的原则;6.适应流域内经济和城镇发展规划的要求,兼顾上、下游地区利益。
三、区划依据1.《中华人民共和国环境保护法》;2.《中华人民共和国水法》;—1—3.《中华人民共和国水污染防治法》;4.《云南省地表水水环境功能区划(复审)》(2001年);5.《地表水环境质量标准》(GB3838-2002);6.《自然保护区类型及级别划分原则》(GB/T14529-93);7.《生活饮用水卫生标准》(GB5749-2006);8.《渔业水质标准》(GB11607-89);9.《水环境功能区划分技术导则》。
四、区划范围对以下地表水体划分环境功能区:六大水系干流;汇水面积在1000km2以上或重要的一级支流、二级支流;流经建制市及自治州首府所在地的河流;出境跨界及州市跨界河流;大中型水库及水面面积1km2以上的湖泊;县级及其以上的集中式饮用水水源以及环境敏感水域等有必要纳入省级区划的其他重要水域。
五、区划期限区划基准年为2010年;区划期限为2011年1月1日~2020年12月31日。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
云南省饮用水水源保护区划定矢量数据
和图件制作要点
为实现饮用水源地的“一张图”及“一个库”管理，规范集
中式饮用水水源保护区划分成果数据，本文制定水源地保护
区划定相应矢量数据和图件的具体规范要求。
1工作依据
（1）《饮用水水源保护区划分技术规范》（HJ 338-2018）
（2）《集中式饮用水水源编码规范》（HJ 747-2015）
（3）《中华人民共和国行政区划代码》（GB/T2260）
《国土资源部国家测绘地理信息局关于加快使用2000国（4）
家大地坐标系的通知》（国土资发〔2017〕30号）
2 一般要求
2.1制图工具
使用ArcGIS处理数据和制图。
2.2坐标与高程体系
（1）高程基准
采用“1985国家高程基准”。
（2）地理坐标
CGCS2000国家大地坐标系。
ArcGIS中的地理坐标为：GCS_China_Geodetic_Coordinate_System_2000。
（3）投影坐标
高斯-克吕格投影（3度带加带号）。
ArcGIS中的投影坐
标例如：CGCS2000_3_Degree_GK_Zone_34。
3 矢量数据要求
提供的矢量数据格式为ArcGIS shape格式（shp）。
使用文件夹打包所有矢量数据时，文件名为“州+县+乡+XXX饮用水源地矢量数据”，每个矢量数据图层至少要包含*.shp、*.dbf、*.prj、*.shx、*.sbn、*.sbx六个文件；使用Geodatabase 文件地理数据库（.gdb）存储矢量数据时，数据库名为“州+县+乡+XXX饮用水源地矢量数据库.gdb”。
3.1矢量数据分层
水源地要素采用分层的方法进行组织管理，图层描述见表1。
表1 水源地矢量数据图层描述表
3.2.1水源保护区划分图层属性表结构
表2 水源保护区划分图层属性表结构
表3 取水口图层属性表结构
3.2.3保护区拐点图层属性表结构
表4 保护区拐点图层属性表结构
3.2.4点源污染源图层属性表结构
表5 点源污染源图层属性表结构
3.2.5面源污染源图层属性表结构
表6 面源污染源图层属性表结构
3.2.6线源污染源图层属性表结构
表7 线源污染源图层属性表结构
3.2.7监测点图层属性表结构
表8 监测点图层属性表结构
3.3 矢量数据注意事项
（1）确保坐标准确；
（2）各要求图层只提供一个图层，如划分图层只提供一个面图层数据，请勿将各级保护区范围分成几个图层提供；
（3）图层需无拓扑错误；
（4）图层属性字段按要求建立，填写内容正确完整。
4 图件要求
4.1图件类型
图件类型内容包括水源地区位图、水源地水系图、水源地保护区区划图（底图为土地利用）、水源地保护区划污染源分布图（底图为高清遥感影像）、水源地保护区划拐点图（底
图为高清遥感影像）、水源地水文地质图等，各地可根据工作需要，增加其他图件。
请参照4.7章节样图进行制图，做到科学分层、合理布局，确保图件内容全面，样式统一。
各水源地需提交完整的图件电子版（JPG格式），图件分辨率至少为300dpi。
图件按水源地存储在文件夹中，文件命名为“州+县+乡+水源地名称”。
表9 图件要求列表
（1）水源地区位图
水源地区位图的图层压盖从上至下的顺序依次是:水源地区位注记、水源地区位点、保护区范围界、注记、行政驻地、行政界线、道路、河流、行政区范围等。
制图参照章节4.7图1。
（2）水源地水系图
水源地水系图的图层压盖从上至下的顺序依次是：水源地区位注记、水源地区位点、保护区范围界、注记、河流名称注记、行政驻地、河流走向、水源地区域水系、行政界线等。
制图参照章节4.7图2。
（3）水源地保护区区划图
水源地保护区区划图的图层压盖从上至下的顺序依次是：保护区划分结果表、注记、取水口、保护区一级区、二级区、准保护区、行政界线、道路、水域面、河流、土地利用等。
制图参照章节4.7图3。
（4）水源地保护区划污染源分布图
水源地保护区划污染源分布图的图层压盖从上至下的顺序依次是：注记、取水口、保护区一级区、二级区、准保护区、污染源、水域面、河流、遥感影像等。
制图参照章节4.7图4。
（5）水源地保护区划污染源分布图
水源地保护区划拐点图的图层压盖从上至下的顺序依次是：拐点列表、拐点注记、注记、拐点、取水口、保护区一级区、二级区、准保护区、行政界线、水域面、河流、遥感影像等。
制图参照章节4.7图5。
（6）水源地水文地质图
水源地水文地质图的图层压盖从上至下的顺序依次是：取水口、保护区一级区、二级区、准保护区、水文地质图等。
4.2空间参照系和地图投影
图件地理坐标系采用“CGCS2000国家大地坐标系”；高程采用“1985国家高程基准”；投影系统采用高斯-克吕格投影，宜统一采用3度带。
4.3图示比例尺
图件使用A3纸张尺寸绘制，根据区域地理特征可选横版或者竖版。
实际制作中，根据图幅大小确定制图比例尺。
4.4注记
注记内容包含行政驻地名称、居民点名称、河流名称、水库名称、道路名称等；注记字体汉字字向为正体字，河流水系一般用左斜体，宜采用宋体，数字采用Times New Roman。
根据制图比例尺调整图面显示的注记大小。
4.5图幅配置
图幅配置包括图名、图廓、经纬格网、指北针、比例尺、图例、制图单位、制图日期等要素。
图幅配置可根据区划范围形状，选用横版或竖版图幅，竖版时图廓适宜的数据框宽度：27.7cm，高度38.8cm；横版时外框宽度41.0cm，高度27.15cm，可对图廓框进行微调，图幅配置见4.7样图。
（1）图名
图名位于图廓外上方，需包含图序和图名内容名称，图名汉字采用黑体，大小为22磅。
（2）图廓
图3、4、5图廓加绘经纬网，采用“度分秒”形式显示在图廓内侧，字体采用宋体，字号6磅。
（3）指北针
图件应绘制指北针，绘制经纬网还需要再放置指北针，放置指北针的图幅，宜位于图廓内的上方右侧，大小适中。
指北针示例
（4）比例尺
图示比例尺的绘制宜在图幅下方。
图示比例尺采用数字比例尺（如:1:10000）加绘直线比例尺表示。
直线比例尺形式单位采用米或千米，比例尺数字号设置为10-12磅。
比例尺示例
（5）图例
各图幅中必须放置图例，图例放置根据绘图区域或实际情况自行调整。
“图例”字体选用宋体，字号选用14-16磅。
图标文字选用微软雅黑，各地可根据图例多少调整字号。
（6）坐标系、编制单位和制图日期
图件应署坐标系、制图单位名称和制图日期，字体为黑体，大小10磅。
4.6地图符号统一
在参照规范的基础上进行制图，没有的地物符号可参照其他标准地图符号图例的样式进行绘制，便于图件统一。
地物符号表达图上式如表10、11所示。
表10饮用水源保护区要素表达图式
*为建议值，具体作图时可根据图件比例尺的大小确定图例的大小。
表11 土地利用现状表达图式
4.7样图。
