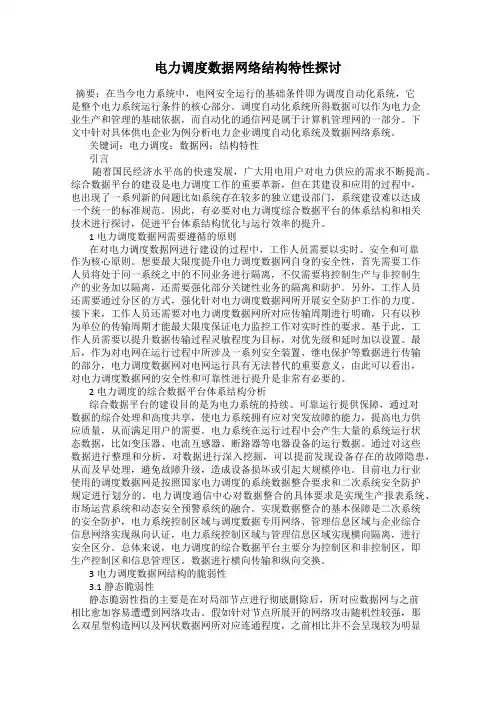

电力调度数据网络结构特性探讨
电力调度数据网络结构特性探讨摘要：在当今电力系统中，电网安全运行的基础条件即为调度自动化系统，它是整个电力系统运行条件的核心部分。
调度自动化系统所得数据可以作为电力企业生产和管理的基础依据，而自动化的通信网是属于计算机管理网的一部分。
下文中针对具体供电企业为例分析电力企业调度自动化系统及数据网络系统。
关键词：电力调度；数据网；结构特性引言随着国民经济水平高的快速发展，广大用电用户对电力供应的需求不断提高。
综合数据平台的建设是电力调度工作的重要革新，但在其建设和应用的过程中，也出现了一系列新的问题比如系统存在较多的独立建设部门，系统建设难以达成一个统一的标准规范。
因此，有必要对电力调度综合数据平台的体系结构和相关技术进行探讨，促进平台体系结构优化与运行效率的提升。
1电力调度数据网需要遵循的原则在对电力调度数据网进行建设的过程中，工作人员需要以实时、安全和可靠作为核心原则。
想要最大限度提升电力调度数据网自身的安全性，首先需要工作人员将处于同一系统之中的不同业务进行隔离，不仅需要将控制生产与非控制生产的业务加以隔离，还需要强化部分关键性业务的隔离和防护。
另外，工作人员还需要通过分区的方式，强化针对电力调度数据网所开展安全防护工作的力度。
接下来，工作人员还需要对电力调度数据网所对应传输周期进行明确，只有以秒为单位的传输周期才能最大限度保证电力监控工作对实时性的要求。
基于此，工作人员需要以提升数据传输过程灵敏程度为目标，对优先级和延时加以设置。
最后，作为对电网在运行过程中所涉及一系列安全装置、继电保护等数据进行传输的部分，电力调度数据网对电网运行具有无法替代的重要意义，由此可以看出，对电力调度数据网的安全性和可靠性进行提升是非常有必要的。
2电力调度的综合数据平台体系结构分析综合数据平台的建设目的是为电力系统的持续、可靠运行提供保障，通过对数据的综合处理和高度共享，使电力系统拥有应对突发故障的能力，提高电力供应质量，从而满足用户的需要。
电力调度数据网结构特性浅析
电力调度数据网结构特性浅析[摘要]电力调度自动化的前提是电力调度数据网的建设。
电力调度数据网的建设可以提高电力信息传输质量，保证电力调度信息的准确性，提高冗余度，为电力生产提供稳定的数据信息，提高电力调度数据业务的工作效率。
分析了电力调度数据网的结构特点。
[关键词]电力调度；数据网络；结构特征1电力调度数据网建设的主要原则电力调度数据网的建设需要坚持安全、可靠、实时的原则。
为了保证电力调度数据网的安全，需要在系统中不同业务之间实现安全隔离，将非受控生产业务与受控生产业务隔离，并对一些关键业务加强隔离保护。
对电力调度数据网进行安全分区，加强数据网的安全管理和保护。
电力调度数据网负责电网运行中继电保护、自动化信息、安全装置、调度指令等重要数据的传输。
它是电网运行的关键，必须保证电力调度数据网络的高可靠性。
电力调度数据网络的传输周期以秒为单位计算，以满足电力监控的实时性。
为了保证电力调度数据网络满足实时性要求，需要设置适当的优先级和短延时，以保证数据传输的敏感性。
2电力调度数据网络的时效性结构可靠性和安全性特点2.1电力调度数据网络的时效性电力调度系统在信息传输活动中的速度非常快“。
在本网络系统的应用中，需要实现对电力生产和传输活动的实时监控。
因此，需要确保整个网络的即时性、无长延时性能以及合理适当的优先级设置，以帮助充分确保s的传输一些敏感数据信息。
电力调度数据网的可靠性：在电力数据网运行中，能够实现电网自动传输命令的及时、高效传递，是电力系统安全运行的重要保证，高可靠性是调度网运行的基本要求。
电力调度数据网的安全性：为实现调度数据网的安全保护，可在不同的商业系统之间实现必要的分离控制，将商业生产与非生产管理服务分离。
电力调度数据网的安全有效实施，可以为管理部门进行电力系统安全防护提供有力的帮助。
2.2电力调度数据网络结构的复杂性特征调度数据网是一个专业化的数据网络系统，其结构和特征参数具有很强的复杂性。
试析电力调度数据网建设
试析电力调度数据网建设摘要：调度数据网是电力生产实时信息传输的网络，随着电网的不断发展，电力生产包括电能量采集、功角测量数据、继电保护管理数据等在内的许多数据业务，对数据网络通信的要求不断提高。
作为电网调度自动化、管理现代化的基础，电力调度数据网建设是电力系统的重要基础设施，在电网安全、稳定、可靠、经济运行及电网管理过程中发挥着非常重要的作用。
关键词：电力调度；数据网；建设引言随着计算机与网络技术的迅速发展，数字化电网和智能电网已向我们走来，电力系统调度控制阶段需要处理大量的数据信息，掌握供配电设备的工作状态及电能供应分配提供科学的指导。
为了方便值班人员的现场操控，应积极创建数据网络体系，利用计算机网络作为处理平台，促进电力调度数据效率的提高。
一、电力调度的概述社会经济取得显著发展成效之后，各行业对电能使用的需求量越来越多，若不采取必要的措施进行调控，则会影响到电能资源的使用效率。
供电单位是调控社会电能的主要机构，其通过制定科学可行的调度方案，实现了现有电能资源的最大化。
从根本上来说，电力调度是一种分配与调控电能的方式，按照各地区及用电设备的需求量，对电能资源进行分配、控制、监测等一系列活动，保障电网在相对安全的环境下运行，全面提升了电网作业运行的有效性。
同时，引用高科技建立智能化调控系统，满足不同实际的电能应用要求。
二、电力调度数据网结构特性2.1核心层核心层是电力调度数据网的主干部分，由位于省调和地调的核心路由器组成，利用可靠的网络拓扑结构和高性能的网络设备实现网络报文的高速转发，并提供220kV变电站和统调发电厂的网络接入功能。
2.2骨干层骨干层由位于地调和部分县调、监控中心（集控站)的路由器组成，负责汇接管辖范围内的所有接入层节点的信息。
接入层：接入层主要承担各调度点的业务接入及数据汇入骨干层的作用。
电力调度数据网络承载的调度系统数据通信业务大致可分为以下几类：一是实时监控业务。
包括EMS（能量管理系统)与RTU（远程终端控制系统)或变电所自动化系统的实时数据及地/县级调度、县级市/县级调度EMS之间交换的实时数据。
电力调度数据网安全技术阐述
电力调度数据网安全技术阐述近几年，随着国家对电力系统的关注与扶持，我国在电网调度自动化建设方面取得了比较理想的成果，电网调度数据作作为直接为电力调度生产提供服务的专用型数据网络得到了推广、普及，全国范围内所有省级调度都已基本建成并投入正常使用。
随着各级网络技术的延伸与扩展，网络规模日趋庞大，技术成分更加复杂，电网调度在自身规划中的安全隐患与设计缺陷不断暴露，成为我国电网安全运行的重大阻碍。
因此积极推动实现电力调度数据网安全技术升级改良成为电力系统安全调度的重点工作。
一、制度健全，管理高效安全制度管理是电力调度数据网安全运行的前提与基础，要想实现网络运行期间的网络安全首先要编制合理的管理制度，保证制度的合理与安全，实现数据网的功能最大发挥。
制度安全涉及项目众多，除了基本的安全保障制度还需要健全安全防护组织机构、人员管理制度及机房管理制度、设备网络管理制度、安全操作管理制度等，除了制度上的健全与规范，安全管理运行离不开科学的防范管理体系，建立完善的防范管理体系可以保证制度管理方案的正常运行，增强电力网络部门之间的稳定性，增强网络威胁的应对能力，提前做好应急预案及演练管理工作，确保在发生危险时网络安全依然可以稳定高效运行。
二、物理环境安全稳定物理安全主要指电力周边设施对电力调度数据网安全的影响，这是调度数据网络安全的前提。
安全高效的物理环境可以保护数据网免受水灾、火灾等环境事故及个人操作事物的影响。
物理环境主要包括基本的机房环境、电力调度场地及对应的供电设备安全。
积极做好机房环境优化，设置必要的设备防盗防护体系，处理好日常的防雷、防静电等，在物理环境的优化上要根据具体数据网的特点进行合理布置。
三、网络运行的安全技术分析除了上述提到的制度与物理环境的安全，在电力调度数据中最关键的是网络运行的安全，调动数据网是否能够安全运行主要取决于网络设备、网络结构及对用的安全审计等多个方面的防护措施安全程度。
（一）网络设备安全分析在网络设备安全中主要涉及到四个方面。
调度自动化系统数据网络架构的优化与完善
调度自动化系统数据网络架构的优化与完善【摘要】随着智能电网技术支持系统的主备调技术架构和调度数据网专用化要求，调度自动化系统主站、厂站分别构建主干局域网和采集数据网以适用不同的运行架构，而分布于各变电站、维操队、县调等自动化数据信息与服务的各个节点，如何安全、有效、可靠的实现数据信息的通信，合理组织调度数据网的协议、路由配置技术等;这些新技术、新变化，对地调自动化系统的运维管理与技术应用都提出了更为高级和复杂的要求。
【关键词】调度数据网;备调系统;主干局域网与采集数据网;远程工作站1.引言调度数据网作为调度自动化专用网络通道，以中心辐射式结构将各变电站数据节点与中心主站前置服务实现路由连接，通过VPN隧道、BGP协议、OSPF 协议实现实时与非实时信号的通信，然而它只适用于厂站信号采集业务。
对于主站系统而言，各服务器及其服务节点之间由于采用了分布式服务和信息处理，形成主干局域网，以满足多节点、主备调系统、远程工作站、维操工作站等不同的业务要求;加之配网自动化系统等数据交互连接，使得调度自动化系统数据网络架构必须满足安全分区隔离，有效同域互联、优化与完善数据通信网络，实现数据信息流分类交互通信，系统功能独立完整互不干扰，有着十分重要的现实意义和技术价值。
2.基本架构（1）从系统功能和服务应用，自动化网络架构来分1）主站系统服务层应用业务如：EMS调控一体化系统、.DMS配调自动化系统，实现系统功能，完成数据处理与交互集中或分布式处理服务。
2）数据通信层：主干局域网…………采集数据网实现方式如：传输通信、网络交换、路由协议。
3）数据信号节点：各子站系统及自动化终端……………归属于采集数据网;调度远程工作站、分散的系统应用节点……………归属于主干数据网。
前者作为数据源按照一定的协议与通信规约实现与主站系统的通信与解析;后者与主站系统属于同一局域网，作为系统服务和应用的扩展和延伸。
（2）从数据信息类型来分1）采集数据网：不同系统之间按照一定的协议与规约，以报文的形式，实现系统通信与解析，作出正确和实时的响应; 面向各厂站RTU数据及调控指令的交互和响应。

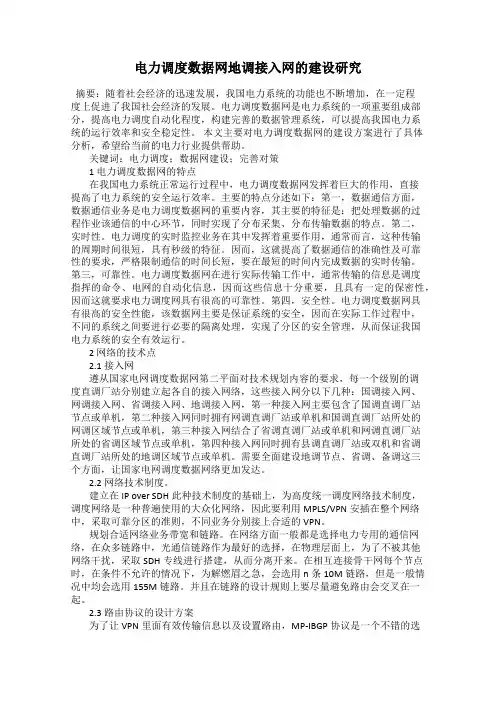

电力调度数据网地调接入网的建设研究
电力调度数据网地调接入网的建设研究摘要：随着社会经济的迅速发展，我国电力系统的功能也不断增加，在一定程度上促进了我国社会经济的发展。
电力调度数据网是电力系统的一项重要组成部分，提高电力调度自动化程度，构建完善的数据管理系统，可以提高我国电力系统的运行效率和安全稳定性。
本文主要对电力调度数据网的建设方案进行了具体分析，希望给当前的电力行业提供帮助。
关键词：电力调度；数据网建设；完善对策1 电力调度数据网的特点在我国电力系统正常运行过程中，电力调度数据网发挥着巨大的作用，直接提高了电力系统的安全运行效率。
主要的特点分述如下：第一，数据通信方面，数据通信业务是电力调度数据网的重要内容，其主要的特征是：把处理数据的过程作业该通信的中心环节，同时实现了分布采集、分布传输数据的特点。
第二，实时性。
电力调度的实时监控业务在其中发挥着重要作用，通常而言，这种传输的周期时间很短，具有秒级的特征。
因而，这就提高了数据通信的准确性及可靠性的要求，严格限制通信的时间长短，要在最短的时间内完成数据的实时传输。
第三，可靠性。
电力调度数据网在进行实际传输工作中，通常传输的信息是调度指挥的命令、电网的自动化信息，因而这些信息十分重要，且具有一定的保密性，因而这就要求电力调度网具有很高的可靠性。
第四，安全性。
电力调度数据网具有很高的安全性能，该数据网主要是保证系统的安全，因而在实际工作过程中，不同的系统之间要进行必要的隔离处理，实现了分区的安全管理，从而保证我国电力系统的安全有效运行。
2 网络的技术点2.1 接入网遵从国家电网调度数据网第二平面对技术规划内容的要求，每一个级别的调度直调厂站分别建立起各自的接入网络，这些接入网分以下几种：国调接入网、网调接入网、省调接入网、地调接入网，第一种接入网主要包含了国调直调厂站节点或单机，第二种接入网同时拥有网调直调厂站或单机和国调直调厂站所处的网调区域节点或单机，第三种接入网结合了省调直调厂站或单机和网调直调厂站所处的省调区域节点或单机，第四种接入网同时拥有县调直调厂站或双机和省调直调厂站所处的地调区域节点或单机。
电力调度数据网络接入技术规范及网络拓扑图
电力调度数据网络接入技术规范及网络拓扑图
2011年4月6日
工程概况
1.1电力调度数据网介绍
电力调度数据网（以下简称调度网），是建设在电力SDH通信传输网络之上的调度生产专用数据网，是实现调度实时和准实时业务数据传输的基础平台，满足承载业务的安全性、实时性和可靠性的要求。
目前调度网覆盖省调、25个地调、超高压公司、500kV及220kV变电站和统调发电厂。
调度数据网按分层设计，由核心层、骨干层和接入层构成，500kV 变电站属调度数据网接入层，配置单路由设备，采用双2M上联核心/骨干层节点，一路上联超高压公司，一路上联本站所属地调。
1.2双平面概述
改变原有调度数据网中的厂站接入方式，骨干网只覆盖各级调度机构（国调、网调、省调、地调），骨干网中不接入厂站，厂站由各级调度机构的接入网接入，接入网再与骨干网互联。
为了提高厂站接入的可靠性，每个厂站同时接入两个不同调度级别的接入网。
为了消除单点故障，厂站全部采用双机配置，且分别接入不同的接入网，一台接入本调度接入网，一台接入其他调度接入网，两台设备分别属于不同AS。
由于接入网与骨干网采用单归方式连接，一旦接入网与骨干网之间链路中断、或设备故障，厂站业务可以通过第二台设备经其他调度接入网将信息传到上级调度机构；
应用系统接入规划。
浅谈电力调度数据网结构特性
浅谈电力调度数据网结构特性发布时间：2021-09-10T02:44:34.384Z 来源：《科学与技术》2021年第5月13期作者：安雁艳[导读] 电力调度数据网是互联性电网的一种安雁艳国网晋中供电公司，山西晋中 030600摘要：电力调度数据网是互联性电网的一种，有效推动着电力调度自动化的快速发展。
近年来，有关电力调度数据网的数据安全问题逐渐凸出来，一些重要的电力调度数据信息都要依靠该信息网进行加密传输，同时为相关数据网管理人员提出了更高的管理要求，要求管理者能够深入了解电力调度数据网的基本原则和作用，熟悉电力调度数据网的结构及其特性，从而更好地利用数据网，充分体现其实际价值。
本文主要分析探讨了电力调度数据网结构特性，以供参阅。
关键词：电力调度；数据网；结构特性1 引言电网系统作为国家重要的经济命脉之一，其中电力调度系统是其核心组成，维持电力调度系统的可靠运行是保障电力安全生产的重要途径。
随着电力系统自动化水平的提高，目前，中国正在构建中型电网系统的应用调度数据网络系统，以保证电力调度数据网络的安全运行。
2 电力调度数据网的管理原则及作用 2.1电力调度数据网的管理原则在对电力调度数据网进行实际管理时，相关管理者必须要根据一定原则进行管理，其中数据网安全性、稳定性以及实时性是所有管理原则中最为关键的三项。
为了从根本上保证电力调度数据网的安全性，必须要加强对数据系统的安全管理投入，具体表现根据不同业务的重要性将数据系统进行不同程度隔离，对于一些关键的电力调度业务一定要将加强安全隔离的力度，保证数据网的安全性。
同时还可以根据业务的特点进行安全分区，例如根据生产业务的可控性将生产业务进行规划分区。
对数据网稳定性的管理则体现在一些重要数据的传输业务上，如继电保护和调度指令等重要信息，都需要在高稳定性的电力调度数据环境中进行数据传输。
另外，为了满足电力调度数据网对信息数据实时控制要求，相关管理人员需要对数据网进行优先级设置以缩短数据传输的延时，同时将数据传输的周期调整至以秒为单位，这样才能够保证对数据信息网管理的实时性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈电力调度数据网的组成及完善
摘要:电力调度数据网是电力调度生产的专用网络。
本文从我国电力调度数据网现状出发,具体阐述了我国电力调度数据的特点及部分不足,针对以上不足从网络拓扑优化、组网通道选择优化、网络安全防护优化三个方面对电力调度数据网完善进行了阐述。
关键词:电力调度数据网优化
电力调度数据网是一个较为完善的直接为电力调度生产服务的转用数据网络,是为了连接各级调度中心及各直调发电厂和变电站实现调度中心之间及调度中心与电厂间的生产系统互联和互访的。
电力调度数据网的完善使得电力调度自动化,管理现代化进入一个新台阶。
数据网在协调电力系统发、送、变、配、用电的各个部分的联合运转及保证电网经济稳定的运行发挥了不可替代的作用。
电力调度数据网功能很多,主要包括:调度自动化信息,广域相量测量系统,继电保护信息管理、电力市场辅助报价电能量计量关口表计采集信息等。
以上种种电力业务对电力调度数据通信提出了更高的要求,因此,需要为这些系统建立一个高速、安全、可靠的基础数据通信平台。
1 电力调度数据网现状
目前,省级网和骨干网是我国电力调度数据网最主要的两大类。
省级网主要由各个省级负责运行管理的,其主要覆盖率各个省的管辖范围内的一些220 kV及以上的电厂站、地调。
骨干网则是由挂机电
力调度中心负责的网络来进行运行管理工作的,其主要的覆盖率比较广泛,主要包含了国家电网公司系统内部多有的省级以上的直调厂站、电力调度单位等等方面。
省级网与骨干网这两者内部都按照三层设计的形式分别进行了接入、汇聚、核心的设计,厂站端与调度端两者之间的数据上的传输方式都是以网络方式的为主的。
接入层的站点一般情况下都是只给配置1台数据网接入的路由器。
若是接入点站内的路由器出现故障的时候,就会导致变电站内的调度监控等方面的信息将会全部的丢失,这就会对电网的调度的安全运行上带来不利的。
随着电力调度业务信息上的需求量的不断增长,其专线方式上存在着很多不足之处,比如通信带宽上面的利用率不是很高,PCM中的设备为星型连接和端到端的配置等方式,其使用上会很不灵活。
同时PCM中的带宽为64 kbit/s是没有办法满足到通信检侧和应急业务等方面所需要的n×2 M的带宽额。
调度端设置大量PCM设备,投资大,占用机房空间,这也给运行管理带来很大困难。
利用专线进行调度模式在现阶段上是很难满足多业务系统对电力调度数据网要求的实时性可靠性及通道带宽等方面要求的。
2 电力调度数据网的完善
当前的专线方式调度方式已不满足电力调度传输的需要,有必要对现有的调度数据网结构进行相关的优化调整,满足调度业务的发展
需求,提高网络可靠性及业务保证能力。
2.1 网络拓扑优化
电力调度数据覆盖节点多,规模大,传输信息流向多为从站端向调度端聚集的模式,省间与地市的信息交互很少。
对于大型网络的建立,在网络分级时可以沿用现有调度数据网的模式,将电力调度数据网络分为骨干及接入两级自知域,对于骨干网进行双重化和双平面的组网;接入网按照调度等级划分为国调、忘掉、省掉、地调四个接入网。
各个接入网之间相互独立,单平面组网。
骨干网与接入网采用分层结构,分核心、汇聚、接入三层。
其中骨干网核心层可以选择国调、网调作为节点,汇聚层则可以选择各省调作为节点,接入层则选择各地调作为接入节点。
接入网与骨干网间连接方式根据两种连接方式完成业务互访以及数据交换:BGP-4方式互联,MPLS VPN跨域。
同时接入网之间也可以通过骨干网跨域互访。
2.2 组网通道选择优化
SCADA/EMS等电网实时信息及电站视频监控图像等信息需要连接入总部应急指挥中心,供分析使用。
因此在骨干节点之间必须要保证155 M的带宽,接入层节点需要n×2 M bit/s的带宽。
电力调度数据网之间通常采用光纤直连和IP over SDH、IP over WDM等,应根据各级网络规模大小灵活选择。
在接入网里面,电网规模较大的省调接入网涉及站点较多,若每个
220 kV及以上站点均采用光纤直连接入将占用大量纤芯,现有常用的220 kV的线路上光纤大都为24芯,为省地通信共用。
目前承载的系统主要有WDM、SDH、信息广域网,纤芯资源已显然不足,采用这种方式是不科学的。
国家电网及部分省级公司建成的DWDM系统和SDH 光传输双系统具有丰富的带宽资源可以考虑在骨干网与省调接入网之间采用IP over SDH、IP over DWDM方式进行组网。
2.3 网络安全防护优化
电网传输数据网由于其网络广,交互多,技术更新,用户更广等特点,在当前面临更大的安全风险。
系统中多种通信方式,多种网络协议并存使得电网数据网络更加复杂,信息传输过程存在在篡改和破坏的危险。
电力调度数据网各个系统之间交互丰富频繁,海量的信息有可能导致数据吞吐量过大,引起网络波动,业务过载。
作为智能电网的重要的信息传输平台,调度数据网承载了电力生产运行中包括调度指令、应急等多种信息。
因此必须加强电力调度数据网间的安全防护及自主控制,防止关键业务信息系统数据被窃取或篡改。
网络安全技术包括防火墙技术,物理隔离,数据加密验证,安全策略等相关内容。
电力调度数据网之间的安全的确保是通过防火墙与纵向加密技术来保证的,可以再调度端与厂站端网络编辑加装纵向加密装置,实现网络边界保护。
在VPN与路由器之间设置纵向加密认证装置,在非实时业务的VPN与路由器间设置纵向加密认证装置或者防火墙。
只有对电力调度数据网的数据进行加密保护,防止外部对数据网络信息篡改,才能确
保网络数据的安全。
3 结语
随着电力自动化的建设,电力调度数据为电力的调度和安全生产运行提供了保障。
电力传输网由于网络广,交互多,技术新等特点需要电力调度管理部门加强日常管理与维护。
在具体实践中可以从技术系统规划,路由设置,IP规划等环节入手,加强管理保证全网的稳定。
我们需要凑个实际出发,力求做到网络安全可靠、安全、简单,满足电力调度数据网的传输要求。
参考文献
[1] Paul Cernick.Cisco IP路由手册[M].北京:电子工业出版社,2001.
[2] 李津生,洪佩林.下一代Internet的网络技术[M].北京:人民邮电出版社,2001.
[3] 华东电力设计院.国家电力调度数据网和安徽电力调度数据网工程初步设计[R].2002.。
