044集水坑有格栅时口部做法交底
施工技术交底记录-管线
平基、管座
交底内容：
1.在浇筑砼平基前，支搭模板时，要做好测量复核。复核水准点有无变化，复核槽底标高和模板弹线高程，当确认无误后，方可浇筑砼。
2.对砼平基的表面高程，在振捣完毕后，用标高线或模板上的弹线，仔细找平，核对标高。
3.按规范要求，平基砼抗压强度大于5.0 N/mm2(50kg.f/cm2)，方可进行安管。如果工期要求过紧，可采用速凝水泥或普通水泥加速凝外掺剂，或提高砼标号，必须达到要求的最低强度，方可安管。
二、平基、安管
在平基浇筑前，先用模板牢固的安装在平基两侧，然后浇筑混凝土，混凝土采用商品混凝土，混凝土须振捣密实。
安管时，用吊车将管道放于平基上，管道的小头用红砖垫稳，坡度须符合设计要求，同时要校正管道中心线。
安管后，浇筑管座，管座混凝土须振捣密实。
承插口管道的接口在施工前应清洗干净，安装时注意接口缝隙均匀，然后将砂浆填满接口，填捣密实，在口部抹成斜面。抹带施工完毕后，须用草袋等物对接口进行养护，接口不得有裂缝、空鼓现象。雨天不得进行抹带的施工。
常州益豪市政建设有限公司
接收单位
兴业路工程项目部
交底人
接收人
施工技术交底记录施管5
年月日
工程名称
兴业路路工程
分部工程
管线工程
分项工程名称
污水管线施工
交底内容：
一、沟槽开挖
沟槽开挖前，根据管道的管径确定沟槽的基础、槽底宽度，根据管道的挖深确定管道的上口开挖宽度（坡度为1：0.33）。沟槽开挖时，根据槽内的土质情况，对土质较差的断面进行适当的放坡或进行支撑，支撑采用木板支撑。如沟槽内有水，则在沟槽两侧挖排水沟，排水沟的位置不占用沟槽工作宽度。沟槽槽底不得超挖，如发生超挖，应用碎石进行找平，然后才能进行管道平基或底板浇筑。
集水坑的一点知识
高层民用建筑地下室集水坑设置的几点体会高层民用建筑给排水设计中，地下室集水坑的排水是一个容易忽略的问题，下面就设计集水坑排水的点滴体会谈一谈自己的一些想法。
1集水坑的位置(1)在高层民用建筑中，水泵房一般设在地下室里，各种消防泵、生活泵、稳压泵都涉及到滴漏水的问题，在给排水设计中，都会在泵房地面上砌一条地沟，用以收集水泵房地面的滴漏水。
地沟的末端设一集水坑，内设潜污泵将污水排出室外。
..(2)许多地下室很重要的一个功能就是停车。
大暴雨的时候，有可能室外会有积水漫进地下室，同时也有可能飘雨时将少量雨水飘进坡道顺坡道流进地下室。
这就需要在坡道的末端，也就是地下室的人口处设一地沟，收集顺坡道流下的雨水。
地沟的一端设一集水坑，内设潜水泵将雨水排至室外。
..(3)高层民用建筑设计防火规范3.3.111条规定消防电梯间前室门口宜设挡水设施。
消防电梯的井底应设排水设施，排水井容量不应小于2.000衬，排水泵的排水量不应小于IOUs。
高规的规定是为了保证在发生火灾的情况下，消防电梯能正常运行，也就是说不能被污水泡着，出现电线短路或其它不良状况。
..(4)当地下室发生火灾时，消防水量一般大于IOUs,(按每支水枪5Us，两支水枪同时使用考虑)，但排水量可不大于消防给水量。
例如在设有自动喷水灭火系统的地下室中，可加上10个喷头的流量来计算，根据《高规》解释稿统计，10个喷头的火灾控制率可达到70%，再加上火灾时地面集水到潜污泵自动开启也需要一定的时间。
因此没有必要让排水量等于消防给水量。
所以消防排水不能只从消防电梯下的集水坑和水泵房内的集水坑排走，还必须在地下室的边角处设集水坑，一般按面积来考虑设置集水坑的位置，以防止消防排水大面积的漫流。
在设计中较常见的是和土建专业一致，每个防火分区设置一个集水坑，内设潜污泵。
具体位置宜设于墙、柱的边角处。
..(5)一些大型民用工程需要建防空地下室，染毒集水坑...用来收集口部洗消废水，染毒区的地面及墙面的冲洗废水，宜设置在口部外的楼梯间下部。
粗格栅及进水提升泵房施工方案

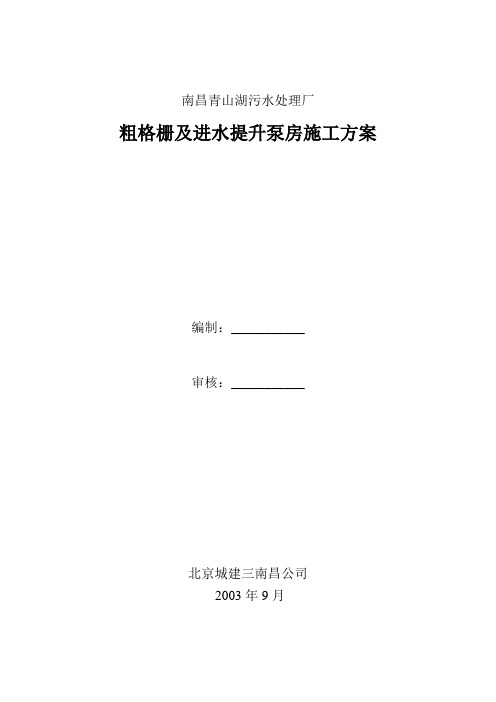

南昌青山湖污水处理厂粗格栅及进水提升泵房施工方案编制：___________审核：___________北京城建三南昌公司2003年9月目录一、工程概况------------------------------2二、施工布署------------------------------2三、施工技术方案--------------------------3四、保证工程质量的措施---------------15五、安全保证措施------------------------17一、工程概况粗格栅及进水提升泵房位于青山湖污水处理厂一期西南角，结构外围面积982.43m2，由粗格栅、进水池、泵池一、螺旋泵渠道、泵池二、机房一、机房二等组成，南接进水渠。
粗格栅、进水池、泵池一结构底标高11.0m，结构顶标高17.7m；螺旋泵渠道自标高11.6m至21.582m，与水平面夹角38°，水平距离12.776m；泵池二为现浇框架结构，片筏基础，结构底标高13.1m，标高16.9m处为一道圈梁，标高19.98m，23.495m为梁、板平台；机房一、机房二层高为5.695m，位于泵池二两端。
粗格栅及进水提升泵房垫层混凝土C10，⑥—⑦轴间片筏基础及框架混凝土标号C25；其余混凝土标号均为C25，抗渗等级S6；钢筋为Ⅰ、Ⅱ级钢筋。
粗格栅及进水提升泵房结构复杂，构件形式多、预留洞口多、预埋件多，钢筋、模板、混凝土等各工序均有较大的施工难度。
二、施工部署1、施工目标1）工程质量目标工程质量优良。
2）安全文明施工目标无重大伤亡事故。
3）工程工期目标本工程计划工期为112天。
2、材料组织钢筋：所有钢筋均为现场加工。
模板：本工程使用的模板均为现场配制的竹胶模板。
混凝土：本工程包括垫层在内的所有混凝土均采用商品混凝土。
3、劳动力组织粗格栅及进水提升泵房结构复杂，钢筋、模板、混凝土各工序均具有相当大的难度。
在劳动力组织上，钢筋工、木工、混凝土工等各工种均需抽调出技术水平高的工人投入到粗格栅及进水提升泵房中。
路基工程施工技术交底
路基工程施工技术交底一、填土前准备工作先进行施工测量放样，对含水量偏大的路段，在路基两侧开挖临时排水沟，必要时在路基中挖纵横排水沟，加快基底土壤凉干。
按技术规范要求对表土进行清理，清理表土后，将地表碾压使之达到规定标准。
二、路基试验段作业在经过整修的路段上选几段长度不小于100m的路基作填筑试验，以确定不同的填料、不同的压实度、不同碾压方式情况下，达到设计压实度的最佳铺筑厚度及不同吨位压路机的最佳压实遍数、速度等。
该项试验工作在使用该种填料前一个月予以完成，并报工程师批准，作为路基填筑施工时的依据。
三、路基填筑方法：路基填筑采用水平分层、纵向分段、以机械施工为主、人工为辅的作业方法进行施工。
填料控制粒径，经过筛分后粒径达到设计标准才可以运至准备施工的路基上，将合格的路基填料运到填筑地点，其卸料顺序按先两面侧后中间，派专人指挥，按规定数量均匀卸料，以免影响摊铺厚度和质量。
每层路基的摊铺宽度均大于设计宽度30cm~50cm，以保证路基边坡位置的压实质量和边坡整修的净宽。
四、填方路基施工①、路基填筑工程可用配套的机械化施工。
形成挖、装、运、摊、平、压机械化流水作业，可保证路基填筑高质量，高速度的完成。
四、路基挖土方施工1、承包人在深挖路堑（含高边坡）开工前28天，应根据路堑深度、长度、边坡高度、地形、地质、开挖断面、土方调配及弃方等情况，制定详细的施工作业计划报监理批准，否则不得开挖。
2、路基挖方前必须做好截水沟和临时排水设施。
路基开挖后，如发现有地下渗水，应加深边沟并及时设置盲沟，将地下水引出路基范围。
3、在整个施工期间，承包人必须始终保持路基排水畅通，监理应督促承包人采取有效措施排除降水、附近地带流入的地面及施工用水，疏导、堵截、隔离对路基有害的地下水。
4、挖方路基有不同土石分层时，承包人就尽可能按土石分类进行开挖，并应将挖出的适用材料与非适用材料严格分开。
5、开挖弃方或不适宜的材料，监理应通知承包人丢弃。
人民防空工程技术交底
人民防空工程技术交底一、建筑专业：1、凡进入防空地下室的管道及穿过人防围护结构，均应采取防护密闭措施；2、上部建筑的生活污水管、雨水管、燃气管不得进入人防地下室；3、人防门可开启范围内不得有任何遮挡物；4、人防地下室顶板不应抹灰；5、扩散室、密闭通道、防毒通道、除尘室、滤毒室、洗消间或简易洗消间墙面应用水泥砂浆抹光；6、人防门等防护设备应刷漆围护；7、人防门应确保能正常打开关闭；8、现浇钢筋混凝土和混凝土结构、构件均应在施工、安装时一次完成；9、人防门均应在施工、安装时一次完成；10、钢筋混凝土结构处预埋、预留管均应在施工、安装时一次完成。
11、转换措施中采用预制构件时，其预埋件、预留孔（槽）等应在施工、安装时一次完成；12、防化值班室、防化器材室、战时风机房、平战转换专用储藏室应在施工中砌筑到位；13、医疗救护工程、专业队队员掩蔽部、一等人员掩蔽工程战时生活、饮用水池（箱）应在工程竣工验收前安装到位；14、战时水冲厕所应在工程竣工验收前安装到位；15、除第12条外的人防砌体房间是否砌筑到位以当地规定为准。
二、结构专业：1、人防范围内严禁随意设缝。
在划分施工区域时应严格按照人防后浇带布置划分，如果因特殊原因需要调整的，应及时通知设计人员进行调整。
2、人防范围内布置塔吊时应避开口部、通道和有密闭要求的房间。
3、人防门、封堵的上下挡梁均应锚固到相应的支座内（柱子或与门框墙垂直的钢筋混凝土墙），不允许只在洞口长度范围内设置。
4、受力钢筋的混凝土最小保护层厚度见07FG01第55页，其中地下迎水面处保护层厚度不小于50mm。
保护层厚度从最外侧钢筋算起。
钢筋的搭接与锚固要求见07FG01第56页，钢筋接头位置及接头区段内受力钢筋接头面积的数量及接头质量应符合<<混凝土结构设计规范>>(GB 50010-2010)的有关规定。
5、需要封堵的设备管井,板内钢筋预留(不得断开并应采取可靠的防锈措施),待设备管件安装完成后再行浇注混凝土。
玻璃钢技术交底
水（作业原水集水明沟排水示意5.3雨后开挖管沟时，必须仔细检查沟壁,在确认安全后方准施工，非工作人员不准在沟内停留。
靠近建筑物处开挖管沟时,设置昼夜醒目标志.5.4对于沟渠地段在沟的一侧设挡水围堰用泵排水。
6玻璃钢管管道组对：6.1管道组对前先将钢管逐根清管，清管器做法如图6.2清理管口，距管端20mm范围内的管内，外壁及坡口表面，应进行清理,达到无泥、无水、无油、无树脂块.管道端部应无裂纹、无毛刺。
6.3查看管体和管口,是否符合出厂产品合格检查，用毛刷对管口做尘处理，如果管口树脂疙瘩,进行微型打磨.7管道施工7.1玻璃钢管线安装前准备管线连接前清除接口处内外的污泥、尘土、油污和其它杂质,管内检查无异物。
对接管线和管件连接前做凝胶试验，以确定选择适合于25-45分钟的凝固配比。
7.2玻璃钢对接管线安装技术要求注：除管线与管线连接为承插管线,其余弯头法兰等管件与主体管线之间则采用对接胶合糊制连接。
7.3对接胶合连接管线安装技术要求：7.4管线连接前清除接口处内外的污泥、尘土、油污和其它杂质,管内检查无异物.7.5对接玻璃钢管连接前做凝胶试验,以确定选择适合于25—45分钟的凝固配比。
7.6坡口打磨：将玻璃钢管端切齐并将坡口打磨成45－60度角，钝边为内衬层厚度，一般为2mm—3mm，钝边打磨必须与管道轴线成90度.7.7接头外表面打磨：用手持式角磨机将玻璃钢管口表面的富树脂层打磨掉,打磨深度直至结构层，打磨长度为管径的1.5倍（如:DN200mm管线，管口打磨长度为300mm）.8玻璃钢管组对8.1打磨后的管线除去粉末后，保持两管同心对管（即顶紧），玻璃钢管组对时，在距管口端200mm处测量平直度（如图)，当管道公称直径＜100mm时，允许偏差2mm；当管道公称直径≥100mm时，允许偏差为3mm，保证管道接口的平直度；8.2敷增强层:使用浸透内衬树脂的玻璃丝对坡口部位进行缠绕，每缠绕一层,涂一层内衬树脂，待填平坡口并用玻璃布外包（起固定作用)，待树脂完全固化后揭掉玻璃布，肉眼检查有无裂缝和缺陷，如有则须将缠绕的玻璃丝打磨去掉重新操作。
倒挂井技术交底
倒挂井施工技术交底技术、安全交底
交底单位：
交底地点
项目部
交底时间
交底负责人
接受交底
单位及人员
交底内容：
一、施工部位
污水管网工程农大片区段污水井涉及倒挂井壁施工的污水井。
二、工艺流程
倒挂井壁电缆井施工工艺流程为：施工准备→周边围挡→测量放线→路面破除→开挖探沟→锁口圈梁施工→土方开挖→超前小导管、网片、格栅、钢支撑安装→拉结筋焊接→喷射混凝土→重复上述循环直至设计基底标高以上0.3m→人工清底→封底格栅安装及喷射混凝土。
项目
允许误差钢架ຫໍສະໝຸດ 向偏差±100mm钢架横向偏差
±50mm
高程偏差
±50mm
垂直度偏差
±2°
保护层厚度偏差
-5mm
钢筋网的网格间距
±10mm
钢筋网搭接长度
±15mm
（5）喷射混凝土验收标准见表8.05
表8.05喷射混凝土验收标准
项目
允许误差
喷层厚度
60%不小于设计厚度且最小厚度不得小于设计厚度的50%
（3）采用预拌混凝土，施工构件尽量工厂化和标准化。
（4）工程弃土（渣）严格执行南昌市建筑垃圾和工程渣土处置管理办法，按照环境卫生管理部门会同公安交通管理部门确定的清运路线，将弃渣交由南昌市渣土管理部门统一处置。
（5）施工固体废弃物不得随意倾倒、堆放，按要求运至指定的地点集中处理。
（6）开挖出的土渣必须用绿网及时覆盖减少工地粉尘的污染。
（2）倒挂井施工至井底时，开挖集水坑，便于排水。
（3）井口应搭设下料平台，平台下接串筒，保证下料顺利。
（4）倒挂井壁施工完成后，及时施工电缆井。
污水处理厂粗格栅井专项施工方案
目录一、工程概况 (1)1.1基本情况 (1)1.2基坑围护设计概况 (1)1.3周边环境 (4)1.4场地条件 (4)1.5工程地质和水文地质情况 (4)二、编制依据 (7)2.1编制依据 (7)2.2编制原则 (8)三、施工总部署 (10)3.1施工目标 (10)3.2施工准备 (10)3.3施工部署 (12)3.4施工平面布置 (13)3.5施工进度计划 (14)四、施工工艺技术 (15)4.1土方开挖施工方案 (15)4.2基坑挂网喷浆施工工艺 (25)4.3钢板桩引孔施工工艺 (27)4.4拉森钢板桩施工工艺 (28)4.5钢围檩施工工艺 (32)4.6降水排水施工方案 (35)4.7基坑监测施工方案 (39)五、安全保证措施 (44)5.1安全生产目标 (44)5.2安全生产责任制 (44)5.3技术保障措施 (45)5.4安全生产管理 (46)5.5基坑支护安全生产措施 (46)5.6施工用电安全 (47)5.7其他安全文明技术措施 (48)六、施工管理及作业人员配备和分工 (50)6.1项目组织结构 (50)6.2项目人员分工及职责 (50)6.3特种作业人员配置与管理 (56)6.4其他作业人员配置与管理 (56)七、验收要求 (57)7.1验收标准 (57)7.2验收程序 (57)7.3验收内容 (58)7.4验收人员 (59)八、应急处置措施 (60)8.1成立应急组织机构 (60)8.2危险源辨识 (63)8.3应急处置措施 (64)8.4应急预案 (67)8.5紧急救援保障措施 (72)一、工程概况1.1基本情况1.2基坑围护设计概况1.2.1设计形式粗格栅及提升泵房剖面图粗格栅及提升泵房平面图1.2.2施工技术设计要求1、围护结构（1）本工程粗格栅及提升泵房基坑支护形式采用拉森Ⅳ型钢板桩+2层双拼H400×400×13×21型钢围檩+2层H400×400×13×21型钢角撑+20cm垫层支撑。
集水坑降水的施工方法
集水坑降水的施工方法发布时间：2021-11-27T03:56:37.581Z 来源：《房地产世界》2021年13期作者：顾丽琼[导读]江阴市水利工程公司江苏江阴214400一、背景技术近年来随着施工技术的发展，建筑基坑不断向下延伸。
地下水位随着基础开挖深度的增加而越来越高，为了在深基坑开挖完成后创造无水的施工环境，深基坑的降排水显得尤为重要。
因此，集水坑有效地降排水是保证基础底板防水及基础工程施工质量的关键。
通常深基坑内的集水坑降排水仅为预埋金属钢套管的施工方法，但端部未加丝堵，在水流较大情况下，造成金属钢套管顶部无法带水焊接封口。
在现有技术中，如专利公开号 CN204690767U 公开了一种用于深基坑的新型集水钢套管，包括钢套管、钢筋格栅和过滤网，钢筋格栅设于钢套管的下端并焊接连接为一体，钢筋格栅的外表面包裹一层密目过滤网。
该实用新型还公开了一种给排水装置，新型集水钢套管的上部的钢套管位于结构混凝土中，新型集水钢套管的下部的钢筋格栅位于结构底板以下的基底中，基底的四周设有引流管，抽水泵置于新型集水钢套管中。
该实用新型的优点在于采用所述集水钢套管和给排水装置，能够提高结构防水和施工质量，缩短了工期和成本。
但所述钢筋格栅需要另外购买或制备，并且需要通过焊接与钢套管连接为一体，费时费力，而且在地下水量较大的情况下无法确保在无水的条件下进行焊接封口，也不能在施工完成后继续进行降排水过程。
二、技术方案为了解决现有技术中存在排水效果差、水流较大时无法带水焊接封口等问题，提供了一种用于集水坑降水的施工方法，包括：防腐防锈处理。
优选地，所述钢套管的预埋深度为 800mm 至 1000mm，所述钢套管的外露高度为 200mm 至 300mm。
优选地，所述钢套管管壁上设置有渗水孔的范围的高度为 300mm 至 500mm，所述渗水孔的直径为 5mm 至 10mm。
优选地，所述钢套管上的侧口距基础底板砼的高度为 100mm 至 150mm，该侧口的直径为 50mm 至 100mm。
民用建筑中集水坑的分类及设置
民用建筑中集水坑的分类及设置本文根据地下室污、废水的不同来源，对建筑地下室的排水种类、常用的排水方式进行了介绍，具体阐述了不同用途地下室集水坑的设置、尺寸、排水泵的选择等。
标签：地下室;集水坑;潜污泵;排水设计地下室排水设计是建筑给排水设计中的重要组成部分，根据地下室污、废水来源，具有下列功能的地坪宜设集水坑;1）汽车或自行车坡道在地下室的入口处[1];2）消防电梯井底旁边：地上建筑发生火灾时，消防用水沿着消防电梯井道、楼梯等流入电梯基坑;3）设备用房排水集水坑：包括湿式报警阀排水、消防水池溢流排水、水泵房事故排水、锅炉房设备废水等[2];4）地下室地面集水坑：此类集水坑很常见，地下车库均应设置用于排地面冲洗废水及火灾时消火栓、自喷等消防系统的消防用水;5）地下室生活排水集水坑：当地下室设置厨房、卫生间、淋浴间或洗衣房等房间时，生活污水需要排出地下室;6）人防集水坑：主要是人防口部洗、消排水及人防时人们的生活排水[3];7）敞开式采光井的下方;8）由于功能需要，有些需要局部下沉的房间。
1 排坡道雨水的集水坑汽车坡道和自行车坡道入口处的敞开面较大，下雨时会有飘雨和沿车道顺流至地下车库的雨水，由于大量雨水涌入地下室可能会造成较大损失，所以在车道上设置2 道或2 道以上的排水沟，首先要在坡道入口处设置雨水沟，防止雨水顺流进入地下室。
此部分被截留的雨水通过重力排至室外雨水檢查井。
其次在坡道转弯平台处设置集水坑。
再次在坡道终点设置雨水沟，将汇集的雨水就近排入集水坑，通过排水泵排至室外雨水检查井。
排除雨水的集水坑一般选用排水量大的潜污泵进行雨水提升，采用双泵轮流启动，可采用消防电源增加排水的安全性。
2 消防电梯集水坑当发生火灾时，灭火过程中会有大量的水流出，以一支水枪流量5L/s计算，10min就有3t水流出，一般灭火过程中，大多用两支水枪同时出水，随着灭火时间的增加，水流量不断增大，虽然电梯口设有挡水板，但要阻止在起火楼层控制水的流向和流量不进入电梯间是不可能的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 / 5
技术交底记录
表C2-1
编 号
01-C2-044
工程名称 博岸名邸工程项目 交底日期
2017-04-02
施工单位 天房建设工程有限公司 分项工程名称 集水坑做法
交底提要
地下西一层集水坑做法的操作工艺、质量标准、成品保护、应注意的问题
一、编制依据：
1、施工图纸
2、标准图集
本工程地下一层集水坑，结构防水板面（-6.500m）以下结构已完成，本交底只针对集
水坑防水板（-6.500m）以上做法。
二、检修孔为预制砼盖板集水坑：
1、集水坑盖板平面示意图：
2、集水坑剖面示意图：
2 / 5
3、集水坑主板盖及口部配筋图：
4、检修孔预制盖板厚度及配筋：
要求预制盖板厚度100mm，且面层砼原浆压光（一次成活）。配筋如图：
3 / 5
三、检修孔为不锈钢盖板集水坑：
1、平面图：
平面图同检修孔为钢筋砼集水坑示意图（详二，1）
2、剖面图：
3、集水坑主板盖及口部配筋图：
配筋同检修孔为钢筋砼盖板集水坑主盖板，注意口部钢筋放样略作调整，具体参见
（二，3。）
4、不锈钢格栅加工大样：
不锈钢格栅长宽尺寸按各集水坑平面尺寸，高度按35mm，大样如图所示：
4 / 5
不锈钢格栅大样
5、不锈钢格栅口部做法：
口部详图如下：
5 / 5
审核人（签字）： 交底人（签字）： 接收交底人（签字）：
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
口部埋件详图如下：
