土工格栅施工技术交底
土工格栅施工技术交底
年月日工程名称人民路（淮海路-328国道）改造工程分部工程路面工程分项工程名称透层油、粘层油、碎石封层交底内容人民路（淮海路-328国道）改造工程1、施工工艺及方法自粘式土工格栅施工工序为：层底表面清扫→划线→喷洒粘结料→铺自粘式土工格栅→保养维护→铺筑新路面。
（1）层底表面清扫①在喷洒粘结料前，应将底层表面清扫干净。
②保持工作面无水分，雨后必须待路面干燥后方可施工。
③喷洒粘结料前应使新半刚性基层表面保持长度不小于200m的施工段。
（2）测量、划线①在经监理工程师验收合格的底面上，对照拼接缝或裂缝标识确定拼接缝或裂缝位置。
②按拟铺设的自粘式土工格栅宽度在拼接缝或裂缝两侧定好基准线，并用石灰或粉笔划线作为铺设自粘式土工格栅的依据。
对于横向裂缝，保证裂缝两侧的布宽≥0.75m；对于纵向拼接缝或纵向裂缝，保证布宽为1.8-2.0m，拼接缝或裂缝居中。
（3）喷洒粘结料①在铺设设备就位后，将支架上的自粘式土工格栅摆正，使自粘式土工格栅卷轴垂直与拼接缝或裂缝。
②在底面划线范围内用沥青喷洒车洒布热粘结料，喷洒粘结料的横向范围要比自粘式土工格栅宽5-10cm。
③洒布热粘结料时，施工温度应在5℃以上，热粘结料最佳温度应保持在165-175℃。
④洒布热粘结料时要喷洒均匀，计量准确，用量为0.8-1.0kg/m2。
（4）自粘式土工格栅的铺设与搭接①待热粘结料完全渗透底面后且在粘结料仍呈液体状态时，立即采用自粘式土工格栅铺设设备进行自粘式土工格栅铺设施工，不得使沥青喷洒车与自粘式土工格栅铺设设备距离过远。
②使用牵引车或安装卡车上的框架来铺设自粘式土工格栅时应保持车速平稳均匀，不得忽快忽慢，并及时人工进行调整，以达到铺设平滑的目的。
交底单位接收单位交底人接收人年月日工程名称人民路（淮海路-328国道）改造工程分部工程路面工程分项工程名称透层油、粘层油、碎石封层交底内容（接上页）③铺设设备配置涂刷和铁碾子，以保证铺设自粘式土工格栅时能及时将其压实在粘结料上；若铺设时发生褶皱或打折现象，应当及时用工具刀切开褶皱部位，然后在铺设方向上再搭接起来，用粘结料胶结并压实，以保证自粘式土工格栅与粘结料的良好粘结。
土工垫及土工格栅铺设施工技术交底
土工垫及土工格栅铺设施工技术交底施工技术交底交底编号：单位工程名称施工队伍分部工程名称堤身防护工程施工内容抛石护脚主持人/交底人时间/地点施工现场施工技术交底记录：1、设计要求：（1）概况抛石护脚工程作为堤防底部临水面防护，起到隔水、防护、稳固堤身、为后续临水面干砌石亲水平台、生态护坡等施工提供施工平台与支撑，作用巨大，关系后续施工质量。
抛石厚度在1.5m～2m，宽度在约25m，基面敷设多功能土工垫和双向土工格栅各一层，迎水面抛石坡比为1：5（局部为1：3），抛石顶标高在+1.5m。
（2）交底范围本次交底仅针对功能土工垫和双向土工格栅的连接与铺设进行工艺交底。
（3）材料要求A）.NRG多功能土工垫是加筋土工格栅与土工布复合而成，要求抗拉强度不小于50KN/m，平均顶破力不小于2.5KN。
B).土工格栅材料为聚丙烯双向土工格栅，纵/横向抗拉强度为50KN/m，尺寸规格为TGSG5050，双向土工格栅连接部位应采用等强度连接，即连接部位强度不低于网面抗拉强度。
2、施工工序和方法：2.1施工准备（1）测量定位由项目部负责进行铺设起点与止点的定位，施工队伍在指定的区域进行铺设。
（ 2）施工用电施工现场若需用电，由施工队伍协助项目部电工进行接引，并由施工队伍做好施工用电保护工作。
（3）人材机原材料（不包括辅材）、设备由项目部负责组织进场，人员配备应按项目部要求配置到位。
（4）其它堤表清理：土工垫及土工格栅铺设前，铺设范围内的腐殖土、草皮、树根、杂填土、淤泥、表层碎石、及杂质等用挖掘机清除，并用人工配合清理，人工配合清除厚度为20cm。
2.2 施工工艺（1）NRG多功能土工垫铺设NRG多功能土工垫铺筑为沿横向垂直于线路方向铺筑，铺筑方式为人工滚铺。
NRG多功能土工垫需在岸上先进行拼接，形成约宽20m （为4卷多功能土工垫拼接而成，单卷土工垫宽度为4～6m），长约28m（为抛石基面宽度，单卷土工垫长为50m）的整块土工垫进行滚动铺筑。
土工格栅技术交底
（1）、当沟塘顶面标高距路床顶标高H＞100cm时，在原地面以上20cm处骑缝设置一层土工格栅（宽4m，缝两边各2m）。
（2）、当沟塘顶面标高距路床顶标高H≤100cm时，在路床顶以下100cm处骑缝设置一层土工格栅（宽4m，缝两边各2m）。
（3）、当主线和已有大道交叉处老路基拼接时，在中部填料93区上铺设一层单向土工格栅，土工格栅伸向老路基至台阶根部，直至新路基坡脚处。若H＞2m（H为路肩外边缘标高与清表后地面标高之差），则在路基以下20cm处需骑缝加设一层单向土工格栅（2m宽）。
（4）、土工格栅铺筑后应及时填土（暴露时间不应超过48h），格栅上的第一层填土
（5）、土工格栅上铺筑是灰土时，须采用场外拌合法施工。
如有疑问请与项目部工程部及时联系。
交底人
复核人
接底人
日 期
施工技术交底
工程名称
交底编号
交底项目
土工格栅技术交底
交底里程
交底内容：
1.土工格栅材料性能要求：采用4m宽的双向土工格栅，长度按沟塘长度截取，拉伸强度≥30KN/m，横向屈服伸长率≤16%，纵向≥15KN/m。2%伸长率时拉伸力横向≥13KN/m，纵向≥11KN/m，5%伸长率时拉伸力横向≥15 KN /m，纵向≥15 KN /m。
3.土工格栅的施工要求及注意事项
（1）、铺设土工格栅的土层表面应平整，表面严禁有碎块石等坚硬凸出物；在距土工格栅8cm以内的路基填料其最大粒径不得大于6cm。
（2）、土工格栅的搭接应牢固，在受力方向上连接处的强度不得低于材料设计抗拉强度，且搭接长度不应小于20cm。
（3）、土工格栅不允许有褶皱，应人工拉紧并采用插钉等措施固定土工格栅于填土层表面。
土工格栅施工技术交底
编号：
单位工程名称
路基工程
交底部位
土工格珊
施工单位
中铁一局西平铁路第三项目部
交底时间
交底内容：
土工格栅施工
1、铺设位置：
1）、路基里程部位：DK238+120～DK239+245左右侧边坡基床表层以下水平铺设2.5米的双向土工格栅，竖向间距0.6米，极限抗拉强度不小于25KN/m，均须横向加铺土工格栅。
2）、横向半填半挖：当地面线与路槽底部交于填方半幅时，挖方路基从路床顶向下超挖80cm回填碎石土压实；当横向10m长范围内填方高度大于5m时，除作上述处理外，超挖回填底部以下连续铺设三层双向土工格栅，土工格栅垂直间距60cm。
3）、纵向半填半挖：从填挖交界至挖方侧纵方向10m范围内超ቤተ መጻሕፍቲ ባይዱ80cm回填碎石土压实；从填挖交界至填方侧纵向10m范围内填筑碎石土压实，碎石土按1：1.5放坡，并开挖成2m宽内倾4%横坡的台阶；当填方段纵向10m范围内高差大于5m时，除作上述处理外，超挖回填底部以下铺设3层双向土工格栅，格栅垂直间距50cm。
（3）土工格栅铺设后及时填筑填料，避免阳光长时间直接照射。
交底人
复核人
接底人
锥坡浆砌片石计算公式
锥坡计算采用正交公式，外锥-内锥
V=π/12*m*n*（H3-H03）
t片石厚度
H:锥坡高度
H0:内锥高度=H-(α0+β0)/t/2
m、n为两个方向的坡度
α0=（1+m2）0.5/m
β0=（1+n2）0.5/n
2、技术措施
(1)土工格栅铺设时拉紧不得有褶皱，接头间必须绑扎粘牢，连接强度不得低于其容许抗拉强度。保持土工布的整体性，当采用搭接法连接时，搭接长度保持在50cm之内；采用缝接法时，缝接宽度应不小于5cm；采用粘结法时，粘结宽度不应小于5cm。
铺设土工格栅施工的技术交底
铺设土工格栅技术交底为确保路基填筑施工质量，减少路基沉降差，根据绥北高速公路达到一流质量标准的要求，新建路基在路槽下２０㎝、８０㎝处增设两层双向拉伸土工格栅,填挖结合部在填挖交界前后各１０M范围内，路面底面以下４０㎝和８０㎝处增设两层双向拉伸土工格栅，在新旧路基衔接处路基填挖高度，在路槽底面下８０㎝处及其下４０㎝处，桥头两侧采用水泥搅拌桩地基处理，顶部设置砂垫层及铺设土工格栅。
现对土工格栅的施工做如下规定，要求各驻地办及施工单位严格执行。
1、在施工前承包人应将拟用的土工格栅进行相关试验，其各项指标应符合《土工合成材料塑料土工格栅》GB T 17689-2008国家标准和有关设计图纸规定，并经监理批准同意后方可使用。
2、在土工格栅铺设之前，要保证路基顶面平整，表面严禁有碎、块石等坚硬凸出物，路堤填料最大粒径不得大于6cm。
路基的压实度、纵坡、横坡、宽度、标高要满足设计要求。
3、土工格栅应严格按照设计施工图纸要求的位置进行铺设。
施工前对施工人员进行技术交底,增强施工人员的质量意识和责任意识。
4、土工格栅的铺设应用人工拉紧，张力为60KN/ｍ×5%=3KN/ｍ，使之平整、均匀、紧贴下承层，不允许有褶皱，可采用U形钉等固定于填土层表面。
沿路基横向必须按整幅设计宽度进行铺设，纵向、横向搭接处要密贴、牢固，不允许有翘曲现象，其纵向搭接长度不小于50cm，横向搭接长度不得小于30㎝.5、U形钉固定成正三角形，间距不可超过80㎝，搭接处用钢丝Z字形织布，间距不可超过30㎝。
6、杜绝车辆、机械在已铺设好并张紧定位的土工格栅上直接碾压，现场施工中发现土工格栅有任何破损、老化、污染的不允许使用。
7、土工格栅的回填采用铲车或挖掘机来完成。
将备用土均匀撒布在土工格栅上,并用推土机和平地机找平。
路基压实厚度不得超过30cm ,并保证土工格栅不外露。
机械的施工方向与土工格栅搭接顺茬方向一致,以保证土工格栅不被机械迎茬卷起土工格栅的填土应尽量使其一次性成型,在回填前对填土的含水量进行检测,避免含水量过大而返工处理时造成土工格栅的破坏。

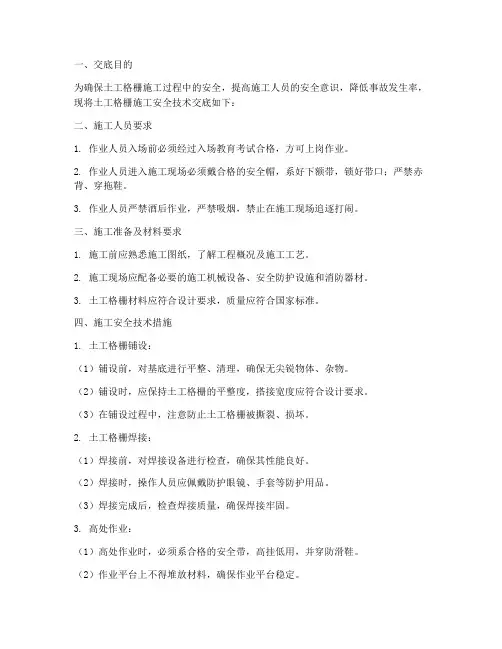

土工格栅施工安全技术交底模板
一、交底目的为确保土工格栅施工过程中的安全，提高施工人员的安全意识，降低事故发生率，现将土工格栅施工安全技术交底如下：二、施工人员要求1. 作业人员入场前必须经过入场教育考试合格，方可上岗作业。
2. 作业人员进入施工现场必须戴合格的安全帽，系好下额带，锁好带口；严禁赤背、穿拖鞋。
3. 作业人员严禁酒后作业，严禁吸烟，禁止在施工现场追逐打闹。
三、施工准备及材料要求1. 施工前应熟悉施工图纸，了解工程概况及施工工艺。
2. 施工现场应配备必要的施工机械设备、安全防护设施和消防器材。
3. 土工格栅材料应符合设计要求，质量应符合国家标准。
四、施工安全技术措施1. 土工格栅铺设：（1）铺设前，对基底进行平整、清理，确保无尖锐物体、杂物。
（2）铺设时，应保持土工格栅的平整度，搭接宽度应符合设计要求。
（3）在铺设过程中，注意防止土工格栅被撕裂、损坏。
2. 土工格栅焊接：（1）焊接前，对焊接设备进行检查，确保其性能良好。
（2）焊接时，操作人员应佩戴防护眼镜、手套等防护用品。
（3）焊接完成后，检查焊接质量，确保焊接牢固。
3. 高处作业：（1）高处作业时，必须系合格的安全带，高挂低用，并穿防滑鞋。
（2）作业平台上不得堆放材料，确保作业平台稳定。
（3）作业过程中，不得擅自离开作业平台，确保安全。
4. 电动工具及电气设备：（1）施工中使用的电动工具及电气设备，均应符合国家现行标准。
（2）电动工具及电气设备的安装必须由专业电工完成。
（3）使用电动工具及电气设备时，应注意绝缘、接地，防止触电事故发生。
5. 脚手架搭设：（1）脚手架搭设应符合现行地方标准，确保脚手架的稳定性。
（2）脚手架上置物重量不得超过规定荷载，脚手板应固定。
（3）高处作业时，注意防止坠落。
五、施工注意事项1. 施工过程中，应密切注意天气变化，如遇恶劣天气，应暂停施工。
2. 施工现场应保持整洁，不得乱扔垃圾、杂物。
3. 施工过程中，发现安全隐患，应立即上报并采取措施进行处理。
土工格栅安全技术交底
土工格栅的主要的施工质量控制要点有：基层面的平整度、土工格栅铺设的的平整度、搭接的质量
要求、锚固的质量等。
土工格栅不能久置太阳爆晒，铺设完毕应及时填筑路基。
铺设土工格栅时严禁一切机械设备在已铺设的土工格栅上碾压。
土工格栅施工的实测项目
项次
检查项 目
规定值或允许偏差
检查方法和频率
3、人工铺设土工格栅：垂直路堤轴线方向铺设，长度按设计要求裁制，一般不宜有拼接缝。
如土工格栅长度不够，搭接不宜小于1个方格，且不小于30cm，纵向搭接重叠度不小于30cm，搭接 处均以细尼龙绳进行绑扎牢固。铺设时人工尽量要拉紧，不允许有褶皱、扭曲或坑洼的现象，以“U” 形钢钉或竹签纵、横方向每隔2m定位，并固定于填筑土面上，以防填筑施工时发生移动。土工格栅 的铺设宽度，每边应宽出2.5m作为锚固长度，填筑层完工后，在边部土工格栅折回铺设的宽度满足 设计不小2.0m的要求。即锚固长度不小于2m。
2、技术准备：熟悉设计图纸；计算施工参数和测量放线。
3、施工便道保持畅通。
二、施工方法
1、下部基面质量要求：土工格栅下部基面应平整，其上下层填料无刺坏土工格栅的杂物。
2、测量放线：根据设计资料，将路线的中线桩和两边边桩每20米各放样于实地，用于控制土 工格栅的施工宽度和施工的外观质量。为防纵向歪斜现象，先按幅宽在铺设层划出白线或挂线。
3.各种机械的操作均要持证上岗。
4.做好现场的交通管制工作。
5.施工现场严禁穿拖鞋、背心等，严禁非施工人员进入施工现场。
6.施工便道灰尘大，要采取除尘措施，洒水使便道保持湿润。
参加人
员会签
交底人
接受人
时间：
记录人：复核人：
土工格栅施工技术交底
年月 日
±５０mｍ
三、注意事项
１、土工格栅铺设后，严禁直接碾压，严禁运输、碾压机械直接在土工格栅上行走。
2、土工格栅铺设好后应按设计要求铺回折段,并及时用砂覆盖.
３、土工格栅铺设后,应及时填土覆盖,待上覆土后可采用轻型碾压机械压实。
四、安全、环保、文明施工
1、大型机械驾驶员，必须持证上岗且严格按照操作规程，在边坡、沟边高填方段作业时,应与边缘保持一定的距离。
２、多机在同一作业面施工，前后两机应保持一定的距离．
3、夜间进行作业时，施工段应有充分照明设施。
4、进入作业区必须按标准戴好安全帽,穿戴好劳动保护用品。
5、各种机械、工具必须有结合实际的操作规程.
6、加强对全体施工人员的文明施工教育，创建文明工地。
交底单位
工程技术部
交底人
审核/
批准人
接收单位
接收人/
技 术 交 底 记 录
工程名称
新建德龙烟线铁路德大段
交底类别
基床以下路堤一般路堤
土工格栅施工
技术交底内容及要求：
一、施工准备
1、本工程段采用双向土工格栅，材料进场时,应逐批检查出厂检验单、产品合格证及材料性能报告单，抽样检验其主要物理力学性能指标.
2、材料运至工地后应分批整齐堆放在料棚（库)内,防止日晒雨淋,并保持料棚通风干燥。
５、土工格栅纵向搭接长度不小于3０cm, 并沿路基横向对土工格栅搭接处每隔1米用８号铁丝进行穿插,搭接处用钉子固定。
６、为便于拱型骨架施工几防止格栅外露,其外缘距边坡应保持０。4米的距离
7土工格栅的铺设允许偏差见下表
土工格栅铺设允许偏差
序号
项目
允许偏差
1
铺设范围
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7.回填高度要按设计图规定施工，盖板涵台在预制盖板板未吊装前，不允许填过允许回填高度。
8.每层回填都要做压实度检验，压实度检验记录必须和填筑高度相等，并保证符合技术规范要求。
附件：
附件1：桥涵台背处理工程数量表；附件二：桥涵台背路基处理设计图Ⅰ
施工技术交底
工程名称
S203(迎宾大道）南延工程02标
部位名称
路基工程（K3+384~K9+000）
工序名称
双向钢塑土工格栅施工ห้องสมุดไป่ตู้
交底日期
年月日
交底单位
总工室
交底人
职务
副总工
本项目沿线地质、地形较为复杂，全线处于微丘地带，岗地、水田、旱地交错。造成纵横向填挖交接处及较多，且挖方有石质挖方段和土质挖方段。为了减少填挖交界处及特殊路基处理段落的差异沉降，对纵横向填挖交界处及特殊路基处理段落的地基进行土工合成材料（双向钢塑土工格栅）处理。鉴于目前我标段土工格栅施工已有部分具备施工条件，为规范化土工格栅施工，现下发本技术交底。
在盖板涵、箱涵台背两侧以底部向后长3m，后按1:1.5坡率2m长开挖台阶到顶面范围内分层回填进行压实，使用机械回填，涵台身部分先用高速液压强夯机实填好后，才用机械进行大面积回填。
涵洞及其他结构物的填筑，在隐蔽工程检查合格后分层回填。
回填前需依据按照设计要求的回填厚度，把回填层数厚度用红色油漆进行标示。盖板涵、箱涵回填厚度见附件1桥涵台背处理工程数量表，圆管涵从基础顶到涵身顶做为标示位置。
3、压实
桥台背后、涵洞两侧与顶部、锥坡等构造物背后的填筑均应分层压实、分层检查，涵洞两侧的填筑与压实和桥台背后与锥坡的填土及压实应对称或同时进行。
压实尽量采用大型的振动压路机，大型机械无法操作的地方，用小型夯实机具进行夯实。
但涵顶填土50cm内应采用轻型静载压路机压实,以达到规定的压实度为准。
4、回填的检测
检查频率按路基施工规范的要求进行检查，每50m2检验1点，不足50m2时至少检验1点，每点都应合格。根据现场实际情况,采用灌砂法进行检验。桥台、涵身背后和涵洞顶部的填土压实度标准，从填方基底或涵洞顶至路床顶面为不小于96%。
三、质量控制要点
1.回填应分层填筑，根据压实机型，一般控制在每层填厚不大于15厘米，分层填筑应尽量保证摊铺厚度均匀、平顺。在雨季回填时，填筑面应做成3%～4%的坡度，以利于排水。
根据设计要求盖板涵及箱涵回填采用石灰土回填，严格控制其灰剂量（5%石灰土）。在现场将石灰土拌合好后，并对其进行灰剂量检测，如合格则可用于台背回填。
为保证涵洞质量，涵顶填土未达到1m前，禁止一切车辆机械碾压涵顶如果涵顶设计填土高度不足1m，应临时填5～7m宽厚1m以上的便道作为行车便道。回填工作安排在隐蔽工程验收合格后进行，一般在结构物的强度达到75%之后进行回填，箱涵要在砼强度达到100%后才能回填。
附件3：圆管涵台背回填示意图
接受交底人
2、台背填筑施工
（1）台背填土必须对称、分层夯实,严格控制填土速率,两台后填土高差不大于50cm。每层填筑压实厚度不大于15cm。
（2）回填范围
桥台、箱涵、盖板涵见附件2桥涵台背路基处理设计图Ⅰ，圆管涵见附件3圆管涵台背回填示意图。
（3）填筑厚度控制
从基础顶面开始，把每层填筑的厚度在台背壁上划出标线，注明层数，并以此为参照物进行每层的施工。
1、工程概况
本合同段在陡坡路堤、填挖交界处和特殊路基处理等段落设置双向土工格栅，其中陡坡路堤、填挖交界处设置双向钢塑土工格栅30824㎡、回填3%灰土4842m³、砂砾石24552m³，特殊路基处理段设置双向钢塑土工格栅101625㎡。
二、施工方案
1、施工准备
台背填筑在涵洞完成后，当砼强度达到设计标号时开始施工，涵洞两侧及涵顶对称进行填筑，盖板涵台背填筑在盖板安装完成后进行。
2.构造物的回填应遵照两边对称原则。并做到在基本相同的标高上进行，防止不均匀回填造成对构造物的损坏。
3.基坑的回填，应在排干积水的情况下作业，回填工作应得到监理工程师的同意。靠路基的坡度应当挖成台阶，以便于保证回填质量。
4.回填前，先与断面上划分回填层次，确定检测频率，填写检测记录。
5.填筑时要设专人负责。
