铝格栅技术交底
技术交底记录(铝格栅吊顶)
技术负责人
交底人
接受交底人
注：本记录一式两份，一份交接受交底人，一份存档。
2、金属格棚的组装在地面预拼装成片，用弹簧片卡在主龙骨相连接，逐片安装，大面调平，吊顶起拱高度为房间跨度1/200~1/300为宜。
3、当喷淋下喷头或灯具与格栅条位置发生冲突重合时，须采取截切4倍小方格面积，与方格下沿边齐上移3mm的位置，补装12mm玻镁板，外刷与金属格栅同色的饰面漆，安装下喷头或灯具。
4、当机电设备位置需安装检修口时，按设计预留位置及尺寸，整体切割金属格棚架，内、外周边加装同颜色L型边角收边收口，上部加横条卡位安装。
质量标准:
1、格棚表面无翘曲、折裂、变形等缺陷，安装整齐划一，颜色一致，边骨安装顺直，拼Байду номын сангаас紧密。
2、灯具、烟感、下喷头安装位置准确，表面收口细致；检修口开启自如，收边大小一致，高度与整体吊顶相吻合。
技术交底记录
工程名称
施工单位
分部工程
天花工程
施工图版本
分项工艺名称
铝格栅吊顶
交底日期
交底内容：
施工流程：放线定位→下喷管安装→吊杆、边龙骨制安→金属格栅组装→格栅吊装→整体调平→灯具、喷淋、烟感、检修口等基层制安→格棚表面调平、校准
铝板施工示意图
面板安装示意图
重点说明：
1、金属格棚吊顶安装前，须在喷淋下喷口位置通线定出精准位置，在各类机电设备安装完成后，方可进入吊顶安装工序。
道路_工格栅安全技术交底模板
一、交底目的为确保道路工程格栅施工过程中的安全，预防事故发生，提高施工人员的安全意识，现将道路工程格栅施工的安全技术要求进行交底。
二、交底对象所有参与道路工程格栅施工的施工人员、管理人员及监理人员。
三、交底内容1. 格栅材料及设备安全要求（1）格栅材料应选用符合国家标准的产品，确保材料质量。
（2）施工前，对格栅设备进行严格检查，确保设备运行正常。
（3）施工过程中，禁止使用损坏或存在安全隐患的格栅材料及设备。
2. 施工现场安全管理（1）施工现场应设立明显的警示标志，禁止无关人员进入施工区域。
（2）施工人员应佩戴安全帽、安全带等个人防护用品。
（3）施工现场应保持整洁，施工材料堆放整齐，不得占用消防通道。
3. 施工工艺及操作规范（1）施工前，对施工人员进行技术交底，确保施工人员了解施工工艺及操作规范。
（2）施工过程中，严格按照施工图纸及规范要求进行施工。
（3）格栅安装过程中，注意格栅板与基础之间的连接，确保连接牢固。
4. 高处作业安全要求（1）高处作业人员必须佩戴安全带，安全带应连接在可靠的固定点上。
（2）高处作业平台应设置防护栏杆，确保作业人员安全。
（3）高处作业时，严禁操作人员站在格栅板边缘，防止坠落。
5. 交通安全管理（1）施工期间，施工现场周边设置安全警示标志，提醒过往车辆注意。
（2）施工车辆行驶速度不得超过规定速度，确保行车安全。
（3）施工路段设置临时交通管制措施，确保交通秩序。
6. 火灾及应急救援（1）施工现场应配备消防器材，并定期检查，确保消防器材完好。
（2）施工人员应掌握消防器材的使用方法，学会灭火技能。
（3）施工现场发生火灾时，立即启动应急救援预案，确保人员安全。
四、交底人及接受人交底人：项目技术负责人接受人：所有参与道路工程格栅施工的施工人员、管理人员及监理人员五、交底时间[填写具体日期]六、注意事项1. 施工人员应认真阅读本安全技术交底，了解施工过程中的安全要求。
2. 施工过程中，如发现安全隐患，应立即停止施工，并及时上报。
铝合金格栅安全技术交底模板
一、交底目的为确保铝合金格栅施工过程中的安全，防止安全事故的发生，特制定本安全技术交底。
二、交底内容1. 作业人员要求1.1 作业人员必须经过专业培训，具备铝合金格栅施工的相关知识和技能。
1.2 作业人员入场前必须经过入场教育考试，合格后方可上岗作业。
1.3 作业人员应遵守施工现场的各项规章制度，服从现场管理。
2. 安全防护措施2.1 作业人员进入施工现场必须佩戴合格的安全帽，系好下额带，锁好带口；严禁赤背、穿拖鞋。
2.2 作业人员严禁酒后作业，严禁吸烟，禁止在施工现场追逐打闹。
2.3 高处作业时（2米以上），必须系合格的安全带，系挂牢固，高挂低用，应穿防滑鞋，应把手头工具放在工具袋内。
2.4 使用电动工具及电气设备时，应符合国家现行标准《施工现场临时用电安全技术规范》JGJ46--2005的规定；安装必须由专业电工完成。
3. 施工现场安全3.1 脚手架搭设应符合现行地方标准。
脚手架上置物重量不得超过规定荷载，脚手板应固定，探头板长度不得大于15CM。
3.2 施工中使用的各种工具（高梯、条凳等）、机具应符合相关规定要求，利于操作，确保安全。
3.3 在高处作业时，上面的材料码放必须平稳可靠，工具不得乱放，应放入工具袋内。
4. 铝合金格栅施工注意事项4.1 施工前，应检查铝合金格栅材料的质量，确保符合设计要求。
4.2 施工过程中，应严格按照施工图纸和施工工艺进行操作。
4.3 在切割、打磨、焊接等操作时，应采取相应的防护措施，如佩戴防护眼镜、口罩等。
4.4 使用电、气焊等明火作业时，应清除周围及焊渣溅落区的可燃物，并设专人监护。
5. 环境保护与废弃物处理5.1 施工过程中，应采取有效措施，减少对环境的污染。
5.2 废弃物应按照相关规定进行处理，不得随意丢弃。
三、交底时间本安全技术交底自发布之日起，所有参与铝合金格栅施工的作业人员必须认真学习并严格遵守。
四、附则1. 本安全技术交底由项目经理负责组织实施。
铝格栅吊顶安全技术交底模板
一、工程概况1. 工程名称：__________工程2. 工程地点：__________3. 施工单位：__________4. 施工日期：__________二、施工内容1. 施工部位：__________2. 施工方法：采用铝格栅吊顶，使用龙骨、铝格栅等材料。
3. 施工要求：确保吊顶安装牢固、美观、安全。
三、安全技术交底1. 施工人员要求（1）所有参与铝格栅吊顶施工的施工人员必须经过专业培训，掌握铝格栅吊顶施工技术及安全操作规程。
（2）施工人员必须持证上岗，严禁无证上岗。
2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
（2）施工现场应保持整洁，施工材料堆放整齐，不得随意堆放杂物。
（3）施工现场应配备必要的安全防护设施，如安全网、防护栏杆等。
3. 施工操作安全要点（1）施工前，应对施工人员进行安全教育和培训，确保其了解施工过程中的安全风险。
（2）施工过程中，应严格按照施工方案和操作规程进行操作。
（3）施工人员应正确佩戴个人防护用品，如安全帽、安全带、防尘口罩等。
（4）在施工过程中，严禁酒后作业、疲劳作业、带病作业。
4. 龙骨安装安全要点（1）龙骨安装前，应检查龙骨材料的质量，确保符合设计要求。
（2）龙骨安装时，应采用水平尺、垂直尺等工具，确保龙骨安装平整、垂直。
（3）龙骨安装过程中，应防止龙骨脱落，必要时采取固定措施。
5. 铝格栅安装安全要点（1）铝格栅安装前，应检查铝格栅的质量，确保符合设计要求。
（2）铝格栅安装时，应采用专用工具，确保铝格栅安装牢固、平整。
（3）铝格栅安装过程中，应防止铝格栅脱落，必要时采取固定措施。
6. 高空作业安全要点（1）高空作业人员必须经过专业培训，掌握高空作业安全操作规程。
（2）高空作业人员应正确佩戴安全带，安全带应固定在可靠位置。
（3）高空作业过程中，应使用安全绳、安全网等安全防护设施。
四、应急预案1. 发生人员伤害事故时，应立即停止施工，组织人员进行抢救，并及时报告相关部门。
铝格栅安装技术交底
5.4中小型机具必须经检验合格，履行验收手续后方可使用。同时应由专门人员使用操作并负责维修保养。必须建立中小型机具的安全操作制度，并将安全操作制度牌挂在机具旁明显处。
1施工准备
1.1材料准备
轻钢龙骨（主龙骨C38*12*1.0）、配件、吊杆、膨胀螺栓、铝格栅（0.5mm厚）等，进场检验合格且是否有出厂合格证及材料质量证明。
1.2机具准备
电动工具：无齿锯、手枪钻、台钻、冲击电锤、
手动工具：拉铆枪、钳子、螺丝刀、扳子、钢尺、钢水平尺、线坠等。
1.3作业条件
1.3.1在所要吊顶的范围内，机电安装均已施工完毕，各种管线均已试压合格，且已经过隐蔽验收。
3.1.2轻钢骨架的吊杆，龙骨安装必须位置正确，连接牢固，无松动。
3.1.3格栅无翘曲、折裂、变形等缺陷，安装必须整齐。
3.2一般项目
3.2.1整面轻钢骨架应顺直、无弯曲、无变形；吊挂件、连接件应符合产品组合的要求。
3.2.2格栅表面平正、洁净、颜色一致，无污染，等缺陷。
3.2.3允许偏差
铝格栅吊顶工程允许偏差及检验方法
序号
项类
项目
允许偏差（mm）
检验方法
格栅
1
龙骨
龙骨间距
2
尺量检查
2
龙骨平直
3
尺量检查
3
起拱高度
±10
拉线尺量
4
龙骨四周水平
±5
尺量或水准仪检查
5
铝格栅
表面平整
2
用2m靠尺检查
6
接缝平直

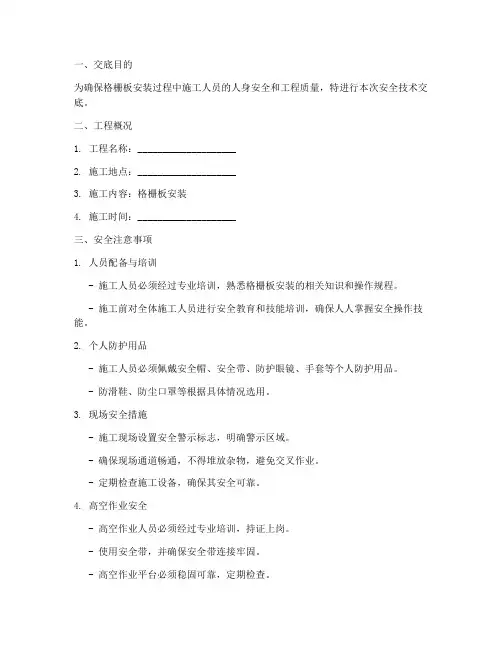

格栅板安装安全技术交底模板
一、交底目的为确保格栅板安装过程中施工人员的人身安全和工程质量，特进行本次安全技术交底。
二、工程概况1. 工程名称：____________________2. 施工地点：____________________3. 施工内容：格栅板安装4. 施工时间：____________________三、安全注意事项1. 人员配备与培训- 施工人员必须经过专业培训，熟悉格栅板安装的相关知识和操作规程。
- 施工前对全体施工人员进行安全教育和技能培训，确保人人掌握安全操作技能。
2. 个人防护用品- 施工人员必须佩戴安全帽、安全带、防护眼镜、手套等个人防护用品。
- 防滑鞋、防尘口罩等根据具体情况选用。
3. 现场安全措施- 施工现场设置安全警示标志，明确警示区域。
- 确保现场通道畅通，不得堆放杂物，避免交叉作业。
- 定期检查施工设备，确保其安全可靠。
4. 高空作业安全- 高空作业人员必须经过专业培训，持证上岗。
- 使用安全带，并确保安全带连接牢固。
- 高空作业平台必须稳固可靠，定期检查。
5. 电气安全- 电气设备必须符合安全标准，定期检查和维护。
- 高压线路附近作业时，必须采取隔离措施，防止触电事故。
6. 材料与工具安全- 格栅板等材料堆放整齐，不得超高堆放，防止倒塌。
- 电动工具等设备使用前必须检查，确保无损坏。
四、操作规程1. 准备工作- 检查施工图纸，了解设计要求。
- 准备好所需工具和材料，确保齐全。
2. 安装步骤- 根据设计要求，确定格栅板的位置和尺寸。
- 使用水平尺和直角尺校准格栅板，确保平整度。
- 使用螺丝刀、扳手等工具固定格栅板，确保连接牢固。
3. 检查与验收- 安装完成后，对格栅板进行检查，确保无松动、变形等情况。
- 验收合格后，填写验收记录。
五、应急措施1. 触电事故- 立即切断电源，使用绝缘物品将触电者移至安全地点。
- 对触电者进行心肺复苏等急救措施，并立即拨打急救电话。
2. 高处坠落- 立即采取措施阻止坠落，对坠落者进行急救。
铝格栅安装安全技术交底模板
一、工程概况1. 工程名称：XXX工程2. 工程地点：XXX3. 工程规模：XXX4. 施工单位：XXX二、铝格栅安装安全技术交底1. 安全生产责任制（1）项目负责人应明确安全生产责任制，将安全生产责任落实到每一个施工人员。
（2）施工单位应设立安全生产管理机构，负责施工现场的安全管理工作。
2. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
（2）施工现场应设置安全通道，确保施工人员通行安全。
（3）施工现场应定期进行安全检查，发现问题及时整改。
3. 铝格栅安装施工安全注意事项（1）施工人员应穿戴符合规定的安全防护用品，如安全帽、安全带、防护眼镜等。
（2）施工前，应对铝格栅进行验收，确保其质量合格。
（3）施工过程中，应遵循以下步骤：a. 检查安装位置，确保符合设计要求。
b. 清理安装位置，确保无杂物。
c. 按照图纸要求，安装铝格栅。
d. 检查安装质量，确保符合设计要求。
4. 铝格栅安装施工过程中的安全风险及预防措施（1）安全风险：a. 高处坠落：施工人员在高处作业时，存在坠落风险。
b. 机械伤害：施工过程中，使用电动工具时，存在机械伤害风险。
c. 火灾爆炸：施工现场存在易燃易爆物品，存在火灾爆炸风险。
（2）预防措施：a. 高处坠落：i. 在高处作业时，施工人员必须佩戴安全带，并确保安全带正确使用。
ii. 设置安全防护栏杆，确保施工人员在高处作业时的安全。
b. 机械伤害：i. 使用电动工具时，确保工具处于良好状态，并严格按照操作规程进行操作。
ii. 严禁酒后操作电动工具。
c. 火灾爆炸：i. 禁止在施工现场吸烟、使用明火。
ii. 定期检查施工现场的消防设施，确保其完好。
5. 施工现场急救措施（1）施工人员应掌握基本的急救知识，如心肺复苏、止血等。
（2）施工现场应配备急救箱，并定期检查急救药品和器械。
（3）施工现场应设置明显的急救通道，确保受伤人员能够及时得到救治。
三、施工总结1. 施工过程中，应严格按照安全技术交底要求进行施工，确保施工安全。
格栅吊顶技术交底
格栅吊顶技术交底一、工程概述本次格栅吊顶工程旨在为_____（具体空间名称）提供美观、实用且符合相关规范要求的吊顶装饰。
格栅吊顶具有良好的通风性、透光性和装饰性，能够有效提升空间的整体品质。
二、施工准备1、材料准备格栅：选用符合设计要求的铝合金或其他材质的格栅，规格、型号、颜色应统一，表面应平整、无划痕、无变形。
龙骨：主龙骨、副龙骨应选用轻钢龙骨或铝合金龙骨，规格、型号应符合设计要求，龙骨应顺直、无弯曲、无锈蚀。
吊杆：选用直径为_____mm 的镀锌丝杆，长度应根据吊顶高度确定。
连接件：包括吊挂件、连接件、插接件等，应选用配套的标准件，质量应符合要求。
其他材料：如膨胀螺栓、自攻螺丝、密封胶、防锈漆等，应准备齐全。
2、工具准备电动工具：电锯、电钻、电焊机、切割机等。
手动工具：拉铆枪、螺丝刀、钳子、扳手、水平尺、靠尺、线坠等。
3、作业条件吊顶内的各种管线、设备已安装完毕，并经检验合格。
墙面、地面的装饰工程已完成，门窗已安装完毕。
施工场地已清理干净，具备施工条件。
三、施工工艺流程1、弹线定位根据设计图纸，在墙面上弹出吊顶的标高线和龙骨的布置线。
标高线应准确无误，龙骨的布置线应符合设计要求，间距均匀。
2、安装吊杆在顶板上打孔，安装膨胀螺栓，将吊杆与膨胀螺栓连接牢固。
吊杆的间距应符合设计要求，一般不大于_____mm。
3、安装主龙骨将主龙骨安装在吊杆上，用吊挂件连接牢固。
主龙骨的间距应符合设计要求，一般不大于_____mm。
主龙骨应顺直，起拱高度应符合设计要求，一般为房间跨度的_____%。
4、安装副龙骨将副龙骨安装在主龙骨上，用插接件连接牢固。
副龙骨的间距应符合设计要求，一般为_____mm。
副龙骨应与主龙骨垂直，表面应平整。
5、安装格栅将格栅按照设计要求的规格、型号和颜色进行安装。
格栅应与副龙骨连接牢固，表面应平整、顺直，缝隙应均匀一致。
6、收口处理对吊顶的边缘进行收口处理，用收口条或角铝将格栅与墙面、柱面等交接处封闭严密，表面应平整、光滑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
的吊杆应做防锈处理，吊杆用膨胀螺栓固定在楼板上，用冲击电锤打孔，孔径应稍大于膨胀螺栓
的直径。 项目（专业） 技术负责人
交底人
接受人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
交底日期：
山东省建设工程质量监督总站监制
工程名称
技术交底记录
鲁 JJ—005
山东省科学院生物技术研究楼
施工单位
山东平安建设集团有限公司
三、流程节点做法
⑴ 弹线
ቤተ መጻሕፍቲ ባይዱ
用水准仪在房间内每个墙、柱角上抄出水平点，若墙体较长中间也应适当抄几个点，弹出水准线。
水准线距地面一般为 500 ㎜，从水准线量至吊顶设计高度用粉线沿墙、柱弹出水准线即为吊顶格
栅的下皮线。同时按吊顶平面图在混凝土顶板弹出主龙骨的位置。主龙骨应从吊顶中心向两边分，
最大间距为 1000 ㎜并标出吊杆的固定点，吊杆的固定点间距 900 ㎜-1000 ㎜。如遇到梁和管道固
交底内容:
铝格栅吊顶工程允许偏差及检验方法
序号 项类
项目
允许偏差（mm） 格栅
检验方法
1
2 龙骨
3
4
5
6 铝格 7栅
8
龙骨间距 龙骨平直 起拱高度 龙骨四周水平 表面平整 接缝平直 接缝高低 顶棚四周水平
2 3 ±10 ±5 2 1.5 1 ±5
尺量检查 尺量检查 拉线尺量 尺量或水准仪检查 用 2m 靠尺检查 拉 5m 线检查 用直尺或塞尺检查 拉线或用水准仪检查
(5)施工顶棚部位已安装的门窗，己施工完毕的地面、墙面、窗台等应注意保护，防止污损。
(6)己装轻钢骨架不得上人踩踏。其他工种吊挂件或重物严禁吊于轻钢骨架上。
(7)为了保护成品，铝格栅安装必须在棚内管道、试水、保温等一切工序全部验收后进行。
(8)安装重型灯具、电扇及其他设备时应注意成品保护，不得污染或破坏吊顶。
(9)安装铝格栅时，施工人员应戴线手套，防止污染饰面板。
项目（专业） 技术负责人
交底人
接受人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
交底日期：
山东省建设工程质量监督总站监制
工程名称
技术交底记录
鲁 JJ—005
山东省科学院生物技术研究楼
施工单位
山东平安建设集团有限公司
交底部位
室内及走廊
工序名称
铝格栅吊顶
交底提要： 铝格栅吊顶作业条件、工艺流程、流程节点做法、质量要求、成品保护。
交底内容:
一、作业条件
(1)铝格栅吊顶工程在施工前应熟悉施工图纸及设计说明书，并应熟悉施工现场情况。
交底部位
室内及走廊
工序名称
铝格栅吊顶
交底提要： 铝格栅吊顶作业条件、工艺流程、流程节点做法、质量要求、成品保护。
交底内容: ⑶ 钢龙骨安装 轻钢龙骨应吊挂在吊杆上，如吊顶较低可以省略掉本工序直接进行下道工序。一般采用 38 轻钢 龙骨间距 900 ㎜-1000 ㎜。轻钢龙骨应平行房间长向安装，同时应起拱应按房间短向跨度的的 1/200-1/300。轻钢龙骨的悬臂段不应大于 300 ㎜，否则应增加吊杆。主龙骨的接长应采取对接 相邻龙骨的对接接头要相互错开。轻钢龙骨挂好后应基本调平,龙骨安装时要注意调平，但超过 4M 跨度或较大面积的吊顶安装要适当起拱，跨度大于 12m 以上的吊顶应在主龙骨上每隔 12m 加 一道大龙骨并垂直主龙骨焊接牢固。 ⑷ 弹簧片安装 用吊杆与轻钢龙骨连接，如吊顶较低可以将弹簧片直接安装在吊杆上省略掉本工序间距 900 ㎜ -1000 ㎜，再将弹簧片卡在吊杆上。 ⑸格栅主副骨组装 将格栅的主副骨在下面按设计图纸的要求预装好。 ⑹格栅安装 将预装好的格栅天花用吊钩穿在主骨孔内吊起将整栅的天花连接后调整至水平即可。
（4）安装允许偏差如下表：
项目（专业） 技术负责人
交底人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
接受人
交底日期：
山东省建设工程质量监督总站监制
工程名称
技术交底记录
鲁 JJ—005
山东省科学院生物技术研究楼
施工单位
山东平安建设集团有限公司
交底部位
室内及走廊
工序名称
铝格栅吊顶
交底提要： 铝格栅吊顶作业条件、工艺流程、流程节点做法、质量要求、成品保护。
(7)供吊顶用的电源已经接通并且提供到施工现场。
(8)供吊顶用的脚手架已搭设完成，经检查符合要求。
(9)供吊顶用的材料和极具、工具已到现场或按现场要求加工成型。
(10)吊顶工程在施工中应做好各项施工记录，收集好各种有关文件。
(11)材料进场验收记录和复验报告、技术交底记录。
二、施工工艺流程
顶棚标高弹水平线—安装吊杆—轻钢龙骨安装—弹簧片安装—格栅主副骨组装—铝格栅安装
定点大于设计和规程要求应增加吊杆的固定点。
⑵ 定吊挂杆件
采用膨胀螺栓固定吊挂杆件。可以采用ф6 的吊杆。吊杆可以采用冷拔钢筋和盘圆钢筋，但采用
盘圆钢筋应采用机械将其拉直。吊杆的一端同 L30*30*3 角码焊接。角码的孔径应根据吊杆和膨
胀螺栓的直径确定。另一端可以用攻丝套出大于 100 ㎜的丝杆,也可以买成品丝杆焊接。制作好
五、成品保护
(1)铝格栅安装应注意保护顶棚内各种管线。轻钢骨架的吊杆、龙骨不准固定在通风管道及其他设备
上。
(2)轻钢骨架、木饰面板及其他吊顶材料在人场存放、使用过程中严格管理，板上不宜放置其他材料
，保证板材不受潮、不变形。
(3)铝格栅严禁受撞击、冲击，以免造成损坏。
(4)检修口处应做好加固处理，检修时应小心，不可损坏检修口或其他部位吊顶。
(2)屋面或楼面的防水层施工完成并且验收合格。门窗安装完成验收合格。墙面抹灰完成。
(3)施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验。
(4)对吊顶内的管道、设备的安装及水管试压进行验收。
(5)顶棚内其他作业项目已经完成。
(6)墙面体预埋木砖及吊筋的数量和质量经检查验收符合规范要求。
四、质量要求 1、主控项目 (1)轻钢龙骨和格栅的材质、品种、式样、规格应符合设计要求。 (2)轻钢骨架的吊杆，龙骨安装必须位置正确，连接牢固，无松动。 (3)格栅无翘曲、折裂、变形等缺陷，安装必须整齐。 2、 一般项目 (1)整面轻钢骨架应顺直、无弯曲、无变形；吊挂件、连接件应符合产品组合的要求。 (2)格栅表面平正、洁净、颜色一致，无污染，等缺陷。 (3)格栅吊顶工程允许偏差项目表
