铝扣板吊顶技术交底图文并茂
技术交底记录(铝格栅吊顶)
技术负责人
交底人
接受交底人
注：本记录一式两份，一份交接受交底人，一份存档。
2、金属格棚的组装在地面预拼装成片，用弹簧片卡在主龙骨相连接，逐片安装，大面调平，吊顶起拱高度为房间跨度1/200~1/300为宜。
3、当喷淋下喷头或灯具与格栅条位置发生冲突重合时，须采取截切4倍小方格面积，与方格下沿边齐上移3mm的位置，补装12mm玻镁板，外刷与金属格栅同色的饰面漆，安装下喷头或灯具。
4、当机电设备位置需安装检修口时，按设计预留位置及尺寸，整体切割金属格棚架，内、外周边加装同颜色L型边角收边收口，上部加横条卡位安装。
质量标准:
1、格棚表面无翘曲、折裂、变形等缺陷，安装整齐划一，颜色一致，边骨安装顺直，拼Байду номын сангаас紧密。
2、灯具、烟感、下喷头安装位置准确，表面收口细致；检修口开启自如，收边大小一致，高度与整体吊顶相吻合。
技术交底记录
工程名称
施工单位
分部工程
天花工程
施工图版本
分项工艺名称
铝格栅吊顶
交底日期
交底内容：
施工流程：放线定位→下喷管安装→吊杆、边龙骨制安→金属格栅组装→格栅吊装→整体调平→灯具、喷淋、烟感、检修口等基层制安→格棚表面调平、校准
铝板施工示意图
面板安装示意图
重点说明：
1、金属格棚吊顶安装前，须在喷淋下喷口位置通线定出精准位置，在各类机电设备安装完成后，方可进入吊顶安装工序。
技术交底(铝合金方板吊顶)
一、 施工范围 铝方板吊顶施工。
二、 施工准备1、 主要机具电锯、无齿锯、手电钻、冲击电锤、电动螺丝刀、射钉枪、拉铆枪、手锯、手刨子、 钳子、扳子、水准仪、靠尺、钢卷尺等。
2、 作业条件2.1吊顶工程在施工前应熟悉施工图纸及设计说明。
2.2施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验。
2.3对吊顶内的管道、设备的安装及水管试压进行验收，安装面板前应完成吊顶内管道和设备的调试及验收。
2.4吊顶工程在施工中应做好各项施工记录，收集好各种有关文件。
2.5进场验收记录和复验报告、技术交底记录，材料的产品合格证书、性能检测报告。
2.6大面积施工前应事先做好样板间，经有关质量部门检查鉴定合格后， 方可组织班组进行大面积施工。
2.7施工人员进场进行集体培训，提高管理、操作人员安全质量意识。
在施工过程 中及时检查施工状况及质量情况，加强过程控制，防止返工。
2、施工要点 2.1弹线用水准仪在房间内每个墙（柱）角上抄出水平点（若墙体较长，中间也应适当抄几 个点），弹出水准线（水准线距地面一般为500伽），从水准线量至吊顶设计高度加上铝板的厚度，用粉线沿墙（柱）弹出水准线，即为吊顶次龙骨的下皮线。
同时，按吊顶平技术交底内三、施工工艺1、工艺流程顶棚标高弹水平线 T 划龙骨分档线 T 安装水电管线T 安装大龙骨T 安装次龙骨T 隐蔽验收T安装罩面板)、吊顶内填充吸声材料的品种和铺设厚度应符合设计要求，并应有防散落措施。
(5)、明龙骨吊顶工程安装的允许偏差和检验方法应符合下表的规定。
明龙骨吊顶工程安装的允许偏差。

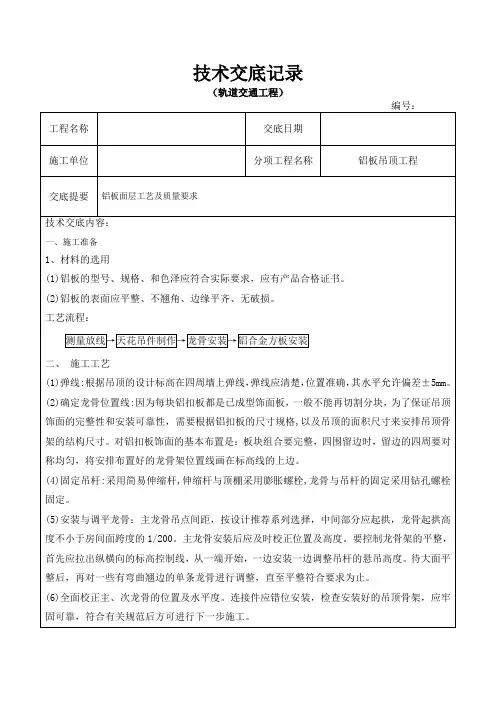

0222-铝板吊顶技术交底
工程名称 施工单位
技术交底记录
（轨道交通工程）
交底日期 分项工程名称
编号： 铝板吊顶工程
交底提要 铝板面层工艺及质量要求选用 (1)铝板的型号、规格、和色泽应符合实际要求，应有产品合格证书。 (2)铝板的表面应平整、不翘角、边缘平齐、无破损。 工艺流程：
测量放线→天花吊件制作→龙骨安装→铝合金方板安装
3、项目安质环保部、工程技术部需监督检查作业过程，对发现的安全隐患及时整改。发现影 响作业人员安全的重大安全隐患时，立即停工，安排整改，整改完成后，经主责部门负责人或 安全负责人验收合格，方可继续安排施工。对重大安全质量隐患未发现、未报告、未及时处理 的按照本项目安全生产管理制度规定追究相关人员责任。 4、发生安全事故，项目经理立即采取应急措施，并在 1 小时内将事故简要情况上报主管领导 和有限公司安质部，随后上报书面的安全生产事故报告。配合上级部门的事故调查。
铝方通吊顶技术交底图文并茂
项目（专业） 技术负责人
交底人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
接受人
山东省建设工程质量监督总站监制
页脚内容
项目（专业） 技术负责人
交底人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
页脚内容
技术交底记录
接受人
山东省建设工程质量监督总站监制
鲁 JJ—005
精心整理
工程名称
李沧区李家庵小学建设项目
施工单位
中启胶建集团有限公司
交底部位
大厅、图书阅览室、风雨操场等
工序名称
铝方通吊顶
交底提要：
铝方通吊顶施工工序中使用的材料、机具、施工顺序、工艺流程、作业条件、人员素质、注意事项、技术要点、
接缝直线度
2
3
接缝度低差
1
六、成品保护措施
1、吊顶工序与其它工序要合理安排，避免之后又要进行其他工序而又进行修补；
2、已完成的管线应做好成品保护工作，防止其它工序对成品的污染及损坏；
3、吊顶施工前应对已完成的地面面层进行保护，严防造成破坏；
4、移动架子或移动高登应注意保护好已抹灰完成的墙面。
5、龙骨在运输、安装时不得扔摔、碰撞，龙骨应平放，防止变形、锈。
成品保护、必要的安全、技术及环保措施、图文说明等。
交底内容:
五、质量要求
1、主控项目：
1）吊顶标高、尺寸、起拱和造型应符合设计要求。
2）饰面材料的材质、品种、规格、图案和颜色应符合设计要求。当饰面材料为玻璃板时，应使用安全玻璃或采
取可靠的安全措施。
3）饰面材料的安装应稳固严密。饰面材料与龙骨的搭接宽度应大于龙骨受力面宽度的 2/3。

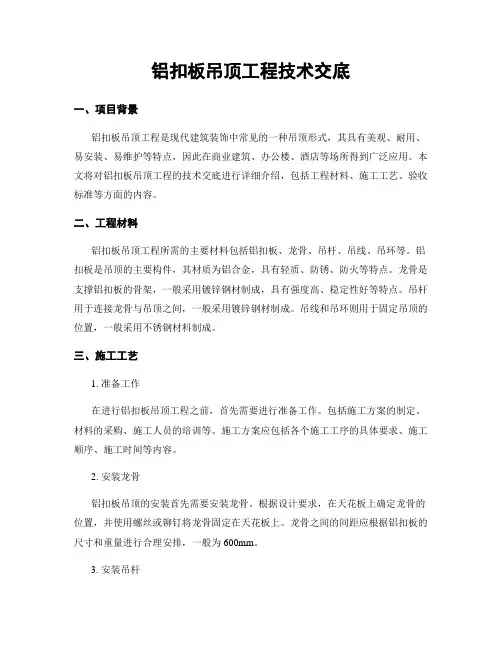

铝扣板吊顶工程技术交底
铝扣板吊顶工程技术交底一、项目背景铝扣板吊顶工程是现代建筑装饰中常见的一种吊顶形式，其具有美观、耐用、易安装、易维护等特点，因此在商业建筑、办公楼、酒店等场所得到广泛应用。
本文将对铝扣板吊顶工程的技术交底进行详细介绍，包括工程材料、施工工艺、验收标准等方面的内容。
二、工程材料铝扣板吊顶工程所需的主要材料包括铝扣板、龙骨、吊杆、吊线、吊环等。
铝扣板是吊顶的主要构件，其材质为铝合金，具有轻质、防锈、防火等特点。
龙骨是支撑铝扣板的骨架，一般采用镀锌钢材制成，具有强度高、稳定性好等特点。
吊杆用于连接龙骨与吊顶之间，一般采用镀锌钢材制成。
吊线和吊环则用于固定吊顶的位置，一般采用不锈钢材料制成。
三、施工工艺1. 准备工作在进行铝扣板吊顶工程之前，首先需要进行准备工作。
包括施工方案的制定、材料的采购、施工人员的培训等。
施工方案应包括各个施工工序的具体要求、施工顺序、施工时间等内容。
2. 安装龙骨铝扣板吊顶的安装首先需要安装龙骨。
根据设计要求，在天花板上确定龙骨的位置，并使用螺丝或铆钉将龙骨固定在天花板上。
龙骨之间的间距应根据铝扣板的尺寸和重量进行合理安排，一般为600mm。
3. 安装吊杆在龙骨安装完成后，需要安装吊杆。
吊杆的长度应根据设计要求确定，并使用螺丝将吊杆与龙骨连接起来。
吊杆的数量和位置应根据铝扣板的尺寸和重量进行合理安排，以确保吊顶的稳定性。
4. 安装铝扣板在龙骨和吊杆安装完成后，可以开始安装铝扣板。
铝扣板应根据设计要求进行切割，并使用吊杆与龙骨连接起来。
在安装过程中，要注意铝扣板的平整度和间距的一致性，以确保吊顶的整体效果。
5. 安装吊线和吊环在铝扣板安装完成后，需要安装吊线和吊环。
吊线应根据设计要求进行调整，并使用吊环将吊线固定在天花板上。
吊线的数量和位置应根据铝扣板的尺寸和重量进行合理安排，以确保吊顶的稳定性。
四、验收标准在铝扣板吊顶工程完成后，需要进行验收。
验收标准应包括以下几个方面：1. 外观质量：铝扣板吊顶的表面应平整、光滑，无明显的凹凸和划痕。

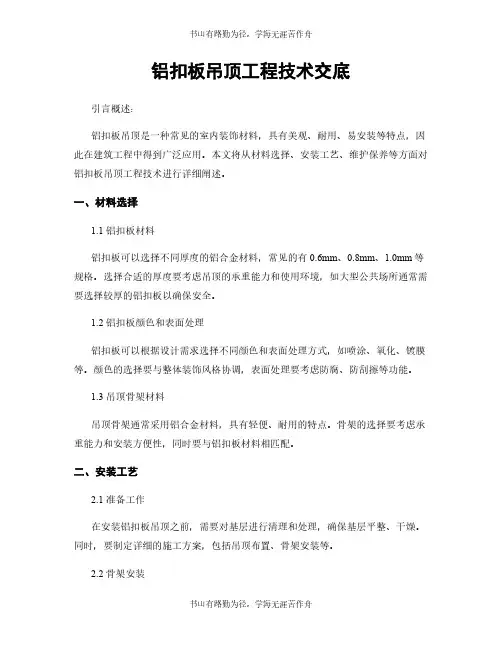

铝扣板吊顶工程技术交底
铝扣板吊顶工程技术交底引言概述：铝扣板吊顶是一种常见的室内装饰材料，具有美观、耐用、易安装等特点，因此在建筑工程中得到广泛应用。
本文将从材料选择、安装工艺、维护保养等方面对铝扣板吊顶工程技术进行详细阐述。
一、材料选择1.1 铝扣板材料铝扣板可以选择不同厚度的铝合金材料，常见的有0.6mm、0.8mm、1.0mm等规格。
选择合适的厚度要考虑吊顶的承重能力和使用环境，如大型公共场所通常需要选择较厚的铝扣板以确保安全。
1.2 铝扣板颜色和表面处理铝扣板可以根据设计需求选择不同颜色和表面处理方式，如喷涂、氧化、镀膜等。
颜色的选择要与整体装饰风格协调，表面处理要考虑防腐、防刮擦等功能。
1.3 吊顶骨架材料吊顶骨架通常采用铝合金材料，具有轻便、耐用的特点。
骨架的选择要考虑承重能力和安装方便性，同时要与铝扣板材料相匹配。
二、安装工艺2.1 准备工作在安装铝扣板吊顶之前，需要对基层进行清理和处理，确保基层平整、干燥。
同时，要制定详细的施工方案，包括吊顶布置、骨架安装等。
2.2 骨架安装根据施工方案，将吊顶骨架按照设计要求进行安装，确保骨架的平整度和稳固性。
安装时要注意骨架的连接方式和固定方法，以确保整个吊顶的稳定性。
2.3 铝扣板安装将预先加工好的铝扣板按照设计要求进行安装，通常采用卡扣式安装。
安装时要注意板材的对齐和间距，确保吊顶的整体美观和平整度。
三、维护保养3.1 日常清洁铝扣板吊顶的日常清洁可以使用柔软的布料擦拭，避免使用含有酸、碱等腐蚀性物质的清洁剂。
定期清洗可以保持吊顶的亮度和美观。
3.2 防止刮擦在使用过程中要避免尖锐物品的刮擦，以免损坏铝扣板表面。
如有刮擦，可以采用专业的修补方法进行修复。
3.3 定期检查定期检查吊顶骨架和铝扣板的连接情况，如有松动或损坏要及时修复。
同时，要注意检查吊顶周边的密封情况，确保吊顶的防水性能。
四、安全注意事项4.1 施工安全在安装铝扣板吊顶时，要注意施工安全，佩戴好安全帽、手套等防护用品。
铝板吊顶技术交底
（一）主控项目：
1、吊顶标高、尺寸、起拱和造型应符合设计要求。
2、金属板的材质、品种、规格、图案及颜色应符合设计要求及国家标准的规定。
3、吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计及产品使用要求。金属吊杆应进行表面防锈处理。
4、金属板与龙骨连接必须牢固可靠，不得松动变形。
5、金属板条、块分格方式应符合设计要求，无设计要求时应对称美观；套割尺寸应准确，边缘整齐、不漏缝。条、块排列应顺直、方正。
四、操作工艺：
（一）工艺流程：
弹顶棚标高水平线、划龙骨分档线—固定吊挂杆件—安装边龙骨—安装主龙骨—安装次龙骨—罩面板安装
（二）操作工艺：
1、弹顶棚标高水平线、划龙骨分档线：
用水准仪在房间内每个墙（柱）角上抄出+500㎜水平点（若墙体较长，中间也应适当抄几个点），弹出水准线，从水准线量至吊顶设计高度加上金属板的厚度和折边的高度，用粉线沿墙(柱)弹出吊顶中龙骨、边龙骨的下皮线。按吊顶平面图，在混凝土顶板弹出主龙骨的位置。主龙骨宜平行房间长向安装，一般从吊顶中心向两边分，间距为900～1200㎜，一般取1000mm为宜。如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。
轻钢骨架金属罩面板顶棚允许偏差及检验方法
项次项类项目允许偏差（mm）检验方法
条板方扣板
1龙骨龙骨间距2 2尺量检查
2龙骨平直2 2尺量检查
3起拱高度3 3拉线尺量
4龙骨四周水平3 3尺量或水准仪检查
5罩面板表面平整1.5 1.5用2m靠尺检查
6接缝平直2拉5m线检查
7接缝高低0ቤተ መጻሕፍቲ ባይዱ5用直尺或塞尺检查
六、成品保护：
6、罩面板安装：
1）条板式吊顶龙骨一般可直接吊挂，也可以增加主龙骨，主龙骨间距不大于1200mm，一般为1000mm为宜，条板式吊顶龙骨形式与条板配套。
铝扣板吊顶工程技术交底
铝扣板吊顶工程技术交底一、项目概述铝扣板吊顶工程是指在建筑物内部天花板上安装铝扣板，以美化室内空间，提高整体装饰效果的工程。
本文将详细介绍铝扣板吊顶工程的技术要求、施工流程、材料选用和质量控制等方面的内容。
二、技术要求1. 材料要求：a. 铝扣板：应选用优质铝合金材料，表面经过氧化处理，具有耐腐蚀、防火、防潮等特性。
b. 扣板龙骨：应选用优质镀锌钢材料，具有良好的稳定性和承重能力。
c. 吊杆：应选用优质钢材料，具有良好的抗拉强度和稳定性。
d. 吊索：应选用优质不锈钢材料，具有良好的耐腐蚀性能。
2. 施工要求：a. 施工前应对施工现场进行清理，确保无杂物和灰尘。
b. 吊顶龙骨的安装要求平整、牢固，吊杆的长度要根据吊顶高度进行合理调整。
c. 铝扣板的安装要求整齐、平直，板与板之间的缝隙应均匀一致。
d. 吊顶的安装要符合设计要求，不得有明显的变形、开裂和松动现象。
3. 质量控制：a. 施工过程中应进行质量检查，对材料和施工工艺进行抽样检验。
b. 完工后应进行验收，确保吊顶的平整度、牢固度和美观度符合设计要求。
c. 对于质量不合格的部分，应及时进行整改，直至达到要求为止。
三、施工流程1. 准备工作：a. 确定吊顶设计方案，编制施工图纸。
b. 采购所需材料和工具，检查材料质量是否合格。
c. 清理施工现场，确保施工区域干净整洁。
2. 龙骨安装：a. 根据设计要求，在天花板上标出龙骨的位置和间距。
b. 使用螺丝将龙骨固定在天花板上，确保平整牢固。
3. 吊杆安装：a. 根据设计要求，确定吊杆的长度和数量。
b. 使用螺丝将吊杆固定在龙骨上，确保稳定可靠。
4. 铝扣板安装：a. 根据设计要求，确定铝扣板的尺寸和排列方式。
b. 使用专用工具将铝扣板依次安装在龙骨上，确保板与板之间的缝隙均匀一致。
5. 质量验收：a. 完工后，对吊顶进行全面检查，确保吊顶的平整度、牢固度和美观度符合设计要求。
b. 如发现质量问题，及时进行整改，直至达到要求为止。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铝扣板吊顶技术交底图文并茂技术交底记录
山东省建设工程质量监督总站监制
技术交底记录
山东省建设工程质量监督总站监制技术交底记录
交底内容 :
（7）清理：铝扣板安装完后，需用布把板面擦试干净， 不
得有污物及手印等。
五、质量要求
1、 铝合金装饰吊顶板工程所用材料的品种、规格颜色 以及
基层构造、固定方法等应符合设计要求。
2、 铝合金装饰吊顶板与龙骨的连接应紧密，表面应平 整，
不得有污染、折裂、缺棱掉角、锤伤、划痕等缺 陷。
3、 灯饰、通风口、检查孔等，应与吊顶协调配合，除 设计
上充分注意， 施工时也应注意其收口的质量要求。
在风口、检查孔与墙面或柱面交接部位，面板要做好封 口处理，不得露白槎。
项目（专业） 技术负责人
注：本记录一式两份，一份交底单位存，一份接受交底单位存。
山东省建设工程质量监督总站监制
38轻钢龙骨
交底人
接受人
38轻钢龙骨吊码
M6螺母
三角龙骨
25*25边龙骨
三角龙骨吊件
300*300*6MM 铝
板
技术交底记录
交底内容
4、合金装饰吊顶板安装的允许偏差和检验方法：项次项目允许偏差检验方法
1表面平整3用2m 靠尺和楔形塞尺检查观
察
2表面垂直2用2m 托线板检查
3接缝平直0.5拉5m 线检查，不足5m 拉通线检查
4压条平直3拉5m 线检查，不足5m 拉通线检查
5接缝高低差 1 用直尺和楔形塞尺检查
6压条间距2用尺检查
六、成品保护措施
1、铝扣板存放在库房内，地面要平整，室内清洁、通风、干燥、底部应防枕木垫平，严禁与酸、碱、盐类物质接触。
应与热源隔开，避免受热变形。
2、安装时应注意不要将表面的面层膜损坏，或表面划痕。
操作时应带好手套轻轻将板卡入龙骨槽内，或者用自攻螺丝固定。
3、安装完成后严禁其他非专业施工人员随意拆除，在其他
专业施工时应注意不要撞击吊顶。
4、施工完成后将房间封闭，需要施工时有专人进行看管。
5、设备管道等不得与吊顶杆接触。
山东省建设工程质量监督总站监制技术交底记录
交底内容
2、安装铝扣板的方法不妥，也是易使吊顶不平，严重的还
会产生波浪形状。
如龙骨未调平就急于安装条板，再进行调平时，由于其受力不均产生波浪形状。
3、轻质条板吊顶，在龙骨上直接悬挂重物，承受不住发生局部变形。
4、吊杆不牢，引起局部下沉，由于吊杆本身固定不妥，或自行松动或脱落。
5、板自身变形，未加校正而安装产生不平，或者在运输过程中挤压变形。
6、安装扣板没插紧，下掉造成顶面不平。
防治措施：
1. 对于吊顶四周的标高线，应准确地弹在墙面上，其误差不能大于± 0.5mm，如果跨度较大，还应在中间适当位置加设标高控制点，在一个断面要拉通线控制，且拉线时不能下垂。
2. 待龙骨调直调平后方能安装条板。
3. 应同设备配合考虑，不能直接悬吊的设备，应另设吊杆直接与结构固定。
4. 如果采用膨胀螺栓固定吊杆，应做好隐检记录。
关键部位要做螺栓的拉拔实验。
5. 在安装前，先要检查板条平、直情况发现不妥者，应进行调整。
（2）接缝明显原因分析：板条接长部位的接缝明显表现在：
一是接缝
山东省建设工程质量监督总站监制。
