电工进网作业参考资料6
电工进网作业许可考试模拟试题高压理论部分(2012年版)单选题
第一章电工基础知识单选题1.带电物体相互作用是因为带点物体周围存在着（电场）。
2.电荷的多少和位置都不变化的电场称为（静电场）。
3.一般规定参考点的点位为（0）V。
4.关于电路中各点的电位与参考点的选择，以下说法正确的是（各点电位的大小和正负与参考点的选择都有关）。
5.电路中两点之间的电位差（大小和正负与参考点的选择都有关）。
6.电路中任意两点间电位（之差）称为电压（或称电位差）。
7.已知电路中A点电位为15V，B点电位为4V，则A、B两点间的电压为（11）V。
8.1kV＝（106）mV。
9.电流表的量程应（大于）被测电路中实际电流的数值。
10.若在3秒内通过导体横截面的电量为15库仑，则电流强度为（5）安培。
11.已知导线中的电流密度为10A/mm2，导线中流过的电流为200A，则该导线的横截面积为（20mm2）。
12.若在5秒内通过导体横截面的电量为25库仑，则电流强度为（5）安培。
13.电流的方向规定为导体中（正电荷）运动的方向。
14.在（直流电路）中，电动势、电压、电流的大小和方向都不随时间的改变而变化。
15.方向不变，大小随时间有脉动变化的电流叫做（脉动直流电）。
16.测量电路中的电流时，电流表量程应（大于被测电路实际值，串联）在该电路中。
17.单位导线截面所通过的电流值称为（电流密度）。
18.流过导体单位截面积的（电流）叫电流密度，其单位符号为A/mm2。
19.已知横截面积为40mm2的导线中的电流密度为8A/mm2，则导线中流过的电流为（320A）。
20.已知横截面积为20mm2的导线中流过的电流为300A，则该导线中的电流密度为（15A/mm2）。
21.横截面积为1mm2的铜导线允许通过6A的电流，则相同材料的横截面积为2.5mm2的铜导线允许通过（15A）的电流。
22.（电动势）是衡量电源将其他能量转换为电能的本领大小的物理量。
23.电源是将其他能量转换为（电能）的装置。
24.在电源内部，正电荷是由（低电位移向高电位）。
电工进网作业许可考试机考真题
电工进网作业许可证（高压）考试机考真题（一）一、单选题：（每题的备选项中,只有一项最符合题意；每题1分,不选或错选为0分；总计40分）1、两个电阻值为R的等值电阻并联,其等效电阻（即总电阻）等于（）Ω.A、 B、R C、 D、2R2、在电路中,电源产生的功率（）负载消耗功率与内阻损耗的功率之和.A、大于B、小于C、等于D、不确定3、发电厂与用电负荷中心相距较远,为了减少网络损耗,所以必须建设（）、高压、超高压输电线路,将电能从发电厂远距离输送到负荷中心.A、升压变电所B、降压变电所C、中压变电所D、低压变电所4、中性点不接地的电力系统中,发生单相接地故障时,非故障相对故障相的电压为（）.A、相电压B、最高为相电压C、线电压D、最高为线电压5、在降压变电所内,为了限制中压和低压配电装置中的短路电流,可采用变压器低压侧( )方式.A、分列运行B、并列运行C、分列和并列运行D、分列或并列运行6、中断供电时将在经济上造成较大损失,属于( )负荷.A、一类B、二类C、三类D、四类7、高压配电网一般指35kV、（）及以上电压等级的配电网.A、10kVB、20kVC、110kVD、480V8、由各级电压的电力线路,将各种发电厂、变电所和电力用户联系起来的一个( )和用电的整体,叫做电力系统.A、发电、输电、配电B、发电、输电、变电C、变电、输电、配电D、发电、变电、配电9、在中性点经消弧线圈接地系统中,如果消弧线圈选择得当,可使接地点电流小于（）,而不会产生断续电弧和过电压现象.A、电弧电流B、补偿电流C、对地电容电流D、生弧电流10、为了更好地保证用户供电,通常根据用户的重要程度和对供电可靠性的要求,将电力负荷共可分为( ) 类.A、三B、四C、五D、六11、一般电力网通常由输电、变电、( )三个部分组成.A、发电B、配电C、用电D、强电12、变、配电所一次主接线中所用的电气设备,称为（）.A、一次设备B、二次设备C、远动设备D、通信设备13、变压器的过负载能力一般用变压器所能输出的最大容量与额定容量之( )来表示.A、比B、和C、差D、积14、Dyn11配电变压器较YynO配电变压器有利于抑制高次谐波,因为( )次谐波励磁电流在三角形接线的一次绕组中形成环流,不至于注入高压侧公共电网中去.A、1nB、2nC、3nD、4n15、电压互感器的高压绕组与被测电路( ),低压绕组与测量仪表电压线圈并联.A、并联B、串联C、混联D、互联16、S11变压器铁芯绝缘采用了( ),并且在绕组出线和外表面加强绑扎,提高了绕组的机械强度.A、整块绝缘B、分裂绝缘C、分散绝缘D、分布绝缘17、电流互感器的变流比为一次绕组的额定电流与二次绕组( )之比.A、最大电流B、最小电流C、额定电流D、负荷电流18、接在二次侧的电流线圈的阻抗很小,电流互感器正常运行时,相当于一台( )运行的变压器.A、开路B、短路C、空载D、满载19、( )是三个变压器绕组相邻相的异名端串接成一个三角形的闭合回路,在每两相连接点上即三角形顶点上分别引出三根线端,接电源或负载.A、三角形连接B、球形连接C、星形连接D、方形连接20、更换成组的电压互感器时,还应对并列运行的电压互感器检查其( )一致,并核对相位.A、生产厂家B、生产日期C、容量D、连接组别21、( )是将高压系统中的电流或低压系统中的大电流改变为低压的标准小电流（5A或1A）,供测量仪表、继电保护自动装置、计算机监控系统用.A、电流互感器B、断路器C、隔离开关D、避雷器22、( )位于储油柜与箱盖的联管之间.A、冷却装置B、吸湿器C、安全气道D、气体（瓦斯）继电器23、一般情况下,环境温度在40℃时,充硅油的电容器允许温升为（）.A、50℃B、55℃C、60℃D、70℃24、隔离开关按刀闸运动方式分类可分为（）、垂直旋转式和插入式.A、360°旋转式B、捆绑式C、水平旋转式D、120°旋转式25、交流高压真空接触器可采用机械自保持方式,使接触器保持在（）状态.A、维持合闸状态B、维持分闸状态C、准备合闸状态D、分闸状态26、正常情况下,全变电所恢复送电操作时应（）.A、先合上电容器支路断路器B、在其它支路断路器合上后再合上电容器支路断路器C、电容器支路断路器和其它支路断路器同时合上D、以上答案均不对27、防雷设施及接地装置是（）.A、将导线与杆塔绝缘B、将导线与与大地连接C、将电流引入大地D、将雷电流引入大地28、铝及钢芯铝绞线在事故情况下运行的最高温度不得超过（）.A、40℃B、65℃C、70℃D、90℃29、（）用来防护高压雷电波侵入变、配电所或其他建筑物内,损坏被保护设备.A、避雷针B、避雷线C、消雷器D、避雷器30、为防止直接雷击架空线路,一般多采用（）.A、避雷针B、避雷线C、避雷器D、消雷器31、辅助保护是为补充主保护和后备保护的性能或当主保护和后备保护退出运行而增设的（）.A、电流保护B、电压保护C、简单保护D、断路器保护32、高压电动机最严重的故障是（）.A、定子绕组的相间短路故障B、单相接地短路C、一相绕组的匝间短路D、供电电压过低或过高33、对于较为重要、容量较大的变电所,操作电源一般采用（）.A、直流操作电源B、交流操作电源C、逆变操作电源D、照明电源34、把设备编号和接线端子编号加在一起,每一个接线端子就有了唯一的（）.A、设备文字符号B、回路编号C、相对编号D、安装单位号35、电流继电器的返回系数要求在（）之间.A、 B、C、 D、、铅酸蓄电池是以（）为电解液,属于酸性储蓄池.A、浓硫酸B、稀硫酸C、浓盐酸D、稀盐酸37、电力线路过电流保护动作时间的整定采取阶梯原则,时限阶段差t一般设置为（）.A、 B、 C、 D、1s38、小母线编号中,符号“～”表示（）性质.A、正极B、负极C、交流D、直流39、（）的触点可以直接闭合断路器的跳闸线圈回路.A、电压继电器B、电流继电器C、差动继电器D、中间继电器40、微机保护装置的CPU在执行程序时,对由数据采集系统输入至（）区的原始数据进行分析处理,以完成各种继电保护功能.A、RAMB、ROMC、EPROMD、EEPROM二、判断题：（正确的选“是”,错误的选“否”；每题1分,不判或错判为0分；总计36分）1、一般规定电路参考点的电位为1.（）2、在电阻串联的电路中,流过各串联电阻上的电流相等.（）3、通过短路电流的导体会受到很大的电动力作用,可能使导体变形甚至损坏.（）4、电动机的起动、电焊机的工作、特别是大型电弧炉和大型轧钢机等冲击性负荷的工作,均会引起电网电压的波动,电压波动可影响电动机的正常起动,甚至使电动机无法起动.（）5、短路的常见原因之一是鸟兽跨越在裸露的相线之间或相线与接地物体之间,或者咬坏设备导线的绝缘等.（）6、装设双台变压器的用电区变电所或小型用户变电所,一般负荷较重要或者负荷变化较大,需经常带负荷投切,所以变压器高低压侧开关都采用断路器(低压侧装设低压断路器,即自动空气开关).（）7、在短路后约半个周波（秒）时将出现短路电流的最小瞬时值,称为冲击电流.（）8、低电阻接地方式的主要特点是能较好限制单相接地故障电流,抑制弧光接地和谐振过电压,单相接地故障后不立即跳闸,不加重电气设备的绝缘负担.（）9、供电质量指电能质量与电压合格率.（）10、以煤、石油、天然气等作为燃料,燃料燃烧时的化学能转换为热能,然后借助汽轮机等热力机械将热能变为机械能,并由汽轮机带动发电机将机械能变为电能,这种发电厂称火力发电厂.（）11、当电路发生短路或严重过负荷时,熔断器能自动切断故障电路,从而使电器设备得到保护.（）12、变压器并列运行,一般允许阻抗电压有±10%的差值,若差值大,可能阻抗电压大的变压器承受负荷偏高,阻抗电压小的变压器承受负荷偏低,从而影响变压器的经济运行.（）13、干式变压器是指铁芯和绕组浸渍在绝缘液体中的变压器.（）14、当启动变压器所带的大容量动力设备时,负载电流变大,会使变压器声音加大.（）15、为保证气体绝缘变压器有良好的散热性能,需要适当增大箱体的散热面积,一般采用管式散热器进行自然风冷却,是此变压器的结构特点之一.（）16、额定电压是指变压器线电压（有效值）,它应与所连接的输变电线路电压相符合.（）17、当电网电压大于变压器分接头电压,对变压器的运行将产生不良影响,并对变压器的绝缘有损害.（）18、铜损是指变压器的铁芯损耗,是变压器的固有损耗,在额定电压下,它是一个恒定量,并随实际运行电压成正比变化,是鉴别变压器能耗的重要指标.（）19、变压器油运行,应结合变压器运行维护工作,定期或不定期取油样作油的气相色谱分析,以预测变压器的潜伏性故障,防止变压器发生事故.（）20、变压器中,变换分接以进行调压所采用的开关,称为分接开关.（）21、BFN2-12R系列负荷开关是负荷开关-熔断器组合电器.( )22、RW4-10型熔断器按灭弧方式分类为压气式熔断器.( )23、高压成套装置的调试工作一般由使用单位的运行值班人员完成.( )24、FL(R)N36-12D型负荷开关操作面板上的二个操作孔各装有一个挂锁板,可实现柜间的联锁.( )25、并沟线夹（用于导线作为跳线、T接线时的接续）、带电装卸线夹（用于导线带电拆、搭头）和分支搭接的接续）和异径并沟线夹等都属于承力接续金具.（）26、聚氯乙烯绝缘电缆允许长期最高工作温度为65℃.（）27、避雷带是沿建筑物易受雷击的部位（如屋脊、屋檐、屋角等处）装设的带形导体.（）28、工作母线不论任何原因电压消失,备用电源均应投入,但当备用电源无电压时备自投装置不应动作.（ 29、继电保护中符号KT表示时间继电器.（）30、微机保护监控装置在电力系统发生故障的暂态时期内,就能准确判断故障,但是,如果故障发生了变化或进一步发展,就不能及时做出判断和自纠.（）31、电容器组失压不属于高压电力电容器常见故障及异常运行状态.（）32、热备用和冷备用是备用电源自动投入的两种方式.（）33、电流速断保护、限时电流速断保护、过电流保护,这三种保护的组合构成三段式电流保护.（）34、过负荷、频率降低、单相断线均属于电气设备故障.（）35、低压侧接地保护是站用变保护测控装置在保护方面的一项功能.（）36、在屏顶上的设备与屏内设备的连接,由于是同屏设备,故不宜使用回路编号法.（）三、多选题：（每题的备选项中,有两项或两项以上符合题意；每题2分,不选或有错选为0分,选择不完整为分；总计16分）1、以下有关磁通的说法正确的是（）.A、磁通的单位是Wb(韦伯),简称韦B、1Wb(韦)＝106Mx(麦)C、磁通是描述磁场在一定面积上分布情况的物理量D、面积一定时,如果通过该面积的磁通越多,则表示磁场越强2、工作票由（）填写.A、工作许可人B、工作票签发人C、工作负责人填写D、安全员3、RGCC电缆开关标准单元中一次设备有（）等.A、断路器B、熔断器C、隔离开关D、接地开关4、VBFN系列真空负荷开关广泛使用于（）等场所.A、工矿企业B、供电部门大型变电站C、城市大楼配电站D、大型变压器控制5、展开式原理图的特点是（）.A、以二次回路的每个独立电源来划分单元进行编制B、将同属于一个元件的电流线圈、电压线圈以及接点分别画在同一回路中C、属于同一元件的线圈、接点,采用不同的文字符号表示D、接线清晰,易于阅读6、绝缘垫可以用来防止( )对人体的伤害.A、放电电压B、接触电压C、电气操作D、跨步电压7、高压配电线路的电压等级一般为（）.A、220/380VB、10kVC、20kVD、35kVE、110kV8、电气设备冷备用状态是指（）.A、设备的开关在打开位置B、设备的刀闸在打开位置C、要合上刀闸和开关后才能投入运行D、检修状态四、案例分析：（案例分析及计算题每题的备选项中,有一项或一项以上符合题意；每题4分,不选或有错选为0分,选择不完整为1分；总计8分）1、一台三相变压器的一二次侧额定电压分别为10kV和,则该变压器的变比为( ).A、10B、C、25D、302、一负载接到电压U为220V单相交流电路中,电路电流I为5A,功率因数cosφ为,求该电路视在功率S和有功功率P值符合下列选项（）.A、2200VA,1760WB、2200VA,1320WC、1100VA,660WD、1100VA,880W。
电机正反转控制原理电路图、电路分析及相关资料(电工进网作业证考试)教材
双重联锁（按钮、接触器）正反转控制电路原理图电机双重联锁正反转控制一、线路的运用场合Array正反转控制运用生产机械要求运动部件能向正反两个方向运动的场合。
如机床工作台电机的前进与后退控制；万能铣床主轴的正反转控制；圈板机的辊子的正反转；电梯、起重机的上升与下降控制等场所。
二、控制原理分析（1）、控制功能分析：怎样才能实现正反转控制？为什么要实现联锁？电机要实现正反转控制：将其电源的相序中任意两相对调即可（简称换相），通常是V相不变，将U相与W相对调，为了保证两个接触器动作时能够可靠调换电动机的相序，接线时应使接触器的上口接线保持一致，在接触器的下口调相。
由于将两相相序对调，故须确保2个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。
为安全起见，常采用按钮联锁（机械）和接触器联锁（电气）的双重联锁正反转控制线路（如原理图所示）；使用了（机械）按钮联锁，即使同时按下正反转按钮，调相用的两接触器也不可能同时得电，机械上避免了相间短路。
另外，由于应用的（电气）接触器间的联锁，所以只要其中一个接触器得电，其长闭触点（串接在对方线圈的控制线路中）就不会闭合，这样在机械、电气双重联锁的应用下，电机的供电系统不可能相间短路，有效地保护的电机，同时也避免在调相时相间短路造成事故，烧坏接触器。
（2）、工作原理分析：A、正转控制：按下SB1常闭触头先断开（对KM2实现联锁）SB1常开触头闭合KM1线圈得电KM1电机M启动连续正转工作KM1KM1联锁触头断开（对KM2实现联锁）B、反转控制：M失电，停止正转SB2按下线圈得电SB2KM2电机M启动连续反转工作KM2主触头闭合KM2联锁触头断开（对KM1实现联锁）C、停止控制：按下SB3，整个控制电路失电，接触器各触头复位，电机M失电停转；三、双重联锁正反转控制线路的优点接触器联锁正反转控制线路虽工作安全可靠但操作不方便；而按钮联锁正反转控制线路虽操作方便但容易产生电源两相短路故障。
电工进网作业许可讲
2021/3/9
22
多项选择题（每题的备选项中，有两项或两项以上符合题意，每题2分，不选或 有错选为0分，选择不完整为0.5分，总计16分）
1、电力线路是电力网的主要组成部分，其作用是（ ）电 能。
A. 变换
B. 消耗
C. 输送
D. 分配
P107
2、电力网的电力线路按其功能一般可分为（ ）。
A. 木杆
B. 水泥杆
C. 金属杆
D. 直线杆
P109
2021/3/9
2
单项选择题（每题的备选项中，只有一项最符合题意，每题1分，错选 或不选为0分，总计40分）
3、直线杆塔用符号（A ）表示。
A. Z
B. N
C. J
D. D
P110
4、位于线路首、末段端，发电厂或变电站出线的第一基 杆塔以及最末端一基杆塔属于（D ）。
P107/P3
4、电力线路按架设方式可分为（ ）。
A. 配电线路
B. 电力电缆线路
C. 架空电力线路
D. 用电线路
P107
2021/3/9
24
多项选择题（每题的备选项中，有两项或两项以上符合题意，每题2分，不选或 有错选为0分，选择不完整为0.5分，总计16分）
5、杆塔按材质分类有（ ）。
A. 金属杆
13、架空线路为公网及专线时，夜间巡视周期为（ D）一 次。
A．每周
B．每月
C．每季
D．每半年
P140
14、架空线路发生保险丝一相烧断、杆塔一相跳线接头不 良或烧断时，造成的故障为（ D ）。
A．三相短路
B．两相短路
C．单相接地
D．缺相
P144

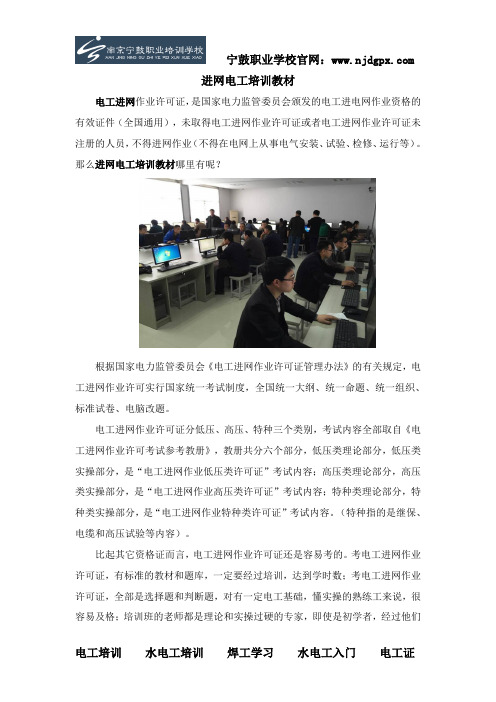

进网电工培训教材
进网电工培训教材电工进网作业许可证，是国家电力监管委员会颁发的电工进电网作业资格的有效证件（全国通用），未取得电工进网作业许可证或者电工进网作业许可证未注册的人员，不得进网作业（不得在电网上从事电气安装、试验、检修、运行等）。
那么进网电工培训教材哪里有呢？根据国家电力监管委员会《电工进网作业许可证管理办法》的有关规定，电工进网作业许可实行国家统一考试制度，全国统一大纲、统一命题、统一组织、标准试卷、电脑改题。
电工进网作业许可证分低压、高压、特种三个类别，考试内容全部取自《电工进网作业许可考试参考教册》，教册共分六个部分，低压类理论部分，低压类实操部分，是“电工进网作业低压类许可证”考试内容；高压类理论部分，高压类实操部分，是“电工进网作业高压类许可证”考试内容；特种类理论部分，特种类实操部分，是“电工进网作业特种类许可证”考试内容。
（特种指的是继保、电缆和高压试验等内容）。
比起其它资格证而言，电工进网作业许可证还是容易考的。
考电工进网作业许可证，有标准的教材和题库，一定要经过培训，达到学时数；考电工进网作业许可证，全部是选择题和判断题，对有一定电工基础，懂实操的熟练工来说，很容易及格；培训班的老师都是理论和实操过硬的专家，即使是初学者，经过他们标准学时的培训，认真学习的，及格是没有问题的。
南京宁鼓职业培训学校是经南京人力资源和社会保障局批准成立的职业培训机构，是南京市特种作业人员培训机构。
南京市宁鼓职业培训学校位于南京市的人文、教育、经济核心区域——鼓楼区山西路。
地理位置优越，交通便利，有通往城南、城北、城东、城西的多路公交线路直达。
南京宁鼓职业培训学校有着良好的教学培训支撑条件，既有适合小范围互动的小型多功能教室，又有适合百人以上公开课的大型报告厅。
配备有现代化多媒体教学设施、设备，与大型企业及高校合作建有特种作业的实习基地。
现下设有特种作业人员培训部，职业技能培训部，远程教育培训部。
新的时期，新的起点，南京宁鼓职业培训学校将不负社会各界的重托和厚望，秉承“客户至上，锐意进取”的经营理念为广大客户提供服务。

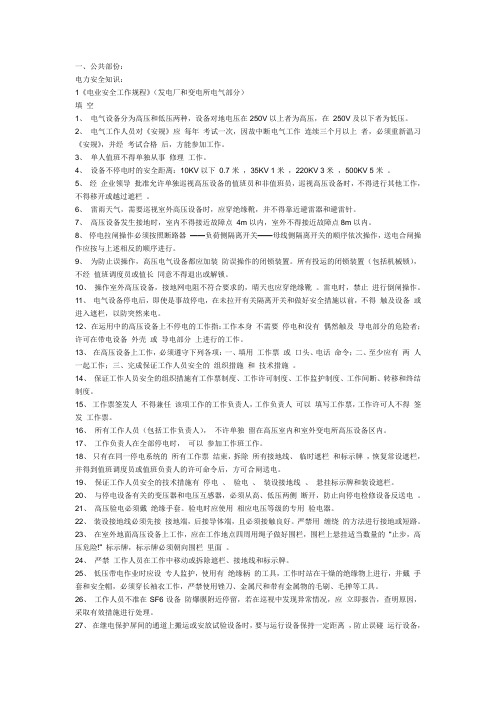

进网电工必备
一、公共部份：电力安全知识：1《电业安全工作规程》（发电厂和变电所电气部分）填空1、电气设备分为高压和低压两种，设备对地电压在250V以上者为高压，在250V及以下者为低压。
2、电气工作人员对《安规》应每年考试一次，因故中断电气工作连续三个月以上者，必须重新温习《安规》，并经考试合格后，方能参加工作。
3、单人值班不得单独从事修理工作。
4、设备不停电时的安全距离：10KV以下0.7米，35KV 1米，220KV 3米，500KV 5米。
5、经企业领导批准允许单独巡视高压设备的值班员和非值班员，巡视高压设备时，不得进行其他工作，不得移开或越过遮栏。
6、雷雨天气，需要巡视室外高压设备时，应穿绝缘靴，并不得靠近避雷器和避雷针。
7、高压设备发生接地时，室内不得接近故障点4m以内，室外不得接近故障点8m以内。
8、停电拉闸操作必须按照断路器——负荷侧隔离开关——母线侧隔离开关的顺序依次操作，送电合闸操作应按与上述相反的顺序进行。
9、为防止误操作，高压电气设备都应加装防误操作的闭锁装置。
所有投运的闭锁装置（包括机械锁），不经值班调度员或值长同意不得退出或解锁。
10、操作室外高压设备，接地网电阻不符合要求的，晴天也应穿绝缘靴。
雷电时，禁止进行倒闸操作。
11、电气设备停电后，即使是事故停电，在未拉开有关隔离开关和做好安全措施以前，不得触及设备或进入遮栏，以防突然来电。
12、在运用中的高压设备上不停电的工作指：工作本身不需要停电和没有偶然触及导电部分的危险者；许可在带电设备外壳或导电部分上进行的工作。
13、在高压设备上工作，必须遵守下列各项：一、填用工作票或口头、电话命令；二、至少应有两人一起工作；三、完成保证工作人员安全的组织措施和技术措施。
14、保证工作人员安全的组织措施有工作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度。
15、工作票签发人不得兼任该项工作的工作负责人，工作负责人可以填写工作票，工作许可人不得签发工作票。
进网作业电工许可考试培训教材
第三节
变电所
一、
变电所基本概念
变电所定义：是连接电力系统的中间环节，用以汇集 电源、升降电压和分配电能，通常由高低压配电装置、 主变压器、主控制室和相应的设施以及辅助生产建筑 物组成。 变电所主接线：把各种电气设备通过母线、导线联结 起来，所构成的汇集和分配电能的系统。 电气主接线的基本要求： .1、保证必要的供电可靠性和电能质量 2、具有一定的灵活性和方便性 3、具有经济性 4、具有发展和扩建的可能性
进网作业电工许可 考试培训
进网作业电工许可证制度
1、进网作业电工：是指从事电气安装、试验
、检修、运行等作业的人员。 2、许可证意义：是对具备相应能力电工的一 种证明。 3、管理依据：《电工进网作业许可证管理办 法》（电监会15号令）。 它明确：
4、许可考试制度
国家统一考试，统一大纲，统一组织、统一命题 由各派出机构负责各省许可考试的组织、实施和 许可证的颁发、管理和相关工作。 5、许可证续期注册制度 许可证终生有效， 但需要续期注册，注册有效期3年。届满，至少 在到期前30日提出注册申请。
2、对于突然中断供电将造成人身伤亡或会引起对周围环境 严重污染、造成经济上巨大损失的负荷，应采取最少不少于 （ ）个独立电源供电。 A. 1个 B. 2个 C. 3个 B 1、中性点直接接地是指电力系统中至少有（ ）个中性点 直接或经小阻抗与接地装置相连接。 A. 1 B. 2 C. 3 A 11、发电厂的发电机输出电压通常为( )，10.5kV，最高 不超过20kV。 A. 4.3kV B. 5.6kV C. 6.3kV C 5、（ ）电压急剧波动引起灯光闪烁，光通量急剧波动， 而造成人眼视觉不舒适的现象，称为闪变。 A连续性，B周期性，C间断性 B
高压电工作业参考复习资料
高压电工作业参考复习资料高压电工作业参考复习资料高压电工作业是一项需要高度技术和严谨操作的工作。
为了保障工作安全和提高工作效率，合理的复习资料是必不可少的。
本文将介绍一些高压电工作业参考复习资料，帮助读者全面了解和掌握相关知识。
一、基础理论知识高压电工作业需要掌握一定的基础理论知识，包括电力系统的基本概念、电流、电压、电阻等基本物理量的定义和计算方法，以及电路的基本原理和分析方法等。
在复习资料中，可以找到相关的教材或参考书籍，如《电力系统分析与计算》、《电力系统及自动化专业英语》等，这些书籍内容详实，有助于理论知识的学习和理解。
二、安全操作规程高压电工作业是一项高危职业，安全操作至关重要。
复习资料中应包含相关的安全操作规程，如高压电工作业操作规程、高压电设备操作安全规程等。
这些规程详细介绍了高压电工作业的安全要求、操作步骤和注意事项，对保障工作人员的安全起到了重要作用。
三、设备维护与检修高压电设备的维护与检修是高压电工作业的重要环节。
复习资料中应包含设备的维护与检修方法、常见故障排除技巧等内容。
这些资料可以帮助工作人员了解设备的结构和工作原理，掌握设备的维护与检修技术，提高设备的可靠性和工作效率。
四、事故处理与应急措施在高压电工作业中，事故处理和应急措施的正确性直接关系到人员的安全和设备的正常运行。
复习资料中应包含相关的事故处理方法和应急措施，如电气事故处理手册、高压电事故应急预案等。
这些资料可以帮助工作人员在紧急情况下迅速做出正确的判断和处理，减少事故的发生和损失。
五、实际案例分析实际案例分析是复习资料中的重要部分。
通过对实际案例的分析和讨论，可以帮助工作人员了解高压电工作业中常见的问题和难点，提高问题解决的能力和工作经验。
在复习资料中，可以包含一些真实的案例和故事，让读者通过分析和思考来总结经验和教训。
六、练习题和考试模拟练习题和考试模拟是复习资料中的重要组成部分。
通过做练习题和模拟考试，可以帮助工作人员巩固理论知识，提高解题能力和应试能力。
电工进网作业电工基础知识第一部分
第一部分
电工基础知识
主讲： 彭明道 2013.11
重庆黔江职教中心成教部
2021/3/9
1
第1章 电工基础知识
电路理论和电磁理论是电子工程的两大基础理论，电子工程的所有 分支学科均是在此基础上发展起来的，电源、电机、控制、电子学通信 以及电子仪器等许多分支都是基于电路理论而发展形成的，因此，电路 理论基础课是电子工程专业最重要的课程，也是初学电子工程专业的学 生的最佳起点学习电路理论对于其他理工科专业学生也是很有意义的， 因为电路通常是研究能量系统的一种很好的模型，而且其中包含了应用 数学，物理学拓扑学等诸多内容。
6V
当电 压源串联时，应注意输出电流不能大于串联电源中最小输出的电流。比方有三个电源， 分别输出电流为：1A、3A、3.5A。将三个电源串联在一起时，输出电流不能大于1A。串联电 源内阻应相同 ，如果其中有电阻大小不相同的，电阻大的会提前烤坏。
2021/3/9
23
串联电源的内阻
电源串联内阻与 电阻串联相似，总内阻等于各分内阻之和： rT=r1+r2+r3
VAB=3V+3V+3V=9V
电 压有双下标AB的，表示这个电压是A端对于B端的参值。
2021/3/9
22
串联电压源计算
以下四个电压源极性都是同一方向，只须将每个电压源相加及可得到总电压。 VT=VS1+VS2+VS3+VS4=3+3+3+3=12V 总电压：12V
12V
以下四个电压源之中VS3与其它3个电压源方- 向相反。可将VS3取负号相加。总电压如下。 VT=VS1+VS2+VS3+VS4=+3++3+ -3++3＝6V =3+3－3+3=6V 总电压：6V
电工进网作业许可培训考试模拟题
电工进网作业许可培训考试模拟题（第二套）一、单项选择题（每题的备选项中，只有一项最符合题意；每题1分，不选或错选为0分；总计40分）1、在电路中，电阻的联接方法主要有( )。
A、串联和并联B、并联和混联C、串联和混联D、串联、并联和混联2、一般规定参考点的电位为( )V。
A、-1B、0C、1D、23、中性点不接地的电力系统中，发生单相接地故障时，可继续运行（）小时。
A、20B、2C、12D、没有规定4、( )主要用于发电厂向电缆电网供电的6～10kV配电装置中，其作用是限制短路电流，使电缆网络在短路情况下免于过热，减少所需要的开断容量。
A、线路电抗器B、线路电容器C、线路阻波器D、线路电阻5、电网经常解列是将机组和线路分配在不同的母线系统或母线分段上，并将( )断开运行，这样可显著减小短路电流。
A、母线联络断路器或母线分段断路器B、主变断路器C、主变或线路断路器D、线路断路器6、( )是指为了保证电气设备在系统正常运行或发生事故情况下能正常工作而进行的接地。
A、工作接地B、防雷接地C、保护接地D、设备接地7、当负荷较大，而且有很多重要负荷的用户，通常采用（）的总降压变电所的电气主接线。
A、双电源进线单台变压器B、双电源进线两台变压器C、单电源进线两台变压器D、单电源进线单台变压器8、供电频率偏差通常是以实际频率和额定频率之（）与额定频率之比的百分数来表示。
A、和B、差C、积D、商9、（）的作用是将高压系统中的电流或低压系统中的大电流转变为标准的小电流，供测量、保护、监控用。
A、高压断路器B、隔离开关C、电压互感器D、电流互感器10、在三相系统中发生的短路中，除( )时，三相回路依旧对称，其余三类均属不对称短路。
A、三相短路B、两相短路C、单相接地短路D、两相接地短路11、在一类负荷的供电要求中，允许中断供电时间在（）小时以上的供电系统,可选用快速自启动的发电机组。
A、12B、13C、14D、1512、为了提高供电可靠性、经济性，合理利用动力资源，充分发挥水力发电厂作用，以及减少总装机容量和备用容量,现在都是将各种类型的发电厂、变电所通过( )连接成一个系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单选题：1、高压配电网是指电压在（C）及以上的配电网。
A.1KVB.35KVC.110KV2、电力系统中的变电、配电、（C）三个部分称为电力网。
A.用电B.发电C.送电3、容量在630kVA及以上的变压器，且无人值班的，每周应巡视检查（A）。
A.一次B.两次C.三次4、在单相变压器(A)的铁芯上绕有两个互相绝缘的绕组。
A.闭合B.断开C.并联5、变压器稳定温升的大小与（C）和散热能力等相关。
A.变压器周围环境的温度B.变压器绕组排列方式C.变压器的损耗6、变压器油的试验项目一般为简化试验、耐压试验和（C）。
A.抽样试验B.润滑试验C.介质损耗试验7、水冷却变压器的温升是指变压器所测量部位的温度与（A）之差。
A.周围环境温度B.冷却器入口处水温C.冷却器出口处水温8、变压器二次绕组开路，一次绕组施加额定频率的额定电压时，（B）中流过的电流为空载电流。
A.二次绕组B.一次绕组C.高压绕组9、如果忽略变压器一、二次绕组的漏电抗和电阻时，变压器一次侧电压有效值等于（C），二次侧电压有效值等于二次侧感应电势有效值。
A.一次侧感应电势最大值B.一次侧感应电势瞬时值C.一次侧感应电势有效值10、电力变压器按冷却介质分为（C）和油浸式两种。
A.风冷式B.自冷式C.干式11、电流互感器是将高压系统中的电流或低压系统中的大电流改变为低压标准的(B)。
A.大电流B.小电流C.直流电流12、变压器的储油柜位于变压器油箱的（A），通过气体继电器与油箱相通。
A.上方B.下方C.内部13、箱式变电所的变压器和开关柜采用（C）形式。
A.敞开B.半封闭C.全密封14、隔离开关液压操动机构的手摇装置供（A）时使用。
A.安装和检修调整B.运行中闸操作C.运行中跳闸操作15、负荷开关具有较弱的灭弧装置，用于切断或接通（A）。
A.正常负荷电流B.短路电流C.正常负荷电流和短路电流16、跌落式高压熔断器熔丝熔断时，电弧使（B）产生大量气体，形成纵向吹弧。
A.陶瓷芯B.消弧管C.吹弧喷口断路器，除灭弧室以外的其他气室的含水量应小于（C）。
17、对于SF6A.150ppmB.200ppmC.250ppm18、RN2型熔断器是否熔断应根据（C）来判断。
A.熔断指示器B.熔断器的是否跌落C.互感器二次电路中仪表的指示19、对断路器的正常维护包括（C）等。
A.对操动机构的检修B.对控制回路的检查C.对不带电部分的定期清扫20、在电压为10KV及以下的高压电容器内，每个电容元件上都串有一个（A），作为电容器的内部短路保护。
A.熔丝B.隔离开关C.电阻21、隔离开关型号为GW5-35/2000，含义是（C）。
A.额定电压5KV，额定电流35KAB.额定电压5KV，额定电流2000AC.额定电压35KV，额定电流2000A22、RGC型高压开关柜常用于额定电压3～24KV的（A）接线变电所中。
A.单母线B.双母线C.桥式23、从地区变电所到用户变电所或城乡电力变压器之间的线路，是用于分配电能的，称为（D）。
A．用电线路B．输电线路C．供电线路D．配电线路24、架空线路导线与建筑物的垂直距离在最大计算弧垂情况下，3～10kV线路不应小于（B）。
A．2．5m B．3mC．4m D．5m25、（A）是架空线路最基本的防雷措施。
A．架设避雷线B．装设继电保护C．装设自动装置D．良好接地26、杆塔基础施工时，基础的埋深必须在冻土层深度以下，且不应小于（A）。
A．0．6m B．1mC．1．5m D．2m27、暂时过电压指（A）。
A.工频过电压和谐振过电压B.谐振过电压和操作过电压C.操作过电压和雷电过电压28、开断（A）时，由于开关设备的灭弧能力特别强，有可能出现截流过电压。
A.空载变压器B.高压空载长线路C.空载电容器29、2000kW及以上大容量的高压电动机，普遍采用(C)代替电流速断保护。
A.过负荷保护B．过电流保护C.纵联差动保护D．气体保护30、变电站中，当工作电源因故障自动跳开后，(A)使备用电源自动投入。
A.备用电源自动投入装置B．自动重合闸装置C.直流电源装置31、引发电气火灾要具备的两个条件为：有易燃的环境和（B）。
A．易燃物质B．引燃条件C．温度D．干燥天气32、接地线由（A）和接地部分组成。
A.三相短路部分B．绝缘部分C．显示部分33、中性点直接接地系统，如电气设备发生一相碰壳，人体接触电气设备，相当于发生（A）。
A．单相电击B．灼伤C．两相电击D．跨步电压电击34、变压器或线路等设备的检修工作，在工作地点应悬挂：（D）。
A.止步，高压危险！B．禁止攀登，高压危险！C.禁止合闸，有人工作！D.在此工作！35、（C）的作用是警告工作人员不得接近设备的带电部分，提醒工作人员在工作地点采取安全措施，以及禁止向某设备合闸送电等。
A．绝缘台B．绝缘垫C．标示牌D．遮拦36、（A）指的是配电装置的一个电气单元中，用隔离开关和其他电气作截然分开的部分。
A.一个电气连接部分B．主接线C.二次接线D.断路器控制回路37、人体电阻由体内电阻、（B）组成。
A．接触电阻B．表皮电阻C．绝缘电阻D．接地电阻38、在施工地点附近带电设备的遮栏上、室外工作地点的围栏上应悬挂（B）。
A．禁止类标示牌B．警告类标示牌C．禁止类安全牌D．指令类安全牌38、在施工地点附近带电设备的遮栏上、室外工作地点的围栏上应悬挂（B）。
A．禁止类标示牌B．警告类标示牌C．禁止类安全牌D．指令类安全牌39、装、卸高压熔断器时，应（A），必要时使用绝缘夹钳，并站在绝缘垫或绝缘台上。
A.戴护目镜和绝缘手套B．戴绝缘手套和装设接地线C.戴护目镜和装设接地线D.戴绝缘手套和装设遮栏40、将电气设备的金属外壳、配电装置的金属构架等外露可接近导体与接地装置相连称为（A）。
A．保护接地B．工作接地C．防雷接地D．直接接地判断题：1、中性点直接接地系统中发生单相接地时，非故障相对地电压不变。
（X）2、电压偏差以电压变化期间电压实际值与电压额定值之差相对于电压额定值的百分数来表示。
（V）3、变压器的变比等于一、二次侧感应电势瞬时值之比。
（X）4、远距离输送电能时，首先要将发电机的输出电压通过升压变压器升高到几万伏或几十万伏，以减小输电线上的能量损耗。
（V）5、变压器匝数多的一侧电流小，电压低。
（X）3就等于线电流。
（V）6、三相变压器绕组为Dd联结时，绕组电流乘以7、当交流电源电压加到变压器的一次绕组后，在变压器铁芯中将产生交变磁通。
（V）8、变压器突然短路时，其短路电流的幅值一般为其额定电流的25～30倍。
（V）9、变压器的绕组是变压器的磁路部分。
（X）10、在油浸式变压器中，变压器油正常运行的最高温度为950C。
（V）11、变压器二次侧带负载下的调压称为有载调压。
（V）12、造成高压电容器组发出异常声响的主要原因之一是内部发生过电压。
（X）13、正常情况下全变电所停电操作时，应先拉开高压电容器支路断路器，再拉开其他各支路断路器。
（V）14、隔离开关型号为GN2-35/1000，含义是：额定电压35KV，额定电流1KA。
（V）15、对变电所中断路器进行夜间巡视检查时，应闭灯进行。
（V）16、SF断路器可广泛应用于各种高电压等级。
（V）617、触头断开后，只要触头之间还有电弧存在，则电路实际上并没有被切断。
（V）18、针对高压电容器组外壳严重膨胀故障，处理办法之一是经常清扫。
（X）19、断路器操动机构具有自由脱扣装置，其作用是：在合闸过程中，若继电保护动作，则使断路器立即跳闸。
（V）20、为了使运行调度方便，通常采用环网供电。
（X）21、电力线路一般可分为输电线路和配电线路。
（V）22、架空电力线路夜间巡视时发现接头过热发红现象，适当减负荷后可以继续运行。
（X）23、架设在发电厂升压变电所与地区变电所之间的线路以及地区变电所之间的线路，称为配电线路。
（X）24、防震锤可用于防止直线杆塔的悬式绝缘子串摇摆角过大，避免寒冷天气中导线出现“倒拔”现象。
（X）25、采用两支等高避雷针作为防雷保护时，两针间距与针高之比不宜小于5。
（X）26、3支等高避雷针构成的三角形内侧，在被保护高度水平面，各相邻避雷针间保护范围的一侧最小宽度≤0时，则全面积可受到保护。
（X）27、自动重合闸动作后，需手动将自动重合闸复归，准备下次动作。
(X)28、当电压为250～300V以内时，工频交流电比直流电对人体的危险性大。
（V）29、工作票应由工作票签发人签发。
（V）30、遮栏与带电设备的距离不应小于规定的安全距离。
（V）31、接地线安装时，接地线直接缠绕在须接地的设备上即可。
（X）32、当人体触及漏电设备的外壳，加于人手与脚之间的电位差称为接触电压。
（V）33、在实际的三孔插座中，如将电源N线与PE线串接，会使设备金属外壳带电。
（V）34、人体与带电体直接接触电击，两相电击比单相电击对人体的危险性大。
（V）35、绝缘杆一般用电木、胶木、环氧玻璃棒或环氧玻璃布管制成。
（V）36、旋转的电机灭火不宜使用砂土，以免损坏电机轴承。
（V）多选题：1、架空电力线路的巡视可分为（ABCDEF）。
A．定期巡视B．特殊巡视C．故障巡视D．夜间巡视E．登杆塔巡视F．监察巡视2、电压互感器的容量分为（BC）。
A.最小容量B.最大容量C.额定容量D.平均容量3、变压器按用途可分为（ABC）。
A.电力变压器B.特种变压器C.仪用互感器D.干式变压器4、同杆架设的多层线路挂接地线时应（AD）。
A.先装下层，后装上层B．先装上层，后装下层C．先装高压，后装低压D．先装低压，后装高压5、高压验电器的结构分为（AD）和两部分。
A．指示器B．电容器C．绝缘器D．支持器6、变电所一般常见的事故类别及其起因包括（ABCD）。
A.断路B．短路C．错误接线D．错误操作7、变压器的相数一般分为（AD）。
A.单相B.两相C.三相D.四相8、在工作票执行中，监护人的监护内容包括（ABCD）。
A.部分停电时，监护所有工作人员的活动范围，使其与带电部分之间不小于规定的安全距离B．带电作业时，监护所有工作人员的活动范围，使其与接地部分保持安全距离C．监护所有人员工具使用是否正确D．监护工作位置是否安全，操作方法是否得当E．监督非工作人员有何举动案例分析：1、某10kV电力线路配有电流速断保护和过电流保护，在线路出口处故障时其过电流保护动作，分析原因可能为(B)。
A.断路器误动B.电流速断保护拒动C.故障为永久性故障D.故障为瞬时性故障2、某变电站避雷针架设高度为20m，则该避雷针在8m的高度的保护半径是（B）。
A.12mB.14mC.16m。
