【CN209658467U】一种模块通讯含电源及通讯端子安装结构【专利】
【CN209658947U】无线充电装置【专利】

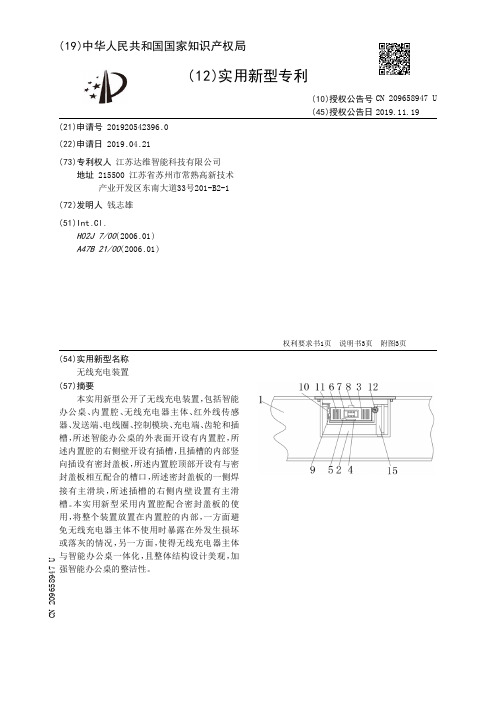

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920542396.0(22)申请日 2019.04.21(73)专利权人 江苏达维智能科技有限公司地址 215500 江苏省苏州市常熟高新技术产业开发区东南大道33号201-B2-1(72)发明人 钱志雄 (51)Int.Cl.H02J 7/00(2006.01)A47B 21/00(2006.01)(54)实用新型名称无线充电装置(57)摘要本实用新型公开了无线充电装置，包括智能办公桌、内置腔、无线充电器主体、红外线传感器、发送端、电线圈、控制模块、充电端、齿轮和插槽，所述智能办公桌的外表面开设有内置腔，所述内置腔的右侧壁开设有插槽，且插槽的内部竖向插设有密封盖板，所述内置腔顶部开设有与密封盖板相互配合的槽口，所述密封盖板的一侧焊接有主滑块，所述插槽的右侧内壁设置有主滑槽。
本实用新型采用内置腔配合密封盖板的使用，将整个装置放置在内置腔的内部，一方面避免无线充电器主体不使用时暴露在外发生损坏或落灰的情况，另一方面，使得无线充电器主体与智能办公桌一体化，且整体结构设计美观，加强智能办公桌的整洁性。
权利要求书1页 说明书3页 附图3页CN 209658947 U 2019.11.19C N 209658947U权 利 要 求 书1/1页CN 209658947 U1.无线充电装置，包括智能办公桌（1）、内置腔（2）、无线充电器主体（3）、红外线传感器（4）、发送端（5）、电线圈（6）、控制模块（7）、充电端（8）、齿轮（12）和插槽（15），其特征在于：所述智能办公桌（1）的外表面开设有内置腔（2），所述内置腔（2）的右侧壁开设有插槽（15），且插槽（15）的内部竖向插设有密封盖板（11），所述内置腔（2）顶部开设有与密封盖板（11）相互配合的槽口，所述密封盖板（11）的一侧焊接有主滑块（13），所述插槽（15）的右侧内壁设置有主滑槽（14），且主滑槽（14）的内部内嵌有主滑块（13），所述内置腔（2）的左侧壁设置有辅助滑槽（10），且辅助滑槽（10）的内部内嵌有辅助滑块（9），所述内置腔（2）的内部设置有无线充电器主体（3），且无线充电器主体（3）的左侧壁与辅助滑块（9）焊接固定，所述无线充电器主体（3）右侧壁的内置腔（2）上通过轴承安装有齿轮（12），所述无线充电器主体（3）内部的中间位置处设置有控制模块（7），且控制模块（7）的底部设置有红外线传感器（4），所述红外线传感器（4）的左侧安装有发送端（5），所述控制模块（7）的两侧皆设置有电线圈（6），所述无线充电器主体（3）的顶部安装有充电端（8）。
【CN209767091U】一种插入式母线槽直线连接模块【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920514157.4(22)申请日 2019.04.16(73)专利权人 杭州东南吉通网络有限公司地址 311400 浙江省杭州市富阳区富春街道公望街1177号(72)发明人 王晓力 (74)专利代理机构 杭州浙科专利事务所(普通合伙) 33213代理人 沈渊琪(51)Int.Cl.H02G 5/06(2006.01)(54)实用新型名称一种插入式母线槽直线连接模块(57)摘要本实用新型属于通信设备技术领域，具体涉及一种插入式母线槽直线连接模块，包括绝缘外壳、固定盖板和异形串联铜排，所述绝缘外壳的底部设置第一滑动配合部，所述绝缘外壳为U形槽结构，绝缘外壳内设置多个容纳槽，每个容纳槽内卡接异形串联铜排，所述固定盖板与所述绝缘外壳的U形槽结构的开口固定连接，所述固定盖板与所述绝缘外壳两个端口对应的两侧固定连接多个挡块，所述挡块能够阻挡所述异形串联铜排从所述容纳槽中脱落。
与现有技术相比，本实用新型结构简单，无繁琐的操作流程，只需将直线连接模块插入母线槽内即可，节省安装成本，另外固定盖板的安装，可以防止汇流铜排走位。
权利要求书1页 说明书2页 附图2页CN 209767091 U 2019.12.10C N 209767091U权 利 要 求 书1/1页CN 209767091 U1.一种插入式母线槽直线连接模块，其特征在于包括绝缘外壳（1）、固定盖板（3）和异形串联铜排（2），所述绝缘外壳（1）的底部设置第一滑动配合部（100），所述绝缘外壳（1）为U 形槽结构，绝缘外壳（1）内设置多个容纳槽（101），每个容纳槽（101）内卡接异形串联铜排（2），所述固定盖板（3）与所述绝缘外壳（1）的U形槽结构的开口固定连接，所述固定盖板（3）与所述绝缘外壳（1）两个端口对应的两侧固定连接多个挡块（300），所述挡块（300）能够阻挡所述异形串联铜排（2）从所述容纳槽（101）中脱落。
【CN209658263U】一种便于安装的电动汽车用车载电源【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920457315.7(22)申请日 2019.04.08(73)专利权人 宁波保税区凯启精密制造有限公司地址 315000 浙江省宁波市保税区扬子江北路8号3幢103室(72)发明人 王向东 (51)Int.Cl.H01M 2/10(2006.01)B60K 1/04(2019.01)F16F 15/04(2006.01)(54)实用新型名称一种便于安装的电动汽车用车载电源(57)摘要本实用新型公开了一种便于安装的电动汽车用车载电源，包括壳体、塑料空心板、绝缘隔板、插孔和插销，所述壳体底部通过螺栓设置有塑料空心板，所述壳体一端通过安装槽设置有防震板，所述壳体内通过安装座设置有蓄电池本体，所述蓄电池本体之间设置有绝缘隔板，所述壳体上端设置有顶盖，所述顶盖顶部通过螺栓设置有连接板，所述连接板两端通过螺钉设置有正极柱和负极柱，所述顶盖两侧均设置有插孔，所述壳体内表层通过螺栓设置有中空隔板，所述中空隔板内部通过螺钉设置有弹簧，所述壳体内侧通过螺栓设置有橡胶防滑齿。
本实用新型效果显著，操作简单，经久耐用，能够满足工作需求，适合普遍推广。
权利要求书1页 说明书3页 附图2页CN 209658263 U 2019.11.19C N 209658263U权 利 要 求 书1/1页CN 209658263 U1.一种便于安装的电动汽车用车载电源，包括壳体(1)、塑料空心板(2)、绝缘隔板(6)、插孔(16)和插销(15)，其特征在于：所述壳体(1)底部通过螺栓设置有塑料空心板(2)，所述壳体(1)一端通过安装槽设置有防震板(14)，所述壳体(1)内通过安装座设置有蓄电池本体(4)，所述蓄电池本体(4)之间设置有绝缘隔板(6)，所述壳体(1)上端设置有顶盖(5)，所述顶盖(5)顶部通过螺栓设置有连接板(13)，所述连接板(13)两端通过螺钉设置有正极柱(12)和负极柱(11)，所述顶盖(5)两侧均设置有插孔(16)，所述壳体(1)内表层通过螺栓设置有中空隔板(9)，所述中空隔板(9)内部通过螺钉设置有弹簧(10)，所述壳体(1)内侧通过螺栓设置有橡胶防滑齿(8)，所述壳体(1)外表层设置有耐磨层(7)。

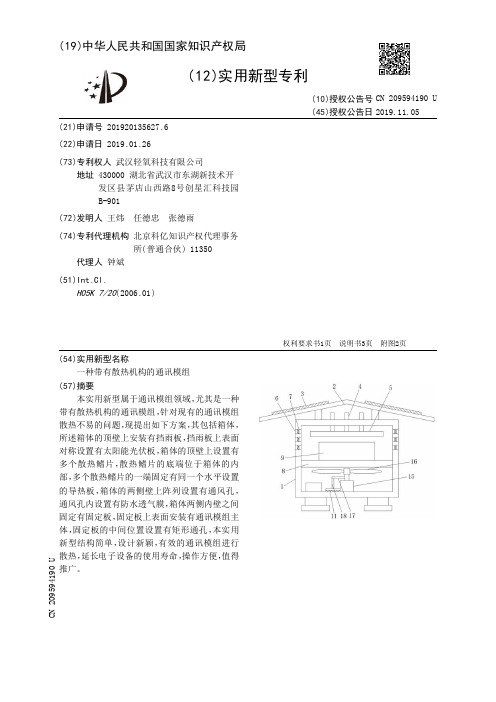

【CN209594190U】一种带有散热机构的通讯模组【专利】
说 明 书
1/3 页
一种带有散热机构的通讯模组
技术领域 [0001] 本实用新型涉及通讯模组技术领域，尤其涉及一种带有散热机构的通讯模组。
背景技术 [0002] 目前电子通讯设备现有技术设置于一个通讯机箱内运行，这些设备运作时会产生 热源 ，由 于通讯机箱为一个封闭 体 ，其材 质为一般为金 属 ，采 用铸造一次成型技术。受到目 前铸造工艺的限制，材质导热系数较低。因此造成电子设备散发的热量累积聚集于机箱腔 体的 局部区域 ，造成该 局部区域的温 度较高且散热不易 ，进而使得电 子器件所能 忍受的温 度超出限 度范围 ，将严重影响这些电 子设备的可靠度和使用寿命。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920135627 .6
(22)申请日 2019 .01 .26
(73)专利权人 武汉轻氧科技有限公司 地址 430000 湖北省武汉市东湖新技术开 发区县茅店山西路8号创星汇科技园 B-901
(72)发明人 王炜 任德忠 张德雨
权利要求书1页 说明书3页 附图2页
CN 209594190 U
CN 209594190 U
权 利 要 求 书
1/1 页
1 .一种带有散热机构的通讯模组，包括箱体(1) ，其特征在于，所述箱体(1)的顶壁上安 装有挡雨板(2) ，挡雨板(2)上表面对称设置有太阳能光伏板(3) ，箱体(1)的顶壁上设置有 多个散热鳍片(4) ，散热鳍片(4)的底端位于箱体(1)的内部，多个散热鳍片(4)的一端固定 有同一个水平设置的导热板(5) ，箱体(1)的两侧壁上阵列设置有通风孔(6) ，通风孔(6)内 设置有防水透气膜(7) ，箱体(1)两侧内壁之间固定有固定板(8) ，固定板(8)上表面安装有 通讯模组主体(9)，固定板(8)的中间位置设置有矩形通孔，矩形通孔内设置有栅板(10) ，箱 体(1)底壁的中间位置设置有进风孔，进风孔为圆形结构，进风孔的侧壁上阵列设置有三根 安装杆(12) ，三根安装杆(12)的一端固定有同一个水平设置的安装板(13) ，且进风孔内设 置有防尘网(14) ，安装板(13)的上表面安装有驱动电机(15) ，驱动电机(15)的输出轴末端 连接有扇叶(16) ，驱动电机(15)的输出轴上焊接有第一连接杆(17) ，第一连接杆(17)的一 端焊接有第二连接杆 (18) ，第二连接杆 (18)的底端安装有清洁刷(11)。
【CN209767890U】一种智能调光模块【专利】

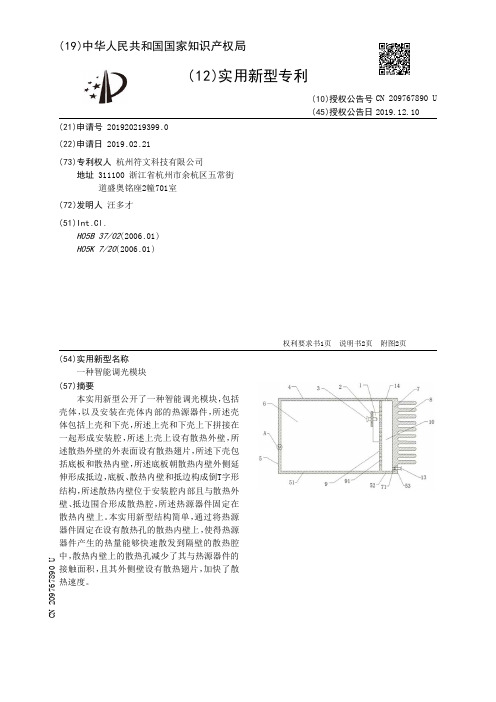

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920219399.0(22)申请日 2019.02.21(73)专利权人 杭州符文科技有限公司地址 311100 浙江省杭州市余杭区五常街道盛奥铭座2幢701室(72)发明人 汪多才 (51)Int.Cl.H05B 37/02(2006.01)H05K 7/20(2006.01)(54)实用新型名称一种智能调光模块(57)摘要本实用新型公开了一种智能调光模块，包括壳体，以及安装在壳体内部的热源器件，所述壳体包括上壳和下壳，所述上壳和下壳上下拼接在一起形成安装腔，所述上壳上设有散热外壁，所述散热外壁的外表面设有散热翅片，所述下壳包括底板和散热内壁，所述底板朝散热内壁外侧延伸形成抵边，底板、散热内壁和抵边构成倒T字形结构，所述散热内壁位于安装腔内部且与散热外壁、抵边围合形成散热腔，所述热源器件固定在散热内壁上。
本实用新型结构简单，通过将热源器件固定在设有散热孔的散热内壁上，使得热源器件产生的热量能够快速散发到隔壁的散热腔中，散热内壁上的散热孔减少了其与热源器件的接触面积，且其外侧壁设有散热翅片，加快了散热速度。
权利要求书1页 说明书2页 附图2页CN 209767890 U 2019.12.10C N 209767890U权 利 要 求 书1/1页CN 209767890 U1.一种智能调光模块，包括壳体，以及安装在壳体内部的热源器件(1)，其特征在于：所述壳体包括上壳(4)和下壳(5)，所述上壳(4)和下壳(5)上下拼接在一起形成安装腔(6)，所述上壳(4)上设有散热外壁(7)，所述散热外壁(7)的外表面设有散热翅片(8)，所述下壳(5)包括底板(51)和散热内壁(9)，所述底板(51)往散热内壁(9)外侧延伸形成抵边(52)，底板(51)、散热内壁(9)和抵边(52)一体成型构成倒T字形结构，所述散热内壁(9)位于安装腔(6)内部且与散热外壁(7)、抵边(52)围合形成散热腔(10)，所述热源器件(1)固定在散热内壁(9)上。

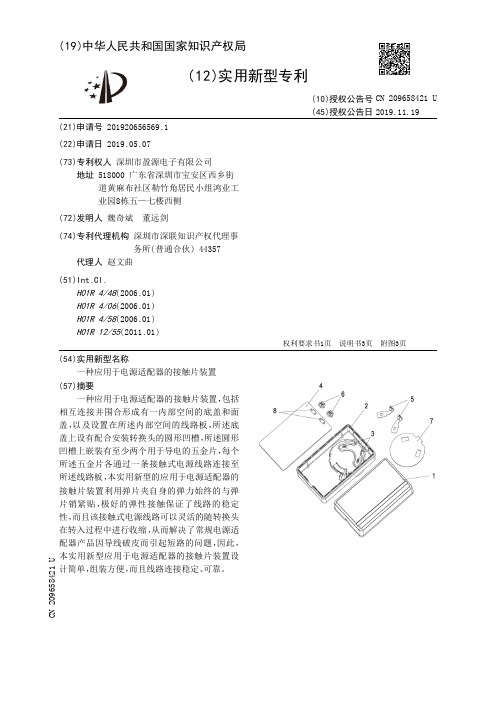

【CN209658421U】一种应用于电源适配器的接触片装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920656569.1(22)申请日 2019.05.07(73)专利权人 深圳市盈源电子有限公司地址 518000 广东省深圳市宝安区西乡街道黄麻布社区勒竹角居民小组鸿业工业园8栋五—七楼西侧(72)发明人 魏奇斌 董远剑 (74)专利代理机构 深圳市深联知识产权代理事务所(普通合伙) 44357代理人 赵文曲(51)Int.Cl.H01R 4/48(2006.01)H01R 4/06(2006.01)H01R 4/58(2006.01)H01R 12/55(2011.01)(54)实用新型名称一种应用于电源适配器的接触片装置(57)摘要一种应用于电源适配器的接触片装置，包括相互连接并围合形成有一内部空间的底盖和面盖，以及设置在所述内部空间的线路板，所述底盖上设有配合安装转换头的圆形凹槽，所述圆形凹槽上嵌装有至少两个用于导电的五金片，每个所述五金片各通过一条接触式电源线路连接至所述线路板，本实用新型的应用于电源适配器的接触片装置利用弹片夹自身的弹力始终的与弹片销紧贴，极好的弹性接触保证了线路的稳定性，而且该接触式电源线路可以灵活的随转换头在转入过程中进行收缩，从而解决了常规电源适配器产品因导线破皮而引起短路的问题，因此，本实用新型应用于电源适配器的接触片装置设计简单，组装方便，而且线路连接稳定、可靠。
权利要求书1页 说明书3页 附图3页CN 209658421 U 2019.11.19C N 209658421U权 利 要 求 书1/1页CN 209658421 U1.一种应用于电源适配器的接触片装置，其特征在于，包括相互连接并围合形成有一内部空间的底盖和面盖，以及设置在所述内部空间的线路板，所述底盖上设有配合安装转换头的圆形凹槽，所述圆形凹槽上嵌装有至少两个用于导电的五金片，每个所述五金片各通过一条接触式电源线路连接至所述线路板；每条所述接触式电源线路包括一个弹片夹和一个弹片销，所述内部空间于圆形凹槽上贴设有绝缘片，所述五金片穿过所述绝缘片与弹片销固定连接，所述弹片夹固定在线路板上，所述弹片夹与所述弹片销弹性接触以实现可靠导电。
【CN209119465U】一种电源适配器【专利】
3 .如权利要求2所述的一种电源适配器，其特征在于，还包括右限位板(17) ，所述右限 位板(17)底端与底板(12)顶侧壁左半区域的中央区域连接，并且右限位板(17)右侧壁与旋 转板(10)左侧壁接触。
实用新型内容 [0003] 为解决上述技术问题，本实用新型提供一种方便进行收纳，提高使用便捷性；降低 发生变形的可能性，提高使用可靠性的电源适配器。 [0004] 本实用新型的一种电源适配器，包括电源适配器本体，电源适配器本体包括壳体 和插头，插头上设置有两组金属插片，壳体内部设置有放置腔，壳体右侧壁上半区域设置有 出线口 ，出线口 与放置腔连通 ；还包括支撑杆、滑轨、滑块、连接杆和推动板 ，所述支撑杆左 端和右端分别与放置腔内左侧壁上半区域和内右侧壁上半区域连接，所述滑轨底端与支撑 杆底侧壁连接，所述滑块底侧壁设置有滑动槽，并且滑动槽与滑块左侧壁和右侧壁连通，滑 轨顶端插入滑动槽内部 ，所述插头安装在滑块顶侧壁上 ，所述壳体顶侧壁设置有移动口 ，移 动口 与放置腔连通 ，所述连接杆底端穿过移动口 然后与插头顶侧壁中央区域连接 ，连接杆 顶端与推动板底侧壁中央区域连接；还包括弹簧、旋转板、前螺栓、后螺栓、底板、定位板、拉 动杆和拉动板，所述底板底端与出线口内底侧壁连接，底板前侧壁和后侧壁分别设置有前 螺纹槽和后螺纹槽，前螺纹槽和后螺纹槽内侧壁上分别设置有与前螺栓和后螺栓外螺纹相 对应的内螺纹 ，所述旋转板底侧壁设置有旋转槽 ，并且旋转槽与旋转板左侧壁和右侧壁连 通 ，旋转板前半区域 和后半区域分 别设置有前旋转孔 和后旋转孔 ，前螺栓后端穿过前旋转 孔然后螺装插入前螺纹槽内 ，后螺栓前端穿过后旋转孔然后螺装插入后螺纹槽内 ，旋转板 顶侧壁中央区域设置有锁紧槽 ，出线口内 底侧壁中央区域设置有放置槽 ，所述定位板顶端 和弹簧均位于放置槽内部 ，并且定位板底端插入锁紧槽内部 ，壳体顶侧壁右半区域的中央 区域设置有连通槽 ，并且连通槽与放置槽连通 ，所述拉 动杆底端穿过连通槽 和弹簧然后与 定位板顶侧壁中央区域连接，拉动杆顶端与所述拉动板底侧壁连接。 [0005] 本实用新型的一种电源适配器，还包括左限位板，所述左限位板底端与滑轨顶侧 壁右端连接。 [0006] 本实用新型的一种电源适配器，还包括右限位板，所述右限位板底端与底板顶侧 壁左半区域的中央区域连接，并且右限位板右侧壁与旋转板左侧壁接触。
【CN209626428U】一种Sub6GMIMO天线模块【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920321522.X(22)申请日 2019.03.13(73)专利权人 深圳市信维通信股份有限公司地址 518000 广东省深圳市宝安区沙井街道西环路1013号A.B栋(72)发明人 曹艳杰 张昕 徐颖龙 陈少波 虞成城 (74)专利代理机构 深圳市博锐专利事务所44275代理人 张明(51)Int.Cl.H01Q 1/50(2006.01)H01Q 21/00(2006.01)H01Q 1/12(2006.01)H01Q 5/00(2015.01)(54)实用新型名称一种Sub6G MIMO天线模块(57)摘要本实用新型公开了一种Sub6G MIMO天线模块，包括连接臂，所述连接臂包括主体部和与所述主体部相连的至少两个分支部，所述分支部上设有双频天线，所述主体部上嵌设有至少两个馈线，所述馈线与所述双频天线一一对应设置且信号连接。
连接臂上的每个分支部都设有双频天线，每个双频天线均与一一对应的馈线信号连接，由于各个馈线与天线集成于连接臂内，一体化的Sub6G MIMO天线模块即便具有多个双频天线，但其体积和占用空间都较小，馈线布线简约清晰，整体组装简便。
权利要求书1页 说明书4页 附图2页CN 209626428 U 2019.11.12C N 209626428U权 利 要 求 书1/1页CN 209626428 U1.一种Sub6G MIMO天线模块，其特征在于：包括连接臂，所述连接臂包括主体部和与所述主体部相连的至少两个分支部，所述分支部上设有双频天线，所述主体部上嵌设有至少两个馈线，所述馈线与所述双频天线一一对应设置且信号连接。
2.根据权利要求1所述的Sub6G MIMO天线模块，其特征在于：还包括第一基板和第二基板，所述连接臂设于所述第一基板与第二基板之间，所述第一基板和第二基板通过所述连接臂形成信号连接。
【CN209641889U】一种FPC连接结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920578136.9(22)申请日 2019.04.25(73)专利权人 深圳市西姆特科技开发有限公司地址 518105 广东省深圳市宝安区松岗街道罗田社区龙山六路1号E栋401(72)发明人 石勇 黄纯良 付平 (51)Int.Cl.H01R 12/79(2011.01)H01R 12/72(2011.01)H01R 13/627(2006.01)H01R 13/631(2006.01)H01R 13/46(2006.01)(54)实用新型名称一种FPC连接结构(57)摘要本实用新型提供了一种FPC连接结构，包括PCB板和FPC板，所述PCB板上设有PCB连接端，所述FPC板上设有FPC连接端，所述FPC连接端上设有针脚，所述PCB连接端上设有供针脚插入的插接座，所述FPC连接端上还设有补强板，所述插接座两侧设有卡柱，所述补强板两侧朝针脚方向延伸有卡扣，所述卡扣上设有卡孔，所述卡孔上设有卡口，所述卡孔的孔径与卡柱的外径相匹配，所述卡口的宽度略小于卡柱的直径。
其插接座没有复杂的结构，其依靠端子和针脚连接，插接座代替连接器可以大大减小FPC连接部分的尺寸；卡扣和卡柱不仅起到定位导向作用，还可以防止针脚从插接座上意外脱出，使两者插接更加稳定可靠；外延部加强了FPC连接端在交界处的宽度，提高了FPC连接端的抗撕裂能力。
权利要求书1页 说明书3页 附图2页CN 209641889 U 2019.11.15C N 209641889U权 利 要 求 书1/1页CN 209641889 U1.一种FPC连接结构，包括PCB板(1)和FPC板(2)，所述PCB板(1)上设有PCB连接端(3)，所述FPC板(2)上设有FPC连接端(4)，其特征是：所述FPC连接端(4)上设有针脚(5)，所述PCB 连接端(3)上设有供针脚(5)插入的插接座(6)，所述FPC连接端(4)上还设有补强板(7)，所述插接座(6)两侧设有卡柱(8)，所述补强板(7)两侧朝针脚(5)方向延伸有卡扣(9)，所述卡扣(9)上设有卡孔(10)，所述卡孔(10)上设有卡口(11)，所述卡孔(10)的孔径与卡柱(8)的外径相匹配，所述卡口(11)的宽度略小于卡柱(8)的直径。
【CN209448454U】模块化移动电源【专利】
6 .根据权利要求5所述的模块化移动电源，其特征在于，所述第一金属触点位于所述第 二侧壁。
7 .根据权利要求2或3所述的模块化移动电源，其特征在于，所述拓展模块为备用电池 模块，且所述备用电池模块内具有辅助电池，且所述备用电池模块包括充电输入接口。
2 .根据权利要求1所述的模块化移动电源，其特征在于，在所述拓展模块装配到所述模 块安装槽时，所述拓展模块的表面与所述主体部的表面在同一平面内。
3 .根据权利要求1所述的模块化移动电源，其特征在于，在所述拓展模块装配到所述模 块安装槽时，所述拓展模块的表面突出于所述主体部的表面。
4 .根据权利要求2或3所述的模块化移动电源，其特征在于，所述第一卡接件包括至少 一个位于所述模块安装槽的第一侧壁的顶端的弹性凸起，且所述弹性凸起的上顶面具有斜 面。
权利要求书1页 说明书4页 附图2页
CN 209448454 U
CN 209448454 U
权 利 要 求 书
1/1 页
1 .一种模块化移动电源，其特征在于，包括主体部以及安装在所述主体部上的拓展模 块，且所述主体部包括储能电池，其中：所述主体部的上表面或下表面具有至少一个模块安 装槽 ，所述模块安装槽内设有第一金 属触点以 及第一卡接件 ；所述拓展模块的 形状 和尺寸 与所述模块安装槽的形状和尺寸匹配，且所述拓展模块上具有与所述第一金属触点对应的 第二金属触点以及与所述第一卡接件对应的第二卡接件；在所述拓展模块装配到所述模块 安装槽时 ，所述第二金属触点和第一金属触点导电 连接 ，并通过所述第二卡接件与第一卡 接件配合固定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920571066.4
(22)申请日 2019.04.25
(73)专利权人 武汉恩倍思科技有限公司
地址 430000 湖北省武汉市东湖开发区高
新大道999号
(72)发明人 周伟 顾大庆
(74)专利代理机构 合肥市科融知识产权代理事
务所(普通合伙) 34126
代理人 陈思聪
(51)Int.Cl.
H01R 13/40
(2006.01)
H01R 13/642
(2006.01)
H01R 13/52
(2006.01)
H01R 13/502
(2006.01)
(54)实用新型名称
一种模块通讯含电源及通讯端子安装结构
(57)摘要
本实用新型公开了一种模块通讯含电源及
通讯端子安装结构，包括上盖和下盖，所述上盖
上靠近其中部的表面开设有插孔，所述上盖上靠
近其端部的表面开设有固定孔，所述下盖的内壁
开设有螺纹孔，所述下盖的端部均开设有卡槽，
所述卡槽的内表面卡接有卡块，所述卡块的内部
固定连接有电源线，所述下盖的内部固定连接有
电路板，所述电路板的端部均设置有连接管脚，
所述连接管脚与电源线电性连接，所述固定孔的
内表面插接有七针端子公头，所述七针端子公头
与连接管脚电性连接，所述七针端子公头的内部
插接有七针端子母头。本实用新型利用七针端子
公头与七针端子母头直接插拔，节省了人工焊
接，提高了工作效率。
权利要求书1页 说明书3页 附图1页
CN 209658467 U
2019.11.19
C
N
2
0
9
6
5
8
4
6
7
U
1.一种模块通讯含电源及通讯端子安装结构，包括上盖（1）和下盖（2），其特征在于：所
述上盖（1）上靠近其中部的表面开设有插孔（3）；
所述上盖（1）上靠近其端部的表面开设有固定孔（4），固定孔（4）的内表面插接有七针
端子公头（11），所述下盖（2）的内部固定连接有电路板（9），所述电路板（9）的端部均设置有
连接管脚（10）；
所述七针端子公头（11）与连接管脚（10）电性连接；
所述七针端子公头（11）的内部插接有七针端子母头（12）。
2.根据权利要求1所述的一种模块通讯含电源及通讯端子安装结构，其特征在于：所述
七针端子母头（12）的顶部设置有第一O型防水圈（13）和第二O型防水圈（14）。
3.根据权利要求1所述的一种模块通讯含电源及通讯端子安装结构，其特征在于：所述
下盖（2）的端部均开设有卡槽（6），所述卡槽（6）的内表面卡接有卡块（7），所述卡块（7）的内
部固定连接有电源线（8），所述连接管脚（10）与电源线（8）电性连接。
4.根据权利要求3所述的一种模块通讯含电源及通讯端子安装结构，其特征在于：所述
下盖（2）的表面固定连接有定位块（15）。
5.根据权利要求4所述的一种模块通讯含电源及通讯端子安装结构，其特征在于：所述
下盖（2）的内壁开设有螺纹孔（5），上盖（1）和下盖（2）利用螺栓穿过插孔（3）与螺纹孔（5）螺
纹连接进行固定。
6.根据权利要求2所述的一种模块通讯含电源及通讯端子安装结构，其特征在于：所述
七针端子公头（11）与七针端子母头（12）相适配。
权 利 要 求 书
1/1页
2
CN 209658467 U
