电力电子技术习题（附参考答案）一、选择题1. 电力电子技术的主要研究对象是（）。
A. 电力系统B. 电子设备C. 电力电子器件及其应用D. 控制电路答案：C2. 电力电子器件的主要类型包括（）。
A. 晶体二极管B. 晶体三极管C. 功率晶体管D. 门极可关断晶闸管答案：C3. 电力电子变换器的主要功能是（）。
A. 电压变换B. 电流变换C. 频率变换D. 以上都是答案：D4. 电力电子技术的应用领域包括（）。
A. 电力系统B. 电机控制C. 电动汽车D. 以上都是答案：D5. 电力电子技术的研究方法主要包括（）。
A. 理论分析B. 仿真分析C. 实验研究D. 以上都是答案：D二、填空题1. 电力电子技术是利用（）对电能进行高效变换的技术。
答案：功率半导体器件2. 电力电子器件的主要类型有（）。
答案：晶闸管、GTO、MOSFET、IGBT等3. 电力电子变换器的主要功能有（）。
答案：电压变换、电流变换、频率变换4. 电力电子技术的应用领域包括（）。
答案：电力系统、电机控制、电动汽车、新能源等5. 电力电子技术的研究方法有（）。
答案：理论分析、仿真分析、实验研究三、判断题1. 电力电子技术只涉及电力系统方面的内容。
（）答案：错误2. 电力电子器件具有体积小、重量轻、开关速度快等特点。
（）答案：正确3. 电力电子变换器的主要功能是电压变换。
（）答案：错误4. 电力电子技术的应用领域仅限于电力系统。
（）答案：错误5. 电力电子技术的研究方法只有理论分析。
（）答案：错误四、简答题1. 简述电力电子技术的定义及其在电力系统中的应用。
答案：电力电子技术是利用功率半导体器件对电能进行高效变换的技术。
在电力系统中，电力电子技术主要用于实现电能的电压、电流、频率和波形等变换，提高电能的利用效率，满足各种用电设备的需求。
2. 简述电力电子器件的主要类型及其特点。
答案：电力电子器件的主要类型包括晶闸管、GTO、MOSFET、IGBT等。
电子电力技术考试试题
电子电力技术考试试题一、选择题（每题 2 分，共 40 分）1、下列不属于电力电子器件的是（）A 晶闸管B 晶体管C 电阻D 场效应管2、电力电子器件一般工作在（）状态。
A 导通B 截止C 开关D 放大3、晶闸管导通的条件是（）A 阳极加正电压，阴极加负电压，门极加正电压B 阳极加正电压，阴极加负电压，门极加负电压C 阳极加正电压，阴极加正电压，门极加正电压D 阳极加正电压，阴极加正电压，门极加负电压4、以下哪种电力电子器件属于电流驱动型器件（）A IGBTB GTOC MOSFETD SCR5、电力电子技术中，用于实现交流变直流的电路称为（）A 整流电路B 逆变电路C 斩波电路D 变频电路6、在单相桥式全控整流电路中，带电阻负载，控制角α的移相范围是（）A 0°～90°B 0°～180°C 90°～180°D 0°～360°7、三相桥式全控整流电路带电阻负载，当控制角α=30°时，输出电压的平均值为（）A 234U₂B 117U₂C 135U₂D 217U₂8、下列属于无源逆变电路的是（）A 直流斩波电路B 晶闸管相控整流电路C 交直交变频电路D 电压型逆变电路9、电流型逆变电路的特点是（）A 直流侧串联大电感B 直流侧并联大电容C 交流侧电流为正弦波D 交流侧电压为正弦波10、以下哪种斩波电路的输入输出电流均连续（）A 降压斩波电路B 升压斩波电路C 升降压斩波电路D Cuk 斩波电路11、绝缘栅双极型晶体管（IGBT）的特点是（）A 驱动功率大B 开关速度慢C 通态压降高D 输入阻抗高12、电力电子器件在实际应用中，需要考虑的参数有（）A 额定电压B 额定电流C 通态压降D 以上都是13、电力电子装置中，用于缓冲电路中电压和电流变化的元件是（）A 电阻B 电容C 电感D 二极管14、软开关技术的主要目的是（）A 降低开关损耗B 提高开关频率C 减小电磁干扰D 以上都是15、下列哪种控制方式常用于交流调速系统（）A 恒压频比控制B 矢量控制C 直接转矩控制D 以上都是16、在电力电子系统中，用于检测电流的传感器通常是（）A 电压互感器B 电流互感器C 霍尔传感器D 光电传感器17、电力电子系统中的保护电路通常包括（）A 过压保护B 过流保护C 短路保护D 以上都是18、下列哪种电路可以实现直流电压的升压变换（）A 降压斩波电路B 升压斩波电路C 反激式变换电路D 正激式变换电路19、对于 PWM 控制技术，以下说法错误的是（）A 可以改变输出电压的幅值B 可以改变输出电压的频率C 可以改变输出电压的相位D 可以实现能量的双向流动20、电力电子技术在下列哪个领域应用广泛（）A 电力系统B 交通运输C 工业控制D 以上都是二、填空题（每题 2 分，共 20 分）1、电力电子技术包括、、三个部分。
电力电子 综合练习题

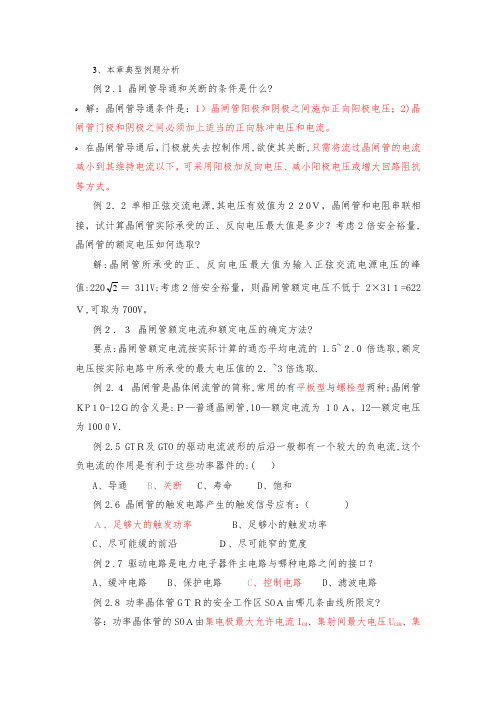

3、本章典型例题分析例２.1 晶闸管导通和关断的条件是什么?ﻩ解：晶闸管导通条件是：1）晶闸管阳极和阴极之间施加正向阳极电压；2)晶闸管门极和阴极之间必须加上适当的正向脉冲电压和电流。
