电力电子技术练习题1教材
电力电子技术习题
一、可控整流部分
1、如某晶闸管的正向阻断重复峰值电压为745V，反向重复峰值电压为825V，则该晶闸管的额定电压应为（）。
A、700V
B、750V
C、800V
D、850V
2、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )
A、0o-90°
B、0o-120°
C、0o-150°
D、0o-180°
3、三相全控桥式整流电路带电阻负载，当触发角α=0o时，输出的负载电压平均值为（）。
A、0.45U2
B、0.9U2
C、1.17U2
D、
2.34U2
4、三相全控整流桥电路，如采用双窄脉冲触发晶闸管时，下图中哪一种双窄脉冲间距相
隔角度符合要求。请选择。
5、单相半波可控整流电路，晶闸管两端承受的最大电压为（）。
A、U2
B、2U2
C、22U
D、
6U
2
6、单相桥式整流电路的同一桥臂两只晶闸管的触发脉冲应相差度。
A、60°
B、180°
C、360°
D、120°
7、在三相半波可控整流电路中，当负载为电感性时，负载电感量越大，则（）
A. 输出电压越高
B.输出电压越低
C.导通角越小
D. 导通角越大
8、在三相半波可控整流电路中，每只晶闸管的最大导通角为（D）
A. 30°
B. 60°
C. 90°
D. 120°
9、三相半波可控整流电路由(A)只晶闸管组成。
A、3
B、5
C、4
D、2
10、三相半波可控整流电路电阻负载的控制角α移相范围是(A)。
A、0～90°
B、0～100°
C、0～120°
D、0～150°
11、三相半波可控整流电路大电感负载无续流管，每个晶闸管电流平均值是输出电流平均值的(D)。
A、1/3
B、1/2
C、1/6
D、1/4
12、三相半控桥式整流电路由(A)晶闸管和三只功率二极管组成。
A、四只
B、一只
C、二只
D、三只
13、三相半控桥式整流电路电阻性负载时，控
制角α的移相范围是(D)。
A、0～180°
B、0～150°
C、0～120°
D、0～90°
15、三相全控桥式整流电路是由一组共阴极的与另一组共阳极的三相半波可控整流电路相(A)构成的。
A、串联
B、并联
C、混联
D、复联
15、三相可控整流触发电路调试时，首先要检查三相同步电压波形，再检查三相锯齿波波形，最后检查(D)。
A、同步变压器的输出波形
B、整流变压器的输出波形
C、晶闸管两端的电压波形
D、输出双脉冲的波形
16、单相桥式可控整流电路电阻性负载的输出电压波形中一个周期内会出现(D)个波峰。
A、2
B、1
C、4
D、3
17、锯齿波触发电路由锯齿波产生与相位控制、脉冲形成与放大、（C）、双窄脉冲产生等四个环节组成。
A、矩形波产生与移相
B、尖脉冲产生与移相
C、强触发与输出
D、三角波产生与移相
18、锯齿波触发电路中调节恒流源对电容器的充电电流，可以调节（B）。
A、锯齿波的周期
B、锯齿波的斜率
C、锯齿波的幅值
D、锯齿波的相位
19、三相半波可控整流电路中的三只晶闸管在电路上（C）。
A、绝缘
B、混联
C、并联
D、串联
20、三相半波可控整流电路电阻负载，保证电流连续的最大控制角ａ是（B）。
A、20°
B、30°
C、60°
D、90°
21、三相半波可控整流电路大电感负载无续流管的控制角ａ移相范围是（C）。
A、0~120°
B、0~150°
C、0~90°
D、0~60°
22、三相半控式整流电路由三只晶闸管和（C）功率二极管组成。
A、一只
B、二只
C、三只
D、四只
23、三相半控式整流电路电阻性负载时，每个晶闸管的最大导通角ａ是（B）。
A、150°
B、120°
C、90°
D、60°
24、三相半控式整流电路电感性负载晶闸管承受的最高电压U2的（C）倍。
A、根号 2
B、根号3
C、根号 6
D、根号12
25、三相全控桥式整流电路由三只共阴极（C）与三只共阳极晶闸管组成。
A、场效应管
B、二极管
C、晶闸管
D、晶体管
26、三相可控整流触发电路调试时，要使三相锯齿波的波形高度一致，斜率相同，相位互差（B ）。
A、60°
B、120°
C、90°
D、180°
27、单相半波可控整流电路电阻性负载一个周期内输出电压波形的最大导通角是（C）。A、90°B、120°C、180°D、240°
28、单相桥式可控整流电路大电感负载无续流管的输出电流波形（B ）。
A、始终在横坐标的下方
B、始终在横坐标的上方
C、会出现负电流部分
D、正电流部分大于负电流部分
29、三相半波可控整流电路电感性负载无续流管的输出电流波形在控制角（C ）时出现负电
压部分
A、a>60°
B、a>45°
C、a>30°
D、
a>90°
30、三相半波可控整流电路电阻性负载的输出电流波形在控制角a<（B ）时连续。
A、60°
B、30°
C、45°
D、90°
31、三相桥式可控整流电路电阻负载的输出电压波形，在控制角a=（C ）时，有电压输出部分等于无电压输出部分。
A、30°
B、60°
C、90°
D、120°
32、三相桥式可控整流电路电感性负载，控
制角a减小时，输出电流波形（B ）
A、降低
B、升高
C、变宽
D、变窄
33、在三相半波可控整流电路中，每只晶闸管承受的最高正反向电压为变压器二次相电压的。（ C ）
A. 根号2倍
B. 根号6倍
C. 根号3倍
D.
2 倍
34、在三相桥式半控整流电路中，对于共阴极组晶闸管来说，只有（ A ）一相的晶闸管且
只有出发脉冲时才能导通
（A）阳极电压最高（B）阳极电压最低（C）阴极电压最高（D）阴极电压最低
35、正向触发脉冲只允许在t1以后加入，并要求触发脉冲有一定的(A)。
A、宽度
B、电压
C、电流
D、功率
36、双窄脉冲的脉宽在(D)左右，在触发某一晶闸管的同时，再给前一晶闸管补发一个脉冲，作用与宽脉冲一样。
A、120°
B、90°
C、60°
D、18°
36、单相桥式可控整流电路大电感负载无续流管的输出电流波形()。
A、只有正弦波的正半周部分
B、正电流部分大于负电流部分
C、会出现负电流部分
D、是一条近似水平线
37、三相半波可控整流电路电阻性负载的输出电压波形在控制角(D)的范围内连续。A、0<α<30°B、0<α<45°
C、0<α<60°
D、0<α<90°
38、三相桥式可控整流电路电阻性负载的输出电压波形在控制角α<(A)时连续。
A、60°
B、70°
C、80°
D、90°
39、三相桥式可控整流电路电感性负载，控制
角α增大时，输出电流波形(D)。
A、降低
B、升高
C、变宽
D、变窄
40、晶闸管触发电路发出触发脉冲的时刻是由
(B)来定位的，由偏置电压来调整初始相
位，由控制电压来实现移相。
A、脉冲电压
B、触发电压
C、异步
电压D、同步电压
41、晶闸管触发电路所产生的触发脉冲信号必
须要（B）。
A、有一定的电抗
B、
有一定的移相范围
C、有一定的电位
D、
有一定的频率
42、触发脉冲信号应有一定的宽度，脉冲前
沿要陡。电感性负载一般是(C)ms，相当于50Hz
正弦波的18°。A、0.1 B、0.5
C、1
D、1.5
43、对触发脉冲要求有(B)。
A、一定的宽度，且达到一定的电流
B、一定的宽度，且达到一定的功率
C、一定的功率，且达到一定的电流
D、一定的功率，且达到一定的电压
44、在三相半控桥式整流电路带电阻性负载的情况下，能使输出电压刚好维持连续的控制角α等于（C ）。
（A）300（B）450（C）600（D）900
45. 串联谐振逆变器输入是恒定的电压，输出电流波形接近于(D)，属于电压型逆变器。
A、锯齿波
B、三角波
C、方波
D、正弦波
46. 电流型逆变器中间环节采用电抗器滤波，
(B)。
A、电源阻抗很小，类似电压源
B、电源呈高阻，类似于电流源
C、电源呈高阻，类似于电压源
D、电源呈低阻，类似于电流源
47、在三相半控桥式整流电路带电感性负载时，∝的移相范围为60°。
48、给晶闸管加上正向阳极电压它就会导通。（）
49、KP10—5表示的是额定电压1000V，额定电流500A的普通型晶闸管。（）
50、在三相半控桥式整流电路带电感性负载时，α的移相范围为60°。
51、在三相全控桥式整流电路中，每隔就有晶闸管要换流。
二、全控型电力电子部分
1、电力场效应管MOSFET是( )器件。
(A) 双极型(B) 多数载流子(C) 少数载流子(D) 无载流子
2、电力晶体管有何特点？
①电力晶体管有两个PN结，基本结构有PNP 型和NPN型两种。(1分)
②电力晶体管具有线性放大特性，一般作为电流放大元件用，但在电力电子装置中，GTR工作在开关状态。(1分)
③是一种典型自关断元件，可通过基极信号方便地进行导通与关断控制。(1分)
④不必具备专门的强迫换流电路，因此可使整个装置小型轻量化，高效率化。(1分)
⑤缺点是耐冲击浪涌电流能力差，易受二次击穿而损坏。(1分)
3、下列电力电子器件中，D 的
驱动功率小，驱动电路简单。
A. 普通晶闸管
B. 可关断
晶闸管
C. 电力晶体管
D. 功率场
控晶体管
4、逆变电路输出频率较高时，电路中的开关
元件应采用（D ）。
（A）晶闸管（B）电力晶体管（C）可关断晶闸管（D）电力场效应管
5、在电力电子装置中，电力晶体管一般工作在（ D）状态
（A）饱和（B）放大（C）截止（D）开关6、电力晶体管的开关频率（B）电力场效应。（A）稍高于（B）低于（C）远高于（D）等于
7、绝缘栅双击晶体管内部为（D）层结构（A）1 （B）2 （C）3 （D）4
8、斩波器中的绝缘栅双极晶体管工作在（A）状态。
（A）开关（B）截止（C）饱和（D）放大
9、电力场效应管MOSFET（ B ）现象。
（A）有二次击穿（B）无二次击穿（C）静电击穿（D）无静电击穿
10、电力场效应管MOSFET在使用和存放时，要防止（ C ）。
（Ａ）时间久而失效（Ｂ）二次击穿（Ｃ）静电击穿（Ｄ）饱和
11、电力晶体管ＧＴＲ内部电流是由（C ）形成的。
（Ａ）电子（Ｂ）空穴（Ｃ）电子和空穴（Ｄ）有电子但无空穴
12、以电力晶体管组成的斩波器适于（C ）容量的场合。
（Ａ）特大（Ｂ）大（Ｃ）中（Ｄ）小
13、要使绝缘栅双极晶体管导通，应（A）。
（Ａ）在栅极加正电压（Ｂ）在集极加正电压
（Ｃ）在栅极加负电压（Ｄ）在集极加负电压
14、电力场效应管MO S F E T是( B )器件。
(A) 双极型 (B) 多数载流子 (C) 少数载流子 (D) 无载流子
15、电力晶体管的缺点是( D )。
(A) 功率容量小 (B) 必须具备专门的强迫换流电路
(C) 具有线性放大特性 (D) 易受二次击穿而损坏
16、绝缘栅双极晶体管( A )电路。
(A) 不必有专门的强迫换流 (B) 可以有专门的强迫换流
(C) 必须有专门的强迫换压 (D) 可以有专门的强迫换压
17、电力场效应管MOSFET是理想的( )控制器件。
(A) 电压 (B) 电流 (c) 电阻
(D) 功率
18、以电力晶体管组成的斩波器适于( )容量的场合。
(A) 特大(B) 大(c) 中
(D) 小
19、电力场效应管适用于( )容量的设备。
（A）高速大（B）低速大（C）高速小（D）低速小
20、在大容量三相逆变器中，开关元件一般不采用( )。
（A）晶闸管（B）绝缘栅双极晶体管
（C）可关断晶闸管（D）电力晶体管
21、电力场效应管是理想的电流控制器件。
22、绝缘栅双极晶体管的导通与关断是由栅极电压来控制的。
23、电力场效应管属于双极型器件。
24、（√）电力场效应管MOSFET在使用时要防止静电击穿。
25、（√）电力晶体管在使用时要防止二次击穿。
26、（√）斩波器中的绝缘栅双极晶体管工作在开关状态。
27、（√）电力晶体管属于双极型晶体管。
三、逆变部分
1、通过变流器把直流电能变成某一频率或可
调频率的交流电能直接供电给负载的，叫做
(B)。 A、有源逆变 B、无源逆变
C、整流
D、反馈
2、三相桥式逆变电路电压脉动小，变压器利用率高，晶闸管工作电压低，电抗器比三相半波电路小，在(D)容量可逆系统中广泛应用。A、小 B、中、小 C、大 D、大、中
A. 30°
B. 60°
C. 90°
D. 120°
（X）3. 在并联谐振式晶闸管逆变器中，负载两端式正弦波电压，负载电流也是正弦波电流。
（X）4. 电力晶体管的缺点是必须具备专门的强迫换流电路。
(× )5．斩波器中的电力晶体管工作在线性放大状态。
6、SPWM 即正弦脉宽调制波形，是指与正弦波等效的一系列等幅不等宽的矩形脉冲列。
（）
7、晶闸管逆变器输出交流电的频率由( )来决定。
(A) 一组晶闸管的导通时间 (B) 两组晶闸管的导通时间
(c) 一组晶闸管的触发脉冲频率 (D) 两组晶闸管的触发脉冲频率
8、逆变电路输出频率较高时，电路中的开关元件应采用( )。
(A) 晶闸管 (B) 单结晶体管
(c) 电力晶体管 (D) 绝缘栅双极晶体管
9、（×）逆变电路输出频率较高时，电路中的开关元件应采用晶闸管。
10、（×）绝缘栅双极晶体管必须有专门的强迫换流电路。
（√）11、电压型逆变器适于不经常起动、制动和反转的拖动装置中。
把（ C ）的装置称为逆变器。A. 交流电变换为直流电 B. 交流电压升高或降低
C. 直流电变换为交流电
D. 直流电压升高或降低
12、单相半桥逆变器(电压型)的直流接有两个相互串联的 ( A ).
(A) 容量足够大的电容 (B) 大电感
(C) 容量足够小的电容 (D) 小电感
13、单相半桥逆变器（电压型）的每个导电臂由一个电力晶体管和一个（D）组成二极管。（A）串联（B）反串联（C）并联（D）反并联
14、单相半桥逆变器（电压型）有（ B）个导电臂。
（A）1 （B）2 （C）3 （D） 4 15、电压型逆变器的直流端（D ）。
（A）串联大感器（B）串联大电容
（C）并联大感器（D）并联大电容16、逆变器根据对无功能量的处理方法不同，分为( C )。
(A) 电压型和电阻型 (B) 电流型和功率型
（C）电压型和电流型 (D) 电压型和功率型
17、单相半桥逆变器(电压型)的输出电压为( )。
（A）正弦波（B）矩形波（C）锯齿波（D）尖顶波
(X )18、在电压型逆变器中，是用大电感来缓冲无功能量的。
问答题
1、电压型逆变电路中的反馈二极管的作用是什么？
2、什么是单极性、双极性PWM？
3、无源逆变电路和有源逆变电路有何区别？
4、什么是同步调制、异步调制、混合同步调制？各有什么优、缺点？载波信号和调制信号不保持同步的调制方式称为异步调制。载波比N等于常数，并在变频时使载波和信号波保持同步的方式称为同步调制。
四、直流斩波部分
2、直流斩波电路只能实现降低输出直流电压的作用。（）
3、在斩波器中，采用电力场效应管可以（）。
电力电子技术试题及答案(B)
电力电子技术答案 2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？ 答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。 2.电力二极管在P 区和N 区之间多了一层低掺杂N 区，也称漂移区。低掺杂N 区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N 区就可以承受很高的电压而不被击穿。 2-2. 使晶闸管导通的条件是什么？ 答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：uAK>0且uGK>0。 2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。 要使晶闸管由导通变为关断， 可利用外加电压和外电路的作用使流过晶闸管的电流降 到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 2-4图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 、I 、I 。 πππ4 π4 π2 5π4a) b)c) 图1-43 图2-27 晶闸管导电波形 解：a) I d1= π21?π πωω4 )(sin t td I m =π2m I (122+)≈0.2717 I m I 1= ?π πωωπ 4 2 )()sin (21 t d t I m =2m I π 2143+≈0.4767 I m b) I d2 = π1?π πωω4)(sin t td I m =π m I ( 12 2 +)≈0.5434 I m I 2 = ? π π ωωπ 4 2) ()sin (1 t d t I m = 2 2m I π 21 43+ ≈0.6741I m c) I d3=π21?2 )(π ωt d I m =41 I m I 3 =? 2 2 ) (21π ωπt d I m = 2 1 I m 2-5上题中如果不考虑安全裕量,问100A 的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、 I m3各为多少? 解：额定电流I T(AV)=100A 的晶闸管，允许的电流有效值I=157A,由上题计算结果知 a) I m1≈4767.0I ≈329.35， I d1≈0.2717 I m1≈89.48 b) I m2≈ 6741 .0I ≈232.90, I d2≈0.5434 I m2≈126.56 c) I m3=2 I = 314, I d3= 4 1 I m3=78.5 2-6 GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能? 答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益 1α和2α， 由普通晶阐管的分析可得， 121=+αα是器件临界导通的条件。1 21＞αα+两个等效晶体管过饱和而导通；
电力电子技术期末考试试题及答案(史上最全)
电力电子技术试题 第1章电力电子器件 1.电力电子器件一般工作在__开关__状态。 2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高 时，功率损耗主要为__开关损耗__。 3.电力电子器件组成的系统，一般由__控制电路__、_驱动电路_、 _主电路_三部分组成， 由于电路中存在电压和电流的过冲，往往需添加_保护电路__。 4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件_ 、 _ 双极型器件_ 、_复合型器件_三类。 5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。 6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、 _肖特基二极管_。 7.肖特基 二极管的开关损耗_小于_快恢复二极管的开关损耗。 8.晶闸管的基本工作特性可概括为 __正向电压门极有触发则导通、反向电压则截止__ 。 | 9.对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL__大于__IH 。 10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM_大于__Ubo。 11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。 的__多元集成__结构是为了便于实现门极控制关断而设计的。 的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系， 其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。 14.电力MOSFET的通态电阻具有__正__温度系数。 的开启电压UGE（th）随温度升高而_略有下降__，开关速度__小于__电力MOSFET 。 16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。 的通态压降在1/2或1/3额定电流以下区段具有__负___温度系数，在1/2或1/3额定电流以 上区段具有__正___温度系数。 18.在如下器件：电力二极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（电力MOSFET）、绝缘栅双极型晶体管（IGBT）中，属 于不可控器件的是_电力二极管__，属于半控型器件的是__晶闸管_，属于全控型器件的是_ GTO 、GTR 、电力MOSFET 、IGBT _；属于单极型电力电子器件的有_电力MOSFET _，属于双 极型器件的有_电力二极管、晶闸管、GTO 、GTR _，属于复合型电力电子器件得有 __ IGBT _；在可控的器件中，容量最大的是_晶闸管_，工作频率最高的是_电力MOSFET，属于电压驱动 的是电力MOSFET 、IGBT _，属于电流驱动的是_晶闸管、GTO 、GTR _。 . 第2章整流电路 1.电阻负载的特点是_电压和电流成正比且波形相同_，在单相半波可控整流电阻性负载电路中，晶闸管控制角α的最大移相范围是_0-180O_。 2.阻感负载的特点是_流过电感的电流不能突变，在单相半波可控整流带阻感负载并联续 流二极管的电路中，晶闸管控制角α的最大移相范围是__0-180O _ ，其承受的最大正反向电压均为___，续流二极管承受的最大反向电压为___（设U2为相电压有效值）。 3.单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为__0-180O _，单个晶闸管 所承受的最大正向电压和反向电压分别为__ 和_；带阻感负载时，α角移相范围为_0-90O _， 单个晶闸管所承受的最大正向电压和反向电压分别为___和___；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出侧串联一个_平波电抗器_。 4.单相全控桥反电动势负载电路中，当控制角α大于不导电角时，晶闸管的导通角=_π-α-_; 当控制角小于不导电角时，晶闸管的导通角=_π-2_。
电力电子技术汇总题库
南通大学电气工程学院电力电子技术 题 库
第二章电力电子器件 一、填空题 1、若晶闸管电流有效值是157A，则其额定电流为100A。若该晶闸管阳、阴间电压为60sinwtV，则其额定电压应为60V。（不考虑晶闸管的电流、电压安全裕量。） 2、功率开关管的损耗包括两方面，一方面是导通损耗；另一方是开关损耗。 3、在电力电子电路中，常设置缓冲电路，其作用是抑制电力电子器件的内因过电压、du/dt或者过电流和di/dt，减小器件的开关损耗。 4、缓冲电路可分为关断缓冲电路和开通缓冲电路。 5、电力开关管由于承受过电流，过电压的能力太差。所以其控制电路必须设有过流和过压保护电路。 二、判断题 1、“电力电子技术”的特点之一是以小信息输入驱动控制大功率输出。（√） 2、某晶闸管，若其断态重复峰值电压为500V，反向重复峰值电压为700V，则该晶闸管的额定电压是700V。（×） 3、晶闸管导通后，流过晶闸管的电流大小由管子本身电特性决定。（×） 4、尖脉冲、矩形脉冲、强触发脉冲等都可以作为晶闸管的门极控制信号。（√） 5、在晶闸管的电流上升至其维护电流后，去掉门极触发信号，晶闸管级能维护导通。（×） 6、在GTR 的驱动电路设计中，为了使GTR 快速导通，应尽可能使其基极极驱动电流大些。（×） 7、达林顿复合管和电力晶体管属电流驱动型开关管；而电力场效应晶体管和绝缘栅极双极型晶体管则属电压驱动型开关管。（√） 8、IGBT 相比MOSFET，其通态电阻较大，因而导通损耗也较大。（×） 9、整流二级管、晶闸管、双向晶闸管及可关断晶闸管均属半控型器件。（×） 10、导致开关管损坏的原因可能有过流、过压、过热或驱动电路故障等。（√） 三、选择题 1、下列元器件中，（ BH ）属于不控型，（ DEFIJKLM）属于全控型,（ ACG ）属于半控型。 A、普通晶闸管 B、整流二极管 C、逆导晶闸管 D、大功率晶体管 E、绝缘栅场效应晶体管 F、达林顿复合管 G、双向晶闸管 H、肖特基二极管 I、可关断晶闸管 J、绝缘栅极双极型晶体管 K、MOS 控制晶闸管 L、静电感应晶闸管 M、静电感应晶体管 2、下列器件中，（ c ）最适合用在小功率，高开关频率的变换器中。 A、GTR B、IGBT C、MOSFET D、GTO 3、开关管的驱动电路采用的隔离技术有（ ad ） A、磁隔离 B、电容隔离 C、电感隔离 D、光耦隔离 四、问答题 1、使晶闸管导通的条件是什么？ 答：晶闸管承受正向阳极电压，并在门极施加触发电流或脉冲（uak＞0且ugk＞0）。
电力电子技术试题及答案(1)
《电力电子技术》试卷 一．填空（共15分，1分/空） 1.电力电子技术通常可分为（）技术和（）技术两个分支。 2.按驱动电路信号的性质可以将电力电子器件分为（）型器件和（）型器件两类，晶闸管属于其中的（）型器件。 3.晶闸管单相桥式全控整流电路带反电动势负载E时（变压器二次侧电压有效值为U ，忽略主电路 2 各部分的电感），与电阻负载时相比，晶闸管提前了电角度δ停止导电，δ称为（）角，数量关系为δ=（）。 4.三相桥式全控整流电路的触发方式有（）触发和（）触发两种，常用的是（）触发。 5.三相半波可控整流电路按联接方式可分为（）组和（）组两种。 6.在特定场合下，同一套整流电路即可工作在（）状态，又可工作在（）状态，故简称变流电路。 7.控制角α与逆变角β之间的关系为（）。 二．单选（共10分，2分/题） 1．采用（）是电力电子装置中最有效、应用最广的一种过电流保护措施。 A.直流断路器 B. 快速熔断器 C.过电流继电器 2．晶闸管属于（）。 A.不可控器件 B. 全控器件 C.半控器件 3．单相全控桥式整流电路，带阻感负载（L足够大）时的移相范围是（）。 A．180O B.90O C.120O 4．对三相全控桥中共阴极组的三个晶闸管来说，正常工作时触发脉冲相位应依次差（）度。 A.60 B. 180 C. 120 5．把交流电变成直流电的是（）。 A. 逆变电路 B.整流电路 C.斩波电路 三．多选（共10分，2分/题） 1．电力电子器件一般具有的特征有。 A.所能处理电功率的大小是其最重要的参数 B.一般工作在开关状态 C.一般需要信息电子电路来控制 D.不仅讲究散热设计，工作时一般还需接散热器 2．下列电路中，不存在变压器直流磁化问题的有。 A.单相全控桥整流电路 B.单相全波可控整流电路 C.三相全控桥整流电路 D.三相半波可控整流电路 3．使晶闸管关断的方法有。 A.给门极施加反压 B.去掉阳极的正向电压 C.增大回路阻抗 D.给阳极施加反压 4．逆变失败的原因有。 A.触发电路不可靠 B.晶闸管发生故障 C.交流电源发生故障 D.换相裕量角不足 5．变压器漏抗对整流电路的影响有。 A.输出电压平均值降低 B.整流电路的工作状态增多 C.晶闸管的di/dt减小 D.换相时晶闸管电压出现缺口 四．判断（共5分,1分/题） 1.三相全控桥式整流电路带电阻负载时的移相范围是150O。（） 2.晶闸管是一种四层三端器件。（）

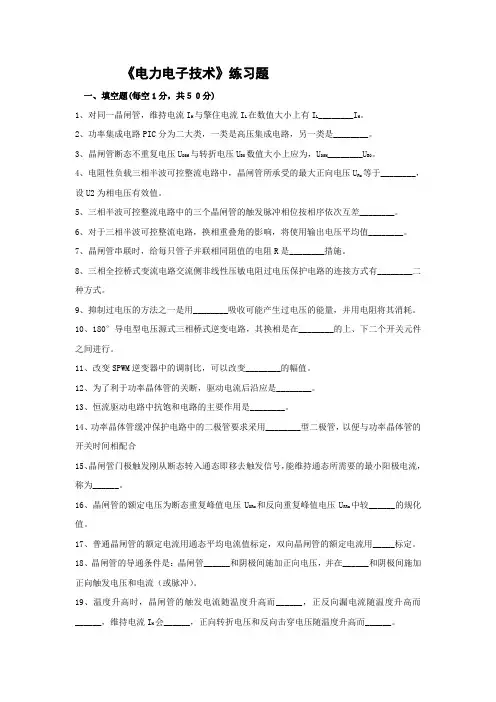

《电力电子技术》题库含答案
一、填空题(每空1分，共５０分) 1、对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L _________ I H。 2、功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________________________________。 3、晶闸管断态不重复电压U DSM与转折电压U BO数值大小上应为，U DSM ________ U BO。 4、电阻负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于_____，设U2为相电压有效值。 5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差___________________________。 6、对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值_______________________。 7、晶闸管串联时，给每只管子并联相同阻值的电阻R是______________________________________措施。 8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有______________二种方式。 9、抑制过电压的方法之一是用_____________________吸收可能产生过电压的能量，并用电阻将其消耗。 10、180°导电型电压源式三相桥式逆变电路，其换相是在___________的上、下二个开关元件之间进行。 11、改变SPWM逆变器中的调制比，可以改变_____________________________________________的幅值。 12、为了利于功率晶体管的关断，驱动电流后沿应是___________________________________________。 13、恒流驱动电路中抗饱和电路的主要作用是__________________________________________________。 14、功率晶体管缓冲保护电路中二极管要求采用________型二极管，以便与功率晶体管的开关时间相配合。 15、晶闸管门极触发刚从断态转入通态即移去触发信号，能维持通态所需要的最小阳极电流，称为：___________________________________________________________________________________________。 16、晶闸管的额定电压为断态重复峰值电压U DRm和反向重复峰值电压U RRm中较________________的规化值。 17、普通晶闸管的额定电流用通态平均电流值标定，双向晶闸管的额定电流用___________________标定。 18、晶闸管的导通条件是：晶闸管_________________和阴极间施加正向电压，并在______________和阴极间施加正向触发电压和电流（或脉冲）。 19、温度升高时，晶闸管的触发电流随温度升高而__________，正反向漏电流随温度升高而__________，维持电流I H会____________________，正向转折电压和反向击穿电压随温度升高而_________________。 导通后流过晶闸管的电流由_____________________决定，负载上电压由______________________决定。 20、晶闸管的派生器件有： ____________ 、 ____________ 、 ____________ 、 ____________等。 21、功率场效应管在应用中的注意事项有： （1）_________________________________________，（2）______________________________________，（3）_________________________________________，（4）_____________________________________。22、整流就是把交流电能转换成直流电能，而将直流转换为交流电能称为__________________________，它是对应于整流的逆向过程。 23、____________________________________________与开关的频率和变换电路的形态性能等因素有关。
王兆安版电力电子技术试卷及答案
20××－20××学年第一学期期末考试 《电力电子技术》试卷(A) （时间90分钟 满分100分） （适用于 ××学院 ××级 ××专业学生） 一、 填空题（30分,每空1分）。 1．如下器件：电力二极管（Power Diode ）、晶闸管（SCR ）、门极可关断晶闸管（GTO ）、电力晶体管（GTR ）、电力场效应管（电力MOSFET ）、绝缘栅双极型晶体管（IGBT ）中，属于不可控器件的是________，属于半控型器件的是________，属于全控型器件的是________；属于单极型电力电子器件的有________，属于双极型器件的有________，属于复合型电力电子器件得有 ________；在可控的器件中，容量最大的是________，工作频率最高的是________，属于电压驱动的是________，属于电流驱动的是________。（只写简称） 2．单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为 _，单个晶闸管所承受的最大正向电压和反向电压分别为 和 ；带阻感负载时，α角移相范围为 ，单个晶闸管所承受的最大正向电压和反向电压分别为 和 。 3．直流斩波电路中最基本的两种电路是 和 。 4．升降压斩波电路呈现升压状态时，占空比取值范围是__ _。 5．与CuK 斩波电路电压的输入输出关系相同的有 、 和 。 6．当采用6脉波三相桥式电路且电网频率为50Hz 时，单相交交变频电路的输出上限频率约为 。 7．三相交交变频电路主要有两种接线方式，即 _和 。 8．矩阵式变频电路是近年来出现的一种新颖的变频电路。它采用的开关器件是 ；控制方式是 。 9．逆变器按直流侧提供的电源的性质来分，可分为 型逆变器和 型逆变器。 10．把电网频率的交流电直接变换成可调频率的交流电的变流电路称为 。 二、简答题（18分,每题6分）。 1．逆变电路多重化的目的是什么？如何实现？串联多重和并联多重逆变电路各应用于什么场合？ 2．交流调压电路和交流调功电路有什么异同？ 3．功率因数校正电路的作用是什么？有哪些校正方法？其基本原理是什么？ 三、计算题（40分，1题20分，2题10分，3题10分）。 1．一单相交流调压器，电源为工频220V ，阻感串联作为负载，其中R=0.5Ω，L=2mH 。 试求：①开通角α的变化范围；②负载电流的最大有效值；③最大输出功率及此时电源侧的功率因数；④当2πα＝时，晶闸管电流有效值，晶闸管导通角和电源侧功率因数。 2．.三相桥式电压型逆变电路，工作在180°导电方式，U d =200V 。试求输出相电压的基波幅值U UN1m 和有效值U UN1、输出线电压的基波幅值U UV1m 和有效值U UV1、输出线电压中7次谐波的有效值U UV7。 3 ．如图所示降压斩波电路E=100V ，L 值极大，R=0.5Ω，E m =10V ，采用脉宽调制控制方式，T=20μs ，当t on =5μs 时，计算输出电压平均值U o ，输出电流平均值
电力电子技术复习题及答案汇编
电力电子技术试题 1、请在空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO ；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET 和GTR 的复合管。 2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。 3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。。 4、在电流型逆变器中，输出电压波形为正弦波波，输出电流波形为方波波。 5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A安。 6、180°导电型三相桥式逆变电路，晶闸管换相是在_同一桥臂上的上、下二个元件之间进行；而120o导电型三相桥式逆变电路，晶闸管换相是在_不同桥臂上的元件之间进行的。 9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移 相使输出电压下降。（写出四种即可） 10、逆变器按直流侧提供的电源的性质来分，可分为电压型型逆变器和电流型型逆变器，电压 型逆变器直流侧是电压源，通常由可控整流输出在最靠近逆变桥侧用电容器进行滤波，电压型三相桥式逆变电路的换流是在桥路的本桥元件之间元件之间换流，每只晶闸管导电的角度是180o 度；而电流型逆变器直流侧是电流源，通常由可控整流输出在最靠近逆变桥侧是用电感滤波，电流型三相桥式逆变电路换流是在异桥元件之间元件之间换流，每只晶闸管导电的角度是120o 度。 11、直流斩波电路按照输入电压与输出电压的高低变化来分类有降压斩波电路；升压斩波电路；升降压斩波电路。 12、由晶闸管构成的逆变器换流方式有负载换流和强迫换流。 13、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为有源、逆变器与无源逆变器两大类。 14、有一晶闸管的型号为KK200－9，请说明KK快速晶闸管；200表示表示200A，9表 示900V。 15、单结晶体管产生的触发脉冲是尖脉冲脉冲；主要用于驱动小功率的晶闸管；锯齿波同 步触发电路产生的脉冲为强触发脉冲脉冲；可以触发大功率的晶闸管。 19、由波形系数可知，晶闸管在额定情况下的有效值电流为I Tn等于 1.57倍I T（AV），如果I T（AV）=100安培， 则它允许的有效电流为157安培。通常在选择晶闸管时还要留出 1.5—2倍的裕量。 20、通常变流电路实现换流的方式有器件换流，电网换流，负载换流，强迫换流四种。 21、在单相交流调压电路中，负载为电阻性时移相范围是0，负载是阻感性时移相范围是 。 22、在电力晶闸管电路中，常用的过电压保护有避雷器；阻容吸收；硒堆；压敏电阻；整流式阻容吸收等几种。 23、。晶闸管的维持电流I H是指在温度40度以下温度条件下，门极断开时，晶闸管从较大通态电流下降到 刚好能保持导通所必须的最小阳极电流。 25、普通晶闸管的图形符号是，三个电极分别是阳极A，阴极K和门极G晶闸管的导通条件是阳极加正电压，阴极接负电压，门极接正向电压形成了足够门极电流时晶闸管导通；关断条件是当晶闸管阳极电流小于维持电流I H时，导通的晶闸管关断。.。 27、绝缘栅双极型晶体管是以电力场效应晶体管栅极；作为栅极，以以电力晶体管集电极和发射极复合而成。 29、晶闸管的换相重叠角与电路的触发角α；变压器漏抗X B；平均电流I d；电源相电压U2。等到参数有关。
最新电力电子技术试题及答案(1)
德州科技职业学院机电系14级机电专业 期末考试试题 《电力电子技术》试卷 一、选择（每题1.5分，共60分） 1、 晶闸管内部有（ ）个PN 结。 A 、1 B 、2 C 、3 D 、4 2、晶闸管在电路中的门极正向偏压（ ）越好。 A 、越大 B 、越小 C 、不变 D 、越稳定 3、晶闸管的通态电流（额定电流）是用电流的（ ）来表示的。 A 、有效值 B 、最大值 C 、平均值 D 、瞬时值 4、双向晶闸管是用于交流电路中的，其外部有（ ）个电极。 A 、一个 B 、两个 C 、三个 D 、四个 5、下列电力半导体器件电路符号中，表示IGBT 器件电路符号的是（ ） 6、比较而言，下列半导体器件中开关速度最快的是（ ） A 、IGBT B 、MOSFET C 、GTR D 、GTO 7、比较而言，下列半导体器件中开关速度最慢的是（ ） A 、IGBT B 、MOSFET C 、GTR D 、GTO 8、比较而言，下列半导体器件中性能最好的是（ ） A 、IGBT B 、MOSFET C 、GTR D 、GTO 9、比较而言，下列半导体器件中输入阻抗最大的的是（ ） A 、IGBT B 、MOSFET C 、GTR D 、GTO 10、下列半导体器件中属于电流型控制器件的是（ ） A 、IPM B 、MOSFET C 、IGBT D 、GTO 11、逆变电路输出频率较高时，电路中的开关元件应采用（ ） A 、晶闸管 B 、单结晶体管 C 、电力晶体管 D 、绝缘栅双极型晶体管 12、电力场效应管MOSFET 适于在（ ）条件下工作 A 、直流 B 、低频 C 、中频 D 、高频 13、要使绝缘栅双极型晶体管导通，应（ ） A 、在栅极加正电压 B 、在集电极加正电压 C 、在栅极加负电压 D 、
电力电子技术复习题 (2)
电力电子技术总习题试题答案 一、简答题 1、晶闸管导通的条件是什么？ （1）晶闸管阳极和阴极之间施加正向阳极电压 （2）晶闸管门极和阴极之间必须施加适当的正向脉冲电压和电流 2、有源逆变实现的条件是什么？ （1）晶闸管的控制角大于90度，使整流器输出电压Ud为负 （2）整流器直流侧有直流电动势，其极性必须和晶闸管导通方向一致，其幅值应大于变流器直流侧的平均电压 3、电压源逆变电路与电流源逆变电路的区别？ （1）电压型无源逆变电路直流侧接大电容滤波，输出电压为方波交流，输出电流的波形与负载性质有关；电流型无源逆变电路直流侧接大电感滤波，输出电流为方波交流，输出电压的波形与负载性质有关 （2）电压型无源逆变电路各逆变开关管都必须反并联二极管，以提供之后的感性负载电流回路；电流型无源逆变电路各逆变开关管不需反并联二极管，但是应在负载两端并联电容，以吸收换流时负载电感中的储能 4、单极性调制与双极性调制的区别？ （1）单极性调制是指逆变器输出的半个周期中，被调制成的脉冲输出电压只有一种极性，正半周为+Ud和零，负半周为-Ud和零 （2）双极性调制是指逆变器输出的每半个周期中都被调制成+/-Ud之间变化的等幅不等宽的脉冲列 在近似相同的条件下，单极性调制比双极性调制具有更好的谐波抑制效果。 5、电力变换的基本类型包括哪些？ 包括四种变换类型：（１）整流ＡＣ－ＤＣ （２）逆变ＤＣ－ＡＣ （３）斩波ＤＣ－ＤＣ （４）交交电力变换ＡＣ－ＡＣ 6、半控桥能否用于有源逆变？为什么。 半控桥不能用于有源逆变，因为半控桥整流输出电压在移相范围内始终大于零。 7、直流斩波器的控制方式？ 时间比控制方式：定频调宽定宽调频调频调宽 瞬时值控制和平均值控制 8、电压型无源逆变的特点是什么？ 电压型无源逆变电路输入为恒定的直流电压，输出电压为方波交流电压，输出电流波形与负载的性质有关，阻感需要在功率电子器件旁边反并联二极管，以提供滞后电流的续流回路。 9、简述正弦脉宽调制技术的基本原理？ 正弦脉宽调制技术是把正弦波调制成一系列幅值相等，宽度按正弦规律变化的脉冲列，实现的方式有计算法和调制法两种，调制法分为单极型调制和双极型调制。 10、电力电子技术的定义和作用 电力电子技术是研究利用电力电子器件实现电能变换和控制的电路，内容涉及电力电子器件、功率变换技术和控制理论，作用是把粗电变成负载需要的精电。 11、电力电子系统的基本结构 电力电子系统包括功率变换主电路和控制电路，功率变换主电路是属于电路变换的强电电路，控制电路是弱电电路，两者在控制理论的支持下实现接口，从而获得期

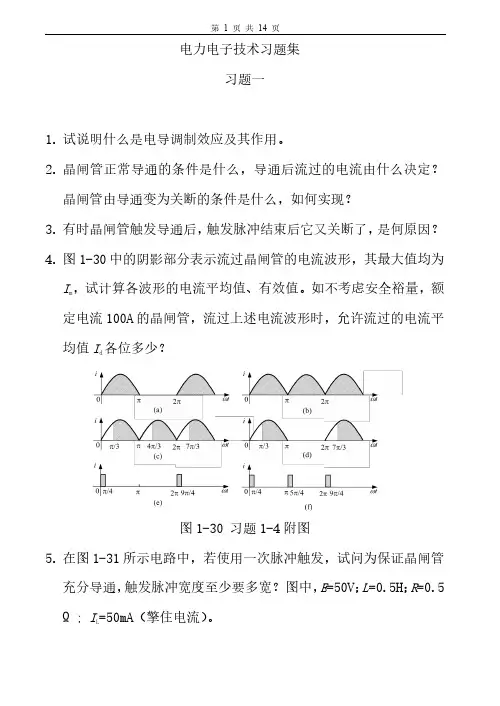

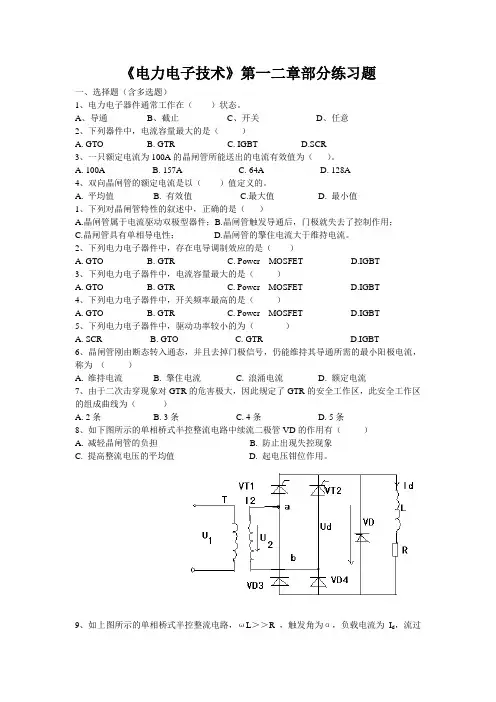

电力电子技术习题资料整理
