10万吨超细轻质碳酸钙
活性碳酸钙和轻质碳酸钙区别
轻质碳酸钙是用化学方法而得到的碳酸钙产品，通常白度较高，其标准一般为90以上，而沉降体积则较高，一般在2.5以上。
且粒径可以做到很细，如超细钙、微细钙、纳米钙等；而活性碳酸钙则是用物理方法而得到的碳酸钙产品，一般采用纯度高的石灰石（如：方解石、白垩等）进行研磨，因此，密度比轻质碳酸钙的要重，白度较低，且沉降体积较低，同时粒径也很难做到还很细。
一、轻质碳酸钙的粉体特点
1、颗粒形状规则，可视为单分散粉体，但可以是多种形状，如纺锤形、立方形、针形、链形、球形、片形和四角柱形。
这些不同形状的碳酸钙可由控制反应条件制得。
2、粒度分布较窄。
3、粒径小，平均粒径一般为1-3μm。
要确定轻质碳酸钙的平均粒径，可用三轴粒径中的短轴粒径作为表现粒径，再取中位粒径作为平均粒径。
以后除说明外，平均粒径，即指平均短轴粒径。
二、活性碳酸钙的粉体特点
1、颗粒形状不规则，是多分散粉体。
2、粒径分布较宽。
3、粒径大，平均粒径一般为5-10μm。
要确定重质碳酸钙的平均粒径，需要测定粒径分布函数和诸如颗粒沉降速度或比表面积之类的粉体现象函数。
作为一种简便的方法是在电子显微镜照片上测量颗粒投影的长度和宽度，计算几何平均粒径作为表观粒径，再取中位粒径作为平均粒径。
4、活性碳酸钙的平均粒径取为表面改性前轻质碳酸钙或重质碳酸钙的平均粒径。
以上就是有关活性碳酸钙与轻质碳酸钙区别的一些简单介绍，希望对大家进一步的了解有所帮助。

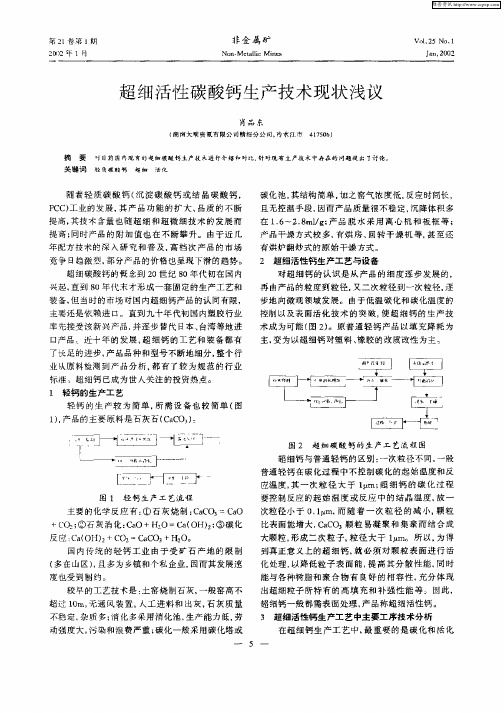

超细活性碳酸钙生产技术现状浅议
摘
要
对 目 国内现有的连细鹱酷钙生产技袁进行介 绍和对比． 前 针对现有生 产技袁 中存在的问题提 出 １ 讨论
轻质碾砖钙 超细 活化
关键 词
随着轻 质 碳 酸钙 （ 淀碳 酸 钙 或 结 晶 碳 酸钙 ． 沉
碳 化池 ， 其结构 简单 ． 之窑气 浓度低 ， 应时 间长 ， 加 反 且 无控温 手段 ， 因而 产 品质量很 不稳 定 ， 沉降体 积 多
主要 的化 学反 应 有 ： 石 灰烧 制 ： ａ ｏ ＝Ｃ Ｏ ① ｃｃ ￣ ａ
＋ｃ ； 石 灰 消 化 ： ａ ② Ｃ Ｏ＋Ｈ２ ０＝Ｃ （ Ｈ） ； 碳 化 ａ Ｏ ２③
反应 ： （ Ｃａ ０Ｈ） ＋ｃ０２ ￣ ３＋ Ｏ。 ２ ：Ｃ Ｃ０
国 内 传统 的 轻 钙 工 业 由于 受 矿 石 产 地 的 限 制
以一次粒 径 或接 近 于 一次 粒 径 存在 的必 要条 件 ． 而
图 １ 轻 钙 生 产 Ｉ 艺 流 程
要控制 反应 的起 始 温度 或 反 应 中 的结 晶 温 度， 一 故 次粒 径 小 于 ０ １ｒ， 随 着 一 次 越 径 的减 小 ， 粒 ． ｎ而 颗
比表 面能增 大， ａ Ｏ Ｃ Ｃ 颗粒 易凝 聚 和 集聚 而 结 合成 大 颗粒 ， 成 二次粒 子 ， 径 大 于 １ ｍ。所 以， 形 粒 ， ａ 为得 到真正 意义上 的超 细钙 ， 必 须 对 颗粒 表 面进行 活 就
维普资讯
工序 ， 其次是 干燥 。这是 因 为碳 化 是决 定 超 细和 超 微细钙 晶体形 成 与 否的 控 制 工 序 ， 化 是 确 保颗 粒 活
反 应釜结 构 ， 长径 比一般 为 １ ５ ：。 ． ～２ １
３ ２ 活化 Ｉ序 ．
碳酸钙
碳酸钙大理石、石灰石、白垩、岩石等天然矿物的主要成分是碳酸钙。
碳酸钙是一种化合物，化学式是CaCO3。
CAS号471-34-1。
它是地球上常见物质，可于岩石内找到。
动物背壳和蜗牛壳的主要成份。
基本上它并不溶于水。
碳酸钙的组成:Ca(OH)2+CO2--->CaCO3+H2O一、碳酸钙的定义石灰岩石（别名石灰石）的主要成分，相对分子质量为100.09。
其中氧化钙（CaO）占56.03%左右，二氧化碳（CO2）占43.97%左右。
二、碳酸钙的分类1、按生产方法分类根据碳酸钙生产方法的不同，可以将碳酸钙分为轻质碳酸钙、重质碳酸钙和活性碳酸钙。
⑴轻质碳酸钙：又称沉淀碳酸钙，简称轻钙，是将石灰石等原料煅烧生成石灰（主要成分为氧化钙）和二氧化碳，再加水消化石灰生成石灰乳（主要成分为氢氧化钙），然后再通入二氧化碳碳化石灰乳生成碳酸钙沉淀，最后经脱水、干燥和粉碎而制得。
或者先用碳酸纳和氯化钙进行复分解反应生成碳酸钙沉淀，然后经脱水、干燥和粉碎而制得。
由于轻质碳酸钙的沉降体积（2.4-2.8mL/g）比重质碳酸钙的沉降体积（1.1-1.4mL/g）大，所以称之为轻质碳酸钙。
⑵重质碳酸钙简称重钙，是用机械方法直接粉碎天然的方解石、石灰石、白垩、贝壳等而制得。
由于重质碳酸钙的沉降体积比轻质碳酸钙的沉降体积小，所以称之为重质碳酸钙。
⑶活性碳酸钙又称改性碳酸钙、表面处理碳酸钙、胶质碳酸钙或白艳华，简称活钙，是用表面改性剂对轻质碳酸钙或重钙碳酸钙进行表面改性而制得。
由于经表面改性剂改性后的碳酸钙一般都具有补强作用，即所谓的“活性”，所以习惯上把改性碳酸钙都称为活性碳酸钙。
2、按粉体粒径分类碳酸钙产品是一种粉体，根据碳酸钙粉体平均粒径（d）的大小，可以将碳酸钙分为微粒碳酸钙（d＞5μm）、微粉碳酸钙（1μm＜d＜5μm）、微细碳酸钙（0.1μm ＜d≤1μm）、超细碳酸钙（0.02μm＜d≤0.1μm）和超微细碳酸钙（d≤0.02μm）。
碳酸钙
碳酸钙中文名：碳酸钙EINECS号：207-439-9[1]俗称：石灰石、石粉，是一种化合物，化学式是CaCO3，呈碱性，在水中几乎不溶，在乙醇中不溶，在含季铵盐或二氧化碳的水中微溶。
碳酸钙别名：Carbonic acid calcium salt; Limestone; Marble它是地球上常见物质，存在于霰石、方解石、白垩、石灰岩、大理石、石灰华等岩石内。
亦为动物骨骼或外壳的主要成份。
相对分子质量：100.09各元素质量比：Ca：C：O=10：3：12各原子数量比：Ca：C：O=1：1：3性状白色粉末或无色结晶。
无气味。
无味。
有两种结晶，一种是正交晶体文石，一种是六方菱面晶体方解石。
在约825℃时分解为氧化钙和二氧化碳。
溶于稀酸，几乎不溶于水。
文石：相对密度2.83，熔点825℃(分解)。
方解石：相对密度(d25.2)2.711，熔点1339℃(10.39MPa)。
有刺激性、碳酸钙分为合成与天然二种。
储存密封保存。
用途检定和测定有机化合反应中的卤素。
水分析。
检定磷。
与氯化铵一起分解硅酸盐。
制备氯化钙溶液以标化皂液。
制造光学钕玻璃原料、涂料原料。
食品工业中可作为添加剂使用。
编辑本段理化性质密度2.93g/cm3分子式莫氏硬度3分解温度898°C熔点当压力为10.4MPaJF ，熔点为1339°C溶解性难溶于水，不溶于乙醇。
常温下100g水能溶4*10^-3g碳酸钙介电常数7.5-8.8外观与性状：无臭、无味的白色粉末或无色结晶。
熔点(℃)：825(分解)沸点(℃)：无资料相对密度(水=1)：2.70-2.95溶解性：不溶于水，溶于酸。
白色粉末，无味、无臭。
有无定型和结晶型两种形态。
结晶型中又可分为斜方晶系和六方晶系，呈柱状或菱形。
相对密度2.71。
825～896.6℃分解，熔点1339℃，10.7MPa下熔点为1289℃。
难溶于水和醇。
溶于酸，同时放出二氧化碳，呈放热反应。
表面活性剂工业应用新探—制备超细碳酸钙
１ 实 验 部 分
橡 胶 、塑 料 、油 墨 、造 纸 和 医 药 等 行 业 中＿＇ 。碳 酸 ｌ ２ Ｊ
钙 在 我 国 的生 产量 和 应 用 量 均 很 大 ，仅 轻 质 碳 酸 钙 一
１ １ 实 验 原 料 和试 剂 ． Ｃ Ｏ， 二 烷 基 硫 酸钠 （ Ｓ ， 六 烷 基 三 甲 基 溴 化 ａ 十 Ａ ）十
宏 观 物 体 交 界 的过 渡 区 域 ，使 其 性 质 发 生 了 突 变 ，从
而与普通碳酸钙 （ 度 在几 到几 十微 米之 间 ）相 比 ， 粒 具 有 优 异 的性 能 ＿ 。 随着 塑 料 、橡 胶 等 上 述 碳 酸 钙 应 ３ Ｊ
（ Ｐ ， 肪 醇 聚 氧 乙烯 醚磷 酸 酯 钠 盐 （ Ｋ）十 二 烷 基 Ｎ ）脂 ＭＰ ， 苯 磺 酸 钠 （ Ａ ） 脂 肪 醇 聚 氧 乙 烯 醚 硫 酸 钠 （ Ｅ ）磺 ＬＳ ， ＡＳ，
基 脂 肪 酸 甲酯 钠 盐 （ Ｅ ） 聚 丙 烯 酰 胺 （ Ａ ｍ） 均 为 Ｍ Ｓ， ＰＡ ，
工业品 。
用 行 业 的技 术 进 步 ，超 细 碳 酸 钙 的 需 求 量 迅 速 增 长 ，
碳酸 钙 粉 体 的 超 细 化 是 该 行 业 发 展 的 主 要 方 向 之
一
３， ｌ ５
。
我 国 自２ ０世 纪 ８ ０年 代 开 始 进 行 超 细 碳 酸 钙 的研 究 以 来 ， 已取 得 较 快 的发 展 ＿ 。 尤其 是 近 几 年 来 ，纳 ６ Ｊ
１２ 实验 装 置 及 方 法 ． 碳 化 反 应 的 实验 装 置 见 图 １ 。
米 技 术 作 为 高 新 技 术 已普 遍 受 到 重视 ，正 成 为 各 地 研
表 面 活性 剂 工 业 应 用 新 探
我国超细碳酸钙生产技术现状、应用前景与发展趋势
维普资讯
∞。２年第 ２期
赢 鑫等 ：我 国超 蛔碳 醯钙 生产棱术现状 、应用前景 与发展 趋势
我 国超 细碳 酸钙 生产技 术现状 、 应 用前景 与发展 趋 势
Hale Waihona Puke 颜 鑫 刘 跃 进 王 佩 良
（１．湘潭大学化工学院 湘潭 ４１１１０５： ２ 湖南大橐资氟集团有限公 司）
摘 要 ：介绍了我 国超细碳 酸钙 生产方 法、技术现状、应用前 景与发展趋势 ，并从实践的角度 探讨了 目 前｛目约我国碳酸钙行业发 展的几十 问题及可行的解决办法。
（１）间歇鼓 泡碳化法 ：根 据碳化 塔 中是否 有搅 拌 装置，该法又可以分为普通间歇鼓泡碳化法 和搅 拌 式间歇鼓泡碳化法。该法投资少 、操作简单 ，但生产 不连续 ，自动化程度低 ，产品质量不稳定 ，目前 国内 大 多数厂 家采 用此 法 来 生 产轻 质 碳 酸钙 ．生 产超 细 碳酸钙必须严格控制反应工艺参数 ，才能提高不 同 批 次产 品的稳定 性 。
矛盾难 以解决。因此，该法在 国内应用并不普遍＿３Ｊ。 （４）超重 力反应 结 晶法 ：该技 术 的特 征是 以强 化
气液传质过程为基本出发点 ，其核心在于碳化反应 是在超重力离心反应器中进行，利用 填充床 高速旋 转产生 的几十到几百倍重力加速度 ，可获得超重力 场 环境 ，并通 过 ｃ啦 和 ｃａ（ＯＨ）２悬 浊 液在 超 重 力专 用设备中逆流接触，使相问传 质和微观混合得到极 大 强 化 ，为 Ｃａｔ０３均 匀 快 速成 核 创 造 了理 想 环 境 。 该法粒 径 分 布均 匀 ，其 产 品平 均 粒 径 仅 为 ｌ５～ ３Ｏｈｍ，不 同批 次 产 品的 重 现 性 好 ，且 碳 化 反 应 时 间 仅为传统方法 的 １／４—１／１０，是一种先进 的纳米级 碳 酸钙 生产技 术Ｌ４ｊ。据报 道 ，万吨 级 纳 米 碳 酸 钙厂 最 近在 山西建 成投 产 。
碳酸钙是什么
碳酸钙是什么? 【阳山县中棋实业】碳酸钙是一种无机化合物，是石灰岩石（简称石灰石）的主要成分，其分子式为CaCO3，相对分子质量为100.09。
其中氧化钙（CaO）占56.03%，二氧化碳（CO2）占43.97%. 碳酸钙的分类1、按生产方法分类根据碳酸钙生产方法的不同，可以将碳酸钙分为轻质碳酸钙、重质碳酸钙和活性碳酸钙。
⑴轻质碳酸钙：又称沉淀碳酸钙，简称轻钙，英文简称PCC，是将石灰石等原料段烧生成石灰（主要成分为氧化钙）和二氧化碳，再加水消化石灰生成石灰乳（主要成分为氢氧化钙），然后再通入二氧化碳碳化石灰乳生成碳酸钙沉淀，最后经脱水、干燥和粉碎而制得。
或者先用碳酸纳和氯化钙进行复分解反应生成碳酸钙沉淀，然后经脱水、干燥和粉碎而制得。
由于轻质碳酸钙的沉降体积（2.4-2.8mL/g）比重质碳酸钙的沉降体积（1.1-1.4mL/g）大，所以称之为轻质碳酸钙。
⑵重质碳酸钙简称重钙，英文简称GCC，是用机械方法直接粉碎天然的方解石、石灰石、白垩、贝壳等而制得。
由于重质碳酸钙的沉降体积比轻质碳酸钙的沉降体积小，所以称之为重质碳酸钙。
⑶活性碳酸钙又称改性碳酸钙、表面处理碳酸钙、胶质碳酸钙或白艳华，简称活钙，是用表面改性剂对轻质碳酸钙或重钙碳酸钙进行表面改性而制得。
由于经表面改性剂改性后的碳酸钙一般都具有补强作用，即所谓的“活性”，所以习惯上把改性碳酸钙都称为活性碳酸钙。
2、2、按粉体粒径分类碳酸钙产品是一种粉体，根据碳酸钙粉体平均粒径（d）的大小，可以将碳酸钙分为微粒碳酸钙（d＞5μm）、微粉碳酸钙（1μm＜d＜5μm）、微细碳酸钙（0.1μm＜d≤1μm）、超细碳酸钙（0.02μm＜d≤0.1μm）和超微细碳酸钙（d≤0.02μm）。
⑴轻质碳酸钙的粉体特点 a 颗粒形状规则，可视为单分散粉体，但可以是多种形状，如纺锤形、立方形、针形、链形、球形、片形和四角柱形。
这些不同形状的碳酸钙可由控制反应条件制得。
碳化法制备超细碳酸钙反应中凝胶现象的研究
Ｅ ｅ ｔ ｆ ｌｔ ｎ ｏ ｒ ｐ ｒ ｔ ｎｏ ｆ ｃ ａ ｉ ｎ Ｐ ｅ ａ ａ ｉ ｏ Ｇｅ ｏ ｏ ｆ ＵＩ ｉ ｅ Ｃａ ｔ Ｒ Ｃ０３ ｏ ｅ ｓ ｍｆ ｗｄ ｒ Ｐ
Ｚ ＡＮＧ ｈ ｎ －ｈ ｎ ＪＮ ，ｉ Ｚ ｔ Ｈｏ ｇ Ｈ Ｓ ｅ ｇ ｓ ｅ ｇ ，Ｉ ｇｎ ， ＩＵ ｎ （，ｃｏｌｆ ｃ ｎｅａ ｉｎ Ｊ ｔ ｇ ｎｖｒｔ，嘶 １Ｓｈｏｏ Ｓｉ ｃ ，ｅｉ ｉ ｏ Ｕ ｉ ｓｙＢ ｅ ｊｇ ａ ｎ ｎ ｅｉ
文章编 号：０ ８ ５ ４ （０６０ — ０１— ４ ｌ０ — ５ ８２ ０ ）６ ０ ７ ０
虽然有很多纳米材料可用凝胶一 溶胶法制备 ， 利
用反 应过 程 中产 生 的凝 胶 现象 得 到需 要 获得 的某 些 性 能 。但 研究 表 明 ， 于纳 米碳 酸钙 而 言 ， 对 这种 变 化
ｇｎ ｅ ｔｗａ ｕ ｇ ｓｅ ， Ｔ ｅｒ ｓｌｓｓｏｗ ｔａ ｏ ｒ ｌｎ ｈ ｓｓ ｇ ｅｔｄ ｈ ｅ ｕ ｔ ｈ ｈ ｔｃ ｎｔ ｉｇｔ ｅｍｍ ｐ ａｔ ｏｌ ｅａｍ￣。 ＇
拉添 加 荆 以避 免凝 腱 产 生 的新 方 法 。 究 鳍 秉表 明 ． 免凝 腱 出现 或 研 避
化法是 目前国内外制备超细轻质碳酸钙最常采用的
方法 ， 中 Ｃ （ ２ Ｃ 的碳 化 过 程 是最 关 键 的 其 ａＯＨ）和 Ｏ： 步骤 ，碳 化条 件 的 改变 对 产 物 的性 能会 造 成很 大 影
术 的深 入发 展 ， 应 用价 值 也得 到 了进 一 步提 高 。 其 碳
物性 能的影响 ， 文中以碳化 法制备趣 钿碳 酸钙 中的凝腔现 象为例 ． 本
研宛 了不 同工 艺参数 （ 温度 、 友轧艰度 、 化气体流 量、 石 碳 添加 荆） 对
浅论轻质碳酸钙的应用与发展
轻质 碳 酸钙 需求 在 不断 的加 大 ，质 量 要求 也在 提 高 。我 国的产 量较 高 ，但
仍 低于 美 国 ，因而 从我 国 的需求 和技 术发 展 的角 度来 说 ，不断 的 改进轻 质 碳 酸钙 的 工业和 产 品 的多元 化和 多样 化 ，是轻 质 碳酸 钙 的应用 和发 展 的必
自 然
科 学
Ｖ Ａ
■ －
浅 论 轻 质碳 酸钙 的 应 用 与发 展
程庆龙
（ 辽宁职业学 院 基础 部 辽宁 铁岭 １２０） １０ ０
摘
要 ： 轻质碳 酸钙被广泛 的应用在 工业、医药和 食品行业 中，从轻质碳 酸钙所具有 的基本特点及 生产方式 出发，论述轻质碳 酸钙的应用 与发展前景 。用 作
然 趋势 。 简而 言之 ，轻 质碳 酸钙必 然 有 良好 的发展 前景 。
的粒 径分 布 比较均匀 ，产 品具 有 的重 现性 较好 ， 比较先进 。
２轻质 碳酸钙 的应 用 在我 国 国内进 行轻质 碳 酸钙 的生 产厂 家超 过几 百家 ，从 价格 上来 看 ， 它 的价格 比和它 同一 细度 的 重质碳 酸 钙 要高 一倍 甚至 以上 。 从我 国 目前 的 情况 来看 ，橡 胶行 业 是轻 质碳 酸钙 的主要 应用 行 业 ，该行 业 的应用 量达 轻 质碳 酸钙 的 百分 之 四十左 右 ，从有 关 统计 资料 可 以 了解 到在该 行 业轻 质碳 酸钙 的增 长 量约 在百 分之 十左 右 ； 由于房 地产 行 业发 展 的影 响 ，在建筑 装
工业 和生活用品的填料 。
关键词 ： 轻质碳酸钙 ：应 用；发展方 向：沉 淀碳酸钙 中图分 类号：Ｔ － 文献标识码 ：ｈ 文章编号 ：１ ７ － ７ ９ ２ １ ）０ １ ０ ２ ０ Ｑ９ ６ １ ５ ７（ ０ Ｏ ４ ０ ０ － １
超细碳酸钙的制备实验报告
班 级： 化 工 122 班 姓 名： XXX 学 号： 201200601047 组 员： XXX 、XXX 、XXX 指导教师： 乐 志 文 成绩评定：超细碳钙的制备实验一、实验目的1、了解轻质碳酸钙的用途及工业制备方法。
2、熟悉板框过滤机的结构和操作方法。
3、熟悉常压洞道式（厢式）干燥器的构造和操作。
4、测定恒压下干燥曲线。
5、测定恒压过滤操作时的过滤常数。
6、掌握过滤问题的简化工程处理方法。
二、实验原理1、轻质碳酸钙（CaCO3）是一种重要的无机粉体材料。
具有价格低、原料广、无毒无害等优点，被广泛应用于塑料、橡胶、造纸、涂料、油墨、化妆品等行业作为填料，起到增加体积、降低成本的作用。
研究表明，不同晶型、不同粒度碳酸钙具有不同性质，纳米级超细碳酸钙由于具有较大比表面，因而具有较好的补强特性。
轻质碳酸钙的生产方法有多种，有碳化法、纯碱(Na2CO3)氯化钙法、苛化碱法、联钙法、苏尔维(Solvay)法。
本实验采用碳化法，以生石灰CaO为原料，经消化、碳化、过滤、干燥、粉碎等步骤而成，涉及的主要反应为：用水消化氧化钙生成石灰乳：CaO+H2O=Ca(OH)2用二氧化碳碳化石灰乳生成碳酸钙沉淀和水：Ca(OH)+ CO2= CaCO3↓+H2O2待反应完成后用泵将完成液送至板框过滤机进行过滤，将所得的滤饼在洞道干燥机中干燥即可得到轻质碳酸钙成品。
2、成品的检测主要有以下两个方面内容：①重容：重是指其物体体积中所占有的重量，即用克/立方厘米表示。
重量与密度相关，密度大容重也大，密度小容重也小。
测定方法：准确称取n克干燥过的样品尽量碾碎，转移到量筒中，静置，观测其所占的体积。
②沉降体积：轻质碳酸钙沉降体积值含义：以定量水为连续相，定量碳酸钙为分散相，分散均匀后，一定时间内每克沉降物样品所占有的容积即为碳酸钙沉降体积值。
测定方法：准确称取n克干燥过的样品于烧杯中，加入适量去离子水，并搅拌均匀，转移到10mL或20mL的量筒中，静置，记录不同时刻沉降物所占体积。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
年产10万吨超细轻质碳酸钙生产线
项目建议书
一、项目背景
轻质碳酸钙是重要的无机盐产品，是一种工业和建筑业常用的化工产品，工业品为白色粉末，主要制备方式为沉淀法，即将石灰石煅烧后，通过碳化等一系列化学工艺过程产生。
超细轻质碳酸钙的制备以氧化钙（CaO）、二氧化碳（CO2）、水（H2O）为主要原料，通过原料——选矿和前处理——煅烧——碳化——活化包裹——干燥等主要阶段完成合成工艺。
在CaCO3合成的先进工艺中，引入晶粒生长控制技术和分散处理工艺，防止晶粒的长大吸附团聚，以达到制备超细CaCO3的目的。
可以通过前处理工艺中添加剂的调整，碳化工艺中碳化条件调整，活化工艺中活化剂的改变，制备出晶形、粒度、表面性能不同的多种超细碳酸钙系列产品，为超细轻质碳酸钙的推广应用创造非常有利的条件。
二、市场分析
轻质碳酸钙主要用于橡胶、塑料、造纸、涂料、油墨等工业生产中作填充剂，并可用于牙膏、化妆品等日用化工制品中，还广泛应用于有机合成、冶金、玻璃和石棉生产，轻质碳酸钙主要分为：普通钙、活性钙、超细（纳米）钙，目前，轻质碳酸钙国内生产企业有400余家，全国生产轻质碳酸钙近1000万吨，消费量达1800多万吨，主要消费在塑料、橡胶、涂料等三个行业，其中除普通钙外，超细（纳米）钙、活性钙生产等产品尚有较大发展空间。
国内橡胶行业是轻质
碳酸钙的最大用户，其用量占总产量的40%，预计今后的用量增长率为10%；涂料、建筑等行业的用量占总产量的30%左右，预计今后将增长14%左右；碳酸钙添加在塑料中可增加塑料体积、降低生产成本，提高塑料制品的尺寸稳定性、硬度和刚性，其用量占总产量的15%左右；油墨、牙膏等日用化工行业的有量占其总产量的10%左右；
造纸工业是国内碳酸钙最具开发潜力的应用领域，用轻质碳酸钙作造纸填料，可提高低制品白度和散光性，可使造纸厂减少低浆用量，降低生产成本，其用量占总产量的5%，预计今后的需求增长率在10%以上。
随着我国科技进步和人民生活水平的提高及推广应用工作的加强，必将大幅度增加。
三、产品方案和生产规模
1、产品方案
碳酸钙产品标准执行HG2226—2000
⑴普通钙标准
主含量
（CaCo3）
≥% PH值
游离碱
≤%
挥发
物含量
沉积体
积≥%
白度In度
90 4.00-11.0 0.10 1.00 2.40 90.00
⑵超细钙标准
主含量
（CaCo3）
≥% PH值粒径
沉积体
积≥%
吸油量
ml/100g≥
水份
≤%
白度
In度
98.5 8-9 2.5-10 2.8-3.0 54-69 0.4 90.00 2、产品规模
根据生产工艺、装备及原料供应及市场需求情况，本项
目生产规模确定为10万吨/年:
⑴普通钙生产规模为1万吨/年
⑵活性钙生产规模为3万吨/年
⑶超细（纳米）钙生产规模为6万吨/年
四、生产工艺
本项目已生产超细轻质碳酸钙为主，原料为石灰石矿，通过原料——选矿和前处理——煅烧——碳化——活化包裹——干燥等主要阶段完成合成工艺，在煅烧阶段利用废气制备二氧化碳（CO2）并过滤处理粉尘，在碳化阶段通过不同工艺可得到各种粒度的轻质碳酸钙产品，能够灵活调整产品线。
五、环境保护及劳动安全
根据“防止污染和其它环保设施必须主体同时设计，同时施工，同时投产”的原则，对在生产过程中使用的有腐蚀性的酸性、碱性溶液，必须采取有效的措施，做好在生产过程中的回收利用，无法回收的废液，进行酸碱中和后随污水处理，对在生产过程中使用的易燃、易爆的物品和有毒气体，必须加强设备的密闭性，减少使用过程中泄漏。
六、估算投资
本项目投资估算范围包括生产车间和办公、厂区道路、机修等辅助生产设施的土建费用、设备购置费、设备运输费、安装费以及勘察设计、专利技术费、建设管理、生产准备等各项费用。
本项目估算总投资为6000万元。
七、劳动定员与技术培训
本项目劳动定员360人，其中：生产人员为320人，生产管理人员40人。
七、经济效益与社会效益分析
本项目超细轻质碳酸钙产品价格平均按1500元/吨计。
项目建成投产后，年销售收入为15000万元，年获利税总额6700万元，年获利润总额5400万元。
1、达产销售收入、利润估算表
单位：万元项目金额备注销售收入15000
制造成本6300
其中：1、直接材料1200
2、直接人工1600
3、制造费用3000 含折旧费600万元
4、其他成本500
管理费用800
财务费用400
营销费用900
利润总额6700
所得税1300
净利润5400
2、达产投资利润率
（年净利/总投资）×100% =（5400万元/6000万元）×100% =90%
3、达产投资回收期
总投资/（年净利润+年折旧）=6000万元/（5400+600）=1年
4、经济效益与社会效益分析
项目建成后，达产期年实现销售收入1.5亿元，实现税收1800万元元，可解决360人的劳动就业，并带动运输等
相关产业的发展。
