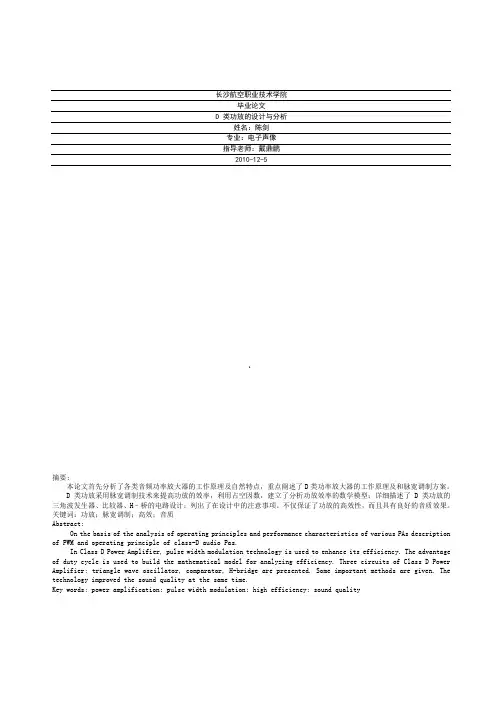

长沙航空职业技术学院毕业论文D 类功放的设计与分析姓名：陈剑专业：电子声像指导老师：戴鼎鹏2010-12-5、摘要:本论文首先分析了各类音频功率放大器的工作原理及自然特点，重点阐述了D类功率放大器的工作原理及和脉宽调制方案。
D 类功放采用脉宽调制技术来提高功放的效率，利用占空因数，建立了分析功放效率的数学模型；详细描述了 D 类功放的三角波发生器、比较器、H–桥的电路设计；列出了在设计中的注意事项。
不仅保证了功放的高效性，而且具有良好的音质效果。
关键词：功放；脉宽调制；高效；音质Abstract:On the basis of the analysis of operating principles and performance characteristics of various PAs description of PWM and operating principle of class-D audio Pas.In Class D Power Amplifier, pulse width modulation technology is used to enhance its efficiency. The advantage of duty cycle is used to build the mathematical model for analyzing efficiency. Three circuits of Class D Power Amplifier: triangle wave oscillator, comparator, H-bridge are presented. Some important methods are given. The technology improved the sound quality at the same time.Key words: power amplification; pulse width modulation; high efficiency; sound quality第一章音频放大器的概述1.1音频放大电路的回顾和展望随着晶体管制造技术的不断提高和新技术的应用，各项实用性指标和可靠性指标都有很大改善，并不断在向更大的输出功率，更小的体积，更轻的重量，更多的功能和智能化方向发展，如美国CROWN公司的MA-5000VZA功放，其最大输出功率可达4000W/8Ω（桥接，单通道）；完善的可靠性设计使它在苛刻的环境中可连续工作，使得生产者可作3年免维护的保证；插入可编程的输入处理模块USP3；可对1~2000台功放的工作状态进行程控调节和各种参数检测。
毕业设计(论文)音频功率放大
毕业设计(论文)音频功率放大————————————————————————————————作者：————————————————————————————————日期：目录摘要 (1)绪论 (2)第1章功放的分类 (3)1。
1 甲类功放 (3)1。
2 乙类功放 (3)1.3 甲乙类功放 (3)第2章音频功率放大器的结构与方案选择 (4)2.1 放大电路的选择 (4)2.1.1OTL电路和OCL电路选择 (4)2.1.2OTL组成及工作原理 (5)2。
1。
3OTL的主要性能指标 (6)2。
2 电源电路的选择 (6)2。
3 芯片选择 (8)第3章各电路原理及其构成框图 (9)3.1 电源电路的设计与工作原理 (9)3。
1。
1 电源电路的设计 (9)3。
1。
2 电源电路的工作原理 (10)3.2 音频控制电路工作原理 (10)3.3 TDA2004引脚功能及工作原理 (11)3.3.1 TDA2004功放主要参数及实用电路图 (11)3。
3。
2TDA2004引脚功能的电压资料参数 (12)3。
4 整机工作原理 (13)第4章直流稳压电路仿真 (14)4.1 用EWB电源部分仿真 (14)4。
2 电源电压进行验证 (14)第5章实物制作 (15)5.1 用Protel 99 SE制作PCB板 (15)5。
1.1 原理图的绘制 (15)5。
1。
2PCB板的制作 (16)5。
2PCB板的腐蚀 (17)5.3 元器件的检测 (17)5。
4 元器件的焊接 (18)第6章电路性能的检测 (19)6。
1 电源电路检测 (19)6。
2 整体电路调试 (19)总结 (20)参考文献 (22)附录一 (23)附录二 (24)摘要本设计用芯片TDA2004设计一种OTL功放电路,具有音量控制、高音控制、左右声道均衡控制双声道音频功率放大器,带整流器,可以直接输入交流电，也可以直接输入直流电.输入输出可采用和电子实验套件相兼容的插针，扩展方便。
PWM型D类音频功率放大器的设计
引言D 类放大器是一种具有极高工作效率的开关功率放大器，被放大的信号并非为直接输入信号，而是经采样变换为脉宽变化的开关信号，使功率开关管均处于开关状态。
理想状态下，功率开关管导通没有电压降，关断时没有电流流过，效率可达100%.但实际中，由于受器件限制（如开关速度、漏电流、导通电阻不为零等）和设计上的不完善，其实际效率通常可达到90% 以上，同线性放大器相比，具有较大的优势，目前已经在一些高档产品中得到应用并投放市场。
本文设计的D 类音频功率放大器主要基于以下三个方面考虑：保证高保真度、提高效率和减小体积。
1 D 类音频功放的系统设计本文所设计的D 类音频功率放大器的系统结构如图1 所示。
该放大器结构是基于双边自然采样技术方案实现的，在任一时刻输出所包含的信息量都是单边采样方案的两倍，通过双边自然采样还可以把输出音频信号中大量的失真成分移除到人耳所能感应到的音频带宽范围之外，达到去除D 类音频功率放大器输出端低通滤波器的目的。
图1 D 类音频功率放大器结构系统采用单电源供电，脉冲信号“out1”和“out2”的高低电平分别为VDD 和GND，输入放大级由运算放大器OTA 的闭环结构实现，误差放大器则由运算放大器OTA 与电容Cs 构成。
系统工作时，音频输入信号Vin 首先经过输入放大级后输出两路差分信号，再与反馈信号求和送到误差放大器中产生误差信号VE1、VE2，对三角波载波信号VT 进行调制，输出两路脉冲信号“out1”和“out2”以驱动扬声器发声。
系统包含两个反馈环路，第一个由R1、Rf1 和OTA 组成，用来设置输入放大级和整个D 类音频功率放大器的增益，第二个由R2、Rf2 和后端音频信号处理电路组成，用来减小系统的THD 指数。
在图1 中，对电容Cs 充放电的电流I1、I2 由Vout1、Vout2、Vin、R1、Rf1、R2 和Rf2 共同决定，其中电阻和电容必须具有良好的线性度和匹配性，以获得良好的闭环性能。
D类音频功放设计
D类音频功放设计 Revised by Petrel at 2021D类音频放大器的设计与制作摘要：本项目涉及高效节能、数字化、体积小、重量轻等特点的D类功率音频放大器。
适应便携设备高效及节能的客观要求。
顺应了市场的客观要求。
从而在音频集成领域具有很大的优势。
随着设计技术不断进步D类功率放大器的要求也在不断提高本文通过基于CMOS工艺的D类功率音频放大器构成，驱动实现、失真度等方面的特性来进行电路的设计。
本课题的目标是设计一个D类音频功率放大器，能对音频信号进行放大，放大器的通频带达到300~10000Hz，输出功率IW,输出信号无明显失真。
根据D类功放的原理分别设计了前置放大模块、三角波产生模块、比较器模块、驱动模块、H桥互补对称输出及低通滤波模块等。
其中三角波产生器及比较器共同组成脉宽调制(PWM)模块，H桥互补对称输出电路采用驱动电流小、低导通电阻及良好开关特性的VMOSFET管，滤波器采用Butterworth低通滤波器。
关键词：D类功率放大器H桥驱动脉宽调制目录1.引言...................................................................................................... 错误!未指定书签。
2.系统方案.............................................................................................. 错误!未指定书签。
2.1总体方案设计................................................................................... 错误!未指定书签。
2.2三角波模块设计方案....................................................................... 错误!未指定书签。
基于PWM的D类音频功率放大器设计
０．５
!γ％＋２Ｃ％ １＋ＬＧ３
"
ｄＢ
＝ #６＋２０ｌｏｇ !１＋ＬＧ３ "－２０ｌｏｇ !γ％＋２Ｃ％ "$ｄＢ
从上式可以看出，高的环路增益可以得到更好
的 ＰＳＲＲ，并且 Ｈ３ Ｇｉｎｔ３ 和 ＧＰＷＭ 值必须足够大。这与 单端结构相似，因为环路增益会随着频率增加而降
低，第二类放大器的 ＰＳＲＲ 会随着电源噪声频率的
下支路的坏路增益。如果 ＬＧ３和 ＬＧ４完全彼配，ＰＳＲＲ
为无穷大。如果 Ｃ４ 和 Ｃ５ 的精度为 ｃ％，最差的失配
情况下（Ｃ４＝（１－ｃ％）ＣＤ 且 Ｃ５＝（１＋ｃ％）ＣＤ，其中
ＣＤ 是 设 计 值）Ｃ４ 和 Ｃ５ 的 失 配 为 ２ｃ％ ，Ｄ 类 的
ＰＳＲＲ 可重新推导为
! " ＰＳＲＲ２＝－２０ｌｏｇ
图 ５ 环路反馈信号波形
图 ６ 积分器输出波形
４ 整体电路仿真
电源电压 ５Ｖ，负载为 １５ｕＨ＋４Ω＋１５ｕＨ，输入两 个 ２５０ｍＶ 相位相反信号，采用上华 ＣＳＭＣ ０．５ 工艺 在 Ｃａｄｅｎｃｅ ｓｐｅｃｔｒｅ 环境下作了仿真实验，平均功率
ｈｔｔｐ：／／ｗｗｗ．ｃｉｃｍａ ｇ．ｃｏｍ
图 ７ 负载电流波形 ２００８·１０·（总第 １１３ 期） ６３
图 ８ 单极性脉宽调制信号及输出信号波形
功率放大器的高效率，低失真的发展要求。 本设计采用全桥改进 ＰＷＭ 方案实现的单通道
Ｄ 类放大 器 （可扩展成 双通道） 具 有效率高，
作者简介
杨鹏，重 庆 邮 电 大 学 光 电 学 院 电 路 与 系 统 专 业 研 究 生，研究方向为模拟集成电路设计。
上接第 １９ 页
ｎ＝２
由（２）（６）两式比较可见，闭环 ＴＨＤ 由于因
D类功放毕业论文
毕业论文D类功率放大器设计专业:应用电子学号：200901310236姓名：**指导老师：**任务书一、任务设计并制作一个高效率音频功率放大器及其参数的测量、显示装置。
功率放大器的电源电压为+5V（电路其他部分的电源电压不限），负载为8Ω电阻。
二、指导老师：张文初、汤俊秀三、要求1．基本要求（1）功率放大器a．3dB通频带为300Hz～3400Hz，输出正弦信号无明显失真。
b．最大不失真输出功率≥1W。
c．输入阻抗>10k，电压放大倍数1～20连续可调。
d．低频噪声电压（20kHz以下）≤10mv，在电压放大倍数为10，输入端对地交流短路时测量。
e．在输出功率500mW时测量的功率放大器效率（输出功率/放大器总功耗）≥50%。
（2）具有输出短路保护功能。
（3）设计并制作一个测量放大器输出功率的装置，要求具有3位数字显示，精度优于5%。
2.设计内容与要求⑴绘制系统组成框图，确定设计方案；⑵了解电路所需集成芯片的功能，参数和工作原理；⑶绘制整机电路图；⑷制作实物并完成软、硬件调试；⑸提交毕业设计论文。
四、设计参考书《模拟电子技术》、《高频电子技术》、《电子设计自动化技术》、《数字电路设计方法》、《电子装置的设计》、《单片机原理及应用》五、设计说明书要求1.封面：包括设计题目，班级，姓名，指导老师，完成时间2.目录：根据说明书的内容决定，一般采用2 至3级。
3.设计任务书：包括课题名称、目的、用途、主要技术性能指标(参照教材目录编排)。
4.中文题目、摘要、关键词；英文题目、摘要、关键词。
5.正文：设计方案框图及电路工作原理：包括系统方框图，电气原理图，各单元电路的设计，简述主要部件（包括主要集成电路）的工作原理、工作条件、给定参数、理论公式及详细的计算步骤、计算结果。
这是说明书的主要部分。
6.元件参数表：包括所选用的元器件名称、参数、型号。
7.调试方案：包括调试的条件、方法、使用仪器设备的型号，并对测试数据进行分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
D类音频功率放大器的设计毕业论文目录1 引言 (4)2 音响的基础知识 (4)2.1 声音的基本特性 (6)2.2 音响的结构及参数 (6)2.3 放大器的技术指标 (6)3 放大器的简介 (7)4 D类功放的原理及仿真 (9)4.1 D类功放的工作原理 (9)4.2 D类功放的EDA仿真 (11)4.2.1 EDA仿真概述 (11)4.2.2 D放大器原理仿真概述 (12)4.2.3 输入信号抽样――PWM波的形成仿真 (13)4.2.4 输出信号PWM波的频谱仿真分析 (13)4.3 D类功放的优点 (14)5 D类功放的硬件设计 (15)5.1 D类功放的设计原理 (15)5.2 D类功放电路分析与计算 (18)5.2.1脉宽调制器（PWM） (18)5.2.2 前置放大器 (20)5.2.3 驱动电路 (21)5.2.4 高速开关电路 (21)5.2.5 低通滤波 (26)6 MAX9703/MAX9704单声道/立体声D类音频功率放大器 (30)6.1 概述 (30)6.2 MAX9703/MAX9704详细说明 (30)6.2.1 工作效率 (30)6.2.2 应用信息 (31)7 D类功放的发展与技术展望 (33)7.1 D类功放的不足 (33)7.2 D类功放的最新发展——T类功率放大器 (33)结论 (34)致谢 (35)参考文献 (36)1 引言当今音响数字化技术以大部分应用在音响设备中。
如作为音源的CD、DAT、MD、DVD等，数字调音台以及数字效果器、压限器、激励器等周边设备也被一些专业场所使用。
而音响系统最后环节的功率放大器和扬声器却仍然徘徊在数字化的大门外。
人们永无止境的追求音响重放高保真度，而模拟功率放大器经过了几十年发展以很难有新的突破，随着生活水平的提高，人们逐渐关注环保与能量的利用率的问题，因此，人们再一次把目光投向数字功放。
早在20世纪60年代末期其实就有人研究数字放大器，为什么音响发展了数十年，一直没有其产品面世？究其原因，是在数字音频放大器的设计与制作过程中，最大的难题就是高速转换控制系统。
因为其需要极高的精确度，但在如何解决脉冲调制放大在工作时提供持续稳定的线性响应，以及如何避免产生辐射脉冲干扰等方面难以取得突破，故使脉冲调制型放大器在音响应用领域一直停滞不前。
如今，随着脉冲调制放大电路的技术瓶颈被逐渐解决，数字放大器的优点日渐突显，推出新，人们越来越关注它了。
对功率放大器的普遍要求是低失真，大功率，高效率。
模拟功率放大器通过采用优质元件，复杂的补偿电路，深负反馈，使失真变得很小，但大功率和高效率难以解决。
但工作在开关状态下的D类功率放大器却很容易实现。
传统的音频功放工作时，直接对模拟信号进行放大，工作期间必须工作于线性放大区，功率耗散较大，虽然采用推挽输出，减小了功率器件的承受功率，但面对较大功率，对功率器件构成极大威胁。
功率输出受到限制。
此外，模拟功率放大器还存在以下的缺点:1.电路复杂，成本高。
常常需要设计复杂的补偿电路和过流，过压，过热等保护电路，体积较大，电路复杂。
2.效率低，输出功率不是很大。
D类开关音频功率放大器的工作基于PWM模式:将音频信号与采样频率比较，经自然采样，得到脉冲宽度与音频信号幅度成正比例变化的PWM波，然后经过驱动电路，加到功率MOS的栅极，控制功率器件的开关，实现放大，将放大的PWM 送入滤波器，则还原为音频信号。
D类功率放大器工作于开关状态，理论效率可达100%，实际的运用也可达80%以上。
功率器件的耗散功率小，产生热量少，可以大大减小散热器的尺寸，连续输出功率很容易达到数百瓦。
功率MOS有自保护电路，可以大大简化保护电路，而且不会引入非线性失真。
对于高电感的扬声器，在设计电路时，是可以省去低通滤波器〔LPF)，这样可以大大的节省体积和花费。
而且有更高的保真度，这一点，在国外的SVD类功率放大器中已经开始运用，如:TEXAS公司的TPA2002D2。
近年来，国外的公司对D类功率放大器进行了研究和开发，提出了一些方案，但是尚存在了较大的难度，由于采用PWM方式，为了提高音质，降低失真，必须提高调制频率，但是在较高频率下，会产生一定的问题，同时，D类功率放大器对器件的要求较高，不利于降低成本。
2 音响的基础知识2.1 声音的基本特性响度:人主观上感觉声音的大小（俗称音量），由“振幅”和人离声源的距离决定，振幅越大响度越大，人和声源的距离越小，响度越大。
音调:是人耳对声音调子高低的主观感觉，声调的高低与声音的物理量“频率”对应人耳的听觉围:20hz～20KHz称之为可听声，低于20Hz称为次声，高于20KHz称为超声，人耳对3K～4K的声音最敏感。
音色:声音的特性又叫音品或音质，它是由声音的波形决定的，电子管功放的偶次谐波多，奇次谐波少，声音柔美，甜润，晶体管功放奇次谐波多，声音冷艳，清丽。
2.2音响的结构及参数前置放大器和功率放大器，以前置放大器承担控制任务为主，对各种节目源信号进行选择和处理，对微弱信号放大到0.5-1V，进行各种音质控制，美化音色。
功率放大器，承担放大任务，是将前置放大器输出的音频信号进行功率放大，以推动扬声器发声。
将电压放大，电流放大，要求是宏亮而不失真。
2.3 放大器的技术指标1.额定功率:音响放大器输出失真度小于某一数值(r<1%)的最大功率称为额定功率，表达式；P0= U2/RL, U为负载两端的最大不失真电压，RL为额定负载阻抗。
2.频率响应放大器的电压增益相对于中音频f(1KHz)的电压增益下降3dB时所对应的低音音频fL 和高音音频fH称为放大器的频率响应。
3.输入灵敏度使音响放大器输出额定功率时所需的输入电压(有效值)称为灵敏度。
4.噪声电压使输入为零时，输出负载凡上的电压称为噪声电压U0。
3 放大器的简介功率放大器通常根据其工作状态分为五类。
即A类、AB类、B类、C类、D 类。
在音频功放领域中，前四类均可直接采用模拟音频信号直接输入，放大后将此信号用以推动扬声器发声。
D类放大器比较特殊，它只有两种状态，不是通就是断。
因此，它不能直接输入模拟音频信号，而是需要某种变换后再放大。
1.A类(甲类)放大器A类(甲类)放大器，是指电流连续地流过所有输出器件的一种放大器。
这种放大器，由于避免了器件开关所产生的非线性，只要偏置和动态围控制得当，仅从失真的角度来看，可认为它是一种良好的线性放大器。
A类放大器在结构上，还有两类不同的工作方式。
其中一类是将两个射极跟随器相联工作，其偏置电流要增加到在正常负载下有足够的电流流过，而不使任一器件截止。
这一措施的最大优点是它不会突然地耗尽输出电流，如果负载阻抗低于标定值，放大器会短期出现截止现象，在失真上可能略有增加，但不致出现直感上的严重缺陷。
另一类可称作为控制电流源型(VCIS)，它本质上是一个单独的射极跟随器，并带有一个有源发射极负载，以达到合适的电流泄放。
这一类作为输出级时，需要在开始设计之前就把所要驱动的阻抗是多低搞清楚。
2.B类(乙类)放大器B类(乙类)放大器，是指器件导通时间为50％的一种工作类别。
这类放大器可以说是最为流行的一种放大器，也许目前所生产的放大器有99％是属于这一类。
由于大家比较熟悉，这里不作详细介绍。
3.AB类[甲乙类)放大器AB类(甲乙类)放大器，实际上是A类(甲类)和B类(乙类)的结合，每个器件的导通时间在50—100％之间，依赖于偏置电流的大小和输出电平。
该类放大器的偏置按B类(乙类)设计，然后增加偏置电流，使放大器进入AB类(甲乙类)。
AB类(甲乙类)放大器在输出低于某一电平时，两个输出器件皆导通，其状态工作于A类(甲类)；当电平增高时，两个器件将完全截止，而另一个器件将供给更多的电流。
这样在AB类(甲乙类)状态开始时，失真将会突然上升，其线性劣于A类(甲类)或B类(乙类)。
不过笔者认为，它的正当使用在于它对A类(甲类)的补充，且当面向低负载阻抗时可继续较好地工作。
4.C类(丙类)放大器C类(丙类)放大器，是指器件导通时间小于50％的工作类别。
这类放大器，一般用于射频放大，很难找到用于音频放大的实例。
5. D类放大器D类放大器工作于开关状态，无信号时无电流，而导电时，没有直流损耗。
事实上由于关断时器件尚有微小漏电流，而导通时，器件并未完全短路，尚有一定管压降，故存在较少直流损耗，效率不能达100%，实际在80-90%,是实用放大器中效率最高的。
正是由于D类放大器的效率高，100瓦输出的设备，直流功耗就十几瓦，故散热器就几个平方厘米，电路板可作的很小，大大减少了体积重量。
并且由于工作比音频高10余倍的脉冲状态，电源整流纹波对电路工作影响很小。
D类放大器与线性音频放大器（如A类、B类和AB类）相比，在功效上有相当的优势。
对于线性放大器（如AB类）来说，偏置原件和输出晶体管的线性工作方式会损耗大量功率。
因为D类放大器的晶体管只是作为开关使用的，用来控制流过负载的电流方向，所以输出级的功耗极低。
D类放大器的功耗主要来自输出晶体管导通阻抗、开关损耗和静态电流开销。
放大器的功耗主要以热量的形式耗散。
D类放大器对散热器的要求大为降低，甚至可以省去散热器，因此非常适用于紧凑型大功率应用。
近年来，人们的在许多应用领域广泛关注D类放大器。
主要有两个因素。
首先，是市场需要。
D类放大器的某些优点推动了手机和LCD平板显示器这两个终端设备市场的迅速发展。
对于手机来说，扬声器和PTT (Push-to-Talk，一键通)模式需要D类放大器的高效率，以延长电池寿命。
LCD平板显示器的发展对电子器件提出了“低温运行(cool running)”的需求，这是由于工作温度的升高将影响显示颜色对比度。
而D类放大器的高效率意味着驱动电子设备时功耗更低，使LCD平板显示器工作时发热更少，图像显示效果更好。
其次，是自身技术的发展。
根据市场需要，一些制造商改进了D类放大技术，使D类放大器具有更理想价格的同时，也具备了与AB类放大器相近的音频性能。
此外，一些新型的D类放大器输出调制方案还可以降低实际应用的EMI。
4 D类功放的原理及仿真4.1 D类功放的工作原理D类功率放大器的原理，首先将脉冲编码调制（PCM，Pulse Code Modulation）音频数据流通过专门的等比特数字处理器EquibitDSP变换为脉宽调制（PWM，Pulse Width Modulation）的数据流。
采用脉宽调制后，音频信号便成为一系列的用“0”和“1”表示的宽度可变的脉冲串，脉冲的宽度越宽，信号的幅度就越大。
将这些脉宽调制的数据流去推功率放大器的常规晶体输出管。
由于受到脉宽调制数据流的作用，晶体输出管将迅速地时而饱和导通工作，时而截止不工作。
