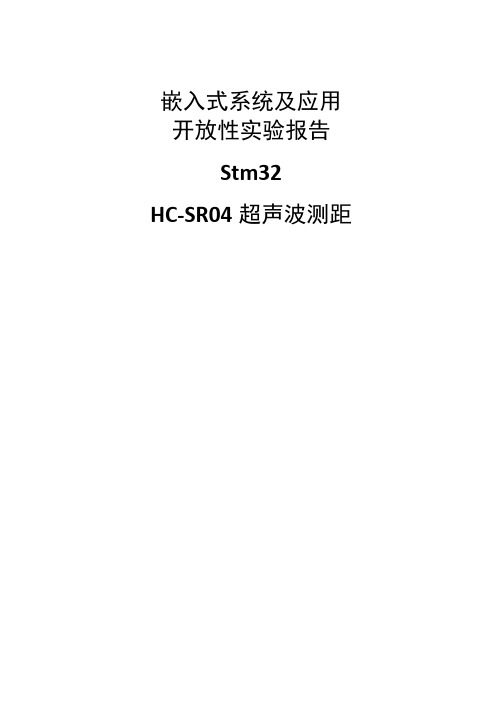

嵌入式系统及应用开放性实验报告Stm32HC-SR04超声波测距第一章绪论1. 1 STM32超声波测距系统HC-SR04超声波测距模块简介HC-SR04超声波测距模块可提供2cm-400cm的非接触式距离感测功能，测距精度可达高到3mm：模块包括超声波发射器、接收器与控制电路。
使用电压：DC一-5V静态电流：小于2mA电平输出：高5V 低0V感应角度：不大于15度探测距离：2cm-450cm高精度：可达3mmHC-SR04超声波测距模块原理采用10 口TRIG触发测距，给TRIG至少10us的高电平信号；模块自动发送8个40khz的方波，自动检测是否有信号返回；有信号返回，通过10 口ECHO输出一个高电平，高电平持续的时间就是超声波从发射到返回的时间。
测试距离二(高电平时间*声速(340M/S))/2; T ( °C ) ={ (V25-Vsense ) /Avg_Slope}+25V25二Vsense在25度时的数值(典型值为：)。
Avg_Slope=温度与Vsense曲线的平均斜率(单位为mv/°C或uv/°C )(典型值为°C)。
利用以上公式，我们就可以方便的讣算出当前物体超声波模块之间的距离。
程序中使用：测试距离二高电平时间*声速⑶0M/S))/2这个公式设计要求使用ARM开发板上硬件资源与超声波模块结合，编程实现实时距离显示功能，通过数码管实时显示距离，并在距离小于设定报警距离时使用蜂鸣器报警。
总体设计方案及框图距离测量及获取方法通过设置定时器，开启中断，读取ECHO输出高电平的持续时间，计算结果作为当前距离。
总体设计方案实时距离：本超声波测距系统可实现对距离的实时测量，并不断显示在数码管上保持距离：用户可通过按键使得当前距离值在数码管保持，也可再次返回对距离的实时测量，此模式下距离小于报警值不会报警，仅为显示模式。
两种模式相互转换，并且可以在距离保持状态时通过按键进入修改报警距离模式，如果实测距离小于下限值，蜂鸣器报警，当距离大于下限值时，报警自动停止。
嵌入式设计实验指导书
0
X 0000
1 1 X 0 0000
X
X
1
1 1001
0
X
0
X
Count
X0X0
Count
0XX0
Count
X
0
0
X
Count
注：CKA-二分频时钟输入端，CKB-五分频时钟输入端 十进制计数器的真值表如下图所示：
Count
0 1 2 3 4 5 6 7 8 9
OUTPUTS QA QB QC QD 0000 1000 0100 1100 0010 1010 0110 1110 0001 1001
使用连接导线工具连接导线。连线时一定要等鼠标被电气栅格捕捉到时，再单击鼠标放 线。当元件被电气栅格捕捉时，会出现一个黑点。
4、放置电源、地线
放置电源和地线标记前要显示电源地线工具箱（菜单 View/toolbar/Power Object）。
5、电气规则检查
使用 Tool/ERC 菜单，对画好的原理图进行电气规则检查，检查完毕后，屏幕显示检查 报告表。若没有错误（No Error），就可以进行下一步。
第 4 页 共 29 页
参考电路图如下：
嵌入式设计实验指导书
第 5 页 共 29 页
嵌入式设计实验指导书
二、实验内容
1、新建设计数据库和原理图文件
首先在 D 盘建立一个新的目录 MYEXP。单击桌面上的 Protel99SE 快捷图标，进入 Protel99SE 设计环境。执行菜单 File/New，在弹出的窗口中，单击 Browse 按钮。
图 1-4 在此界面中需要填写项目名 Name of project，工作目录 Working Directory for this project， 顶层文件名要和设计文件中的实体名一致。点击“Next”按钮，进入向导的下一个对话框， 如下图所示：
嵌入式系统实验指导书(6个实验)
嵌入式系统实验指导书襄樊学院物理与电子信息学院实验要求1.进入实验室前完成的部分1）认真阅读实验指导书，弄懂实验原理和实验内容。
2）编写实验所要用到的程序，将其放在U盘上。
3）写出预习报告。
2. 进入实验室后完成的部分1）建立工程，加入已准备好的程序文件。
2）对程序进行调试，修改错误，获得要求的结果。
3）保存调试后的程序。
3.实验结束后的部分对实验结果进行分析、总结，写出实验报告。
实验报告内容及格式1.实验目的2.实验设备3.实验原理及环境4.实验内容只做文字叙述，程序部分放在程序清单中。
流程图也可不画。
5.程序清单本实验使用的完整程序。
如果使用了本实验或前面实验中完全相同的子程序，可不列写，只做注明即可。
6.实验步骤7.实验总结主要包括对实验结果、调试过程、错误及产生的原因的分析，以及本次实验的重要收获等。
此项为实验成绩评定的重要依据。
实验1 Keil C51的使用（汇编语言）实验目的：初步掌握Keil C51（汇编语言）和ZY15MCU12BD型综合单片机实验箱的操作和使用，能够输入和运行简单的程序。
实验设备：ZY15MCU12BD型综合单片机实验箱一台、具有一个RS232串行口并安装Keil C51的计算机一台。
实验原理及环境：在计算机上已安装Keil C51软件。
这个软件既可以与硬件（ZY15MCU12BD型综合单片机实验箱）连接，在硬件（单片机）上运行程序；也可以不与硬件连接，仅在计算机上以虚拟仿真的方法运行程序。
如果程序有对硬件的驱动，就需要与硬件连接；如果没有硬件动作，仅有软件操作，就可以使用虚拟仿真。
实验内容：1.掌握软件的开发过程：1）建立一个工程项目选择芯片确定选项。
2）加入C 源文件或汇编源文件。
3）用项目管理器生成各种应用文件。
4）检查并修改源文件中的错误。
5）编译连接通过后进行软件模拟仿真。
6）编译连接通过后进行硬件仿真。
2.按以上步骤实现在P1.0输出一个频率为1Hz的方波。
嵌入式实验报告实验原理(3篇)
第1篇一、实验背景随着科技的不断发展，嵌入式系统在各个领域得到了广泛的应用。
嵌入式系统是指将计算机技术应用于特定场合，以实现特定功能的计算机系统。
它具有体积小、功耗低、成本低等特点，是现代电子设备中不可或缺的部分。
为了让学生更好地掌握嵌入式系统的基础知识和实践能力，本实验课程旨在通过一系列实验，使学生了解嵌入式系统的基本原理和开发方法。
二、实验目的1. 理解嵌入式系统的基本概念和组成。
2. 掌握嵌入式系统硬件平台的基本操作。
3. 熟悉嵌入式软件开发流程，包括编程、调试和部署。
4. 培养学生的实际操作能力和创新意识。
三、实验原理1. 嵌入式系统概述嵌入式系统是指将计算机技术应用于特定场合，以实现特定功能的计算机系统。
它通常由硬件和软件两部分组成。
硬件主要包括微处理器、存储器、输入/输出接口等；软件则包括操作系统、驱动程序、应用程序等。
2. 嵌入式系统硬件平台嵌入式系统硬件平台是嵌入式系统的物理基础，主要包括以下几部分：（1）微处理器：嵌入式系统的核心，负责执行指令和处理数据。
（2）存储器：包括ROM（只读存储器）、RAM（随机存储器）和Flash存储器等，用于存储程序和数据。
（3）输入/输出接口：用于实现嵌入式系统与外部设备之间的数据交换。
（4）外设：如显示器、键盘、鼠标、传感器等，用于实现人机交互。
3. 嵌入式软件开发嵌入式软件开发主要包括以下几个阶段：（1）需求分析：明确嵌入式系统的功能需求和性能指标。
（2）硬件选型：根据需求选择合适的硬件平台。
（3）软件开发：包括操作系统、驱动程序和应用程序的开发。
（4）编译与调试：将源代码编译成可执行文件，并在开发环境中进行调试。
（5）部署：将编译后的程序部署到嵌入式系统中。
4. 嵌入式系统调试嵌入式系统调试是软件开发过程中的重要环节，主要包括以下几种方法：（1）代码调试：通过设置断点、单步执行等方式，观察程序执行过程。
（2）逻辑调试：通过打印语句或调试工具，观察程序执行过程中的变量值和程序流程。
嵌入式实验报告二任务管理
实验二任务管理一、实验目的和要求掌握任务的创建、删除、挂起、恢复和查询等功能的实现。
实验报告中选两题进行分析。
二、实验内容和原理通过课本第3章中的实验例题（如例3-7、3-8、3-9、3-10），加深对uC/OS-II中任务管理的理解。
配置并运行课本第3章例题，修改应用程序中相关参数，分析并观察程序运行。
三、主要仪器设备硬件环境：PC计算机；软件环境：WIN98/2000/XP、BC4.5(Borland C++ 4.5)、TASM.exe。
四、实验数据记录和处理（1）创建任务YouTask，程序运行后，任务MyTask的工作在显示器上显示字符，任务YouTask显示另外字符。
#include "includes.h"#define TASK_STK_SIZE 512 //任务堆栈长度OS_STK MyTaskStk[TASK_STK_SIZE]; //定义任务堆栈区OS_STK YouTaskStk[TASK_STK_SIZE]; //定义任务堆栈区INT16S key; //用于退出uCOS_II的键INT8U x=0,y=0; //字符显示位置void MyTask(void *data); //声明任务void YouTask(void *data); //声明任务/************************主函数*********************************************/void main (void){char* s_M="M"; //定义要显示的字符OSInit(); //初始化uCOS_IIPC_DOSSaveReturn(); //保存Dos环境PC_VectSet(uCOS, OSCtxSw); //安装uCOS_II中断OSTaskCreate(MyTask, //创建任务MyTasks_M, //给任务传递参数&MyTaskStk[TASK_STK_SIZE - 1],//设置任务堆栈栈顶指针0); //使任务MyTask的优先级别为0OSStart(); //启动uCOS_II的多任务管理}/***********************任务MyTask*******************************************/void MyTask (void *pdata){char* s_Y="Y"; //定义要显示的字符char* s="MyTask：DragonRealm Welcome！";#if OS_CRITICAL_METHOD == 3OS_CPU_SR cpu_sr;#endifpdata = pdata;OS_ENTER_CRITICAL();PC_VectSet(0x08, OSTickISR); //安装uCOS_II时钟中断向量PC_SetTickRate(OS_TICKS_PER_SEC); //设置uCOS_II时钟频率OS_EXIT_CRITICAL();OSStatInit(); //初始化uCOS_II的统计任务OSTaskCreate(YouTask, //创建任务MyTasks_Y, //给任务传递参数&YouTaskStk[TASK_STK_SIZE - 1], //设置任务堆栈栈顶指针2); //使任务MyTask的优先级别为0for (;;){if (x>50){x=0;y+=2;}PC_DispStr(x, y, //显示字符的位置s1,DISP_BGND_BLACK+DISP_FGND_WHITE );x += 6;//如果按下Esc键则退出uCOS_IIif (PC_GetKey(&key) == TRUE){if (key == 0x1B){PC_DOSReturn();}}OSTimeDlyHMSM(0, 0, 3, 0); //等待}}/************************任务YouTask*****************************************/void YouTask (void *pdata){ char* s1=" zhanglong 2010001419";char* s2=" Welcome DragonRealm";#if OS_CRITICAL_METHOD == 3OS_CPU_SR cpu_sr;#endifpdata = pdata;for (;;){if (x>50){x=0;y+=2;}PC_DispStr(x, y, //显示字符的位置s2,DISP_BGND_BLACK+DISP_FGND_WHITE );x += 10;OSTimeDlyHMSM(0, 0, 1, 0); //等待}}/************************End************************************ *************/（2）YouTask运行20次后，挂起任务MyTask，运行40次后，任务MyTask恢复。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验二 串口通信（usart）实验
一、实验目的
1、 掌握嵌入式程序设计流程。
2、 熟悉STM32固件库的基本使用。
3、 掌握USART通信原理及串口通信程序的编写。
二、实验内容
使用嵌入式开发板的USART6，先向PC发送字符串“good”，在接
收上位机的数据，然后在原封不动的发回PC。
三、实验设备
硬件： PC机 一台
STM32开发板 一套
软件： Keil uVision4 一套
Windows XP 一套
串口调试工具
四、实验步骤
（1） 启动Keil uVision4，使用工程模版建立一个工程usart。
（2）在user组的main.c中编写主程序代码。
（3）编译、链接无误后，将程序下载到开发板上。
（4）使用USB串口线把开发板与PC机链接，然后PC机运行串口调
试工具（TKS_COM），设置串口号，波特率115200
（5）按下复位按键，PC机上的串口调试工具接收串口会不断的显示
2
“good”,同时在发送窗口发送数据，接受串口会实时的显示发送的
数据。
五、实验参考程序
USART主函数如下：
int main()
{
SysTick_Init();
USART6_Config();
USART_NVIC_Config();
while(1)
{
printf("good\r\n");
delay_ms(1000);
}
}
实验现象：
3
注：参考完整工程在目录下！！！
